Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 28

127

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

33569

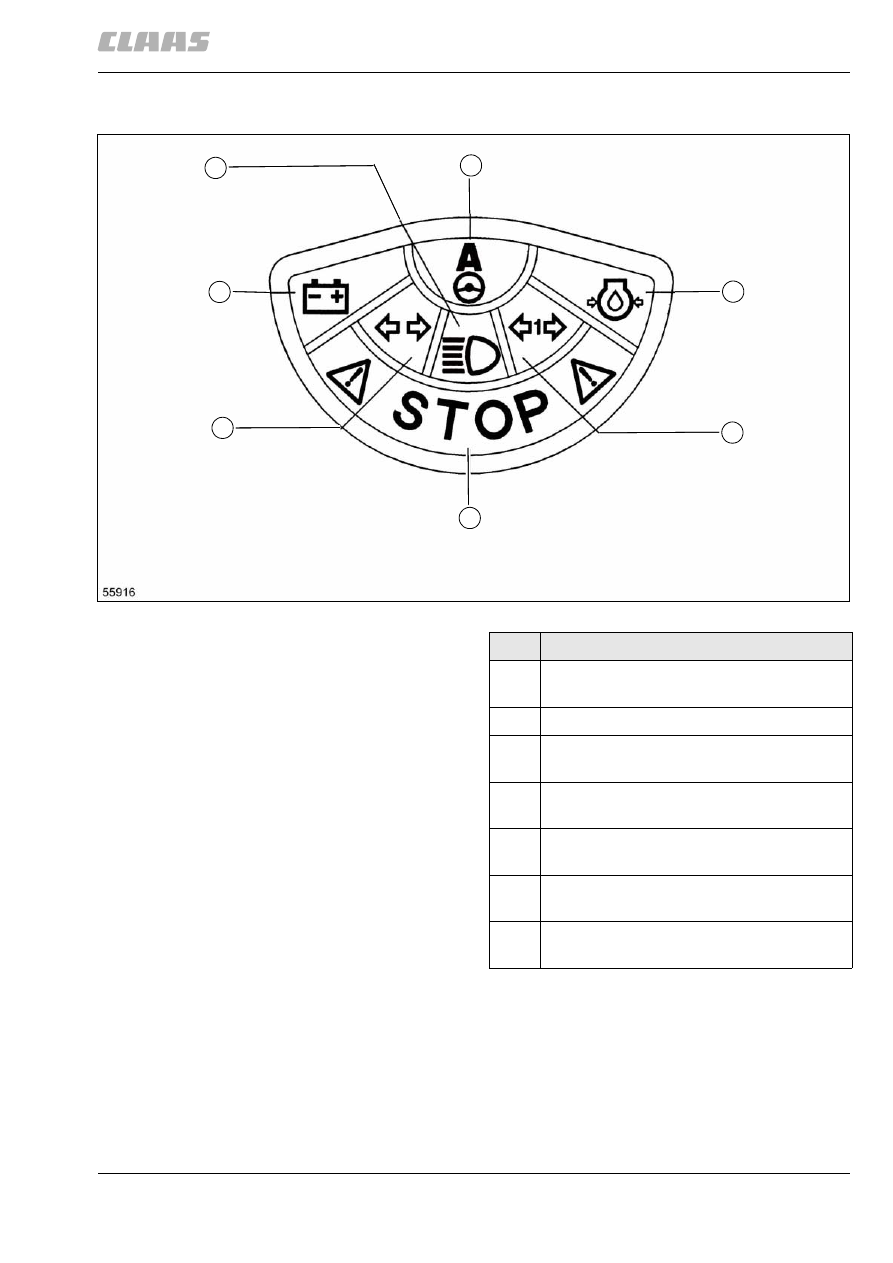

4.3.9 Информатор движения

(рис. 19)

2960

19

3

2

4

1

7

5

6

Обозначение

1

Автопилот CLAAS, зеленый цвет
(до машины № 49200132 без функции)

2

Контроль зарядки, ярко-красный цвет

3

Направление движения (машина),
зеленый цвет

4

Контрольная лампа дальнего света,
синий цвет

5

Направление движения (прицеп),
зеленый цвет

6

Давление масла (двигатель), ярко-
зеленый цвет

7

Главная сигнальная лампа, ярко-
красный цвет

128

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

33570

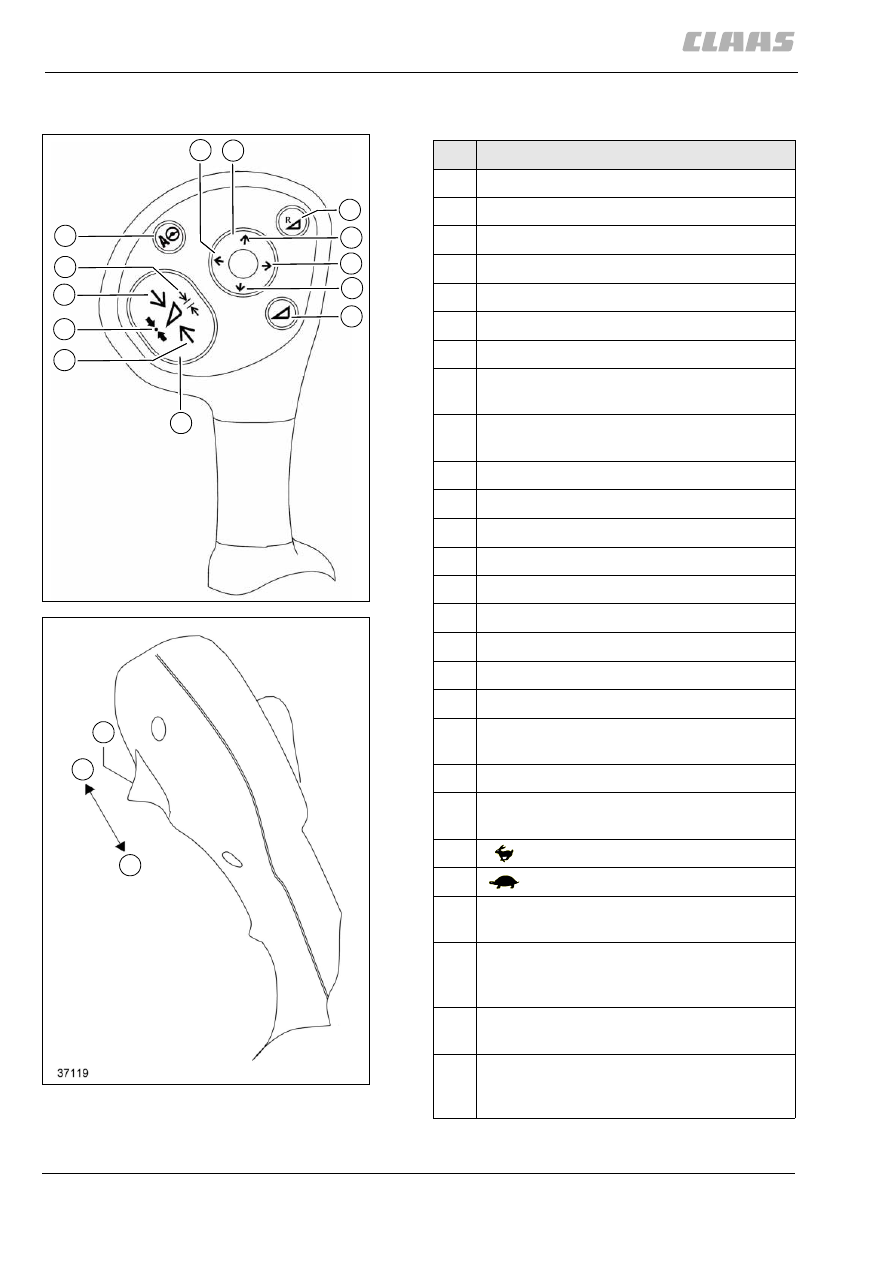

4.3.10 Мультифункциональная ручка

(рис. 20, 21)

20

12176

21

12177

1a

1d

1b

1c

1

4

2b

2d

2a

2

2c

5

3

H

S

6

Обозначение

1

Клавишный выключатель:

1a

Опускание приставки,

 первая ступень = медленно

 вторая ступень = быстро

1b

Подъем приставки,

 первая ступень = медленно

 вторая ступень = быстро

1c

Предварительный выбор высоты
резания ВКЛ.

1d

Контурная система / опорное
давление ВКЛ.

2

Клавишный выключатель:

2a

Заслонка выгрузной трубы дальше

2b

Заслонка выгрузной трубы ближе

2c

Поворот выгрузной трубы влево,

 первая ступень = медленно

 вторая ступень = быстро

2d

Поворот выгрузной трубы вправо,

 первая ступень = медленно

 вторая ступень = быстро

3

Остановка / реверсирование подающего
устройства

4

Подающее устройство ВКЛ.

5

Клавишный выключатель привода
Overdrive (до машины № 49200032)

 = быстро

 = медленно

функция отсутствует (от машины №
49200033 до машины № 49200056)

Клавишный выключатель ВКЛ. автопилота
CLAAS или ВКЛ. управления заслонками
(начиная с машины № 49200057)

6

H  =

Роликовый прижим или,
соответственно, подъем мотовила

S =

Роликовый прижим или,
соответственно, опускание
мотовила

129

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

33571

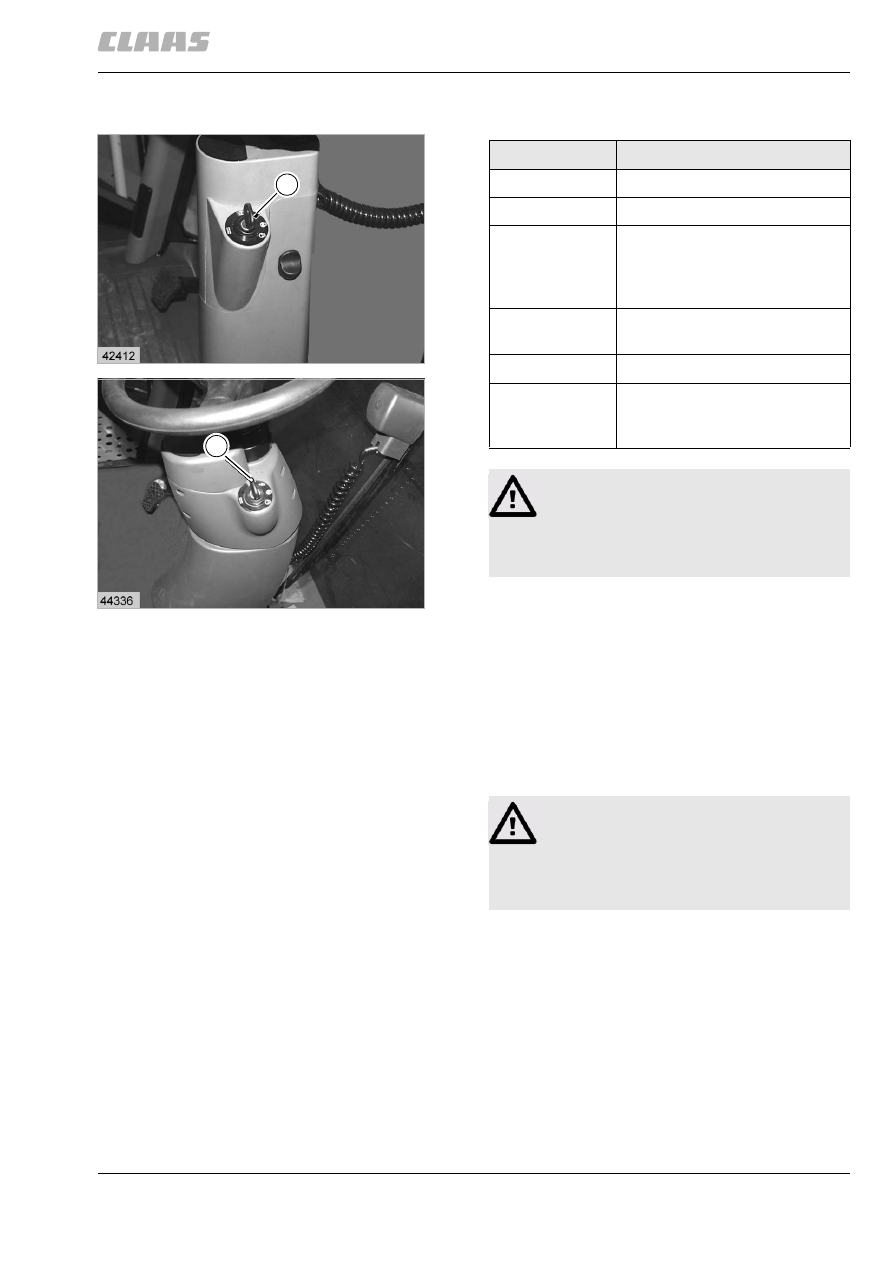

4.3.11 Замок зажигания

Повторение процесса запуска:

– Если требуется повторить процесс запуска,

то следует вернуть ключ зажигания назад в
положение "0" и сделать небольшой перерыв.

– Затем процесс запуска повторить.

(рис. 22, 23)

33580

4.3.12 Перемещение рулевой колонки
(начиная с машины № 49201020)

22

До машины № 49201019

12178

23

Начиная с машины № 49201020

12179

S

S

Ступень

Функция

0

Зажигание ВЫКЛ.

1

Зажигание ВКЛ.

– Провернуть ключ

зажигания (S) до первого
фиксированного
положения

2

На двигателе DaimlerChrysler
не задействована.

3

Запуск двигателя

– Провернуть ключ

зажигания (S) дальше до
упора

Внимание!

– Стартер всегда включать максимум на

10 секунд.

– После запуска двигателя ключ

зажигания следует сразу же отпустить.

Опасность!

Никогда не регулируйте рулевую колонку
во время движения!

Несоблюдение может приводить к травмам
или смерти.

130

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

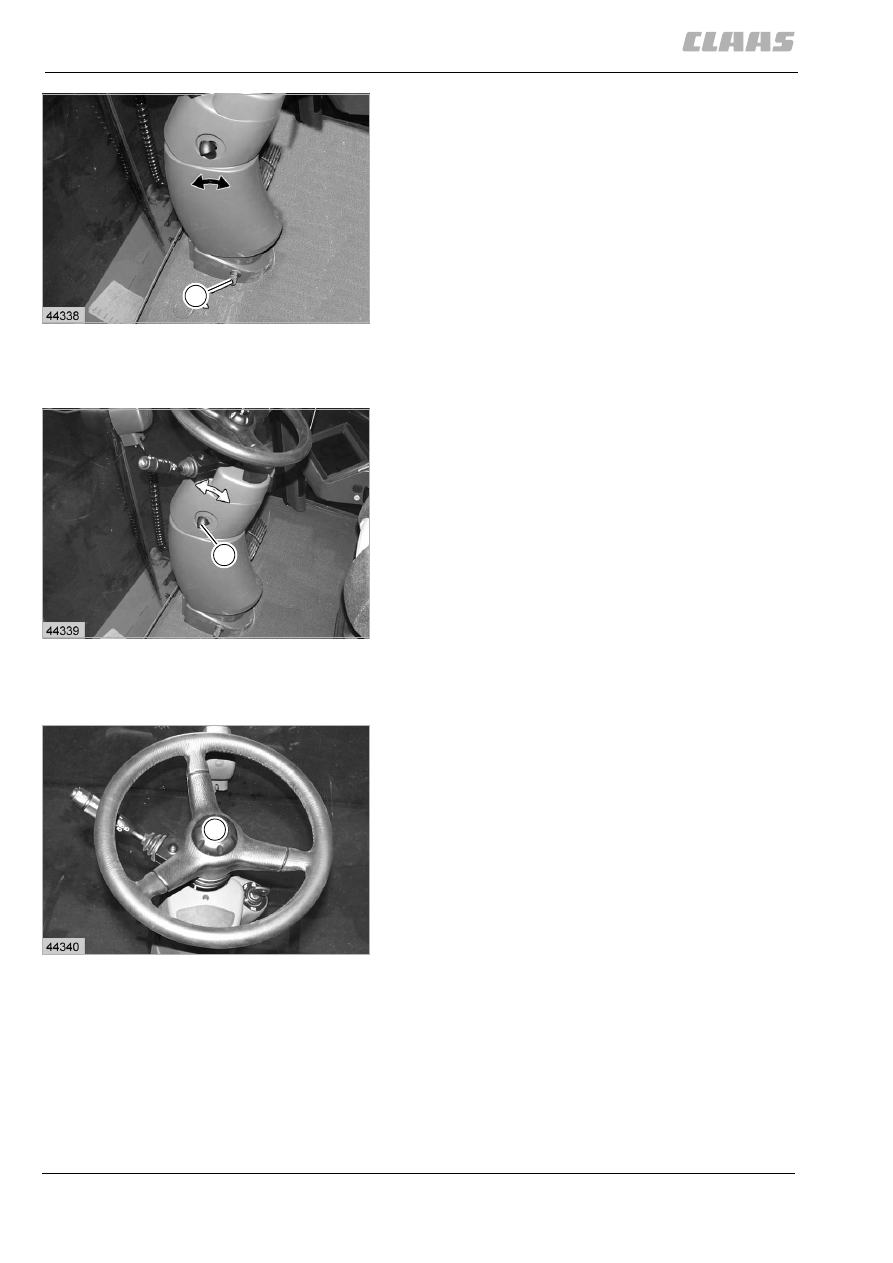

Перевести рулевую колонку внизу вперед

– Нажмите ногой на ригель (R) для

разблокировки фиксатора рулевой колонки.
После этого рулевая колонка сама
поворачивается вперед.

– После отпускания ригеля рулевая колонка

блокируется снова.

(рис. 24)

Отвести рулевую колонку внизу назад

– Нажмите ногой на ригель (R) для

разблокировки фиксатора рулевой колонки.

– После этого оттяните рулевую колонку

соответственно назад и отпустите ригель (R).

(рис. 24)

Поворот верхней части рулевой колонки

– При разблокированном ригеле (S) рулевую

колонку можно поворачивать вперед или
назад.

– После отпускания ригеля рулевая колонка

блокируется снова.

(рис. 25)

33576

4.3.13 Регулирование высоты рулевого
колеса (начиная с машины № 49201020)

Регулировка положения рулевого колеса:

– Для регулировки положения рулевого колеса

отверните ручку (D) на ј оборота влево.

– После этого установите рулевое колесо на

требуемую высоту и снова затяните ручку (D)
движением вправо.

(рис. 26)

24

12180

R

25

12181

S

26

12183

D
