123

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

(рис. 16)

A12

Металлодетектор неисправен /
металлодетектор нашел металл

A13

Подающее устройство реверсировано

A14

Подающее устройство производит
подачу

A15

Активирована автоматика поворота
выгрузной трубы

A16

Требуется техническое обслуживание

A17

Неисправность привода ходовой части

A18

Свободно

A19

Активирован насос консерванта силоса

A20

Централизованная смазка активирована

A21

Неисправность централизованной смазки

A22

Затянут стояночный тормоз / износ
тормозных колодок / уровень тормозной
жидкости

A23

Кондиционер дефектный

A24

Свободно

Обозначение

124

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

34738

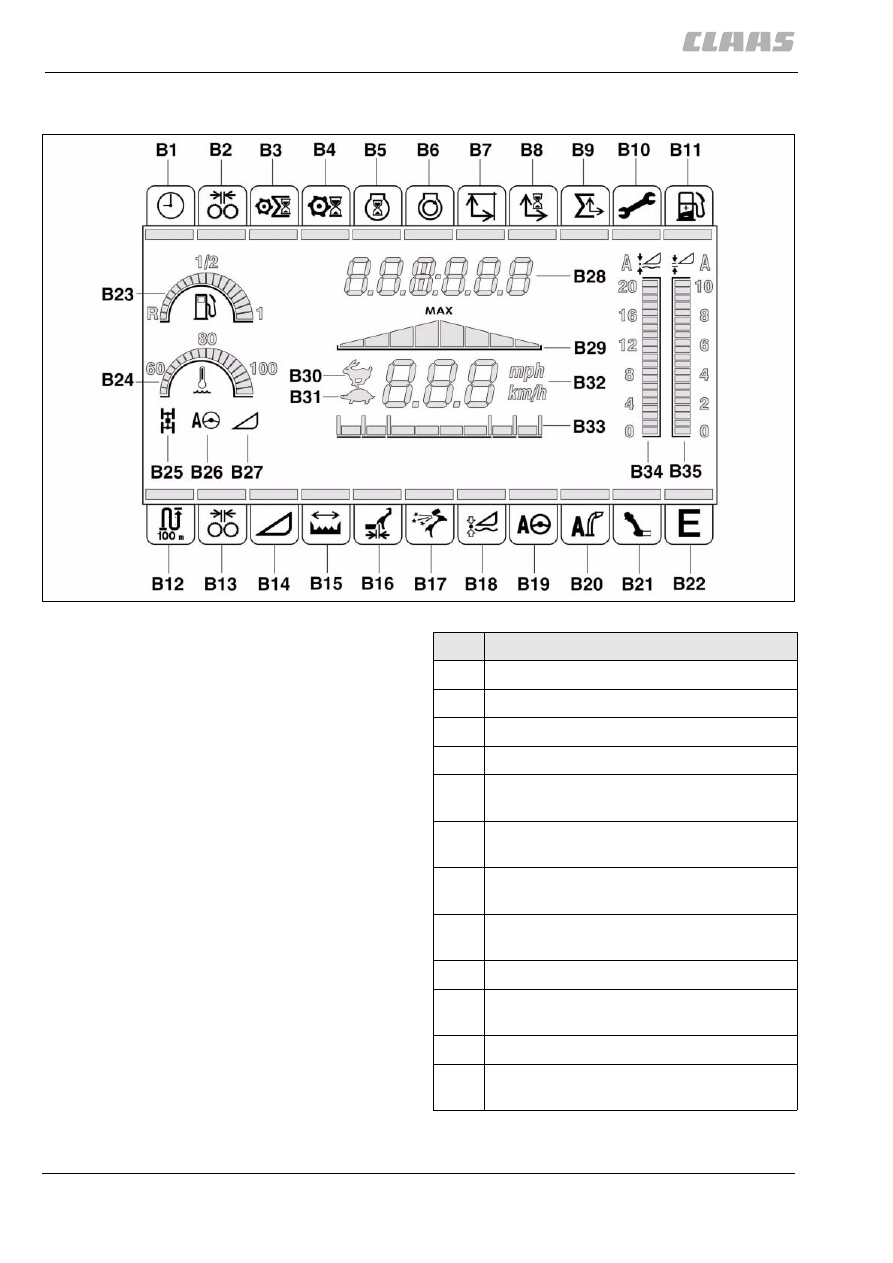

4.3.7 Зона В монитора

12174

17

Обозначение

B1

Индикация и установка текущего времени

B2

Зазор валков зернодробилки [мм]

B5

Часы работы двигателя [ч.]

B6

Скорость вращения двигателя, [об./мин]

B11

Индикация расхода топлива [л] и [л/час]
(начиная с машины № ...)

B12

Изучение импульсов на 100 м / Настройка
единицы измерения

B13

Запрограммировать зазор валков
зернодробилки

B16

Настроить зазор противорежущей
пластины

B17

Настроить количество циклов заточки

B18

Выучить концевые упоры контурной
системы

B19

Обучение автопилота

B20

Изучить концевые упоры выгрузной
трубы

125

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

(рис. 17)

B21

Изучить рычаг движения / изменить
динамику движения (начиная с машины
№ ...)

B22

Свободно

B23

Уровень заполнения топлива

B24

Температура двигателя

B25

Система 4-Trac фирмы CLAAS включена

B26

Автопилот CLAAS включен

B27

Достигнуто рабочее положение
приставки

B28

Поле индикации: часы работы / функции
(от B1 до B22), коды неисправности,
знаки СТОП

B29

Скорость вращения двигателя / степень
загрузки двигателя

B30

Активирована 2-я ступень движения
(быстро) (до машины № 49200032)

B31

Активирована 1-я ступень движения
(медленно) (до машины № 49200032)

B32

Скорость движения / давление
гидроаккумулятора [V]

B33

Актуальная частичная ширина

B34

Давление подъемного цилиндра,
активировано регулирование опорного
давления

B35

Актуальная высота приставки,
активирован предварительный выбор
высоты резания

Система CIS с бортовым информатором:

B3

Общий счетчик рабочих часов [ч.]

B4

Суточный счетчик рабочих часов [ч.]

B7

Суточный счетчик убранной площади [га]

B8

Производительность по площади [га/ч]

B9

Общий счетчик убранной площади [га]

B10

Следующий очередной интервал
технического обслуживания / истекшее
время

B14

Ввести рабочее положение в память.

B15

Настроить рабочую / частичную ширину

Обозначение

126

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

2573

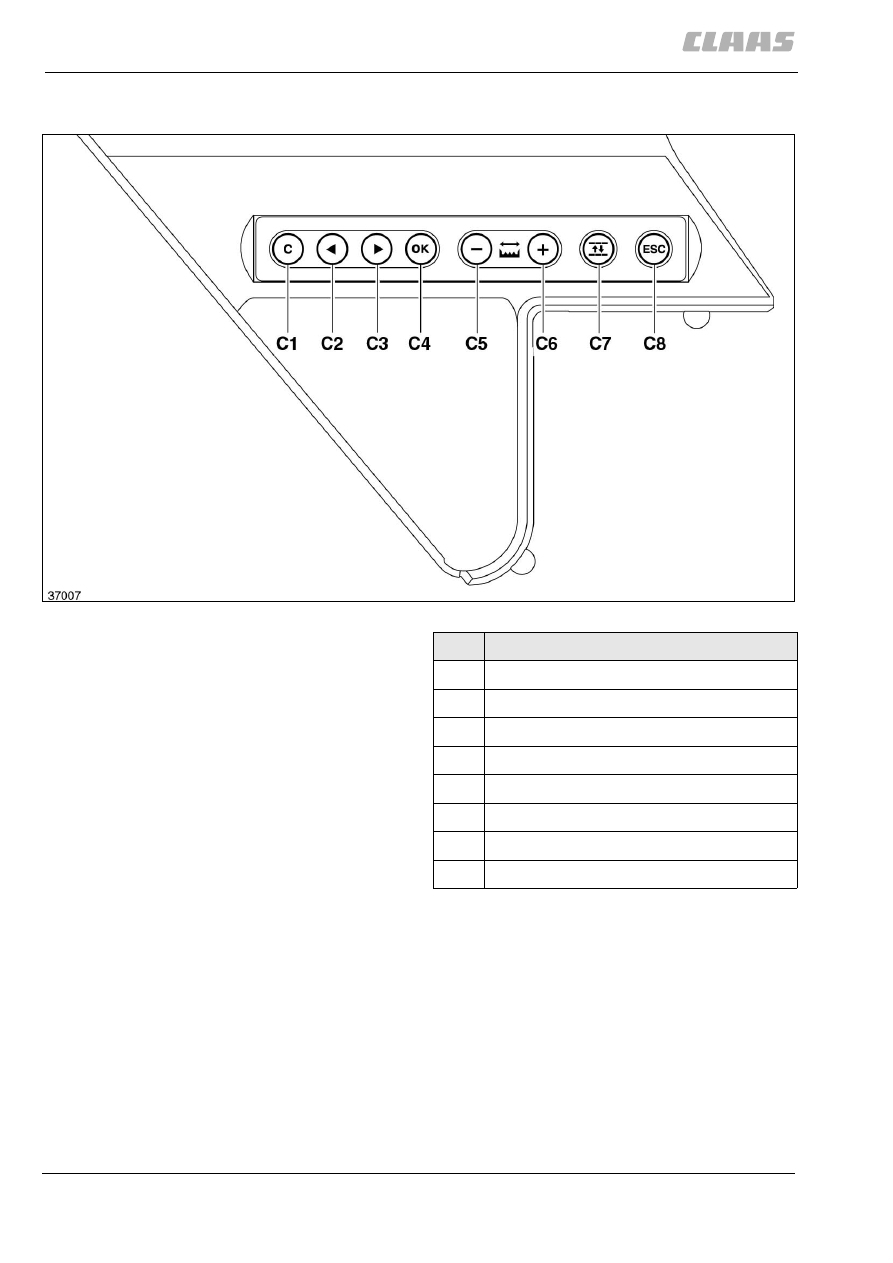

4.3.8 Обзор - клавишная зона С

(рис. 18)

2125

18

Обозначение

C1

Стереть / сбросить

C2

Курсорную планку переместить влево.

C3

Курсорную планку переместить вправо.

C4

Подтвердить

C5

Уменьшить значение

C6

Увеличить значение

C7

Переменить курсорную линейку.

C8

Прервать функцию
