8. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

ОБЩИЕ ХАРАКТЕРИСТИКИ ДОПОЛ-
НИТЕЛЬНОГО ОБОРУДОВАНИЯ

Данная  машина  спроектирована  для  работы  с
самыми  различными  сельскохозяйственными
культурами  в  широком  диапазоне  условий  экс-
плуатации.
Тем не менее, в некоторых случаях с целью улуч-
шения  рабочих  характеристик  машины,  а  также
ее  наладки  для  конкретных  сельскохозяйствен-
ных  культур  или  условий  уборки  урожая,  воз-
можно, потребуется установка дополнительного
оборудования.
Важно знать, что:
a.)

Жатки, соломорезки и другое не фирменное
оборудование,  устанавливаемое  на  ком-
байн,  должно  иметь  сертификат  СЕ,  под-
тверждающий  соответствие  требованиям
безопасности.
Применение  оборудования,  не  имеющего
указанного  выше  сертификата,  может  пос-
лужить причиной сбоев в работе комбайна, а
также  отрицательным образом повлиять  на
его надежность.
AGCO

не

несет

ответственности

за

какие-либо повреждения, вызванные приме-
нением  нефирменных  жаток  или  другого
основного  и  вспомогательного  оборудова-
ния.

b.) Перечисленное  ниже  дополнительное  обо-

рудование  в  некоторые  страны  может  пос-
тавляться как стандартное.

c.)

Для  других  стран  некоторая  часть  этого
вспомогательного  оборудования  может  не
устанавливаться.

ВСПОМОГАТЕЛЬНЫЙ ГИДРОЦИ-
ЛИНДР ПОДЪЕМА ЖАТКИ С УСТ-
РОЙСТВОМ ОТКЛЮЧЕНИЯ НА
ПАНЕЛИ ПРИБОРОВ

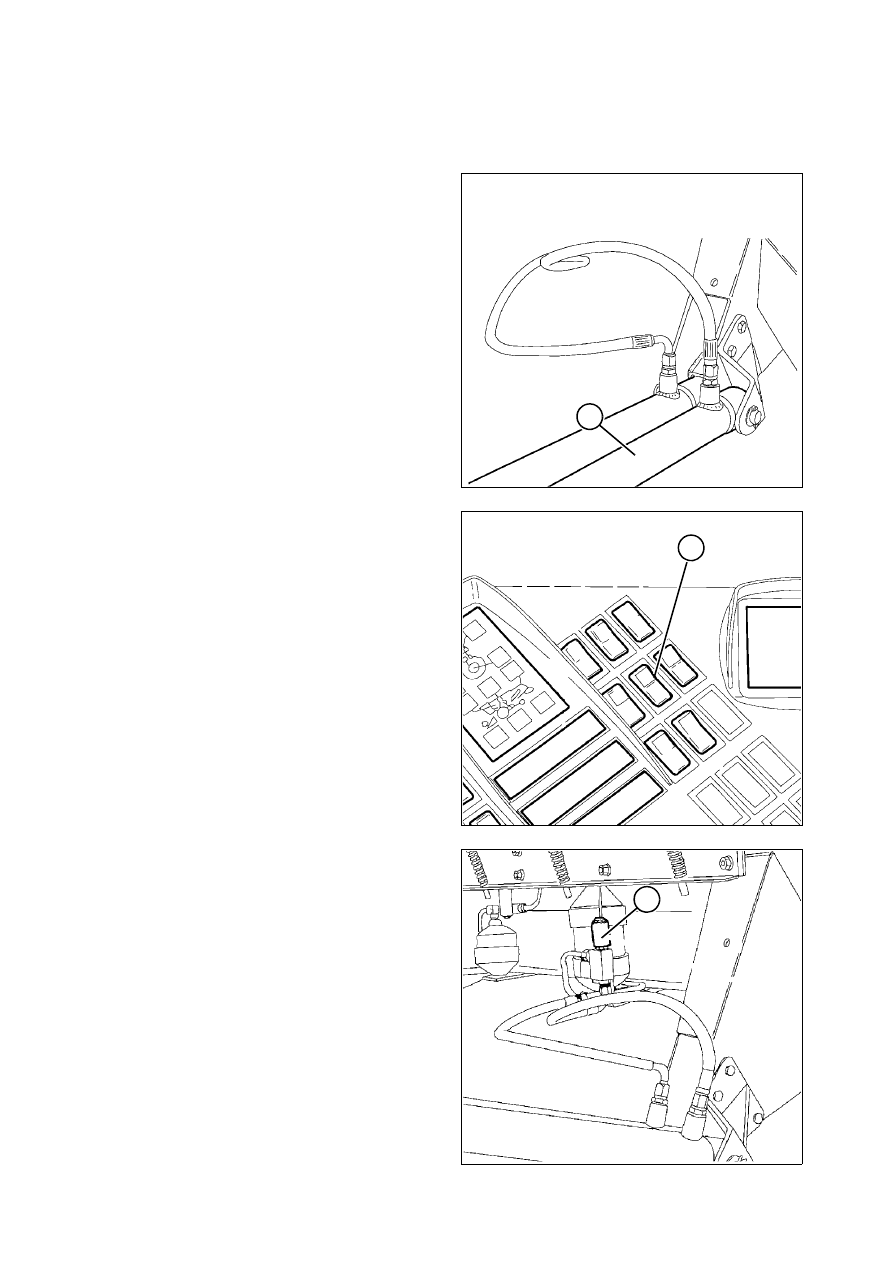

Рис. 1 – Рис. 3
Вспомогательный  гидроцилиндр (1) должен
использоваться в случае установки нефирменно-
го  или  фирменного  вспомогательного  оборудо-
вания, как на жатку для зерновой культуры, так и
на  жатку  для  кукурузы,  которое  увеличивает
массу жатки.
ПРИМЕЧАНИЕ: Для получения более подробной
информации  обращайтесь  к  вашему  региональ-
ному дилеру.
Включение

вспомогательного

подъемного

цилиндра выполняется при помощи кнопки (2) на
панели  приборов,  которая  приводит  в  действие
электромагнитный клапан (3).
Данное устройство предназначено для устране-
ния  необходимости  удалять  вспомогательный
гидроцилиндр в том случае, если вам потребует-
ся применить систему «Terra-Control».

Рис. 1

Рис. 2

Рис. 3

1

2

3

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-2

ВЕРХНЕЕ СИТО ДЛЯ КУКУРУЗЫ

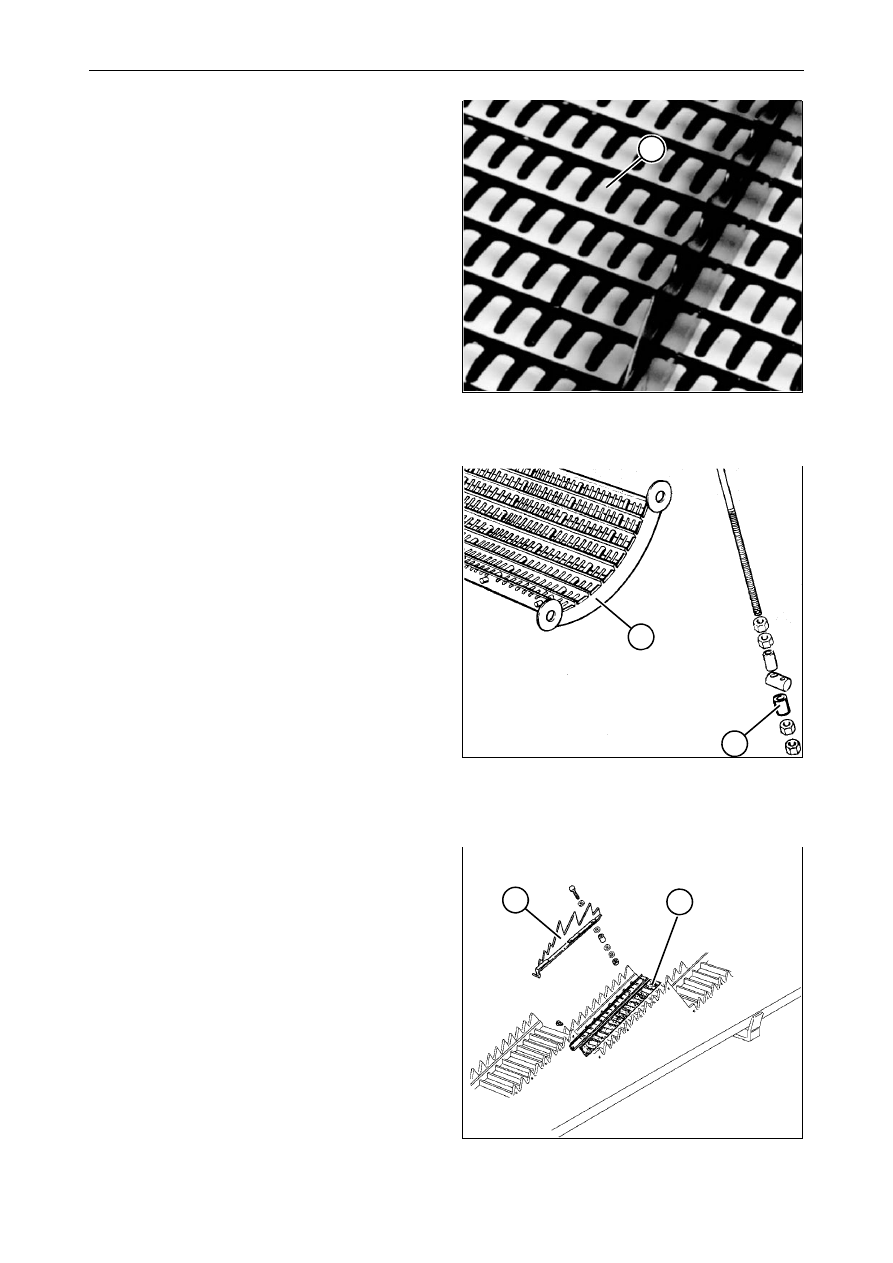

Рис. 4

Верхнее сито CZ 4 (1) с удлиненными элемента-
ми  существенно  повышает эффективность сбо-
ра кукурузы.

ОБОРУДОВАНИЕ

ДЛЯ

УБОРКИ

КУКУРУЗЫ -

Рис. 5



и



Рис. 6



Указанное  ниже  оборудование  предназначено
для уборки кукурузы:

•

подбарабанье для кукурузы (1).

•

Втулка  блокировки  подбарабанья  в  откры-
том положении (2).

•

Стеблеподъемные грабли (3)

•

Уплотнения  между  боковыми  стенками  и
корпусом клавишного соломотряса (4).

Вспомогательное  оборудование,  поставляемое
дополнительно:

•

Регулируемое верхнее сито CZ4.

•

Верхнее  сито  с  постоянными  отверстиями
диаметром 22 или 26 мм.

•

Нижние сита с постоянными отверстиями 18
мм.

•

Вспомогательный  гидроцилиндр  подъема
жатки.

ПРИМЕЧАНИЕ:  Так  как  кукурузные  початки
могут быть хрупкими, рекомендуется использо-
вать  специальные  крышки,  которые  устанавли-
ваются  между  верхним  удлинителем  сита  и
держателем  сита.  Крышки  можно  заказать  в
отделе запасных частей.

Рис. 4

1

Рис. 5

1

2

Рис. 6

3

4

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-3

УНИВЕРСАЛЬНОЕ

ПОДБАРАБА-

НЬЕ

Рис. 7

Данный  тип  подбарабанья  обеспечивает  опти-
мальную производительность при сборе кукуру-
зы,  а  благодаря  установке  двух  специальных
планок  на  первых  двух  выходных  отверстиях
достигается  превосходная  производительность
машины  даже  при  сборе  зерна  и  других  анало-
гичных культур.

Эти  особенности  позволяют  пользователям,
работающим  преимущественно  с  кукурузой,
получить хорошие результаты, не заменяя под-
барабанье.

ОБОРУДОВАНИЕ

ДЛЯ

УБОРКИ

РИСА -

Рис. 8

Указанное  ниже  оборудование  предназначено
для уборки риса:

•

Цилиндр для риса.

•

Подбарабанье для риса.

Вспомогательное  оборудование,  поставляемое
дополнительно:

•

Ходовая часть

•

Регулируемое верхнее сито CS4.

•

Нижнее  сито  с  постоянными  отверстиями
диаметром 16 или 18 мм.

•

Оси и валы для гусениц.

•

Регулировочные шайбы для цилиндра.

ОПОРЫ КОРПУСА ГЛАВНОГО ПРИ-
ЕМНОГО ЭЛЕВАТОРА

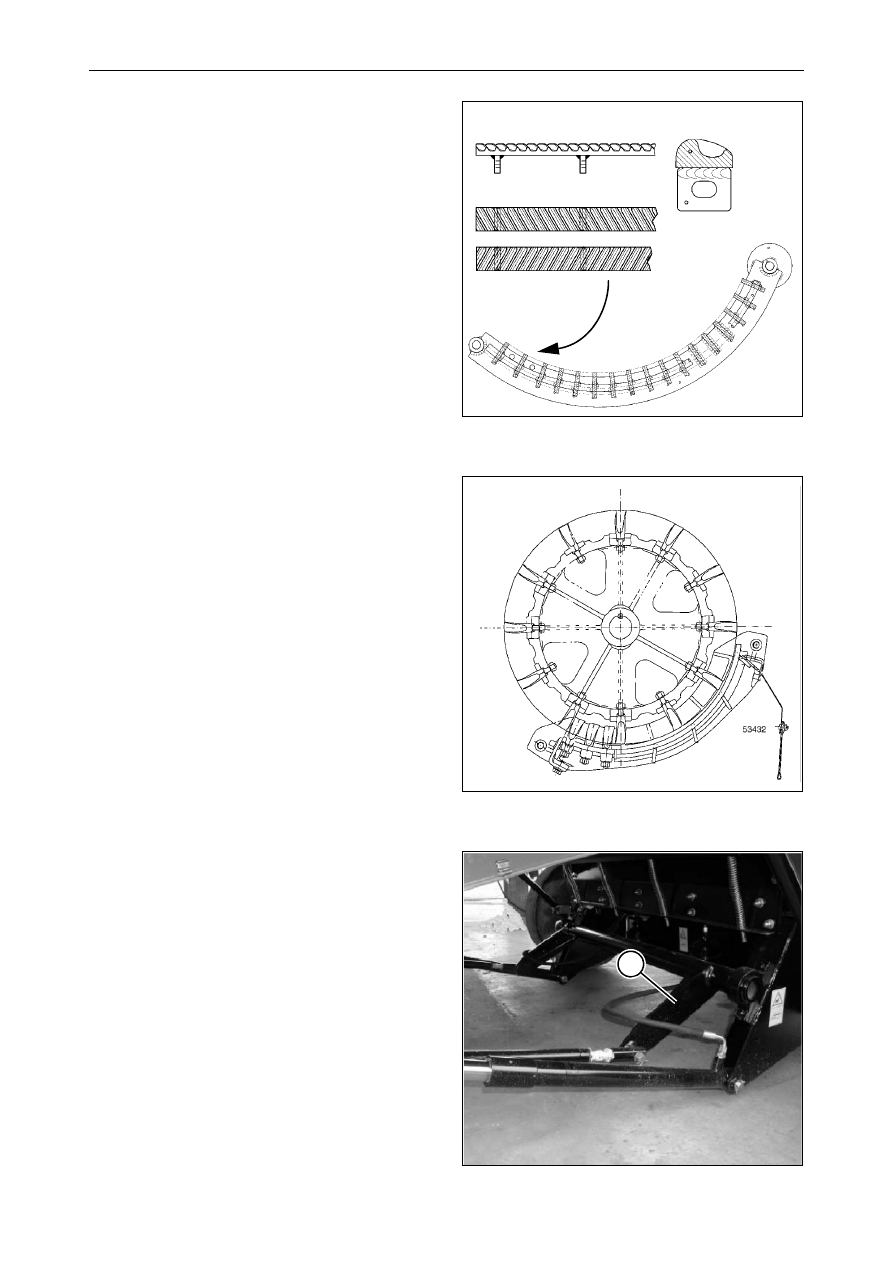

Рис. 9
Данное  оборудование  рекомендовано  к  приме-
нению в странах, где сбор урожая происходит на
неровной поверхности и комбайны двигаются с
жаткой, подсоединенной к машинам.

Рис. 7

Рис. 8

Рис. 9

1

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-4

ОБОРУДОВАНИЕ  ДЛЯ  ОБМОЛОТА
КУЛЬТУР С МЕЛКИМИ СЕМЕНАМИ
-

Рис. 10

Указанное  ниже  оборудование  предназначено
для обмолота культур с мелкими семенами:

•

устройство для снижения оборотов вентиля-
тора.

•

Входные сальники вентилятора.

•

Нижнее  сито  с  постоянными  отверстиями
диаметром 5 или 6 мм.

ОБОРУДОВАНИЕ

ДЛЯ

УБОРКИ

СОИ И ГОРОХА -

Рис. 11

Указанное  ниже  оборудование  предназначено
для обмолота сои и гороха:

•

Просверленные  отверстия:  Нижней  части
элеватора зерна (1) и элеватора недомолота
(2).

•

Две металлические лопасти (3) для очистки
элеватора зерна (входят в комплект постав-
ки комбайна).

•

Две металлические лопасти (4) для очистки
элеватора  недомолота  (входят  в  комплект
поставки комбайна).

ПРИМЕЧАНИЕ:  Лопасти  должны  быть  установ-
лены  на  соответствующих  цепях  диаметрально
противоположно друг другу.

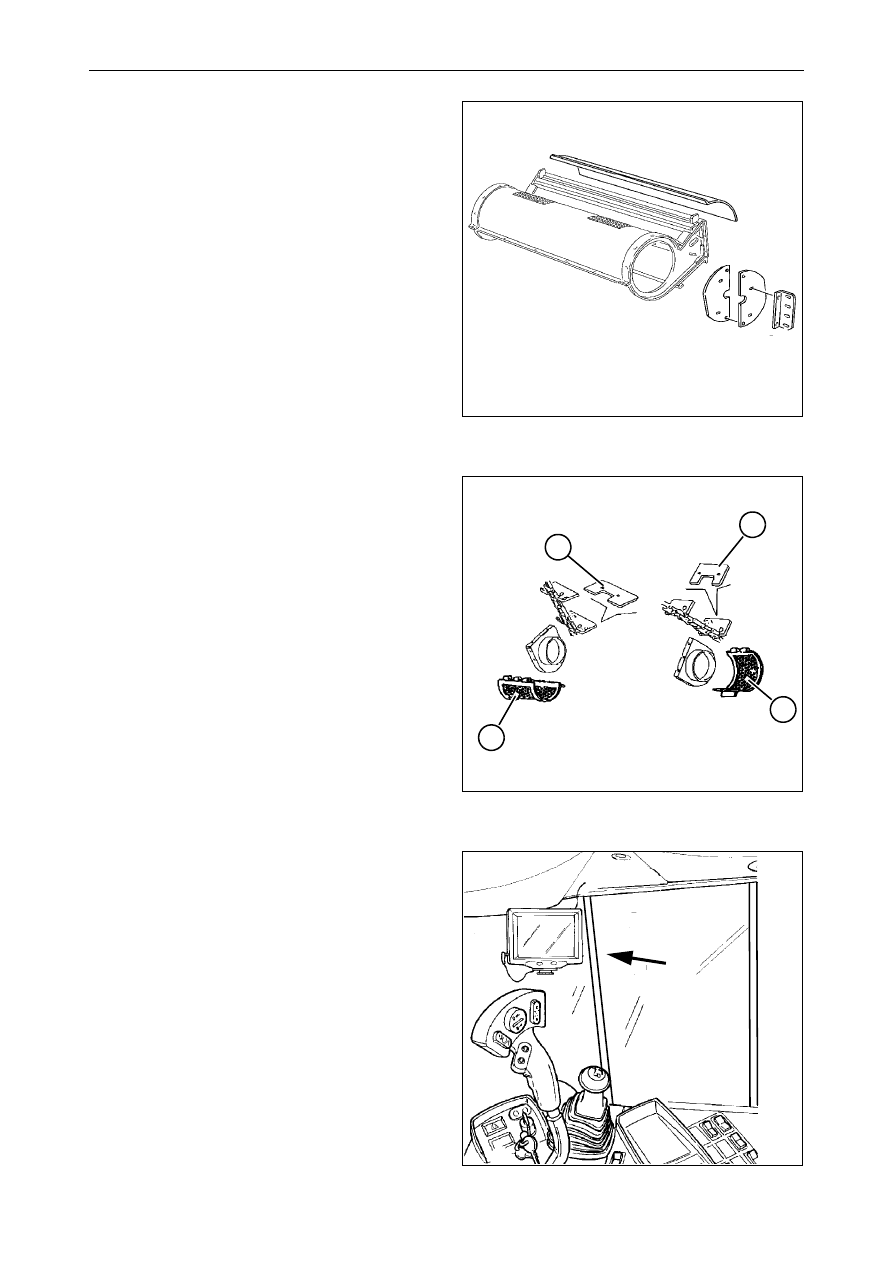

ВИДЕОКАМЕРА -

Рис. 12

Видеокамера

позволяет

оператору

видеть

заднюю часть машины, что особенно важно при
реверсивном движении.

Рис. 10

Рис. 11

3

2

1

4

Рис. 12
