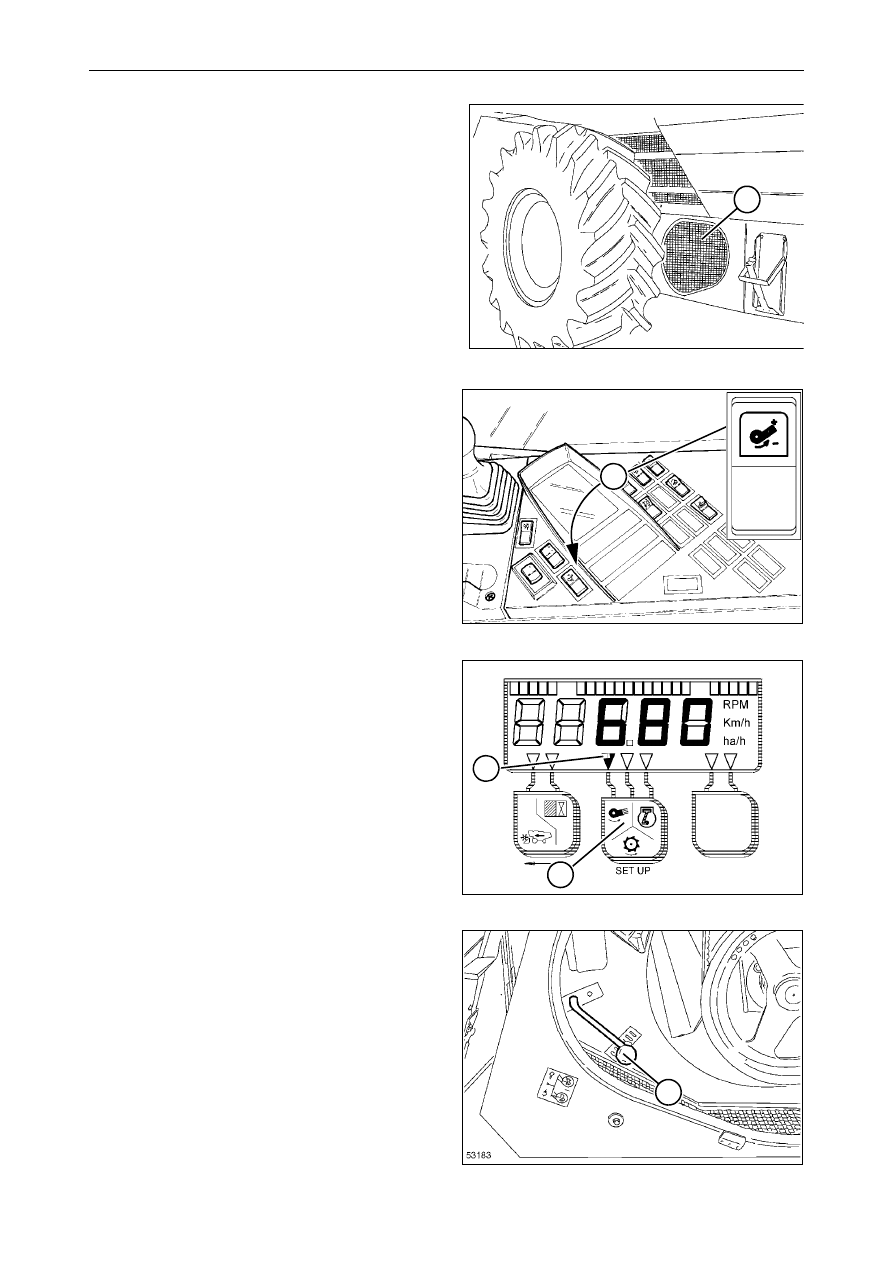

3.10  ВЕНТИЛЯТОР

Рис. 50 – Рис. 53

Следует проверять, что просверленные поверх-
ности рамы на обеих сторонах (1), где проходит
управляющий воздух для вентилятора, находят-
ся в чистом и недеформированном состоянии.

О правильной регулировке скорости вентилято-
ра свидетельствует получение чистого конечно-
го урожая без потерь.

Чрезмерная  частота  вращения  вентилятора
может привести к потерям зерна через сита.

Недостаточная  частота  вращения  вентилятора
приводит  к  неэффективной  очистке  культуры,
перегрузке верхнего сита, неэффективной сепа-
рации и, как следствие, к повышению потерь.

Базовые  значения  скорости  вентилятора,  реко-
мендуемые для различных культур, приведены в
таблице на стр. 3-28.

Настройка скорости вентилятора выполняется с
помощью  вариатора,  приводимого  в  действие
электрическим  приводом,  который  включается
кнопкой (2) на сидении оператора.

Частоту  вращения  вентилятора  можно  посмот-
реть  на  дисплее  БОРТОВОГО  КОМПЬЮТЕРА,
нажав переключатель (3).

Для  изменения  направления  потока  воздуха
используется  рычаг (4), расположенный  на  пра-
вой стороне корпуса вентилятора.
Средняя  базовая  регулировка  для  всех  культур
соответствует центральному положению.

Рис. 50

1

Рис. 51

2

Рис. 52

3

4

Рис. 53

5

ПОЛЕВЫЕ РАБОТЫ

3-20

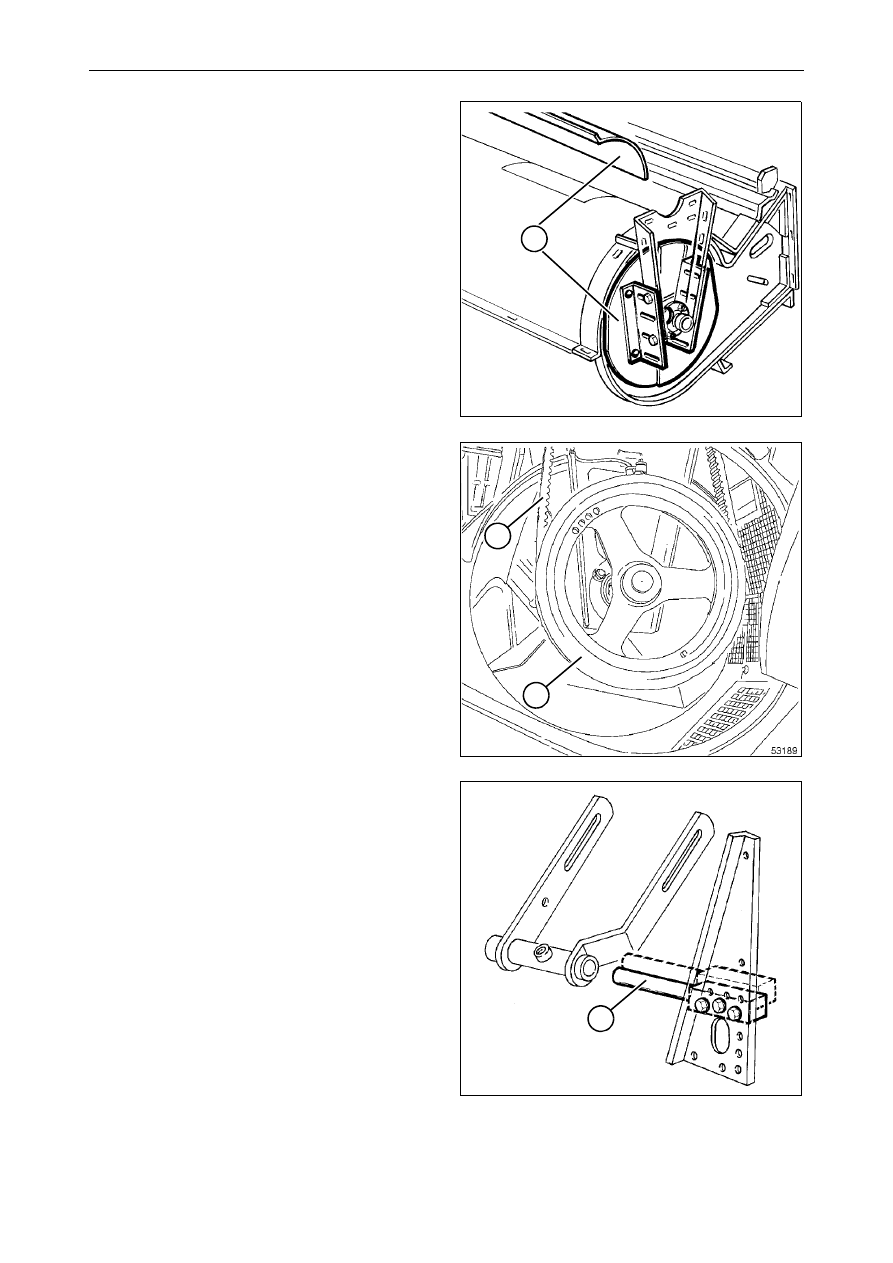

Регулировка вентилятора для обработки
культур с мелкими семенами

Рис. 54 – Рис. 56

Поставка  следующих  элементов  возможна  по
запросу:

•

крышки корпуса вентилятора (1);

•

Устройство  для  снижения  оборотов  венти-
лятора (max. = 840 об/мин - min. = 270
об/мин).

Это выполняется следующим образом:

•

Заменить регулировочный шкив вентилято-
ра (2) на другой, большего диаметром.

•

Заменить ремень (3).

•

Заменить опору вариатора вентилятора (4).

Рис. 54

Рис. 55

Рис. 56

1

3

2

4

ПОЛЕВЫЕ РАБОТЫ

3-21

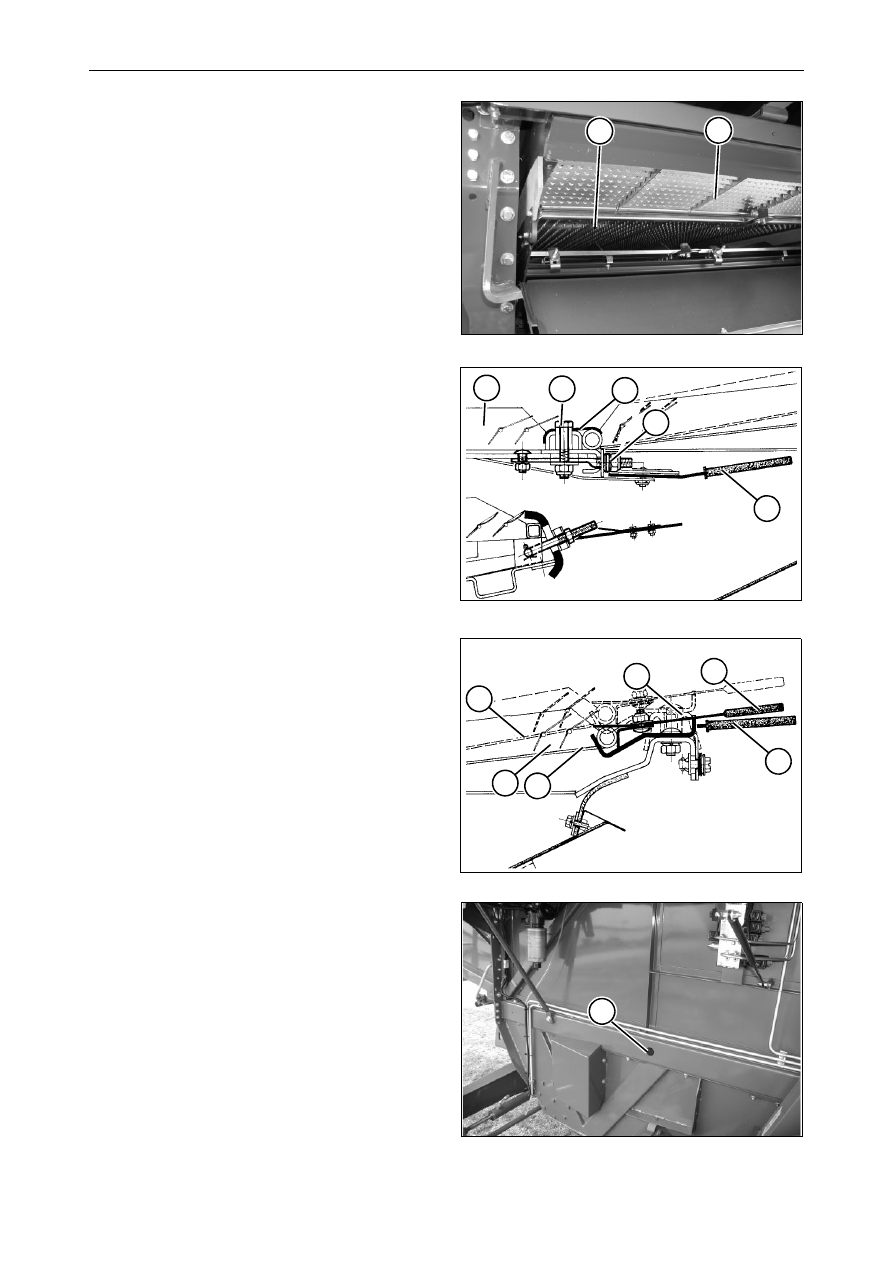

3.11  ВЕРХНЕЕ СИТО

Рис. 57 – Рис. 60

Регулируемые  отверстия  сита (1) следует  уста-
навливать  в  зависимости  от  типа  и  состояния
культуры.
Как  правило,  для  обеспечения  целесообразных
потерь  и  степени  очистки  следует  придержи-
ваться базовой регулировки, приведенной в таб-
лице на стр. 3-28.

Регулируемый удлинитель (2) должен иметь раз-
мер не меньше, чем ширина сита. При обработки
зеленых растений (травы и т.д.) следует умень-
шить отверстие удлинения, чтобы не допустить
перегрузки возврата недомолота.
Регулировка отверстий сита и удлинения выпол-
няется на задней стороне рычагами (3 и 4 соот-
ветственно).
При  обработке  очень  легких  культур  наклон
удлинения  следует  корректировать  в  соответс-
твии с ситом (A:  высокое положение - В:  стан-
дартное  положение).  Для  изменения  наклона
удлинителя  следует  поместить  соответствую-
щую прокладку (5) между задней балкой и удли-
нением, как показано на рисунке.

Демонтаж верхнего сита

Это выполняется следующим образом:

1.) отпустить  рычаги (6), ослабить  скобы (7) и

удалить удлинитель (2);

2.) удалить гайки (8) и болты (9);

3.) провернуть  молотилку  вручную,  чтобы

отцентрировать  гайки (10) относительно
соответствующих отверстий для доступа на
каждой стороне машины.

4.) ослабить гайки (10) на обеих сторонах;

5.) удалить  сито  из  корпуса,  поднимая  его  за

заднюю часть.

Монтаж верхнего сита

Выполнить  вышеуказанные  операции  в  обрат-
ном порядке.

ВНИМАНИЕ:  При  установке  важно  правильно
расположить сито (1) в передней опоре. Для это-
го затяните гайки (8) перед затягиванием винтов
(9) и гаек (10).

Очистка верхнего сита

Это выполняется следующим образом:

1.) полностью  открыть  верхнее  сито (1) и  его

удлинитель (2) рычагами (3) и (4);

2.) включить  молотилку,  установить  частоту

вращения  вентилятора  на  максимальное
значение  и  дать  машине  поработать  около
тридцати секунд.

3.) установить  частоту  вращения  вентилятора

на  стандартное  значение,  выключить  моло-
тилку  и  после  полного  останова  всех  дета-
лей  машины  восстановить  стандартную
регулировку сита и его удлинителя.

ПРИМЕЧАНИЕ: для тщательной очистки сита, в
частности, при обработке влажных культур реко-
мендуется демонтировать сито из машины.

Рис. 57

Рис. 58

Рис. 59

Рис. 60

1

2

7

8

3

1

9

2

B

A

5

6

4

10

ПОЛЕВЫЕ РАБОТЫ

3-22

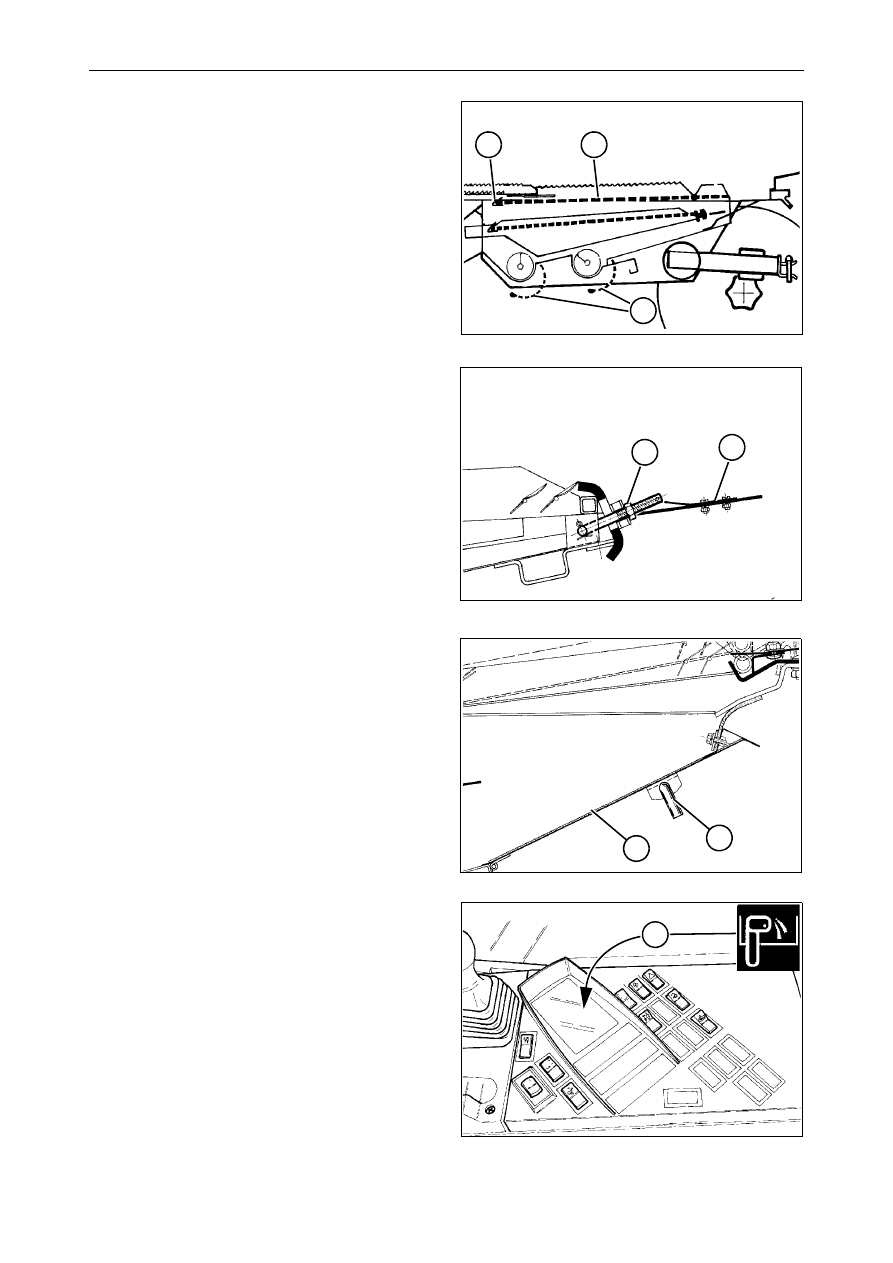

3.12  НИЖНЕЕ СИТО

Рис. 61 – Рис. 64

Нижнее  сито (1) можно  отрегулировать  для
работы  с  любыми  культурами,  см.  таблицу  на
стр. 3-28.

Регулировка  отверстий  выполняется  посредс-
твом рычага (2).

Сита с нерегулируемыми отверстиями поставля-
ются по запросу.

Избегайте  чрезмерного  закрывания  сита  или
использования  сит  с  малыми  отверстиями,  так
как это приведет к увеличению объемов недомо-
лота. Это позволит обеспечить предотвращение
повреждение  зерна  и  перегрузки,  ведущей  к
потерям зерна.

Засорение  сита  приводит  к  тем  же  проблемам,
какие  присутствуют  при  использовании  сита  с
недостаточным диаметром отверстий. Исключи-
тельно важно выполнять очистку тем чаще, чем
более загрязнена культура и чем больше в ней
сорняков.

Демонтаж нижнего сита

1.) Открыть  заднюю  панель (3), которая  удер-

живается фиксаторами (4);

2.) отпустите гайки (7);

3.) удалить  сито  из  корпуса,  поднимая  его  за

заднюю часть.

Монтаж сита

Выполнить  вышеуказанные  операции  в  обрат-
ном порядке.

ВНИМАНИЕ:  При  установке  важно  правильно
установить сито в передней опоре (6). Затяните
гайки (7) во избежание колебаний сита и повреж-
дений, которые могут быть вызваны этими коле-
баниями.

ПРИМЕЧАНИЕ:  Все  вращающиеся  детали  уст-
ройства  для  очистки  видны  из  кабины.  Индика-
торная лампочка (5) сигнализирует оператору о
снижении частоты вращения.

Рис. 61

Рис. 62

Рис. 63

Рис. 64

6

1

5

7

2

3

4
