ПОЛЕВЫЕ РАБОТЫ

3-11

3.6  ПОДБАРАБАНЬЯ

Рис. 29 – Рис. 34

Регулировка  зазора  между  подбарабаньем  и
цилиндром  корректируется  в  зависимости  от
типа  культуры,  диаметра  зерен  и  обмолачивае-
мости культуры.

Как правило, задний зазор должен быть меньше
переднего  для  более  эффективного  воздейс-
твия барабана на культуру.

Зазор между цилиндром и подбарабаньем мож-
но легко отрегулировать даже в процессе рабо-
ты посредством рукояток (1 и 2), которые распо-
лагаются слева от сиденья оператора.

ПРИМЕЧАНИЕ: Величину зазора между цилинд-
ром и подбарабаньем можно определить с помо-
щью  соответствующих  указателей (3), располо-
женных  со  стороны  рукояток (1 и 2). Фактичес-
кий  зазор  можно  проверить  через  боковые
отверстия (4).

При  необходимости  расположение  указателей
(3)  можно  отрегулировать  с  помощью  гаек (5)
гибких  тросов  таким  образом,  чтобы  фактичес-
кая  величина  соответствовала  величине,  пока-
зываемой в кабине.

В конце данной операции с помощью рукояток (1
и 2) установите наиболее подходящий зазор под-
барабанья  в  зависимости  от  обмолачиваемой
культуры (стр. 3-28).

В  подбарабанье  стандартной  конструкции  рас-
стояние от одного прутка до двух соседних коро-
че на последних четырех планках. Этот тип под-
барабанья  обеспечивает  хорошую  производи-
тельность обмолота и высокую степень сепара-
ции.

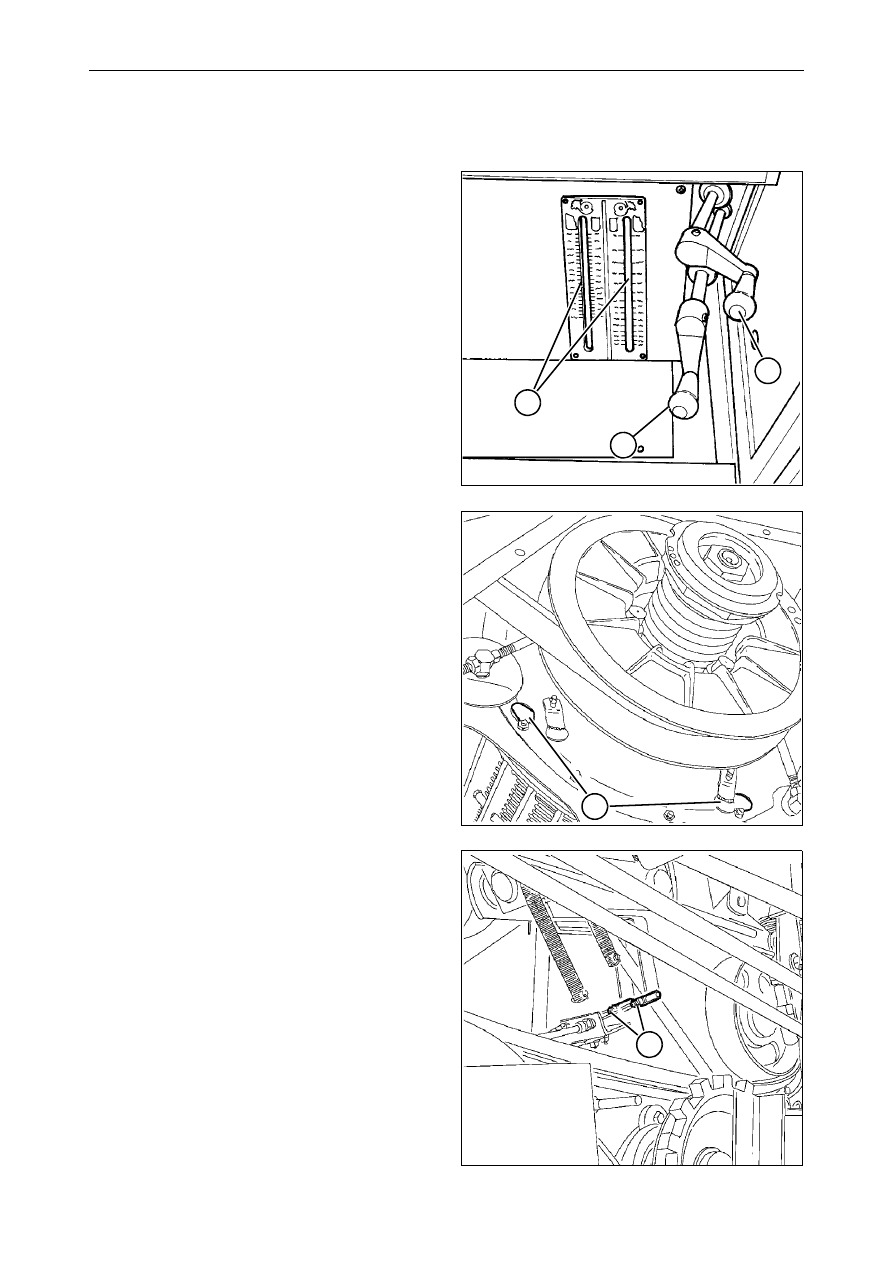

Рис. 29

Рис. 30

Рис. 31

3

2

1

4

5

ПОЛЕВЫЕ РАБОТЫ

3-12

Поставляются  длинные  прутки  и  пластины
наполнителя

подбарабанья.

Вышеуказанные

компоненты  можно  использовать  для  регули-
ровки подбарабанья в зависимости от с/х культу-
ры и условий уборки урожая.

Пластины  наполнителя  подбарабанья  можно
легко  установить  во  время  сборки  машины
перед монтажом ведущих колес.

Это выполняется следующим образом:

1.) открыть крышку смотрового отверстия под-

барабанья на левой стороне корпуса цилин-
дра;

2.) установить  остеотделительную  планку  в

подбарабанье  (допускается  не  более  трех
планок);

3.) закрепить  пластины  наполнителя  подбара-

банья  с  помощью  подходящего  штифта (6),
входящего  в  комплектацию,  для  чего  уста-
новить  его  в  соответствующее  отверстие
подбарабанья  (отверстия  для  крепления
планок  находятся  только  рядом  с  первыми
четырьмя разгрузчиками подбарабанья).

4.) закрыть крышку смотрового отверстия под-

барабанья.

Планки  подбарабанья  должны  располагаться
строго параллельно планкам барабана. Если это
не  так,  отрегулируйте  их  при  помощи  гаек (7),
установленных на соединительных штангах.

Для обеспечения точной параллельности подба-
рабанья и цилиндра выполнить следующее:

1.) Ослабить нижние гайки (7) соединительных

штанг подбарабанья на правой и левой сто-
роне, на передней и задней части.

2.) Повернуть  две  рукоятки (1 и 2) по  часовой

стрелке  до  упора  (указатели 3 должны
достичь мин. заданных значений).

3.) Повторно  затянуть  гайки (7) и  заблокиро-

вать  подбарабанье  спереди,  установив
зазор 6,5 мм  (18 мм для подбарабанья для
уборки кукурузы) между планками цилиндра
и подбарабанья, рядом с отверстием (8).

4.) Повторить  вышеописанную  операцию  для

гаек  задних  соединительных  штанг,  выдер-
живая  зазор 1 мм (11 мм  для  кукурузного
подбарабанья)  между  планками  подбараба-
нья и цилиндром, рядом с отверстием (9).

ПРИМЕЧАНИЕ:  Порядок  демонтажа/установки
подбарабанья  для  комплекта  сборки  урожая
кукурузы (или риса) описан в разделе «Инструк-
ции по монтажу» .

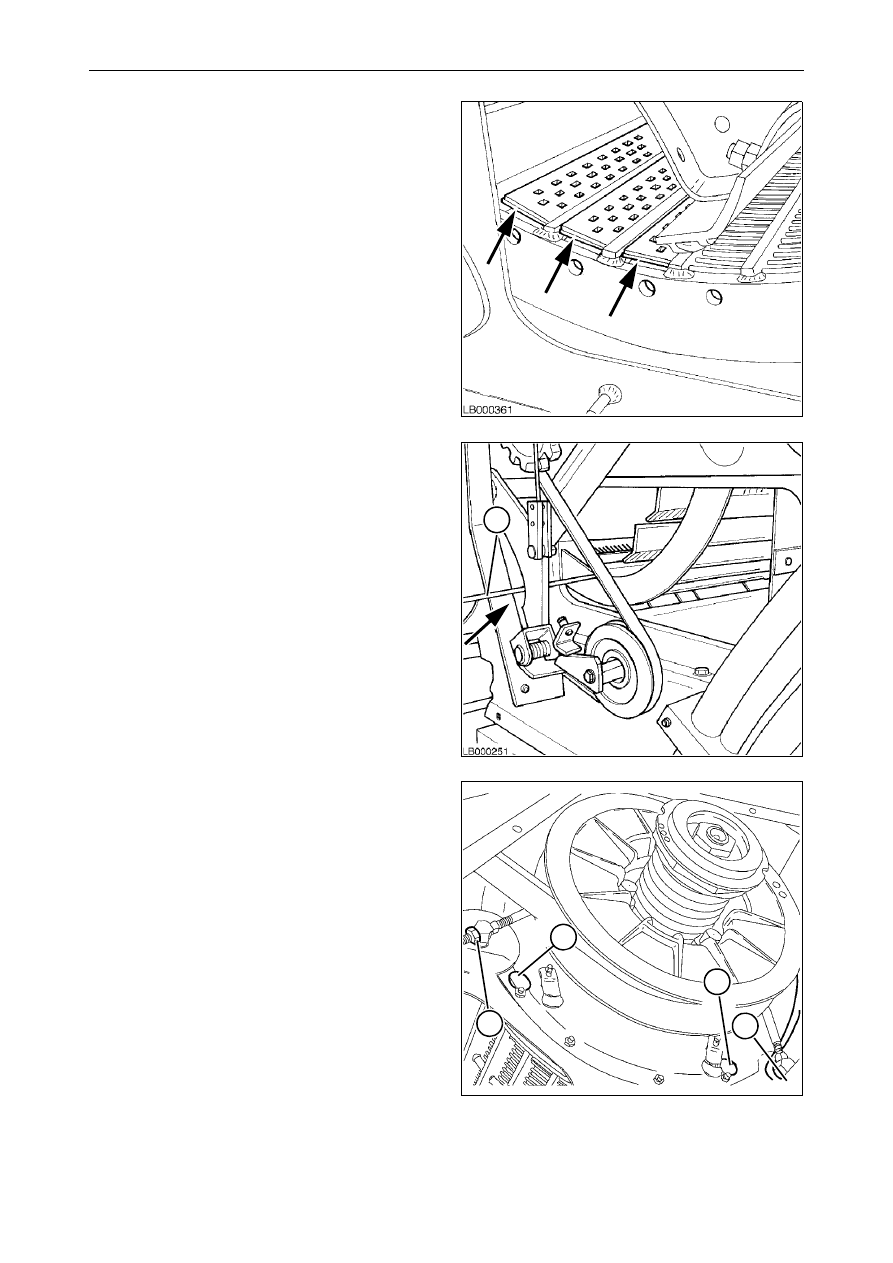

Рис. 32

Рис. 33

Рис. 34

6

9

7

8

7

ПОЛЕВЫЕ РАБОТЫ

3-13

Очистка цилиндра

Рис. 35 и Рис. 36

В случае заедания цилиндра выполнить следую-
щее:

1.) Отключить  привод  молотилки  и  жатки,  для

чего  опустить  соответствующие  рычаги
управления.

2.) Посредством  двух  переключателей (1 и  2

Рис. 29) открыть  подбарабанье,  насколько
возможно.

3.) Снизить  частоту  вращения  двигателя  до

уровня холостого хода.

4.) Попытаться  очистить  цилиндр,  для  чего

включить молотилку.

Если вышеуказанная операция не дает желаемо-
го эффекта, выполнить следующее:

1.) Выключить двигатель.

2.) Вставить ключ (1) в соответствующую выем-

ку на корпусе пружины вариатора цилиндра
(2).

3.) Провернуть  барабан  вручную  в  обоих

направлениях,  чтобы  вытолкнуть  материал,
предотвращая свободное вращение цилинд-
ра.

4.) После  завершения  операции  поместить

ключ  в  специальное  гнездо (3) в  верхней
части корпуса главного приемного элевато-
ра.

5.) Запустить  двигатель  при  низкой  частоте

вращения и включить молотилку.

6.) Снова установить подбарабанье в исходное

положение.

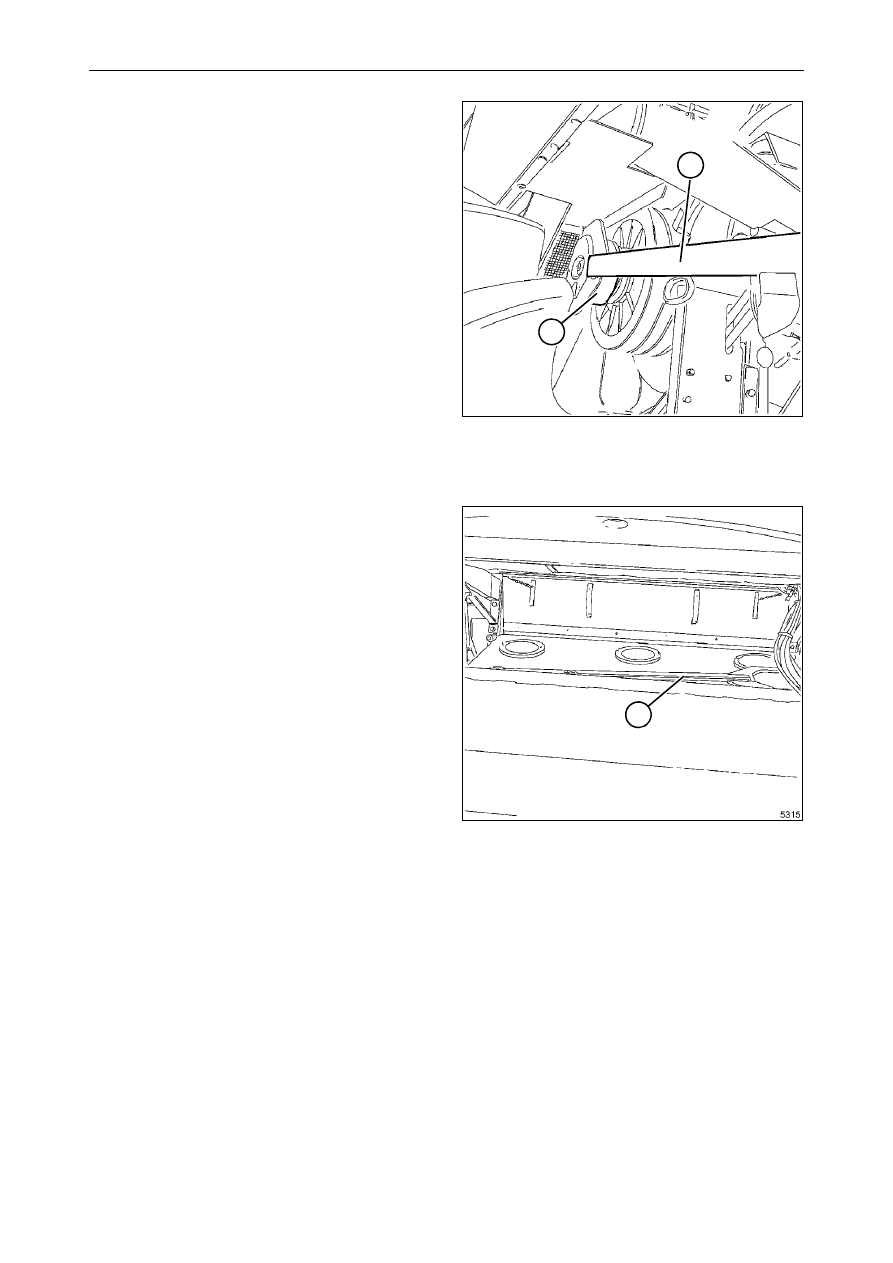

Рис. 35

2

1

Рис. 36

3

ПОЛЕВЫЕ РАБОТЫ

3-14

УНИВЕРСАЛЬНОЕ ПОДБАРАБА-
НЬЕ ДЛЯ ПШЕНИЦЫ/КУКУРУЗЫ

Рис. 37 – Рис. 39

Данный  тип  подбарабанья  обеспечивает  опти-
мальную производительность при сборе кукуру-
зы,  а  благодаря  установке  двух  специальных
планок  на  первых  двух  выходных  отверстиях
достигается  превосходная  производительность
машины  даже  при  сборе  зерна  и  других  анало-
гичных культур.

Эти  особенности  позволяют  пользователям,
работающим  преимущественно  с  кукурузой,
получить хорошие результаты, не заменяя под-
барабанье.

Планки  подбарабанья  должны  располагаться
строго параллельно планкам барабана. Если это
не  так,  отрегулируйте  их  при  помощи  гаек (3),
установленных на соединительных штангах.

Для обеспечения точной параллельности подба-
рабанья и цилиндра выполнить следующее:

1.) Ослабить  гайки (1) соединительных  штанг

подбарабанья  на  правой  и  левой  стороне,
спереди и сзади.

2.) Затяните рычаги (1 и 2 Рис. 29) до упора.

3.) Заново  затянуть  гайки (1) и  заблокировать

подбарабанье  спереди,  установив  зазор 13
мм между планками цилиндра и подбараба-
нья рядом с отверстием (2).

4.) Повторите  процедуру  с  гайками  соедини-

тельных  штанг,  обеспечив  зазор  между
планками  барабана  и  подбарабанья  равным
3 мм в отверстии (3).

Основные параметры регулировки для куку-
рузы:отрегулировать зазор подбарабанья до 30
мм в передней части и 20 мм в задней части.

Основные

параметры

регулировки

для

сои:отрегулировать  зазор  подбарабанья  до 25
мм в передней части и 15 мм в задней части.

Основные  параметры  регулировки  для  пше-
ницы:Установите  рельефные  планки (4) для
улучшения  сепарации,  отрегулируйте  положе-
ние  подбарабанья,  обеспечив  спереди  расстоя-
ние, равное 15 мм, чтобы после установки рель-

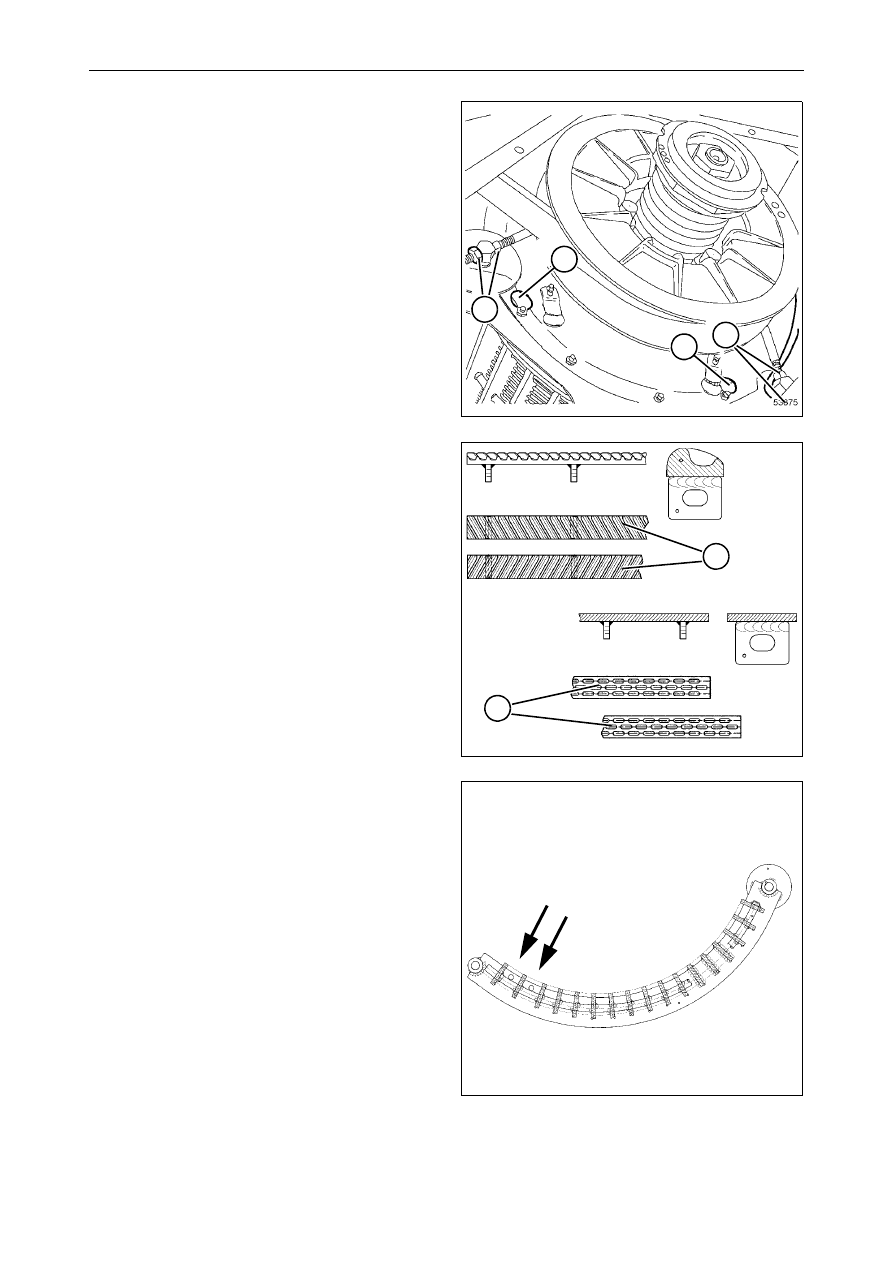

ефных планок зазор между барабаном и подба-
рабаньем составлял около 6 мм. Зазор в задней
части должен составлять 5 мм.

В особых условиях уборки урожая (чрезвычайно
ломкие  культуры)  можно  установить  пластины
наполнителя (5) подбарабанья (имеются в Отде-
ле запасных частей).

ПРИМЕЧАНИЕ:  Указанные  типы  планок  (рель-
ефные и с овальными отверстиями) специально
предназначены  для  использования  с  универ-
сальным подбарабаньем.

ПРИМЕЧАНИЕ:  Чтобы  установить  остеотдели-
тельные  планки  в  подбарабанье,  выполните
действия по установке остеотделительных пла-
нок на стандартное подбарабанье, описанные на
стр. 3-12.
