ПОЛЕВЫЕ РАБОТЫ

3-3

3.3  ЖАТКА -

См.  руководство  по  эксплуатации  жатки  соот-
ветствующего типа, установленного на машине.

¥

ОПАСНО:  Запрещено  находиться  под
жаткой, если не активированы предохра-
нительные  ограничители  на  гидравли-
ческих  цилиндрах.  Предохранительные
ограничители  также  должны  быть  акти-
вированы при транспортировке по доро-
ге.

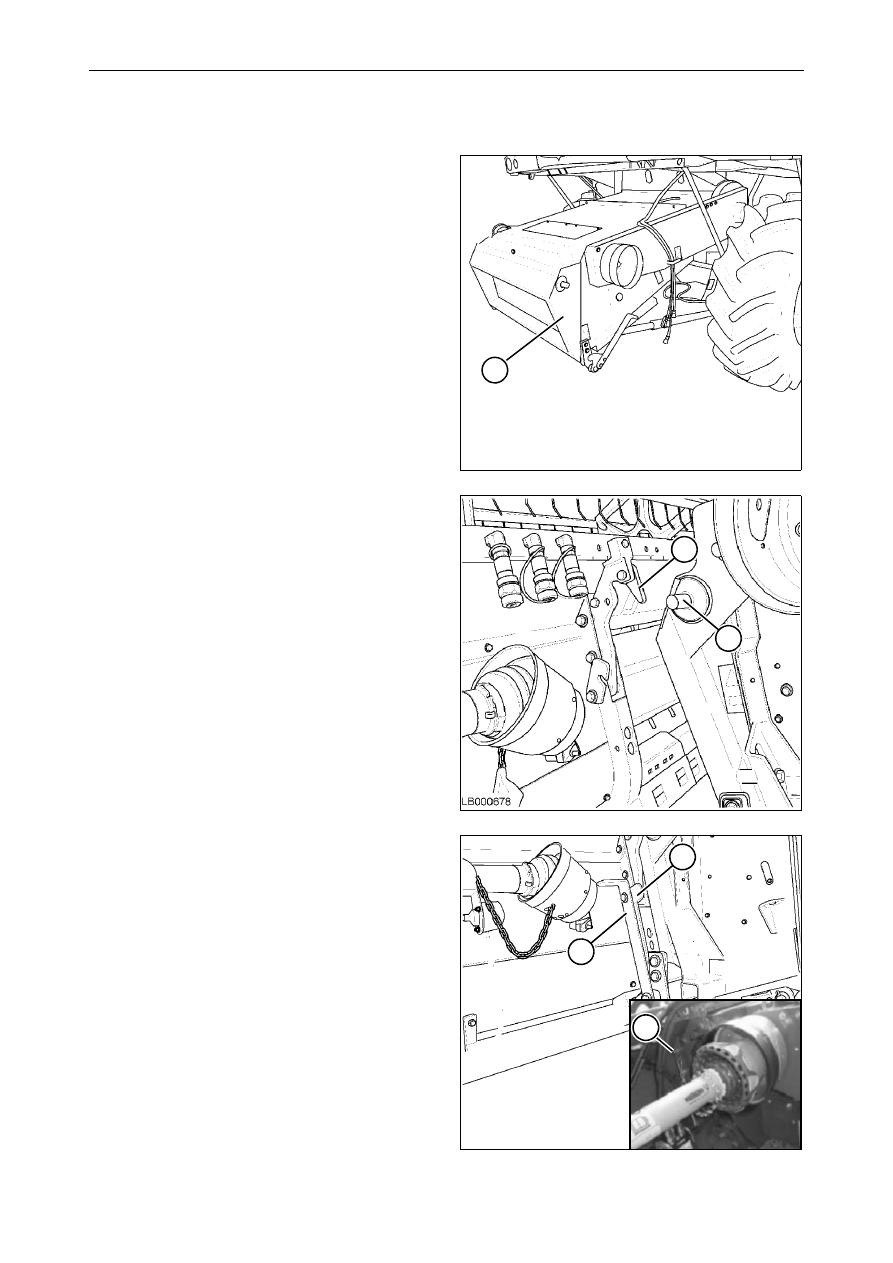

ПРИСОЕДИНЕНИЕ  ЖАТКИ  К  КОМ-
БАЙНУ

Рис. 4 – Рис. 9

присоединение

Подготовительные операции:

1.) Установить  систему  управления  жаткой  на

ручной режим.

2.) Поместите  жатку  на  ровную  поверхность

или  расположите  ее  максимально  горизон-
тально. Если жатка устанавливается на при-
цеп, отсоедините ее от транспортировочных
крюков.

3.) Убедиться, что рычаг (1) для позиционирова-

ния  нижних  стопорных  крюков  жатки  пере-
веден назад.

ПРИМЕЧАНИЕ:  правый  и  левый  фиксаторы
соединены  валом,  поэтому  предусмотрен  толь-
ко один рычаг управления на левой стороне.

Присоединение  комбайна  выполняется  следую-
щим образом:

1.) Медленно  переместить  комбайн  к  жатке,

обращая внимание на совмещение главного
приемного элеватора с входным отверстием
жатки.

2.) Опустить  главный  приемный  элеватор

таким образом, чтобы фиксирующие штиф-
ты (2) могли пройти под крепежными крюка-
ми (3).

3.) Как только штифты окажутся рядом с крюка-

ми,  остановите  движение  комбайна  вперед
и поднимите элеватор, убедившись, что сто-
порные  штифты  вошли  в  соответствующие
отверстия крюков.

4.) Выключите двигатель, включите передачу и

поставьте комбайн на стояночный тормоз.

5.) Выйти из машины, закрыть стопорные крю-

ки, вращая рычаг (1) вперед; заблокировать
рычаг (1) фиксатором (4).

6.) Присоединить вал МОМ с приводным валом

главного приемного элеватора и закрепите
предохранительную  цепь  кожуха  в  отверс-
тии (5).

ВАЖНОЕ  ЗАМЕЧАНИЕ:    для  облегчения  уста-
новки вала МОМ нижний вал корпуса элеватора
можно повернуть с помощью соответствующего
ключа (на левой стороне корпуса элеватора).

Рис. 4

Рис. 5

Рис. 6

1

2

3

1

4

5

ПОЛЕВЫЕ РАБОТЫ

3-4

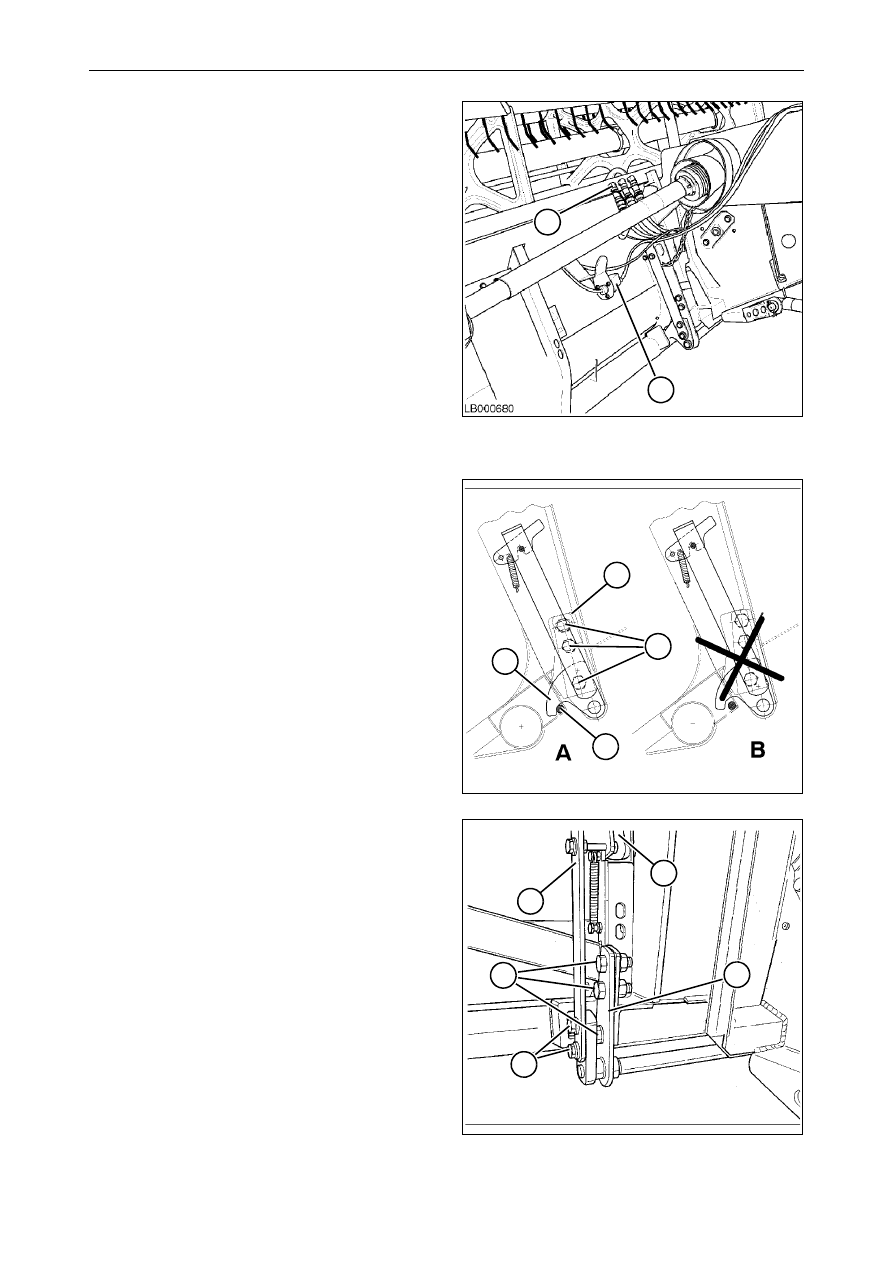

7.) Опустите  жатку  и  присоедините  гидравли-

ческие  соединения (6), для  чего  затяните
соответствующие круглые гайки.

ВАЖНОЕ ЗАМЕЧАНИЕ: прежде чем присоеди-
нять  быстросъемные  гидравлические  штуцеры,
их следует очистить.

8.) Закрепить  разъем (7) на  соответствующем

кабеле жатки.

РЕГУЛИРОВКА ПРИСОЕДИНЕНИЯ
ЖАТКИ

Рис. 8 и Рис. 9

При первом присоединении жатки к машине убе-
диться, что нижние крюки (1) полностью охваты-
вают стержень фиксатора (2) на жатке.

Если  крюк (1) не  установлен  в  нужное  положе-
ние  на  стержне (2), как  показано  на  Рис. 8 A,
выполнить следующее:

1.) Отпустить три  винта (3); два  верхних  винта

имеют шлицевое отверстие, а нижний винт
с  круглым  отверстием  является  опорой (4)
для поворотной оси.

2.) Повернуть опору (4) в нужном направлении,

чтобы  крюк (1) полностью  охватывал  стер-
жень (2), как показано на Рис. 8 A.

ВАЖНОЕ ЗАМЕЧАНИЕ: между крюком (1) и
стержнем (2) не должно быть зазора.

3.) Затяните все три винта (3).

Выполнить указанные регулировки с обеих сто-
рон.

Замок (5) должен  надежно  фиксировать  рычаг
(6).  При  необходимости  ослабьте  винты (7) и
переместите рычаг (6) в положение, обеспечива-
ющее установку замка (5).

Рис. 7

7

6

Рис. 8

Рис. 9

4

3

2

1

6

5

7

3

4

ПОЛЕВЫЕ РАБОТЫ

3-5

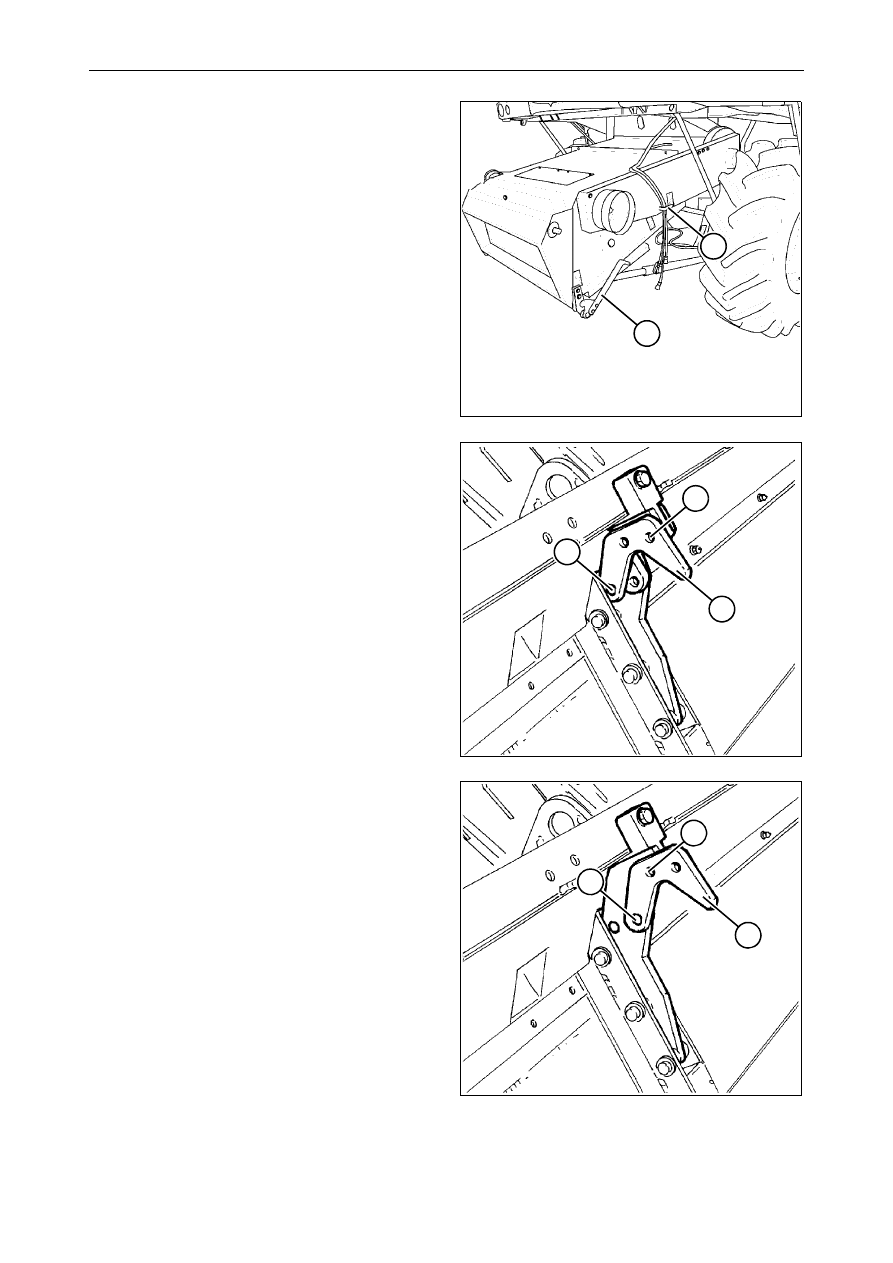

ОТСОЕДИНЕНИЕ  ЖАТКИ  ОТ  КОМ-
БАЙНА

Рис. 10

Жатка -

1.) Опустите мотовило и переместите его пол-

ностью назад.

¥

ПРЕДУПРЕЖДЕНИЕ: Установите систе-
му Terra-Control в режим ручной работы.

ВСЕ ЖАТКИ:

2.) Отсоединить  МОМ  от  нижнего вала  элева-

тора  и  установить  его  в  соответствующий
кожух на жатке.

3.) Отсоединить

гидравлические

штуцеры,

закрыть  их  соответствующими  пробками  и
закрепить скобой (1).

4.) Разъединить разъем электрического кабеля

жатки.

5.) Освободить  и  повернуть  назад  рычаг (2),

крепящий нижние крюки жатки.

6.) Когда  двигатель  работает  при  частоте  вра-

щения холостого хода, установить жатку на
горизонтальную  поверхность  или  на  транс-
портный  прицеп  и  опустить  элеватор  соло-
мы, чтобы отсоединить его от жатки, затем
сдвинуть машину назад.

РЕГУЛИРОВКА  УГЛА  НАКЛОНА
РЕЖУЩЕГО  НОЖА  ОТНОСИТЕЛЬ-
НО ГРУНТА

Рис. 11 и Рис. 12

Это выполняется следующим образом:

1.) Отключить  жатку  (см.  инструкции  на

стр. 3-4).

2.) Демонтировать  болты (1) крепления  крюка

(2) на обеих сторонах.

3.) Изменить  положение  крюков (2), переме-

щая их назад; затем закрепить, как показано
на Рис. 12.

4.) Снова  присоединить  жатку  к  машине  (см.

инструкции на стр. 3-3).

Нормальное положение (Рис. 11) рекомендуется
при  обработке  любых  культур  (даже  полеглых).
Если  камнеуловитель  заполняется  слишком
быстро,  следует  увеличить  угол  наклона  жатки
относительно поверхности грунта (Рис. 12).

Рис. 10

Рис. 11

Рис. 12

2

1

1

2

1

1

1

2

ПОЛЕВЫЕ РАБОТЫ

3-6

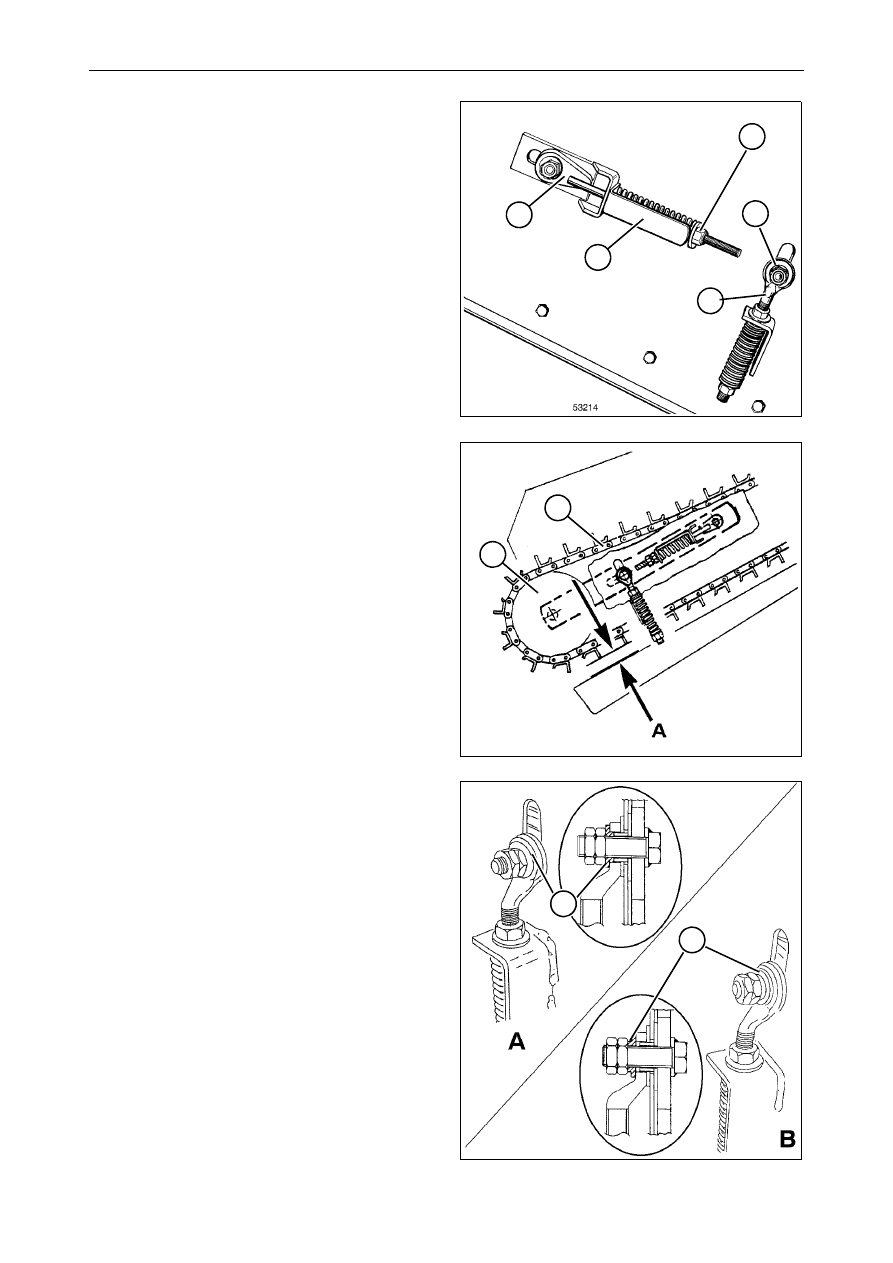

3.4  ГЛАВНЫЙ ЭЛЕВАТОР

Рис. 13 – Рис. 15

Поскольку

правильное

функционирование

машины  зависит,  в  основном,  от  правильной
загрузки,  рекомендуется  тщательно  выполнять
регулировку  цепи  элеватора (5) и  положения
плавающего ролика (6).

Основная  регулировка  на  горизонтально  уста-
новленном комбайне.

1.) Регулировка для уборки пшеницы, ячменя,

ржи, овса и риса:

a)

При помощи натяжителя (1) установить
передний ролик (6) так, чтобы зазор “А”
между планками цепи элеватора и ниж-
ней  частью  элеватора  составлял 12-15
мм.

b)

Натянуть  цепь  элеватора  посредством
гаек (4) натяжителя (2), чтобы сжать пру-
жины до длины, соответствующей инди-
катору (3).

ВАЖНОЕ ЗАМЕЧАНИЕ: После выполнения
последней  операции  убедиться,  что  цепь
находится на расстоянии не менее 3 мм от
корпуса элеватора. В противном случае сле-
дует  увеличивать  зазор "A" до  достижения
указанного минимального расстояния.

2.) Регулировка для уборки сои, гороха, рапса

и сорго:

a)

При помощи натяжителя (1) установить
передний ролик (6) так, чтобы зазор “А”
между планками цепи элеватора и ниж-
ней частью элеватора составлял 25 мм.

b)

Повторить операцию, указанную в пунк-
те 1-b выше.

3.) Регулировка  для  уборки  кукурузы  и  под-

солнечника:

a)

При помощи натяжителя (1) установить
передний ролик (6) так, чтобы зазор “А”
между планками цепи элеватора и ниж-
ней частью элеватора составлял 70 мм.

b)

Застопорить  передний  ролик,  с  обеих
сторон вращая в обратном направлении
распорное кольцо (7).
Рис. 15-A указывает на положение втул-
ки (7) качания ролика. Рис. 15-B указыва-
ет на положение втулки (7) блокировки
ролика.

c)

Повторить операцию, указанную в пунк-
те 1-b выше.

ВНИМАНИЕ: регулировки подающей цепи и
плавающего ролика следует выполнять оди-
наково на обеих сторонах, чтобы обеспечить
параллельность  с  другими  компонентами
элеватора.

Рис. 13

Рис. 14

Рис. 15

2

3

1

7

4

6

5

7

7
