ОБЩАЯ ИНФОРМАЦИЯ

1-29

341000018

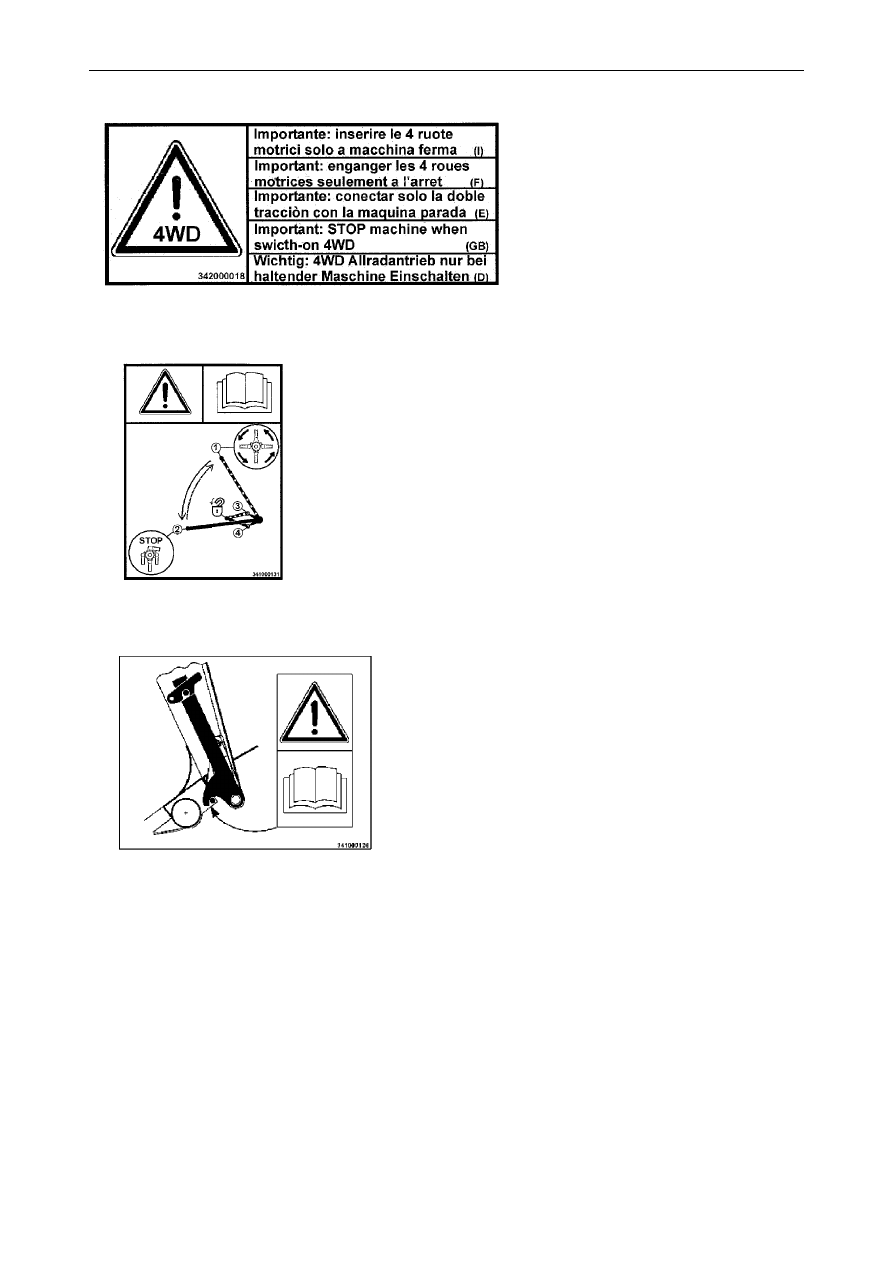

Табличка 36

ВАЖНОЕ  ЗАМЕЧАНИЕ:  Включать  при-
вод  на  задние  колеса  только  во  время
остановки машины.

341000131

Табличка 37

Правильная работа рычагом позиционирования дефлектора соло-
морезки: Следуйте указаниям на стр. 8-9.

341000128

Табличка 38

Правильное

подключение

жатки

к

машине,

см.

инструкции на стр. 3-4.

ОБЩАЯ ИНФОРМАЦИЯ

1-30

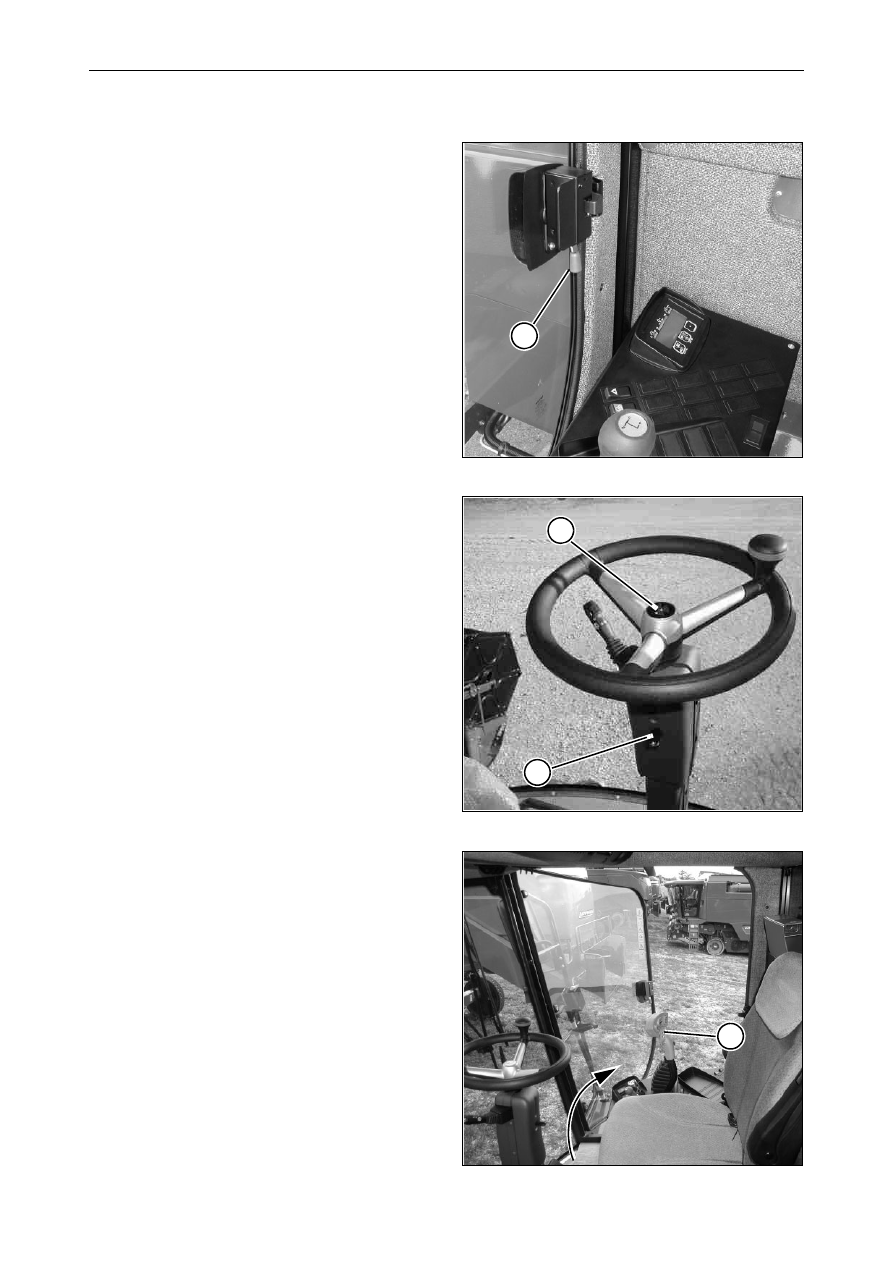

1.5  АВАРИЙНЫЙ ВЫХОД

Порядок выхода из кабины -

Рис. 12

 –

Рис.

14
Аварийный  выход  осуществляется  через  правую
дверь кабины.

Чтобы  выйти  из  кабины  через  аварийный  выход,
выполнить следующее:

a.)

Потянуть  ручку (1) и  полностью  открыть
дверь.

b.) Опустить рычаг (2) вниз и передвинуть руле-

вое колесо (3) вперед до упора.

c.)

Переведите рычаг (4) назад.

d.) Обойдите  панель  управления  и  выйдите  из

кабины, двигаясь в направлении, указанном
стрелкой (Рис. 14).

¥

ПРЕДУПРЕЖДЕНИЕ : Покидая  кабину,
убедитесь, что поверхность, на которую
вы будете выходить, твердая и не сколь-
зкая.

Рис. 12

1

Рис. 13

3

2

Рис. 14

4

ОБЩАЯ ИНФОРМАЦИЯ

1-31

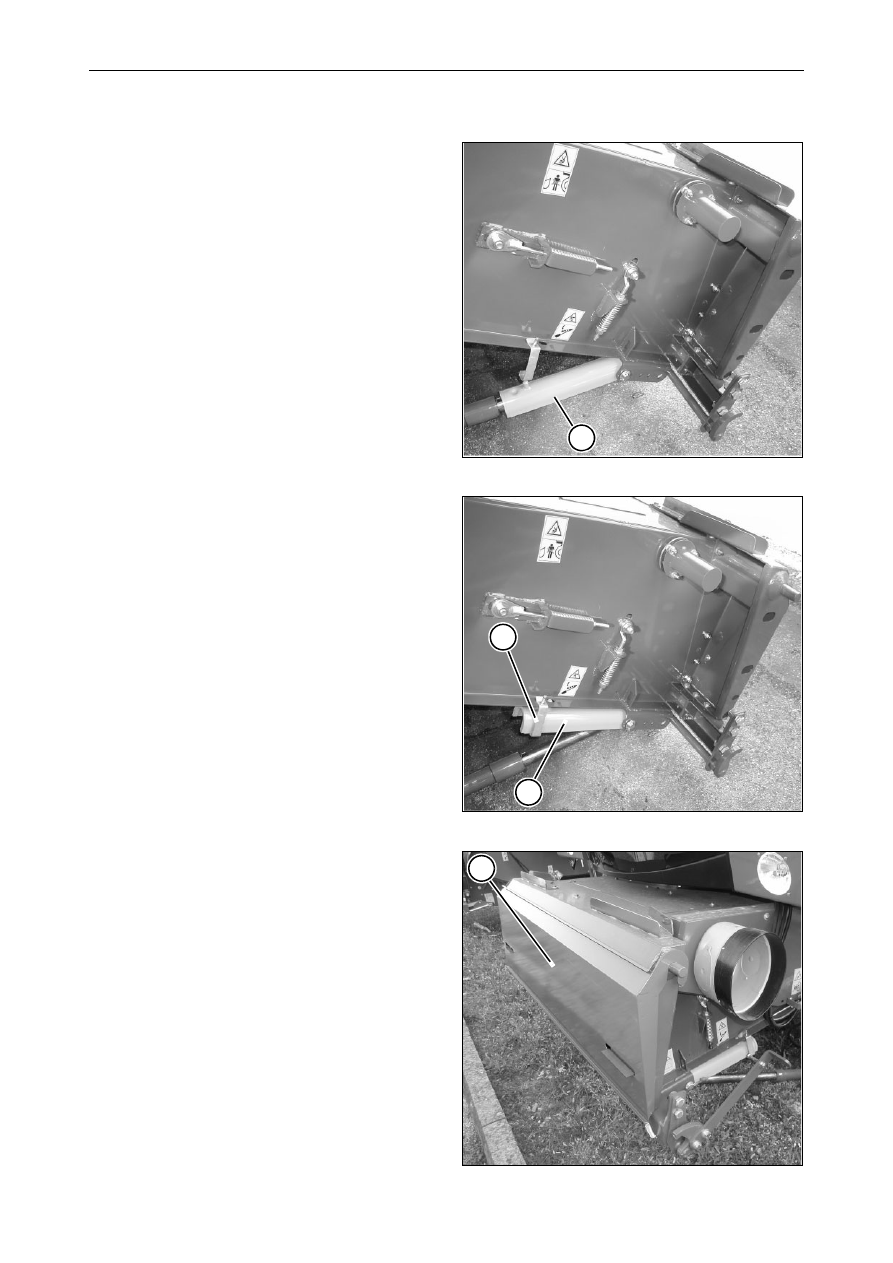

1.6  ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА

Предохранительный фиксатор жатки

Рис. 15иРис. 16

¥

ОПАСНО:  Запрещается  работать  под
жаткой, если не опущены защитные фик-
саторы.

Для предотвращения случайного опускания жатки
комбайн оборудован предохранительным фиксато-
ром (1), устанавливаемым на правом и левом подъ-
емном цилиндре жатки.

Перед началом любых работ под жаткой необходи-
мо  опустить  предохранительный  фиксатор (1) на
шток цилиндра с обеих сторон (см. Рис. 15).

Эти  предохранительные  фиксаторы (1) должны
быть  зафиксированы  во  время  передвижения  по
дорогам.

Если предохранительные фиксаторы (1) не исполь-
зуются  (например,  во  время  работы),  они  должны
быть  закреплены  на  корпусе  элеватора  посредс-
твом подходящего фиксирующего приспособления
(2), см. Рис. 16.

Предохранительное  устройство  элевато-
ра -

Рис. 17



В  некоторых  странах  во  время  передвижения  по
дорогам требуется устанавливать защитное ограж-
дение (1) на передней стороне лотка главного эле-
ватора.

Поэтому  владелец  и/или  пользователь  ком-
байна должен получить информацию о дейс-
твующих  местных  законодательных  актах  и
инструкциях.

Рис. 15

1

Рис. 16

2

1

Рис. 17

1

ОБЩАЯ ИНФОРМАЦИЯ

1-32

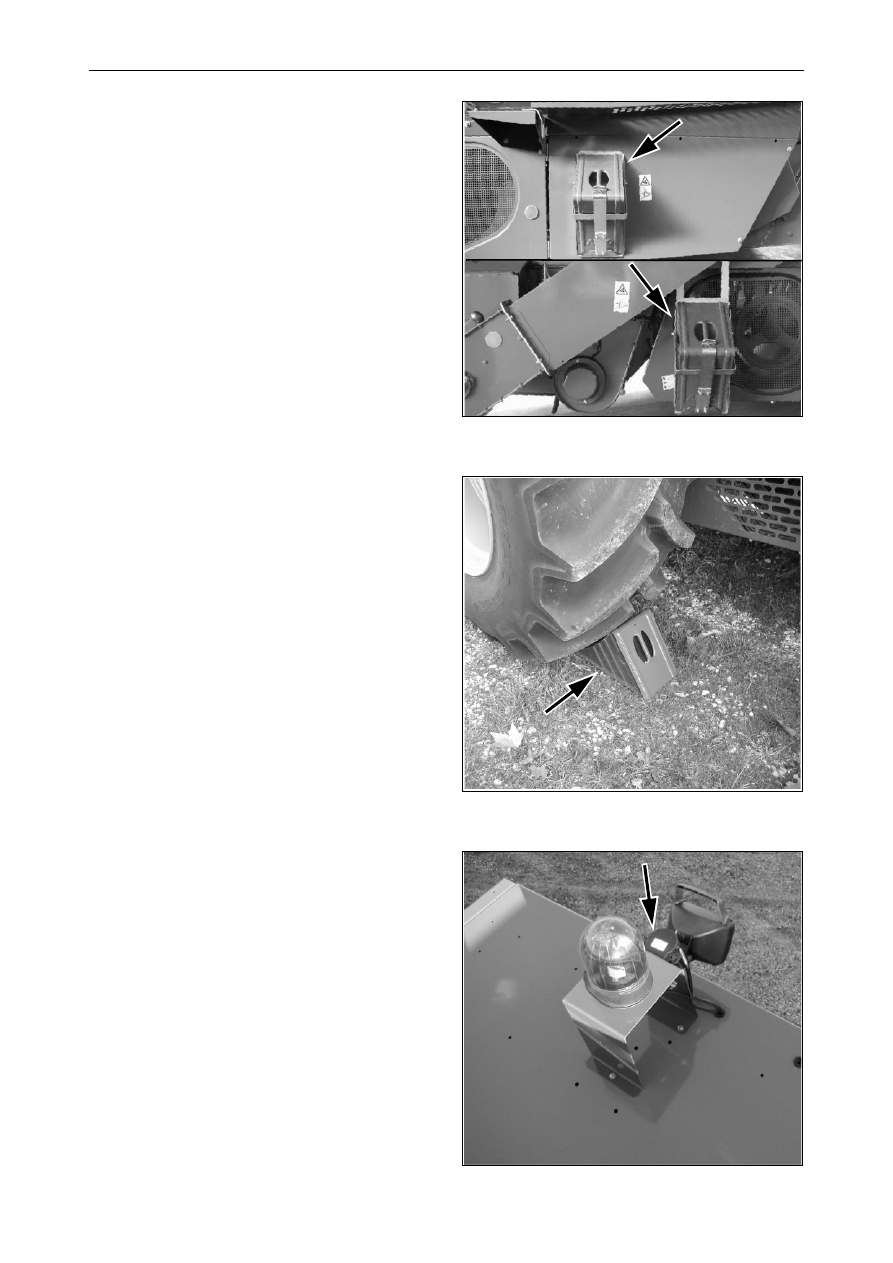

Клиновые упоры для установки под коле-
са

Рис. 18 и Рис. 19

Клиновые упоры размещаются на подходящих опо-
рах  с  обеих  сторон  машины  и  поставляются  в
качестве дополнительной оснастки даже в те стра-
ны,  где  отсутствуют  соответствующие  законода-
тельные акты.

При парковке машины на неровном грунте подло-
жить клиновой упор под тяговое колесо на стороне
спуска.

Звуковой сигнал движения задним ходом
-

Рис. 20

При движении машины задним ходом автоматичес-
ки включается устройство звуковой сигнализации,
расположенное под задним желтым проблесковым
маячком.

Это  устройство  оповещает  всех  стоящих  рядом  о
потенциальной опасности, связанной с движением
машины в обратном направлении.

Рис. 18

Рис. 19

Рис. 20
