ПРИЛОЖЕНИЕ А (Косилка КС-100)

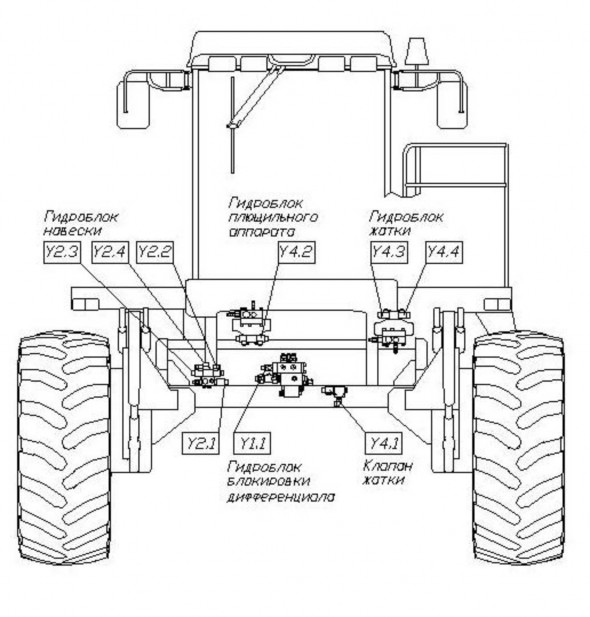

Схема расположения магнитов, реле и датчиков показана на рисунке А.1.

Рисунок А.1 – Схема расположения электромагнитов
ПРИЛОЖЕНИЕ А

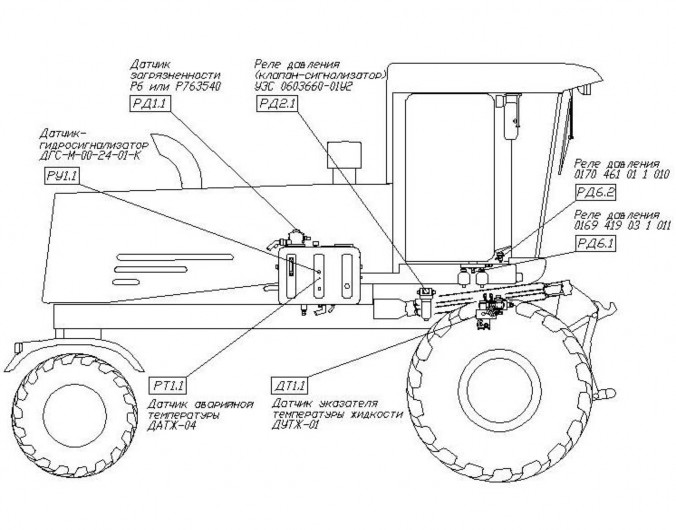

Схема расположения магнитов, реле и датчиков показана на рисунке А.2.

Рисунок А.2 – Схема расположения электромагнитов
Таблица 1 Перечень гидросистем
|
Обозначение |
Наименование |
Исполнение |
|
КC-100-0601000 |
Гидросистема привода хода с блокировкой |
Опция |
|
КC-100-0601000-01 |
Гидросистема привода хода без блокировки |
Основное |
|
КC-100-0602000 |
Гидросистема силовых гидроцилиндров |
Основное |
|
КC-100-0603000 |
Гидросистема рулевого управления |
Основное |
|
КC-100-0604000 |
Гидросистема рабочих органов |
Основное |
|
КC-100-0606000 |
Гидросистема аварийных тормозов |
Основное |
|
КC-100-0607000 |
Гидросистема буксировки |
Опция |
|
КC-100-0688000 |
Гидросистема рабочих органов валковой жатки |
Основное |
Таблица 2 – Включение электромагнитов гидросистемы КC-100-0601000
|
Вид операции |
Потребитель |
Номер Типоразмер электромагнита двигателя пр |
|
|
|
Включение блокировки дифференциала (опция) включение электромагнита на 30 сек. |
- |
Y1.1 |
- |
- |
|
- |
|
Включение электромотора при буксировке косилки |
Н1.2 |
Y1.2 |
- |
- |
|
- |
Первичная именяемость
Таблица 3 – Включение электромагнитов гидросистемы КC-100-0602000
|
Вид операции |
Потребитель |
Номер электромагнита |
Типоразмер двигателя |
Первичная применяемость |
|
Перемещение жатки |
ГЦ2.1 ГЦ2.2 |
Y2.1 |
Yp2.2 |
- |
Y4.1 |
|
КС-10006025… |
|
подъем |
|
опускание, под собственным весом |
|
- |
Yp2.4 |
- |
|
опускание, принудительное |
Y2.1 |
Y2.3 |
Y2.4 |
- |
|
плавающее положение |
- |
- |
Y2.4 |
- |
Таблица 4 Включение электромагнитов гидросистемы КС-100-0604000
|
Вид операции |
Потребитель |
Номер электромагнита |
Типоразмер двигателя |
Первичная применяемость |
|
Привод валковой жатки, плющильный аппарат, включить |
М88.1 |
Yp4.2 |
|
|
200 |
КС-2000688210 |
|
Привод валковой жатки, рабочие органы включить реверс |
М88.2 |
Yp4.1 |
Y4.4 |
Y2.1 |
200 |
|
|
- |
Y4.3 |
- |
|
|
Таблица 5 Включение электромагнитов гидросистемы КС-100-0606000
|
Вид операции |
Потребитель |
Номер Типоразмер электромагнита двигателя п |
|
|
|
Зарядка ПГА2.1 и 2.2
при разомкнутом реле РД6.1 |
- |
Y2.1 |
- |
- |
|
- |
|
при замкнутом реле РД6.1 |
|
- |
- |
|
|
|
Первичная рименяемость
Таблица 6 Индикаторы контроля параметров гидросистемы КС-100-0601000
|
Наиме нование |
Место установки |
Функциональное назначение |
Обозначение
в гидросхеме |
Обозначение
в электросхеме |
Нормальное состояние |
Состояние сигнализации |
Диапазонпоказаний(наст ройки) |
Диапа пазон зонпоказаний (срабатытывавания) |
Единицы измерения |
|
Реле давления |
В фильфильтре Ф1.1,
установ новленном в масляном баке |
Сигнал загрязненности фильтроэлемента в фильтре Ф1.1 (визуальное оповещение) |
PД1.1
(P6 или Р763540) |
SP1 |
Замкнут |
Разомк нут |
- |
0,2 |
МПа |
|
Реле температуры |
Маслобак |
Сигнал о предельном значении температуры в маслобаке (звуковое, визуальное оповещение) |
РТ1.1 (ДАТЖ04) |
SK1 |
Разомкнут |
Замкнут |
+83±3 |
- |
°С |
|
Реле уровня |
Маслобак |
Сигнал о минимальном уровне рабочей жидкости в маслобаке (звуковое, визуальное оповещение) |
РУ1.1 (ДГС-М-
00-24-01К) |
SL1 |
Разомкнут в масле |
Замкнут в воздухе |
- |
- |
- |
|
Датчик температуры |
Дренаж гидросистемы привода хода |
Контроль значения температуры в дренажной гидролинии гидросистемы привода хода |
ДТ1.1 (ДУТЖ01) |
BK1 |
- |
- |
0...+100 |
+5,
+86,
+90 |
°С |
Таблица 7 Индикаторы контроля параметров гидросистемы КС-100-0602000
|
Наиме нование |
Место установки |
Функциональное назначение |
Обозначение
в гидросхеме |
Обозначение
в электросхеме |
Нормальное состояние |
Состояние сигнализации |
Диапазонпоказаний(наст ройки) |
Диапа пазон зонпоказаний (срабатытывавания) |
Единицы измерения |
|
Реле давления |
В
напорномфильтре Ф2.1гид росистемы силовых ГЦ |
Сигнал загрязненности фильтроэлемента в фильтре Ф2.1 (визуальное оповещение) |
PД2.1 |
SP3 |
Замкнут |
Разомк нут |
- |
0,4 |
МПа |
Таблица 8 Индикаторы контроля параметров гидросистемы КС-100-0606000
|
Наиме нование |
Место установки |
Функциональное назначение |
Обозначение
в гидросхеме |
Обозначение
в электросхеме |
Нормальное состояние |
Состояние сигнализации |
Диапазонпоказаний(нас тройки) |
Диапазонпоказаний (срабатывания) |
Единицы измерения |
|
Реле давления |
В линии зарядки ПГА6.1 и ПГА6.2 |
Контроль зарядки ПГА
аварийных тормозов (звуковое, визуальное оповещение) |
РД6.1 (0169 419
03 1 011) |
SP4 |
Разомкнут |
Разомк нут |
5-15 |
менее 14 |
МПа |
|
Реле давления |
В линии гидроцилиндров динамических
тормозов |
Контроль давления при торможении (стопсигнал) |
РД6.2 (0170 461
01 1 010) |
SP5 |
Разомкнут |
Замкнут |
1-10 |
более 1 |
МПа |

Таблица 9 Перечень гидронасосов
|
Наименова ние |
Обозна чение в гидро схеме |
Рабочий объем |
Направле ние вращения |
Типораз мер вала |
Возмож ность регули рования |
Обороты Враще ния |
Место установки на комбайне |
|
Гидронасос привода хода |
Н1.1 |
112 см 3 |
Правый |
23T 16/32 |
Регулируе мый |
2465 об/мин |
На мультипли каторе |
|
Гидронасос силовых гидроцилин дров |
Н2.1 |
20 см 3 |
Правый |
- |
Не регулируе мый |
2465 об/мин |
На мультипли каторе |
|
Гидронасос рулевого управления |
Н3.1 |
8 см 3 |
Правый |
- |
Не регулируе мый |
2100 об/мин |
На мультипли каторе |
|
Гидронасос привода плющильног о аппарата |
Н4.1 |
56 см3 |
Левый |
13T 16/32 |
Не регулируе мый |
2465 об/мин |
На мультипли каторе |
|
Гидронасос привода жатки |
Н4.2 |
38 см 3 |
Правый |
13T 16/32 |
Не регулируе мый |
2100 об/мин |
На мультипли каторе |
Таблица 10 Линии связи гидравлических аппаратов
|
Обозначение |
Наименование |
|
Т1.1 |
Дренаж из насоса ГСТ Н1.1 в маслобак Б1.1 |
|
Т1.2 |
Дренаж из клапана К1.1 в насос Н1.1 |
|
S1.3 |
Всасывание насоса Н1.1, привод хода |
|
P1.4 |
Напор насоса Н1.1 к блоку блокировки ГБ1.1 |
|
P1.5 |
Напор (слив) насоса Н1.1 |
|
P1.6 |
Давление подпитки |
|
S2.1 |
Всасывание насоса НШ20, силовые ГЦ |
|
P2.2 |
Напор от насоса Н2.1 к фильтру напорному Ф2.1 |
|
P2.3 |
Напор от фильтра напорного Ф2.1 к блоку ГБ2.1 и клапана К4.1 |
|
Т2.4 |
Слив с блока силовых цилиндров ГБ2.1 |
|
Т2.5 |
|
|
S3.1 |
Всасывание насоса Н3.1, рулевое управление |
|
P3.2 |
Напор насос Н3.1 к насос дозатору НД3.1 |
|
S4.1 |
Всасывание насоса Н4.1 |
|
S4.2 |
Всасывание насоса Н4.2 |
|
P4.3 |
Напор насос 4.1 гиброблок ГБ4.1 |
|
P4.4 |
Напор насос 4.2 гиброблок ГБ4.2 |
|
P4.5 |
Напор гидроблок ГБ4.1 муфты РМ4.1 |
|
Т4.6 |
Слив муфты РМ4.1 гидроблок ГБ4.1 |
|
P4.7 |
Напор гидроблок ГБ4.2 муфты РМ4.1 |
|
Т4.9 |
Слив муфты М4.1 бак масляный Б1.1 |
|
Т4.10 |
Слив гидроблок ГБ4.1 фильтр сливной Ф1.1 |
|
Т4.11 |
|
|
Т6.1 |
Слив с тормозной педали К6.1 в бак |
ПРИЛОЖЕНИЕ А (Косилка КС-100)

Рисунок А.1 – Схема гидравлическая принципиальная косилки самоходной КС-100

Рисунок А.2 – Схема гидравлическая принципиальная гидросистемы рабочих органов
жатки для трав

ПРИЛОЖЕНИЕ Б
(справочное)
Перечень элементов электрооборудования косилки КС-100
Таблица Б.1
|
Обозначение |
Наименование |
Кол. |
|
A1 |
Блок БИЧ-У.03 ТУ РБ 200007171.006-2002 |
1 |
|
A2 |
Испарительно-отопительный блок со жгутом в сборе 03-131000-25 |
1 |
|
А4 |
Электронный блок управления топливоподачей SG EDC7UC31 |
1 |
|
ВА1 |
Магнитола автомобильная URAL RM-252SA |
1 |
|
ВА2 |
Акустическая система URAL AS-U1301 |
1 |
|
BK1, ВК2 |
Датчик указателя температуры жидкости ДУТЖ-01 |
2 |
|
ВР1 |
Датчик давления ДД-10-07М |
1 |
|
ВР2 |
Датчик давления хладогента |
1 |
|
BR1, BR2 |
Преобразователь первичный ПрП-1М |
2 |
|
D1, D2 |
Сборка диодная СД 5 ТУ РБ 190431397.006-2004 |
2 |
|
D3 |
Сборка диодная СД 9 ОК ТУ РБ 190431397.006-2004 |
1 |
|
E1 |
Лампа А24-21-3 ГОСТ 2023.1-88 |
1 |
|
EL1 |
Фара дорожная 8703.302/06-01 ТУ РБ 05544354-002-95 (левая) |
1 |
|
EL2 |
Фара дорожная 8703.302/6-01 ТУ РБ 05544354-002-95 (правая) |
1 |
|
EL3... EL8 |
Фара рабочая РАУС 14.3711010-16 ТУ РБ 28927023.003-98 |
6 |
|
EL9, EL10 |
Фонарь задний 371.3.04.16 ТУ У 3.04.00232489.004-96 |
2 |
|
EL11 |
Светильник ЛП1-93АМ 6 м с выключателем ТУ РБ 500227068.0252001 |
2 |
|
EL12 |
Плафон ПО-3 ТУ BY 500227068.080-2010 |
1 |
|
F1 |
Предохранитель 331.3722 ТУ 37.459.175-94 |
1 |
|
FU1 |
Предохранитель 542.3722 (2123-3722160-01) ТУ 37.469.056-2004 |
1 |
| |
Блоки предохранителей ТУ РБ 03428193.095-97 |
|
|
FU36 |
БП-2 |
1 |
|
FU37 |
БП-8 |
1 |
| |
Предохранители ТУ 37.469.013-95 |
|
|
FU21 |
5 А 35.3722 (2110-3722105) |
1 |
|
FU6, FU7, |
7,5 А 351.3722 (2110-3722107) |
3 |
|
FU8 |
|
|

|
Продолжение табли |
цы Б.1 |
|
|
Обозначение |
Наименование |
Кол. |
|
FU2, FU5, |
10 А 352.3722 (2110-3722110) |
6 |
|
FU9, FU10, |
|
|
|
FU14, FU20 |
|
|
|
FU3, FU4, |
15 А 353.3722 (2110-3722115) |
5 |
|
FU12, FU13, |
|
|
|
FU15 |
|
|
|
FU11 |
25 А 355.3722 (2110-3722125) |
1 |
|
G1 |
Батарея 6СТ-110А ТУ 3481-030-00217047-99 |
2 |
|
HА1 |
Сигнализатор аварийный СА-1 |
1 |
|
HA2 |
Сигнал звуковой безрупорный С313 ТУ 37.003.688-7 |
1 |
|
HA3 |
Сигнализатор заднего хода разнотональный СЗХР-01 ТУ BY
200007171.021-2005 |
1 |
| |
Лампы контрольные ТУ РБ 300228919.037-2002 |
|
|
HL1 |
24.3803-98 |
1 |
|
HL2 |
24.3803-47 |
1 |
|
HL3 |
24.3803-23 |
1 |
|
HL4 |
24.3803-85 |
1 |
|
HL5 |
24.3803-28 |
1 |
|
HL6 |
24.3803-07 |
1 |
|
HL7 |
24.3803-05 |
1 |
|
HL8 |
24.3803-196 |
1 |
|
HL9 |
24.3803-20 |
1 |
|
HL10 |
24.3803-126 |
1 |
|
HL11 |
24.3803-48 |
1 |
|
HL12, HL13 |
24.3803-24 |
2 |
|
HL15 |
Фонарь освещения заднего номерного знака ФП 131 БР 01 |
1 |
| |
ТУ ВY 500227068.076-2007 |
|
|
HL16, HL17 |
Фонарь передний многофункциональный |
2 |
| |
3723.3712 ТУ РБ 05882559.010-95 |
|
|
HL18, HL19 |
Фонарь знака автопоезда ФА-1,1 ГОСТ 6964-72 |
2 |
|
HL20, HL21 |
Фонарь задний многофункциональный 7313.3716 |
2 |
| |
ТУ РБ 600124825.026-2002 |
|
|
HL22 |
Маяк сигнальный МС-2-24-О (оранжевый) |
1 |
| |
ТУ РБ 07526946.049-94 |
|

|
Продолжение таблицы Б.1 |
|
|
Обозначение |
Наименование |
Кол. |
|
KV17 |
Реле 71.3747-11 ТУ 37.469.053-2002 |
1 |
|
V12 |
Реле 738.3747-20 ТУ 37.469.023-97 |
1 |
|
KV1, KV2, |
Реле 903.3747-01 ТУ 37.003.1418-94 |
5 |
|
KV3, KV4, KV7 |
|
|
|
KV5, KV6, |
Реле 983.3747-01 ТУ 37.469.030-99 |
8 |
|
KV9, KV10, |
|
|
|
KV13, KV14, |
|
|
|
KV15, KV16 |
|
|
|
KV27 |
Прерыватель ПЭУП-4 ТУ РБ 07513211.020-2000 |
1 |
|
М1 |
Стартер 5404.3708 |
1 |
|
МА1 |
Стеклоомыватель СЭАТ-18 АДЮИ.060280.001 ТУ |
1 |
|
МВ1 |
Моторедуктор 192 090 021 |
1 |
|
МK1 |
Электромагнитный клапан муфты компрессора кондиционера Август |
1 |
|
P1 |
Указатель ЭИ8058М ТУ BY 300125187.225-2007 |
1 |
|
P2 |
Указатель ЭИ8059М-4 ТУ BY 300125187.225-2007 |
1 |
|
P3 |
Указатель ЭИ8057М ТУ BY 300125187.225-2007 |
1 |
|
Q1 |
Выключатель 1212.3737-07 Выключатель 1212.3737-07 |
1 |
|
SA1 |
Выключатель стартера и приборов ВК353 ТУ 37.003.529-77 |
1 |
| |
Переключатель ТУ РБ 07526946.100-96 |
|
|
SA2 |
0974-01.02 |
1 |
|
SА3 |
0974-03.43 |
1 |
|
SА4 |
0974-03.04 |
1 |
|
SA5 |
0974-05.50 |
1 |
|
SA6, SA8, |
0974-05.Б.С. |
4 |
|
SA12, SA13 |
|
|
|
SA7 |
0974-02.44 |
1 |
|
SА9, SA10 |
0974-03.37 |
2 |
|
SA11 |
0974-05.49 |
1 |
|
SА14 |
0974-03.05 |
1 |
|
SA15 |
Переключатель стеклоподъемников |
1 |
| |
92.3709-04.73 ТУ 37.469.090-2006 |
|
| |
|
|

|
Продолжение таб |
лицы Б.1 |
|
|
Обозначение |
Наименование |
Кол. |
|
SA16 |
Переключатель управления 92.3709-04.108 |
1 |
| |
ТУ 37.469.090-2006 |
|
|
SA18 |
Переключатель подрулевой ПКП-1 ТУ РБ 37334210.023-98 |
1 |
|
SВ1 |
Выключатель ВК24-3 ТУ РБ 100093400.012-2002 |
1 |
|
SВ2 |
Выключатель ВК12-3 ТУ РБ 37334210.004-97 |
1 |
|
SB3 |
Микропереключатель МП2105Л УХЛ 3011 А ТУ 16-526.32278 |
1 |
|
SВ4 |
Выключатель ВК 12-2 ТУ РБ 07512465.017-94 |
1 |
|
SB5 |
Выключатель 06-63-410 "KISSLING" |
1 |
|
SB6 |
Кнопка восьмиугольная б/ф красная BSW-6A |
1 |
|
SВ7 |
Выключатель аварийной сигнализации 32.3710М ТУ РБ 28567903.008-97 |
1 |
|
SВ8 |
Выключатель 2822.3710-01 ТУ 37.003.911-2000 |
1 |
|
SВ9 |
Переключатель 671.3709 ТУ 37.003.1308-91 |
1 |
| |
Кнопки АГО.360.405 ТУ |
|
|
SB10 |
К-4-2П |
1
с красным протектором |
|
SB11 |
К-4-1П |
1
с черным протектором |
|
SК1 |
Датчик аварийной температуры жидкости |
1 |
| |
ДАТЖ-04 ТУ РБ 07513211.011-97 |
|
|
SK2 |
Датчик аварийной температуры жидкости |
1 |
| |
ДАТЖ-02 ТУ РБ 07513211.011-97 |
|
|
SL1 |
Датчик-сигнализатор ДГС-М-00-24-01-К |
1 |
| |
ЦИКС.407722.001 ТУ |
|
|
SL2 |
Датчик ДУМП-08 АДЮИ.400720.001 ТУ |
1 |
|
SP1 |
Датчик загрязненности Р6 или Р763540 |
1 |
|
SР3 |
Клапан-сигнализатор УЭС 0603660У2 |
1 |
| |
ТУ РБ 400051624.073-2000 |
|
|
SP4 |
Реле давления 0169 419 03 1 011 |
1 |
|
SP5 |
Реле давления 0190 461 01 1 010 |
1 |
|
SP6 |
Датчик ДСФ-65 ТУ РБ 07513211.003-94 |
1 |
|
VD1 |
Диод HER207 |
1 |
|
WA1 |
Антенна автомобильная штыревая "Спутник-003" |
1 |
| |
СИКМ.464621.005 ТО РБ 600136753.007-2003 |
|
|
XS3 |
Розетка Р7-2 ЦИКС.687111.002 ТУ |
1 |

|
Окончание таблицы |
Б.1 |
|
|
Обозначение |
Наименование |
Кол. |
|
XS5 |
Разъем OBD-2 |
1 |
|
Y1.1...Y4.4 |
Электромагнит |
10 |
|
YA23 |
Электромагнит пневмораспределителя |
1 |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
ПРИЛОЖЕНИЕ Б

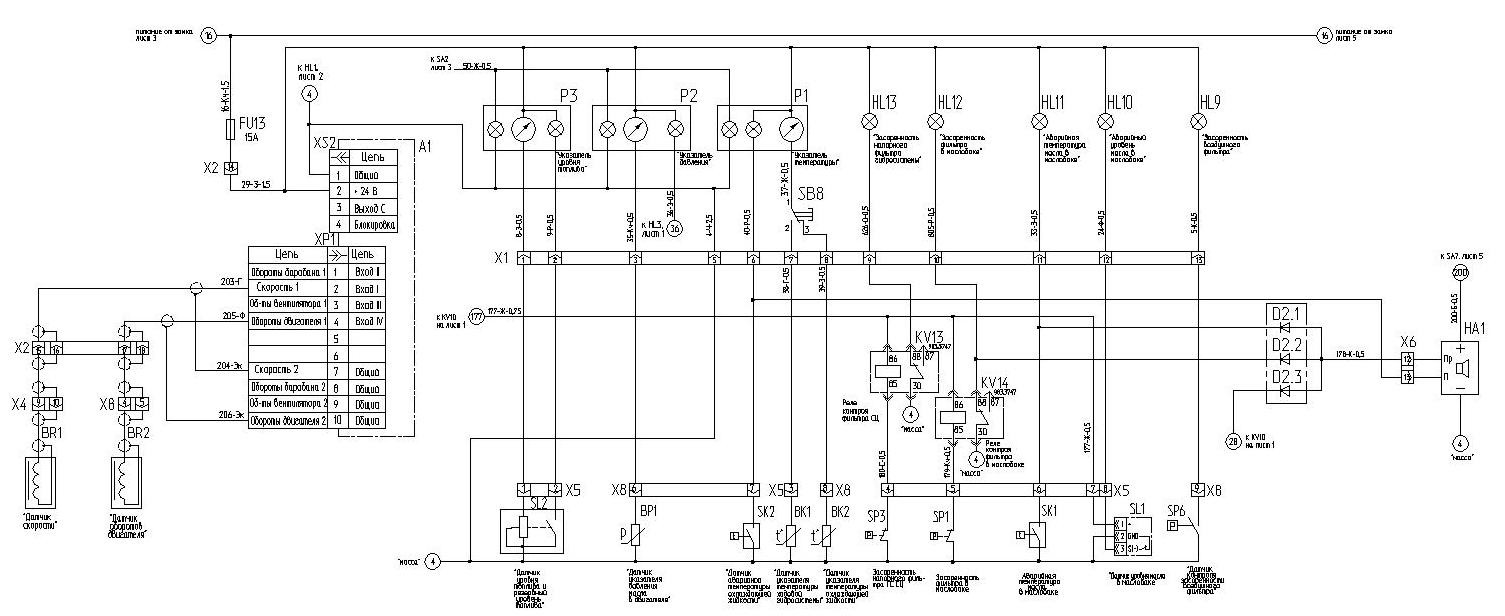

Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-100 (лист
1)
ПРИЛОЖЕНИЕ Б

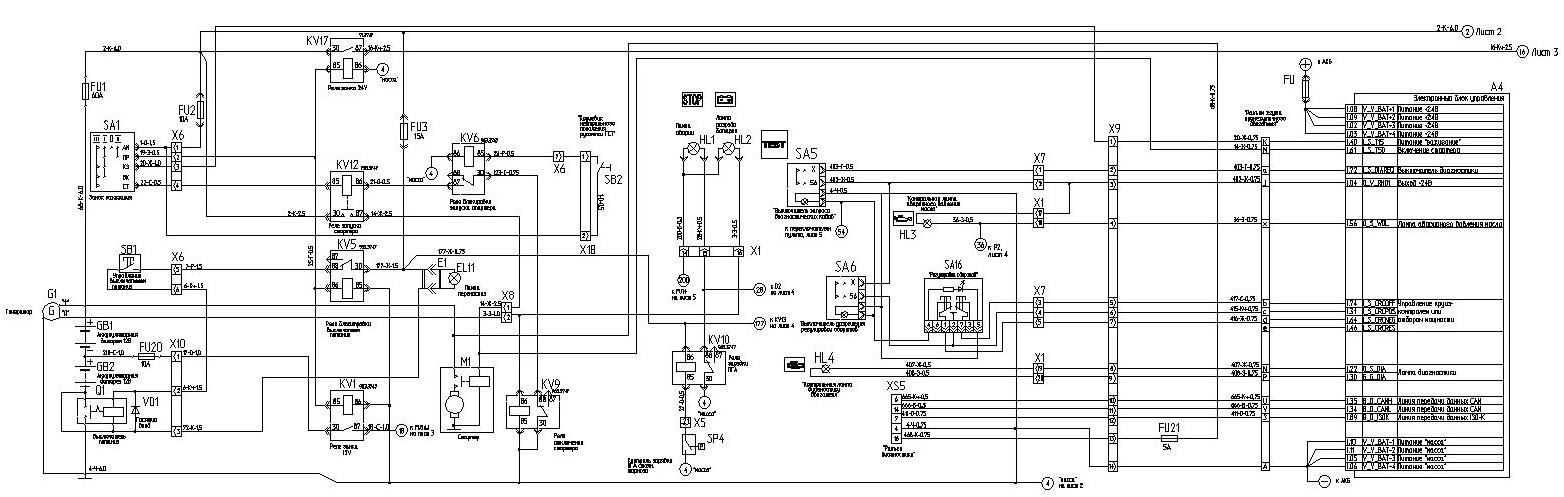

Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-100 (лист
2)
ПРИЛОЖЕНИЕ Б

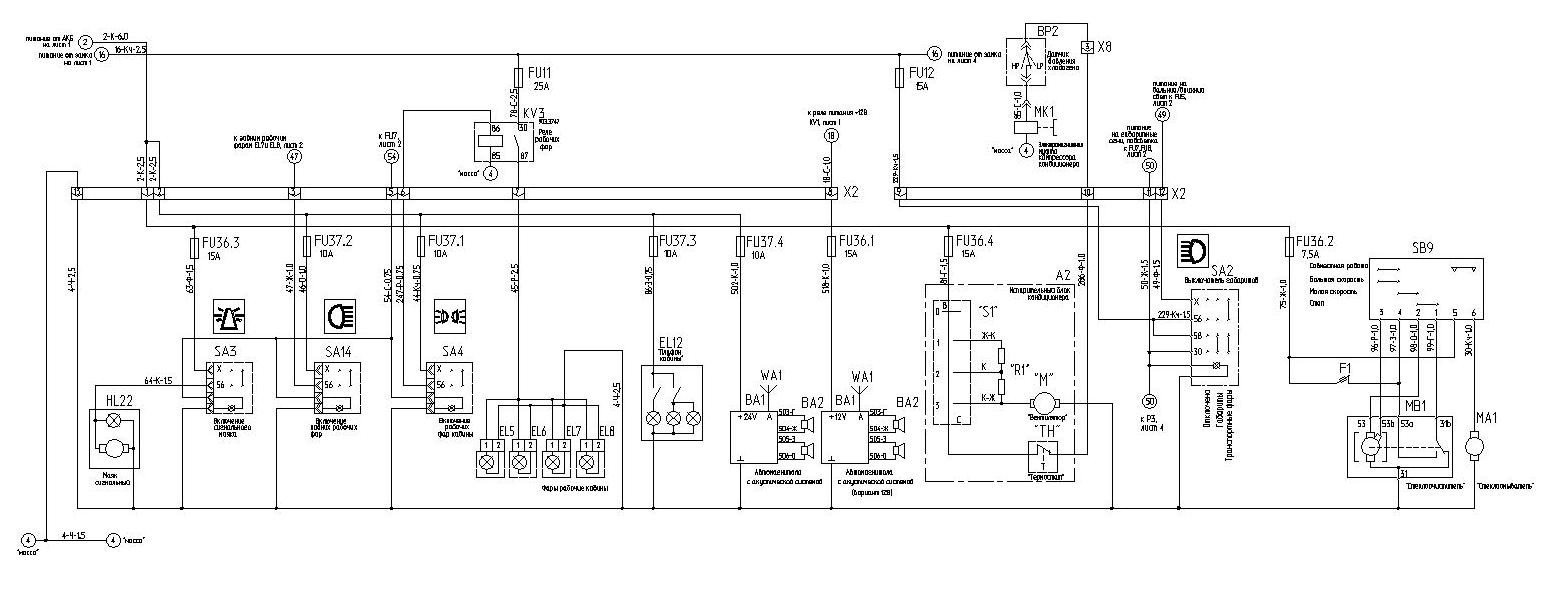

Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-100 (лист
3)
ПРИЛОЖЕНИЕ Б

Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-100 (лист
4)
ПРИЛОЖЕНИЕ Б

Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-100 (лист
5)
ПРИЛОЖЕНИЕ В
(справочное)
ПЕРЕЧЕНЬ
фильтроэлементов гидросистем косилки КС-100 (2015 года выпуска) и периодичность
их замены
Таблица В.1
|
Гидросистема |
Обозначение фильтроэлемента |
Место расположения |
Периодичность обслуживания |
|
Гидросистема |
Фильтроэлемент CKT220FD1 Sofima, Италия (для фильтра KTS220FDBBEP6C)
или
фильтроэлемент P764198 "Donaldson", Бельгия (для фильтра K041598) |
В маслобаке |
ЕТО замена фильтроэлемента по срабатыванию электрического датчика
или один раз в год перед началом уборочного сезона |
|
Гидросистема силовых цилиндров |
Фильтроэлемент напорный CCH302FV1 "ф.Sofima" или
SP-030E20B/4 "ф. Stauff" или
16.9800/S H20XL-E00-0-P
"Bosch" |
Слева на раме в передней части косилки около электрошкафа |
ЕТО замена фильтроэлемента по срабатыванию электрического датчика
или один раз в год перед началом уборочного сезона |
|
Гидросистема |
Сапун (фильтр воздушный) SMBT-47-N-10-0-B04-0
"ф.Stauff"
или ТМ 150 В "ф.Sofima" или BFS 7 P10-F 0 0 "Bosch" |
Сапун (2 шт.), расположен сверху масляного бака гидросистемы |
ТО-1, ТО-2 очи-
стить наружную поверхность сапуна.
Замена через 2 года или каждые 480 часов эксплуатации в течение
двух сезонов |
| |
Масло см. перечень допустимых к применению масел (Приложение В,
таблица В.2) |
Маслобак расположен за кабиной, объем около 90 л |
Замена один раз в год перед началом сезона или каждые 480 часов
эксплуатации в течение одного уборочного сезона |
Таблица В.2
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Перечень гидравлически масел рекомендуемых к применению в гидросистеме косилки
самоходной КС-100
|
Производитель |
Марка масла HLP (летнее) |
Марка масла HLP (зимнее) |
|
ADDINOL |
Hydraulic Oil HLP 46 |
Hydraulic Oil HLP 32 |
|
ARAL |
Aral Vitam GF46 |
Aral Vitam GF 32 |
|
AVIA |
Avia Fluid RSL 46 |
Avia Fluid RSL 32 |
|
BP |
Energol HLP-HM 46 |
Energol HLP-HM 32 |
|
BELGIN MADENI |
HIDROTEX BS46 |
HIDROTEX BS32 |
|
Bucher Motorex AG |
COREX HLP 46 |
COREX HLP 32 |
|
CASTROL |
HYSPIN AWS 46 |
HYSPIN AWS 32 |
|
EUROL |
Eurol HLP 46 |
Eurol HLP 32 |
|
Kompressol |
Kompressol CH 46 |
Kompressol CH 32 |
|
LIQUI MOLY |
HLP 46 ISO |
HLP 32 ISO |
|
MOBIL |
Mobil DTE Excel 46 |
Mobil DTE Excel 32 |
|
SHELL |
Shell Tellus 46 |
Shell Tellus 32 |
|
STATOIL |
HYDRAWAY HMA46 |
HYDRAWAY HMA 32 |
|
TEXACO |
Rando HD 46 |
Rando HD 32 |
|
TNK (ТНК) |
Hydraulic HLP 46 |
Hydraulic HLP 32 |
|
TOTAL |
Total Azolla ZS 46 |
Total Azolla ZS 32 |
|
SRS |
WIOLAN HS 46 |
WIOLAN HS 32 |
|
ESSO |
Hydraulic Oil HLP 46 |
Hydraulic Oil HLP 32 |
|
Лукойл |
GEYSER ST 46 |
GEYSER ST 32 |
Примечание –
При замене марки или типа масла в гидросистеме необходимо полностью слить
остатки масла.
КС-100-0000000 ИЭ
Приложение

ПРИЛОЖЕНИЕ Д

Таблица В.3
ПРИЛОЖЕНИЕ В
(справочное)
Заправочные объемы
|
Наименование |
Объем, дм3 (л) |
Марка масел и рабочих жидкостей |
|
основные |
заменители |
|
Производитель |
Марка масла |
|
Масляный бак |
120 |
Масло МГЕ-46В
ТУ 38.001347-
2000 |
ADDINOL |
Hydraulic Oil HLP 46 |
|
ARAL |
Aral Vitam GF 46 |
|
AVIA |
Avia Fluid RSL 46 |
|
BP |
Energol HLP-HM 46 |
|
BELGIN MADENI |
HIDROTEX BS46 |
|
Bucher Motorex AG |
COREX HLP 46 |
|
Гидросистема косилки |
140 |
|
CASTROL |
HYSPIN AWS 46 |
|
ESSO |
Hydraulic Oil HLP 46 |
|
EUROL |
Eurol HLP 46 |
|
Kompressol |
Kompressol CH 46 |
|
LIQUI MOLY |
HLP 46 ISO |
|
MOBIL |
Mobil DTE Excel 46 |
|
SHELL |
Shell Tellus 46 |
|
SRS |
WIOLAN HS 46 |
|
STATOIL |
HYDRAWAY HMA 46 |
|
TEXACO |
Rando HD 46 |
|
TNK |
Hydraulic HLP 46 |
|
TOTAL |
Total Azolla ZS 46 |
|
Лукойл |
GEYSER ST46 |
|
Конический редуктор |
1,3 |
Масло ТАД -17
ГОСТ 23652-79 |
Масло ТМ 5-18
ГОСТ 17479.2-85
или масло ТМ 2-18
ГОСТ 17479.2-85 |
|
Цилиндрический редуктор |
2,5 |
Тоже |
То же |
КС-100-0000000 ИЭ Приложение

ПРИЛОЖЕНИЕ Г
|
Место установки лампы |
Тип |
Мощность, Вт |
|
Фары (ближний и дальний свет) |
А24-55+50 |
55+50 |
|
Передние фонари:
-
указатели поворотов
-
габаритный свет
|
А24-21-2 А24-5 |
21
5 |
|
Боковые указатели поворота |
А24-5 |
5 |
|
Задние фонари: |
|
|
|
указатели поворотов и габаритный свет |
А24-21-2 |
21 |
|
стоп-сигналы |
А24-5 |
5 |
|
Фонарь освещения номерного знака |
А24-5 |
5 |
|
Плафон освещения салона |
А24-5 |
5 |
|
Контрольные лампы и лампы освещения приборов |
А24-2 |
2 |
|
Маяк проблесковый (фонарь сигнальный) |
А24-70 |
70 |
|
Рабочая фара |
АКГ24-70-1 |
70 |
(справочное) Применяемые электрические лампы
содержание ..
10
11
|
|
|
