- проверить и при необходимости подтянуть резьбовые соединения мотовила;
- проверить и при необходимости устранить подтекание жидкости из гидросис-

темы жатки.

При задевании крайними пальцами граблин мотовила боковин жатки необходи-

мо переместить мотовило относительно боковин путем перестановки шайб регулиро-
вочных 1 (рисунок 5.5) на валу мотовила или в месте крепления поддержек мотовила
к верхней трубе корпуса жатки.

Для этого необходимо:
а) с левой стороны:
- отсоединить подшипник 2 вала мотовила от штока гидроцилиндра и ползуна;
- грузоподъемным средством приподнять левый край мотовила;
- снять  подшипник  с  вала  мотовила  и  переставить  шайбы  регулировочные  в

нужную сторону;

- установить подшипник на вал мотовила и соединить его с ползуном и штоком

гидроцилиндра;

- закрепить подшипник от осевого смещения болтом 4 на торце вала мотови-

ла;

б) с правой стороны:
- снять ограждение цепного привода мотовила, цепь и звездочку с вала мото-

вила;

- отсоединить подшипник 2 вала мотовила с гидромотором от штока гидроци-

линдра и от ползуна;

- грузоподъемным средством приподнять правый край мотовила;

5

1- шайбы  регулировочные; 2- подшипник; 3- шайба  специальная; 4- болт  торцевой; 5- кожух  защит-

ный

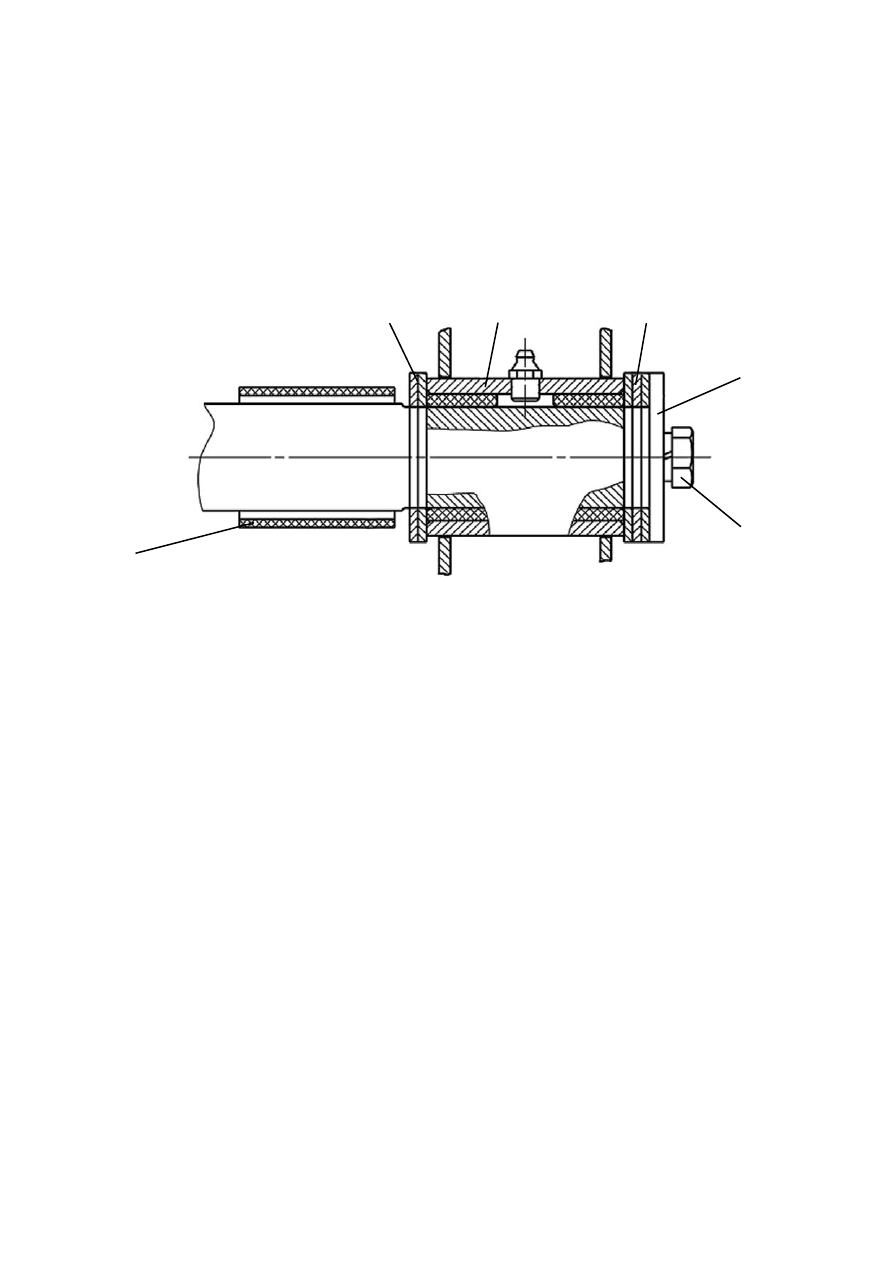

Рисунок 5.5 – Схема перестановки регулировочных шайб

1

2

1

3

4

24

- снять подшипник с гидромотором с вала мотовила и переставить шайбы регу-

лировочные 1 в нужную сторону;

- установить подшипник на вал мотовила и соединить его с ползуном и штоком
гидроцилиндра;
- установить  звездочку  и  цепь,  отрегулировать  натяжение  цепи  и  закрепить

ограждение цепного привода;

в) прокрутить мотовило и убедиться в его правильной регулировке.
ВНИМАНИЕ!  КАСАНИЕ  КРАЙНИХ  ГРАБЛИН  И  ГИДРОЦИЛИНДРОВ  ПОДЪЕМА

МОТОВИЛА К БОКОВИНАМ ЖАТКИ В ПРОЦЕССЕ РАБОТЫ НЕ ДОПУСКАЕТСЯ.

5.3 Управление жаткой

Подъем  и  опускание  жатки,  горизонтальное  и  вертикальное  перемещение

мотовила, включение и выключение жатки (режущего аппарата, привода мотовила и
привода транспортеров) осуществляется с помощью клавиш, находящихся на рычаге
гидростатической трансмиссии (рычаг ГСТ) из кабины энергосредства.

Перемещение транспортеров, регулировка частоты вращения мотовила и транс-

портеров,  изменение  угла  наклона  жатки,  включение  и  выключение  вала  отбора
мощности  (ВОМ)  осуществляется  с  помощью  клавиш  пульта  управления  из  кабины
энергосредства.

Назначение клавиш соответствует нанесенным на них или наклеенным рядом

пиктограммам.

5.4 Порядок работы

В зависимости от рельефа поля, полеглости растений, наличия камней, плот-

ности и влажности почвы необходимо выбрать оптимальную высоту среза и скорость
движения энергосредства.

При уборке низкостебельных культур или полеглых растений башмаки устанав-

ливаются на высоту среза от 60 до 100 мм, а при уборке длинностебельных культур
или растений с зеленым подгоном – на высоту среза от 140 до 180 мм.

Движение энергосредства следует выбирать преимущественно по направлению

борозд, под углом или навстречу полеглости растений.

Положение  мотовила,  его  частота  вращения  и  наклон  граблин  должны  быть

выбраны с таким расчетом, чтобы граблины мотовила активно захватывали (подни-
мали) стебли, подводили и наклоняли их к режущему аппарату и транспортерам, для
чего окружная скорость граблин должна быть выше поступательной скорости энерго-

25

средства в 1,2 - 1,5 раза.

При любых положениях мотовила зазор между пальцами граблин и режущим

аппаратом должен быть не менее 25 мм. Если зазор меньше или мотовило перекошено
относительно режущего аппарата, необходимо отрегулировать его положение путем
вращения регулировочных винтов на поддержках мотовила.

Ежесменно перед началом работы необходимо проверить синхронность рабо-

ты гидроцилиндров подъема мотовила и перемещения его по горизонтали. Для этого
необходимо  несколько  раз  поднять  и  опустить  мотовило,  а  также  переместить  его
вперед и назад.

Рекомендации по установке мотовила указаны на рисунке 5.6  и в таблице 5.1.

Таблица 5.1

Состояние стебля

Параметры установки мотовила (рисунок 5.6)

Высота

среза

стеблей

Н, мм

(рису-

нок 5.6)

Высота А траек-

тории граблин

Высота Б што-

ков гидроци-

линдров, мм

Положение

граблин

Нормальный пря-

мостоящий или

частично полеглый

1/2 длины сре-

занных стеблей

От 0 до 50

Г

100

Высокий (свы-

ше 80 см)

1/2 длины сре-

занных стеблей

Штоки полно-

стью находятся в

гидроцилиндре

В, Г

100

Низкорослый (от

30 до 40 см)

От 1/3 длины

срезанных стеблей

до уровня среза

Штоки полно-

стью находятся в

гидроцилиндре

Д, Е

50

Полеглый

Концы граб-

лин должны ка-

саться почвы

Штоки выдвинуты

на максималь-

ную величину

Е, Ж

От 50

до 150

При  работе  осуществлять  контроль  выполнения  технологического  процесса  и

соблюдать следующие требования:

- движение агрегата должно быть прямолинейным;
- жатка должна работать на полную ширину захвата;
- режущий аппарат не должен захватывать землю и наезжать на препятствия;
- транспортеры не должны пробуксовывать;
- мотовило не должно иметь чрезмерно больших оборотов, что может привести

к повышенным потерям (выбиванию зерна, обрыву колосьев и т.д.)

При работе на влажном фоне, для снижения вероятности повреждения рабочих

органов жатки необходимо выполнять следующие рекомендации:

26

- уменьшить скорость движения жатки;
- периодически  осуществлять  осмотр  транспортеров,  при  налипании  массы

проводить очистку;

- увеличить  высоту  среза  для  уменьшения  возможности  попадания  влажной

почвы на транспортеры.

При  неблагоприятных  условиях  работы  (повышенная  влажность,  нагребание

земли при уборке на холмистой местности и при низком срезе) необходимо периоди-
чески перемещать транспортеры для исключения скапливания мелкой массы и земли
между передним швеллером каркаса транспортера и задней стенкой бруса режущего
аппарата. Перемещение транспортеров необходимо осуществлять не менее 2-х раз за
смену.

Рисунок 5.6 - Положение граблин мотовила
