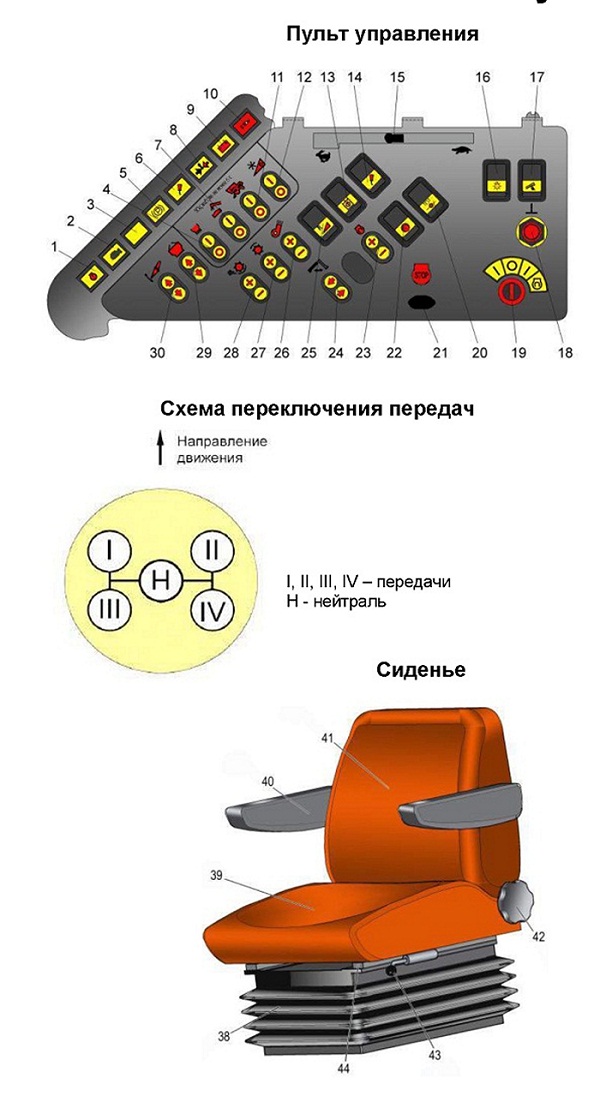

Комбайн КЗС-1218. Пульт управления. Сиденье
1 - контрольная лампа «Стоп» двигателя SEL
(красная, только для комбайнов с двигателем International
2 - контрольная лампа контроля двигателя CEL (желтая, только для
комбайнов с двигателем International)
3 - контрольная лампа интервалов обслуживания двигателя CIL (желтая,
только для комбайнов с двигателем International)
4 - резерв
5 - контрольная лампа стояночного тормоза (красная)
6 - контрольная лампа включения централизованной системы смазки
7 - переключатель включения/отключения выгрузки зерна
8 - контрольная лампа включения разгрузочно-предохранительного клапана
(зеленая)
9 - контрольная лампа разряда аккумуляторных батарей (красная)
10 - контрольная лампа аварийных режимов молотилки «Стоп» (красная)
11 - переключатель вкпючения/выключения главного привода молотилки
12 - переключатель включения^выключения привода наклонной камеры и жатки
13 - выключатель питания элеюгрогидравлики
14 - переключатель включения дополнительного цикла централизованной
системы смазки
15 - регулятор оборотов двигателя (только для комбайнов с двигателем ЯМЗ)
16 - выключатель габаритного света/света транспортных фар
17 - выключатель света фары выгрузного шнека
18 - кнопка дистанционного управления выключателя массы
19 - замок зажигания
20 - выключатель запроса диагностических кодов двигателя (только для
комбайнов с двигателем International)
21 - рычаг останова двигателя (только для комбайнов с двигателем ЯМЗ)
22 - выключатель регулятора оборотов двигателя (только для комбайнов с
двигателем International)
23 - переключатель регулятора оборотов коленчатого вала (только для
комбайнов с двигателем International)
24 - переключатель складывания/выдвижения выгрузного шнека
25 - выключатель реверса адаптеров и наклонной камеры
26 - переключатель вариатора вентилятора очистки увеличение/снижение
оборотов
27 - переключатель вариатора молотильного барабана увеличение/снижение
оборотов
28 - переключатель зазора подбарабанья увеличение/уменьшение зазора
29 - переключатель открывания/закрывания надставки зернового бункера
30 - переключатель выдвижения/втягивания гидроцилиндров рамки наклонной
камеры
31 - пульт

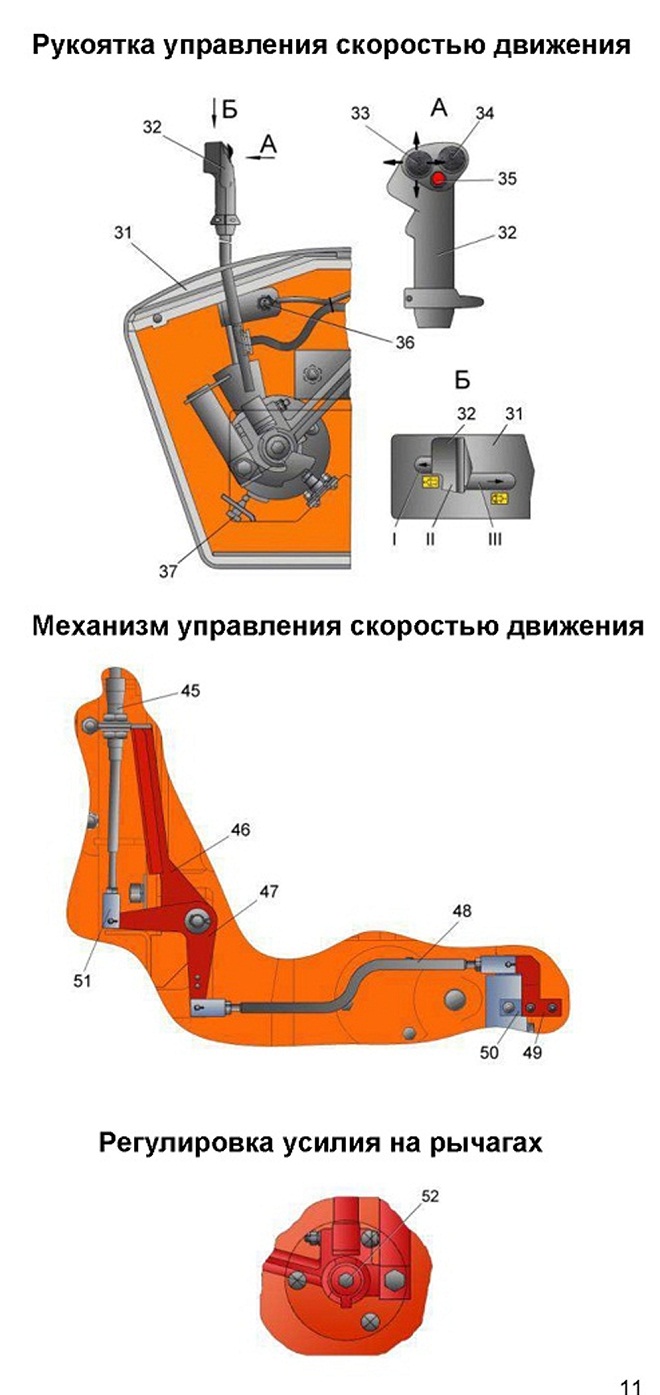

32 - рукоятка управления скоростью движения
33 - переключатель управления навеской и оборотов мотовила
34 - переключатель управления мотовилом
35 - выключатель кнопочный экстренной остановки жатки
36 - выключатель концевой нейтрального положения рукоятки управления
скоростью движения
37 - выключатель концевой заднего хода
38 - чехол
39 - подушка сиденья
40 - подлокотник
41 - спинка
42 - рычаг фиксации наклона спинки
43 - рычаг фиксации продольного перемещения сиденья
44 - рукоятка регулировки сиденья по массе водителя
45 - трос
46 - кронштейн 47, 49 - рычаги 48- тяга
50 - гидронасос
51 - вилка
52 - болт
