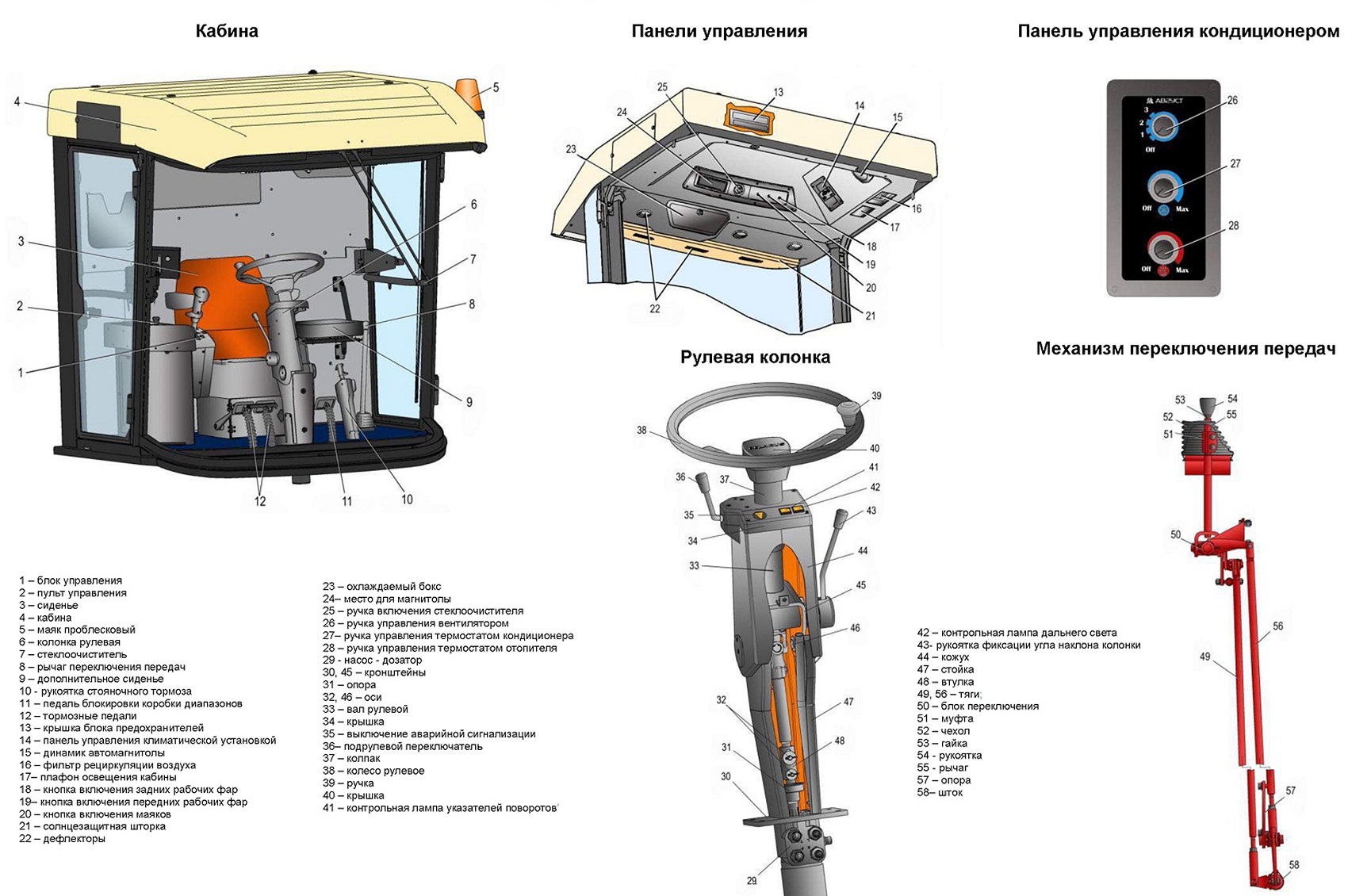

Комбайн КЗС-1218. Кабина. Панели управления. Рулевая колонка

Комбайн КЗС-1218. Кабина. Панели управления. Рулевая колонка

1 - блок управления

2 - пульт управления 3- сиденье

4 - кабина

5 - маяк проблесковый

6 - колонка рулевая

7 - стеклоочиститель

8 - рычаг переключения передач

9 - дополнительное сиденье

10 - рукоятка стояночного тормоза

11 - педаль блокировки коробки диапазонов 12-тормозные педали

13 - крышка блока предохранителей

14 - панель управления климатической установкой

15 - динамик автомагнитолы

16 - фильтр рециркуляции воздуха 17- плафон освещения кабины

18 - кнопка включения задних рабочих фар 19- кнопка включения передних рабочих фар

20 - кнопка включения маяков

21 - солнцезащитная шторка

22 - дефлекторы

23 - охлаждаемый бокс 24- место для магнитолы

25 - ручка включения стеклоочистителя

26 - ручка управления вентилятором

27- ручка управления термостатом кондиционера

28 - ручка управления термостатом отопителя

29 - насос - дозатор 30, 45 - кронштейны 31 - опора

32, 46 - оси

33 - вал рулевой

34 - крышка

35 - выключение аварийной сигнализации 36- под руле вой переключатель

37 - колпак

38 - колесо рулевое

39 - ручка

40 - крышка

41 - контрольная лампа указателей поворотов

42 - коктрольная лампа дальнего света 43- рукоятка фиксации угла наклона колонки 44 - кожух

47 - стойка

48 - втулка 49, 56 - тяги

50 - блок переключения

51 - муфта

52 - чехол

53 - гайка

54 - рукоятка

55 - рычаг 57 - опора 58- шток
