2.7.2.2

Регулировка очистки комбайна КЗС-1218

Регулировка открытия жалюзи решет осуществляется в зависимости от количества зернового вороха. При небольших нагрузках, когда воздушного потока достаточно, чтобы вынести большую часть легких примесей, жалюзи следует открыть больше, чтобы не допустить потерь зерна.

Если при рекомендуемых оборотах вентилятора, при отсутствии потерь, зерно в бункере сорное и сходы в колосовой элеватор небольшие, следует уменьшить открытие жалюзи решет до получения требуемой чистоты.

В случае появления потерь недомолотом следует ликвидировать потери, раскрыв жалюзи удлинителя.

Жалюзи решет в закрытом положении должны свободно, без напряжения прилегать друг к другу. Не допускается прилагать усилия на маховике для закрытия жалюзи. Размеры зазоров внесены в таблицу 2.4.
1 Регулировку размера открытия жалюзи решет производите при отсутствии вороха на решетах!

2 С целью исключения закрывания жалюзи решет после регулировки, уменьшение размера в решетах производите вращением регулировочного ключа против часовой стрелки предварительно установив зазор на 4 мм меньше настраиваемого, а затем вращением по часовой стрелке доведите его до требуемого значения!

Таблица 2.4 - Настройка рабочих органов очистки

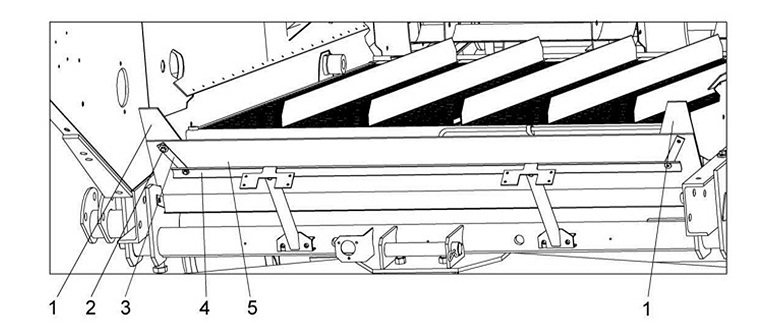

Рисунок 2.18 - Установка дополнительных щитков на нижнем решетном стане

1 - дополнительные щитки; 2 - детали крепления; 3, 4 - планки; 5 - щиток

В случае появления повышенных потерь полноценного зерна в полове или щуплого зерна с половой следует установить дополнительные щитки 1 (рисунок 2.18) на нижнем решетном стане.

Регулировка частоты вращения вентилятора

Величина воздушного потока, поступающего на очистку регулируется только при включенном главном контрприводе.



ВНИМАНИЕ: Во избежание выхода из строя моторедуктора вариатора вентилятора ЗАПРЕЩАЕТСЯ производить регулировку частоты

вращения вентилятора без включенного главного контрпривода!

Изменение частоты вращения вентилятора и натяжения ремня контрпривода вариатора производится электроприводом 1 (рисунок 2.19), который вращает в прямую и обратную сторону втулку 18. Установленный на втулке 18 на подшипниках 16 упор 5 упирается пальцами в подвижный шкив 12.

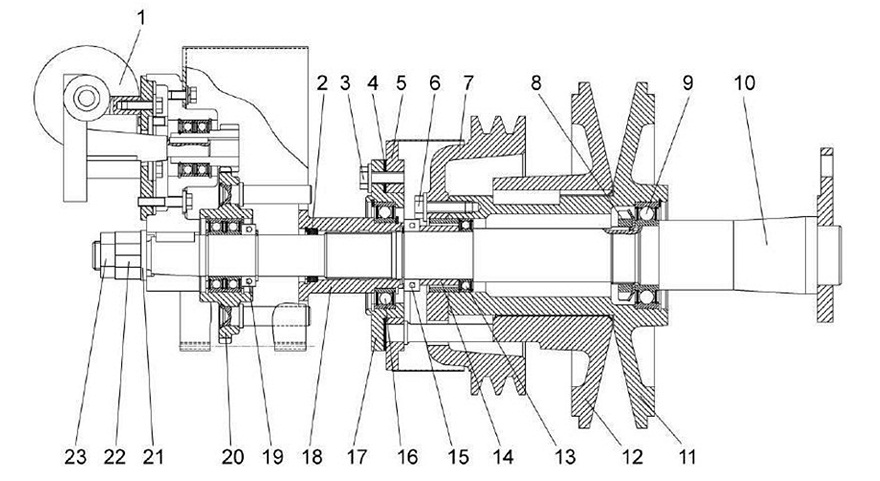

Рисунок 2.19 - Контрпривод вариатора

1 - привод; 2, 4 - прокладки; 3, 6 - болты; 5 - упор; 7, 11, 12 - шкивы; 8, 22, 23 - гайка; 9, 13, 15, 16, 19 - подшипники; 10 - ось; 14, 18 - втулки; 17 - корпус; 20 - колесо; 21 - шайба



Числовую величину частоты вращения вентилятора показывает экран дисплея бортового компьютера в кабине молотилки. Числа оборотов вентилятора в зависимости от убираемой культуры приведены в таблице 2.4.

Замену сайлент-блоков шатунов решетных станов и стрясной доски производите из комплекта ЗИП.

Замену сайлент-блоков подвесок решетных станов и стрясной доски производите только парами (с левой и правой стороны очистки одновременно).

При замене сайлент-блоков их обжатие гайками производите:

- для шатунов - при крайнем заднем (или переднем) положении эксцентрика привода очистки;

- для подвесок стрясной доски, верхнего и нижнего решетных станов

- при среднем верхнем (или нижнем) положении эксцентрика привода очистки.

При замене сайлент-блоков очистки не допускается наличие на них, а также на поверхностях соприкасающихся с ними, смазки. Перед сборкой рабочие поверхности деталей очистки, соприкасающихся с сай-лент-блоками, обезжирить уайт-спиритом или бензином.
