Агрегатирование жатки комбайна КЗС-1218

2.5

Агрегатирование жатки комбайна КЗС-1218

2.5.1 Перед первой навеской жатки на наклонную камеру отрегулируи-те положение сферических роликов 1 (рисунок 2.8) на переходной рамке. Для этого замерьте размеры А (на жатке) и Б (на переходной рамке) и установите ролики в размер В = Б -А. Для чего отпустите гайки 4, переместите ролики 1 в требуемом направлении. Совместите рифленые шайбы 2 с рифлями пластин 3. После регулировки гайки 4 затяните.

Отрегулируйте механизм продольного копирования:

- сомкните переходную рамку с наклонной камерой, втянув штоки гидроцилиндров 2 (рисунок 2.8а);

- изменением длины тяги 1 установите зазор А между втулкой рычага/и тягой 1 - (81+1) мм для жатки ЖЗК-6 или (48+1) мм для жатки ЖЗК-7;
- установите предварительный размер Г между пробкой пружины 6 и шарниром 5 - (148+1) мм для ЖЗК-6 или (138+1) мм для ЖЗК-7.

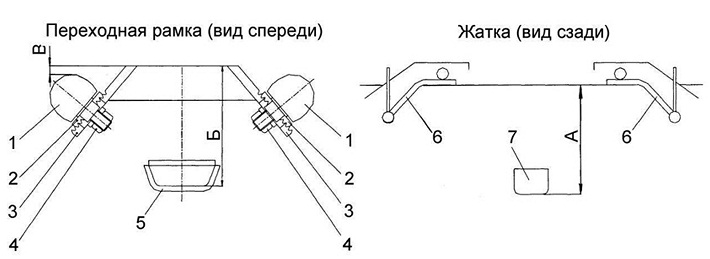

Рисунок 2.8 - Регулировка сферических роликов переходной рамки наклонной камеры

1 - сферический ролик; 2 - рифленая шайба; 3 - пластина; 4 - гайка; 5 - ложе;
6 - откидной упор верхних ловителей; 7 - центральный палец рамы А - размер от нижней поверхности упоров до нижней поверхности центрального пальца рамы жатки;
Б - размер между верхней поверхностью трубы переходной рамки до нижней поверхности ложа;
В - размер от верхней поверхности трубы переходной рамки до верхней сферической поверхности ролика

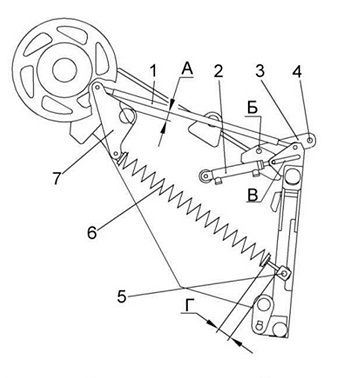

Рисунок 2.8а - Регулировка механизма продольного копирования
1 - тяга; 2 - гидроцилиндр; 3 - кронштейн; 4 - ось; 5 - шарнир; 6 - пружина;
7 - рычаг

Установите башмаки на первую высоту среза.

Установите мотовило в среднее положение.

Полностью выдвиньте штоки гидроцилиндров 2 (рисунок 2.8а).

Опустите наклонную камеру в положение, при котором ось крепления штока гидроцилиндра 2 находится на середине паза В, а башмаки опираются на землю. Натяжением пружины 6 обеспечить нагрузку на башмаках от 700 до 800 Н. Это соответствует усилию подъема на середине пруткового делителя жатки от 250 до 300 Н.

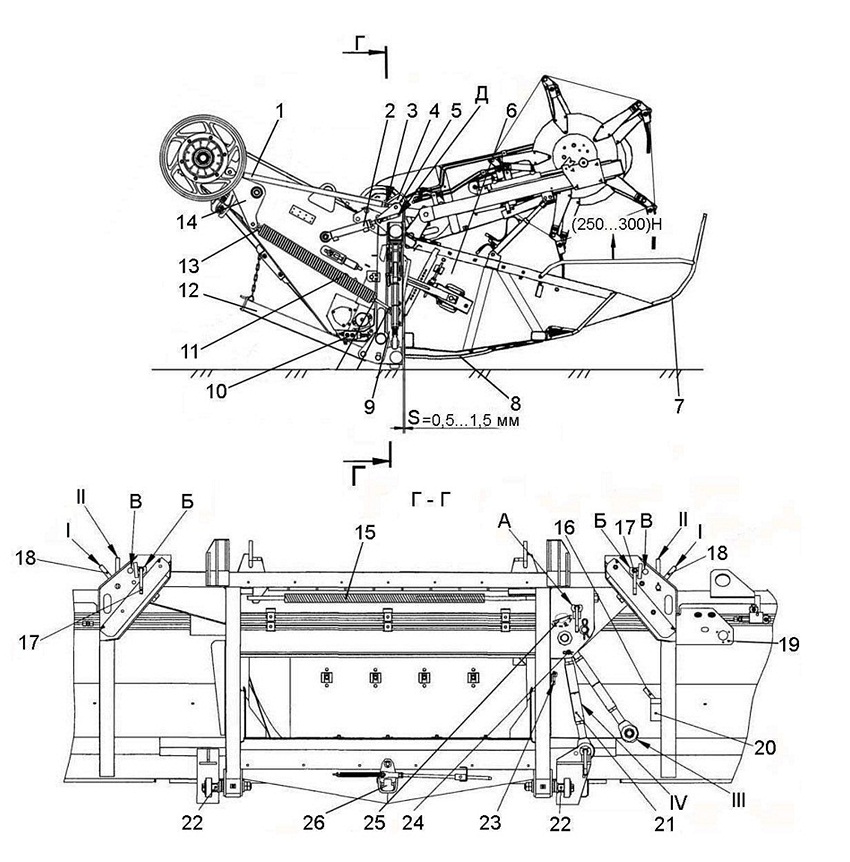

Рисунок 2.9 - Жатка, навешенная на переходную рамку наклонной камеры

1 - регулируемая тяга; 2, 10 - гидроцилиндр; 3 - серьга; 4, 14, 19, 23 - кронштейны;
5 - ось; 6 - жатка; 7 - прутковый делитель; 8 - башмак; 9 - переходная рамка наклонной камеры; 11, 15 - блоки пружин; 12 - упор; 13 - винт; 16, 17 - пальцы-фиксаторы; 18 - рукоятка упора; 20 - втулка; 21 - толкатель; 22 - эксцентрик; 24 - ось со шплинтом; 25 - рычаг двуплечий; 26 - фиксатор; Д - паз
I, II - положение рукоятки упора 18; III - положение толкателя перед навеской и снятием жатки с наклонной камеры, транспортное положение; IV - рабочее положение толкателя
