КОМБАЙН ЗЕРНОУБОРОЧНЫЙ САМОХОДНЫЙ КЗС-5 «ПАЛЕССЕ GS05». Инструкция - часть 8





-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Транспортирование и буксировка комбайна
6
Транспортирование и
буксировка комбайна
6.1
При
транспортировке
комбайна по железной дороге:
- с него демонтируются колеса
ведущих и управляемых мостов мо-
лотилки самоходной, приборы элек-
трооборудования, зеркала заднего
вида, стеклоочистители, поручень на
площадке обслуживания блока ради-
аторов установки двигателя, защит-
ный щиток приводов рабочих органов
очистки, аккумуляторные батареи с
жгутами проводов.
В пункте назначения приемку

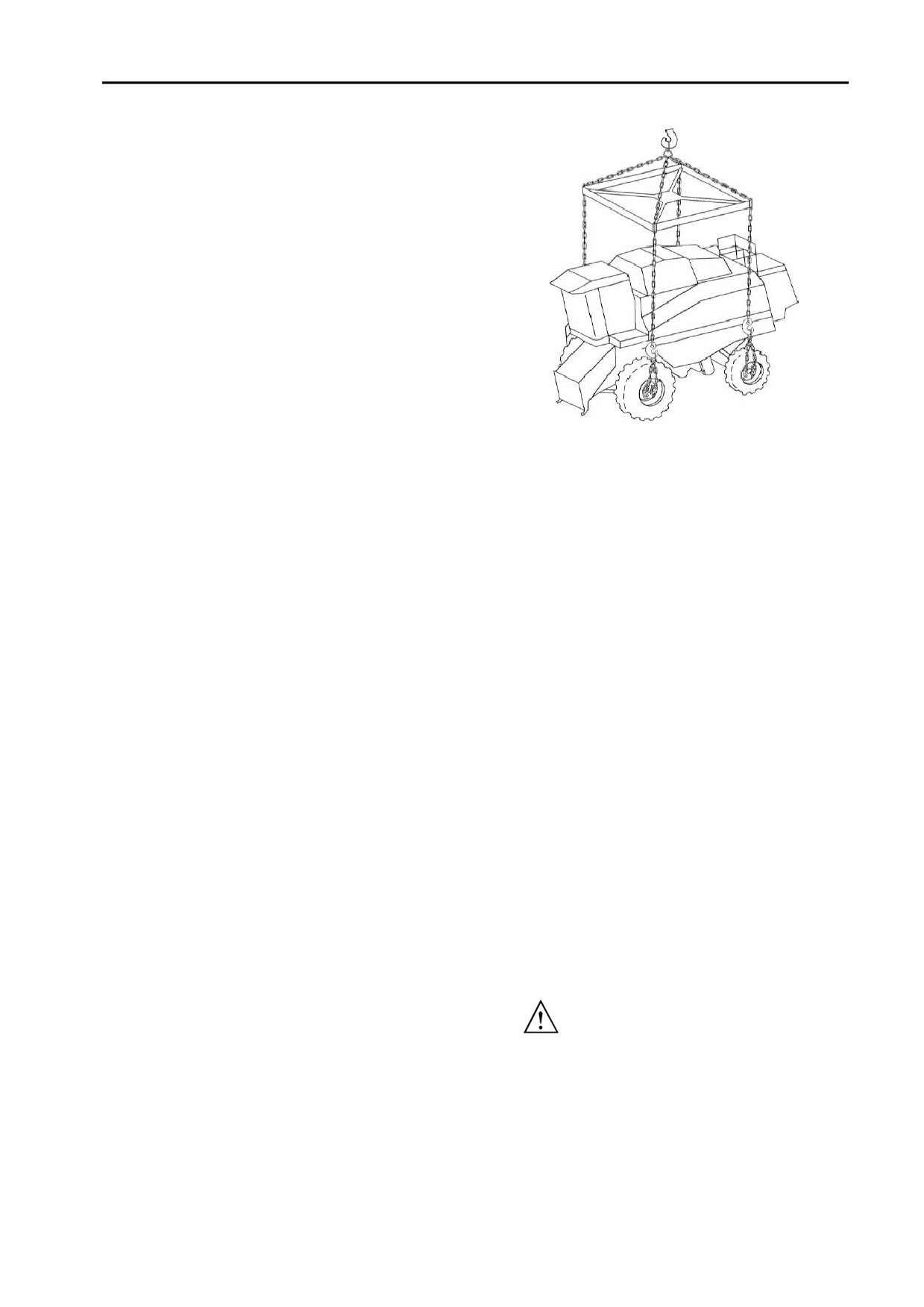

Рисунок 6.1 - Схема строповки моло-
комбайна производят специалисты
тилки самоходной
дилерского центра в присутствии
представителя железнодорожной ад-
министрации.
6.2 Выгрузку молотилки самоход-
ной производят на высокую разгру-
зочную площадку на технологические
подставки. При выгрузке используют
кран грузоподъемностью не менее
15 т.
Строповку молотилки самоходной
производят за транспортные скобы, в
соответствии с рисунком 6.1.
4) проверьте давление в шинах
6.3 Дилерский центр производит
колес ведущих и управляемых мо-
предпродажную подготовку комбайна
стов, при необходимости, доведите
и передает технику потребителю.
его до нормы.
6.4 Транспортирование комбайна
5) проверьте правильность функ-
своим ходом
ционирования установленных демон-
Перед транспортированием своим
тированных приборов электрообору-
ходом:
дования;
1) заправьте двигатель топливом;
6) выверните два болта 1 (рису-
2) проверьте уровень масла в
нок 6.2) на трубе рамы 2 молотилки,
поддоне двигателя, коробке передач
служащие упорами управляемого мо-
и бортовых редукторах ведущего мо-
ста и уложите их вместе с гайками в
ста, баке гидросистемы, наличие
ЗИП.
смазки в подшипниках колес, шарни-
рах рулевых тяг и поворотных кулаках
ЗАПРЕЩАЕТСЯ эксплуата-
и при необходимости произведите
ция комбайна с болтами, служащими
доливку и смазку;
упорами управляемого моста для
3)
проверьте
демонтировку
обеспечения устойчивости молотилки
транспортных скоб с мостов ведущих
при ее транспортировки по железной
и управляемых колес, проверьте
дороги.
крепление дисков колес и при необ-
Транспортирование комбайна в
ходимости подтяните;
хозяйство осуществляйте с соблюде-
нием «Правил дорожного движения»
114

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6 Транспортирование и буксировка комбайна
и требований безопасности настоя-
Буксировка на уклонах допускается
щей ИЭ.
тягачами, масса которых больше
При транспортировке комбайнов
массы комбайна (не менее 14 т). Мак-
на дальние расстояния своим ходом,
симальный радиус поворота при бук-
необходимо через каждые 50 км пути
сировке - 9 м.
делать остановку комбайна, произ-
водить смазку шкворней кулаков по-
воротных, после чего произвести
4-5 полных поворотов управляемых
колес в каждом направлении для рас-
пределения смазки по шкворням ку-
лаков поворотных.
Проверьте затяжку гаек ведущих
и управляемых колес и, при необхо-
димости, подтяните, моменты затяжки
гаек: ведущих колес - 500...560 Н м;
гаек управляемых колес
-
200...220
Н м.
6.4 Буксировка комбайна
6.4.1 Буксировку комбайна в хо-

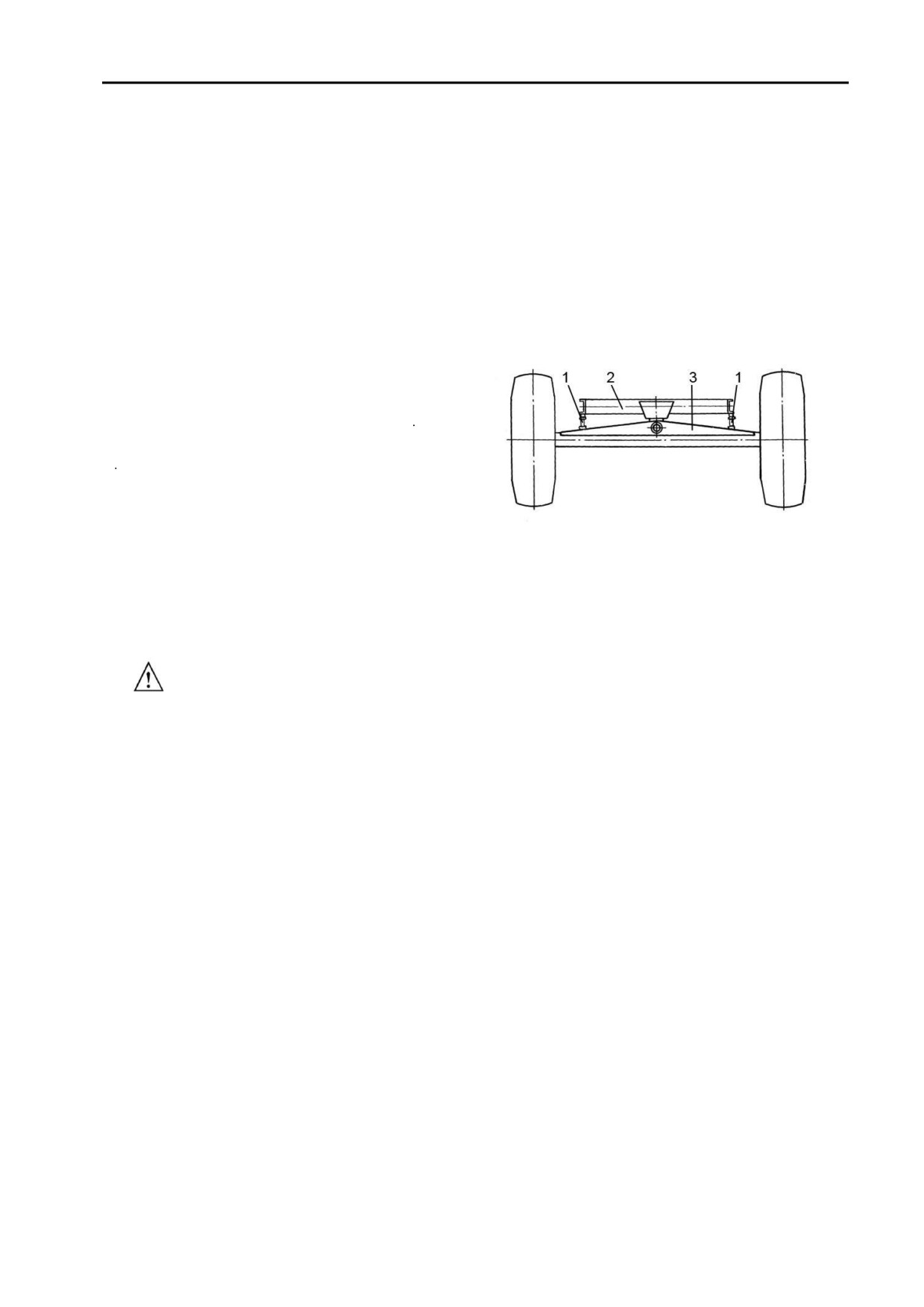

1 - болты; 2 - труба рамы; 3 - балка мо-
зяйственных условиях осуществляйте
ста управляемых колес
со стороны моста управляемых колес
жестким буксирным устройством,
Рисунок 6.2 - Схема фиксации попереч-
присоединенным к кронштейну, при-
ной устойчивости молотилки при транс-
портировке по железной дороге
варенному к задней балке рамы ком-
байна (место для буксировки).
ВНИМАНИЕ: Запрещается
буксировка комбайна за тягово-
сцепное устройство!
6.4.2 Перед буксировкой необхо-
димо проверить: положение рычага
переключения передач - он должен
быть в нейтральном положении, сто-
яночный тормоз выключен, упорные
болты моста управляемых колес
должны быть ввернуты в бобышки,
жатка снята, а также проверьте
надежность крепления колес ведущих
и управляемых мостов.
6.4.3 При буксировке с неисправ-
ным гидроприводом ходовой части
выключите двигатель.
6.4.4 Буксируемый комбайн дол-
жен иметь исправное рулевое управ-
ление и тормоза, а в темное время
суток, при видимости менее 20 м -
освещение сзади.
6.4.5 Скорость буксировки ком-
байна на прямолинейных участках
пути не должна превышать 7 км/ч, на
поворотах - 3 км/ч, на уклонах 2 км/ч.
115

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7 Утилизация
7 Утилизация
бований по безопасности, изложен-
ных в эксплуатационных документах
7.1 Меры безопасности
на кондиционер.
7.1.1 Утилизацию комбайна (или
его составных частей) после оконча-
ЗАПРЕЩАЕТСЯ
попадание
ния срока службы или по результатам
хладогента в атмосферу!
текущего ремонта, технического об-
служивания и хранения производить с
соблюдением общепринятых требо-
ваний безопасности и требований
безопасности, изложенных в настоя-
щей ИЭ.
7.1.2 При разборке комбайна
необходимо соблюдать требования
безопасности инструкций используе-
мого при утилизации оборудования и
инструмента.
7.2 Сведения и проводимые ме-
роприятия по подготовке и отправке
комбайна на утилизацию
7.2.1 Для утилизации комбайн
подлежит разборке в специализиро-
ванных мастерских на сборочные
единицы и детали по следующим
признакам: драгоценные материалы,
цветные металлы, черные металлы,
неметаллические материалы.
7.3 Методы утилизации
7.3.1 Отработанные масла из гид-
росистемы, двигателя и редукторов,
антифриз, электролит, топливо, тор-
мозную жидкость комбайна следует
сливать в специальную тару и сда-
вать для утилизации с соблюдением
требований экологии в установлен-
ном порядке.
ЗАПРЕЩАЕТСЯ сливать
отработанные жидкости на почву, в
системы бытовой, промышленной и
ливневой канализации, а также в от-
крытые водоемы!
7.3.2 При разливе отработанной
жидкости на открытой площадке
необходимо собрать ее в отдельную
тару, место разлива засыпать песком
с последующим его удалением и ути-
лизацией.
7.3.3 Демонтаж, разборку и утили-
зацию составных частей кондиционе-
ра производить с соблюдением тре-
116

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ А
Б - бак масляный; ГБ1, ГБ2 - гидроблоки; Д - дроссель с обратным клапаном; НД - насос-дозатор; Н1, Н2 - насосы шестеренные; ПВ1«ПВ3 - полумуфта внутренняя; РД1, РД2 - реле давления;
ТД1, ТД2 - точки диагностические; Ф1 - фильтр; Ф2 - фильтр напорный.
Гидроцилиндры: Ц1 - рулевого управления; Ц2 - вариатора молотильного барабана; Ц3 - поворота выгрузного шнека; Ц4 - включения вибродна; Ц5 - включения выгрузного шнека; Ц6, Ц7 - подъема
наклонной камеры (жатки); Ц8 - включения ВОМ; Ц9 - привода наклонной камеры; Ц10, Ц11 - горизонтального перемещения мотовила жатки; Ц12, Ц13 - вертикального перемещения мотовила жатки

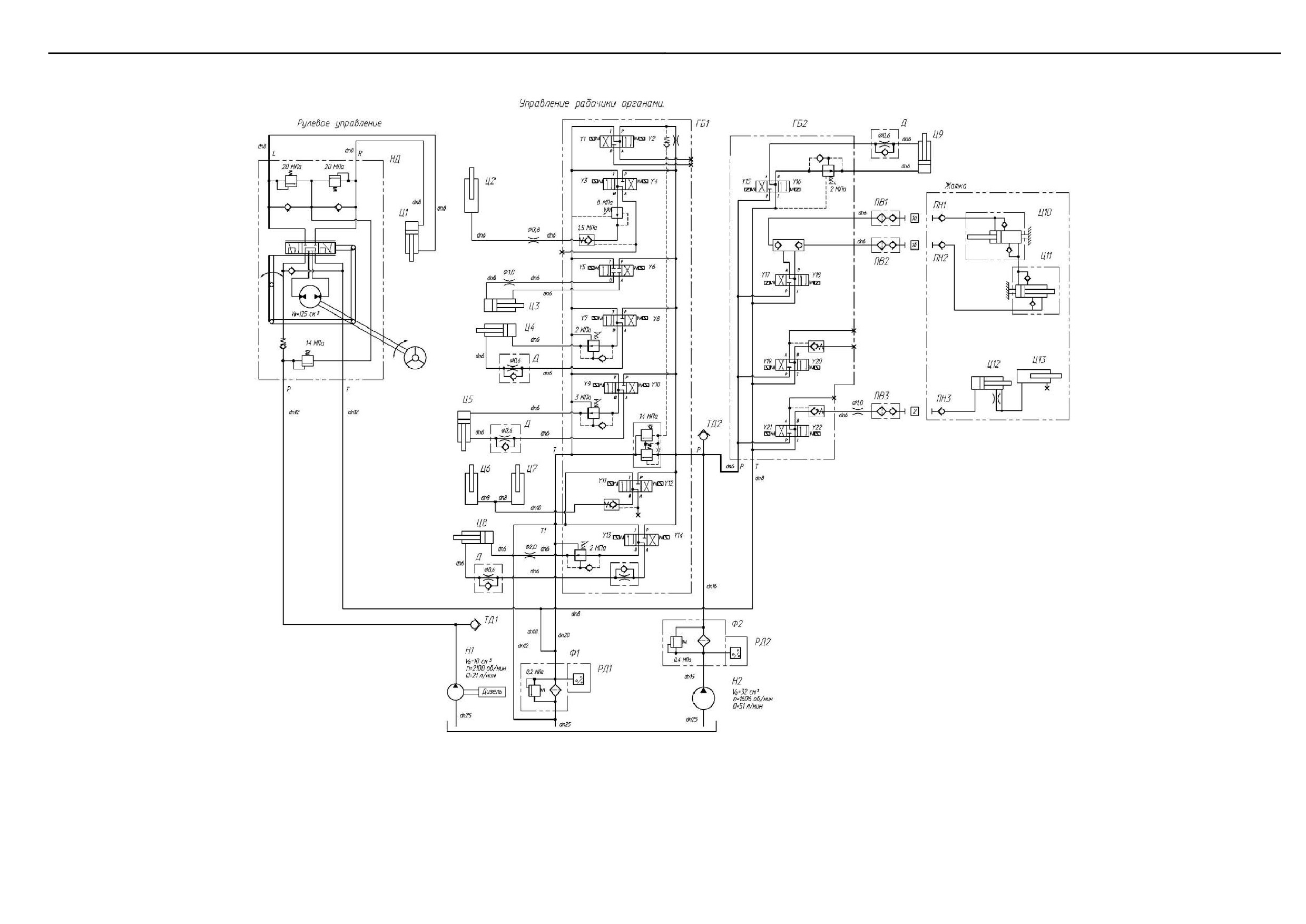

Рисунок А.1 - Схема гидравлическая принципиальная гидросистемы рулевого управления и силовых гидроцилиндров
117

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ А

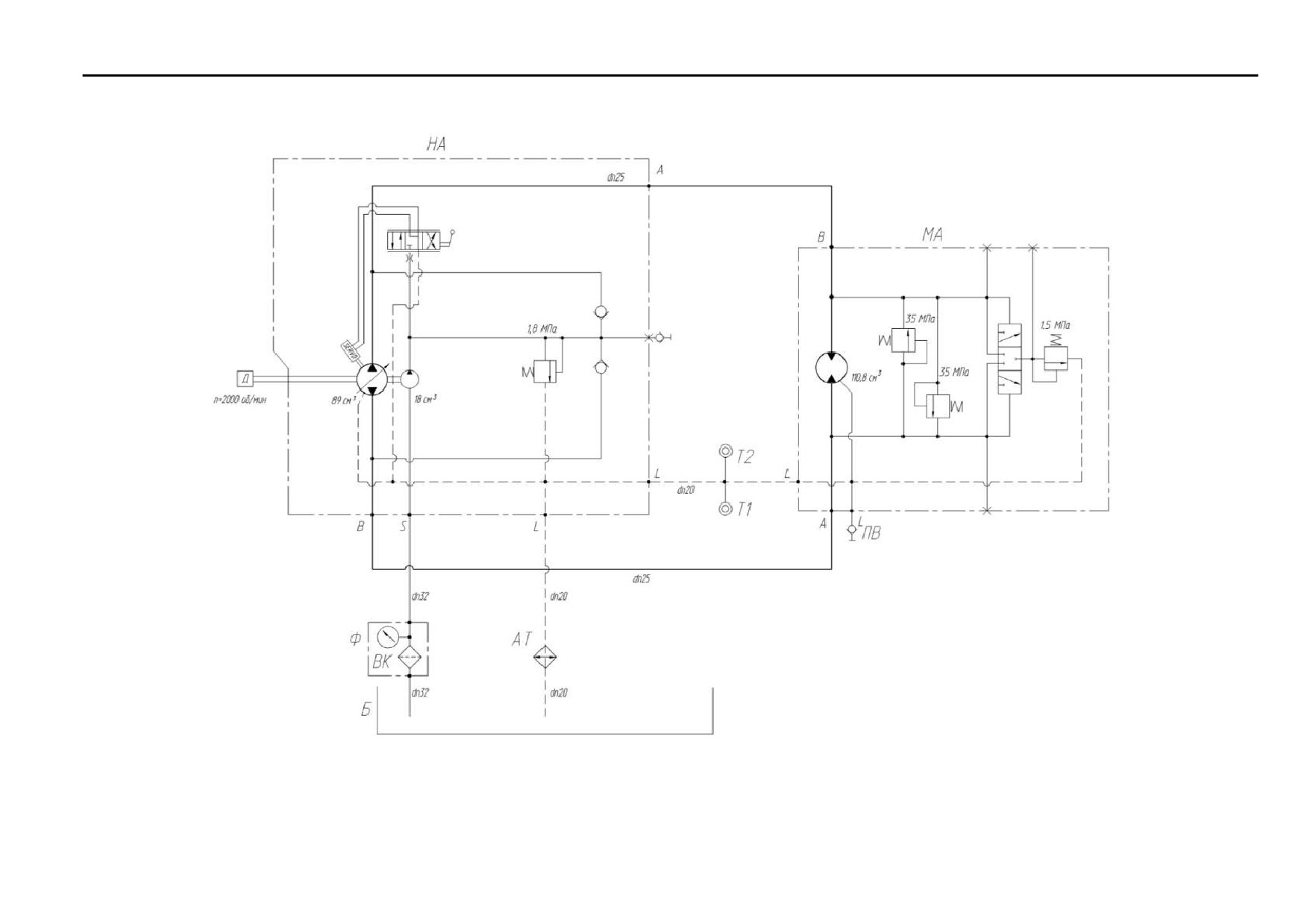

АТ- масляная секция радиатора; Б - бак масляный; МА - гидромотор аксиально-поршневой нерегулируемый; НА - насос аксиально-
поршневой; ПВ - полумуфта внутренняя; Т1 - датчик указателя температуры; Т2 - датчик сигнализатора температуры; ТД - точка диагности-
ческая; Ф - фильтр всасывающий; ВК - вакуумметр
Рисунок А.2 - Схема гидравлическая принципиальная гидросистемы привода ходовой части
118

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б
Перечень элементов схем электрических комбайна
Таблица Б.1
Позиция
Наименование элементов
А1, А7
Сборка диодная СД 5
А3
Блок БИЧ-У.03
А4, А5
Сборка диодная СД 9 ОК
А10
Испарительный блок со жгутом в сборе 03-131000-25
В1,B2
Датчик бесконтактный индуктивный ДИ-321-02.1
ВА1
Магнитола автомобильная URAL RM-252SA для Гом-
сельмаш
ВА2
Акустическая система URAL AS-U1301 для Гомсель-
маш
ВК1, ВК2
Датчик указателя температуры жидкости ДУТЖ-01
ВР1
Датчик давления ДД-10-02
ВР2
Датчик давления хладогента Н11-001-378
BR1...BR4
Преобразователь первичный ПрП-1М
Е1
Светильник ЛП1-93АМ 6 м с выключателем
ЕL1, EL2
Фара 112.03.29-02
EL7... EL10,
Фара рабочая РАУС 14.3711010-16
EL30, EL31, EL12
EL19
Плафон ПО-2
EL23
Плафон ПО-3
EL21
Лампа А24-21-3
HL11
Фонарь освещения заднего номерного
знака
ФП 131 БР 01
F1
Предохранитель 331.3722
FU1
Предохранитель 542.3722 (2123-3722160-01)
FU3, FU13, FU36
Предохранитель 10 А 352.3722 (2110-3722110)
FU5, FU9, FU10, FU14,
Предохранитель 15 А 353.3722 (2110-3722115)
FU16, FU23,
FU27,
FU33
FU4, FU8, FU11, FU12,
Предохранитель 7,5 А 351.3722 (2110-3722107)
FU32
FU19
Предохранитель 25 А 355.3722 (2110-3722125)
FU2
Блок предохранителей БП-8
FU26
Блок предохранителей БП-2
G1
Генератор Г9801.3701-К
GB1, GB2
Батарея 6СТ-190А
НА1
Сигнализатор аварийный СА-1
НА2
Сигнал звуковой безрупорный С313
НА3
Сигнал звуковой безрупорный С314
НА4
Сигнализатор
заднего
хода
разнотональный
DCLB-011001
HL1
Контрольная лампа 24.3803-47
HL3
Контрольная лампа 24.3803-28
HL4
Контрольная лампа 24.3803-05
HL5
Контрольная лампа 24.3803-07
HL6
Контрольная лампа 24.3803-196
HL17
Контрольная лампа 24.3803-20
119

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Продолжение таблицы Б.1
Позиция
Наименование элементов
HL18
Контрольная лампа 24.3803-97
HL19
Контрольная лампа 24.3803-24
HL7, HL9
Фонарь передний многофункциональный 3723.3712
HL8, HL10
Фонарь знака автопоезда ФА-1,1
HL12, HL13
Фонарь задний многофункциональный 7313.3716
HL15
Маяк сигнальный МС-2-24-0 (оранжевый)
КТ3
Реле электронное РЭП-3
KV1
Реле 738.3747-20
KV2, KV5, KV11, KV12,
Реле 983.3747
KV13, KV14
KV4, KV8, KV9, KV10, KV26,
Реле 903.3747-01
KV27
KV36
Реле 903.3747
KV7
Прерыватель ПЭУП-4
М1
Стартер AZJ3353
М5
Электромеханизм D24-21В5-06 M3 N PO
МА1
Стеклоомыватель СЭАТ-18
МА2
Отопитель 25-260010-00
МВ1
Моторедуктор 192 090 021
МК
Электромагнитный клапан муфты компрессора кон-
диционера
P1
Указатель ЭИ8058М
P2
Указатель ЭИ8059М-4
P3
Указатель ЭИ8057М
Q1
Выключатель 1212.3737-07
RU2
Варистор МОВН 1153 25В%%p10% 1000А
SА1
Замок зажигания
SA3
Переключатель подрулевой ПКП-1
SA4
Переключатель 0974-01.01
SA5
Переключатель 0974-01.17
SA20
Переключатель 0974-03.05
SA21
Переключатель 0974-03.04
SA22
Переключатель 0974-03.43
SA10, SA12, SA14, SA19
Переключатель 92.3709-04.109
SA11, SA17
Переключатель 92.3709-04.108
SA13
Переключатель 92.3709-04.110
SВ1
Выключатель ВК24-3
SВ2
Выключатель ВК12-3
SВ5
Переключатель 671.3709
SВ6
Микропереключатель МП2105Л УХЛ 3011 А
SВ3
Выключатель аварийной сигнализации 32.3710М
SВ4
Выключатель ВК12-2
SВ7
Выключатель 2822.3710-01
SВ15
Переключатель 0974-02.47
SВ16
Переключатель 0974-02.44
SВ12, SВ18
Кнопка К-4-2П
SВ13, SВ19
Кнопка К-4-1П
120

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Окончание таблицы Б.1
Позиция
Наименование элементов
SB20
Кнопка восьмиугольная б/ф красная PSW-6A
SB23, SB24
Кнопка четырехпозиционная с нормально разомкнуты-
ми контактами типа 4КНР
SL1
Датчик ДУМП-03
SК1
Датчик аварийной температуры жидкости ДАТЖ-02
SК2
Датчик аварийной температуры жидкости ДАТЖ-03
SР1
Датчик аварийного давления масла ДАДМ
SР5
Выключатель света "стоп" гидравлический ВК12Б-Э
SР6
Клапан сигнализатор засоренности фильтра гидроси-
стемы 24.10.000
SР8
Датчик ДСФ-65
WA1
Антенна автомобильная штыревая «Спутник-003»
ХS3
Розетка Р7-2
YA1«YA22
Электромагнит
121

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б

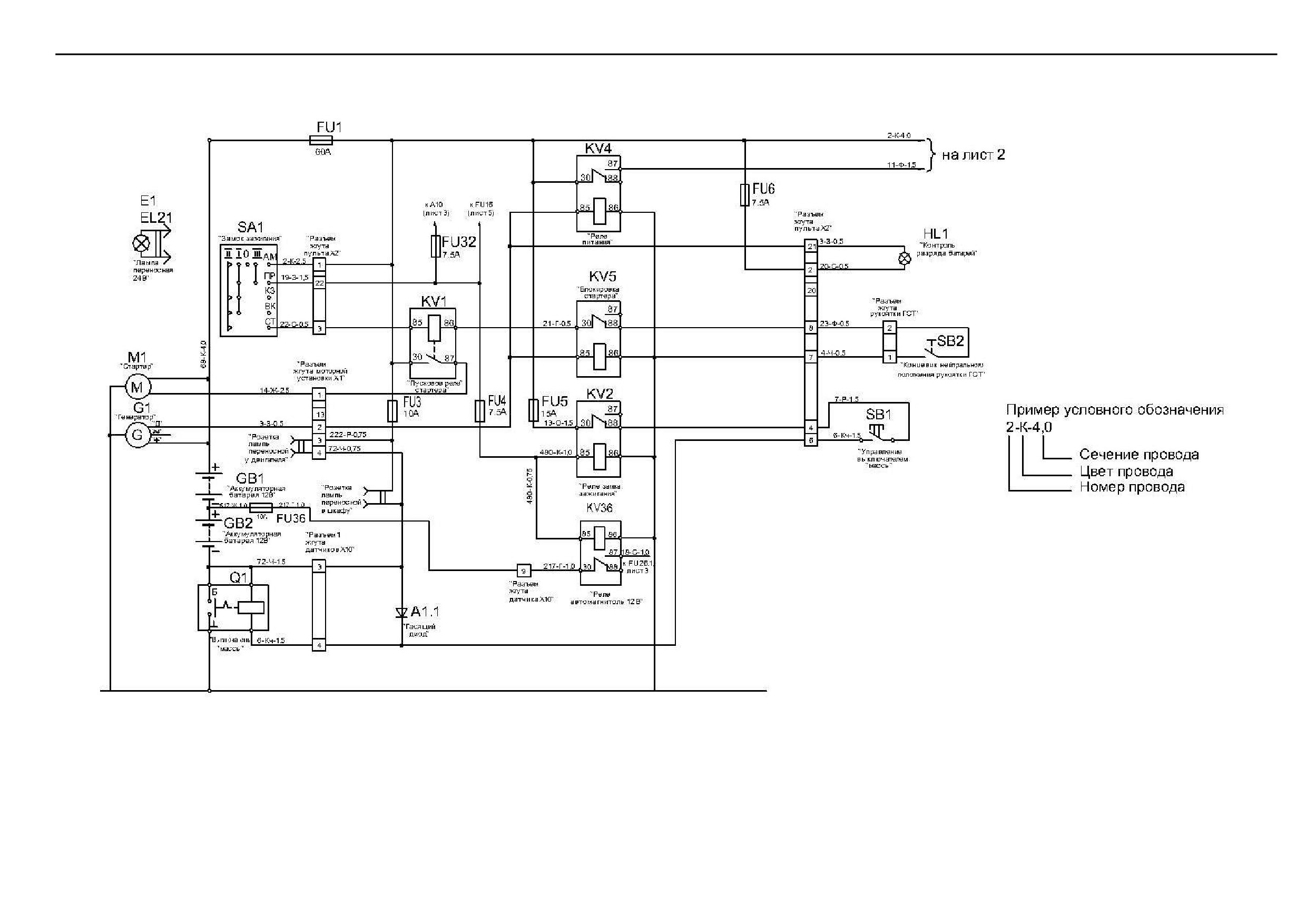

Рисунок Б.1 - Схема электрическая принципиальная комбайна (лист 1)
122

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б

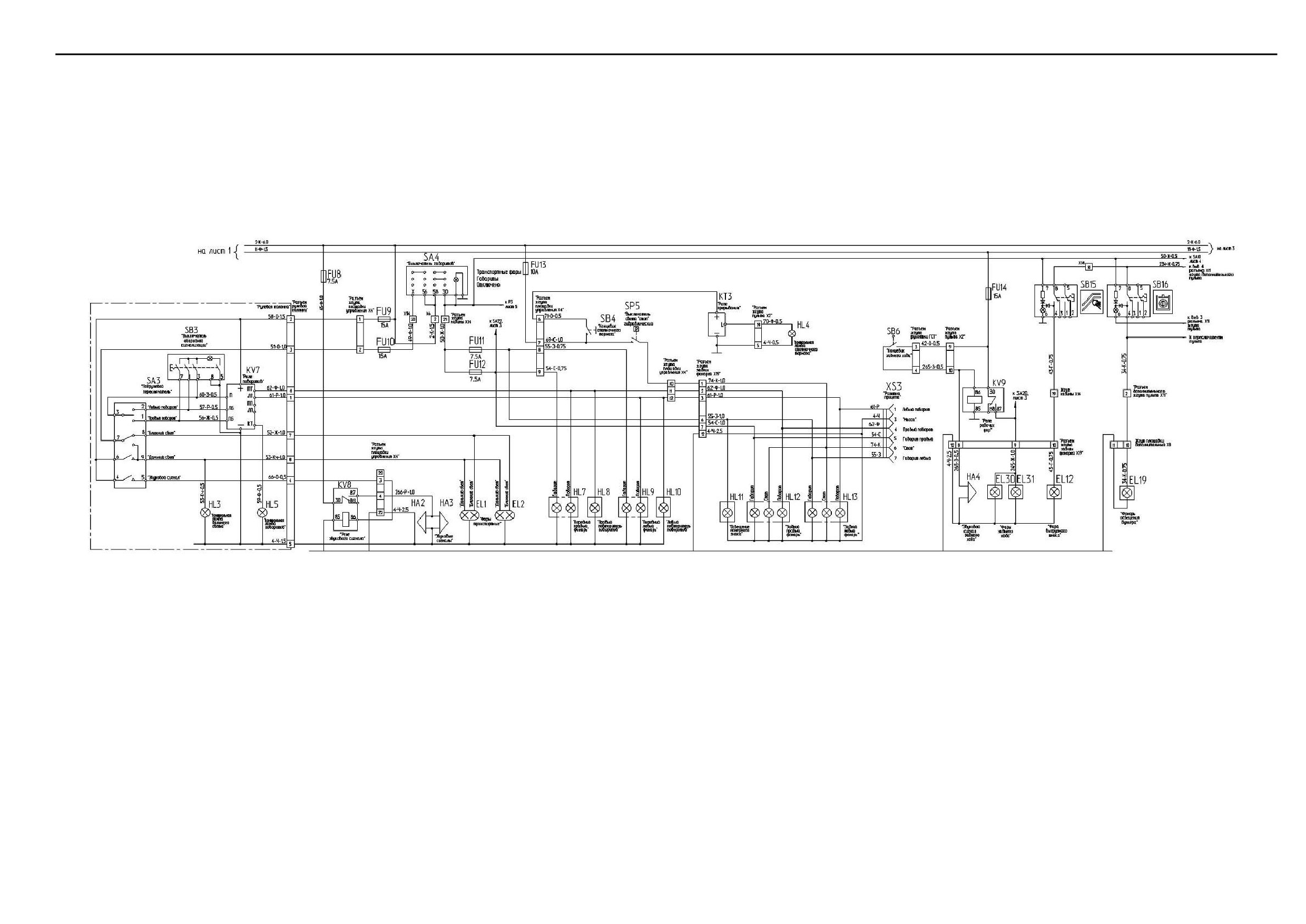

Рисунок Б.2 - Схема электрическая принципиальная комбайна (лист 2)
123

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б

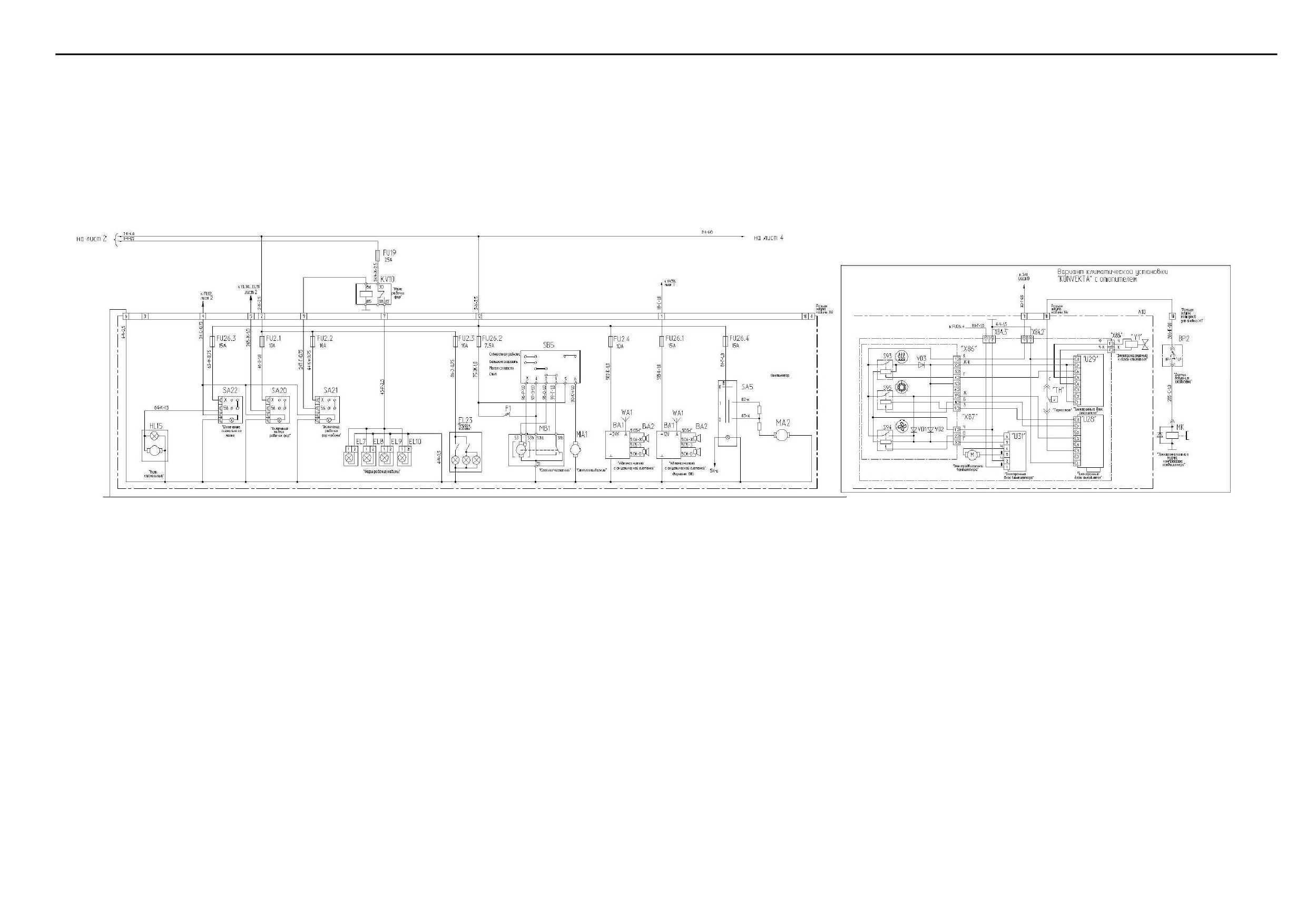

Рисунок Б.3 - Схема электрическая принципиальная комбайна (лист 3)
124

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б

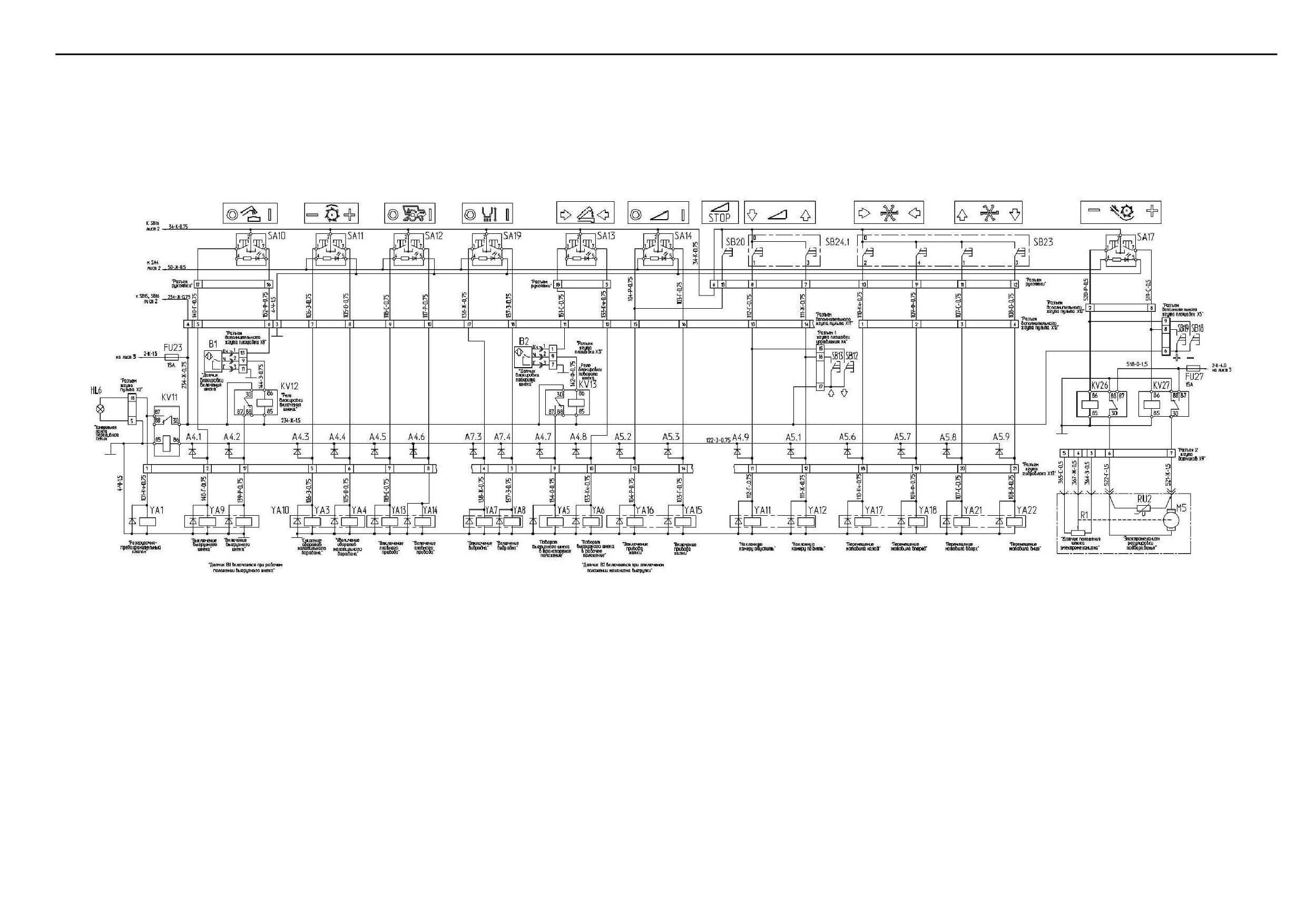

Рисунок Б.4 - Схема электрическая принципиальная комбайна (лист 4)
125

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б

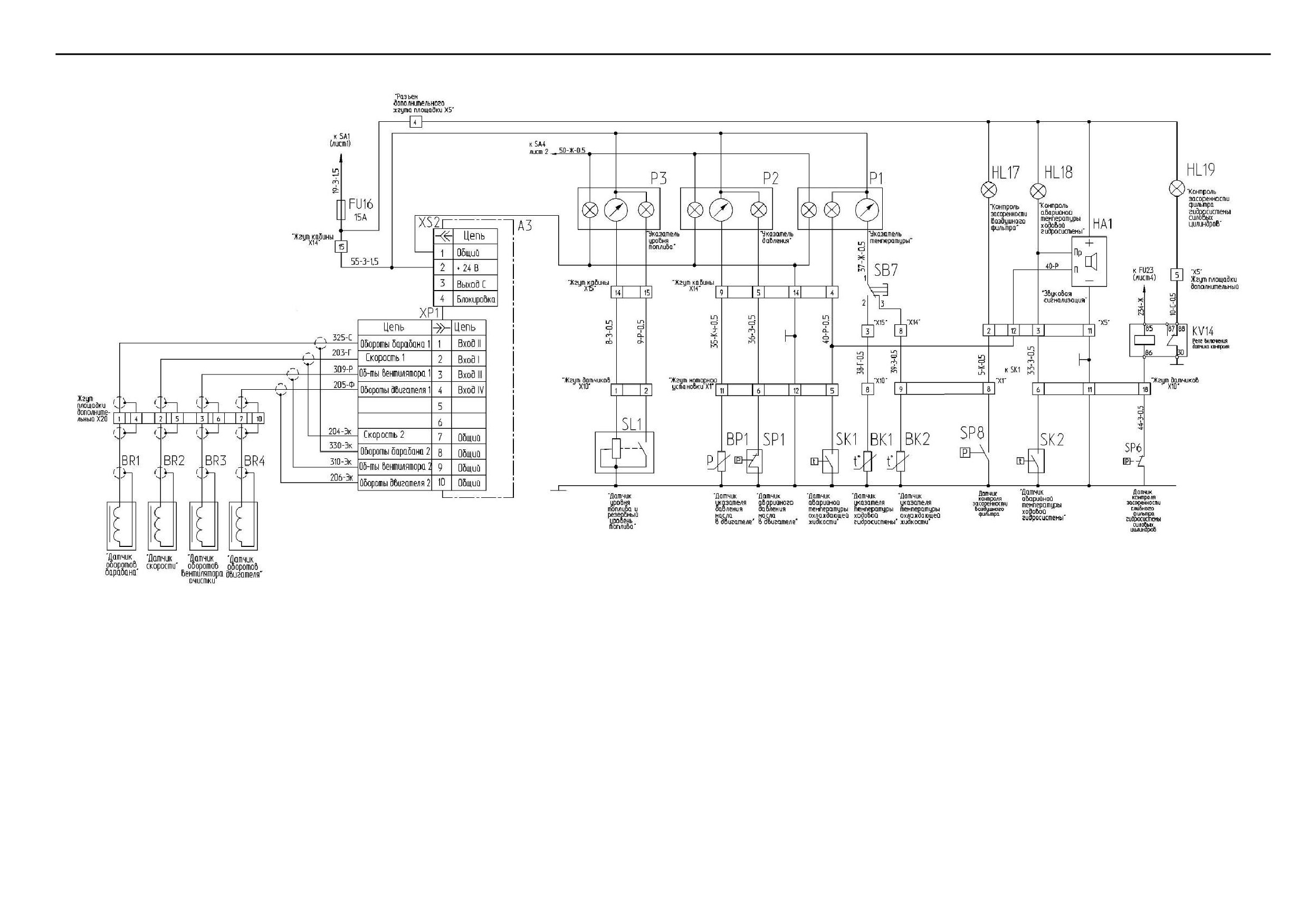

Рисунок Б.4а - Схема электрическая принципиальная комбайна (лист 4)
126

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Б

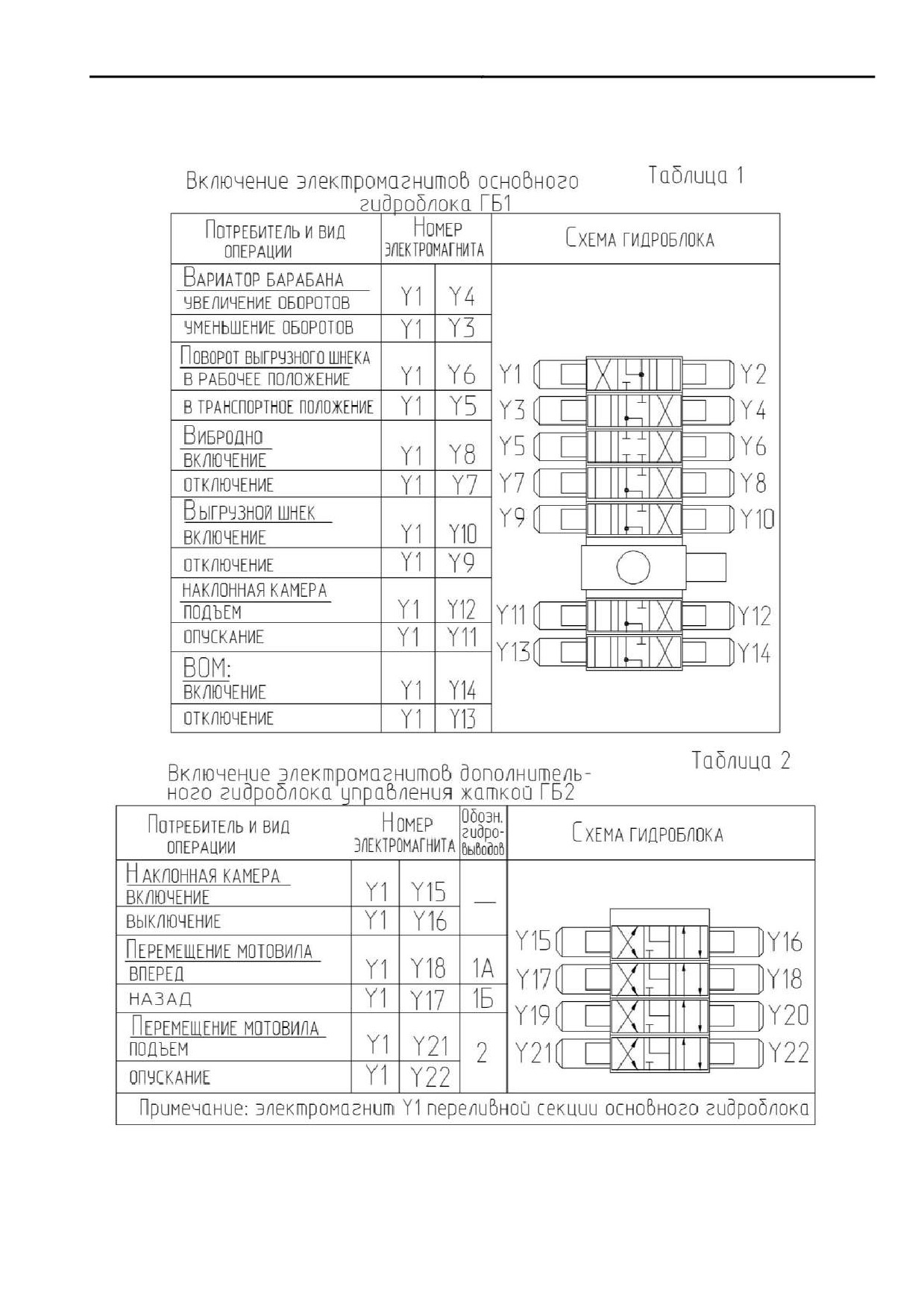

Рисунок Б.5 - Схема электрическая принципиальная комбайна (лист 5)
127

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ В
Заправочные емкости
Объем,
Марка масел и рабочих жидкостей
Наименование
дм3 (л)
Основные
Заменители
Топливо дизельное рекомендованное в руковод-
Топливный бак
300
стве по эксплуатации двигателя
Коробка передач
10
ТАД-17И (ТМ-5-18)
Бортовые редукторы:
- правый
4
ТАп-15В (ТМ-3-18)
- левый
4
Привод гидронасоса
0,4
ТАД-17И (ТМ-5-18)
Гидросистемы гидро-
объемного
привода
Летом:
Летом и зимой:
ходовой части, рулево-
Масло МГЕ-46В
Масло А
го управления и сило-
106
(МГ-30У) (при темпера-
(при температуре окружа-
вых гидроцилиндров
туре окружающей среды
ющей среды не ниже ми-
не ниже минус 70 С)
нус 150 С)
- в том числе бак мас-
ляный
56
Установка трубопро-
Применять другие тор-
Тормозная жидкость
водов
стояночных
2,0
мозные жидкости не
«Роса» или "РОСДОТ-4"
тормозов
допускается
Система охлаждения
60
Охлаждающая жидкость, рекомендованная в
эксплуатационных документах на двигатель
Система смазки дви-
Согласно эксплуатационным документам на двигатель
гателя
128

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ПРИЛОЖЕНИЕ Г
Перечень рекомендуемых масел для гидросистемы комбайна
Рекомендуемые масла
Рекомендуемые масла
Рекомендуемые масла
для зимних условий в
для летних условий в
для тропических усло-
средней Европе
средней Европе
вий
Класс вязкости
Производитель
VG32
VG46
VG68
масла
Тип масла
HVLP
HLP
HVLP
HLP
HVLP
HLP
Марка масла
1
2
3
4
5
6
7
ADDINOL
Hydraulic Oil
Hydraulic
Hydraulic Oil
Hydraulic
Hydraulic Oil
Hydraulic
HLVP 32
Oil HLP
HVLP 46
Oil HLP
HVLP 68
Oil HLP
32
46
68
ARAL
Aral Vitam HF
Aral Vitam
Aral Vitam HF
Aral Vitam
Aral Vitam
32
GF 32
46
GF 46
GF 68
AVIA
Avia Fluid HVI
Avia Fluid
Avia Fluid HVI
Avia Fluid
Avia Fluid HVI
Avia Fluid
32
RSL 32
46
RSL 46
68
RSL 68
Avia Fluid
ZAD 46
BP
Bartran HV 32
Energol
Bartran HV 46
Energol
Bartran HV 68
Energol
HLP-HM
HLP-HM
HLP-HM
32 Bartran
46 Bartran
68 Bartran
32
46
68
Bartran HVX
Autran
Bartran HVX
Bartran
Bartran HVX
32
MBX
46
SHF-S46
68
Brugarolas
Beslux Divol
Fluid
Beslux Divol
Fluid
Beslux Divol
Fluid
HV 32
Drive HM-
HV 46
Drive HM-
HV 68
Drive HM-
32
46
68
Bucher & CIE
COREX EP
COREX
COREX EP
COREX
COREX EP
COREX
Motorex AG
VI 360
HLP 32
VI 510
HLP 46
VI 610
HLP 68
COREX HV
515 Alpine
Granat HV
515
CALTEX
Rando HDZ
Rando HD
Rando HDZ
Rando HD
Rando HDZ
Rando HD
32
32
46
46
68
68
CASTROL
HYSPIN AWH
HYSPIN
HYSPIN AWH
HYSPIN
HYSPIN AWH
HYSPIN
32
AWS 32
46
AWS 46
68
AWS 68
Paradene
Paradene
Paradene
32 AW
46 AW
68 AW
TQ-D
CEPSA
CEPSA
CEPSA
CEPSA
LUBRICANTES,
HIDROSTAR
HIDROSTAR
HIDROSTAR
SA.
HVLP 32
HVLP46
HVLP 68
129















содержание      ..     6      7      8      9     ..
