Терминал ССКМ. Руководство - часть 3





ССКМ



РУКОВОДСТВО



ПО



ТЕХНИЧЕСКОЙ



ЭКСПЛУАТАЦИИ





2.5.1

Описание



конструкции



блока



БСПП



Внешний



вид



блока



БСПП



со



стороны



основания



приведен



на



рисунке

 4.

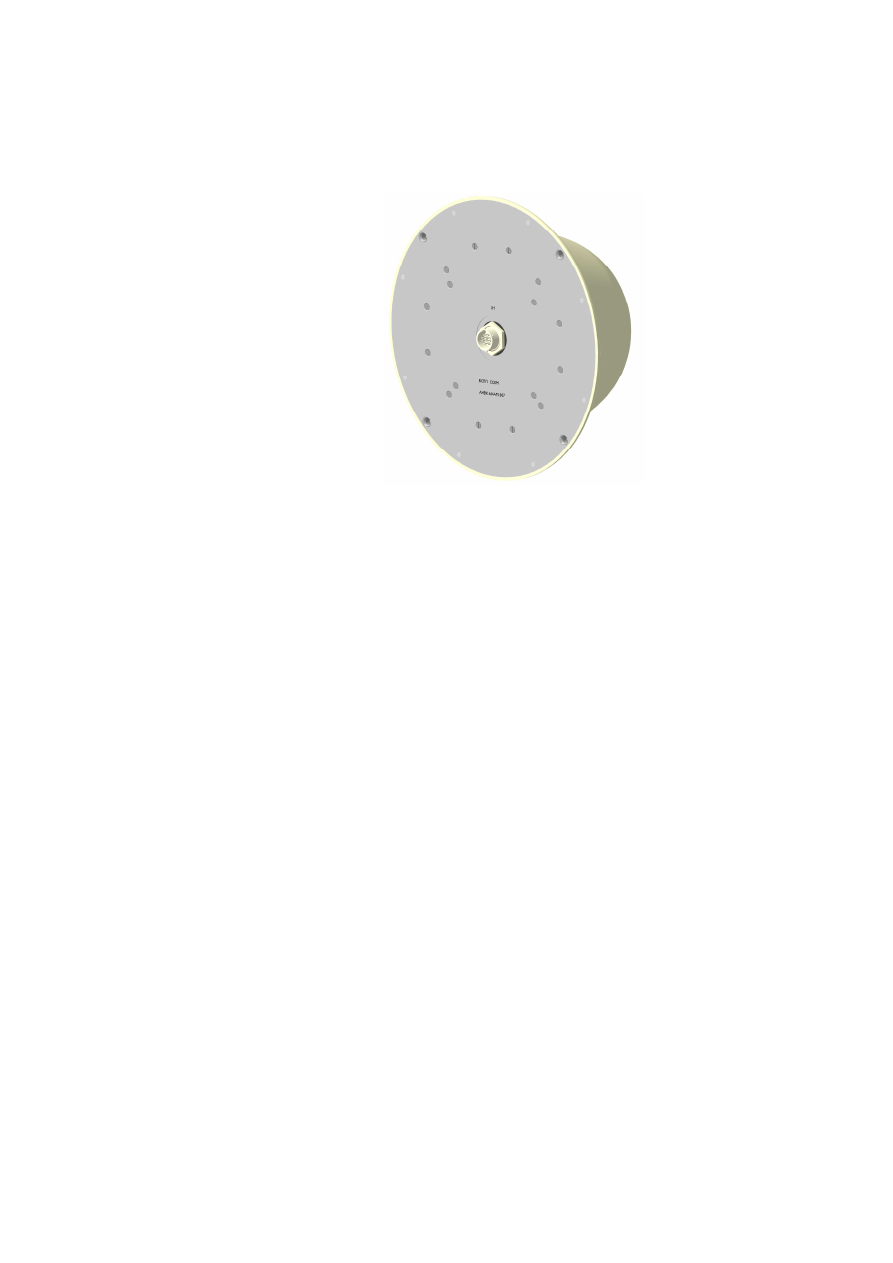

Рисунок

 4 –

Внешний



вид



блока



БСПП



со



стороны



основания



Блок



БСПП



представляет



собой



конструкцию



колоколообразной



формы

К



основанию



выполненному



из



алюминиевого



сплава



крепится



на



стойках



четырьмя



винтами



пла

-

та



управления

Через



отверстия



в



плате



управления



на



четырех



виброгасителях



к



основанию



так



же



крепится



плата



вычислителя

Платы



управления



и



вычислителя



за

-

крываются



экраном



из



алюминиевого



сплава

Экран



по



периметру



припаивается



к



ос

-

нованию

Сверху



к



экрану



четырьмя



винтами



крепится



антенный



модуль

Данная



кон

-

струкция



закрывается



радиопрозрачным



стеклопластиковым



обтекателем

который



крепится



к



основанию



при



помощи



заклепок



и



клея

В



процессе



эксплуатации



БСПП



не



разбирается

Электрическая



связь



с



внешними



устройствами



осуществляется



через



разъем



ОНц

-

БГ

-1

запаянный



в



плату



управления

Габаритный



чертеж



блока



БСПП



приведен



в



приложении



А

ССКМ



РУКОВОДСТВО



ПО



ТЕХНИЧЕСКОЙ



ЭКСПЛУАТАЦИИ





2.5.2

Описание



конструкции



пульта



управления



Конструкция



пульта



управления



представляет



собой



алюминиевый



корпус

состоя

-

щий



из



двух



частей

  (

лицевой



панели



и



задней



крышки

),

соединенных



между



собой



винтами

между



которыми



установлена



печатная



плата



с



расположенными



на



ней



кнопками



управления

датчиком



освещенности



и



дисплеем

Светопроводящие



мно

-

гофункциональные



клавиши

установлены



в



квадратные



прорези



лицевой



панели

Дисплей



защищен



прозрачной



пластиковой



вставкой

приклеенной



к



лицевой



панели

Прямоугольные



окна



под



разъемы



устройств

 USB

в



эксплуатации



закрываются



невы

-

падающими



резиновыми



заглушками

На



внешней



стенке



задней



крышки



расклепан



кронштейн

при



помощи



которого



ПУ



устанавливается



в



держатель

который



в



свою



очередь



крепится



к



борту



ВС

.

Для



внешних



электрических



соединений



используется



кабель



с



разъемом



СНЦ

23.

Габаритный



чертеж



пульта



управления



приведен



в



приложении



А

2.5.3

Описание



конструкции



пульта



тревожной



кнопки



Несущей



силовой



деталью



пульта



является



алюминиевая



передняя



панель

На



ли

-

цевой



стороне



панели



установлен



светопровод

с



внутренней



стороны



крепится



стой

-

ками



печатная



плата



с



кнопкой



и



светодиодами



для



подсветки



надписей



на



светопро

-

воде

.

К



плате



со



светодиодами



через



стойки



крепится



печатная



плата



и



задняя



панель



с



разъемом



ОНц

-

БГ

-1

для



внешних



соединений

Пакет



плат



закрыт



кожухом

Габаритный



чертеж



пульта



тревожной



кнопки



приведен



в



приложении



А

ССКМ



РУКОВОДСТВО



ПО



ТЕХНИЧЕСКОЙ



ЭКСПЛУАТАЦИИ





РАБОТ А



3.1

Включение



терминала



Включение



терминала



осуществляется



автоматически



при



подаче



напряжения



питания



+27

В

.

Выбор



необходимого



режима



производится



клавишами



ПУ

После



включения



питания



и



завершения



процедуры



настройки



терминала



на



экране



ПУ



индицируются

текущие



географические



координаты



ВС

:

-° (

градусы

северной

 (

СШ

или



южной

 (

ЮШ

широты

- °(

градусы

восточной

 (

ВД

или



западной

 (

ЗД

долготы

скорость



ВС



в



км

/

ч

;

курс



ВС



в

 °(

градусах

);

высоту



ВС



относительно



уровня



моря

 (

М

)

в



метрах

;

высоту



ВС



относительно



уровня



земли

 (

З

в



метрах

;

высоту



ВС



барометрическую

.

3.2

Управление



терминалом



с



пульта



управления



Пульт



управления



использует



систему



меню

навигация



по



которому



производится



клавишами

  «

»

и

  «

».

Выбор



нужного



пункта



меню



производится



клавишей

  «

»,

возврат



в



предыдущий



пункт



меню



или



отмена



действия

  –

клавишей

  «

».

Основным



меню



является



перечень



основных



функций



ПУ

:  «

НАВИГАЦИЯ

»,  «

МОНИТОРИНГ

»,

«

СООБЩЕНИЯ

»,  «

НАКОПИТЕЛЬ

»

и

  «

УСТАНОВКИ

».

Переключение



в



основное



меню



производится



одним



или



несколькими



нажатиями



клавиши

 «

».

3.2.1

Просмотр



полетной



информации



Для



просмотра



полетной



информации



необходимо



в



основном



меню



выбрать



пункт



«

МОНИТОРИНГ

»,

затем

  «

БСПИ

»

и



нажать



клавишу

  «

».

При



этом



на



экране



ото

-

бражаются



бортовой



номер



ВС

номер



рейса

состояние



шасси



ВС



и



состояние



дат

-

чика



резерва



топлива

3.2.2

Просмотр



навигационной



информации



Для



просмотра



навигационной



информации



необходимо



в



основном



меню



выбрать



пункт

 «

НАВИГАЦИЯ

»

и



нажать



клавишу

 «

».

При



этом



на



экране



будут



отображена



информация



описанная



в



п

.3.1.

ССКМ



РУКОВОДСТВО



ПО



ТЕХНИЧЕСКОЙ



ЭКСПЛУАТАЦИИ





3.2.3

Просмотр



полученного



текстового



сообщения



Факт



получения



нового



текстового



сообщения



индицируется



пиктограммой







синего



цвета



в



верхней



строке



экрана



ПУ



и



включением



индикатора

 «

Сообщение

»

на



пульте



тревожной



кнопки

 (

см

рисунок

 3).

Для



просмотра



полученного



текстового



сообщения



необходимо



в



основном



меню



выбрать



пункт

 «

СООБЩЕНИЯ

»,

затем



пункт

 «

ВХОДЯ

-

ЩИЕ

».

На



экране



будет



отображен



перечень



полученных



текстовых



сообщений

Не

-

прочитанные



сообщения



в



перечне



отмечены



символом

  ©.

Для



прочтения



нужного



сообщения



необходимо



его



выбрать



клавишами

 «

»

и

 «

»

и



нажать



клавишу

  «

».

3.2.4

Отправка



текстового



сообщения



Для



набора



нового



текстового



сообщения



необходимо



в



основном



меню



выбрать



пункт

  «

СООБЩЕНИЯ

»,

затем

если



предполагается



использовать



существующий



шаблон

пункт

  «

ВЫБРАТЬ



ШАБЛОН

»,

в



противном



случае

  –

пункт

  «

НАПИСАТЬ



НО

-

ВОЕ

».

Во



втором



случае

т

.

е

без



использования



шаблона

необходимо



составить



нужный



текст

Для



ввода



и



редактирования



текста



в



нижней



части



экрана



отображается



ал

-

фавит

в



верхней



части

  –

текст



сообщения

Переключение



между



редактируемым



текстом



и



алфавитом



производится



клавишами

 «

»

и

 «

».

Для



выбора



нужного



символа



алфавита



необходимо

-



пользуясь



клавишами

  «

»

и

  «

»

найти



нужный



символ

  (

текущий



символ



имеет



мигающую



подсветку



синим



цветом

);

-



нажать



клавишу

 «



».

Для



редактирования



текста



необходимо

-



клавишами

 «

»

и

 «

»

найти



место



для



вставки



нового



символа

-



переключиться



в



алфавит



нажав



клавишу

 «

»;

-



следовать



вышеописанной



процедуре

.

Для



удаления



символа



необходимо

-



найти



его

пользуясь



клавишами

  «

»

и

  «

»  (

текущий



символ



имеет



мигающую



подсветку



синим



цветом

);

-



нажать



клавишу

 «



»;

-



выбрать



в



открывшемся



меню



пункт

 «

Удалить



символ

»,

либо

 «

Удалить



все

»;
