Функционально  БУР-ЛК  можно  разделить  на  два  коммутатора  аналоговых
сигналов, коммутатор разовых команд, устройство управления коммутацией
и  обработкой  аналоговых  сигналов  и  разовых  команд,  накопитель  кодовой
информации и модуль питания.
Коммутация  принимаемых  сигналов  производится  в  соответствии  с
адресными кодами, выдаваемыми контроллером устройства управления.
В  коммутаторах  аналоговых  сигналов  регистрируемое  напряжение
масштабируется  (грубое  масштабирование)  и  далее  передается  на
коммутатор аналого-цифрового преобразователя устройства управления.
При  обработке  частотных  сигналов  происходит  выделение  периода
контролируемой  частоты.  Преобразование  периода  в  код  осуществляется
контроллером устройства управления.
В  коммутаторе  разовых  команд  сигналы  формируются  по  уровню
напряжения и поступают на вход контроллера устройства управления.
Датчики  потенциометрических  сигналов  и  терморезисторные  датчики
запитываются  от  встроенных  в  БУР-ЛК  источников  опорного  напряжения
(+5В пот. Iгр., +5В пот. IIгр.) и источников стабильного тока (i1 ... i4).

При  преобразовании  сигналов  от  датчиков  типа  СКТ  необходима
информация о фазе сигнала. Для определения фазы используются два входа
опорного напряжения

~

 400Гц, 36В (опора 1, опора 2).

После  грубого  масштабирования  аналоговые  сигналы  поступают  в
устройство управления для дальнейшей обработки.

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Алгоритм  работы  контроллера  устройства  управления  (УУ) (управление
коммутаторами, обработка результатов преобразования и выдача цифровой
информации  на  регистрацию)  в  виде  «Рабочей  программы  устройства
управления  блока  БУР-ЛК»  хранится  в  постоянном  запоминающем
устройстве (ПЗУ), загружаемом при изготовлении УУ БУР-ЛК.
Информация  в  цифровом  виде  поступает  для  регистрации  в  защищённый
твёрдотельный накопитель (ЗТН-1).
Алгоритм  работы  контроллера  модуля  памяти  ЗТН-1 (управление
процессом  записи  и  воспроизведения  цифровой  информации)  в  виде
«Рабочей  программы  модуля  памяти  БУР-ЛК»  хранится  в  постоянном
запоминающем устройстве (ПЗУ), загружаемом при изготовлении ЗТН-1.
Одновременно  ЗТН-1  обеспечивает  управление  порядком  опроса
коммутационных  каналов  БУР-ЛК  путём  выдачи  управляющих  кодовых
сигналов (инструкций) на контроллер устройства управления. Инструкции
загружаются во второе ПЗУ ЗТН-1 с помощью «Программы загрузки данных
рабочей  программы  в  БУР-ЛК»  и  файла  базы  данных.  Файл  базы  данных
может меняться под другой перечень параметров.
Таким  образом  достигается  универсальность  бортового  устройства
регистрации.
Информация, поступающая на регистрацию при копировании,
распределяется в кадре БУР-ЛК.
Кадр БУР-ЛК состоит из 4 подкадров.
Подкадр содержит 64 слова.
Слово имеет 12 разрядов.
Длительность кадра 4с  (64 слова/с).
Структура кадра приведена на рисунке 3.
Структура слов БУР-ЛК приведена в таблицах 3-6.

Примечание - Контрольная сумма кадра вычисляется с прибавлением бита

переноса разрядов кадра побайтно в формате, принятом
для хранения и пересылок преобразованной информации.

Информация может быть использована при расшифровке
записей лётного происшествия.

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

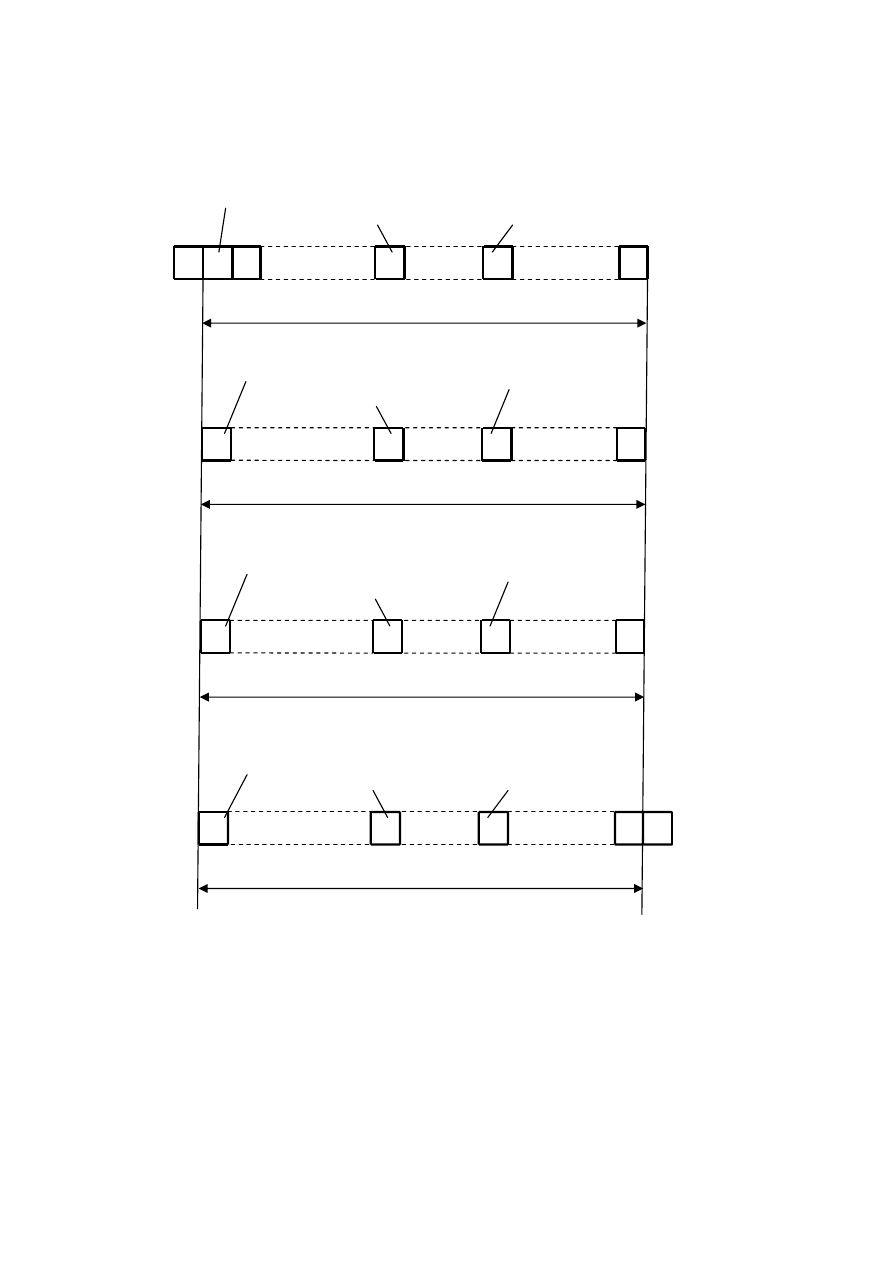

Рисунок 3 Структура кадра БУР-ЛК.

Подкадр 1

64  1  2

33

37

64

   синхро-
   слово 1

256

контрольная сумма
предыдущего кадра

секунды

1

33

37

64

  синхрослово 2

65

минуты

128

Подкадр 3

1

33

37

64

    синхрослово 3

 129

№ ЛА

часы

192

№ включения

Подкадр 2

Подкадр 4

1

33

37

64

   синхрослово 4

 193

№ ЛА

слово
состояния
БУР-ЛК

1

256

БУР-ЛК

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Структура синхрослов

Таблица 3

Разряды двоичного кода

№

подкадра

12 11 10 9 8 7 6 5 4 3 2 1

Восьме-
ричный
код

1  0 0 1 0 0 1 0 0 0 1 1 1 1107
2  0 1 0 1 1 0 1 1 1 0 0 0 2670
3  1 0 1 0 0 1 0 0 0 1 1 1 5107
4  1 1 0 1 1 0 1 1 1 0 0 0 6670

Структура опознавательных данных  (ОД)

Таблица 4

Разряды двоичного кода

Параметр

12 11 10 9 8 7 6 5 4 3 2 1

Контрольная
сумма
предыдущего
кадра

0 0 0 0 2

7



2

6



2

5



2

4



2

3



2

2



2

1



2

0



№ включения  0 0 0 0 2

7



2

6



2

5



2

4



2

3



2

2



2

1



2

0



2

11

  2

10

  2

9



2

8



2

7



2

6



2

5



2

4



2

3



2

2



2

1



2

0



№ ЛА

0 0 0 0 0 0 0 0 0 0 0 2

12



Структура времени

Таблица 5

Разряды двоичного кода

Время

12 11 10 9 8 7 6 5 4 3 2 1

Секунды 0

0

2

3



2

2



2

1



2

0

 0  0  2

3



2

2



2

1



2

0



Минуты 0

0

2

3



2

2



2

1



2

0

 0  0  2

3



2

2



2

1



2

0



Часы 0

0

2

3



2

2



2

1



2

0

 0  0  2

3



2

2



2

1



2

0



десятки

единицы
