Квадрокоптер Xiaomi Mi Drone. Руководство - часть 4

Взлет и посадка с помощью пульта дистанционного

управления

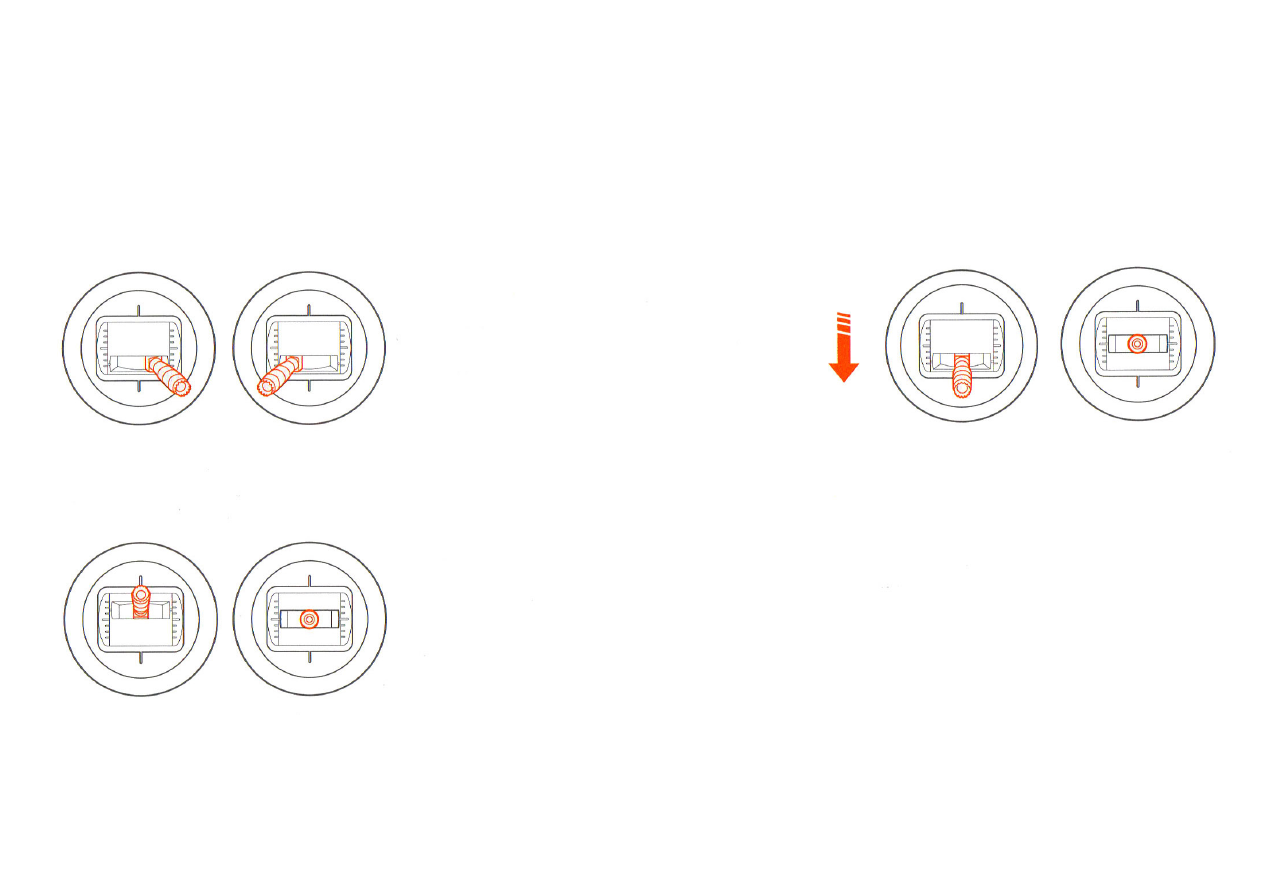

Направьте оба стика пульта дистанционного управления во

внутреннюю нижнюю часть до предела, создав V-образную

форму, и удерживайте в течение 3 секунд. Пропеллер начнет

вращаться.

После начальной прокрутки пропеллера одновременно осла-

бьте два стика.

Уверенно переведите левый стик вверх (выше половины), что-

бы квадрокоптер начал взлетать.

В любое время управления полета ослабьте оба стика пульта

дистанционного управления, после чего квадрокоптер зависнет

в воздухе.

Советы по безопасности: Во время взлета квадрокоптера не-

обходимо уверенно переводить левый стик вверх.  Слишком

медленные действия могут стать причиной переворачивания

квадрокоптера.

Медленно переведите стик вниз
Во время снижения и посадки медленно и уверенно переве-

дите левый стик в нижнее положение, обеспечивая стабиль-

ное снижение квадрокоптера.

После надежного и равномерного соприкосновения ножек

для посадки квадрокоптера с поверхностью земли, переве-

дите левый стик пульта дистанционного управления вниз до

предела и удерживайте его в течение 5 секунд. Двигатель

квадрокоптера выключится.

Советы по безопасности: Квадрокоптер покосился набок или

возникла другая подобная ситуация, после чего двигатель

не выключился автоматически. Одновременно нажмите и

удерживайте в течение 3 секунд  кнопку питания пульта дис-

танционного управления и кнопку автоматического взлета/

автоматической посадки. Электродвигатель квадрокоптера

выключится.

При нормальном полете одновременно нажмите кнопку

питания пульта дистанционного управления и кнопку автома-

тического взлета/автоматической посадки, чтобы избежать

свободного падения квадрокоптера.

13

14

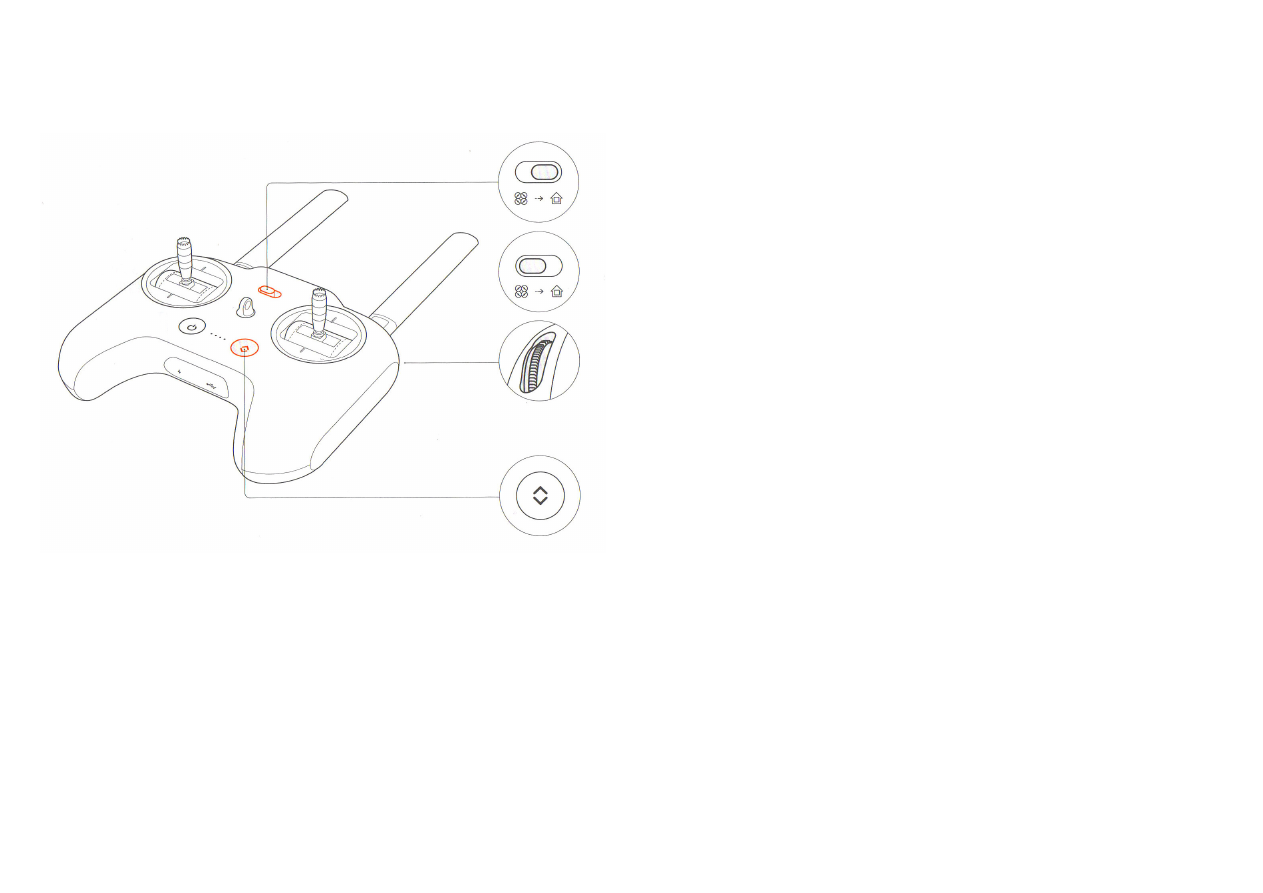

Кнопки быстрого доступа пульта дистанционного

управления

Внимание: Другие кнопки и ролики пульта дистанционного управления

используются для управления PTZ камерой и фотоаппаратом. Пожа-

луйста, смотрите руководство по эксплуатации PTZ камеры и фотоап-

парата.

Во время полета квадрокоптера переведите кнопку Стандартного

полета/Обратного полета (возврата) в правую сторону. Квадрокоптер

автоматически вернется на приблизительное место взлета и автомати-

чески осуществит посадку.

В процессе обратного полета квадрокоптера к месту его взлета, пере-

ведите кнопку Стандартного полета/Обратного полета (возврата) вле-

во. Квадрокоптер зависнет в воздухе в ожидании ручного управления

с помощью стиков на пульте дистанционного управления.

Прокручивая правый ролик пульта дистанционного управления, регу-

лируйте яркость передних белых ходовых огней.

Если кнопка автоматического взлета/автоматической посадки освеща-

ется белым индикатором, квадрокоптер может выполнить автоматиче-

ский взлет или посадку.

Если вас устраивает автоматический взлет квадрокоптера, нажмите

на кнопку один раз, а затем нажмите и удерживайте ее в течение 2

секунд. Квадрокоптер выполнит автоматический взлет.

Если вас устраивает автоматическая посадка квадрокоптера, нажми-

те на кнопку один раз, а затем нажмите и удерживайте ее в течение 2

секунд. Квадрокоптер выполнит автоматическую посадку.

15

Техническое обслуживание и настройка

1. Пропеллер

Пропеллер относится к легко изнашиваемым деталям. Если вы обна-

ружили признаки износа пропеллера, своевременно замените его. В

противном случае, это окажет негативное влияние на использование

квадрокоптера в обычном режиме.

2. Защитная опора

Защитная опора относится к легко изнашиваемым деталям. Если вы

обнаружили признаки деформации или другие повреждения, своевре-

менно замените данную деталь.

Советы по безопасности: Защитная опора предоставляет ограничен-

ное защитное действие. Оператор должен управлять квадрокоптером

в соответствии с правилами техники безопасности: направлять устрой-

ство подальше от людей, животных и других предметов.

3. Батарея

Не бросайте батарею в огонь; не стучите по батарее. Емкость литие-

вой батареи в условиях низкой температуры значительно снижается.

Не используйте ее при температуре ниже -50С .

4. Самодиагностика квадрокоптера

При каждом включении питания квадрокоптер осуществляет самодиа-

гностику. Если самодиагностика не удалась, вы найдете соответствую-

щие оповещения в АРР.

5. Настройка компаса

Если в магнитном поле стрелки компаса произошли изменения, не-

обходимо заново выполнить настройки для безопасного полета. Если

вам необходимо выполнить настройки стрелки компаса квадрокоптера,

откройте АРР и найдите соответствующие оповещения и указания.

6 Код пульта дистанционного управления

При замене пульта дистанционного управления или квадрокоптера,

необходимо заново выполнить синхронизацию кода пульта дистанци-

онного управления с квадрокоптером:

1. Включите квадрокоптер

2. Пульт дистанционного управления выключен. Сначала один раз

нажмите на кнопку питания, а затем нажмите и удерживайте ее до

момента, когда индикатор кнопки начнет быстро мигать. Включился

режим синхронизации пульта дистанционного управления.

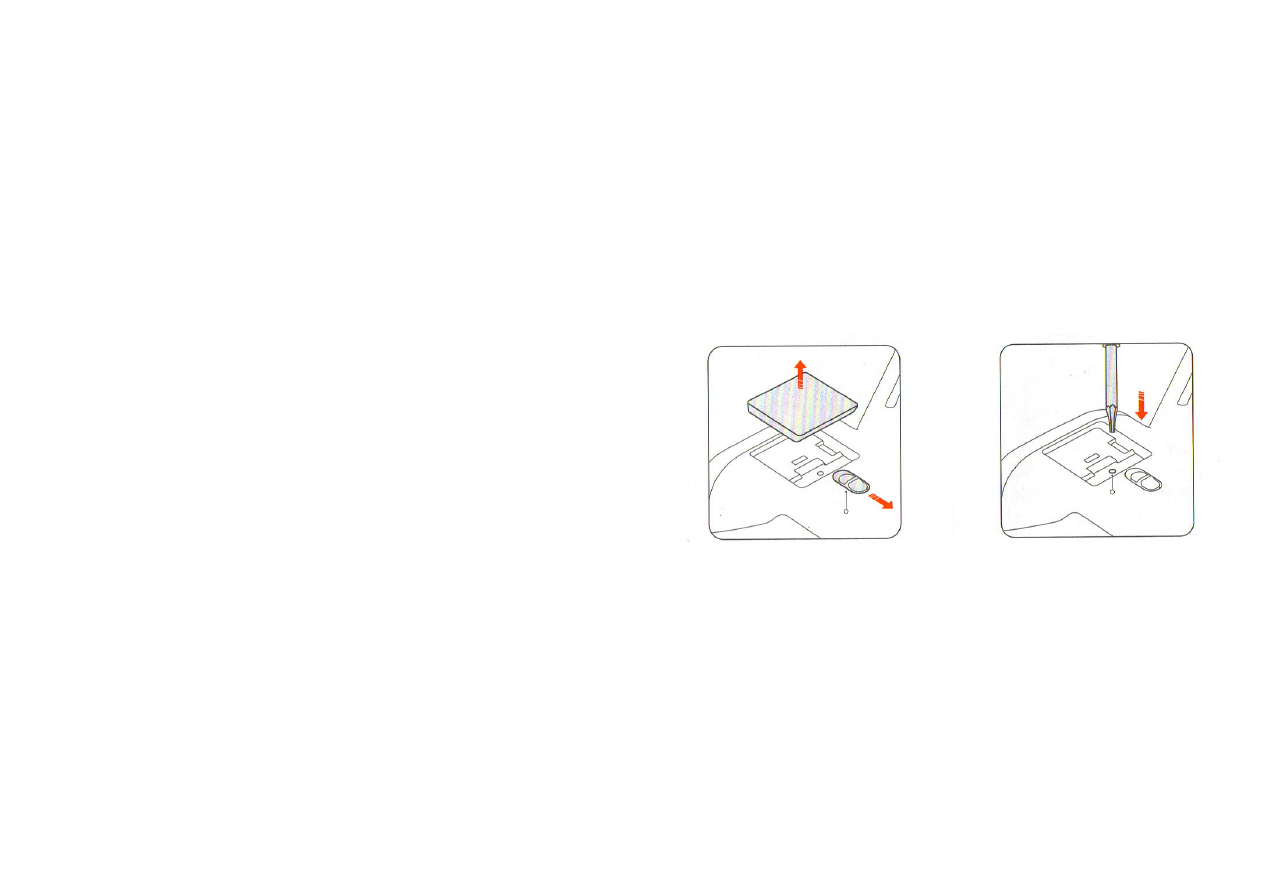

3. Переключите кнопку установки/разборки PTZ камеры, снимите

панель и найдите кодовое отверстие. Используя прилагаемую к основ-

ной комплектации отвертку, нажмите и удерживайте данное отверстие

в течение 1 секунды. Три характерные сигналы пульта дистанционного

управления указывают на успешное сопряжение. Одновременно инди-

катор кнопки питания пульта дистанционного  управления сменит цвет

на белый.

Кнопку установки/разборки PTZ

камеры

кодовое отверстие пульта дис-

танционного управления

7. Настройка стика пульта дистанционного управления

Если во время полета квадрокоптера вы заметили расхождение между

полетом устройства и вашими действиями на пульте дистанционного

управления, попытайтесь произвести настройки пульта дистанционно-

го управления. Если произошёл разрыв подключения пульта дистанци-

онного управления с квадрокоптером, выполните нужные настройки в

АРР.

16

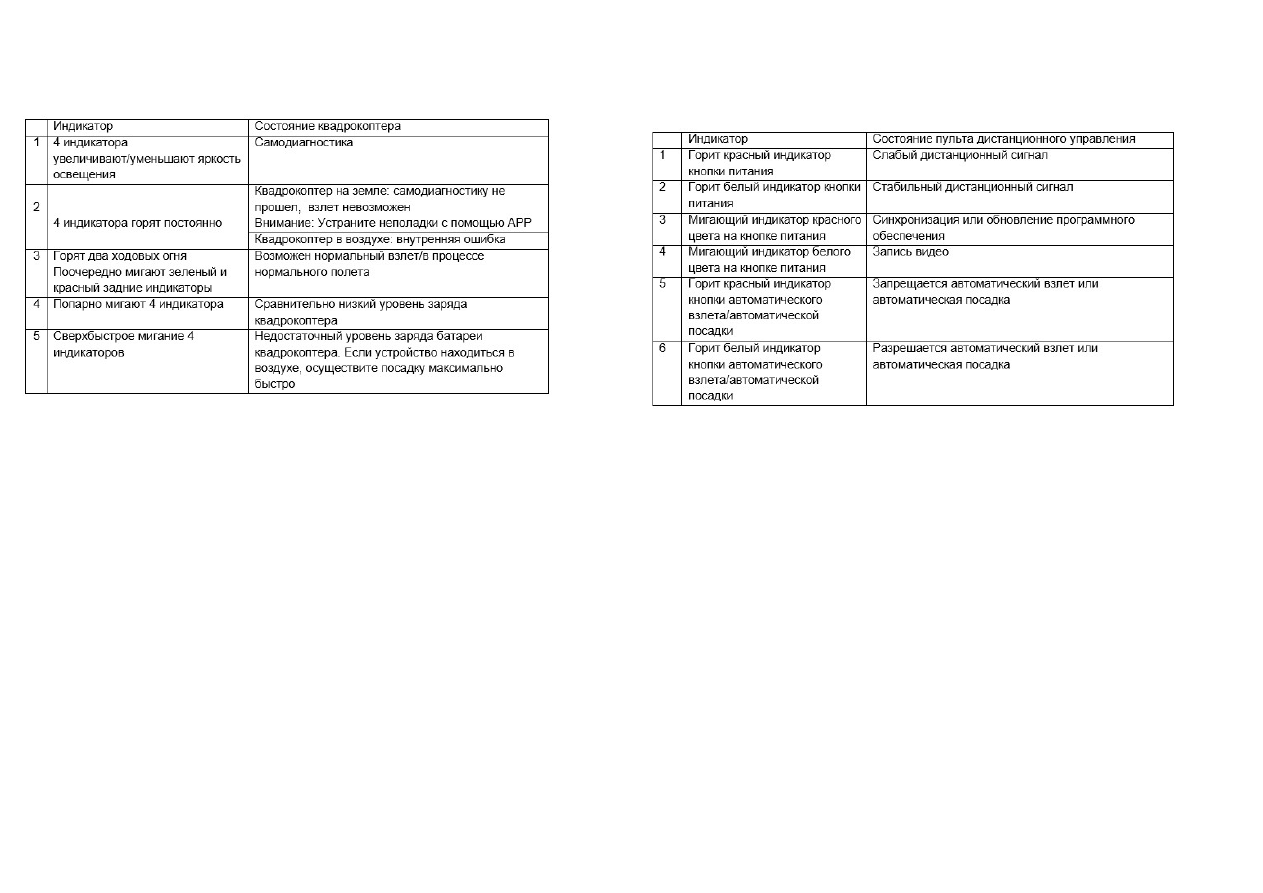

Индикаторы

Индикаторы квадрокоптера

Индикаторы пульта дистанционного управления

Основные характеристики

Модель: MJSZFXQ01FM;

Размер квадрокоптера: 310x380x53мм;

Межосевое расстояние квадрокоптера: 434мм;

Вес квадрокоптера: 0,67кг (без батареи);

Тип батареи квадрокоптера: литий-ионная батарея;

Емкость батареи квадрокоптера:

Электропитание на входе: 100-240V-50/60Hz, 1.5A МАХ;

Наряжение на выходе: 16V --- 2.9A;

Вес пульта дистанционного управления: 0.5 кг;

Дистанционный сигнал: 2.4GHz;

Тип батареи пульта дистанционного управления: литиевая батарея;

Емкость батареи: 5000mAh/3.7V (18.5Wh);

Электропитания на входе: 5V --- 2A;

Температура в нормальном рабочем состоянии: 0 – 40С;

Высота над уровнем моря в нормальном рабочем состоянии: не бо-

лее 5000м;

Стандарт: Q/BJFMK0001-2016.
