Квадрокоптер Xiaomi Mi Drone. Руководство - часть 2

5

Подготовка

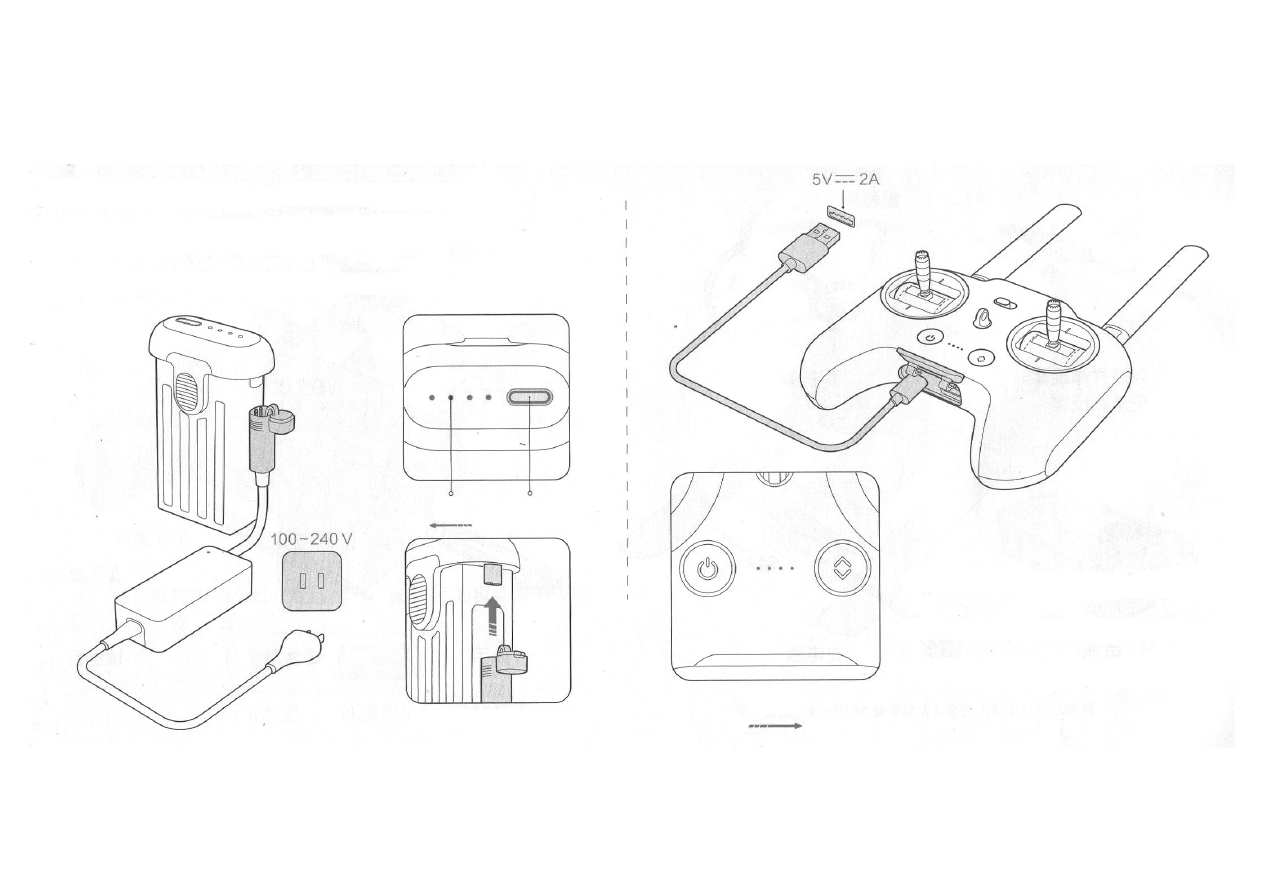

Зарядка батареи квадрокоптера

Соедините батарею с адаптером питания и подключите ее к пита-

нию в соответствии с рисунком, изображенным ниже.

Во время подзарядки индикатор мигает, указывая на текущий

уровень заряда.

После полной зарядки устройства индикатор перестает гореть.

Уровень заряда Кнопка включения

Внимание: Возможно подключение батареи к адаптеру с обеих сторон.

Зарядка пульта дистанционного управления

Подключите пульт дистанционного

управления к адаптеру в соответствии

с рисунком, изображенным выше.
Во время подзарядки индикатор ми-

гает, указывая на текущий уровень

заряда.

После полной зарядки устройства ин-

дикатор перестает гореть.

Уровень заряда

6

Установка и разборка

Квадрокоптер

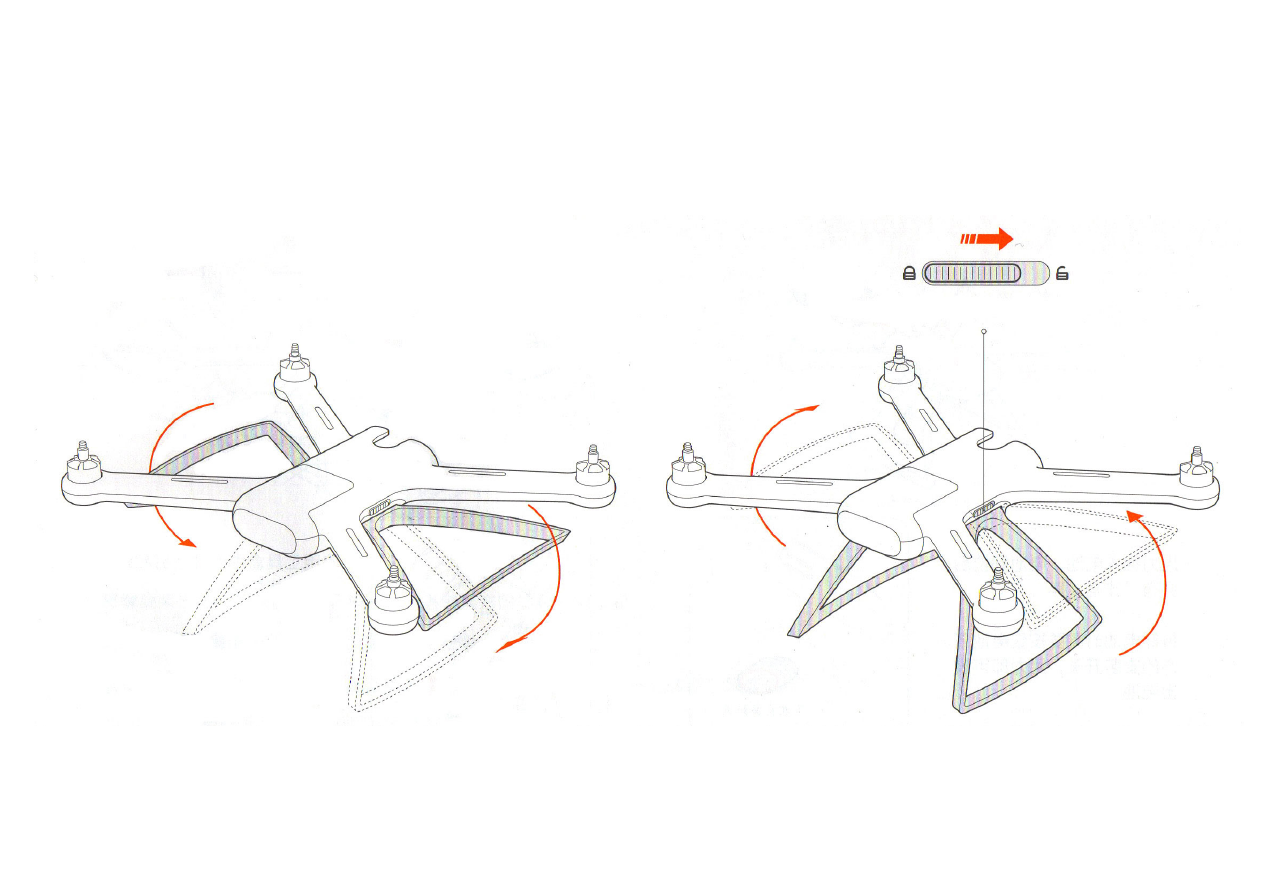

a) Ножки для посадки

Максимально опустите ножки для посадки до щелчка, после

чего они зафиксируются в одном положении.

Внимание: Ножки для посадки имеют встроенный компас,

поэтому обязательно убедитесь в их правильной установке и

фиксации.

Переключатель ножек для посадки

Разблокируйте ножки для посадки, используя специальный пере-

ключатель, после чего извлеките их из устройства.

7

Установка и разборка

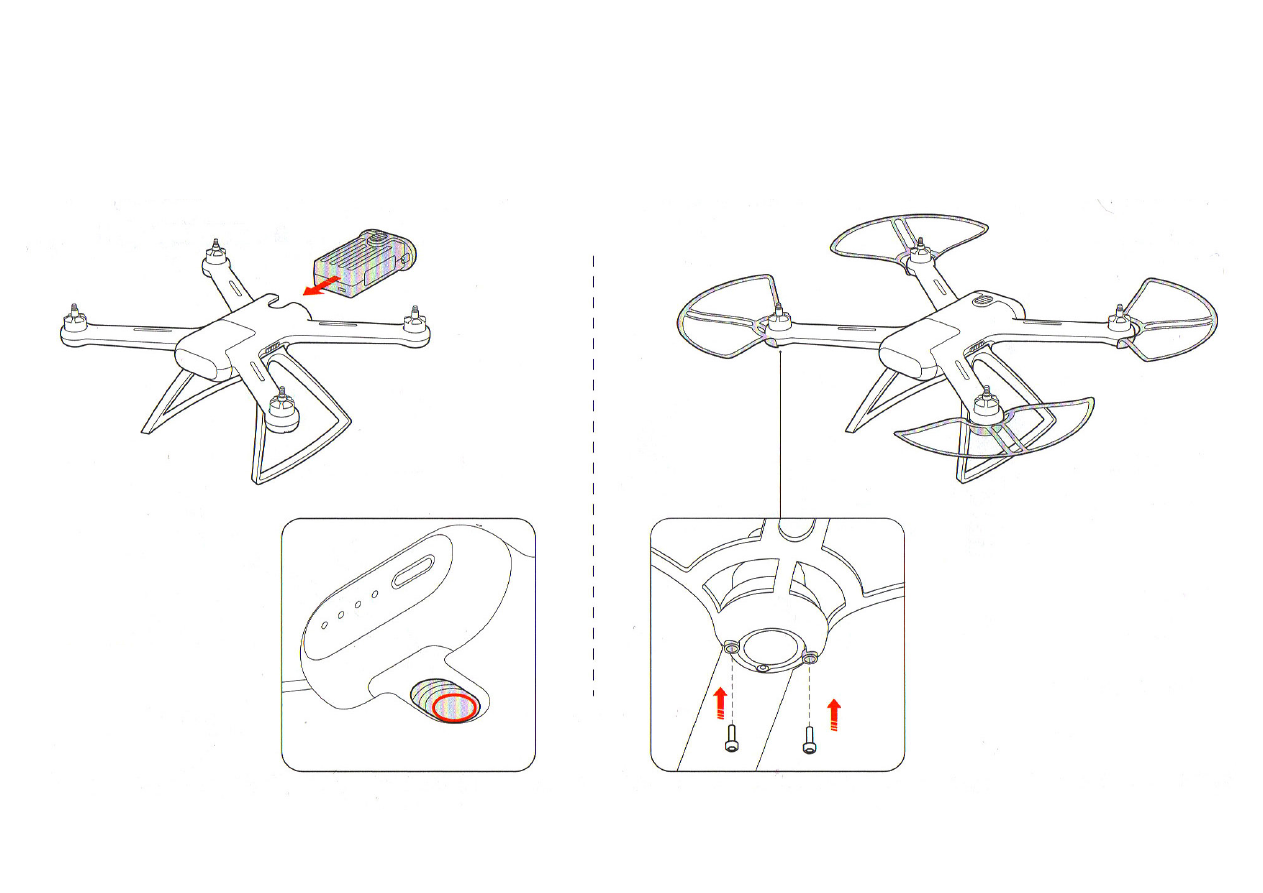

b)  Батарея

Используя силу, вставьте батарею в квадрокоптер до щелчка.

Чтобы изъять батарею с устройства, необходимо сильно придавить

нижний переключатель батареи. Вытащите батарею, применяя силу.

с) Защитная опора



Для установки защитных опор используйте винты и отвертку.

Вам понадобиться по 2 винта для каждой защитной опоры. Надежно

зафиксируйте защитные опоры.

Внимание: Чтобы раскрутить винты и изъять защитные

опоры, используйте отвертку.

8

Установка и разборка

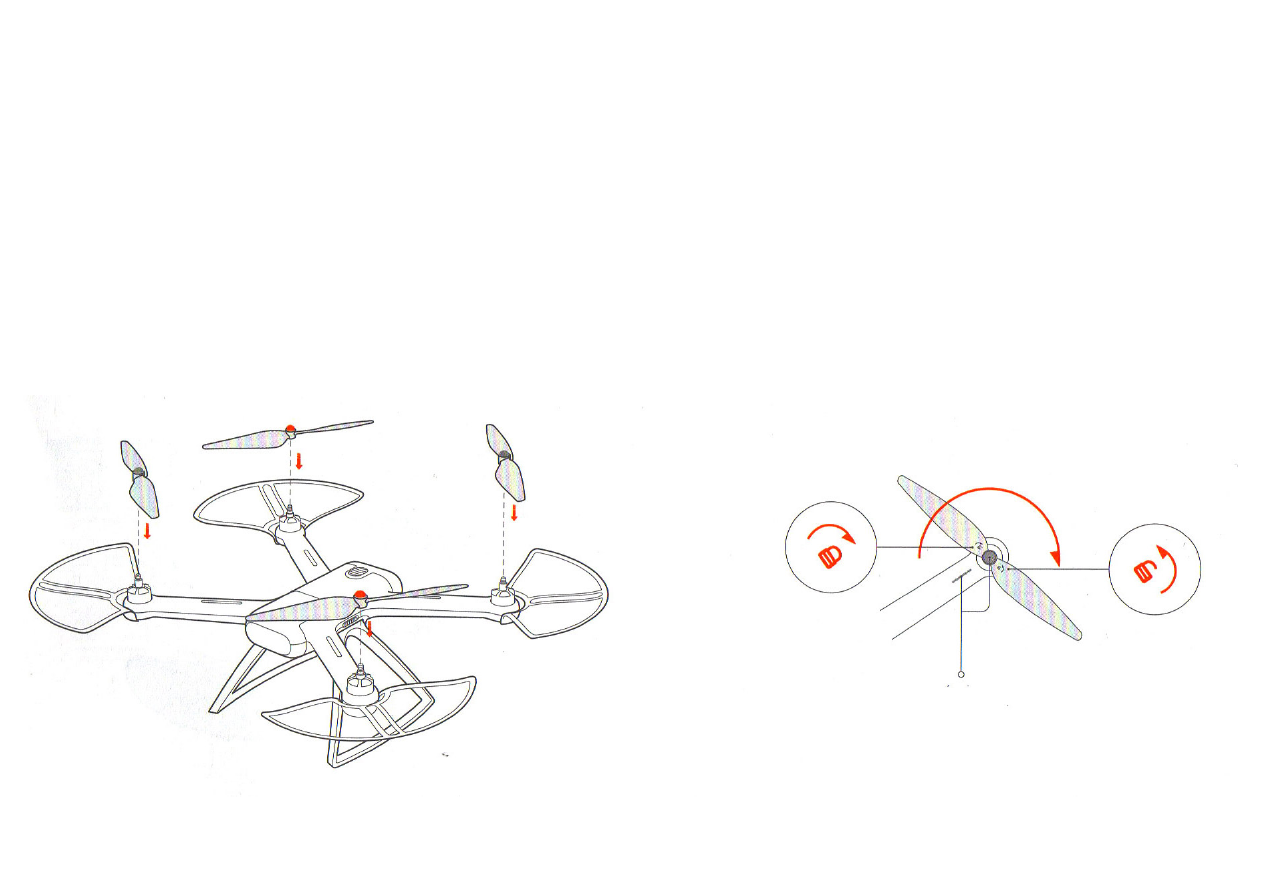

d) Пропеллер

Установите пропеллеры в соответствии с цветными метками на них.

Надежно зафиксируйте пропеллер, прокручивая его в сторону изобра-

жения с закрытым замком.

В полете пропеллеры могут автоматически проворачиваться. Убеди-

тесь в их надежной фиксации.

При разборке пропеллера, пожалуйста, используйте прилагаемый

гаечный ключ, чтобы зажать электродвигатель, и прокрутите лопасть в

сторону изображения с открытым замком.

Блокировка пропеллера

разблокировка пропеллера

Цветная метка

Внимание: Если пропеллер поврежден, замените его для

эффективного и безопасного полета.
