-дать сигнал тревоги добровольной пожарной дружине, сообщить

руководителю или его заместителю о пожаре;

-принять меры по организации эвакуации людей (эвакуацию начинать из

помещения, где возник пожар, а также из помещений, которым угрожает

опасность распространения огня и дыма;

-одновременно с эвакуацией людей, приступить к тушению пожара

своими силами и имеющимися средствами пожаротушения (огнетушители,

вода, песок и т.п.).

-продублировать сообщение о возникновении пожара в пожарную

охрану и поставить в известность вышестоящее руководство;

-направить работника для организации встречи подразделений пожарной

охраны и оказать помощь в выборе кратчайшего пути для подъезда к очагу

пожара;

-в случае угрозы жизни людей организовать их спасение;

-при необходимости отключить электроэнергию, остановить работу

транспортирующих устройств и агрегатов, выполнить другие мероприятия,

способствующие предотвращению развития пожара и задымления

помещений здания;

-прекратить все работы в здании, кроме работ, связанных с

мероприятиями по ликвидации пожара;

-удалить за пределы опасной зоны всех работников, не участвующих в

тушении пожара;

-осуществить общее руководство по тушению пожара до прибытия

пожарной охраны;

-обеспечить соблюдение требований безопасности работниками,

участвующими в тушении пожара, от возможных обрушений конструкций,

поражения электрическим током, отравления дымом, ожогов;

-одновременно с тушением пожара организовать эвакуацию и защиту

материальных ценностей.

-По прибытии пожарного подразделения, руководитель или его

заместитель обязаны сообщить руководителю тушения пожара все

необходимые сведения об очаге пожара; мерах, принятых по его ликвидации;

о наличии в складских помещениях взрывопожароопасных материалов,

баллонов с газом, а также о наличии в помещениях людей, занятых

ликвидацией очагов горения и нуждающихся в помощи.

По каждому происшедшему на предприятии пожару, администрация

обязана выяснить все обстоятельства, способствовавшие его возникновению

и развитию , для чего:

назначить комиссию по выявлению причины, условий и обстоятельств,

способствующих возникновению пожара;

разработать перечень мероприятий по обеспечению противопожарной

защиты объекта (после происшествия) с указанием лиц, ответственных за их

выполнение.

Лист

ФЗО.210404.001 ПЗ

166

Изм. Лист

№ докум.

Подп.

Дата

Руководитель предприятия обязан сообщать в Государственную

противопожарную службу о всех случаях пожаров и представлять

необходимые материалы органам дознания в ходе их расследования.

Лист

ФЗО.210404.001 ПЗ

167

Изм. Лист

№ докум.

Подп.

Дата

ЗАКЛЮЧЕНИЕ

В дипломном проекте были рассмотрены все основные вопросы,

связанные с проектом строительства волоконно

- оптических линий

передачи.

Проведя геолого - географический анализ местности на участке г.

Чита - г. Якутск, были выбраны трасса и способ прокладки оптического

кабеля. В качестве способа прокладки оптического кабеля был выбран метод

прокладки в защитных пластмассовых трубках, дающий огромное

количество преимуществ, описанных в дипломном проекте. Были выбраны

оптический кабель ОКЛ-01-6-24-10/125-0,36/0,22-3,5/18-2,7

«Самарской

оптической кабельной компании» и ЗПТ

«SILICORE» 32/3,3 компании

«DURA - LINE CORP.» (США). В качестве подводного оптического кабеля

был выбран оптический кабель ПОК-400 отечественного производителя

ЗАО «Севкабель - Оптик».

Волоконно - оптическая система передачи на участке на данном

участкебыла спроектирована с применением технологии волнового

уплотнения каналов.

На основании изучения технических требований к основным узлам

аппаратуры WDM и анализа промышленных систем волнового уплотнения

было выбрано оборудование фирмы Huawei. Оптическая система передачи

OptiX OSN 8800 на основе технологии DWDM является новым поколением

систем оптической передачи WDM с высоким объемом передачи на длинные

расстояния.

Было рассчитано оптическое отношение сигнал/шум OSNR для

ВОЛП. По результатам расчета показано, что разработанная схема

организации удовлетворяет требуемым нормам.

Подробно рассмотрена технология строительства ВОЛП с

использованием защитных пластмассовых труб, описаны методы прокладки

этих труб на всех участках трассы, способ задувки оптического кабеля в

защитные трубы.. Рассмотрены основные принципы и технологии

горизонтально

- направленного бурения и прокладка оптического

подводного кабеля ПОК - 400 через реку Лена..

Наряду со строительством ВОЛП был рассмотрен вопрос измерения

параметров оптической линии, состав и объём измерений, а так же

представлены современные специальные приборы для анализа и

тестирования параметров оптического волокна.

При проектировании ВОЛП были рассмотрены основные параметры

надежности, которые являются обобщающим показателем работы средств

связи, а также факторы, влияющие на надежность. Полученные в результате

расчетов значения параметров надежности удовлетворяют нормативными

показателями, что говорит о правильности выбора оборудования и

оптического кабеля.

Лист

ФЗО.210404.001 ПЗ

168

Изм. Лист

№ докум.

Подп.

Дата

В последнем разделе проекта мной были рассмотрены вопросы

безопасность и охраны труда при строительстве и монтаже ВОЛП.

Перечень поставленных задач решен полностью. Полученные

результаты можно использовать для проектирования ВОЛП на других

участках, так как строительство DWDM

- магистралей имеет большое

значение для развития телекоммуникационного рынка. На первый план

выходит задача обеспечения высококачественной связью всех регионов

России.

Помимо проектирования ВОЛП на других участках, можно будет при

необходимости на проектируемой сети увеличивать пропускную

способность, так как используемое оборудование OptiX OSN 8800обладает

недюжинным запасом. Кроме этого есть возможность установки

дополнительных плат, стативов и подстативов для увеличения пропускной

способности сети.

Темпы развития телекоммуникаций настолько стремительны, что

такой запас в наращивание каналов полностью оправдан.

Лист

ФЗО.210404.001 ПЗ

169

Изм. Лист

№ докум.

Подп.

Дата

Лист

ФЗО.210404.001 ПЗ

170

Изм. Лист

№ докум.

Подп.

Дата

Лист

ФЗО.210404.001 ПЗ

171

Изм. Лист

№ докум.

Подп.

Дата

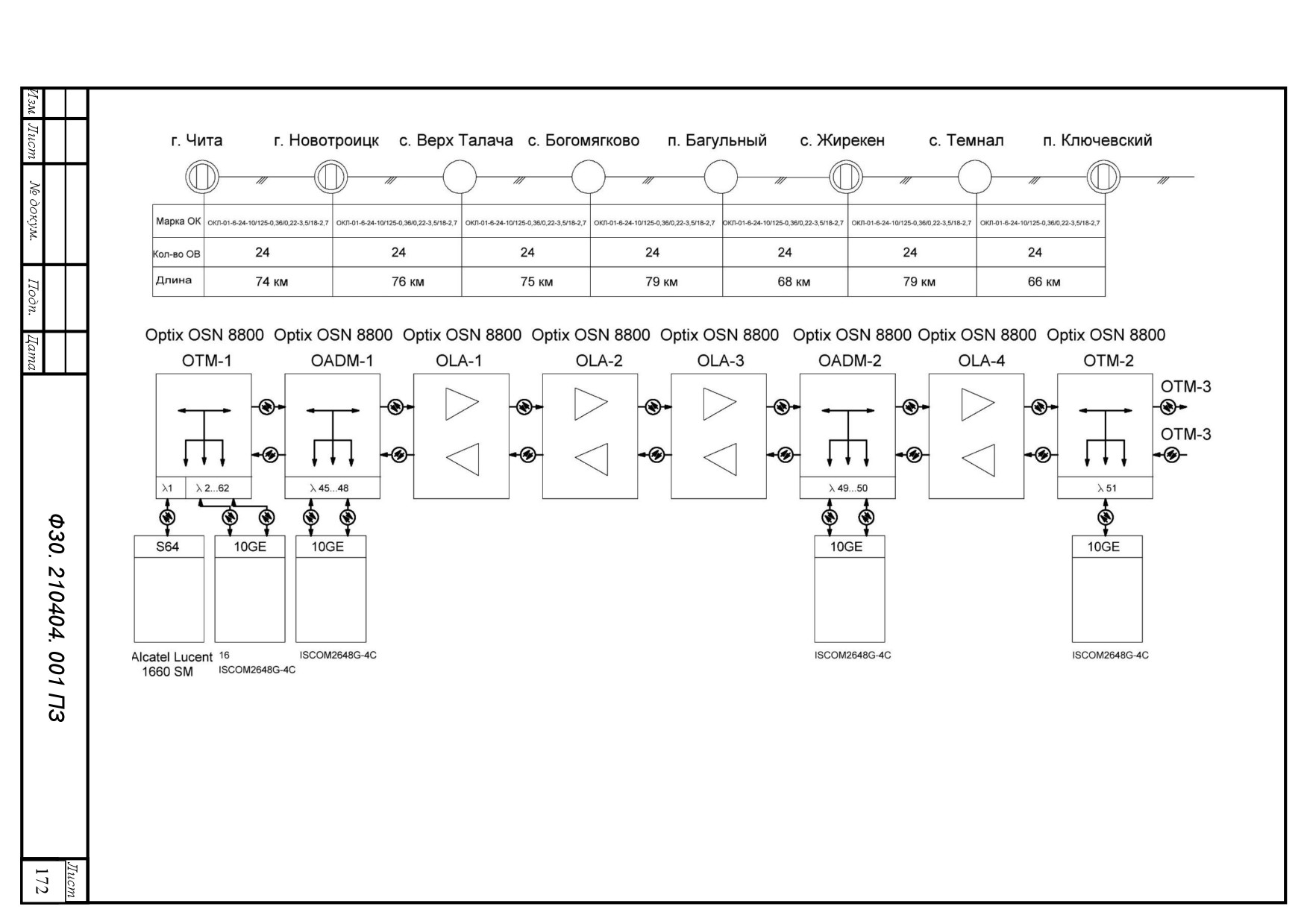

Рис А.1 - Схема организации сети на участке г. Чита - п. Ключевский

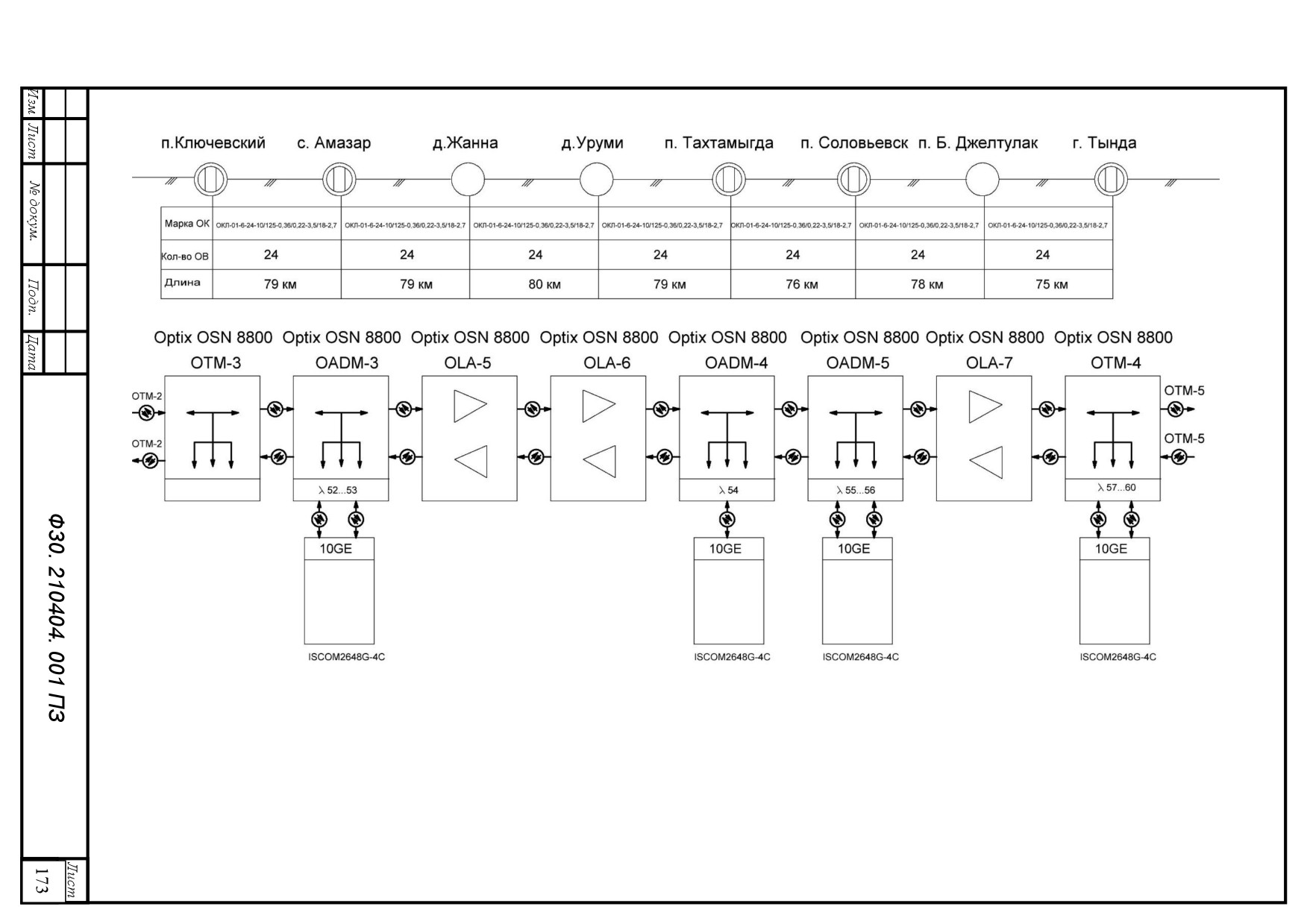

Рис А.2 - Схема организации сети на участке п. Ключевский - г. Тында

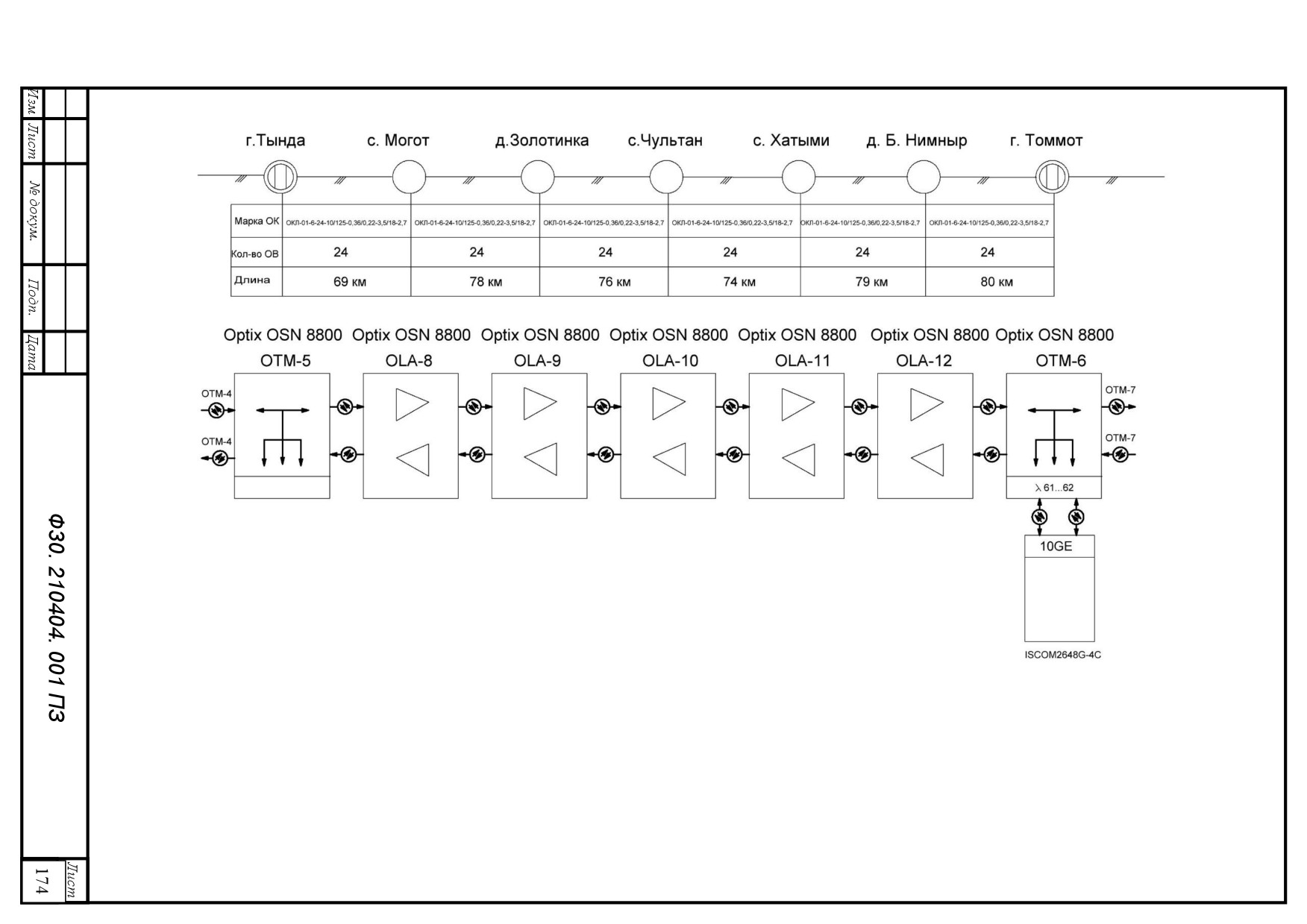

Рис А.3 - Схем организации сети на участке г. Тында - г. Томмот

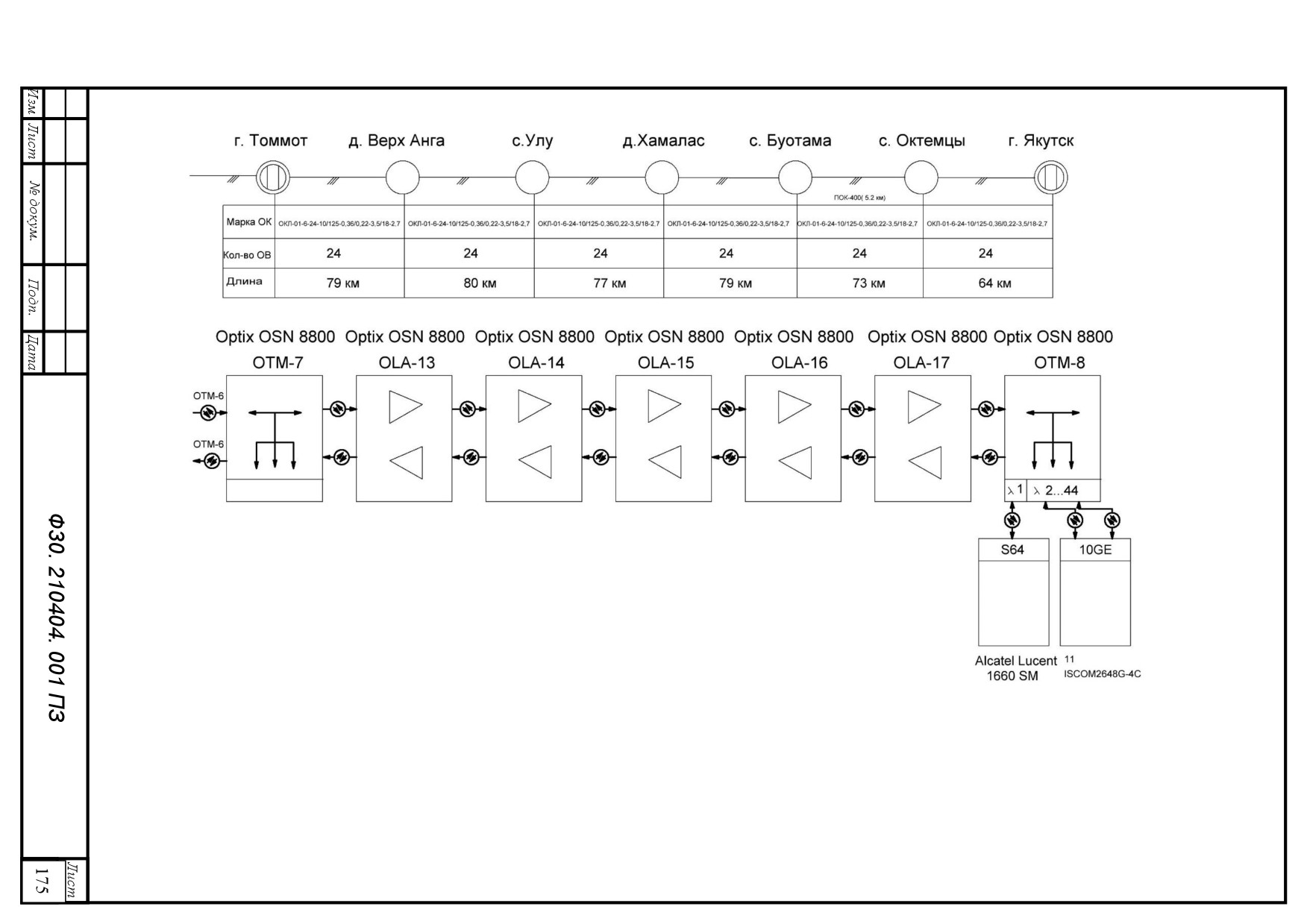

Рис А.4 - Схема организации сети на участке г. Томмот - г. Якутск

Приложение Б

(справочное)

Локальные сметы

Таблица Б.1 - Локальный сметный расчет на прокладку и монтаж оптического кабеля

Затраты труда

Стоимость единицы

Общая стоимость,

рабочих, чел-ч, не

К-во

измерения, тыс. руб.

тыс. руб.

занятых обслуж.

Наименование работ и затрат

машин

Экспл.

Единица

Всего

Обсл. Машины

машин

Всего

ОЗП

Машин

измер-я

ОЗП

В т.ч. ЗП

На ед.

Всего

Измерение затухания на

421.00

15.44

14.65

15.44

30733.0

кабельной площадке волоконно-

Каб. стр.

6500.24

332.59

4892.07

0.79

0.31

0.79

24.33

10242.93

оптического кабеля

длина

Прокладка кабеля

2053.00

6.88

6.56

6.88

56.7

116405.1

кабелеукладчиком в грунтах

14124.6

28561.10

Км.

656.96

груп I-III, на глубину не менее

0.32

0.30

0.32

112915.0

трассы

1,2 м

Разработка траншей с

14.00

11.53

0.00

11.53

278.00

3892.0

креплением шириной и глубиной

Км.

161.42

486.5

до 2 м вручную в грунтах III

11.53

0.00

11.53

0.00

трассы

группы с обратной засыпкой

Устройство переходов через

81.00

3.79

2.69

306.9

89.1

411.57

85.10

6893.1

1529.88

автомобильные дороги и

переход

1.10

0.70

107.1

66.00

5346

водные преграды с помощью

УГНБ-4, шириной перехода до

100 м

Устройство переходов через

36.00

9.59

6.88

345.24

97.56

27.52

210.00

7560.00

1696.5

автомобильные, железные дороги

перехо

2.71

1.75

7.00

165.00

5940.00

и водные преграды с помощью

УГНБ-4, шириной перехода до

300 м

Муфты прямые с учетом

432.00

92.38

90.31

39908.

894.24

18423.24

166.00

71712.00

19364.

измерений рефлектометром в

процессе монтажа на кабеле (24

шт.

2.07

2.73

68.25

198.61

85799.52

ОВ)

Подводная прокладка кабеля

48,94

47.46

1272.4

344.24

48.94

293.64

7634.64

4316

200 м

вод.

13.24

24.35

13.24

79.44

2065.44

зеркал

320.00

0.42

0.28

72.8

15.00

4800.00

Прокладка волоконно-оптических

100 м

134.4

44.8

721.02

кабелей в канализации

0.14

0.03

7.8

2.41

771.2

кабеля

Измерения на смонтированном

421.00

15.40

15.00

3510.00

31.00

13051.00

участке волоконно-оптического

Каб стр.

6483.4

168.4

2660.69

0.40

0.32

74.88

20.79

8752.59

кабеля

длина

Настройка линейно цифрового

26.00

34.77

24.83

173.81

672.00

17472.00

тракта и синхронизация одной

Система

904.02

258.44

2912.00

9.94

2.60

18.2

224.00

5824.00

системы передачи

передачи

Контрольные и

2.00

9.60

5.32

10.64

289.00

578.00

19.20

8.56

84.25

приёмосдаточные испытания

Объект

4.28

0.56

1.12

48.00

96.00

22712.37

67224.8

Итого по смете

70160.15

3056.31

1193.81

Районный коэффициент к заработной плате

28064.06

1222.24

9084.948

ОЗП

= 0,4 ЗМП = 0,4

477.524

31797.318

Итого с районным коэффициентом

98224.21

4278.55

1671.334

Продолжение таблицы Б.1

697391.90

4667

225760.958

Итого по смете в текущих ценах

9.01

16880.47

67224.

Нормативная трудоёмкость

814

Сметная заработная плата (ФОТ)

63559.48

Затраты на материалы

200918.71

Накладные расходы 1,05·0,94ФОТ

62733.2

1024603.2

Итого себестоимость СМР

Сметная прибыль 65,00% ФОТ

41313.662

1065916.9

Всего объём СМР (Сметная стоимость СМР)
