OptiX BWS 1600G. Магистральная оптическая система передачи DWDM. Руководство по описанию аппаратной части - 8

3.2

Зона интерфейсов

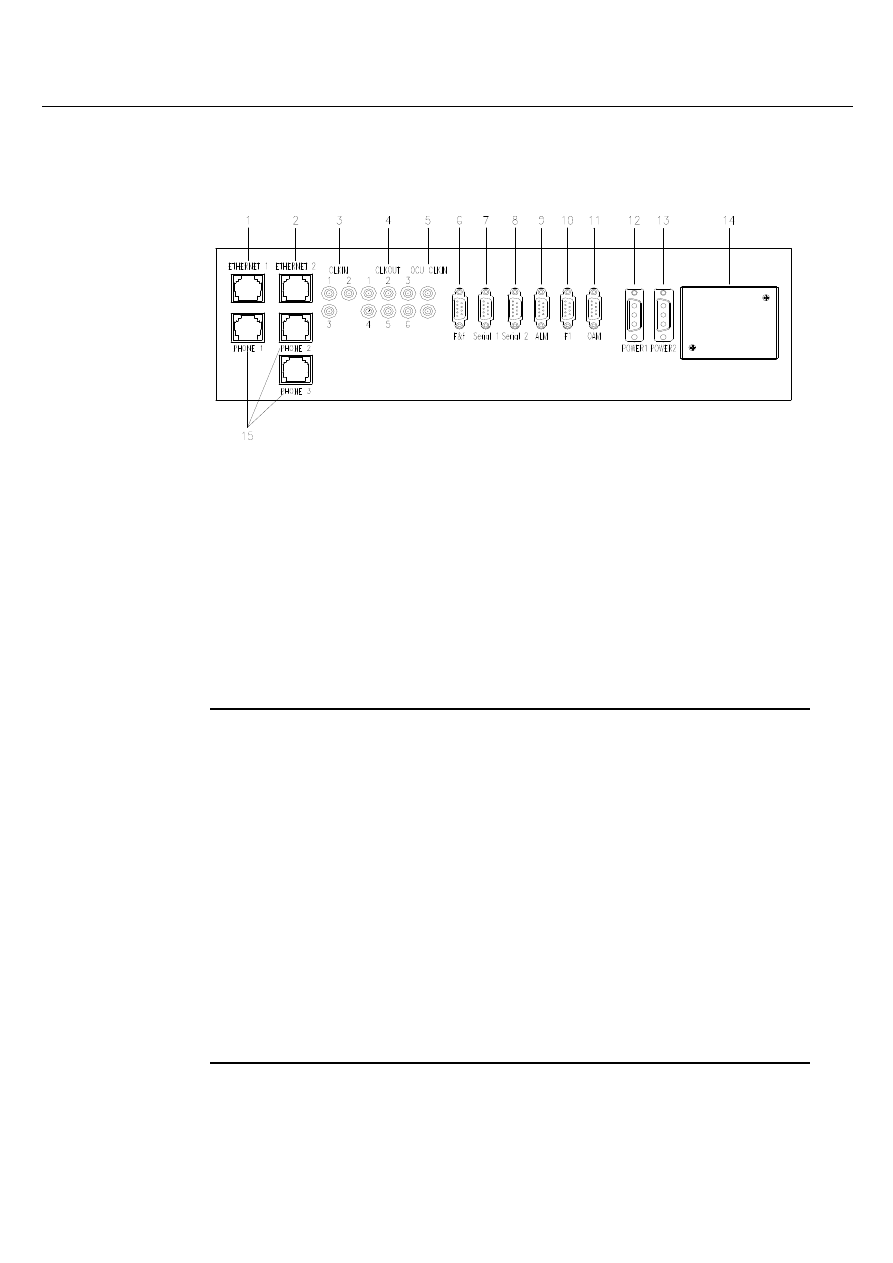

Зона интерфейсов полки OptiX BWS 1600G приведена на Рис. 3-2.

1. ETHERNET1     2. ETHERNET2            3.CLKIN           4. CLKOUT             5. OCU CLKIN
6. F& f                       7. Serial1                   8. Serial2         9. ALM              10. F1
11. OAM               12. POWER1        13. POWER2    14. Блок фильтра питания
15. PHONE

Рис. 3-2 Зона интерфейсов полки



Интерфейс ETHERNET1 (коннектор RJ45): служит в качестве интерфейса TMN

и локального интерфейса управления NE.



Интерфейс ETHERNET2 (коннектор RJ45): служит в качестве внутреннего

интерфейса связи между полками, для поддержки таких функций, как
автоматической регулировки уровня (ALC), автоматического выравнивания
мощности (APE).

Примечание:
Два  интерфейса ETHERNET, расположенные  в  зоне  интерфейсов  полки,
используются  для  связи  между  платами SCC, однако  информационное
содержание связи полностью различается.
(1) Интерфейс ETHERNET1 используется для функции расширенного ECC. Таким
образом,  интерфейсы ETHERNET1 всех  полок    в OTM, OLA или OADM,
подсоединены к HUB с помощью кабелей прямого соединения для обеспечения
связи с NMS.
(2)  Интерфейс ETHERNET2 используется  для  поддержки  специальных  функций
при связи между полками. Платы, поддерживающие такие сетевые функции, как ALC
и  APE,  могут  не  размещатся  в  одной  и  той  же  полке.  Связь  между  ними  может
обеспечиваться  за  счет  внутренних  протоколов.  В  этом  случае  интерфейсы
ETHERNET2  каждой  полки  могут  быть  соединены  с  помощью  кабелей  прямого
соединения  (при  использовании 2 полок)  или  через  концентратор HUB, что
обеспечивает связь между полками.

(3) Интерфейсы Ethernet1 и Ethernet2 не могут замещать друг друга.



Интерфейсы CLKIN 1–3 (гнезда SMB): 3 интерфейса приема внешних

синхросигналов.



Интерфейсы CLKOUT 1–6 (гнезда SMB): 6 сетевых интерфейсов передачи

синхросигналов.

3-3



Интерфейсы OCU CLKIN (гнезда SMB): 2 интерфейса передачи синхросигналов

для  платы OCU.  Данные  интерфейсы  соединяются  внутренне,  доступен  только 1
прием  внешних  синхросигналов.  Примечание:  если  плата OCU в  качестве
источника  синхросигналов  должна  использовать  внешний  источник,  то  ее
необходимо вставить в слот 12/10/8/5/3/1 (по порядку).



Интерфейс F&f (коннектор DB9): имеет характеристики интерфейса RS-232,

используется только в качестве внутреннего программного интерфейса тестирования.



Интерфейсы Serial 1 & Serial 2 (коннекторы DB9): имеют характеристики

интерфейсов RS-232 и RS-422. Serial 1 использует байт F2, Serial 2 – байт F3.
Максимальная пропускная способность 19200 бит/с.



Интерфейс ALM (коннектор DB9): для передачи аварийных сообщений полки,

связи с платой PMU блока питания. Подсоединен к интерфейсу связи (SERIAL)
на панели блока питания.



Интерфейс F1 (коннектор DB9): для сонаправленной передачи данных на

скорости 64 кбит/с.



Интерфейс OAM (коннектор DB9): используется в качестве интерфейса

управления локальным NE.



POWER1/POWER2 (сменные коннекторы): предоставляют 2 входа питания

полки, имеющих взаимное резервирование.



PHONE1-3 (коннекторы RJ-45): интерфейсы служебной телефонии, используют

байты OSC E1 и E2.



Модуль фильтра питания: имеет интегрированные плавкие предохранители:

1 рабочий и 2 резервных. При выходе из строя рабочего предохранителя,
используется один из резервных.

3-4

3.3 Блок вентиляции

Каждая полка имеет 1 блок вентиляции, включающий в себя модуль
вентиляторов и воздушный фильтр. Данный фильтр может извлекаться для
очистки.
Модуль вентиляторов и фильтр смонтированы внизу полки, под зоной прокладки
кабелей. Фильтр расположен под модулем вентиляторов. Они формируют единое

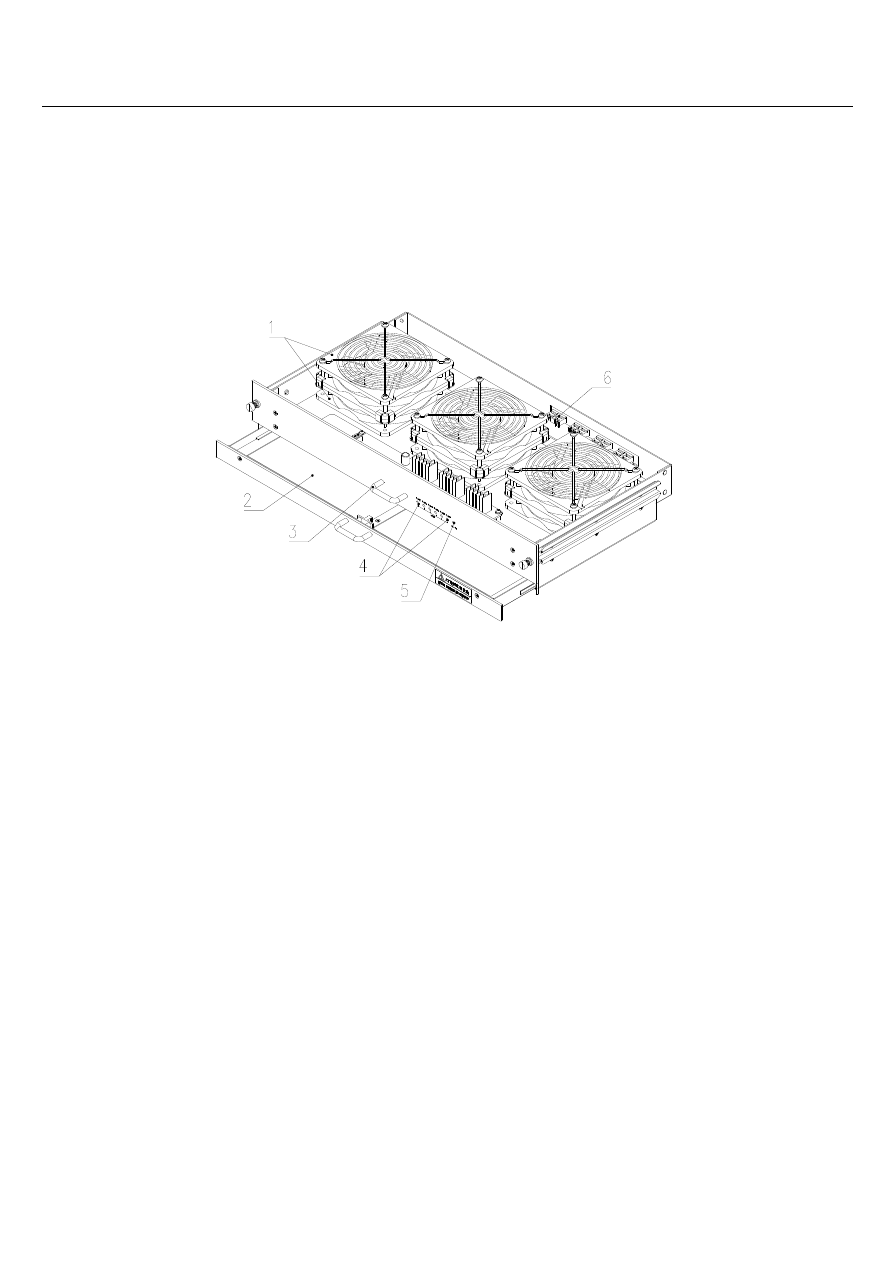

целое. Внешний вид блока вентиляции приведен на Рис. 3-3.

1. Вентилятор (всего 6)

2. Воздушный фильтр 3.

Ручка

4. Индикаторы работы вентилятовов (всего 6)

5. Индикатор аварийного состояния

6. Коннектор

Рис. 3-3 Блок вентиляции

Блок вентиляции подсоединяется к объединительной панели напрямую, с
помощью коннекторов. Объединительная панель предоставляет блоку питание
–48 /–60В постоянного тока.
Рабочее

состояние

вентиляторов

отображается

шестью

зелеными

индикаторами, расположенными на передней панели блока.
В  виду  использования  большого  количества  оптических  устройств  и  высокого
энергопотребления,  система  охлаждения  и  вентиляции  очень  важна  для
оборудования OptiX BWS 1600G. На Рис. 3-4 приведена схема циркуляции воздуха в
полке.  Воздухозаборник  расположен  в  нижней  части  полки,  вывод  воздуха
осуществляется  через  зону  интерфейсов  полки.  Таки  образом  обеспечиваются
хорошие  циркуляция  и  охлаждение  системы,  что  упрощает  эксплуатацию
оборудования.

3-5

Зона

интерфейсов

Воздушный

дефлектор

Вывод воздуха

Зона плат

Блок вентиляции

Зона прокладки
оптических кабелей

Забор

воздуха

Пунктирная линия указывает направление потока воздуха в полке.

Рис. 3-4 Циркуляция воздуха в полке OptiX BWS 1600G

3.4 Характеристики



Габариты и вес:

Табл. 3-1 Габариты и вес полки OptiX BWS 1600G

Характери

стики

полки

Высота (мм) Ширина (мм) Глубина (мм) Вес (кг)

625 495 291 18

(пуст.полка)



Максимальное энергопотребление (при полной конфигурации): 650 Вт.

3-6
