OptiX BWS 1600G. Магистральная оптическая система передачи DWDM. Руководство по описанию аппаратной части - 6

Таблицы

Табл. 2-1 Функции модулей блока питания

2-2

Табл. 2-2 Описание панели блока питания

2-4

Табл. 2-3 Настройки и описание переключателей DIP

2-5

Табл. 2-4 Назначение контактов интерфейса ALARM

2-8

Табл. 2-5 Назначение контактов интерфейса ALARM

2-8

iii

Блок питания

Блок питания оборудования OptiX BWS 1600G смонтирован в верхней части

статива. Он обеспечивает подачу питания со стандартным напряжением

–48 ~ –60В постоянного тока. Блок имеет замкнутую структуру. Все интерфейсы

выведены на переднюю панель. Для молниезащиты применяется съемное устройство.

Блок прост в эксплуатации и техобслуживании.

2.1 Функции

Блок питания обычно применяется для обеспечения 2 входов питания
напряжением –48В или –60В постоянного тока, и последующего распределения
питания между модулями оборудования.
Описание функций каждого модуля блока питания приведено в Табл. 2-1.

2-1

Табл. 2-1 Функции модулей блока питания

Модуль Сокращение

Функция

Основной

Управление подключением/отключением 2 входов

тумблер питания

постоянного тока. Входы взаимно зарезервированы.

Фильтр

Обеспечение фильтрации питания.

Модуль
мониторинга
питания

PMU Выработка вызывного тока, мониторинг вызывного тока,

напряжения –48 / –60В постоянного тока и температуры
блока питания, обеспечение доступа 16 внешних аварийных
сигналов, передачи аварийных сообщений по 4 каналам,
предоставление защиты от недостаточного напряжения,
контроль индикаторов статива и связи SCC communication.

Плата
интерфейсов
мониторинга
питания

PMI Функции интерфейса PMU, предоставления внешних

интерфейсов.

Соединительная
плата
мониторинга
питания

PMC Предоставление рабочего питания модулю PMU,

обеспечение 2 линий замера напряжения.

Модуль
защиты от
перенапряжен
ия

OVP Молниезащита оборудования. Быстрая реакция на мгновенный

всплеск напряжения, ограничение напряжения до допустимого
уровня для безопасной работы оборудования.
Модули работают в режиме горячего переключения. Их можно

легко заменить в случае отказа.

Соединительная
плата защиты от
перенапряжения

OVPC Соединительная плата, используемая при защите от

перенапряжений.

Реле подачи питания Ма г н и т н ы й пр е р ы в а т е л ь , ис п о л ь з у е м ый д л я

у п р а в л е н и я п о д а ч е й п и т а н и я . П о д р о б н е е в
Та б л . 2-3.

Основным модулем блока питания является плата PMU. Функции платы:



Выработка вызывного тока для служебной телефонии.



Мониторинг вызывного тока: тестирование нормы вызывного тока, передача

аварийной информации, такой как “invalid ringing current”.



Мониторинг напряжения.

PMU позволяет вести мониторинг входного напряжения –48 /–60В на двух точках,
передавать показатели и аварийную информацию напряжения, включая
сообщения о перенапряжении и недостатке напряжения. Пороговые значения
аварийной сигнализации могут быть заданы по умолчанию или изменены в
соответствии с требованиями. В разных условиях эксплуатации пороговые
значения аварийной сигнализации для напряжения могут быть выставлены
следующим образом:

2-2

Пороговое значение перенапряжения: –60  1В для номинального напряжения –
48В постоянного тока, –71  1В для номинального напряжения –60В постоянного
тока.
Пороговое значение недостаточного напряжения: –41  1В для номинального

напряжения –48В постоянного тока, –51  для номинального напряжения –60В

постоянного тока.



Мониторинг температуры

Мониторинг температуры блока питания ведется при помощи датчика. Замер
температуры производится внутри самого блока, показатели могут отличаться
от температуры полок и плат.



Защита при недостаточном напряжении

Для лучшей защиты оборудования, при падении напряжения ниже заданного
значения, питание, подаваемое на полки, будет отключено. После возврата
показателей напряжения к норме, оборудование снова продолжит работу.



Мониторинг аварийных сообщений

PMU ведет мониторинг 16 внешних входящих аварийных сообщений и 4
сообщений оборудования. Он позволяет передавать аварийные сообщения и
наблюдать за состоянием внешних устройств.

2.2 Описание панели

Внешний вид передней панели блока питания приведен на Рис. 2-1.

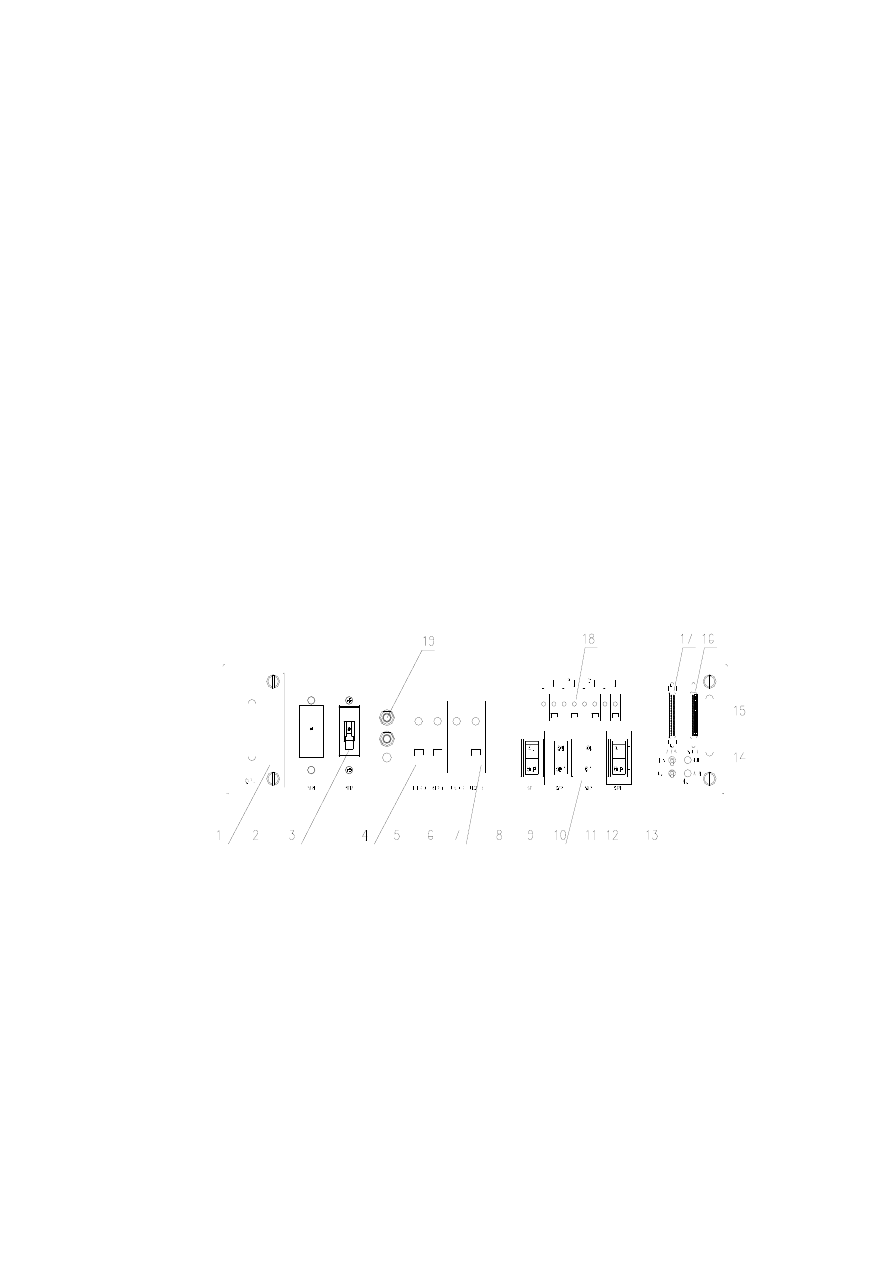

Рис. 2-1 Внешний вид передней панели блока питания

2-3

Табл. 2-2 Описание передней панели блока питания

№

Название

Функция

1 OVP Подавление скачков напряжения на порте подачи питания

для защиты оборудования передачи.

2, 3 Два тумблера основного

питания (PWR1 &
PWR2)

Управление входным напряжением –48 /–60В постоянного тока
на двух точках, от разных источников питания. Перевод в
верхнее положение подключает питание, перевод в положение
вниз отключает его.

4 Разъем входного кабеля

RTN1(+)

Вход для 1-го кабеля заземления.

5 Разъем входного кабеля

RTN2(+)

Вход для 2-го кабеля заземления.

6 Разъем входного

кабеля

NEG1(-)

Вход для 1-го кабеля питания.

7 Разъем входного кабеля

NEG2(-)

Вход для 2-го кабеля питания.

8–11 Четыре тумблера

подачи питания

SW1 Управление питанием верхней полки.

SW2 Управление питанием средней полки.

SW3 Управление питанием нижней полки.

SW4 Управление питанием HUB.

12 Тумблер TEST Для тестирования визуального / звукового аварийного

оповещения. Обычное положение - нижнее. При переводе в
верхнее положение на стативе одновременно загорятся
индикаторы зеленого, желтого, красного цвета, зазвучит сигнал
тревоги. Это означает, что аварийная система работает
нормально.

13 Тумблер MUTE Для отключения звука аварийного оповещения. В положении «OFF»

полностью отключает звуковую аварийную сигнализацию. В
случае аварии критического уровня, звонок будет подавать зуммерный
сигнал. Обычно тумблер установлен в положение «ON».

14 Индикаторы RUN

и ALM

Индикаторы рабочего и аварийного состояний PMU.

15 PMU Модуль мониторинга питания. Подробное описание приведено в

разделе выше.

16 Интерфейс SERIAL И н т е р ф е й с д л я с в я з и с п о л к а м и .

17 Интерфейс ALARM Интерфейс приема и передачи аварийной сигнализации, каскадных

соединений.

18 Разъем подачи питания Подключение силовых кабелей полок и HUB.

19 Болты защитного

заземления

Для кабеля PGND.

2-4

2.3 Переключатели

DIP

Переключатели DIP платы PMU приведены на Рис. 2-2.

ON ON ON ON

1 42 3

Рис. 2-2 Переключатели DIP PMU

Функции каждого переключателя DIP приведены ниже.



Переключатели DIP 1 и DIP 2 используются для связи с определенной

полкой.

Настройки двух переключателей определяют полку, с которой связывается PMU.
PMU передает информацию, такую как данные окружающей среды и
напряжения, плате SCC указанной полки. Далее SCC сообщает информацию
системе управления сетью передачи (NM).
Комбинации переключателей и их значения приведены в Табл. 2-3.

Табл. 2-3 Комбинации переключателей DIP и их значения

Переключатель DIP 1 Переключатель DIP 2 Полка, связанная с PMU
ON

Верхняя

OFF

Средняя

OFF

Нижняя

OFF

Нет связи

Примечание:

Значение ON соответствует верхнему положению переключателя DIP, значение

OFF соответствует нижнему положению.



Переключатель DIP 3 используется для управления индикаторами статива.

Его применение требует взаимодействия с соответствующими хостами. По
умолчанию переключатель DIP стоит в положении “ON” (верхнее). Для некоторых
особых зон переключатель DIP стоит в положении “OFF” (нижнее).



Переключатель DIP 4 используется для настройки используемой системы

питания.
Если переключатель находится в положении ON, значит используется рабочее
напряжение –48В постоянного тока. Если переключатель находится в положении
OFF, значит используется рабочее напряжение –60В постоянного тока.

2-5

2.4 Описание интерфейсов

Модуль PMU блока питания поддерживает функции приема/передачи аварийных
сообщений, каскадные соединения. Для PMU, интерфейс ALARM предназначен
для внешних, а интерфейс SERIAL – для внутренних аварийных сообщений.

2.4.1 Интерфейс SERIAL

Интерфейс SERIAL служит для связи между PMU и полкой статива, а также для
передачи сигналов индикаторов статива.   Кабели,   используемые   для   соединения
интерфейса SERIAL с полками, приведены на Рис. 2-3. Кабель W1 подсоединен к
верхней   полке,  W2   –   к   средней   полке,  W3   –   к   нижней   полке.   Кабель  W4
используется   для   управления   зеленым,   желтым   и   красным     индикаторами,
размещенными в верхней части статива.  Кабели  X5,  X6  и  X7  подсоединены к
разъемам  J4, J3 и J2 в верхней части статива.

Рис. 2-3 Кабель аварийной сигнализации для соединения интерфейса SERIAL с полками

Для аварийной сигнализации статива оборудования передачи применяются два

режима оповещения:



Визуальное: индикаторы красного (критическая) и желтого (первостепенная)

цветов;



Звуковое: оповещение по звуковой сигнализации, обычноприменяется

при авариях критического уровня.

В случае выработки платой SCC аварийного сигнала критического уровня,
загорится красный индикатор, появится звуковой сигнал оповещения. Звуковой
сигнал может быть отключен при помощи тумблера MUTE вверхней части статива,
либо при помощи тумблера ALC платы SCC.

2.4.2 Интерфейс ALARM

Оборудование   передачи   позволяет   передачу   аварийной   сигнализации
статива централизованной аварийной системе.
Блок питания предоставляет 4 вывода аварийных сообщений,  1 для аварийных
сообщений   первостепенного   уровня,  1   для   критического   уровня,   2   для
вспомогательной двоичной индикации. Если для централизованной аварийной
системы   передаются   аварийные   сообщения,   сопровоздаемые   звуковым
оповещением,   данное   оповещение   в   месте   размещения   самого   статива
требуется отключить.

2-6

Рис. 2-4 Схема контактов интерейса ALARM

2-7
