1

Статив







Оборудование OptiX BWS 1600G магистральной  оптической  системы  передачи
DWDM  (здесь и далее OptiX BWS 1600G) включает: статив, полки, блок питания,
блок вентиляции (с воздушным фильтром), полку модуля компенсации дисперсии
(DCM) и полку концентратора (HUB). Внешний вид статива приведен на Рис. 1-1.
Статив  позволяет  размещать  полки  с  разными  комбинациями  плат  для
создания разных конфигураций оборудования OptiX BWS 1600G.

















































































1-1

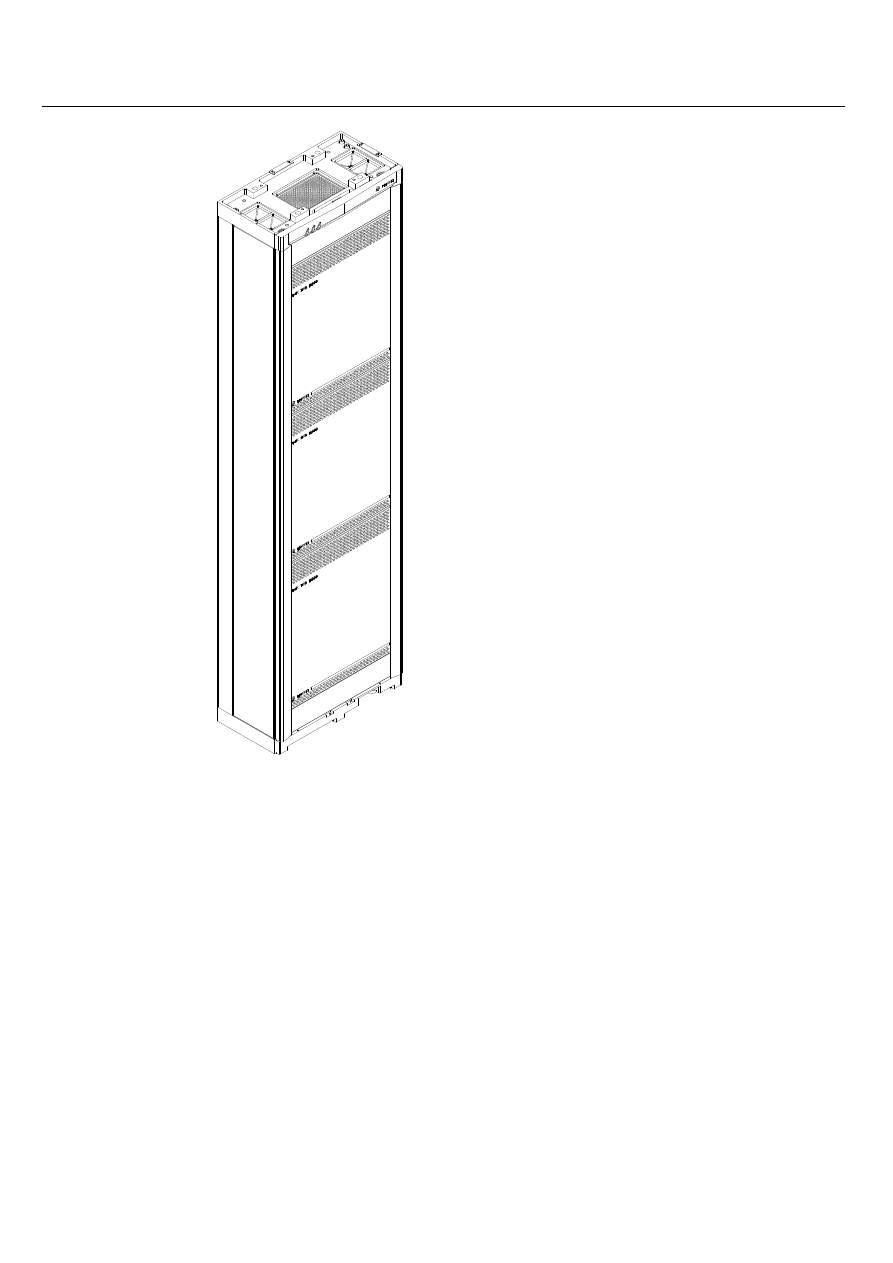

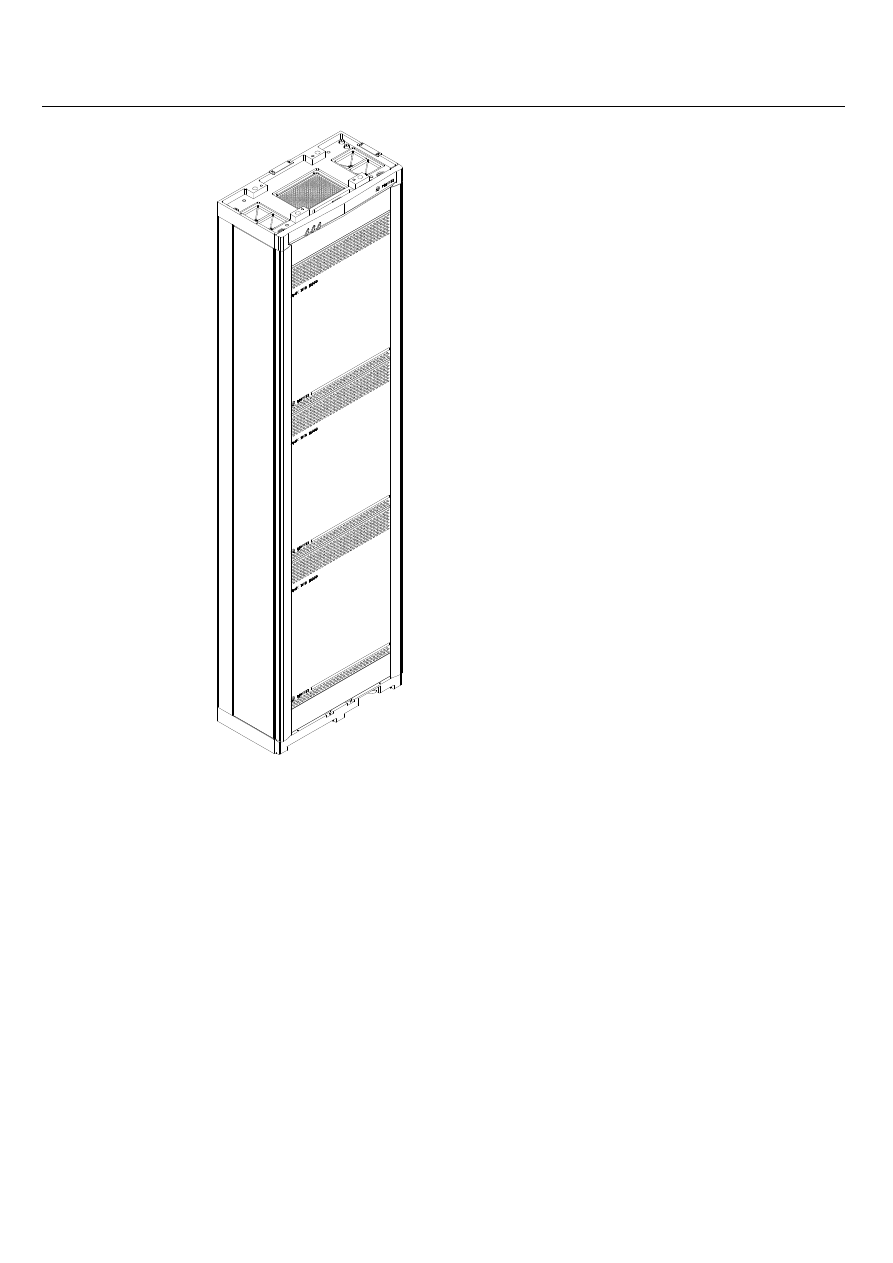

Рис. 1-1 Внешний вид статива OptiX BWS 1600G





















































1-2





1.1  Структура





Оборудование OptiX BWS 1600G использует статив стандарта ETS300-119-
3, рациональный по структуре и приятный по внешнему виду.
Статив имеет заднюю фиксированную панель и передвижные боковые
панели. Блок питания смонтирован в верхней части статива.
Один  статив  вмещает 3 полки,  расположенные  в  верхней,  средней  и  нижней
рамах.  Для  каждой  полки  смонтированы  блок  вентиляции  и  воздушный  фильтр.
Вид статива OptiX BWS 1600G в разобранном состоянии приведен на Рис. 1-2.



Основные особенности статива:



Статив не имеет общей передней дверцы. Вместо этого каждая полка имеет

независимую переднюю дверцу. Таким образом обеспечивается
экранирование электромагнитных волн на уровне полок.





В стативе оставлено достаточно места для прокладки кабелей и оптоволокна.



Каждый статив имеет 2 подвижные боковые панели. Каждая боковая панель движется

по горизонтальным направляющим. Защитный кожух оптоволоконных кабелей
монтируется снаружи боковой панели  и может вращаться вдоль вертикальной
оси.



На передних дверцах полок и задней панели статива имеются

вентиляционные отверстия, обеспечивающие рассеивание тепла.

























































































1-3

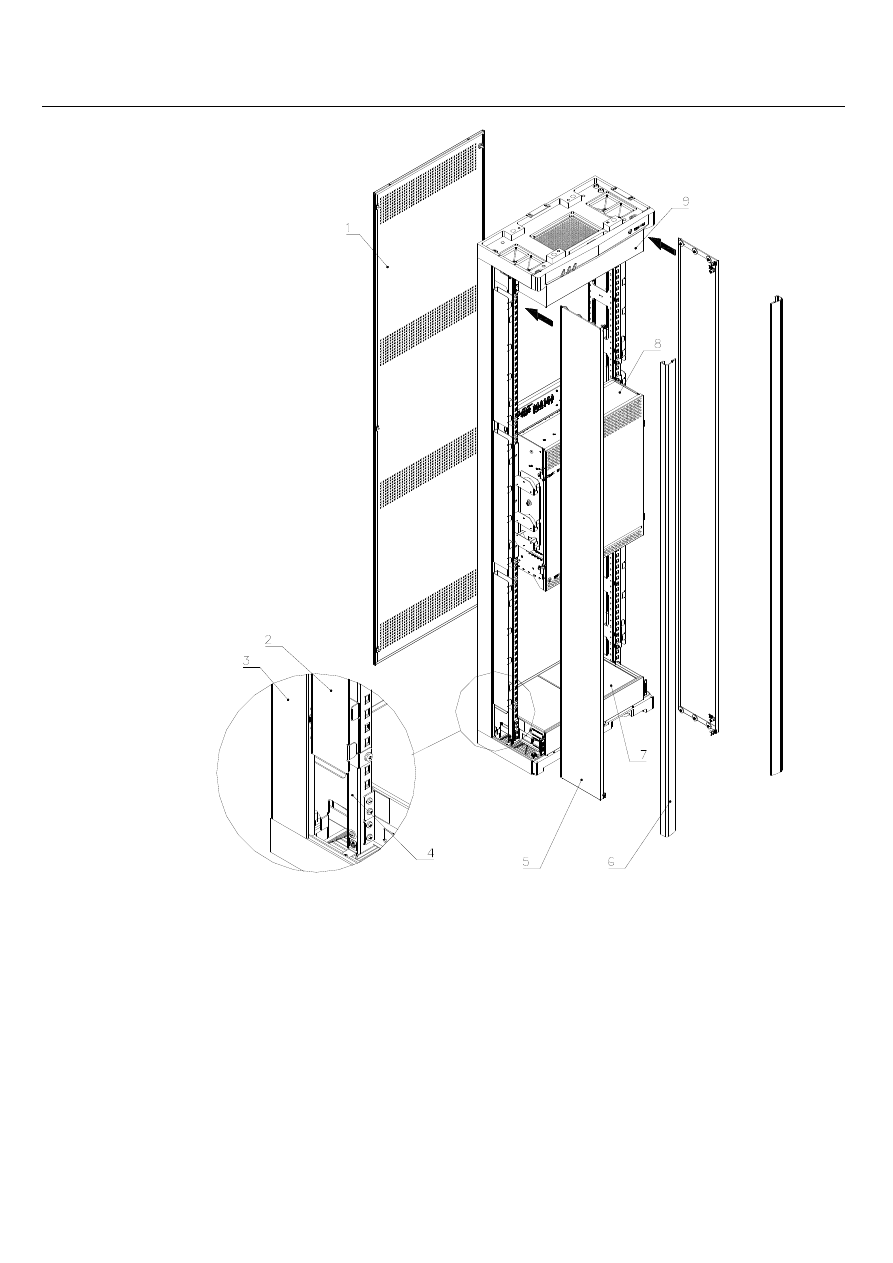

1. Задняя панель

2. Кабельный желоб

3.

Задняя рама

4. Рама



5. Боковая панель   6.

Защитный кожух

7. Полки для DCM & HUB (включая переднюю крышку)
8. Полка



9. Блок питания



Рис. 1-2 Внешний вид разобранного статива



























1-4





1.2  Емкость





Продуманная

структура

статива

обеспечивает

высокую

интеграцию

оборудования OptiX BWS 1600G. Шесть  стативов  поддерживают  конфигурацию
OTM с пропускной способностью 1600 Гбит/с. Каждый статив вмещает до 3 полок,
блок  питания,  полки DCM  и HUB. При  неполной  конфигурации  статива  полки
монтируются сверху вниз.



1.3  Параметры







Габариты и вес:



Табл. 1-1 Габариты и вес статива OptiX BWS 1600G



Статив          Высота (мм)     Ширина (мм)   Глубина (мм)         Вес (кг)



Тип 1



2,200

600



  300

    69



Тип 2



2,600

600



  300

    78









Рабочее напряжение: –38.4 ~ –57.6В постоянного тока (номинальное –48В),

или –48.0 ~ –72.0В постоянного тока (номинальное –60В)





Максимальное энергопотребление статива (полная конфигурация): 2000 Вт























































































1-5
