OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 21

Управление оптической

мощностью

153

ID NE нисходящего направления должен отличаться от ID локального NE.

Примечание:

Для станций OADM, принимающая и передающая сторона OADM считаются двумя каналами ALC.
Оптический усилитель на принимающей стороне OADM считается последним узлом первого ка-
нала ALC. Оптический усилитель на передающей стороне OADM считается первым узлом сле-
дующего канала ALC.

11.2.4 Принцип конфигурации

Чтобы реализовать функцию ALC, сконфигурировать VA1 или VA4 на стан-
ции, где установлен блок регистрации, и сконфигурировать плату оптиче-
ского усилителя на станции, где выполняется регулировка мощности;

Допускается, что станция, на которой не установлен оптический усилитель,
выполняет функцию транзитной станции;

На последней станции в системе не конфигурируют блок эталонных значе-
ний мощности. Блок эталонных значений мощности устанавливают на пер-
вой станции в системе;

Блок регистрации конфигурируют на последней станции в системе.

Если в качестве блока регистрации применяется плата OBU1, требуется
установка блока регулировки затухания;

При конфигурировании первой станции в системе, не прописывать плату,
которая конфигурируется с функцией регистрации и плату эталонных зна-
чений мощности, на одном оптическом порту;

Станции, обеспечивающие ввод/вывод спектральных каналов, рекоменду-
ется конфигурировать, как станции эталонных значений мощности (с уста-
новленным блоком/блоками эталонных значений мощности).

11.3 Интеллектуальная регулировка мощности

OptiX OSN 6800 поддерживает интеллектуальную регулировку мощности (IPA).

11.3.1 Описание функции

В  системе DWDM, при  нарушении  целостности  оптического  волокна,  при  сбое
оборудования, отсоединении/подключении оптических соединителей происходит
потеря оптического сигнала, включая сигнал основного канала и сигналы вспо-
могательных  каналов.  Чтобы  предотвратить  несчастные  случаи,  обеспечить
безопасность персонала при работе с оптическим волокном, а также поврежде-
ния  оборудования  и  ключевых  элементов  обеспечивается  функция IPA. При

Управление оптической

мощностью

154

снижении мощности оптических сигналов в одном или нескольких секциях ос-
новного оптического канала или каналов управления, система мгновенно опре-
деляет потерю оптического сигнала и отключает оптический усилитель восхо-
дящего направления.

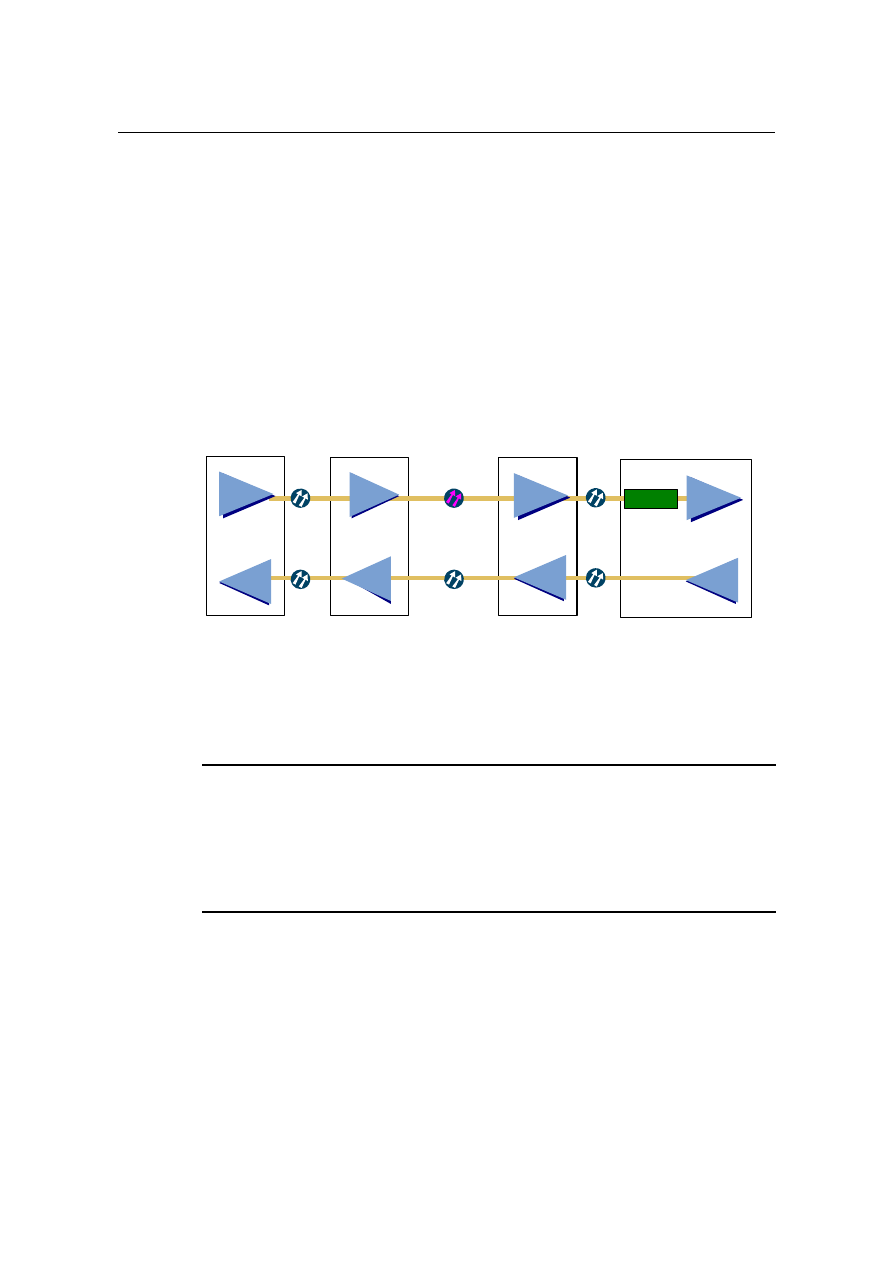

На Рис. 11-12 показана реализация функции IPA. При обрыве волокна, отключа-
ются усилители 3 и 1. Затем отключаются все оптические усилители нисходяще-
го направления, согласно настройкам. Если в системе применяются усилители
(усилитель) Рамана, при нарушении целостности волокна все усилители (усили-
тель) Рамана мгновенно отключаются (или происходит понижение мощности до
безопасного уровня при ухудшении сигнала), так, как оптическая мощность
встречного тока накачки очень высокая.

Обрыв

волокна

Сайт A

Сайт B

Оптический

усилитель

Усилитель

Рамана

Оптический

усилитель

Оптический

усилитель

Оптический

усилитель

Оптический

усилитель

Оптический

усилитель

Оптический

усилитель

Оптический

усилитель

Рис. 11-12

Описание функции IPA

При восстановлении оптического сигнала до нормального уровня, оптический
усилитель возобновляет работу. Усилители 3 и 1 включаются.

Примечание:

В системе DWDM IPA запускается только при потере оптических сигналов активного оптического
канала. При реализации IPA, отключают только лазеры основного оптического тракта. Функцио-
нирование оптического канала управления не изменяется. Следовательно, функции всех каналов
оптического управления остаются без изменений.

11.3.2 Реализация функции

I. Обнаружение нарушения целостности оптического волокна

Для этого применяются три метода:

Обнаружение сигнала LOS платы оптического усилителя;

Обнаружение сигнала LOS платы усилителя Рамана;

Отслеживание сигналов вспомогательных плат регистрации (OSC/OTU).

Управление оптической

мощностью

155

На основе методов обнаружения и анализа причин сбоев, разработана методика
обработки и устранения данных проблем:

Если возникшее условие нарушение целостности оптического волокна от-
вечает всем сконфигурированным параметрам системы (в линии обнару-
жен обрыв волокна), выполняется активация функции IPA;

Если одно из условий не выполняется, функция IPA не активируется;

В режиме перезапуска OSC, восстановление IPA запускается только при
нормальной регистрации OSC.

Внимание:

• В системе с усилителями Рамана, не применять только усилители в качестве прибора изме-

рения  или  регистрации.  Мощность  рассеянного  оптического  излучения  встречной  накачки
усилителя  Рамана  настолько  велика,  что  принимающая  сторона  нисходящего  направления
продолжает  регистрировать  шумы,  даже  при  полном  обрыве  волокна.  При  этом  возникают
трудности с регистрацией обрыва волокна. Особенно при небольшом числе каналов, трудно
определить обрыв волокна только по показателям оптического усилителя;

• Активировать плату усилителя Рамана, выставить порог определения аварии LOS, тогда уси-

литель Рамана будет выполнять дополнительные вспомогательные функции.

II. Платы, задействованные при реализации IPA

Далее перечислены платы, которые задействованы при реализации IPA.

Плата регистрации (дополнительная);
Плата регистрации определяет, соответствует ли норме уровень принимае-
мой оптической мощности на каждой станции.
На NE, сконфигурированном по схеме ведущий/ведомый, рекомендуется
сконфигурировать плату регистрации и плату, отвечающую за отключение
на ведущем подстативе.
OAU1 или OBU1 выполняет функции плат регистрации.

Плата, отвечающая за отключение (обязательная);
Плата регистрации и плата, отвечающая за отключение, физически не могут
быть одними и теми же платами, даже, если они сконфигурированы в одной
паре IPA. OAU1 и OBU1 выполняют функции плат, отвечающих за отключе-
ние.

Усилитель Рамана (дополнительный);
Когда активирована функция IPA, усилитель Рамана отключен. Усилитель
Рамана может выполнять функции вспомогательной регистрации обрыва
волокна.

Управление оптической

мощностью

156

Плата, отвечающая за отключение (дополнительная);
Когда  функция IPA активирована,  отключить  подачу  излучения  оптической
накачки платы. Эта плата используется исключительно в случае, когда тре-
буется  отключить  более  одной  платы  усилителя  Рамана.  Допускается  кон-
фигурирование одной платы усилителя Рамана (CRPC).

Плата регистрации (дополнительная).
Эти  платы  обнаруживают  сигналы  услуг,  которые  отвечают  условию  функ-
ции IPA при  обрыве  волокна.  Допускается  конфигурирование максимум  до
четырёх  плат  регистрации.  Эти  платы  не  генерируют  аварийных  сигналов.
Они применяются в соответствии с одним, определённым условием для оп-
ределения  обрыва  волокна. OSC и OTU различного  типа  могут  выполнять
функции дополнительных плат регистрации.

11.3.3 Принцип конфигурации

I. Описание конфигурации

Когда усилители сконфигурированы как платы регистрации, IPA конфигури-
руется на первой станции и на последней станции канала. При обрыве оп-
тического волокна, усилители на первой станции и на последней станции
канала будут отключены;

Для более точной регистрации обрыва волокна и реализации функции IPA,
потребуется сконфигурировать плату регистрации и плату вспомогательной
регистрации. IPA конфигурируется на каждой станции. При обрыве волокна,
усилитель будет отключён до и после того, как это произошло;

Стандартный оптический усилитель не требует OTU. Если требуется скон-
фигурировать плату вспомогательной регистрации, проверьте, сконфигури-
рован ли OTU на сетевом элементе;

Не конфигурировать плату вспомогательной регистрации как отдельную
плату регистрации.

Внимание:

• При конфигурировании IPA, убедиться в том, что связь между NE в норме. Иначе, при конфи-

гурировании функции IPA между NE возникнут аварии. Функция IPA реализуется с ошибками
при нарушении связи между NE. При восстановлении связи функция IPA реализуется нор-
мально;

• Версии программного обеспечения NE должны быть одинаковыми. Это также гарантирует

нормальную связь между NE.

Управление оптической

мощностью

157

II. Инструкции по настройке функции IPA

Инструкции по настройке функции IPA:

Пользователю потребуется сконфигурировать:

−

Один оптический усилитель, как плату регистрации

−

Один оптический усилитель, как плату, отвечающую за отключение
(плата управления отключением).

−

А также параметры управления.

Для применения с платой усилителя Рамана, добавить плату управления
отключением усилителя Рамана. Прописать ID NЕ и ID слота платы;

Добавить плату вспомогательной регистрации в сложной системе;

После конфигурирования одной пары IPA, чтобы завершить процесс IPA,
создать другую пару IPA на противоположной стороне линии или на другой
станции.

администрирование и

обслуживание

158

Глава 12 Эксплуатация, администрирование и

обслуживание

В таблице представлено содержание данной главы:

Раздел

Описание

11.1 Функционирование сис-

темы

Технологии и методы, обеспечивающие стабильную работу

системы.

11.2 Администрирование и

обслуживание

Технологии и методы управления и обслуживания системы.

12.1 Функционирование системы

OptiX OSN 6800 обеспечивает многочисленные методы по управлению, настрой-
ке и контролю параметров системы. Обеспечивается стабильная и безошибоч-
ная работа системы.

OptiX OSN 6800 имеет  функцию  автоматического  выравнивания  уровня
мощности (APE). Эта  функция  позволяет  автоматически  регулировать  вы-
ходную  оптическую  мощность  каждого  канала.  Достигается  минимальное
соотношение OSNR и реализуется выравнивание оптической мощности на
приёме;

OptiX OSN 6800 имеет функцию автоматического контроля уровня мощно-
сти (ALC). Эта функция позволяет выдерживать оптический сигнал на оп-
ределённом уровне, а также сохранять мощность на входе и выходе опти-
ческих усилителей нисходящего направления на заданном уровне. Качест-
во сигналов выдерживается на стабильном уровне;

Оборудование OptiX OSN 6800 предусматривает функцию интеллектуаль-
ной регулировки мощности (IPA). Эта функция обеспечивает безопасность
персонала при работе с интерфейсами и при нарушении целостности опти-
ческого волокна;

OptiX OSN 6800 полностью отвечает требованиям по управлению оптиче-
скими каналами передачи. Стативы оборудованы специальными катушками
и кронштейнами для укладки оптических кабелей в стативах и между стати-
вами;

OptiX OSN 6800 обладает интеллектуальными функциями по отслеживанию
температуры окружающей среды, аварийной информации и т.д. Это обес-
печивает стабильную и безошибочную работу системы.

администрирование и

обслуживание

159

12.2 Администрирование и обслуживание

Проектирование плат и стативов и конфигурация системы OptiX OSN 6800 обес-
печивает эффективную эксплуатацию и простоту при администрировании и об-
служивании оборудования.

12.2.1 Плата управления и связи

Плата системного контроля и связи (SCC) отслеживает и администрирует пара-
метры NE OptiX OSN 6800.

I. Плата SCC

Плата SCC осуществляет сбор информации о состоянии системы. аварийных и
рабочих событиях с функциональных модулей каждой платы.

SCC преобразует, обрабатывает и сохраняет эти данные и параметры. В тоже
время, она отправляет информацию управления и администрирования на дру-
гие функциональные блоки.

SCC  обеспечивает  функциональные  интерфейсы,  чтобы  упростить  взаимодей-
ствие  между  функциональными  блоками  каждой  платы  и NM. Обратитесь  к
Табл. 12-1.

Табл. 12-1

Функциональные интерфейсы платы SCC OptiX OSN 6800

Функциональные

интерфейсы

Описание

F&f

Соединяет интерфейс RS-232 с ПК или рабочей станцией, применяется

при вводе в эксплуатацию.

Ethernet

Интерфейс TMN, интерфейс управления локального NE и интерфейс

внутреннего взаимодействия, применяется при вводе в эксплуатацию.

OAM

Интерфейс эксплуатации, администрирования и техобслуживания.
Интерфейс X.25 обеспечивается для связи с терминалом по сети общего

доступа с пакетной коммутацией.

Связь DCC

Обеспечивает канал DCC для канала управления.

Модуль связи

Сообщается с другими платами в подстативе, обеспечивает сбор рабочих

событий и передачу конфигурации.

Интерфейс связи сетевого управления

Внешние интерфейсы в подстативе в области интерфейсов и на плате

AUX об-

ладают функциями интерфейса SCC.

Подробная информация приводится в руково-

дстве "Интеллектуальная оптическая платформа передачи

OptiX OSN 6800"

Описании аппаратной части.

SCC отслеживает рабочее состояние плат на NE OptiX OSN 6800.

администрирование и

обслуживание

160

Основные параметры мониторинга:

Входная оптическая мощность;

Выходная оптическая мощность;

Температура лазера;

Рабочие параметры В1;

Рабочие параметры FEC.

12.2.2 Блок связи и аварийной сигнализации

EFI реализует функции ввода аварийной сигнализации, вывода аварийной сиг-
нализации и каскадного соединения аварийных сигналов.

EFI  предоставляет  функциональные  интерфейсы:  интерфейс  управления,  ин-
терфейс  взаимодействия  между  подстативами,  интерфейс  соединения  аварий-
ных  сигналов  и  интерфейсы  ввода/вывода  аварийной  сигнализации. EFI уста-
новлена за панелью индикаторов в верхней части подстатива. На передней па-
нели расположены четыре индикатора состояния и десять интерфейсов RJ-45.
В Табл. 12-2 перечислены функции интерфейсов EFI.

содержание .. 19 20 21 22 ..
