OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 19







137

  Примечание:

  Как показано на Рис. 10-12, 1 и 4 - это трибутарные платы; 2 и 5 являются защитными линей-

ными платами; 3 и 6 – это рабочие линейные платы. Плата XCS обеспечивает функцию двой-
ного ввода и выборочного приёма трибутарных и линейных плат, как показано на Рис. 10-12;

  SCC  и  линейные  платы  сообщаются  через  объединительную  панель,  как  показано  на

Рис. 10-12.



z



В  направлении  передачи,  клиентские  услуги  для  которых  обеспечивается
защита, разбиваются на рабочие и защитные сигналы на плате XCS и от-
правляются на рабочую линейную плату и резервную линейную плату. Ра-
бочий сигнал и защитный сигналы передаются в рабочем и защитном кана-
ле соответственно;

z



В  направлении  приёма  активирована  кросс-коммутация  только  соответст-
вующей рабочей линейной платы. При сбое рабочего канала, активируется
кросс-коммутация защитной линейной платы. Сигналы услуг передаются в
защитном канале;

z



После возобновления нормальной работы рабочего канала, сигналы услуг
переключаются  кросс-коммутацию  соответствующей  линейной  платы,  со-
гласно конфигурации режима восстановления в системе NM.

IV. Применение

На Рис. 10- 13 показан проект кольцевой сети Т, включающей станции A, B, C и
D.  Все  станции  представляют  собой OADM. Для  услуг  между  станциями A и B
реализуется  защита SNCP, на  основе  функции  двойного  ввода  и  выборочного
приёма.

Клиент a

OADM A

OADM B

OADM C

OADM D

2

1

4

3

Клиент a

Клиент b

Клиент b

Клиент c

Клиент c



: направление потока рабочих сигналов

: направление потока защитных сигналов

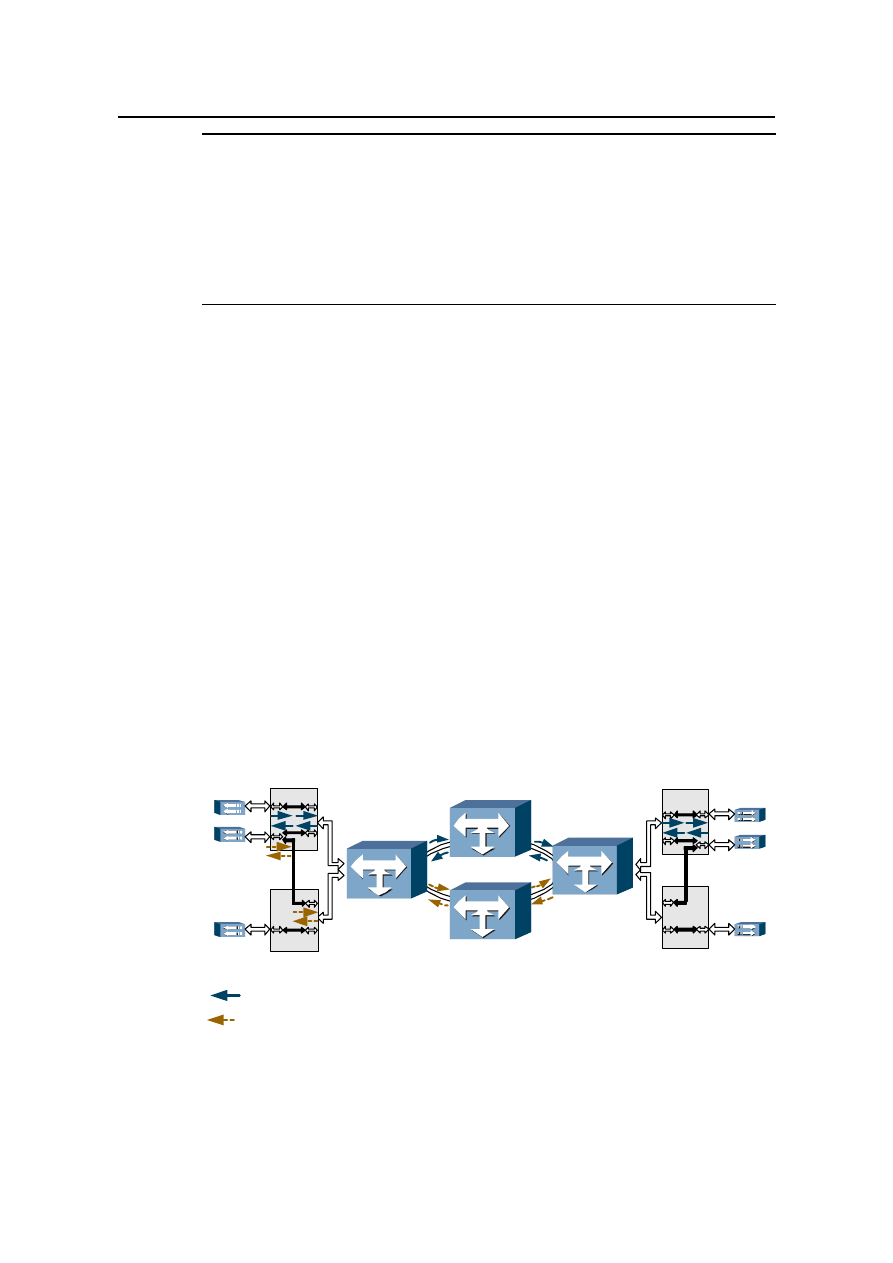

Рис. 10-13

Применение защиты SNCP (при нормальных условиях)

См. Рис. 10-13.

При нормальных условиях, клиентская услуга b передаётся по рабочему каналу



138

и по защитному каналу посредством платы 1 OTU и платы 2 OTU. На стороне
приёма,  активирована  кросс-коммутация  только  рабочей  платы 4 OTU. Защит-
ная кросс-коммутация платы 3 OTU не активирована.

Клиент a

Клиент b

Клиент c

OADM A

OADM B

OADM C

OADM D

2

1

4

3

Клиент a

Клиент b

Клиент c



: направление потока рабочих сигналов

: направление потока защитных сигналов

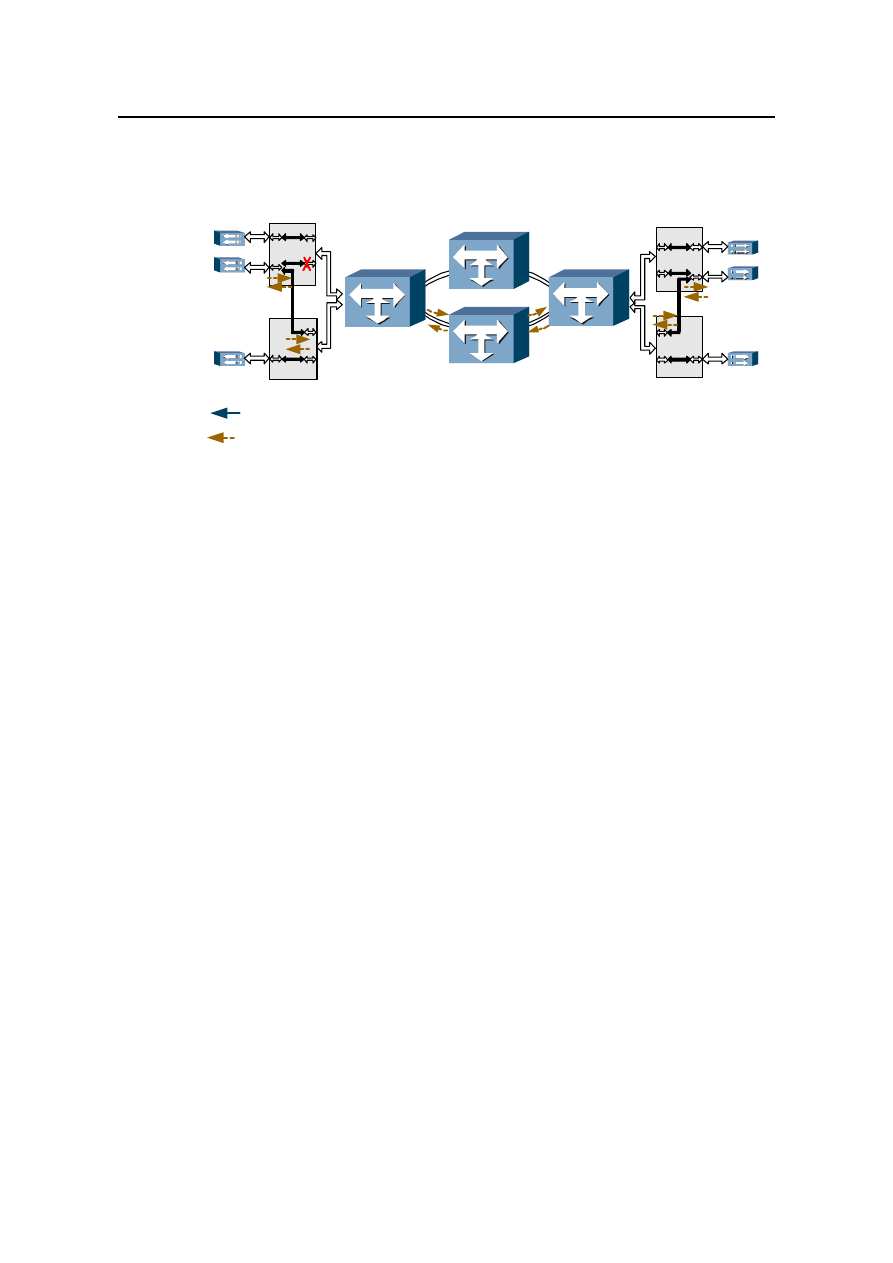

Рис. 10-14

Применение защиты SNCP (при переключении)

См. Рис. 10-14.

На стороне передачи, клиентская услуга b передаётся по защитному каналу че-
рез плату 2 OTU. На стороне приёма рабочая кросс-коммутация платы 4 OTU не
активирована. Защитная кросс-коммутация соответствующей платы 3 OTU акти-
вирована. Работает защитный канал.

10.3  Канал управления сетью

OptiX OSN 6800 обеспечивает  защиту  канала  управления  и  взаимный  обмен
информации сетевого управления.

10.3.1  Защита канала управления

В системах DWDM, информация сетевого управления передаётся по оптическо-
му каналу управления, который совместно использует один и тот же физический
канал с основным рабочим маршрутом. Любой сбой рабочего канала отразится
на  работе  канала  управления.  Поэтому,  необходимо  предусмотреть  резервный
оптический канал управления.

В кольцевой сети, при обрыве волокна в определённом направлении, информа-
ция  сетевого  управления  автоматически  коммутируется  в  канал  оптического
управления  в  волокно  противоположного  направления,  как  показано  на
Рис. 9-15.  Сбой  рабочего  канала  не  отражается  на  обмене  информацией  всей
сети.



139

NM

GNE

Management information

NE A

NE B

NE C

NE D

Network cable

Optical fiber

Normal supervisory channel

Normal supervisory channel

Management information

Канал управления

Канал управления

Информация управления

Информация управления

Сетевой кабель

Оптический кабель



Рис. 10-15

Защита информации сетевого управления в сети топологии кольцо (при сбое

отдельной секции)

OptiX OSN 6800 обеспечивает  канал  управления  сетью,  наряду  с  сетью DCN.
Пользователь  выбирает  режим  работы  канала  на  основе  построения  сети  или
организации  связи.  При  организации  топологии  "точка-точка"  или  топологии
"цепь",  при  сбое  оптического  канала  передачи  канал  управления,  также  стано-
вится  недоступным.  Эту  проблему  решают  путём  использования  режима DCN
для канала управления. NE обеспечивает канал управления на основе DCN.

Для настройки канала управления DCN, реализовать доступ DCN между двумя
NE с использованием маршрутизатора. Согласно первоначальной конфигурации
информация сетевого управления передаётся по нормальному каналу управле-
ния при нормальной работе сети. См. Рис. 10-16.

Канал управления

Информация управления

Сетевой кабель
Оптический кабель

NM

GNE

NE

DCN

Маршрутизатор

Канал управления DCN

Маршрутизатор



Рис. 10-16

Передача информации сетевого управления по нормальному каналу

управления

При неисправности канала управления, на сетевых элементах происходит авто-
матическое переключение передачи управляющей информации на канал управ-
ления DCN, что гарантирует функционирование и управление всей сети, как по-
казано на Рис. 10-17.



140

Канал управления

Информация управления

Сетевой кабель
Оптический кабель

Маршрутизатор

Канал управления DCN

DCN

NM

GNE

NE

Маршрутизатор



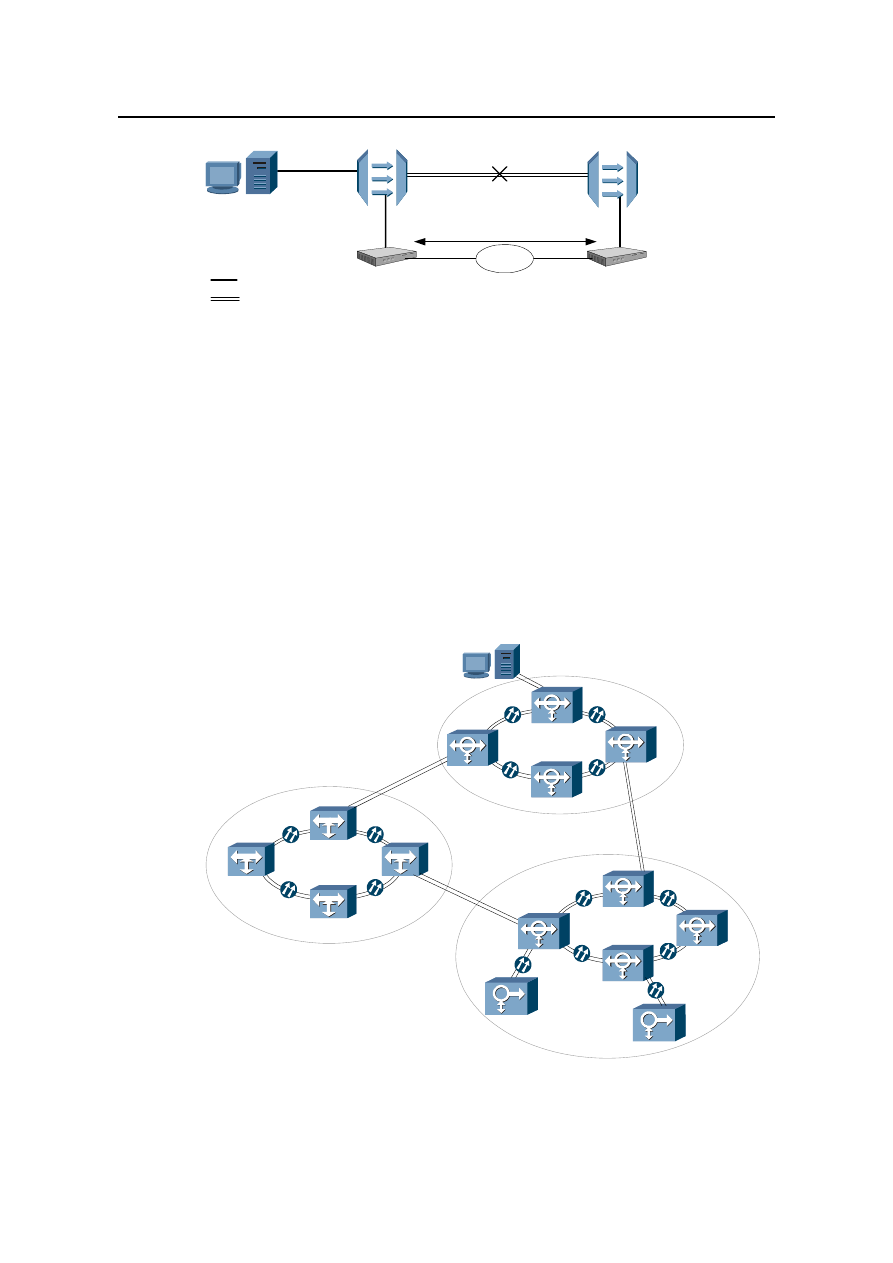

Рис. 10-17

Передачи управляющей информации по каналу управления DCN

При  сетевом  планировании  крайне  важно  выбрать  различные  маршруты  для
рабочего канала и канала управления DCN. Иначе, функция резервирования не
будет работать.

10.3.2  Защита взаимного обмена информации сетевого управления

Оборудование OptiX OSN 6800 обеспечивает различные интерфейсы передачи
данных  (например,  интерфейс Ethernet) для  взаимосвязи  каналов  сетевого
управления среди различных сетей DWDM, или между сетями DWDM и SONET,
как показано на Рис. 10-18. Это позволяет реализовать унифицированное управ-
ление различным оборудованием передачи.

ADM

ADM

ADM

ADM

Сеть SONET

OADM

Сеть WDM

ADM

ADM

ADM

ADM

OADM

OADM

OADM

Центр

сетевого

управления

Канал

сетевого

управления

Канал

сетевого

управления

Канал

сетевого

управления

Сеть SONET



Рис. 10-18

Защита взаимного обмена информации сетевого управления в сети передачи

OptiX

Управление оптической

мощностью



141

Глава 11  Управление оптической мощностью

В таблице представлено содержание данной главы.

Раздел

Описание



11.1  Автоматическое выравнивание уровня мощности   Реализация и применение APE.

10.2 Автоматическая регулировка уровня мощности

Реализация и применение ALC.

10.3 Интеллектуальная регулировка мощности

Реализация и применение IPA.

11.1  Автоматическое выравнивание уровня мощности

OptiX OSN 6800 обеспечивает  функцию  автоматического  выравнивания  уровня
мощности (сокращённо APE).

11.1.1  Описание функции

В  системе DWDM изменения  параметров  передачи  по  оптическому  волокну  в
работающей  системе  приводит  к  неравномерности  мощности  в  оптических  ка-
налах и ухудшению коэффициента сигнал-шум оптических сигналов (OSNR) на
принимающей стороне, как показано на Рис. 11-1. Функция APE позволяет авто-
матически настраивать оптическую мощность каждого канала передающей сто-
роны и обеспечить равномерность оптической мощности в соответствии с пара-
метрами  на  принимающей  стороне,  а  также  регулировать OSNR, как  показано
на Рис. 11-2.

Неравномерность

оптической мощности

на принимающей стороне

OTM

OADM

OTM

OLA

OLA



Рис. 11-1

Неравномерность оптической мощности на принимающей стороне, в случае,

когда APE не активирован

Управление оптической

мощностью



142

Неравномерность

оптической мощности

на принимающей стороне

OTM

OADM

OTM

OLA

OLA



Рис. 11-2

Неравномерность оптической мощности на принимающей стороне, в случае,

когда APE активирован

Применение APE делает  работу  системы DWDM более  эффективной  и  обслу-
живание системы более простым.

11.1.2  Применение функции

I. Принципы применения

z



При  запуске  системы  на  соответствующих  платах  выполняется  необходи-
мая ручная регулировка, чтобы обеспечить нормальную работу каждого ка-
нала в соответствии с требованиями по битовым ошибкам и OSNR;

z



После запуска график мощности сохраняется на принимающей стороне, как
шаблон параметров мощности;

z



Измеряется  оптическая  мощность  каждого  канала  на  платах (MCA4 или
MCA8) на оптическом порту принимающей стороны;

z



Учитывая измеренную оптическую мощность каждого канала, настраивает-
ся  коэффициент  затухания  на  платах (M40V и WSM9), регулируется  соот-
ношение OSNR каждого канала и выравнивается оптическая мощность.



  Примечание:

При работе оборудования платы MCA4 и MCA8 анализируют данные, полученные за определён-
ный период времени. Период указывается в конфигурации плат MCA4 и MCA8. Если смещение
мощности  превышает  допустимый  порог,  система  выдаёт  сообщение  о  несоответствии  оптиче-
ской мощности. Пользовать может активировать автоматическую настройку мощности для регу-
лировки мощности в зависимости от состояния сети.



II. Платы, при помощи которых выполняется настройка оптической

мощности

Функция APE реализуется платами услуг и платой SCC:

z



Платы регистрации;

Управление оптической

мощностью



143

Определяет мощность сигналов каналов на принимающей стороне и сооб-
щает полученные данные. MCA4 или MCA8 являются платами системы ре-
гистрации.

z



Платы, на которых выполняется настройка;
На этих платах реализуется функция APE. M40V и WSM9 это платы, на ко-
торых выполняется настройка мощности.

z



Платы канала управления;
Они  обеспечивают  канал  управления  и  физический  канала  для  передачи
кадров протокола. SC1 и SC2 являются платами канала управления.

z



Плата системного контроля и связи.
Эта  плата  реализует  функцию APE. Она  также  выполняет  функции  управ-
ления системой.

11.1.3  Применение в сети

Два способа реализации APE:

z



MCA  определяет  оптическую  мощность  сигналов,  мультиплексированных
M40V. На Рис. 11-3 показана схема организации сети для реализации APE.

Станция, на которой

выполняется настройка

M40V

MCA4

/

MCA8

M01

M40

OUT

IN1

INn

Станция, на которой

выполняется регистрация

параметров



Рис. 11-3

Реализация APE с платой M40V, которая выполняет функцию регистрации

z



MCA  определяет  оптическую  мощность  сигналов,  которые  мультиплекси-
руются платой WSM9, включая спектральные каналы, которые передаются
транзитно,  и  спектральные  каналы,  которые  вводятся  локально.  На
Рис. 11-4 показано применение в сети и описание однонаправленного APE;

Управление оптической

мощностью



144

Станция, на которой

выполняется настройка

Станция, на которой

выполняется регистрация

параметров

WSM9

MCA4

/

MCA8

OUT

IN1

INn

EXPI

AM1

AM8



Рис. 11-4

Реализация APE с платой WSM9, которая выполняет функцию регистрации

11.1.4  Принцип конфигурации

APE это дополнительная функция и конфигурируется с учётом требований поль-
зователей.

z



При использовании функции APE, необходимо убедиться в том, что на узле
на  передающей  стороне  сконфигурирована  плата  настройки,  и  на  узле  на
принимающей  стороне  сконфигурирована  плата  регистрации. DWDM - это
двухволоконная  однонаправленная  система.  Поэтому,  на  обеих  сторонах
одной  пары APE потребуется  сконфигурировать  одну  плату  настройки  и
одну плату регистрации;

z



Система  основана  на  принципе  управления  "ведущий/ведомый".  Узел,  на
котором  установлена  плата  регистрации,  является  ведущей.  Она  также
осуществляет  регистрацию  параметров,  расчёт  и  передачу  информации
Узел, на котором установлена плата регистрации, выполняет настройку ка-
налов  согласно  протоколу.  Пользователю  потребуется  сконфигурировать
параметры  узла,  на  котором  установлена  плата  регистрации.  При  этом
пользователю  надо  лишь  указать  смежные  нечётные  узлы  настройки  (для
настройки  нечётных  каналов),  подстатив  мониторинга  на  принимающей  и
на передающей стороне устанавливают на 0;

z



Для  запуска  функции APE, на  плате  регистрации  и  на  одном  интерфейсе
плат MCA4 или MCA8 конфигурируется пара функции APE;

z



В заголовке пакета канала управления имеется специальный байт протоко-
ла APE, который применяется для передачи информации APE;

z



Между  станцией,  на  которой  выполняется  настройка,  и  станцией,  на  кото-
рой  выполняется  регистрация,  может  быть  еще  станция OADM. Станция
OADM, обычно выполняет локальный ввод/вывод спектральных каналов. В
этом случае функция APE не сможет обеспечить выравнивание оптической
мощности  вводимых/выводимых  каналов.  Поэтому  рекомендуется  убрать
флаг мониторинга вводимых/выводимых каналов на станции OADM.















содержание   ..  17  18  19  20   ..
