OptiX OSN 6800: Интеллектуальная оптическая платформа передачи. Описание оборудования - часть 2

Применение в сети

Глава 1 Применение в сети

В таблице представлено содержание данной главы.

Раздел

Описание

1.1 Архитектура системы

Архитектура системы передачи OptiX OSN 3800

1.2 Место, занимаемое в сети

Место, занимаемое OptiX OSN 3800 в сети

1.3 Организация и применение в сети Организация и применение в сети OptiX OSN 3800

1.1 Архитектура системы

Интеллектуальная  оптическая  платформа  транспортной  системы  передачи
OptiX OSN 6800 (для  краткости OptiX OSN 6800) ориентирована  на  развиваю-
щиеся  направление  городских  сетей  с IP-ядром.  Новейшая  архитектура  позво-
ляет  им  достигать  динамической  оптимизации (grooming) оптического  уровня  и
гибкой  оптимизации  электрического  уровня.  Они  также  поддерживают  макси-
мальную  интеграцию,  высокую  надежность  и  многообразие  услуг.  На  Рис. 1-1
показана архитектура системы.

Обработка услуг клиента

Уровень электрической

диспетчеризации

Уровень управления

на базе GMPLS

Пакет

FOADM/ROADM

Обработка линейной

стороны

краш

ен

ны

ин

терфейс

Уровень оптической

передачи: L0

Электрический

уровень: L1

GMPLS: Обобщенная многопротокольная коммутация по меткам

Электрический

уровень: L2

Рис. 1-1 Архитектура системы OptiX OSN 6800

Применение в сети

Общая архитектура OptiX OSN 6800.

L0 – уровень оптической передачи. L1 и L2 – это электрические уровни.

Решения по распределению ресурсов передающей среды оборудования WDM
включают: фиксированный оптический мультиплексор ввода/вывода (FOADM) и
перестраиваемый оптический мультиплексор ввода/вывода (ROADM).

Электрический уровень L1 поддерживает оптимизацию услуг GE, любых услуг и
сигналов ODU1. Электрический уровень L2 поддерживает переключение на ос-
нове VLAN и Stack VLAN.

1.2 Место, занимаемое в сети

OptiX OSN 6800 и OptiX OSN 3800 это интеллектуальные платформы оптиче-
ской передачи. Оборудование OptiX OSN 6800 предназначено для уровней кон-
вергенции в магистральных, локальных и городских сетях, а также для уровня
ядра городских сетей. Оборудование OptiX OSN 3800 предназначено для уров-
ней конвергенции и доступа в городских сетях.

Оборудование OptiX OSN 6800 использует технологии плотного волнового муль-
типлексирования (DWDM) и грубого волнового мультиплексирования (CWDM),
что позволяет достигать прозрачной передачи мультисервисных услуг и боль-
шой ёмкости.

Оборудование OptiX OSN 6800 поддерживает множество вариантов организа-
ции сети, включая:

Сеть с топологией "точка-точка";

Сеть с топологией "цепь";

Сеть с топологией "кольцо";

Смешанную топологию сети.

Данное оборудование взаимодействует с другим оборудованием: WDM,
SDH/SONET, предоставляя полное решение Metro WDM.

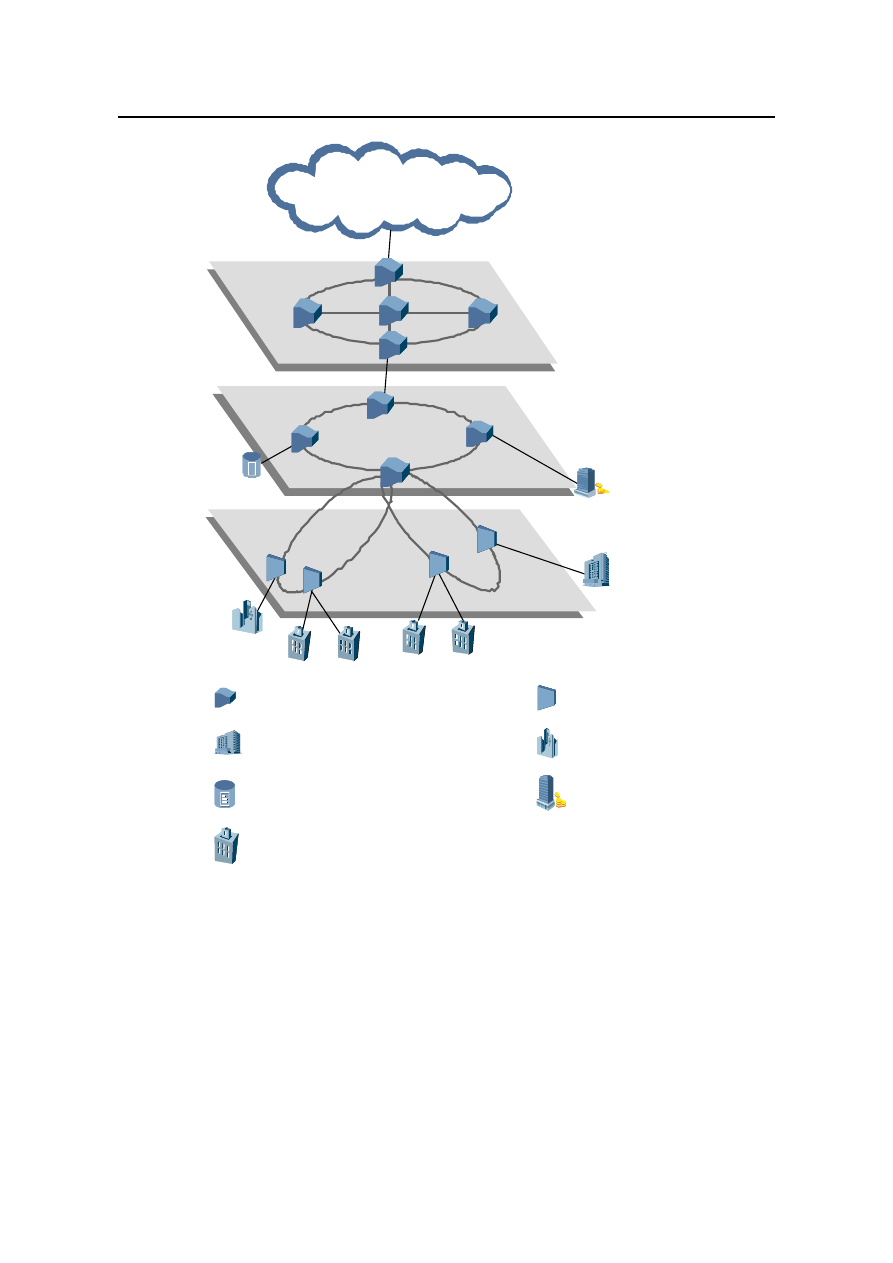

На Рис. 1-2 показано расположение OptiX OSN 6800 в общей иерархии сети.

Применение в сети

Уровень конвергенции

мегаполисной сети и

уровень доступа

мегаполисной сети

Локальная сеть и

уровень ядра

мегаполисной сети

Зональные

магистральные

сети

Короткие

магистральные

линии

OptiX OSN 6800

OptiX OSN 3800

Корпорация

Многоквартирный дом

Центр обработки и хранения данных Internet

Банк

Интеллектуальный жилой район

Рис. 1-2 Расположение OptiX OSN 6800 в общей иерархии сети

1.3 Организация и применение в сети

Оборудование OptiX OSN 6800 поддерживает сети с топологии "точка-точка",
"цепь" и "кольцо".

1.3.1 Сеть топологии "точка-точка"

Сеть с топологии "точка-точка" является основным приложением оборудования
OptiX OSN 6800.

Применение в сети

Она применяется для сквозной передачи услуг. Другие способы организации се-
ти основываются на топологии типа "точка-точка", которая является основной.

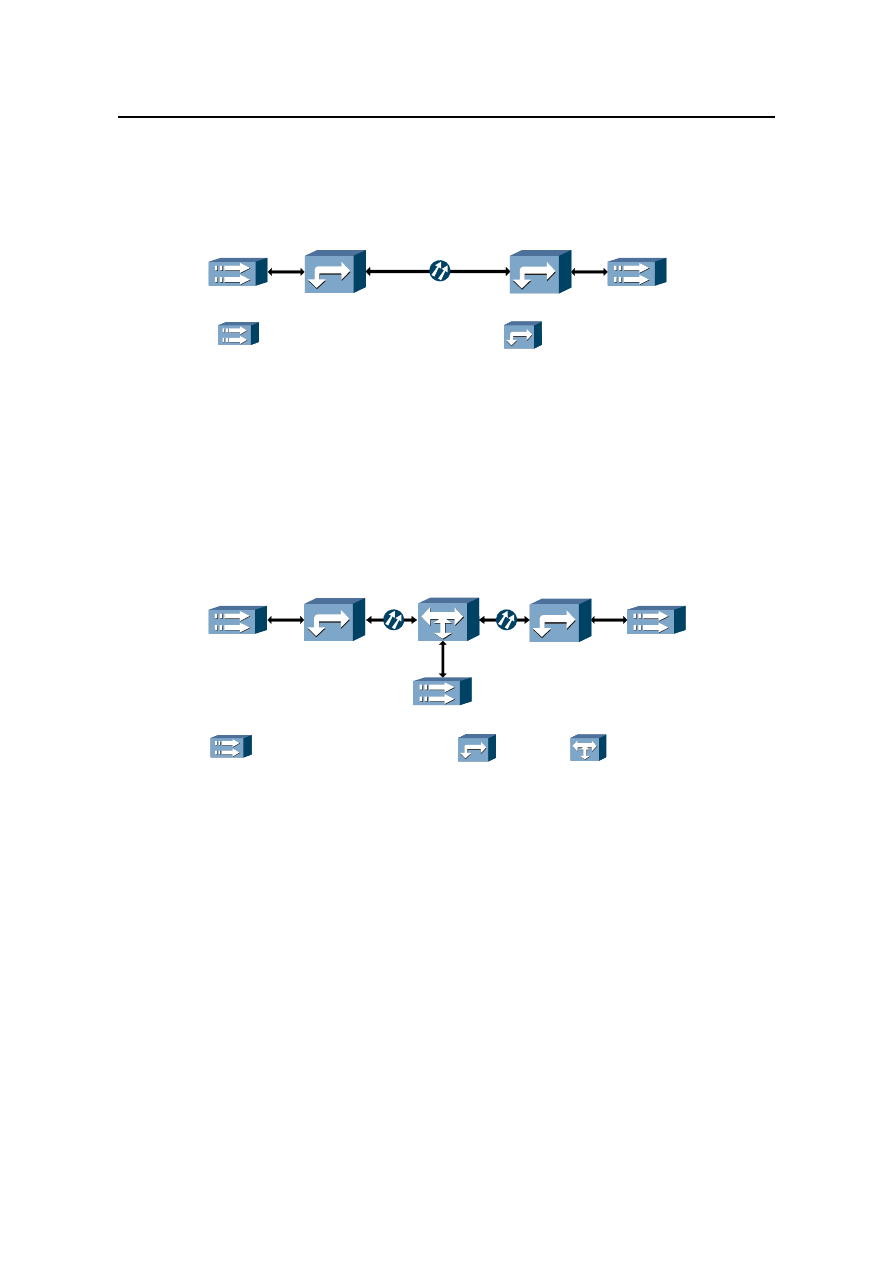

На Рис. 1-3 показана топология сети "точка-точка", на базе оборудования OptiX
OSN 6800.

: Оборудование стороны клиента

: OTM

Рис. 1-3 Топология сети "точка-точка"

1.3.2 Сеть топологии "цепь"

Сеть с топологии "цепь" и мультиплексорами OADM хорошо подходит, когда тре-
буется осуществить ввод/вывод некоторых спектральных каналов, при транзите
остальных.

На Рис. 1-4 показана сети топологии "цепь", состоящая из оборудования OptiX
OSN 6800.

: Оборудование стороны клиента

: OTM

: OADM

Рис. 1-4 Сети топологии "цепь"

1.3.3 Сеть топологии "кольцо"

Безопасность и надежность сети это два важных фактора, характеризующие ка-
чество предоставляемых услуг операторов сети.

Благодаря своей превосходной живучести, сеть топологии "кольцо" является ос-
новной моделью при построении DWDM сетей городского масштаба (MAN). Она
может входить в состав таких сложных сетевых структур как соприкасающиеся
кольца, пересекающиеся кольца и кольцо с цепью.

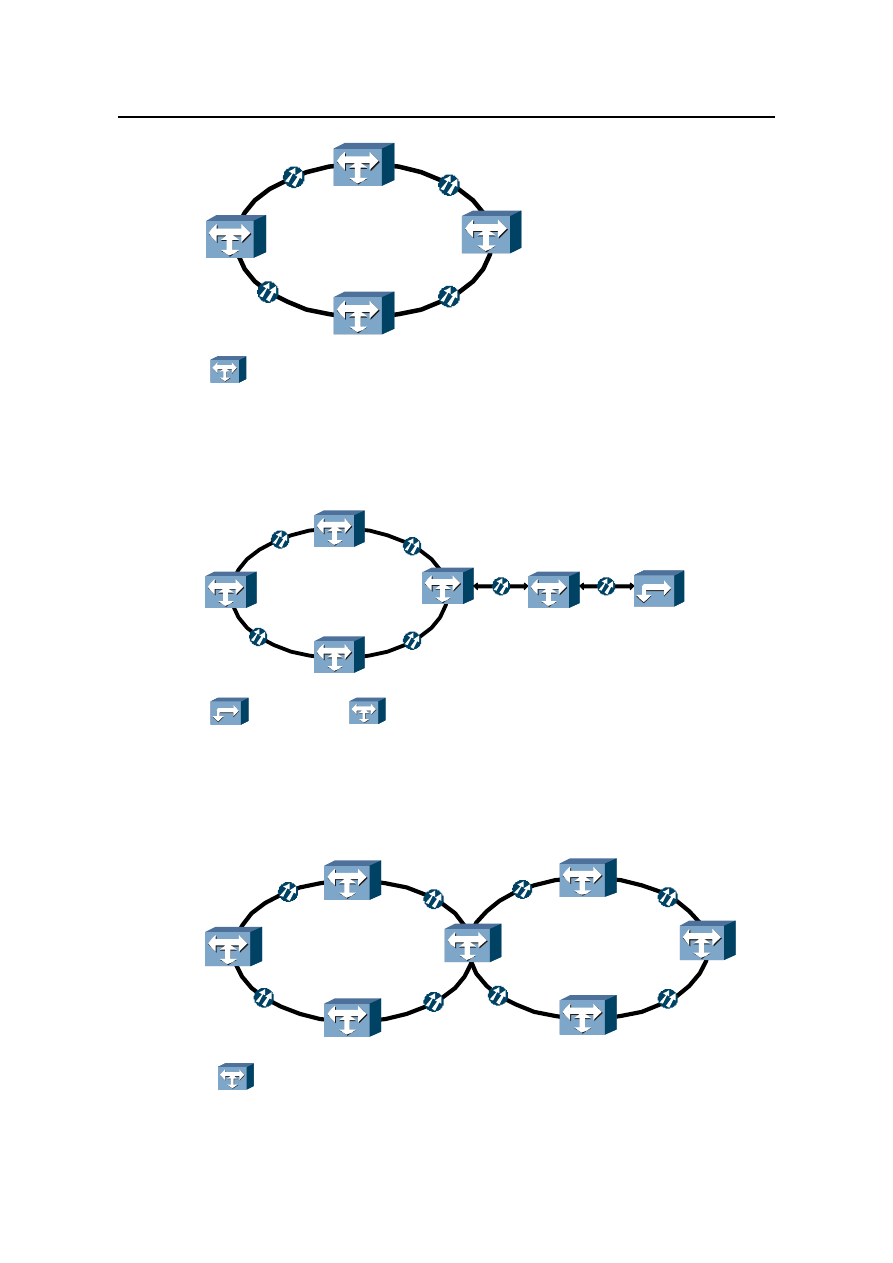

На Рис. 1-5 показана сеть топологии "кольцо", состоящая из оборудования OptiX
OSN 6800.

Применение в сети

: OADM

Рис. 1-5 Сеть топологии "кольцо"

На Рис. 1-6 показана сеть топологии "кольцо с цепью", состоящая из мультип-
лексоров OADM OptiX OSN 6800.

: OTM

: OADM

Рис. 1-6 Сеть топологии "кольца с цепью"

На Рис. 1-7 показана сеть топологии "соприкасающихся колец", состоящая из
мультиплексоров OADM OptiX OSN 6800.

: OADM

Рис. 1-7 Сеть топологии "соприкасающихся колец"

Применение в сети

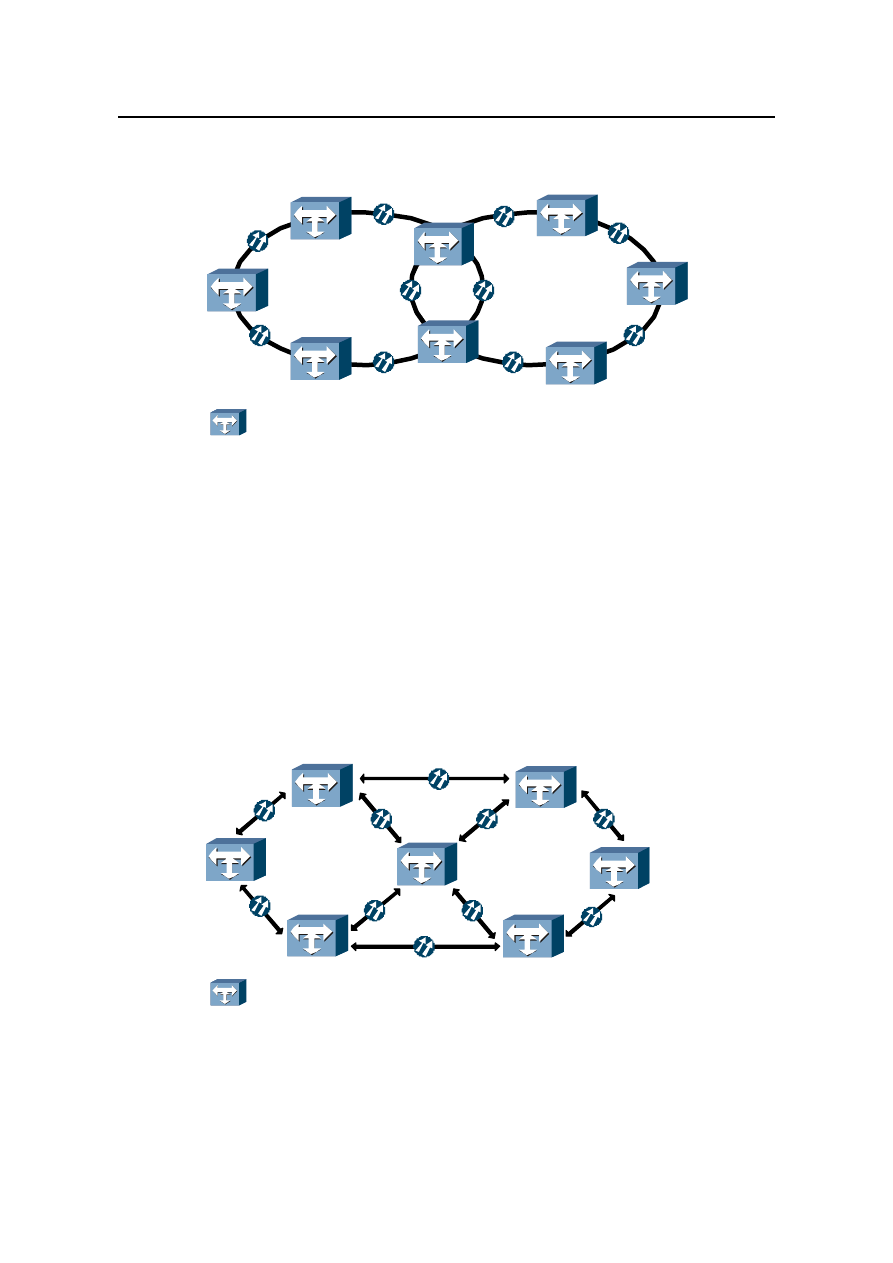

На Рис. 1-8 показана сеть топологии "пересекающихся колец", состоящая из
мультиплексоров OADM OptiX OSN 6800.

: OADM

Рис. 1-8 Сеть топологии "пересекающихся колец"

1.3.4 Смешанная сеть

В смешанной сети множество узлов соединены прямыми каналами. И в резуль-
тате, смешанная сеть не имеет узких мест и даже при аварии обеспечивает бес-
перебойное  предоставление  услуг  путем  передачи  их  по  альтернативным  мар-
шрутам.  В  смешанной  сети  между  двумя  узлами  имеется  несколько  запасных
маршрутов, что гарантирует высокую надежность передачи. И поэтому смешан-
ная топология является основной при организации интеллектуальной сети. Гиб-
кость смешанной сети обеспечивается благодаря отличной  расширяемости. На
Рис. 1-9 показана сеть со смешанной топологией на базе OADM мультиплексо-
ров OptiX OSN 6800.

: OADM

Рис. 1-9 Смешанная сеть

Функции оборудования

Глава 2 Функции оборудования

В таблице представлено содержание данной главы.

Раздел

Описание

2.1 Технологии оптического уровня Технологии оптического уровня оборудования OptiX OSN

6800, включают: возможности диспетчеризации (груминга),

технические спецификации, производительность переда-

чи, расстояние передачи, возможности организации сети,

интегрированную систему и открытую систему.

2.2 Технологии электрического

уровня

Технологии электрического уровня оборудования OptiX
OSN 6800, включают: гранулярность кросс-коммутации,

возможность кросс-коммутации, и возможность кросс-

коммутации L2.

2.3 Передаваемые услуги

Типы передаваемых услуг и возможности OptiX OSN 6800.

2.4 Вспомогательные интерфейсы

и интерфейсы управления

Вспомогательные интерфейсы и интерфейсы управления

OptiX OSN 6800.

2.5 Гарантированная надёжность Защита на сетевом уровне и на уровне оборудования

OptiX OSN 6800.

2.6 Мониторинг рабочих характе-

ристик

Мониторинг рабочих характеристик на основе услуг досту-

па и на основе сети OptiX OSN 6800.

2.7 Система сетевого управления Функции и возможности системы NM.

2.1 Технологии оптического уровня

Оборудование OptiX OSN 6800 поддерживает несколько типов технологий опти-
ческого уровня, включая груминг (оптимизация) оптического уровня, мультип-
лексирование WDM, интегрированные и открытые системы.

2.1.1 Возможности оптимизации спектральных ресурсов

Решения по распределению спектральных ресурсов передающей среды обору-
дования WDM включают:  фиксированный  оптический  мультиплексор  вво-
да/вывода (FOADM) и  перестраиваемый  оптический  мультиплексор  вво-
да/вывода (ROADM).

Груминг оптического уровня осуществляется ROADM и подразделяется на: гру-
минг внутри структуры кольца, груминг между структурами колец, или двухуров-
невый груминг или многоуровневый груминг.

Под  уровнем  понимается  направление  передачи.  Двухуровневый  груминг - это
оптимизация  спектральных  ресурсов  в  двух  направлениях  передачи.  Много-
уровневый  груминг - это  оптимизация  спектральных  ресурсов  в  нескольких  на-

Функции оборудования

правлениях передачи.

Для получения более подробной информации обращайтесь к главе 8 "Груминг
спектральных каналов и услуг".

2.1.2 Технические спецификации

Оборудование OptiX OSN 6800 имеет две спецификации WDM:

DWDM с разносом каналов 100 ГГц. Применяется для услуг 2,5 Гбит/с,
5 Гбит/с, 10 Гбит/с и 40 Гбит/с;

CWDM с разносом каналов 20 нм. Применяется только для услуг 2,5 Гбит/с
и ниже.

2.1.3 Пропускная способность

OptiX OSN 6800 DWDM обеспечивает передачу до 40 спектральных кана-
лов. Каждый канал поддерживает максимальную скорость 40 Гбит/с;

OptiX OSN 6800 CWDM обеспечивает передачу до 18 спектральных кана-
лов. Каждая канал поддерживает максимальную скорость 2,5 Гбит/с.

2.1.4 Расстояние передачи

Для скорости 40 Гбит/с обеспечивается передача 8x22 дБ без электриче-
ского регенератора;

Для услуг 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с поддерживается максимальная
передача 16x22 дБ без электрического регенератора;

Для услуг 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с поддерживается однопролётная
передача на сверхдальнее расстояние 1x40 дБ;

Для систем CWDM поддерживается максимальное расстояние передачи
80 км.

2.1.5 Способы организации сети

OptiX OSN 6800 поддерживает следующие режимы организации сети: "точка-
точка", "цепь", "кольцо" и смешанная топология.

Данное оборудование также может использоваться в сетях с другим оборудова-
нием, например: WDM, SDH/SONET для предоставления полного решения для
городских сетей.

2.1.6 Совместимость интегрированной и открытой систем

Существует два типа систем DWDM:

Интегрированная система DWDM;

Открытая система DWDM.
