Генеральная схема очистки территории муниципального образования город Донской Тульской области (2015 год) - часть 8

Общая потребность в транспортных средствах по сбору и вывозу ТБО на пер-

вую очередь и расчетный срок приведена в таблице 4.31.

Таблица 4.31. Необходимое количество спецавтотранспорта для вывоза ТБО и КГО на пер-

вую очередь и расчетный срок при применении стационарных металлических контейнеров

объемом 0,75 м³

Численность спецтехники, шт.

№

Наименование марки и

Первая очередь

Расчетный срок

п/п

типа шасси

Необходимо по

Необходимо

Необходимо по

Необходимо

расчету

приобрести

расчету

приобрести

Мусоровоз КО-440-5

Бункеровоз МКС-3501

Всего:

По результатам расчетов необходимое для приобретения количество транс-

портных средств для вывоза всего объема ТБО и КГО, образующегося в населенных

пунктах города Донской, составит - на первую очередь - 7 ед. На расчетный срок

необходимо приобрести 8 ед. спецтехники.

Приобретение транспортных средств указанных марок рассматривается как

целесообразное, коммунальное предприятие осуществляет выбор спецтехники с

учетом финансовых возможностей.

4.9.2. Расчет контейнеров

Необходимое число контейнеров (Б_кон) рассчитывается по формуле:

Б_кон= П_год ×t×К₁/(365×V),

где П_год - годовое накопление ТБО, м³;

t - периодичность удаления отходов, сут.;

К₁- коэффициент суточной неравномерности твердых бытовых отходов (К₁= 1,25);

V - вместимость контейнера (в среднем 0,75 м³).

Для определения списочного числа контейнеров их необходимое количество

(Б_кон) должно быть умножено на коэффициент К₂

1,05, учитывающий число

контейнеров, находящихся в ремонте и резерве.

Расчет необходимого количества контейнеров определен на весь объем обра-

зования ТБО в населенных пунктах муниципального образования.

При приобретении контейнеров следует учитывать их срок (не более 10 лет)

эксплуатации, по истечению которого старые контейнеры сменяются новыми, не

меняя запланированного количества.

Расчет нормативного количества контейнеров на первую очередь и расчетный

срок в муниципальном образовании г. Донской приведен в таблицах 4.32-4.33.

Общее число контейнеров объемом 0,75 м³, необходимых для обеспечения

сбора от населения и объектов социальной инфраструктуры (с учетом мусоросбор-

ников, находящихся в ремонте), составит:

- на I очередь -971 ед.

114

- на расчетный срок- 1085 ед.

Расчетное число бункеров объемом 8 м³ для сбора крупногабаритных отходов

(КГО) составит 19 единиц на первую очередь, на расчетный срок 21 единиц (Табли-

ца 4.32).

115

Таблица 4.32. Расчет необходимого числа контейнеров (V=0,75 м³) для жилого фонда

На первую очередь (2020 г.)

На расчетный срок (2035 г.)

Коэффициент

№

Объем образо-

Количество

Списочное

Объем образо-

Коэффициент не-

Количество

Списочное

Районы города

неравно-

п/п

ванных ТБО,

контейнеров,

кол-во кон-

ванных ТБО,

равномерности

контейнеров,

кол-во кон-

мерности от-

м³/год

шт.

тейнеров, шт.

м³/год

отходов

шт.

тейнеров, шт.

ходов

Центральный

62448,75

1,25

285

314

72559,50

1,25

331

364

Северо-Задонск

32964,75

1,25

151

166

38301,90

1,25

175

192

Задонье

2866,50

1,25

3330,60

1,25

Комсомольский

5733,00

1,25

6661,20

1,25

Новоугольный

14332,50

1,25

16653,00

1,25

Подлесный

3071,25

1,25

3568,50

1,25

Руднев

4095,00

1,25

4758,00

1,25

Шахтерский

7575,75

1,25

8802,30

1,25

Всего по МО:

133087,50

608

668

154635

706

777

Таблица 4.33. Расчет необходимого числа контейнеров (V=0,75 м³) для социальной инфраструктуры

На первую очередь (2020 г.)

На расчетный срок (2035 г.)

Списочное

№

Муниципальное

Объем обра-

Коэффициент

Количество

Объем образо-

Коэффициент

Количество

кол-во кон-

п/п

образование

зованных

неравномер-

контейнеров,

ванных ТБО,

неравномерности

контейнеров,

тейнеров,

ТБО, м³/год

ности отходов

шт.

м³/год

отходов

шт.

МО г. Донской

61024,10

1,25

279

307

83090,13

1,25

379

417

116

Таблиа 4.34. Расчет необходимого числа бункеров для КГО (V=8м³)

На первую очередь (2020 г.)

На расчетный срок (2035 г.)

Объем об-

№

Объем обра-

Объем

Кол-во

Объем обра-

Объем

Кол-во

Районы города

разован-

п/п

зованных

КГО,

бункеров,

зованных

КГО,

бункеров,

ных ТБО,

ТБО, м³/год

м³/неделя

шт.

ТБО, м³/год

м³/неделя

шт.

м³/сут

Центральный

62449

171

72560

199

Северо-Задонск

32965

38302

105

Задонье

2867

3331

Комсомольский

5733

6661

Новоугольный

14333

16653

Подлесный

3071

3569

Руднев

4095

4758

Шахтерский

7576

8802

Всего по МО:

133088

365

154635

424

117

Расчетное количество контейнерных площадок для стационарных контейнеров

(V=0,75 м³) на первую очередь (2020 г.) для сбора ТБО от населения составит - 137

шт., а на расчетный срок (2035 г.) - 158 шт.

118

Таблица 4.35. Расчет необходимого числа контейнерных площадок для контейнеров (V=0,75)

№

Районы города

На первую очередь (2017 г.)

На расчетный срок (2032 г.)

п/п

Количество кон-

Кол-во площа-

Количество кон-

Кол-во площа-

тейнеров для на-

док для нас-ния,

тейнеров для на-

док для нас-ния,

селения, шт.

шт.

селения, шт.

шт.

Центральный

314

364

Северо-Задонск

166

192

Задонье

Комсомольский

Новоугольный

Подлесный

Руднев

Шахтерский

Всего по МО:

668

137

777

158

119

4.10. Полигон ТБО

4.10.1. Определение общей вместимости полигона ТБО.

Для этого необходимы следующие данные:

Расчетный срок эксплуатации полигона Т, лет;

Удельная норма образования отходов на одного человека в год W₁, м³/ чел-год;

Скорость ежегодного прироста удельной нормы U, %;

Численность населения на момент проектирования полигона N₁, чел;

Прогнозируемая численность населения через Т лет, N₂, чел;

Ориентировочная высота «холма» ТБО на полигоне, согласованная с архитек-

турно-планировочным управлением города Н^ор, м;

Определение удельной нормы образования W₂ отходов через Т лет, м³/чел-год

W₂=W₁×1+ U/100^Т

Расчет общей вместимости полигона Ет, м³

Ет = (W1+W2)/2×(V1c+V2c)/2×(V1п+V2п)/2×(N1+N2)/2×K2/K1×Кс×T;

где

N₁- численность населения на момент проектирования полигона , чел;

N₂- численность населения на момент ввода полигона в эксплуатацию и спустя

время Т, чел;

V_1c-Объемы образования ТБО от объектов социальной инфраструктуры на момент

проектирования;

V_2с- Объемы образования ТБО от объектов социальной инфраструктуры

V_1п-Объемы образования ТБО от предприятий на момент проектирования;

V_2п- Объемы образования ТБО от предприятий через Т лет;

К₁- коэффициент уплотнения ТБО за весь период Т;

К₂- объем изолирующих слоев грунта;

Кс-коэффициент, учитывающий сортировку отходов;

Т- период эксплуатации полигона до его закрытия, лет;

Коэффициенты К₁ и К₂ определяются по таблице 4.36, 4.37, в зависимости от

ориентировочной высоты «холма» полигона ТБО Н^ор,м

Таблица 4.36. Значения коэффициента К₁

Масса бульдозера, т

Ориентировочная высота

К₁

«холма» полигона ТБО Н^ор,_м

3,7

10«30

4,0

20«25

Более 30

4,5

Таблица 4.37. Значения коэффициента К₂

Н^ор _{, м}

< 5,0

5,0«7,

7,1«9,

К₂

1,37

1,27

1,25

1,24

1,2

1,18

1,16

120

Определение площади полигона

Основание полигона принимаем в виде прямоугольника, а форму «холма»

отходов - в виде усеченной пирамиды.

Из объема пирамиды (V=S×H/3) определяют ее основание (площадь участка

складирования ТБО) S_ус, м²

S_ус=3×V/H=3×E_т/ Н^ор

Вокруг участка складирования отходов должны быть свободная площадь для

движения и работы транспорта, механизмов, обслуживающего персонала и подъ-

ездных дорог. Поэтому необходимая под полигон площадь S_п (м²) должна быть

больше участка складирования S_ус для размещения вспомогательной зоны Sвсп

(принимаем Sвсп= 0,6 га) и проездных дорог (коэффициент 1,1)

S_п= 1,1×S_ус+S_всп

Уточнение высоты «холма» ТБО и расчет параметров котлована

Практика показывает, что грунт для изолирующих промежуточных слоев, а в

будущем для рекультивационного (верхнего) слоя при закрытии свалки экономи-

чески целесообразно заготовлять из котлована под основание участка складирова-

ния ТБО. Холм полигона имеет вид усеченной пирамиды. Объем усеченной пира-

миды V, м³ (холма ТБО) можно определить по формуле:

1/3(S S



S S

) H

где

S_н, S_в- площадь нижнего и верхнего основания пирамиды, м³;

Н- высота пирамиды, м.

Таким образом, общая вместимость полигона Е_п, м³

1/3(S

S



S

)H

УС

Отсюда уточняем высоту полигона Н_п, м



3Е

/(S

S



S

)

П УС

УС

Определяем требуемый объем грунта V_г, м3

Vг = Еп × (1- 1/К2)

Глубина котлована Нк (м) с учетом откосов (коэффициент 1,1) равна:

Нк= 1,1×Vг/Sус

Оценивают верхнюю отметку полигона ТБО Н_во, м

121

Нво=Нп-Нк+1

Высоту наружного изолирующего слоя грунта принимают равным 1 м, что

учтено в формуле.

Расчет вместимости объекта захоронения ТБО (хвостов) приведен в таблице

4.38.

Таблица 4.38. Расчет параметров полигона ТБО

№

Наименование показателя

Обозначение,

Значение

п/п

ед. изм.

Численность населения на момент проектирования поли-

N1, чел.

64400

гона

Численность населения на момент ввода полигона в экс-

N2, чел.

65000

плуатацию и спустя время Т

Удельная норма образования отходов от населения на мо-

W1, м³/год

1,95

мент проектирования полигона

Удельная норма образования отходов от населения через

W2, м³/год

2,379

Т лет

Объемы образования ТБО от объектов социальной инфра-

V1с, м³/год

58118,19

структуры на момент проектирования

Объемы образования ТБО от объектов социальной инфра-

V2с, м³/год

83090,13

структуры через Т лет

Объемы образования ТБО от предприятий на момент про-

V1п, м³/год

3172

ектирования

Объемы образования ТБО от предприятий через Т лет

V2п, м³/год

3965

Расчетный срок эксплуатации полигона ТБО

T, лет

Коэффициент уплотнения ТБО за весь период Т

К1

3,7

Объем изолирующих слоев грунта

К2

1,25

Доля ТБО, направляемых после сортировки на полигон

0,7

Общая вместимость полигона ТБО

Ет, м³

1013182,87

Площадь участка складирования ТБО

Sус, м²

337727,62

Необходимая площадь под полигон ТБО

Sп, м²

372100,39

Высота полигона

Hп, м

7,65

Требуемый объем грунта для изолирующих промежуточ-

Vг, м³

202636,57

ных слоев

Глубина котлована

Hк, м

0,66

Верхняя отметка полигона ТБО

Hво, м

7,99

Требования к поступающим на полигон отходам

Полигон предназначен для централизованного складирования твердых бы-

товых отходов путем укрытия (изоляцией) от внешней среды слоя ТБО грунтом

или инертным материалом.

На полигон ТБО принимаются отходы жилых домов, общественных зданий и

учреждений, предприятий торговли, общественного питания, уличный и садовый

смет, строительный мусор и некоторые виды твердых промышленных отходов 3-4

класса опасности, а также неопасные отходы, класс которых устанавливается экс-

122

периментальными методами и список таких отходов согласовывается с Роспот-

ребднадзором.

Категорически запрещается вывоз на полигоны отходов, пригодных к ис-

пользованию в народном хозяйстве в качестве вторичных ресурсов, а также ток-

сичных, радиоактивных и биологически опасных отходов.

Отходы производства и потребления 3-4 класса опасности разрешается скла-

дировать вместе с ТБО в соотношении не более 30% от массы ТБО при содержании

в их водной вытяжке химических веществ, комплексное воздействие которых по

уровню потребления кислорода (БПК₂₀ и ХПК) не превышает 4000-5000 мг/л, что

соответствует фильтрату ТБО.

Промышленные отходы, допускаемые для совместного захоронения с ТБО,

должны отвечать следующим технологическим требованиям - не должны быть

взрывоопасными, самовозгораемыми и с влажностью не более 85%.

Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.7.1322-03

"Гигиенические требования к размещению и обезвреживанию отходов производст-

ва и потребления" регламентируют виды промышленных отходов, размещение ко-

торых допускается совместно с бытовыми, и виды твердых и шламообразных про-

мышленных отходов, размещение которых на полигон ТБО недопустимо.

В соответствии с Санитарными правилами СП 2.1.7.1038-01 "Гигиенические

требования к устройству и содержанию полигонов для твердых бытовых отходов"

прием трупов павших животных, конфискатов боен мясокомбинатов на полигон не

допускается.

На полигон ТБО может осуществляться прием твердых отходов лечебно-

профилактических учреждений (ЛПУ) в соответствии с СанПиН 2.1.7.2790-10

"Санитарно-эпидемиологические требования к обращению с медицинскими отхо-

дами". Отходы класса А (неопасные отходы лечебно-профилактических учрежде-

ний - отходы, не имеющие контакта с биологическими жидкостями пациентов,

инфекционными больными; пищевые отходы всех подразделений, кроме инфекци-

онных, фтизиатрических; мебель, инвентарь, неисправное диагностическое обору-

дование, не содержащие токсичных элементов; неинфицированная бумага, смет,

строительный мусор) могут быть захоронены на полигоне ТБО. Отходы классов Б,

В необходимо уничтожать на специализированных установках по обезвреживанию

отходов ЛПУ термическими методами, что данным проектом не рассматривалось.

4.10.2. Определение необходимого количества спецтехники для обеспечения

эксплуатации полигона ТБО.

Таблица 4.39. Нормы потребности в бульдозерах и катках-уплотнителях (ед.) для полиго-

нов ТБО (из Норм потребности в машинах и оборудовании для полигонов ТБО)

Годовой объем отхо-

Бульдозеры мощностью, кВт (л. с.)

Катки-

дов, поступающих на

Вариант

Легкие 50 -

Средние 60 -

Тяжелые 90 -

уплотнители

полигон, тыс. м³

60 (68 - 82)

70 (82 - 95)

120 (144 - 163)

КМ-305

123

120

180

2* - 3

240

360

7* - 9

800

9* - 11

1000

1500

III

18* - 22

2000

3000

III

13*

Таблица 4.40. Нормы потребности в бульдозерах и катках-уплотнителях (ед.) при разрав-

нивании бытовых отходов и формировании изоляционного слоя (из Инструкции)

Годовой объем отходов, посту-

Бульдозеры мощностью, кВт (л. с.)

Катки -

пающих на полигон, тыс. м³

легкие

средние

тяжелые

уплотнители

5-60 (68-82)

60-70 (82-96)

90-120 (144-163)

КМ-305

120

180

2-3

240

360

800

1000

1500

2000

3000

В соответствии с Нормами потребности в машинах для полигонов ТБО в за-

висимости от годового объема принимаемых отходов установлена следующая

классификация полигонов: 30, 60, 120, 180, 240, 360, 800,1000, 1500, 2000 и 3000

тыс. м³. Потребность в машинах для разработки и доставки на полигон грунта или

других инертных материалов для изоляции отходов рассчитана для полигонов

мощностью 180 тыс. м³/год и выше. На полигонах меньшей мощности, для кото-

рых рекомендуется траншейная схема, изоляция производится бульдозерами грун-

том, полученным при образовании траншей.

124

Укладка отходов на карту полигона обычно включает следующие виды ра-

бот: перемещение отходов с разгрузочной площадки на рабочую карту, укладка от-

ходов толщиной до 0,5 м, дробление (размельчение), перемешивание и уплотнение

уложенного слоя отходов на рабочей карте для получения закладки отходов мак-

симально достижимой плотности. Используемые сегодня на российских полигонах

ТБО бульдозеры - машины на гусеничном или колесном ходу, оборудованные от-

валом для перемещения и разравнивания (планировки) отходов, - могут выполнять

лишь два первых вида работ, причем для этого необходимо участие ковшовых по-

грузчиков. Третий вид работ качественно можно выполнять только специальной

уплотняющей машиной. Опыт других стран показывает, что оптимальным выбо-

ром является применение специальных катков-уплотнителей (компакторов), со-

вмещающих функции бульдозера и уплотняющего катка. Поэтому альтернативой

применению бульдозера может быть каток-уплотнитель.

Первым примером российской техники такого назначения является разрабо-

танный специалистами завода «Раскат» уплотнитель РЭМ-25. Уплотнитель РЭМ-

25, снабженный бульдозерным отвалом, при укладке отходов на рабочую карту по-

лигона обеспечивает выполнение всех трех видов работ, заменяя все другие типы

машин. По данным эксплуатирующих организаций Москвы и Московской области,

Санкт-Петербурга, Новгорода, Тольятти и других крупных городов, применение

отечественного уплотнителя РЭМ-25 позволяет разместить на территории полиго-

нов в 2-4 раза больше отходов. Помимо этого, достигается дополнительная выгода:

становится возможным отказаться от использования бульдозеров и ковшовых по-

грузчиков, а уменьшение числа единиц и типов используемой техники обеспечива-

ет существенное снижение расходов на ее приобретение и эксплуатацию и эконо-

мию фонда заработной платы. РЭМ-25 представляет собой самоходную двухваль-

цовую кулачковую машину массой 25 тонн с бульдозерным отвалом и шарнирно-

сочлененной рамой, состоящей из двух полурам с углом поворота относительно

продольной оси ±30 градусов в горизонтальной плоскости. Это обеспечивает ма-

шине хорошую маневренность при работе в условиях полигона, а также достиже-

ние максимального дробящего усилия величиной более 127 кН на опорной плоско-

сти вершины кулачка. Уплотнитель имеет два рабочих органа: вальцы с располо-

женными на их поверхности кулачками и бульдозерный отвал. Кулачковые вальцы

выполняют две функции: движителя машины и рабочего органа, обеспечивающего

дробление (разрушение, размельчение) крупногабаритных отходов с их перемеши-

ванием для получения как можно более однородной (гомогенной) по составу мас-

сы, а также уплотнение полученной смеси отходов до плотности, которую невоз-

можно получить на полигоне ТБО иными типами машин. Особенность РЭМ-25 —

расположение вальцов по всей ширине машины. Благодаря этому поверхность

свалки после уплотнения становится пригодной для движения даже крупных

транспортных средств, а ширина равномерно уплотняемой полосы достигает 2,4

метра.

На бульдозерном отвале сверху установлена решетка, увеличивающая его

объем (но не снижающая обзорность) и позволяющая работать с большим количе-

ством материала, что, соответственно, увеличивает эффективность уплотнителя.

125

Гидрообъемная трансмиссия уплотнителя обеспечивает возможность бесступенча-

того изменения скорости при движении вперед и назад, при этом максимальное тя-

говое усилие составляет порядка 26 тонн, что позволяет машине высокоэффектив-

но использовать бульдозерный отвал. С учетом специфики работы РЭМ-25 обору-

дован броневой защитой двигателя, трансмиссии и гидросистемы отвала; преду-

смотрена защита узлов и агрегатов от проникновения в них пыли, влаги, мусора и

шлака, а также очистка межкулачкового пространства вальцов от налипающих и

наматывающихся отходов. Учитывая, что работа на свалках ведется практически

круглосуточно, РЭМ-25 имеет топливный бак емкостью 850 литров, что дает воз-

можность эксплуатировать его без дозаправки в течение 15 часов. В условиях низ-

ких температур оператор без труда осуществит запуск двигателя, используя пред-

пусковой подогреватель.

Рис. 4.35. Уплотнитель РЭМ-25

Все органы управления машиной находятся в зоне комфорта оператора, кро-

ме того, кабина уплотнителя оборудована системами кондиционирования и обог-

рева воздуха. По технико - эксплуатационным характеристикам эта модель не ус-

тупает зарубежным аналогам, а его стоимость в 3-4 раза ниже стоимости западных

уплотнителей. Применение в модели импортных комплектующих обеспечивает

высокую надежность и долговечность эксплуатации.

Таблица 4.41. Технические характеристики уплотнителя РЭМ-25

Масса эксплуатационная

25000 кг

Двигатель

ЯМЗ-238

Мощность двигателя

180 кВт (250 л.с.)

Количество вальцов

2 шт.

Диаметр вальца

1600 мм

Тип вальца

Кулачковый

Крепление кулачков

Постоянное (на сварке)

Высота кулачка

200 мм

Ширина уплотняемой полосы

2400 мм

Бульдозерный отвал:

Ширина

3300 мм

Высота

900 мм

Высота с решеткой

1800 мм

126

База

3200 мм

Клиренс

500 мм

Скорость, км/час

Рабочая: вперед/назад

0«4,5/0«4,5

Транспортная: вперед/назад

0«9,5/0«9,5

Габаритный размеры

Длина

7000 мм

Ширина

3300 мм

Высота

4000 мм

Таблица 4.42. Спецтехника, требуемая для эксплуатации полигонаТБО

Численность спецтехники, шт.

Первая очередь

Расчетный срок

№

Наименование объекта раз-

п/п

мещения

Бульдозер (или каток-

уплотнитель РЭМ-25)

Самосвал КамАЗ-55111

Экскаватор ЕК-12-20

4.10.2. Организация работ на полигоне ТБО

На полигоне выполняются следующие основные виды работ: прием, склади-

рование и изоляция ТБО. Учет принимаемых ТБО ведется по объему в неуплот-

ненном состоянии. Отметка о принятом количестве ТБО делается в "Журнале реги-

страции ТБО".

Категорически запрещается вывоз на полигоны отходов, пригодных к ис-

пользованию в народном хозяйстве в качестве вторичных ресурсов, а также ток-

сичных, радиоактивных и биологически опасных отходов.

Организация работ на полигоне определяется технологической схемой экс-

плуатации полигона, разрабатываемой в составе проекта. Технологическая схема

представляет собой генплан полигона, определяющий с учетом сезонов года по-

следовательность выполнения работ, размещения площадей для складирования

ТБО и разработки изолирующего грунта.

Основным документом планирования работ является график эксплуатации,

составляемый на год. Планируется помесячно: количество принимаемых ТБО с

указанием № карт, на которые складируются отходы, разработка грунта для изоля-

ции ТБО.

Организация работ на полигоне должна обеспечивать охрану окружающей

среды, максимальную производительность средств механизации и технику безо-

пасности.

127

Разгрузка машин, доставляющих ТБО

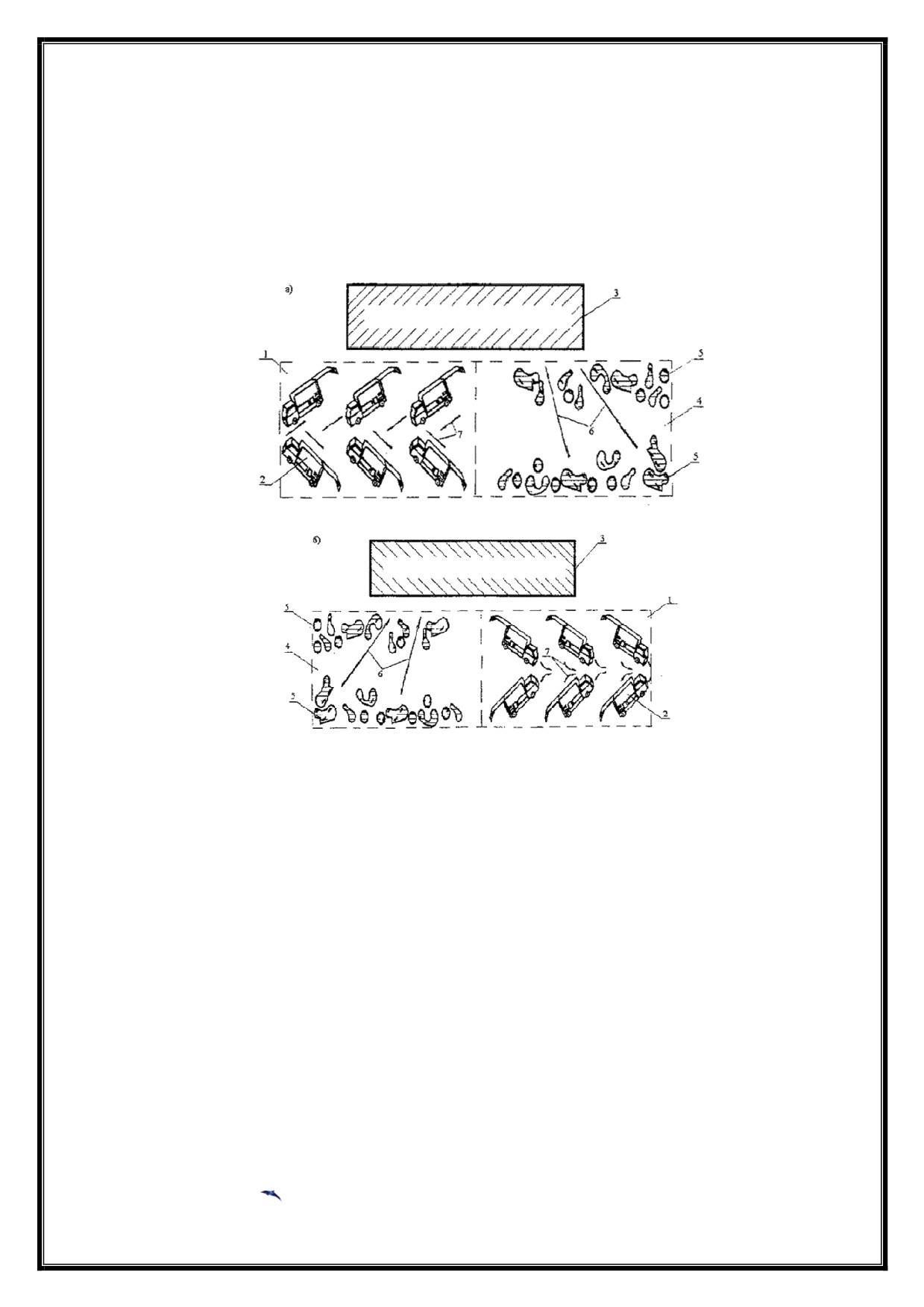

На полигоне организуется бесперебойная разгрузка мусоровозов. Прибы-

вающие на полигон мусоровозы разгружаются у рабочей карты. Площадка раз-

грузки мусоровозов перед рабочей картой разбивается на два участка.

На одном участке разгружаются мусоровозы, на другом работают бульдозе-

ры или катки-уплотнители.

Размещение мусоровозов на площадке разгрузки должно обеспечивать беспрепят-

ственный выезд каждой разгрузившейся машины.

Продолжительность приема мусоровозов под разгрузку на одном участке

площадки принимается равной 1 -2 ч. Минимальная площадь перед рабочей картой

с учетом разбивки ее на две части должна обеспечивать одновременно не менее

12% разгрузки мусоровозов, прибывающих в течение рабочего дня.

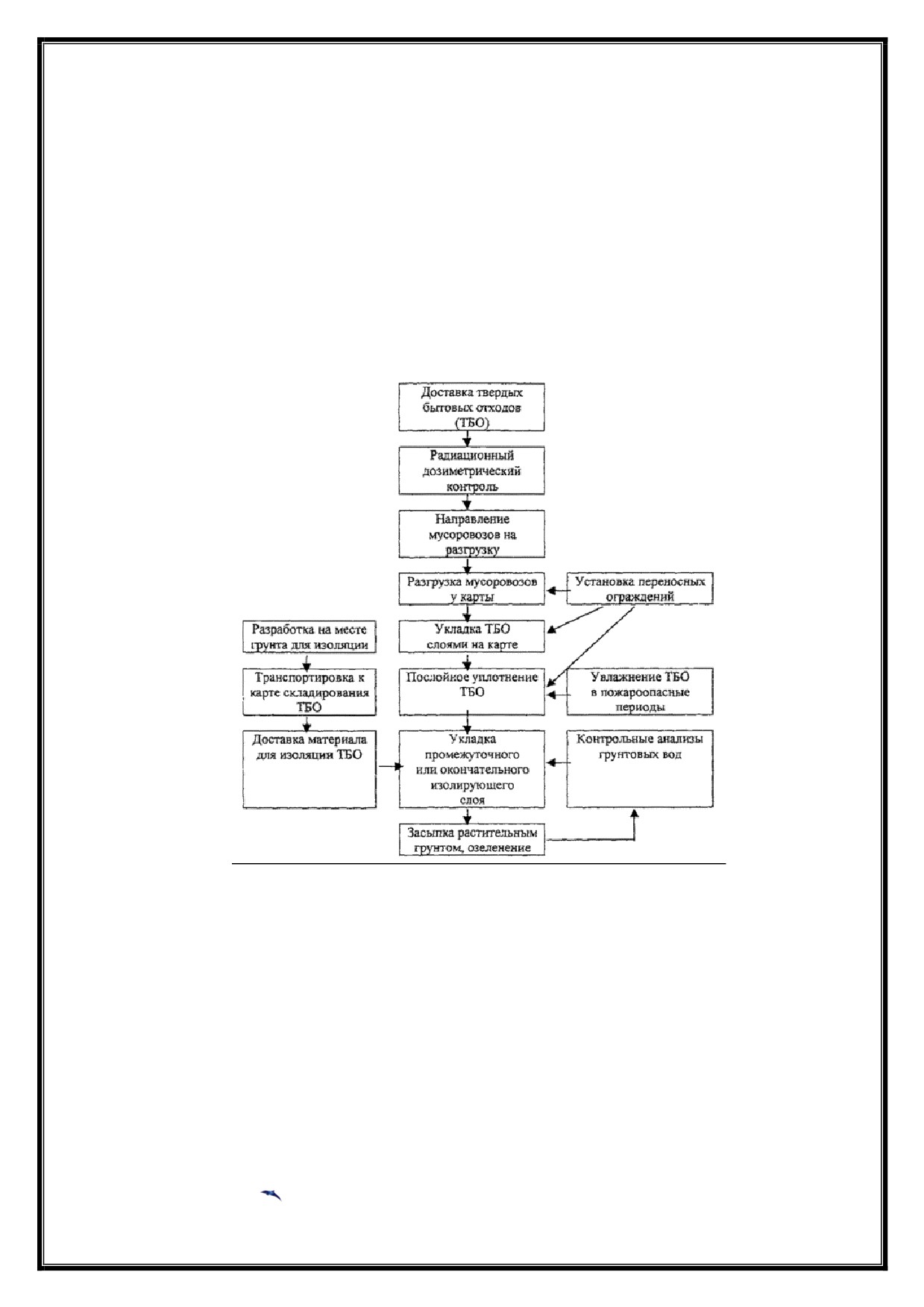

Рис. 4.36. Основные технологические операции при эксплуатации полигонов

Складирование отходов на рабочей карте

Выгруженные из машин ТБО складируются на рабочей карте. Не допускает-

ся беспорядочное складирование ТБО по всей площади полигона, за пределами

площадки, отведенной на данные сутки (рабочие карты). Устанавливаются сле-

дующие размеры рабочей карты: ширина 5 м (для траншейных карт - 12 м), длина

30-150 м. Бульдозеры сдвигают ТБО на рабочую карту, создавая слои высотой до

0,5 м. За счет 5-10 уплотненных слоев, создается вал с пологим откосом высотой 2

м над уровнем площадки разгрузки мусоровозов. Вал следующей рабочей карты

128

"надвигают" к предыдущему (складированием по методу "надвига"). При этом ме-

тоде отходы укладывают снизу вверх.

Уплотненный слой ТБО высотой 2 м изолируется слоем грунта 0,25 м. (при

обеспечении уплотнения в 3,5 раза и более допускается изолирующий слой толщи-

ной 0,15). Разгрузка мусоровозов перед рабочей картой должна осуществляться на

слое ТБО, со времени укладки и изоляции которого прошло более 3 мес. (по мере

заполнения карт фронт работ отступает от ТБО, уложенных в предыдущие сутки).

Рис. 4.37. Схема разгрузки мусоровозов на полигоне ТБО

а - первая и третья очереди разгрузки ТБО (8-10, 12-14 ч); б - вторая и четвертая очереди разгрузки ТБО

(10-12, 14-16 ч); 1 - площадка разгрузки мусоровозов (в соответствии со сменностью); 2 - мусоровозы; 3 -

рабочая карта (или траншея складирования); 4 - площадка разгруженных ТБО; 5 - ТБО; 6 - направление

работы бульдозеров по сдвиганию ТБО к рабочей карете (траншее); 7 - направление выезда мусоровозов с

площадки после разгрузки.

Складирование ТБО методом "сталкивания" осуществляется сверху вниз.

Высота откоса должна быть не более 2,5 м. При методе "сталкивания" в отличие от

метода "надвига" мусоровозный транспорт разгружается на верхней изолирован-

ной поверхности рабочей карты, образованной в предыдущий день. По мере запол-

нения карт фронт работ движется вперед по уложенным в предыдущие сутки ТБО.

Сдвигание разгруженных мусоровозами ТБО на рабочую карту осуществля-

ется бульдозерами всех типов. Для повышения производительности бульдозеров

(на 30-40%) необходимо применять отвалы, имеющие большую ширину и высоту

(документация на изменение конструкции отвалов может быть получена в отделе

129

содержание .. 6 7 8 9 ..
