TM-9-2320-289-20 (4x4 M1000 Series). Manual - part 44





SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1805 FLOORS, SUBFLOORS, AND
RELATED PARTS

FIG. 158 FLOORMATS, INSULATORS, AND
RELATED PARTS

1

PAOZZ

11862

20030401

FASTENER,SPRING TEN

2

2

PFOZZ

11862

15591702

MAT,FLOOR

1

UOC:209

3

PAOZZ

11862

11500668

SCREW,ASSEMBLED WAS

7

UOC:209

4

PBOZZ

11862

474022

FRAME SECTION,STRUC

1

UOC:209

5

PAOZZ

96906

MS51862-26

SCREW,TAPPING

6

UOC:209

6

PAOZZ

11862

467247

PLATE,DOOR,LEFT

1

UOC:209

6

PAOZZ

11862

467248

TREAD,METALLIC,NONS  RIGHT

1

UOC:209

7

PAOZZ

11862

15594983

MAT,FLOOR

1

UOC:194,208,210,230,231,252,254,256

8

PAOZZ

11862

11502634

SCREW,TAPPING

4

UOC:194,208,210,230,231,252,254,256

9

PAOZZ

24617

11503606

SCREW,TAPPING

2

UOC:194,208,210,230,231,252,254,256

10

PAOZZ

11862

15594895

PLATE,DOOR,KICK  LEFT

1

UOC:194,208,210,230,231,252,254,256

10

PAOZZ

11862

15594896

MOLDING,METAL  RIGHT

1

UOC:194,208,210,230,231,252,254,256

11

PAOZZ

11862

462233

INSULATOR,FLOOR,VEH

1

END OF FIGURE

158-1

SECTION II

TM 9-2320-289-20P

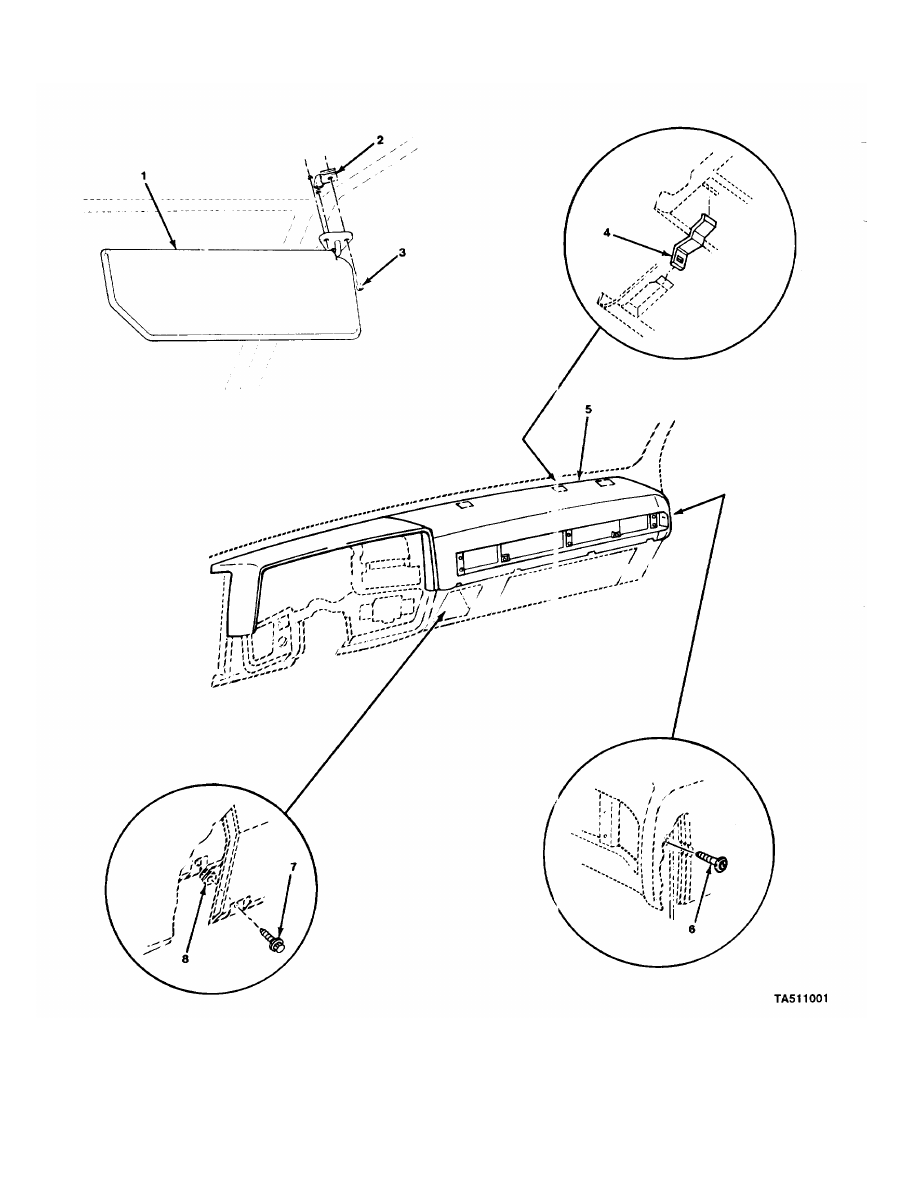

FIGURE 159. SUNVISOR AND INSTRUMENT PANEL PAD.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1806 UPHOLSTERY, SEATS, AND
CARPETS

FIG. 159 SUNVISOR AND INSTRUMENT
PANEL PAD

1

PAOZZ

11862

14013753

VISOR,SUN,VEHICLE  LEFT

1

1

PAOZZ

11862

14013754

VISOR,SUN,VEHICLE  RIGHT

1

2

PAOZZ

96906

MS90724-34

NUT,SHEET  SPRING

6

3

PAOZZ

11862

11501149

SCREW,TAPPING

6

4

PFOZZ

11862

14031893

CLIP,SPRING TENSION

6

5

PAOZZ

11862

15646949

PAD ASSEMBLY INSTRU

1

6

PAOZZ

11862

14044340

SCREW,ASSEMBLED WAS

1

7

PAOZZ

24617

11503395

SCREW,ASSEMBLED WAS

4

8

PAOZZ

11862

347347

GROMMET,NONMETALLIC

4

END OF FIGURE

159-1

SECTION II

TM 9-2320-289-20P

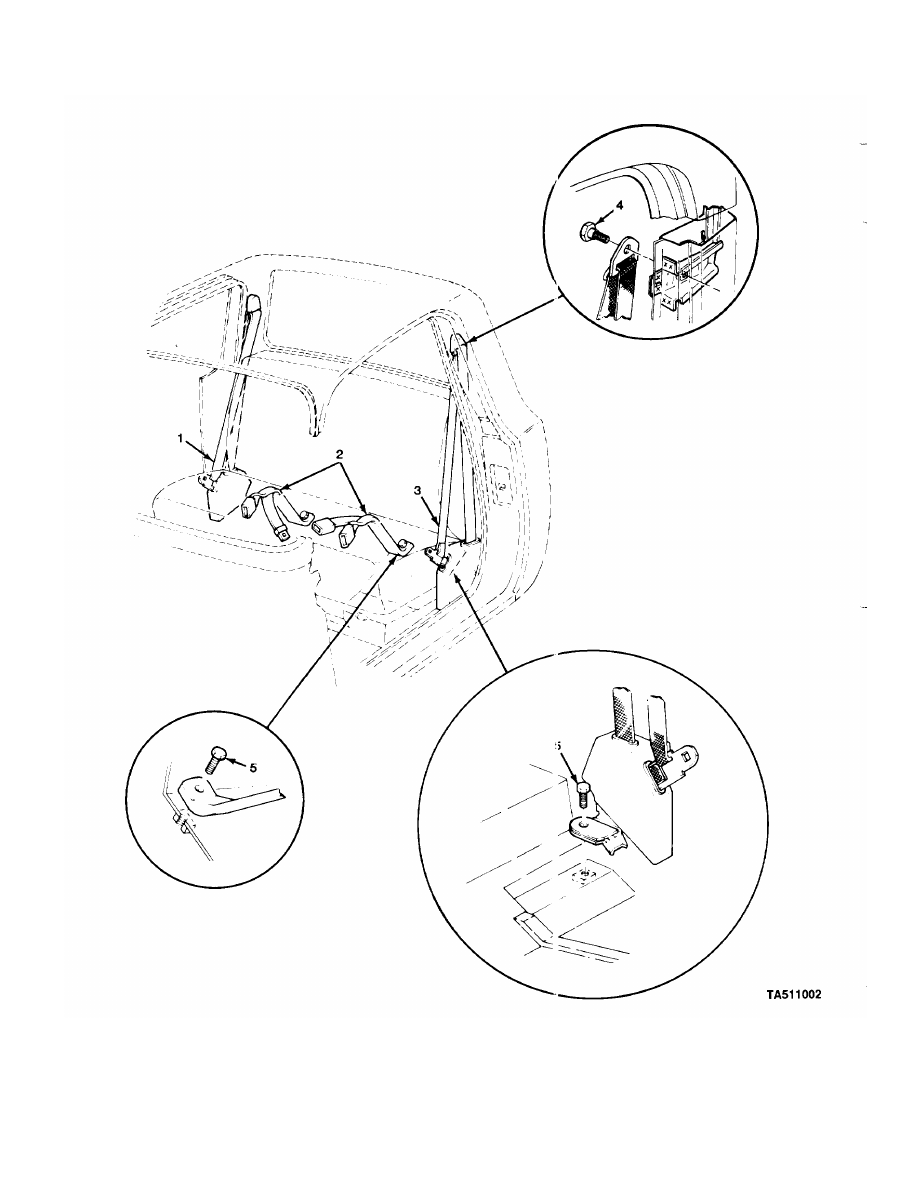

FIGURE 160. SEATBELTS AND MOUNTING PARTS (ALL E XCEPT M1009 AND M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1806 UPHOLSTERY, SEATS,AND
CARPETS

FIG. 160 SEATBELTS AND MOUNTING
PARTS (ALL EXCEPT M1009 AND M1010)

1

PAOZZ

11862

14079058

BELT,VEHICULAR SAFE  RIGHT

1

UOC:194,208,230,231,252

2

PAOZZ

11862

14079056

BELT,VEHICULAR SAFE

1

UOC:194,208,230,231,252,254,256

3

PAOZZ

11862

14079057

BELT,VEHICULAR SAFE  LEFT

1

UOC:194,208,230,231,252,254,256

4

PAOZZ

11862

342221

BOLT,SHOULDER

2

UOC:194,208,230,231,252,254,256

5

PAOZZ

11862

471083

BOLT,MACHINE

4

UOC:194,208,230,231,252,254,256

END OF FIGURE

160-1

SECTION II

TM 9-2320-289-20P

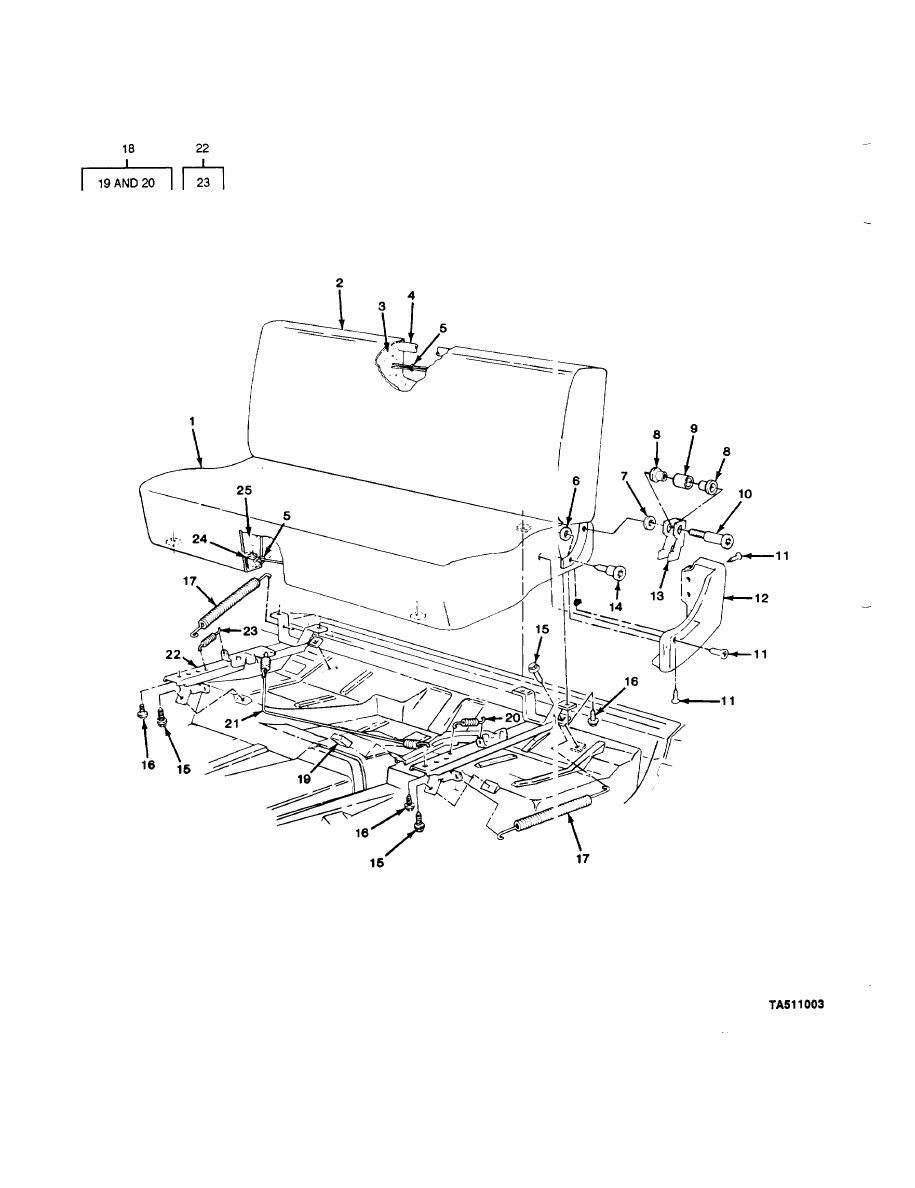

FIGURE 161. BENCH SEAT AND COMPONENTS (ALL EXCEPT M1009 AND M1010).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1806 UPHOLSTERY, SEATS, AND
CARPETS

FIG. 161 BENCH SEAT AND COMPONENTS
(ALL EXCEPT M1009 AND M1010)

6

PAOZZ

11862

343978

SHIM

2

UOC:194,208,230,231,252,254,256

7

PAOZZ

11862

3914674

WASHER,FLAT

2

UOC:194,208,230,231,252,254,256

8

PAOZZ

11862

14066195

BUSHING,SLEEVE

4

UOC:194,208,230,231,252,254,256

9

PAOZZ

11862

14066196

BUSHING,NONMETALLIC

2

UOC:194,208,230,231,252,254,256

10

PAOZZ

11862

14021211

SCREW,SHOULDER

2

UOC:194,208,230,231,252,254,256

11

PAOZZ

24617

9417325

SCREW,TAPPING

10

UOC:194,208,230,231,252,254,256

12

PAOZZ

11862

14037059

COVER,TRIM SEAT  LEFT

1

UOC:194,208,230,231,252,254,256

12

PAOZZ

11862

14037060

COVER,TRIM SEAT  RIGHT

1

UOC:194,208,230,231,252,254,256

13

PAOZZ

11862

14021209

CATCH,SEAT FRAME  LEFT

1

UOC:194,208,230,231,252,254,256

13

PAOZZ

11862

14021210

CATCH,SEAT FRAME  RIGHT

1

UOC:194,208,230,231,252,254,256

14

PAOZZ

11862

14021213

SCREW,SHOULDER

2

UOC:194,208,230,231,252,254,256

15

PAOZZ

11862

9438916

SCREW,TAPPING

4

UOC:194,208,230,231,252,254,256

16

PAOZZ

11862

2014469

BOLT,ASSEMBLED WASH

6

UOC:194,208,230,231,252,254,256

17

PAOZZ

11862

20056525

SPRING,HELICAL,EXTE

2

UOC:194,208,230,231,252,254,256

18

PAOOO

11862

14022777

LEVER,MANUAL CONTRO  LEFT

1

UOC:194,208,230,231,252,254,256

19

PAOZZ

11862

465536

.KNOB

1

UOC:194,208,230,231,252,254,256

20

PAOZZ

11862

329457

.SPRING,HELICAL,EXTE

1

UOC:194,208,230,231,252,254,256

21

PAOZZ

11862

14022786

CLIP ASSEMBLY

1

UOC:194,208,230,231,252,254,256

22

PAOOO

11862

14022778

LEVER,MANUAL CONTRO  RIGHT

1

UOC:194,208,230,231,252,254,256

23

PAOZZ

11862

329457

.SPRING,HELICAL,EXTE

1

UOC:194,208,230,231,252,254,256

END OF FIGURE

161-1

SECTION II

TM 9-2320-289-20P

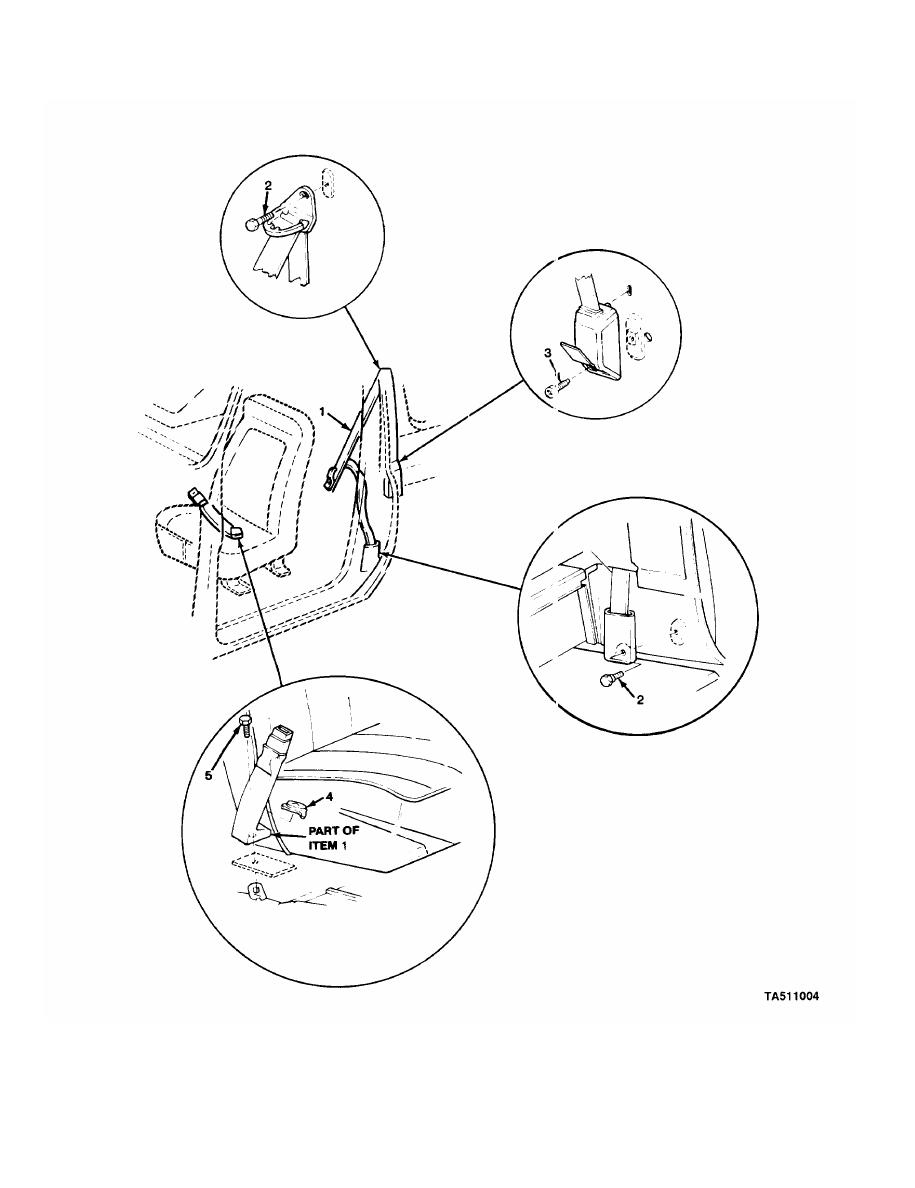

FIGURE 162. DRIVER’S SEATBELT AND MOUNTlNG PARTS (M1009).
