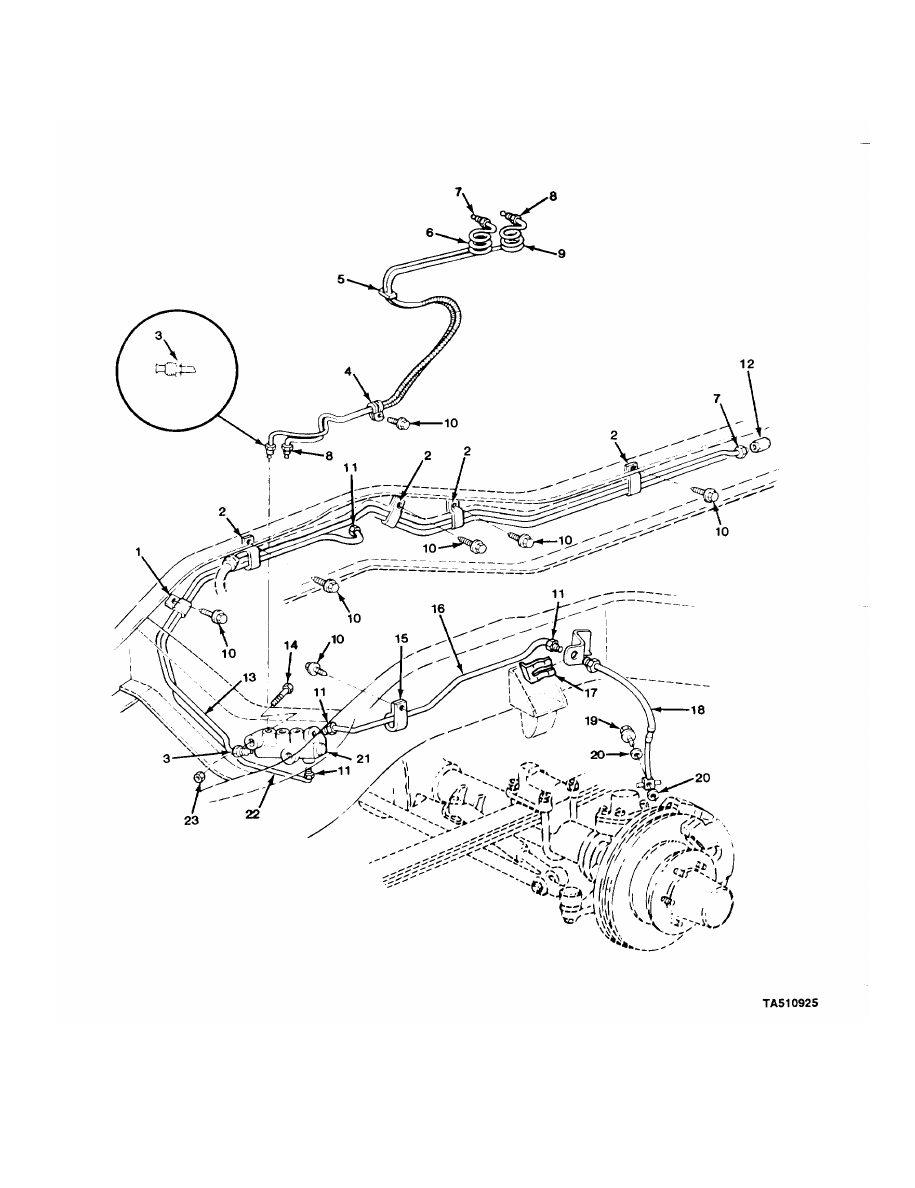

FIGURE 90. FRONT BRAKE LINES AND RELATED PARTS.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1204 HYDRAULIC BRAKE SYSTEM

FIG. 90 FRONT BRAKE LINES AND
RELATED PARTS

1

PAOZZ

11862

343438

CLAMP,LOOP

1

2

PAOZZ

11862

15599973

CLAMP,LOOP

4

3

PAOZZ

11862

9424955

INVERTED NUT,TUBE C

2

4

PAOZZ

11862

25527423

CLAMP,LOOP

1

5

PAOZZ

11862

3816659

STRAP,LINE SUPPORTI

1

6

MFOZZ

11862

15599260

PIPE ASM RR BRK CB (78.49" LG)

1

MAKE FROM TUBE, P/N 603827
UOC:209

6

MFOZZ

11862

15599262

PIPE ASM RR BRK (75.25"LG) MAKE

1

FROM TUBE, P/N 603827
UOC:194,208,210,230,231,252,254,256

7

PAOZZ

24617

137397

INVERTED NUT,TUBE C

2

8

PAOZZ

11862

15607227

NUT

2

9

MFOZZ

11862

15599259

PIPE ASM FRT BRK  (72.68" LG) MAKE

1

FROM PIPE, P/N 3696822
UOC:209

9

MFOZZ

11862

15599261

PIPE ASM FRT BRK CB  (76.63"LG)

1

MAKE FROM PIPE, P/N 3696822
UOC:194,208,210,230,231,252,254,256

10

PAOZZ

11862

11504447

SCREW,TAPPING

7

11

PAOZZ

24617

9432075

INVERTED NUT,TUBE C

4

12

PAOZZ

96906

MS51877-4

COUPLING,TUBE

1

13

MFOZZ

11862

14034586

PIPE ASM RR BRK  (91.51" LG) MAKE

1

FROM TUBE, P/N 603827
UOC:209

13

MFOZZ

11862

15522444

PIPE ASSY  (89.68"LG) MAKE FROM

1

TUBE, P/N 603827
UOC:194,208,210,230,231,252,254,256

14

PAOZZ

96906

MS90728-40

BOLT,MACHINE

2

15

PAOZZ

11862

342677

CLAMP,LOOP

1

16

MFOZZ

11862

14034571

PIPE ASM FRT BRK (29.43" LG) MAKE

1

FROM PIPE, P/N 3696822
UOC:209

16

MFOZZ

11862

14054257

PIPE ASM FRT BRK LH (30.44"LG)

1

MAKE FROM PIPE, P/N 3696822
UOC:194,208,210,230,231,252,254,256

17

PAOZZ

11862

22527167

SPRING,SPECIAL YOKE

2

18

PAOZZ

11862

14036723

HOSE ASSEMBLY,NONME LEFT

1

UOC:209

18

PAOZZ

11862

14036736

HOSE ASSEMBLY,NONME RIGHT

1

UOC:209

18

PAOZZ

11862

14054269

HOSE ASSEMBLY,NONME LEFT

1

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

11862

14054270

HOSE ASSEMBLY,NONME  RIGHT

1

UOC:194,208,210,230,231,252,254,256

19

PAOZZ

11862

14094948

BOLT,FLUID PASSAGE

2

20

PAOZZ

11862

14000172

WASHER,FLAT

4

90-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

21

PAOZZ

11862

25515635

VALVE,SAFETY RELIEF

1

UOC:209

21

PAOZZ

11862

1257203

VALVE,BRAKE

1

UOC:194,208,210,230,231,252,254,256

21

PAOZZ

11862

1257087

VALVE ASSEMBLY

1

UOC:254,256

22

MFOZZ

11862

14034572

PIPE ASM FRT BRK  (42.13"LG) MAKE

1

FROM PIPE, P/N 3696822

23

PAOZZ

24617

9422295

NUT,SELF-LOCKING,CO

2

END OF FIGURE

90-2

SECTION II

TM 9-2320-289-20P

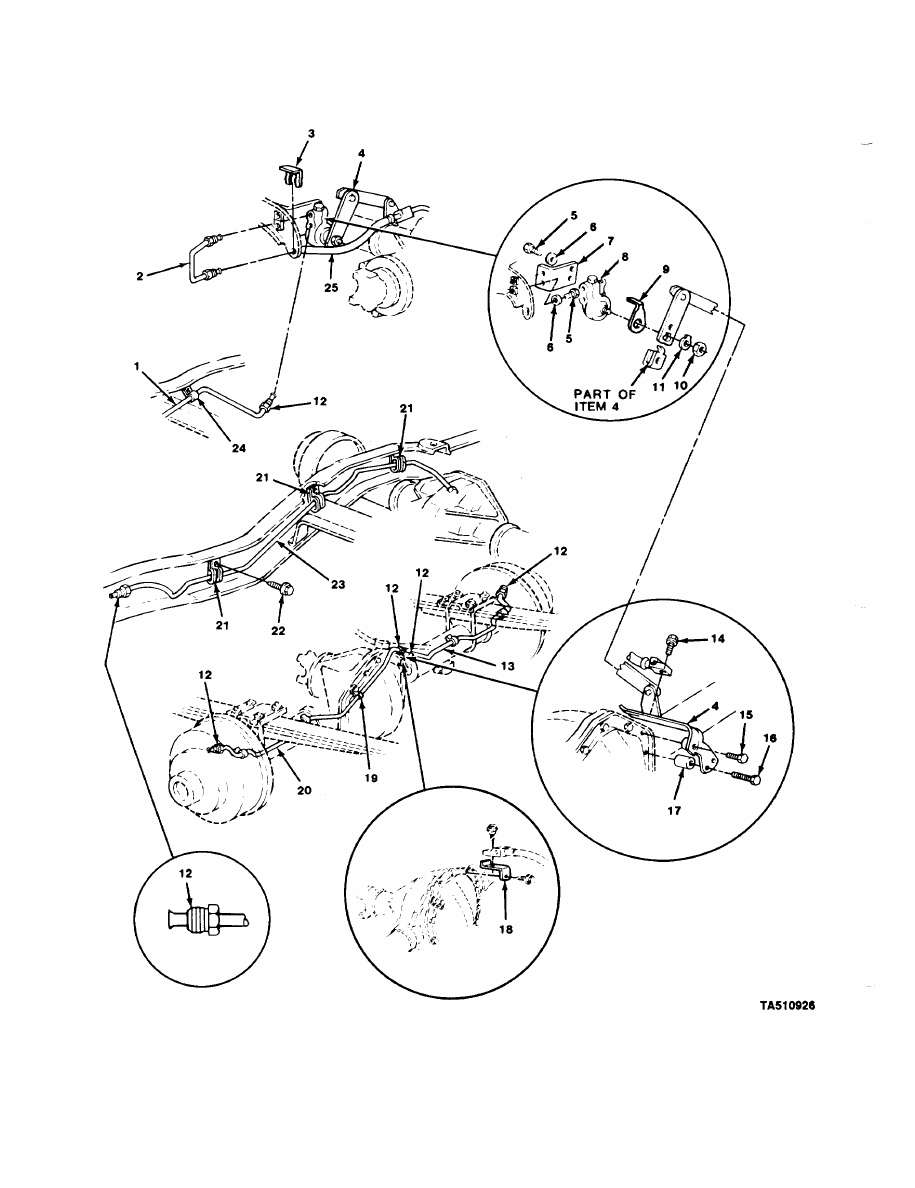

FIGURE 91. REAR BRAKE LINES, WEIGHT PROPORTIONAL VALVE, AND RELATED PARTS.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1204 HYDRAULIC BRAKE SYSTEM

FIG. 91 REAR BRAKE LINES, WEIGHT
PROPORTIONAL VALVE, AND RELATED
PARTS

1

MFOZZ

11862

14036797

PIPE ASM RR BRK RR  (78.68"LG) MAKE

1

FROM TUBE, P/N 603827
UOC:194,208,210,230,231,252,254,256

2

PAOZZ

11862

14036792

TUBE ASSEMBLY,METAL

1

UOC:194,208,210,230,231,252,254,256

3

PAOZZ

11862

22527167

SPRING,SPECIAL YOKE

1

4

PAOZZ

11862

15549248

LEVER ASSEMBLY

1

UOC:194,208,210,230,231,252,254,256

5

PAOZZ

96906

MS90728-31

BOLT,MACHINE

4

UOC:194,208,210,230,231,252,254,256

6

PAOZZ

96906

MS35340-45

WASHER,LOCK

4

UOC:194,208,210,230,231,252,254,256

7

PAOZZ

11862

14036773

BRACKET,ANGLE

1

UOC:194,208,210,230,231,252,254,256

8

PAOZZ

11862

15538215

VALVE,BRAKE,PROPORT

1

UOC:194,208,210,230,231,252,254,256

9

PAOZZ

11862

14061396

GAGE,SETTING

1

UOC:194,208,210,230,231,252,254,256

10

PAOZZ

96906

MS51967-6

NUT,PLAIN,HEXAGON

1

UOC:194,208,210,230,231,252,254,256

11

PAOZZ

11862

14036775

BUSHING,PIPE

1

UOC:194,208,210,230,231,252,254,256

12

PAOZZ

24617

9432075

INVERTED NUT,TUBE C

6

13

MFOZZ

11862

14036706

PIPE ASM RR BRK (31.29"LG) MAKE

1

FROM PIPE, P/N 3696822
UOC:209

13

MFOZZ

11862

14036712

PIPE ASM RR BRK (35.35"LG) MAKE

1

FROM PIPE, P/N 3696822
UOC:194,208,210,230,231,252,254,256

14

PAOZZ

11862

1239146

BOLT,SHOULDER

1

15

PAOZZ

96906

MS90728-63

SCREW,CAP,HEXAGON H

1

UOC:194,208,210,230,231,252,254,256

16

PAOZZ

11862

9439637

SCREW,CAP,HEXAGON H

1

UOC:194,208,210,230,231,252,254

17

PAOZZ

11862

14055556

SPACER,SLEEVE

1

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

11862

359816

BRACKET,DOUBLE ANGL

1

UOC:209

19

PAOZZ

11862

331416

CLIP,SPRING TENSION

1

19

PAOZZ

11862

6259071

CLIP,SPRING TENSION

1

UOC:254,256

20

MFOZZ

11862

14036705

PIPE ASM RR BRK C/O (38.59" LG)

1

MAKE FROM PIPE, P/N 3696822
UOC:209

20

MFOZZ

11862

14036711

PIPE ASM RR BRK (41.54"LG) MAKE

1

FROM PIPE, P/N 3696822

91-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

UOC:194,208,210,230,231,252,254,256

21

PAOZZ

96906

MS21333-45

CLAMP,LOOP

3

UOC:194,208,210,230,231,252,254,256

21

PAOZZ

96906

MS21333-98

CLAMP,LOOP

3

UOC:209

22

PAOZZ

11862

11504447

SCREW,TAPPING

3

23

MFOZZ

11862

14034599

PIPE ASM RR BRK (73.51" LG) MAKE

1

FROM TUBE, P/N 603827
UOC:209

24

PAOZZ

11862

15599973

CLAMP,LOOP

1

UOC:194,208,210,230,231,252,254,256

25

PAOZZ

11862

17981073

HOSE ASSEMBLY,NONME

1

END OF FIGURE

91-2

SECTION II

TM 9-2320-289-20P

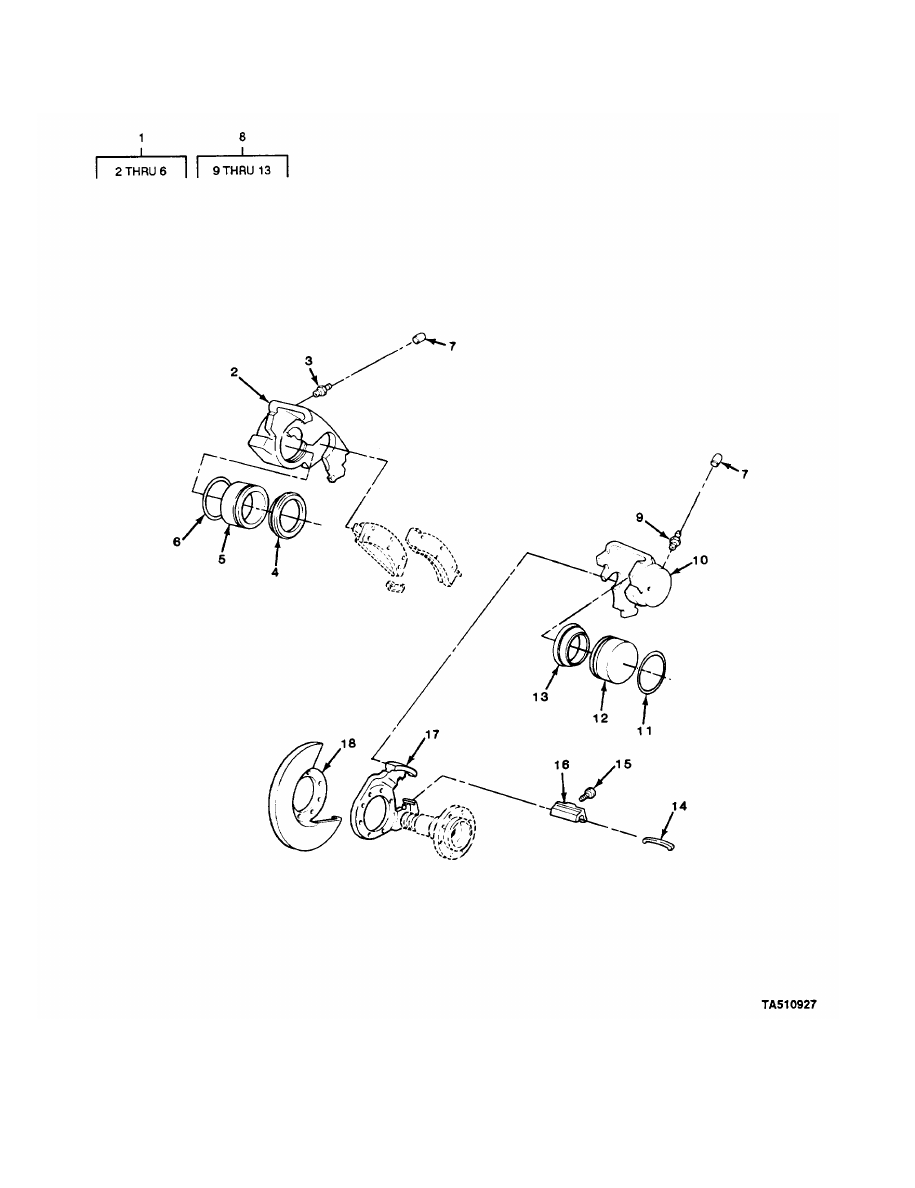

FIGURE 92. FRONT BRAKE CALIPER ASSEMBLIES (ALL EXCEPT M1009).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1204 HYDRAULIC BRAKE SYSTEM

FIG. 92 FRONT CALIPER ASSEMBLIES
(ALL EXCEPT M1009)

1

AFOFF

14892

2238739

CALIPER ASSEMBLY,DI  LEFT

1

UOC:194,208,210,230,231,252,254,256

2

PAOFF

11862

14002543

.CALIPER ASSEMBLY,DI

1

UOC:194,208,210,230,231,252,254,256

7

PAOZZ

11862

5469581

CAP,PROTECTIVE,DUST

2

UOC:194,208,210,230,231,252,254,256

8

AFOFF

14892

2238740

CALIPER ASSEMBLY,DI  RIGHT

1

UOC:194,208,210,230,231,252,254,256

10

PAOFF

14892

2238742

.CALIPER ASSEMBLY,DI

1

UOC:194,208,210,230,231,252,254,256

14

PAOZZ

14892

4150514

CLIP,SPRING TENSION

2

UOC:194,208,210,230,231,252,254,256

15

PAOZZ

11862

331478

SCREW,SHOULDER

2

UOC:194,208,210,230,231,252,254,256

16

PAOZZ

11862

14023439

KEY,CALIPER SUPPORT

2

UOC:194,208,210,230,231,252,254,256

17

PAOZZ

14892

3203466

CALIPER,DISC BRAKE  RIGHT

1

UOC:194,208,210,230,231,252,254,256

17

PAOZZ

14894

3203465

BRACKET,BRAKE SHOE  LEFT

1

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

97271

38001

SHIELD,BRAKE DISK  LEFT

1

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

97271

38000

SHIELD,BRAKE DISK  RIGHT

1

UOC:194,208,210,230,231,252,254,256

END OF FIGURE
