SECTION II

TM 9-2320-289-20P

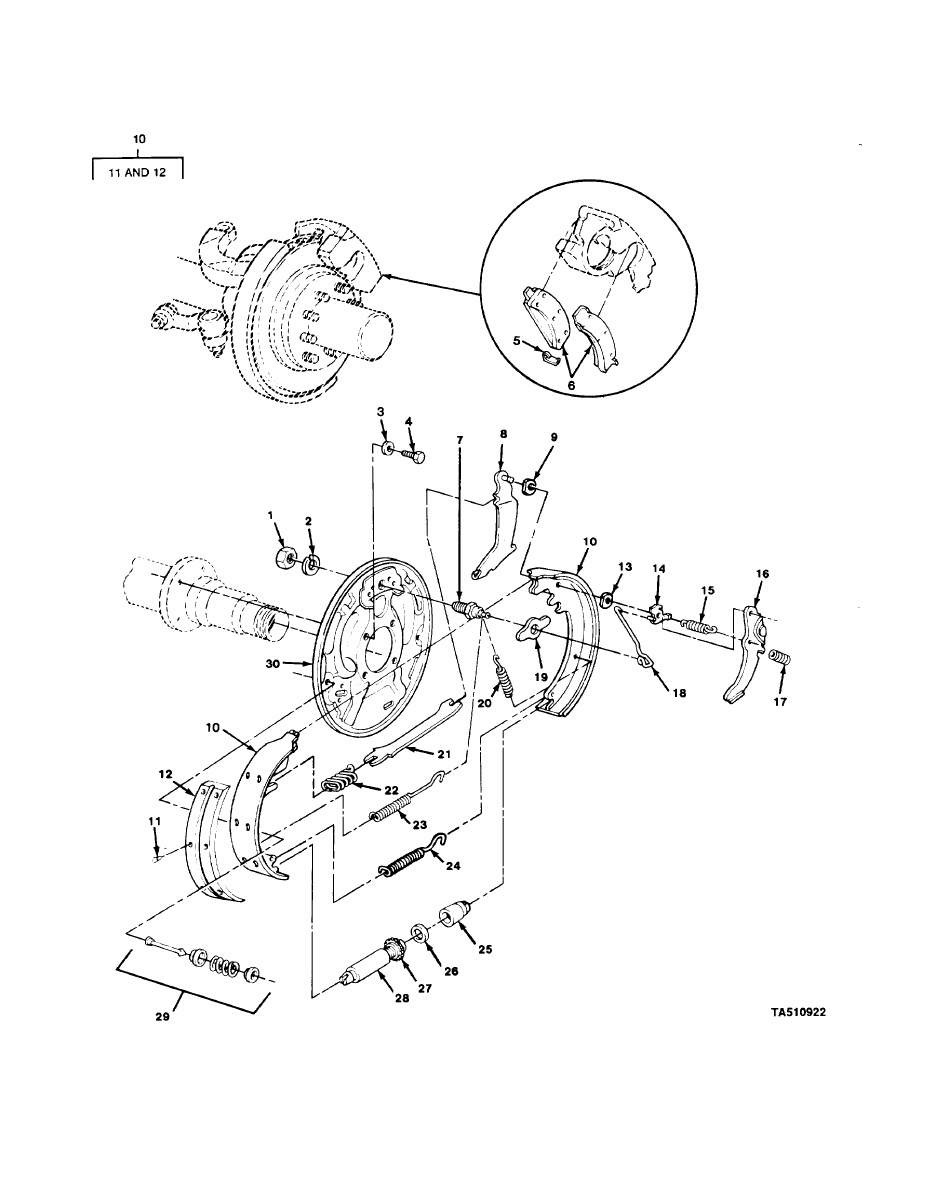

FIGURE 87. REAR BRAKESHOE ASSEMBLY COMPONENTS, FRONT BRAKE PADS,

AND RELATED PARTS (ALL EXCEPT M1009).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1202 SERVICE BRAKES

FIG. 87 REAR BRAKESHOE ASSEMBLY
COMPONENTS, FRONT BRAKE PADS, AND
RELATED PARTS (ALL EXCEPT M1009)

1

PAOZZ

96906

MS51968-24

NUT,PLAIN,HEXAGON

2

UOC:194,208,210,230,231,252

2

PAOZZ

96906

MS35340-51

WASHER,LOCK

2

UOC:194,208,210,230,231,252

3

PAOZZ

96906

MS35340-48

WASHER,LOCK

8

UOC:194,208,210,230,231,252

4

PAOZZ

96906

MS90727-109

SCREW,CAP,HEXAGON H

8

UOC:194,208,210,230,231,252

5

PAOZZ

14892

4150515

CLIP,BRAKE SHOE

2

UOC:194,208,210,230,231,252,254,256

6

PAOZZ

14892

3368689

DISK BRAKE SHOE SET

1

UOC:194,208,210,230,231,252,254,256

7

PAOZZ

11862

3856834

PIN,BRAKE SHOE ANCH

2

UOC:194,208,210,230,231,252,254,256

8

PAOZZ

11862

334307

LEVER,MANUAL CONTRO  LEFT SIDE

1

UOC:194,208,210,230,231,252,254,256

8

PAOZZ

11862

334308

LEVER,MANUAL CONTRO  RIGHT SIDE

1

UOC:194,208,210,230,231,252,254,256

9

PAOZZ

11862

5454797

WASHER,SPRING TENSI

2

UOC:194,208,210,230,231,252,254,256

10

PAOFF

11862

372379

BRAKE SHOE SET,INTE

1

UOC:194,208,210,230,231,252,254,256

13

PAOZZ

96906

MS16633-1031

RING,RETAINING

2

UOC:194,208,210,230,231,252

14

PAOZZ

11862

3856855

PIVOT,BRAKE SHOE AD  LEFT

1

UOC:194,208,210,231,252,254,256

14

PAOZZ

11862

3856856

PIVOT,BRAKE SHOE  RIGHT

1

UOC:194,208,210,230,231,252,254,256

15

PAOZZ

11862

5461145

SPRING,HELICAL,EXTE  LEFT

2

UOC:194,208,210,230,231,252,254,256

16

PAOZZ

11862

357845

LEVER ASSEMBLY,BRAK LEFT

1

UOC:194,208,210,230,231,252,254,256

16

PAOZZ

11862

357846

LEVER,LOC-RELEASE  RIGHT

1

UOC:194,208,210,230,231,252,254,256

17

PAOZZ

11862

5461984

SPRING,BRAKE SHOE

2

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

11862

3856857

CONNECTING LINK,RIG  LEFT

1

UOC:194,208,210,230,231,252,254,256

18

PAOZZ

11862

3856858

LINK,ANCHOR,BRAKE S  RIGHT

1

UOC:194,208,210,230,231,252,254,256

19

PAOZZ

11862

18002428

NUT SPACER,PLATE

2

UOC:194,208,210,230,231,252,254,256

20

PAOZZ

11862

3856843

SPRING,HELICAL,EXTE

2

UOC:194,208,210,230,231,252,254,256

21

PAOZZ

11862

3898059

STRUT,PARKING BRAKE

2

UOC:194,208,210,230,231,252,254,256

87-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

22

PAOZZ

11862

1312281

SPRING KIT

2

UOC:194,208,210,230,231,252,254,256

23

PAOZZ

11862

3767138

SPRING,HELICAL,EXTE

2

UOC:194,208,210,230,231,252,254,256

24

PAOZZ

11862

3856850

SPRING,HELICAL,EXTE

2

UOC:194,208,210,230,231,252,254,256

25

PAOZZ

11862

15522081

SOCKET,BRAKE SHOE

2

UOC:194,208,210,230,231,252,254,256

26

PAOZZ

11862

3856849

SHIM

2

UOC:194,208,10,230,231,252,254,256

27

PAOZZ

11862

15522077

ADJUSTER,SLACK,BRAK  LEFT

1

UOC:194,208,210,230,231,252,254,256

27

PAOZZ

11862

15522078

ADJUSTING SCREW ASS  RIGHT

1

UOC:194,208,210,230,231,252,254,256

28

PAOZZ

11862

15522079

NUT,BRAKE SHOE ADJU  LEFT

1

UOC:194,208,210,230,231,252,254,256

28

PAOZZ

11862

15522080

ADJUSTING SCREW ASS  RIGHT

1

UOC:194,208,210,230,231,252,254,256

29

PAOZZ

11862

372249

PARTS KIT,BRAKE SHO

2

UOC:194,208,210,230,231,252,254,256

30

PAOZZ

11862

14068905

PLATE,BACKING,BRAKE  LEFT

1

UOC:194,208,210,230,231,252,254,256

30

PAOZZ

11862

14068906

PLATE,BACKING,BRAKE  RIGHT

1

UOC:194,208,210,230,231,252,254,256

END OF FIGURE

87-2

SECTION II

TM 9-2320-289-20P

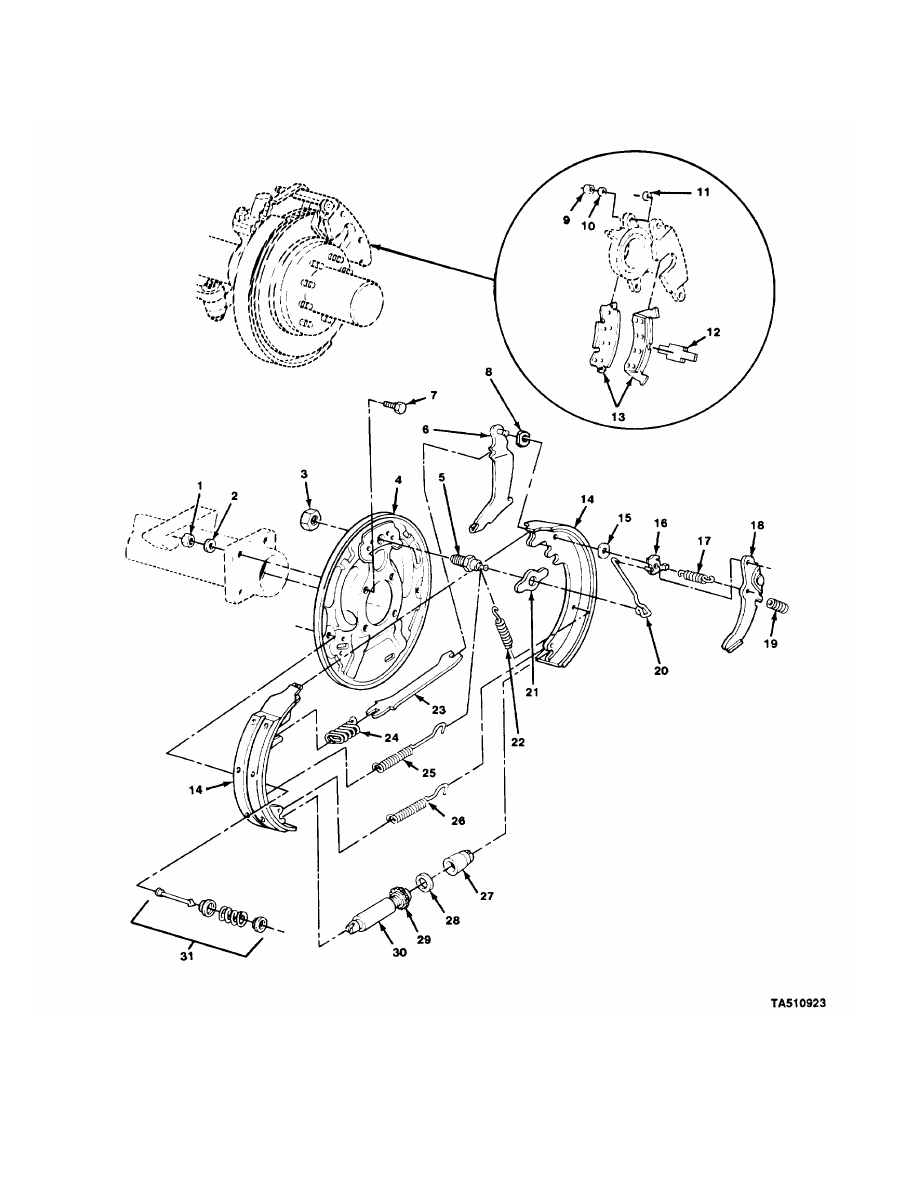

FIGURE 88. REAR BRAKESHOE ASSEMBLY COMPONENTS, FRONT BRAKE

PADS, AND RELATED PARTS (Ml 009).

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1202 SERVICE BRAKES

FIG. 88 REAR BRAKESHOE ASSEMBLY
COMPONENTS, FRONT BRAKE PADS, AND
RELATED PARTS (M1009)

3

PAOZZ

11862

3760300

NUT,PLAIN,ROUND

2

UOC:209

5

PAOZZ

11862

14009982

LINK,ANCHOR,BRAKE S

2

UOC:209

6

PAOZZ

11862

15594177

PARTS KIT,PARKING B  LEFT

1

UOC:209

6

PAOZZ

11862

15594178

PARTS KIT,PARKING B  RIGHT

1

UOC:209

8

PAOZZ

11862

5454797

WASHER,SPRING TENSI

2

UOC:209

9

PAOZZ

11862

18004057

SPACER,SLEEVE

4

UOC:209

10

PAOZZ

76462

18001032

BUSHING,NONMETALLIC

4

UOC:209

11

PAOZZ

11862

5470497

PACKING,PREFORMED

4

UOC:209

12

PAOZZ

11862

5469497

CLIP,SPRING TENSION

2

UOC:209

13

PAOZZ

11862

12321435

DISK BRAKE SHOE SET

1

UOC:209

14

PAOZZ

11862

1155445

BRAKE SHOE SET

1

UOC:209

15

PAOZZ

96906

MS16633-1031

RING,RETAINING

2

UOC:209

16

PAOZZ

11862

3856855

PIVOT,BRAKE SHOE AD  LEFT

1

UOC:209

16

PAOZZ

11862

3856856

PIVOT,BRAKE SHOE  RIGHT

1

UOC:209

17

PAOZZ

11862

5461145

SPRING,HELICAL,EXTE

2

UOC:209

18

PAOZZ

11862

357890

LEVER,MANUAL CONTRO  RIGHT

1

UOC:209

18

PAOZZ

11862

357889

LEVER,MANUAL CONTRO  LEFT

1

UOC:209

19

PAOZZ

11862

5461984

SPRING,BRAKE SHOE

2

UOC:209

20

PAOZZ

11862

5461156

LINK,ANCHOR,BRAKE S  RIGHT

1

UOC:209

20

PAOZZ

11862

14055315

LINK,ADJUSTING BRAK  LEFT

1

UOC:209

21

PAOZZ

11862

18002428

NUT SPACER,PLATE

2

UOC:209

22

PAOZZ

11862

3820163

SPRING,HELICAL,EXTE

2

UOC:209

23

PAOZZ

11862

468661

STRUT,PARKING BRAKE

2

UOC:209

88-1

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

24

PAOZZ

11862

1312281

SPRING KIT

2

UOC:209

25

PAOZZ

11862

3694822

SPRING,HELICAL,EXTE

2

UOC:209

26

PAOZZ

11862

3887347

SPRING,HELICAL,EXTE

2

UOC:209

27

PAOZZ

11862

468675

SCREW

2

UOC:209

28

PAOZZ

11862

5462496

SHIM

2

UOC:209

29

PAOZZ

11862

345943

ADJUSTING SCREW ASS  LEFT

1

UOC:209

29

PAOZZ

11862

345944

ADJUSTING SCREW ASS  RIGHT

1

UOC:209

30

PAOZZ

11862

468673

NUT,ADJUSTER BRAKE  LEFT

1

UOC:209

30

PAOZZ

11862

468674

NUT,ADJUSTER BRAKE  RIGHT

1

UOC:209

31

PAOZZ

11862

372249

PARTS KIT,BRAKE SHO

2

UOC:209

END OF FIGURE

88-2

SECTION II

TM 9-2320-289-20P

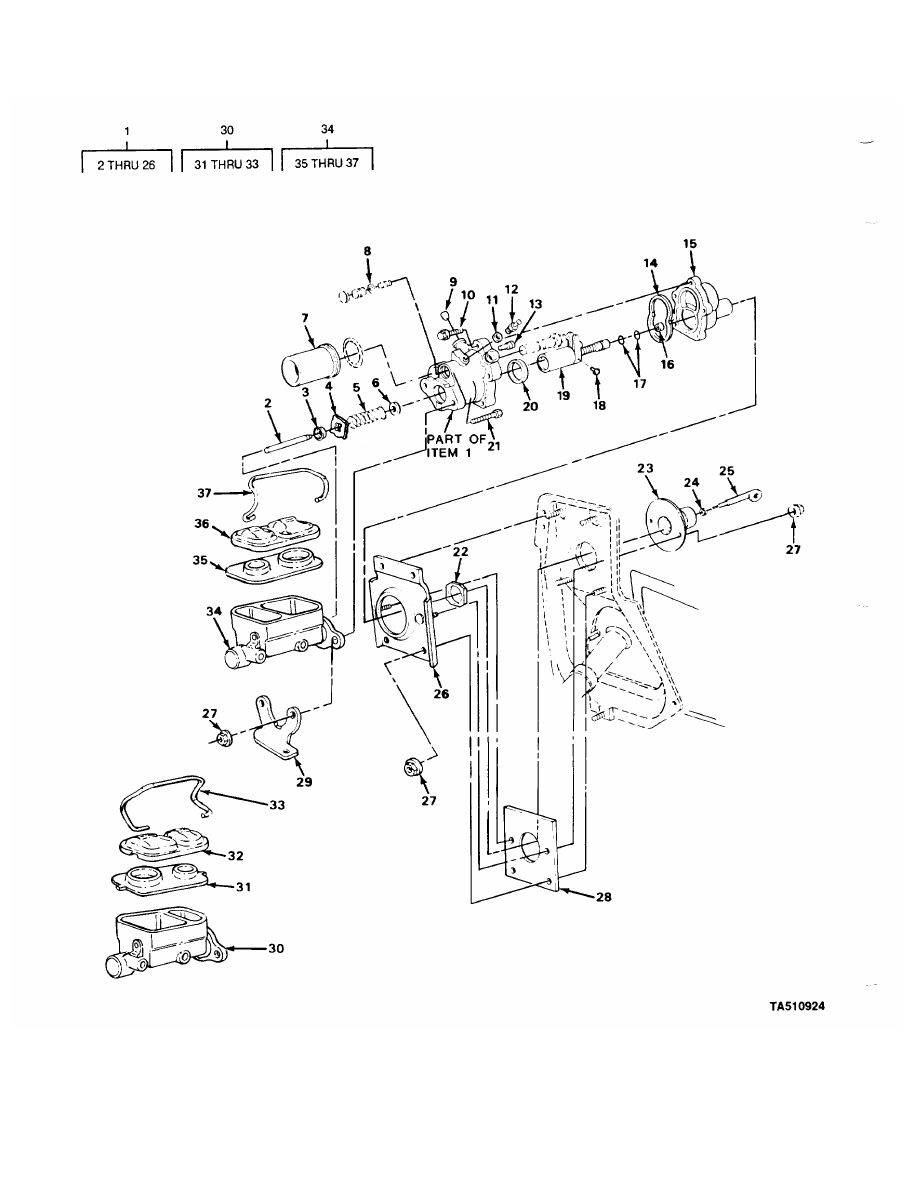

FIGURE 89. POWER BOOSTER AND MASTER CYLINDER ASSEMBLIES.

SECTION II

TM9-2320-289-20P

(1)

(2)

(3)

(4)

(5)

(6)

ITEM

SMR

PART

NO

CODE

CAGEC

NUMBER

DESCRIPTION AND USABLE ON CODES (UOC)

QTY

GROUP 1204 HYDRAULIC BRAKE SYSTEM

FIG. 89 POWER BOOSTER AND MASTER
CYLINDER ASSEMBLIES

1

PAOZZ

14892

2770317

BRAKE BOOSTER ASSEM

1

UOC:209

1

PAOZZ

14892

2770209

BOOSTER,HYDRAULIC B

1

UOC:194,208,210,230,231,252,254,256

11

XDOZZ

14892

2770614

.PACKING,PREFORMED

2

UOC:209

12

XAOZZ

14892

129494

.FITTING,BRAKE BOOST

1

25

PAOZZ

11862

345683

.ROD,PEDAL CONTROL

1

UOC:194,208,210,230,231,252,254,256

27

PAOZZ

11862

11502812

NUT,SELF-LOCKING,EX

8

28

PAOZZ

11862

14004810

GASKET

1

29

PAOZZ

11862

14045698

BRACKET,ANGLE

1

30

PAOOO

14892

2232073

CYLINDER ASSEMBLY,H

1

UOC:194,208,210,230,231,252,254,256

31

PAOZZ

14892

2229044

.GASKET

1

UOC:194,208,210,230,231,252,254,256

32

PBOZZ

14892

2232076

.COVER,MASTER CYLIND

1

UOC:194,208,210,230,231,252,254,256

33

PBOZZ

14892

2229046

.HANDLE,BAIL

2

UOC:194,208,210,230,231,252,254,256

34

PAOOO

14892

2232072

CYLINDER,HYDRAULIC

1

UOC:209

35

PAOZZ

14892

2227168

.GASKET

1

UOC:209

36

PBOZZ

14892

2232077

.COVER,RESERVOIR

1

UOC:209

37

PBOZZ

14892

2229448

.CLIP,SPRING TENSION

1

UOC:209

END OF FIGURE

89-1
