ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ ЩМК96, ЩМК120. Руководство по эксплуатации 0ПЧ.140.331 РЭ

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование прибора

4.1.1 Транспортирование прибора должно осуществляться в заводской

упаковке, либо другой упаковке, обеспечивающей эквивалентный уровень

защиты прибора от внешних климатических воздействий в процессе

транспортирования. В частности, рекомендуется использовать упаковку,

соответствующую категории не хуже КУ-3А по ГОСТ 23216-78.

При упаковке изделия для последующего транспортирования

рекомендуется производить операции упаковки прибора в закрытых помещениях

при значениях температуры, влажности и содержания вредных примесей в

воздухе в соответствии с 4.2.2, 4.2.3.

Нормы закладки силикагеля в упаковку

(при необходимости)

- в

соответствии с ГОСТ 23216-78 как для изделий категории 4 по ГОСТ 15150-69.

4.1.2 Транспортирование прибора в упаковке должно осуществляться в

закрытых транспортных средствах

(железнодорожных вагонах, контейнерах,

закрытых автомашинах, трюмах кораблей и т.п.). При транспортировании

самолётом устройства должны размещаться в отапливаемых герметизированных

отсеках.

4.1.3 При транспортировании устройство в упаковке должно быть

соответствующим образом закреплено в транспортном средстве согласно

правилам, действующим на транспортных средствах данного вида.

4.1.4 Диапазон требуемых климатических условий транспортирования

прибора (в упаковке по 4.1.1) приведен в таблице 18. Допустимые условия

транспортирования прибора в части механических воздействий - по 1.2.32.

Таблица 18 - Диапазон климатических условий транспортирования

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

минус 50…плюс 70

Относительная влажность воздуха, %, не более

95 % при плюс 35 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

100

4.2 Правила хранения прибора

4.2.1 До момента первоначального ввода прибора в эксплуатацию

рекомендуется хранить прибор в упаковке предприятия-изготовителя в

помещениях, защищенных от воздействия прямого солнечного света, в

допустимом диапазоне климатических условий хранения в соответствии с

таблицей 19.

Таблица 19 - Диапазон климатических условий хранения прибора в упаковке

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

0… плюс 40

Относительная влажность воздуха, %, не более

80 % при плюс 35 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2.2 Допускается хранить прибор без упаковки в помещениях,

защищенных от воздействия прямого солнечного света, в диапазоне

климатических условий хранения в соответствии с таблицей 20.

Таблица 20 - Диапазон климатических условий хранения прибора без упаковки

изготовителя

Наименование параметра

Значение

Диапазон температур окружающего воздуха, °С

плюс 10…плюс 35

Относительная влажность воздуха, %, не более

80 % при плюс 25 °С

Атмосферное давление, кПа (мм рт.ст.)

70-106,7 (535-800)

4.2.3 В помещениях для хранения прибора в заводской упаковке или без

нее содержание пыли, паров кислот и щелочей, агрессивных газов и других

вредных примесей, вызывающих коррозию, не должно превышать содержание

коррозионно-активных агентов для атмосферы типа I по ГОСТ 15150-69.

4.3 Приборы (при необходимости) могут подвергаться консервации на

срок не более

5 лет с ежегодной расконсервацией прибора. После

расконсервации прибор необходимо выдержать во включенном состоянии в

течение времени установления рабочего режима (не менее 30 мин).

101

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 36 месяцев со дня ввода прибора в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

прибора. Приборы могут подвергаться консервации (по требованию).

Срок сохранности в упаковке и консервации изготовителя не менее 5 лет.

5.2 Изготовитель гарантирует соответствие прибора требованиям

технических условий ТУ 25-7504.227-2014 при соблюдении следующих правил:

- соответствие условий эксплуатации, хранения, транспортирования

изложенных в настоящем руководстве;

- обслуживание прибора должно производиться в соответствии с

требованиями настоящего руководства персоналом, прошедшим специальное обучение.

5.3 Потребитель лишается права на гарантийный ремонт:

- при несоблюдении потребителем требований 5.2;

- несоблюдения потребителем условий эксплуатации, транспортирования

и хранения прибора в соответствии с настоящим руководством по эксплуатации;

- отсутствия (нарушения) пломб предприятия-изготовителя на корпусе

прибора.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

6.2

Приборы, подвергавшиеся вскрытию, имеющие наружные

повреждения, а также применявшиеся в условиях, не соответствующих

требованиям ТУ 25-7504.227-2014, не рекламируются.

6.3 Приборы, не соответствующие требованию 1.4.5, не рекламируются.

6.4 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

7.1 Приборы не представляют опасности для жизни, здоровья людей и

окружающей среды после окончания срока эксплуатации и подлежат утилизации

по технологии, принятой на предприятии, эксплуатирующем данные изделия.

102

Приложение А

(справочное)

Перечень параметров, измеряемых прибором

Таблица А.1

Применение

Интервал

для анализа

№

Стандарт

Параметр

измерений

соответствия

п/п

измерений

(усреднения)

КЭ нормам

ГОСТ 32144

Частота (f)

ГОСТ 30804.4.30,

10 с

класс А

Отклонение частоты (Δf)

ГОСТ 32144;

10 с

ГОСТ 30804.4.30,

класс А

С.к.з. фазных напряжений

10T *

(U_A, U_B, U_C)

ГОСТ 30804.4.30,

С.к.з. линейных (междуфазных)

класс А

10T

напряжений (U_AB, U_BC, U_CA)

Положительное отклонение

ГОСТ 32144;

10 мин

напряжения (δU₍₊₎) (пофазно)

Отрицательное отклонение

ГОСТ 30804.4.30,

10 мин

напряжения (δU_(-)) (пофазно)

класс А

Кратковременная доза фликера

ГОСТ 30804.4.30,

10 мин

(P_st) (пофазно)

класс А;

Длительная доза фликера (P_lt)

2 ч

(пофазно)

МЭК 61000-4-15

Коэффициент n-ой гармонической

ГОСТ 32144;

10T

составляющей напряжения (K_U(n))

(пофазно)

ГОСТ 30804.4.30,

10 мин

класс А;

ГОСТ 30804.4.7,

класс I

Суммарный коэффициент

ГОСТ 32144;

10T

гармонических составляющих

напряжения (K_U) (пофазно)

ГОСТ 30804.4.30,

класс А;

10 мин

ГОСТ 30804.4.7,

класс I

Среднеквадратическое значение

10T

ГОСТ 30804.4.30,

n-ой гармонической подгруппы

класс А;

напряжения (U_sg,n) (пофазно)

Суммарный коэффициент

10T

ГОСТ 30804.4.7,

гармонических подгрупп

класс I

напряжения (THDS_U) (пофазно)

103

Окончание таблицы А.1

Применение

Интервал

для анализа

№

Стандарт

Параметр

измерений

соответствия

п/п

измерений

(усреднения)

КЭ нормам

ГОСТ 32144

Среднеквадратическое значение

ГОСТ 30804.4.30,

10T

n-ой интергармонической

класс А;

центрированной подгруппы

10 мин

напряжения (U_isg,n) (пофазно)

ГОСТ 30804.4.7,

класс I

Коэффициент несимметрии

ГОСТ 32144;

10T

напряжений по обратной

10 мин

последовательности (K_2U)

ГОСТ 30804.4.30,

класс А

Коэффициент несимметрии

ГОСТ 32144;

10T

напряжений по нулевой

10 мин

последовательности (K_0U)

ГОСТ 30804.4.30,

класс А

Длительность прерывания

ГОСТ 30804.4.30,

напряжения (Δt_пр)

класс А

Длительность провала

ГОСТ 30804.4.30,

напряжения (Δt_п)

класс А

Остаточное напряжение провала

ГОСТ 30804.4.30,

напряжения (U_res)

класс А

Глубина провала напряжения

ГОСТ 8.655

(δU_п)

Длительность временного

перенапряжения (Δt_пер.U)

ГОСТ 30804.4.30,

Максимальное значение

класс А

перенапряжения (U_пер.max)

Коэффициент временного

ГОСТ 8.655

перенапряжения (K_пер.U)

* Интервал времени длительностью

10 периодов основной частоты

(50 Гц)

по

ГОСТ 30804.4.30 ( ≈ 0,2 секунды)

104

Таблица А.2 - расчетные формулы, либо ссылки на ГОСТ в части

рассчитываемых прибором параметров

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

1 Среднеквадратическое значение

ГОСТ 30804.4.30-2013 класс А

напряжения, U, В

2 Отрицательное отклонение напряжения

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

(δU_(-)), %

3 Положительное отклонение

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

напряжения (δU₍₊₎), %

4 Частота, f, Гц

ГОСТ 30804.4.30-2013 класс А

5 Кратковременная доза фликера (P_st),

ГОСТ 30804.4.30-2013 класс А,

отн.ед.

ГОСТ Р 51317.4.15-2012

6 Длительная доза фликера (P_lt), отн.ед.

ГОСТ 30804.4.30-2013 класс А,

ГОСТ Р 51317.4.15-2012

7 Коэффициент n-ой гармонической

ГОСТ 30804.4.30-2013 класс А,

составляющей напряжения до 50 порядка

ГОСТ 30804.4.7-2013 класс I

(K_U(n)), %

8 Суммарный коэффициент

ГОСТ 30804.4.30-2013 класс А,

гармонических составляющих

ГОСТ 30804.4.7-2013 класс I

напряжения (коэффициент искажения

синусоидальности кривой напряжения)

(K_U), %

9 Коэффициент несимметрии

ГОСТ 30804.4.30-2013 класс А

напряжений по обратной

последовательности (K_2U), %

10 Коэффициент несимметрии

ГОСТ 30804.4.30-2013 класс А

напряжений по нулевой

последовательности (K_0U), %

11 Коэффициент временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (K_пер), отн.ед.

12 Глубина провала напряжения (δU_п),%

ГОСТ 30804.4.30-2013 класс А

13 Длительность прерывания

ГОСТ 30804.4.30-2013 класс А

напряжения (Δt_прер), с

14 Длительность временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (Δt_пер.), с

15 Коэффициент временного

ГОСТ 30804.4.30-2013 класс А

перенапряжения (K_пер), отн.ед.

16 Установившееся отклонение

ГОСТ 32144-2013, ГОСТ 8.655-2009

напряжения, (δU_у), %

17 Напряжение, меньшее номинала, U_m(-), В

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

18 Напряжение, большее номинала, U_m(+), В

ГОСТ 30804.4.30-2013 класс А, ГОСТ 32144-2013

19 Отклонение частоты (Δf), Гц

ГОСТ 32144-2013

20 С.к.з. напряжения основной частоты

ГОСТ 8.655-2009

(U₍₁₎), В

21 С.к.з. напряжения с учетом

U₍₁

гармонических составляющих от 1 до n (до

− 50)=√^∑

n=1

50 порядка) (U_(1-50)), В

22 Коэффициент искажения

K_U(1

·100

синусоидальности кривой напряжения с

− 50)=

U_sg,1 √^∑

n=2

учетом влияния всех гармоник до 50

порядка (KU(1-50)), %

105

Продолжение таблицы А.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

23 С.к.з. n-ой гармонической подгруппы

ГОСТ 30804.4.30-2013 класс А,

напряжения (до 50 порядка) (U_sg,n), В

ГОСТ 30804.4.7-2013 класс I

24 Суммарный коэффициент

ГОСТ 30804.4.30-2013 класс А,

гармонических подгрупп напряжения

ГОСТ 30804.4.7-2013 класс I

(THDS_U), отн.ед.

25 С.к.з. m-ой интергармонической

ГОСТ 30804.4.30-2013 класс А,

центрированной подгруппы напряжения (до

ГОСТ 30804.4.7-2013 класс I

50 порядка) (U_isg,m), В

26 Фазовый угол между 1-ой

ГОСТ 8.655-2009

(составляющей основной частоты) и n-ой

гармонической составляющей напряжения

(до 50 порядка) (φ_Usg.n), °

27 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжениями фазными/линейными)

основной частоты (φ_U), °

2π

28 Значение напряжения прямой

U₁=¹

Ú_B+eⁱ

Ú_C|

последовательности (U₁), В

3 ·|Ú A+ei

29 Значение напряжения обратной

U₂=¹

Ú_B+eⁱ

Ú_C|

последовательности (U₂), В

3 ·|^ÚA+ei

30 Значение напряжения нулевой

U₀=¹

3 ·|^Ú A + Ú B + Ú C|

последовательности (U₀), В

31 С.к.з. силы тока, (I), А

ГОСТ 8.655-2009

32 С.к.з. силы тока с учетом гармонических

I₍₁

составляющих от 1 до n (до 50 порядка),

− 50)=√^∑50 I^2g,n

n=1

(I_(1-50)), А

33 С.к.з. силы тока основной частоты, (I₍₁), А

ГОСТ 8.655-2009

34 Коэффициент несимметрии тока по

I₂

K_2I =

·100

обратной последовательности, (K_2I), %

I₁

35 Коэффициент несимметрии тока по

K_0I =^I0 ·100

нулевой последовательности, (K_0I), %

I₁

36 С.к.з. n-ой гармонической подгруппы

ГОСТ 30804.4.7-2013 класс I

тока (до 50 порядка) (I_sg,n), А

37 С.к.з. m-ой интергармонической

ГОСТ 30804.4.7-2013 класс I

подгруппы тока (до 50 порядка) (I_isg,m),А

38 Угол фазового сдвига между 1-ой

ГОСТ 8.655-2009

(составляющей основной частоты) и n-ой

гармонической составляющей фазного тока

(φ_Isg.n), °

39 Угол фазового сдвига между фазными

ГОСТ 8.655-2009

токами основной частоты (φ_I), °

40 Суммарный коэффициент гармонических

ГОСТ 30804.4.7-2013 класс I

подгрупп тока (THDSI), отн.ед.

41 Коэффициент искажения

ГОСТ 8.655-2009

синусоидальности кривой тока, (KI), %

42 Коэффициент n-ой гармонической

ГОСТ 8.655-2009

составляющей тока до 50 порядка (KI(n)), %

2π

43 Значение силы тока прямой

I₁=¹

Í_B+eⁱ

Í_C|

последовательности (I1), А

3 ·|^Í A +ei

106

Продолжение таблицы А.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

44 Значение силы тока обратной

I₂=¹

Í_B+eⁱ

Í_C|

последовательности (I₂), А

3 ·|^Í A +ei

45 Значение силы тока нулевой

I₀ =¹

3 ·|^Í A +Í B +Í C|

последовательности (I₀), А

46 Угол фазового сдвига между n-ми

ГОСТ 8.655-2009

гармоническими составляющими

напряжения и тока (до 50 порядка) (φ_UI(n)), °

47 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током основной частоты

(φ_UI), °

48 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током прямой

последовательности (φ_U1I1), °

49 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током обратной

последовательности (φ_U2I2), °

50 Угол фазового сдвига между

ГОСТ 8.655-2009

напряжением и током нулевой

последовательности (φ_U0I0), °

51 Активная мощность (P), Вт

ГОСТ 8.655-2009

52 Активная мощность с учетом

U_sg,n· I_sg,n ·cosφ_UI(n)

гармонических составляющих от 1 до n (до

P(1− 50)=∑

n=1

50 порядка), (P_(1-50)), Вт

53 Активная мощность основной частоты,

P(1)=U sg ,1 · I sg ,1 ·cos φUI

(P₁), Вт

54 Активная мощность n-й гармонической

P_(n)=U_sg,n ·I_sg,n ·cosφUI(n)

составляющей (до 50 порядка) (P_(n)), Вт

55 Активная мощность прямой

P₁=U₁· I₁·cosφ_U1I1

последовательности, (Р ₁₍₁₎), Вт

56 Активная мощность обратной

P₂=U₂ ·I₂·cosφ_U2I2

последовательности, (Р ₂₍₁₎), Вт

57 Активная мощность нулевой

P₀=U₀ ·I₀ ·cos φ_U0I0

последовательности, (Р ₀₍₁₎), Вт

58 Реактивная мощность (Q), вар

ГОСТ 8.655-2009

59 Реактивная мощность с учетом

U_sg,n· I_sg,n·sinφ_UI(n)

гармонических составляющих от 1 до n

Q(1− 50)=∑

n=1

(до 50 порядка) (Q (1-50)), вар

60 Реактивная мощность основной

Q₍₁₎=U_sg,1· I_sg,1 ·sin φ_UI

частоты (Q (1)), вар

61 Реактивная мощность n-ой

Q_(n)=U_sg,n ·I_sg,n · sin φUI(n)

гармонической составляющей, (Q (n)), вар

62 Реактивная мощность прямой

Q₁=U₁· I₁·sin φ_U1I1

последовательности, (Q 1(1)), вар

63 Реактивная мощность обратной

Q₂=U₂ ·I₂·sin φ_U2I2

последовательности, (Q 2(1)), вар

64 Реактивная мощность нулевой

Q₀=U₀ ·I₀ ·sin φ_U0I0

последовательности, (Q 0(1)), вар

65 Полная мощность, S, В∙А

ГОСТ 8.655-2009

107

Продолжение таблицы А.2

Ссылка на ГОСТ или расчётная формула для

Наименование параметра

рассчитываемого параметра

66 Полная мощность с учетом

S₍₁

− 50)=U (1− 50) · I(1− 50)

гармонических составляющих от 1 до n (до

50 порядка), (S_(1-50)), В∙А

67 Полная мощность основной частоты,

S₍₁₎=U_sg,1 ·I_sg,1

(S₍₁₎), В∙А

68 Полная мощность n-й гармонической

S_(n)=U_sg,n ·I_sg,n

составляющей, (S_(n)), В∙А

69 Полная мощность прямой

S₁=U₁ ·I₁

последовательности, (S ₁₍₁₎), В∙А

70 Полная мощность обратной

S₂=U₂ ·I₂

последовательности, (S ₂₍₁₎), В∙А

71 Полная мощность нулевой

S₀=U₀ ·I₀

последовательности, (S ₀₍₁₎), В∙А

72 Коэффициент мощности, К_м(cosφ),

K_М =^P

отн. ед.

73 Активная энергия, W_р, кВт∙ч

ГОСТ 31819.22-2012 класс 0.2S

74 Активная энергия первой гармоники,

WP(1)=∑ P(1)·∆t

WР(1), кВт∙ч

75 Активная энергия прямой

W P1(1)=∑ P1(1)·∆t

последовательности, W_Р1(1), кВт∙ч

76 Реактивная энергия, W_Q, квар∙ч

ГОСТ 31819.23-2012 класс 1

77 Реактивная энергия первой гармоники,

W Q(1)=∑ Q(1)· ∆t

WQ(1), квар∙ч

78 Реактивная энергия прямой

W_Q1(1)=∑ Q₁₍₁₎· ∆t

последовательности, W_Q1(1), квар∙ч

79 Полная энергия, W_S, кВ∙А∙ч

W_S=∑ S·∆t

80 Полная энергия первой гармоники, W_S(1),

W_S(1)=∑ S₍₁₎· ∆t

кВ∙А∙ч

81 Полная энергия прямой

WS1(1)=∑ S1(1)·∆t

последовательности, W_S1(1), кВ∙А∙ч

108

Приложение В

(обязательное)

Схемы внешних подключений приборов

Подключение приборов к однофазным двухпроводным сетям выполнять в

соответствии с приведенными ниже схемами на рисунках В.1 или В.2

(схемы

трехфазного четырехпроводного трехэлементного подключения) с тем отличием, что

измерительная цепь напряжения подключается только к фазе А (т.е. клеммам U_A (1) и

U_N (4); клеммы U_B (2) и U_C (3) при этом не подключены), а измерительная цепь тока

подключается, соответственно, только к клеммам тока прибора фазы А

(т.е. к

клеммам I_A, клеммы I_B и I_C при этом неподключены).

U_пит1 - напряжение основного источника питания прибора

U_пит2 - напряжение резервного/вспомогательного источника электропитания (только для

ЩМК120С)

Примечания:

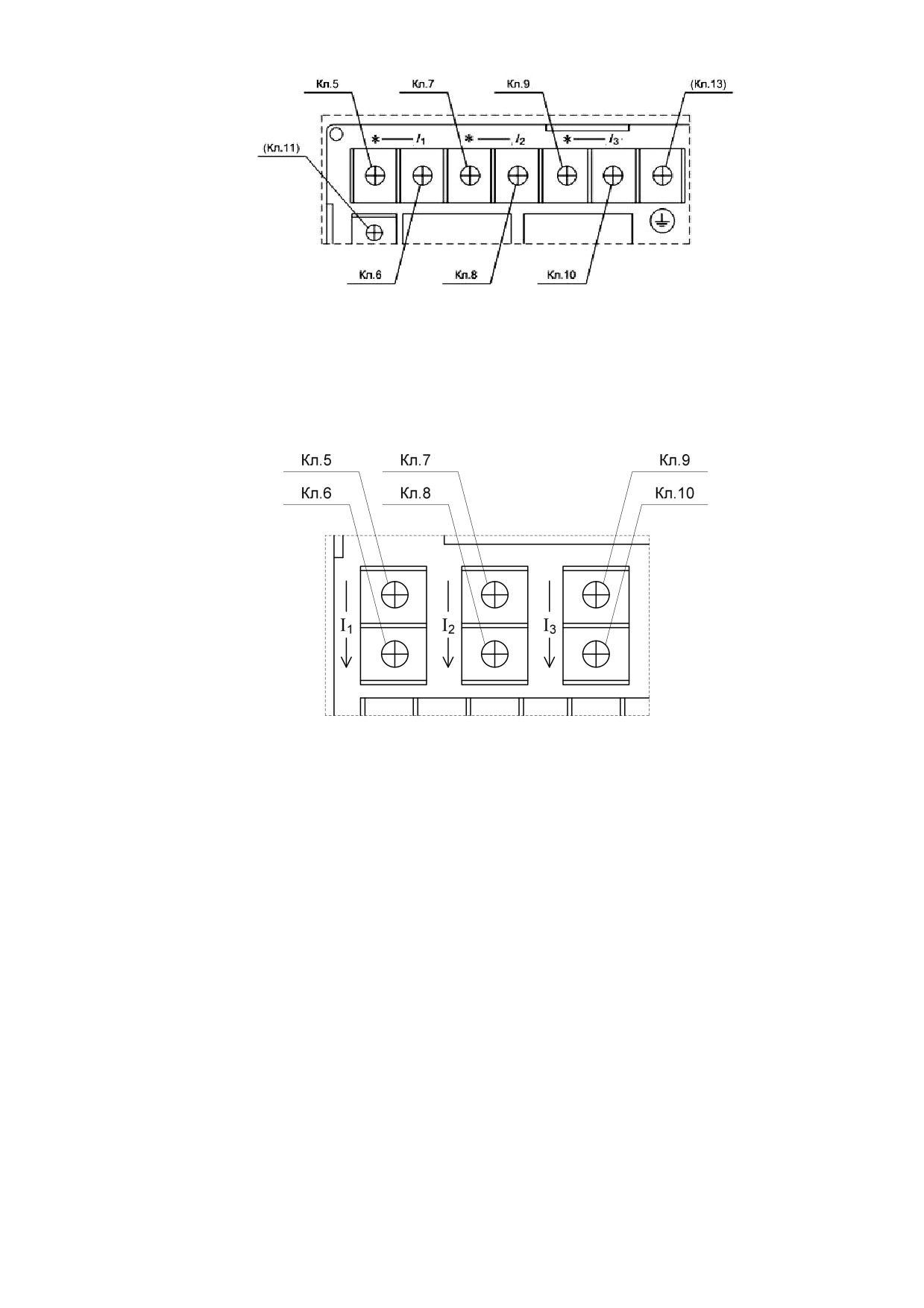

¹⁾ Расположение клемм подключения измерительных цепей тока (клеммы №№ 5-10) на

задней панели прибора показано на рисунках В.7, В.8 настоящего приложения

²⁾ Только в исполнении ЩМК120С прибора. В исполнении ЩМК96 клеммы резервного

электропитания отстутствуют.

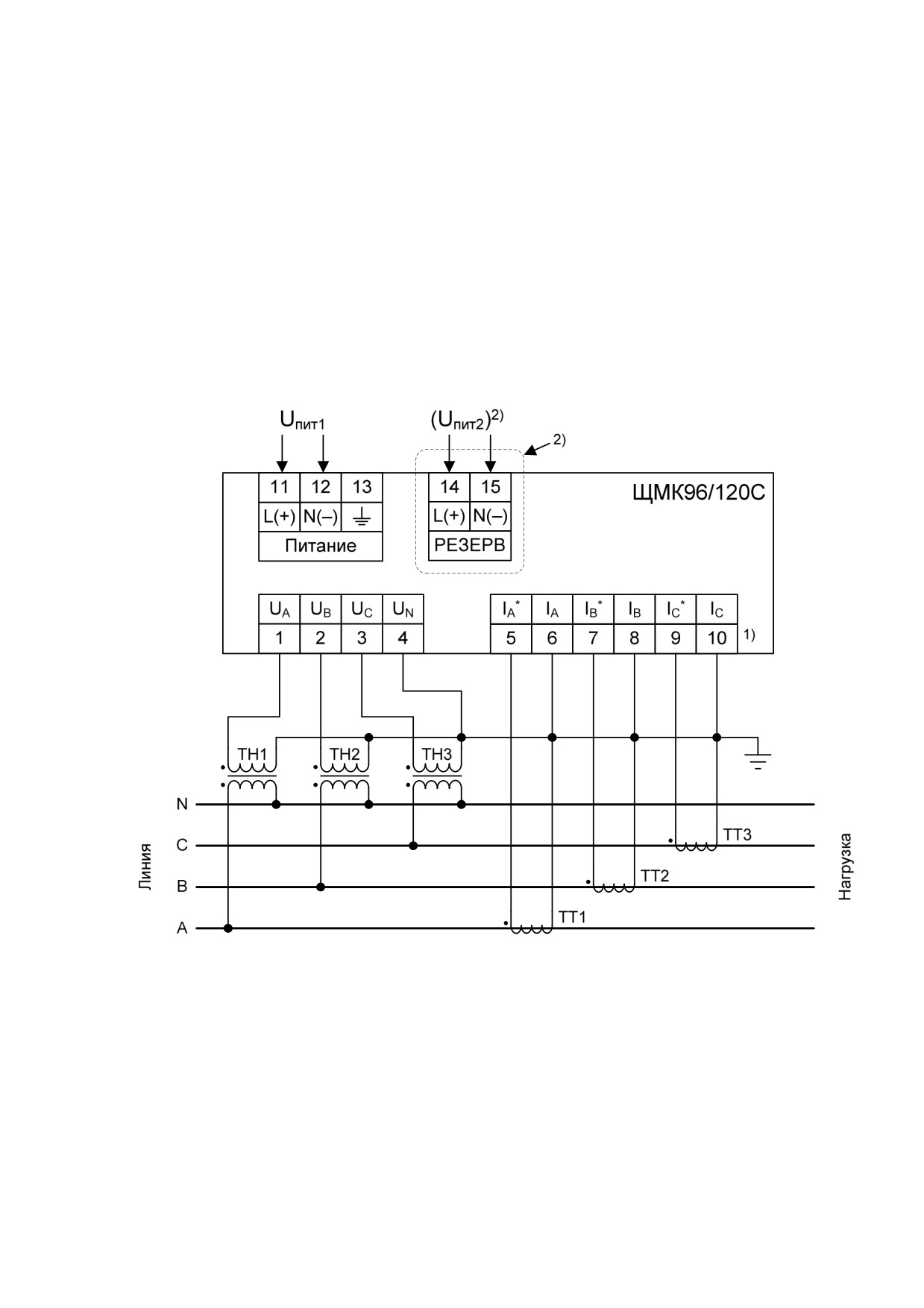

Рисунок В.1 - Схема подключения прибора ЩМК96, ЩМК120С

(трехфазное четырехпроводное трехэлементное подключение)

с использованием 3 ТТ и 3 ТН

111

U_пит1 - напряжение основного источника питания прибора

U_пит2 - напряжение резервного/вспомогательного источника электропитания (только для

ЩМК120С)

Примечания:

¹⁾ Расположение клемм подключения измерительных цепей тока (клеммы №№ 5-10) на

задней панели прибора показано на рисунках В.7, В.8 настоящего приложения

²⁾ Только в исполнении ЩМК120С прибора. В исполнении ЩМК96 клеммы резервного

электропитания отстутствуют.

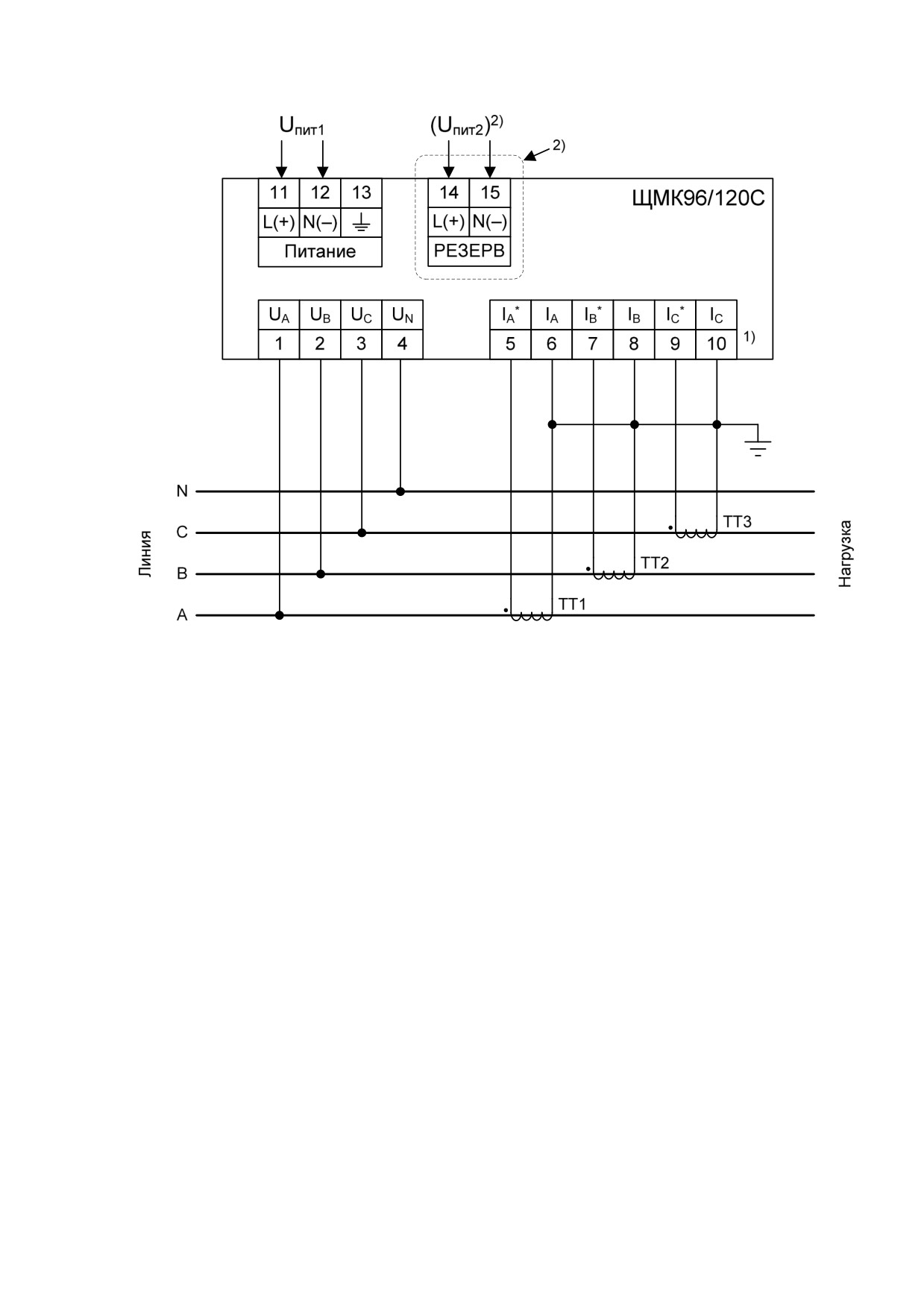

Рисунок В.2 - Схема подключения прибора ЩМК96, ЩМК120С

(трехфазное четырехпроводное трехэлементное подключение)

с использованием 3 ТТ, прямое подключение по напряжению

112

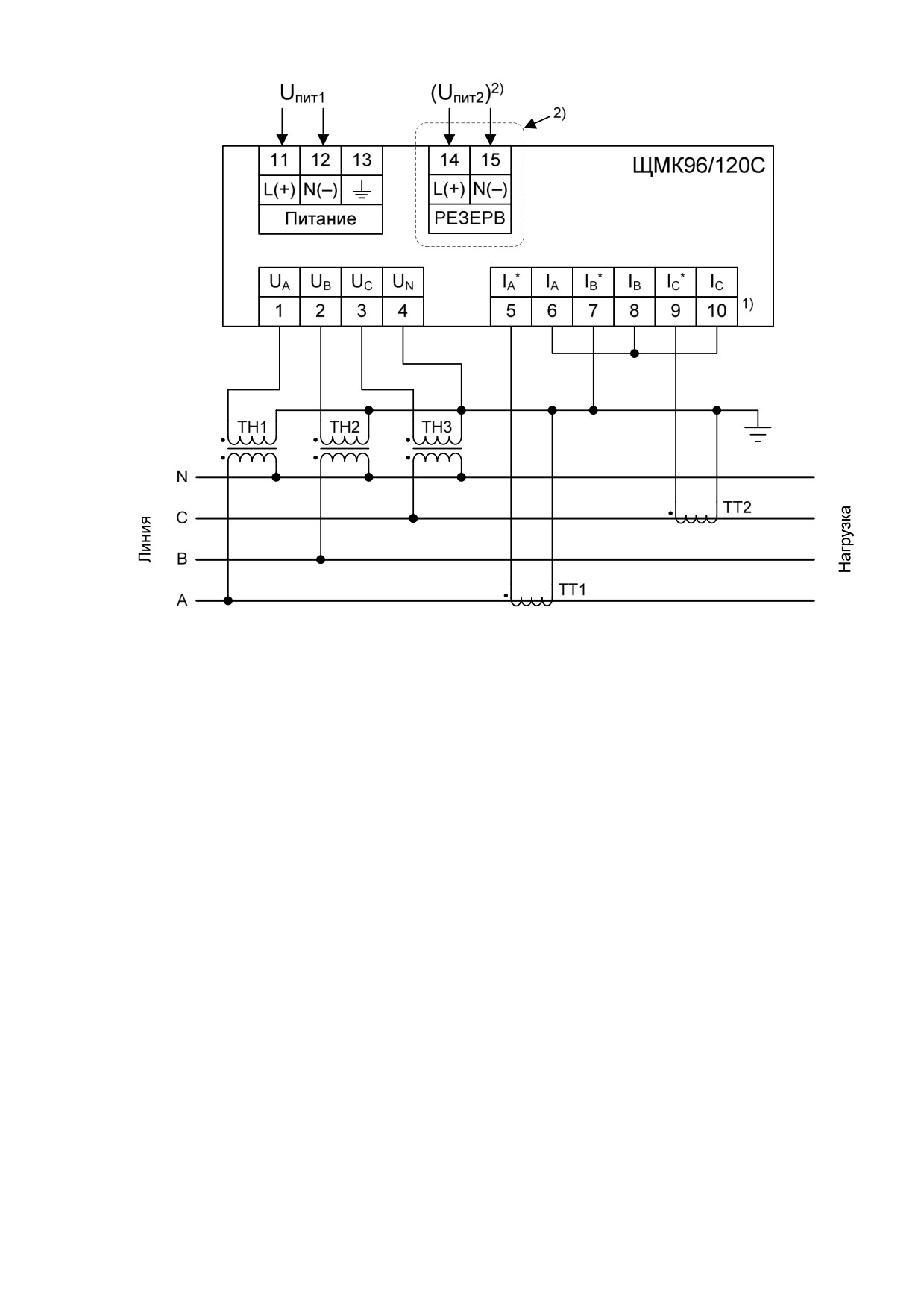

U_пит1 - напряжение основного источника питания прибора

U_пит2 - напряжение резервного/вспомогательного источника электропитания (только для

ЩМК120С)

Примечания:

¹⁾ Расположение клемм подключения измерительных цепей тока (клеммы №№ 5-10) на

задней панели прибора показано на рисунках В.7, В.8 настоящего приложения

²⁾ Только в исполнении ЩМК120С прибора. В исполнении ЩМК96 клеммы резервного

электропитания отстутствуют.

³⁾ Указанное подключение к клемме 2 (U_B) прибора опционально.

⁴⁾ При наличии трансформатора тока (ТТ2) в фазе B первичной измеряемой сети

подключение вторичных цепей от указанного ТТ к прибору допускается выполнять в соответствии с

приведенной схемой. При этом трансформаторы тока остальных фаз (A и C, соотв., ТТ1 и ТТ3)

должны подключаться по вторичным цепям к прибору в соответствии с приведенной схемой.

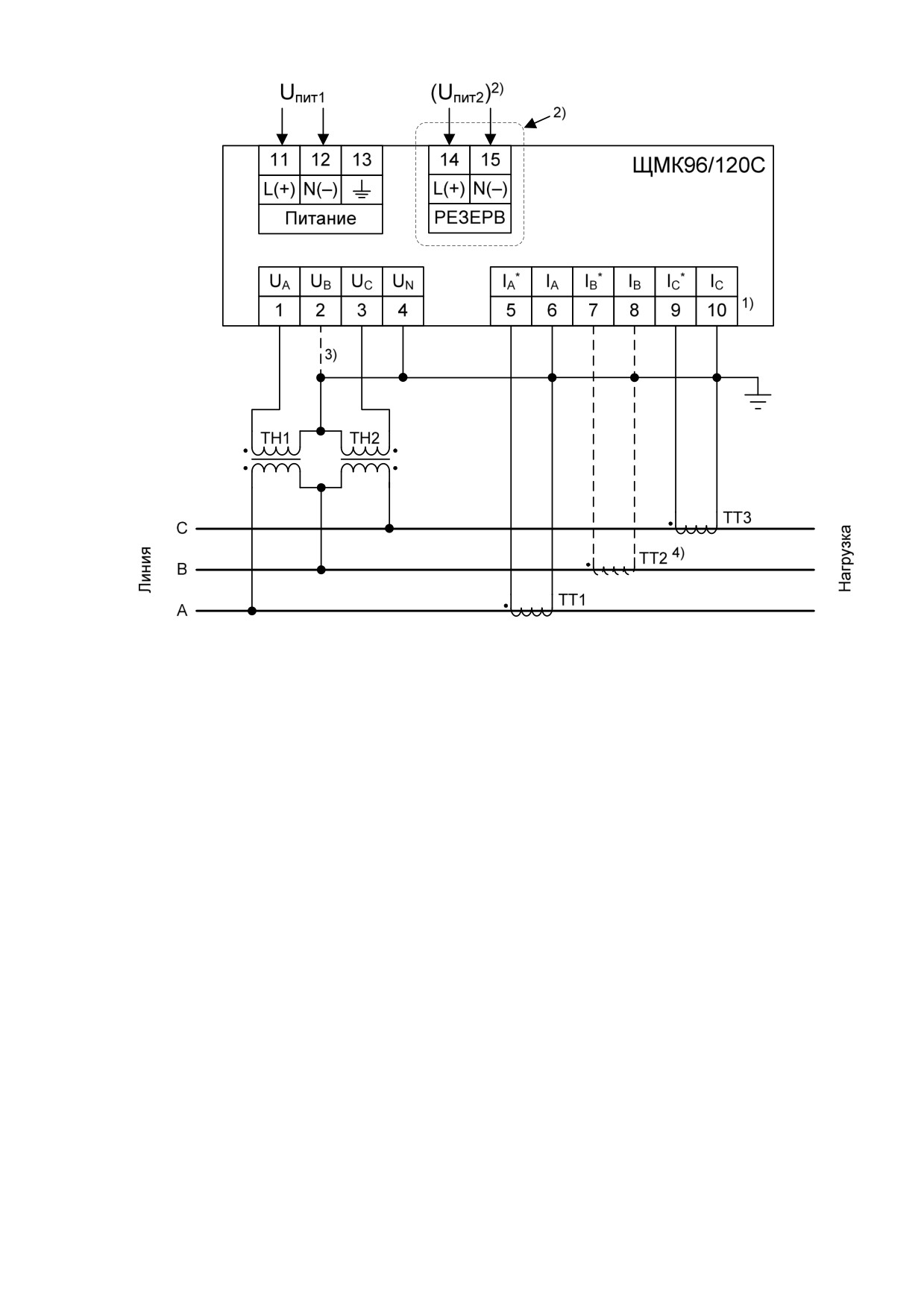

Рисунок В.4 - Схема подключения прибора ЩМК96, ЩМК120С

(трехфазное трехпроводное двухэлементное подключение)

с использованием 2(3) ТТ и 2 ТН

114

U_пит1

(U_пит2)²⁾

ЩМК96/120С

L(+)

N(-)

L(+)

N(-)

Питание

РЕЗЕРВ

U_A

U_B

U_C

U_N

I_A*

I_A

I_B*

I_B

I_C*

I_C

ТТ3

ТТ2

ТТ1

U_пит1 - напряжение основного источника питания прибора

U_пит2 - напряжение резервного/вспомогательного источника электропитания (только для

ЩМК120С)

Примечания:

¹⁾ Расположение клемм подключения измерительных цепей тока (клеммы №№ 5-10) на

задней панели прибора показано на рисунках В.7, В.8 настоящего приложения

²⁾ Только в исполнении ЩМК120С прибора. В исполнении ЩМК96 клеммы резервного

электропитания отстутствуют.

³⁾ Указанное подключение к клемме 2 (U_B) прибора опционально.

⁴⁾ При наличии трансформатора тока (ТТ2) в фазе B первичной измеряемой сети

подключение вторичных цепей от указанного ТТ к прибору допускается выполнять в соответствии с

приведенной схемой. При этом трансформаторы тока остальных фаз (A и C, соотв., ТТ1 и ТТ3)

должны подключаться по вторичным цепям к прибору в соответствии с приведенной схемой.

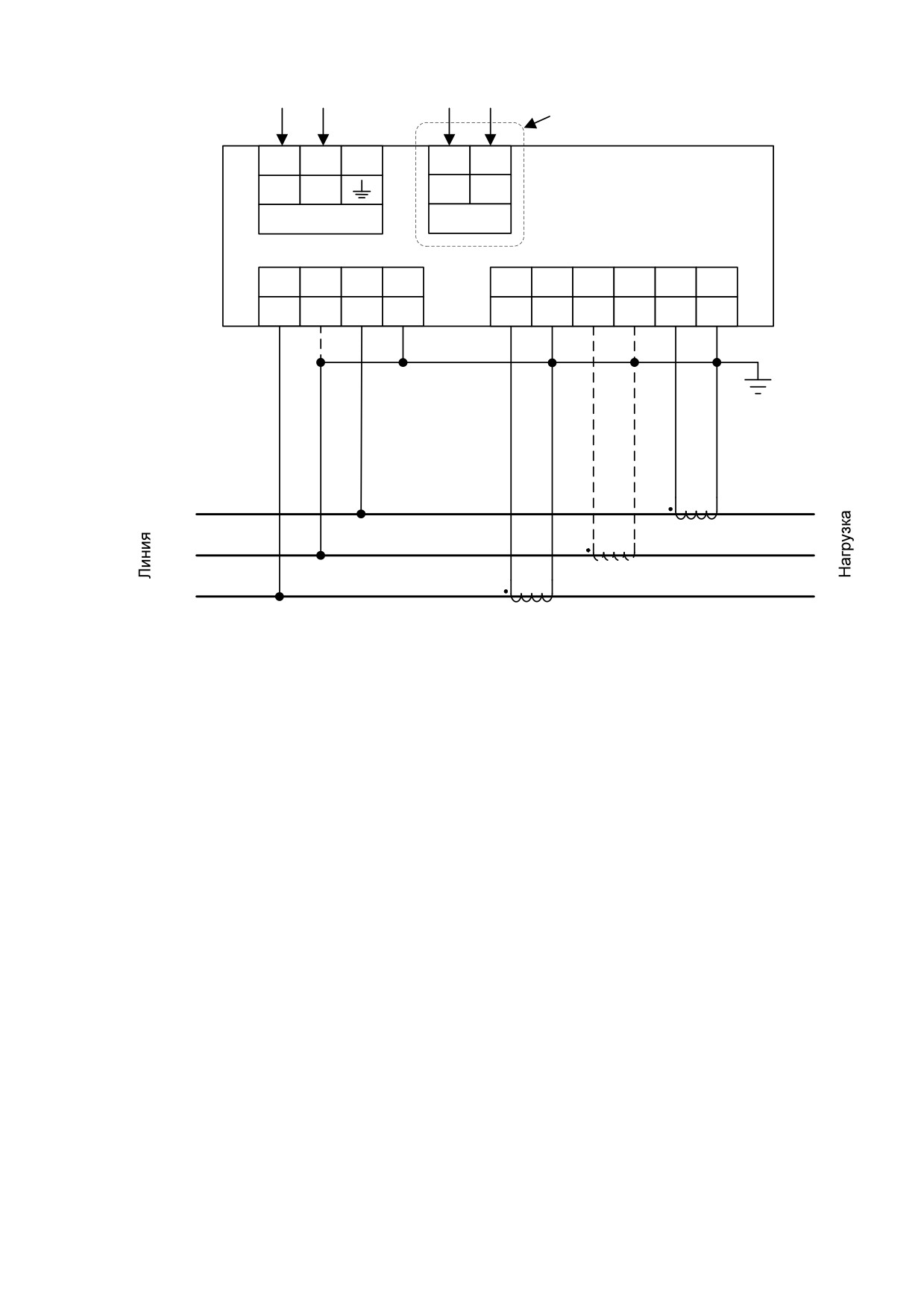

Рисунок В.5 - Схема подключения прибора ЩМК96, ЩМК120С

(трехфазное трехпроводное двухэлементное подключение)

с использованием 2(3) ТТ, прямое подключение по напряжению

115

Приложение Д

(обязательное)

Описание веб-интерфейса прибора

Д.1 Общие сведения

Д.1.1 Подключение к устройству через веб-интерфейс производится с

локального или удаленного компьютера (рабочей станции), имеющей связь с

устройством через IP-сеть. Подробные сведения о выполнении операций

подключения к устройству через веб-интерфейс приведены в 3.3.3 настоящего

руководства.

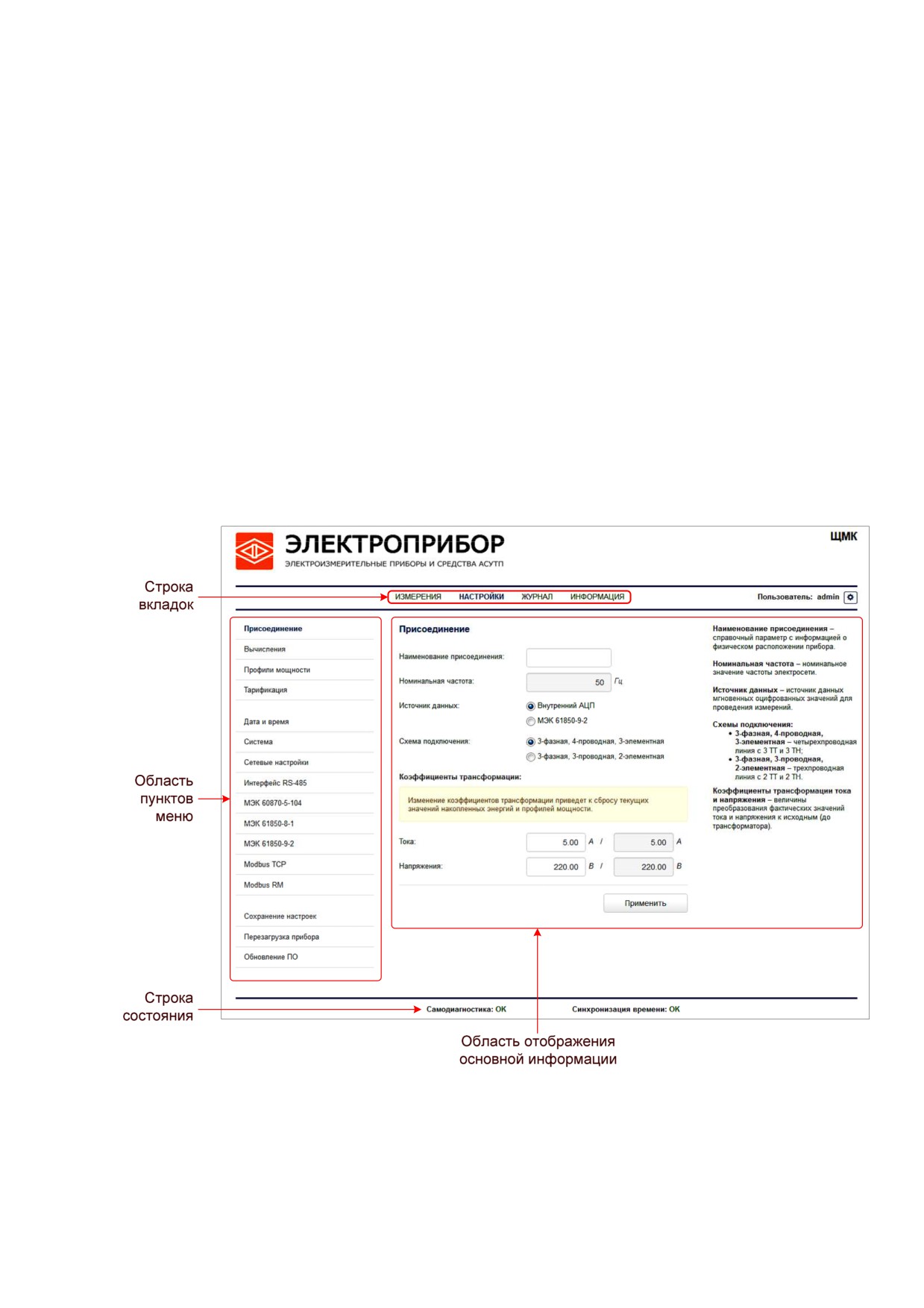

Д.1.2 Обобщенная структура экрана веб-интерфейса приведена на

рисунке Д.1.

Рисунок Д.1 - Обобщенная структура экрана веб-интерфейса

Экран веб-интерфейса включает в себя строку вкладок, область пунктов

меню, область отображения основной информации. Также на экране

присутствует строка отображения состояния и другая дополнительная

118

информация (например: текущее имя пользователя в сеансе связи с устройством

через веб-интерфейс - в поле «Пользователь:» в правом верхнем углу экрана).

Д.1.3 Строка вкладок включает в себя имена соответствующих вкладок

веб-интерфейса:

«ИЗМЕРЕНИЯ»,

«НАСТРОЙКИ»,

«ЖУРНАЛ» и

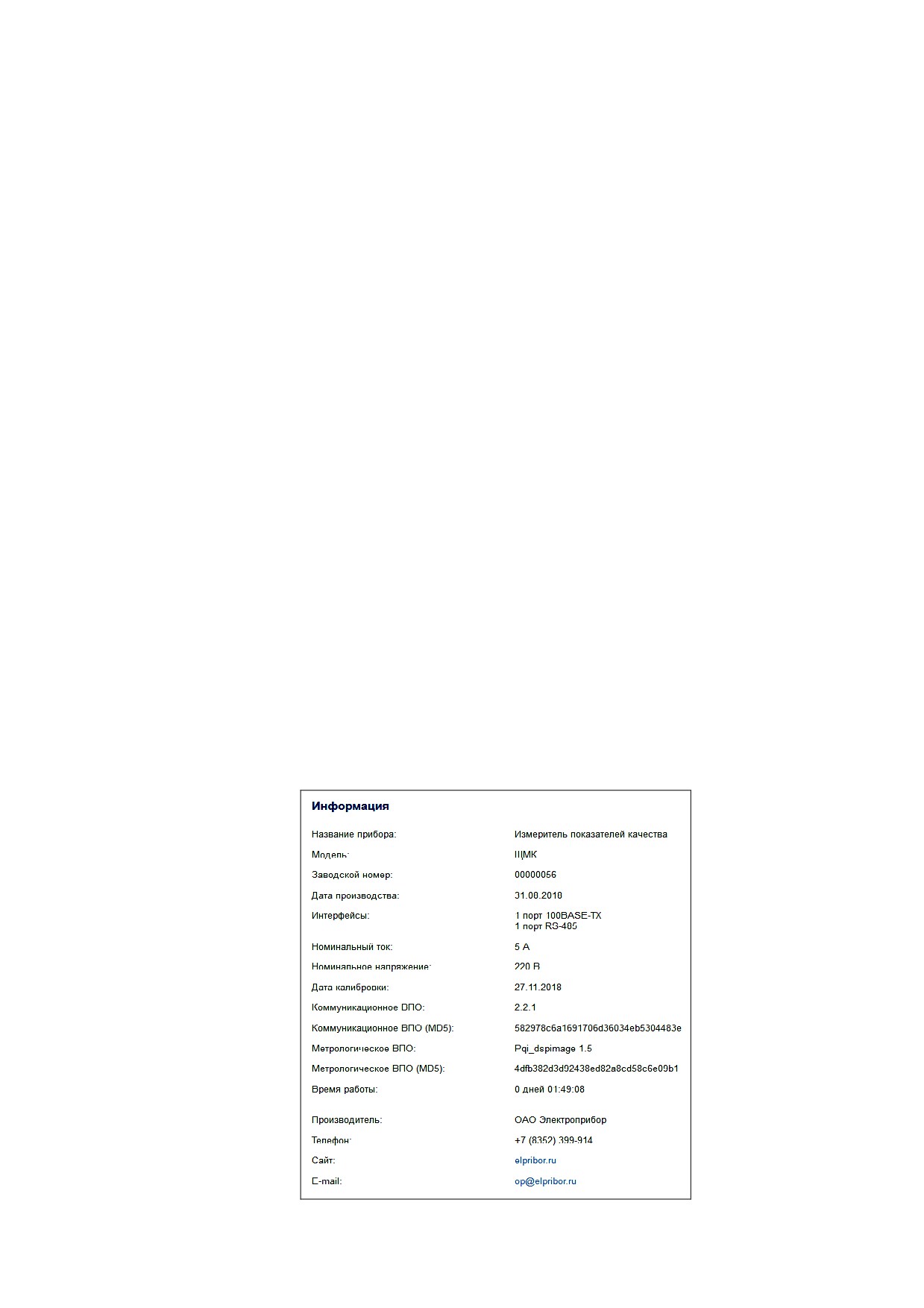

«ИНФОРМАЦИЯ».

При нажатии на имя вкладки осуществляется переход в

соответствующую вкладку. При этом экран веб-интерфейса принимает вид,

соответствующий нахождению пользователя в данной вкладке.

Описание действий пользователя при нахождении в соответствующих

вкладках веб-интерфейса приведено далее в соответствующих подразделах

данного приложения.

Д.1.4 Область пунктов меню включает в себя несколько пунктов,

состав которых может меняться в зависимости от того, в какой вкладке в

текущий момент находится пользователь.

При нажатии на наименование пункта в области пунктов меню

осуществляется переход к соответствующему экрану веб-интерфейса.

Описание действий, совершаемых пользователем при нахождении на

соответствующем экране веб-интерфейса, приведено далее в соответствующих

подразделах (пунктах) данного приложения.

Д.1.5 Область отображения основной информации служит для ввода

пользователем данных, необходимых для выполнения конфигурирования

устройства (т.е. значений параметров настройки прибора) (при нахождении во

вкладке

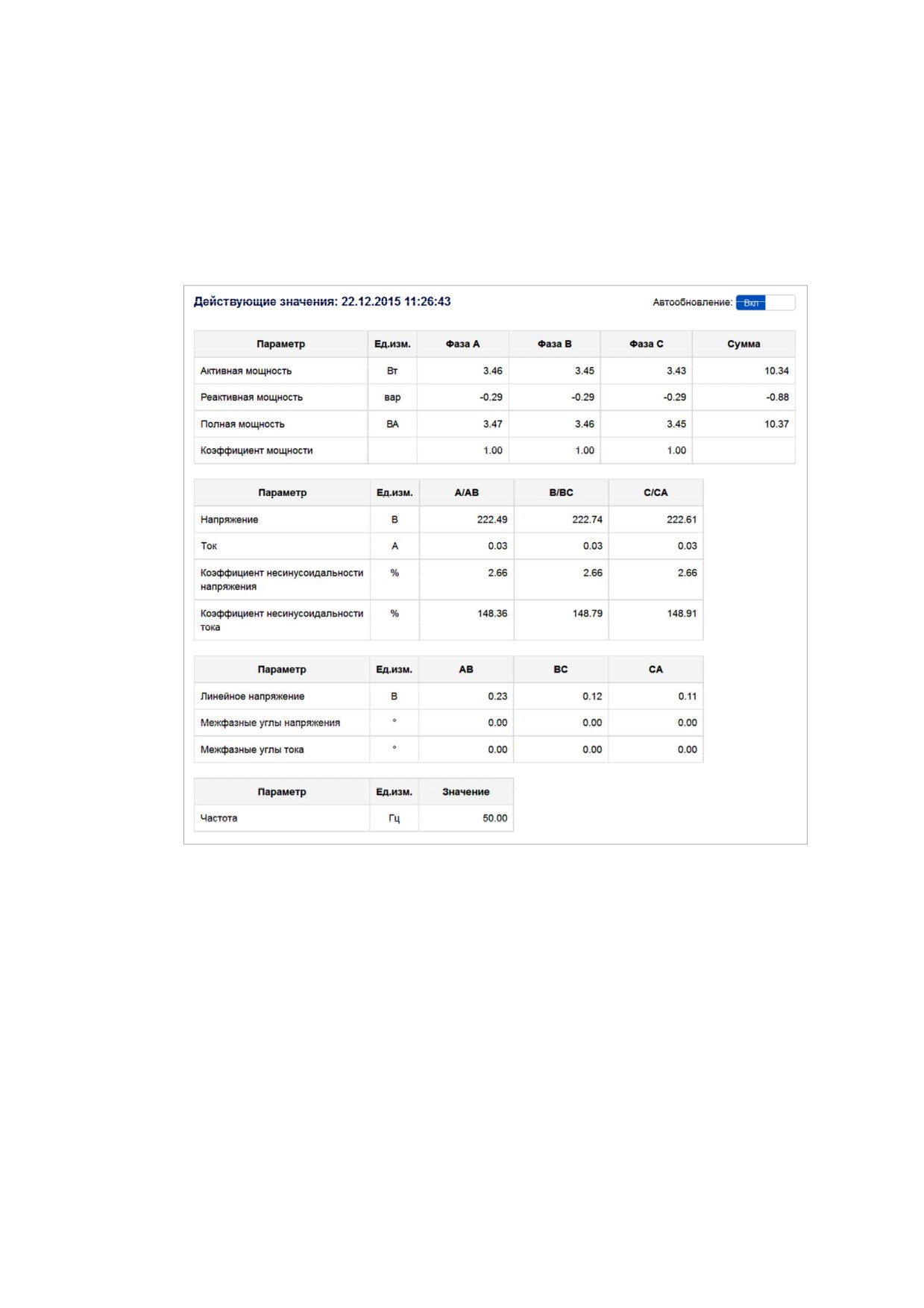

«НАСТРОЙКИ»); для отображения результатов выполняемых

прибором текущих измерений электрических параметров и накопительных

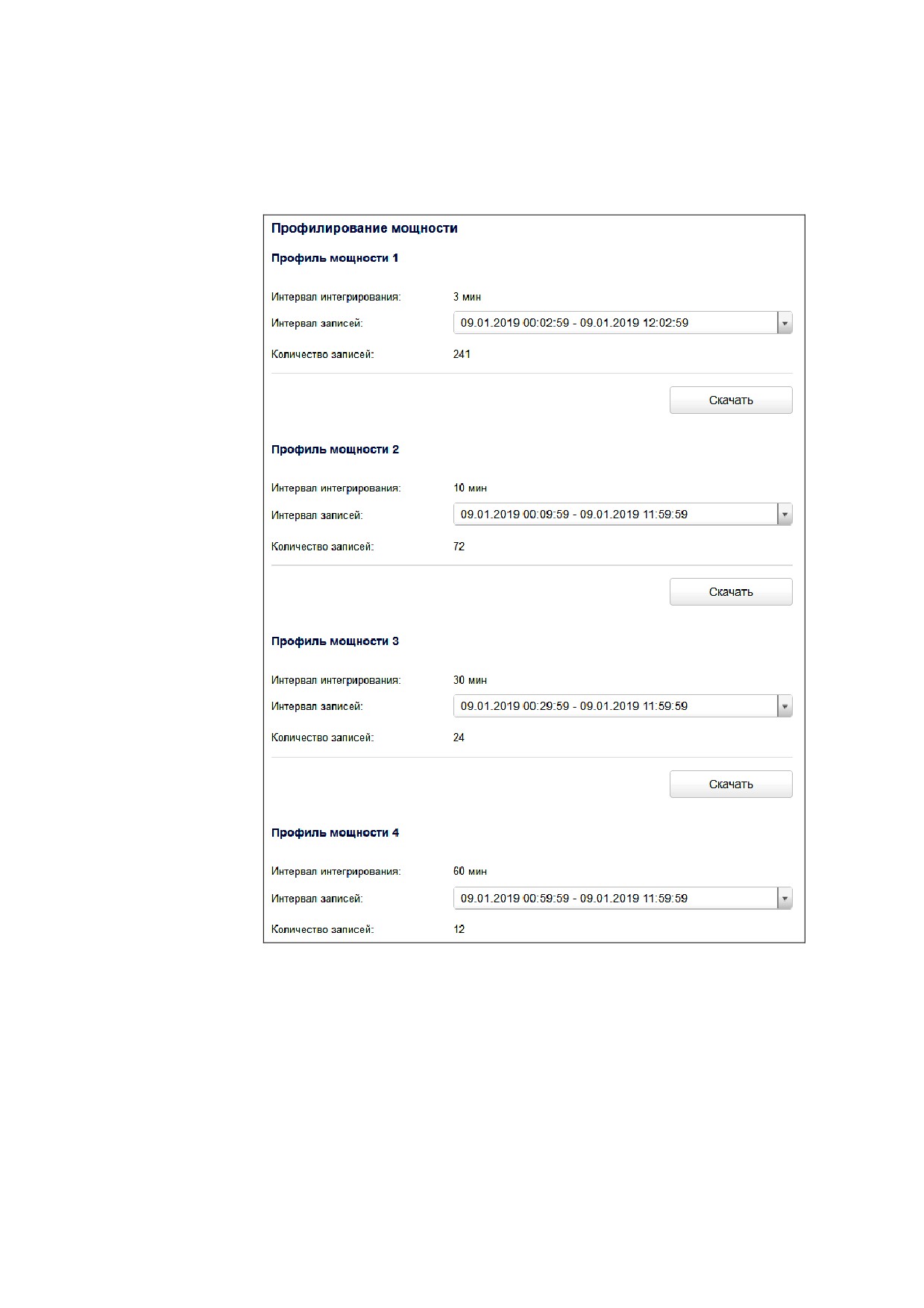

итогов, для скачивания сохраненных профилей мощности (при нахождении во

вкладке «ИЗМЕРЕНИЯ»); для отображения содержимого журнала событий

прибора (при нахождении во вкладке «ЖУРНАЛ») и т.п.

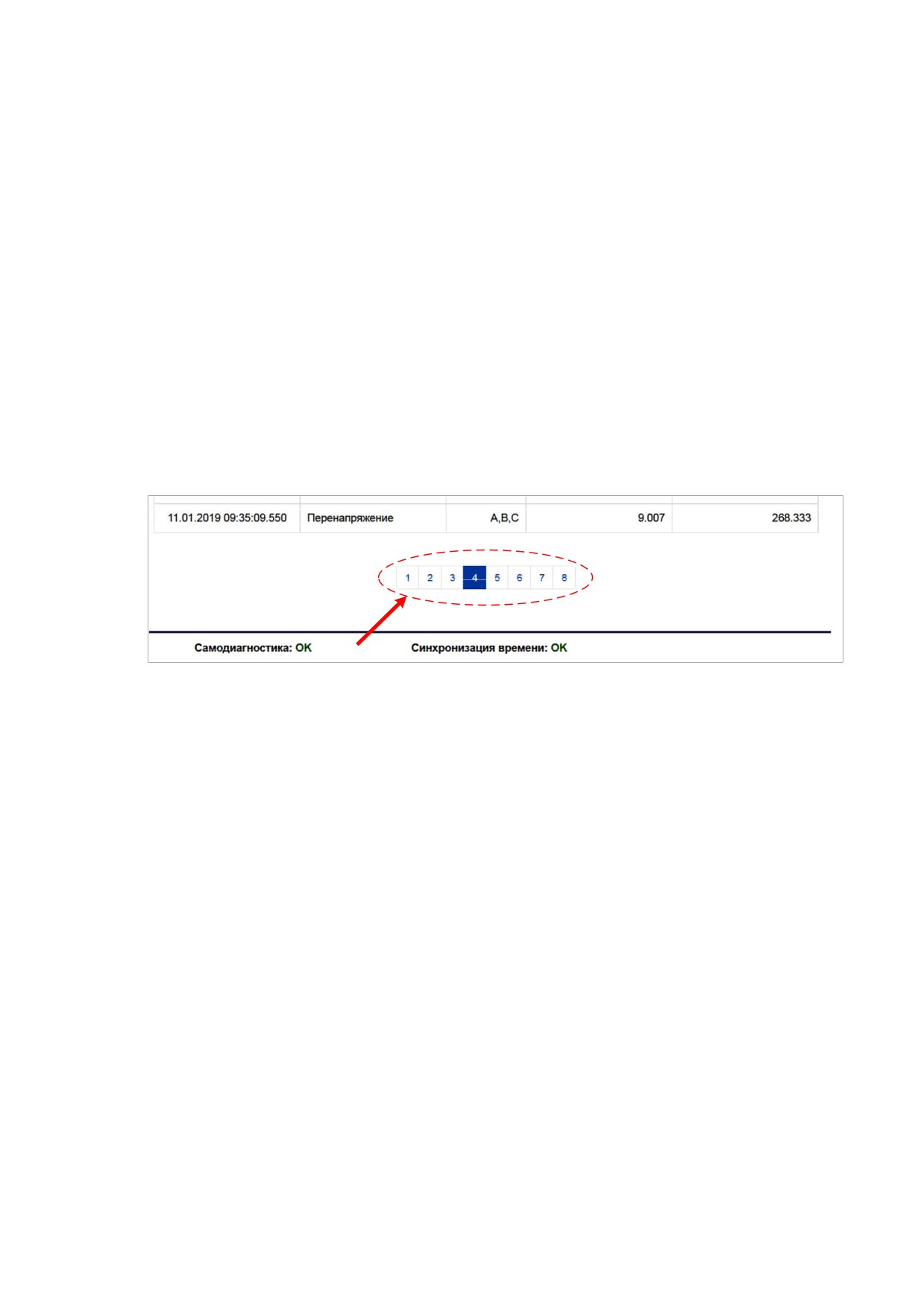

Д.1.6 Строка состояния служит для визуализации флагов текущего

состояния устройства и его окружения.

Строка включает в себя два флага состояния:

результат самодиагностики прибора;

119

результат выполнения последней процедуры синхронизации

устройства с внешним сервером точного времени.

Значение каждого из флагов состояния отражается знаковой строкой

соответствующего цвета. Описание возможных значений флагов состояния

приведено в таблице Д.1.1.

Таблица Д.1 - Описание значений флагов в строке состояния

Наименование

Значение

Описание состояния

флага

«Самодиагностика»

«OK»

Прибор работает нормально

«Ошибка»

Ошибка самодиагностики прибора (какие-либо неполадки

или сбой в работе прибора)

«Синхронизация

«OK»

Последняя процедура синхронизации устройства с

времени»

внешним сервером была успешной

«Ошибка»

Ошибка в ходе выполнения последней процедуры

синхронизации устройства с внешним сервером времени

Д.2 Описание вкладки «ИЗМЕРЕНИЯ»

Во вкладке «ИЗМЕРЕНИЯ» обеспечивается:

- просмотр данных текущих измерений электрических параметров

(тока, напряжения, мощности, частоты и т.п.);

- просмотр данных текущих измерений электроэнергии

(величин

накопительных итогов) (отдельно по активной, реактивной и полной энергии с

учетом направления (принятая/отданная), квадранта и т.п.);

- доступ к сохраненным в приборе профилям величин измеряемой

электрической мощности

(считывание указанных профилей с прибора с

сохранением на локальный компьютер).

Вышеуказанные операции выполняются в соответствующих пунктах

меню вкладки «ИЗМЕРЕНИЯ». Соответственно, доступны четыре пункта меню:

1) «Действующие значения» (просмотр данных текущих измерений

электрических параметров: тока, напряжения, мощности, частоты и т.п.);

2) «Электрическая энергия»

(просмотр данных текущих измерений

электроэнергии (величин накопительных итогов));

3) «Профили мощности» (сохранение профилей мощности с прибора на

локальный компьютер).

4) «События ПКЭ»

(отображение текущего содержимого журнала

событий ПКЭ прибора - провалов, прерываний напряжения и перенапряжений).

120

Содержание вышеуказанных пунктов меню и работа с ними описаны далее.

Д.2.1 Меню «Действующие значения»

При переходе во вкладку «ИЗМЕРЕНИЯ» пользователь попадает в

пункт меню «Действующие значения» автоматически. При этом основная

область отображения информации экрана веб-интерфейса имеет примерный

вид, как показано на рисунке Д.2.1.

Рисунок Д.2.1 - Примерный вид экранной формы (основной области отображения

информации) веб-интерфейса прибора при переходе во вкладку «ИЗМЕРЕНИЯ»,

меню «Действующие значения»

На указанной экранной форме в соответствующих таблицах

отображаются данные текущих измерений параметров электрической мощности,

тока, напряжения и частоты.

Данные измерений отображаются по состоянию на момент времени,

указанный в строке «Действующие значения» в верхней части экрана (на начало

указанной секунды астрономического времени по внутренним часам прибора).

Переводом переключателя «Автообновление» в положение «Вкл» обеспечивается

включение функции периодического обновления (1 раз в 5 секунд) данных

текущих измерений электрических величин, отображаемых на экране.

121

В первой по порядку таблице формы приводятся данные измерений

соответствующих мощностей по отдельным фазам и суммарно по фазам, а

также данные измерений коэффициента мощности по отдельным фазам.

Во второй таблице приводятся данные измерений действующих

значений фазных напряжений

(при заданном

4-проводном

3-элементном

подключении прибора по измерительным цепям напряжения; в случае

заданного

3-проводного

2-элементного подключения выводятся значения

междуфазных напряжений) и фазных токов. В третьей таблице приводятся

данные измерений действующих значений линейных

(междуфазных)

напряжений. В четвертой таблице

- данные текущих измерений частоты

напряжения.

Д.2.2 Меню «Электрическая энергия»

При переходе в указанное меню на экране в соответствующих таблицах

отображаются данные накопительных итогов по величинам электрической

энергии

(активной, реактивной, полной, с учетом направления

(прямая/отданная) либо номера квадранта):

1) таблица «Электрическая энергия» - величины электроэнергии с учетом

всех гармонических составляющих по отдельным фазам и суммарно по фазам;

2) таблица

«Электрическая энергия по

1-ой гармонике»

- величины

электрической энергии 1-ой гармоники по отдельным фазам и суммарно по фазам;

3) таблица «Электрическая энергия по прямой последовательности».

Данные величин накопительных итогов отображаются по состоянию на

момент времени, указанный в строке «Электрическая энергия: <ДАТА/ВРЕМЯ>»

в верхней части экрана (на начало указанной секунды астрономического времени

по внутренним часам прибора). Переводом переключателя «Автообновление» в

положение

«Вкл» обеспечивается включение функции периодического

обновления

(1 раз в

5 секунд) данных измеряемых прибором величин

накопительных итогов по электроэнергии, отображаемых на экране.

Все величины накопительных итогов электроэнергии на экранной

форме отображаются для выбранного пользователем тарифа (одного из 8-ми

тарифов), выбираемого в поле для выбора «Тариф:» в верхней части экранной

формы веб-интерфейса, либо суммарно по всем тарифам (в случае, если в поле

для выбора «Тариф:» выбрано значение «Сумма»).

122

Д.2.3 Меню «Профили мощности»

Д.2.3.1 При переходе в указанное меню основная область отображения

информации экрана веб-интерфейса имеет примерный вид, как показано на

рисунке Д.2.2.

Рисунок Д.2.2 - Примерный вид экранной формы (основной области отображения

информации) веб-интерфейса при переходе во вкладку «ИЗМЕРЕНИЯ», меню

«Профили мощности»

На указанной экранной форме обеспечивается скачивание на

локальный компьютер

(веб-клиент) данных измерений мощности по

выбранному пользователем профилю мощности (одному из 4-х) за выбранные

сутки. Скачивание профиля мощности на локальный компьютер

обеспечивается в формате файла *.CSV (детальное описание формата файла -

см. Д.2.3.2).

123

Для скачивания данных измерений мощности по выбранному (одному

из 4-х) профилю мощности необходимо выполнить следующее:

1) В области экранной формы, относящейся к требуемому профилю

мощности («Профиль мощности 1», «Профиль мощности 2» и т.п.), в поле

выбора

(выпадающий список) в строке

«Интервал записей:» выбрать

требуемый интервал сохранения данных профиля мощности (рисунок Д.2.3)

(примечание: обеспечивается возможность выбора, и соответственно,

скачивания данных измерений мощности по отдельным, полным или

неполным, календарным суткам).

2) В указанной области экранной формы нажать кнопку «Скачать»

(рисунок Д.2.3) для начала скачивания профиля.

Примечание

- После скачивания профиля файл

*.CSV профиля

сохраняется в папку на локальном компьютере, либо указанный файл может

быть сразу открыт, например, при работе веб-клиента в среде ОС Windows, в

программе MS Excel. Описание формата файла *.CSV профиля приведено

далее.

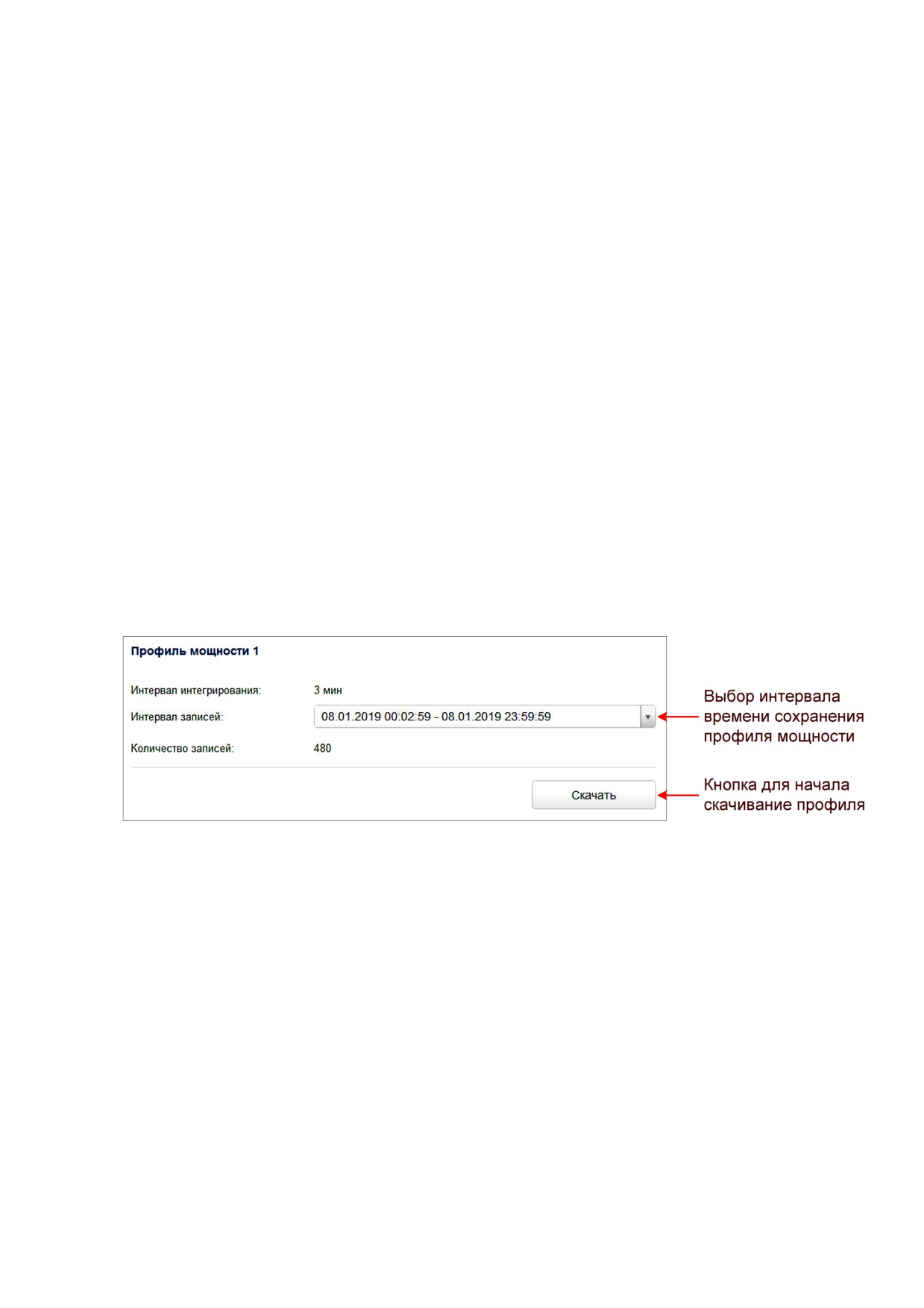

Рисунок Д.2.3 - Задание параметров и скачивание данных из выбранного профиля мощности

Д.2.3.2 Файл

*.CSV профиля представляет собой текстовый файл,

содержащий перечисленные по строкам через разделитель (точку с запятой)

числовые значения величин измеренной прибором мощности.

Примечание - Рекомендуется открывать скачиваемые файлы *.CSV,

например, в программе MS Excel, в которой указанные файлы открываются в

виде таблицы, в отдельных ячейках которой содержатся значения мощностей из

файла профиля.

Перечень значений, перечисляемых по строкам файла*.CSV профиля,

приведен в таблице Д.2.1.

124

Таблица Д.2.1 - Перечень значений, перечисляемых в строке файла *.CSV через точку

с запятой

№

Ед.

Графа

Описание значения

п/п

изм.

таблицы¹⁾

Отметка времени начала текущего²⁾ интервала интегрирования

Start Time

(усреднения)

Отметка времени окончания текущего²⁾ интервала интегрирования

End Time

(усреднения)

Флаги качества (достоверности) данных измерений мощности на

Flags

текущем интервале интегрирования (усреднения)

(примечание 1: значение «0x00000000» флагов качества

свидетельствует о полной достоверности данных измерений;

значение, отличное от «0x00000000», может свидетельствовать о

полной или частичной недостоверности данных измерений

мощности, сохраненных в профилях, на текущем интервале времени

интегрирования (усреднения))

(примечание 2: детальное описание структуры и значений данного

поля в файле *.CSV приведено ниже в п. Д.2.3.3)

( Справочное поле³⁾)

Aggregations

Минимальное значение активной мощности по фазе А в прямом

Вт

Pa+ min

направлении

Минимальное значение активной мощности по фазе А в обратном

Вт

Pa- min

направлении

Минимальное значение реактивной мощности по фазе А по 1-ому

вар

Qa1 min

квадранту

Минимальное значение реактивной мощности по фазе А по 2-ому

вар

Qa2 min

квадранту

Минимальное значение реактивной мощности по фазе А по 3-ему

вар

Qa3 min

квадранту

Минимальное значение реактивной мощности по фазе А по 4-ому

вар

Qa4 min

квадранту

Минимальное значение полной мощности по фазе А в прямом

В∙А

Sa+ min

направлении

Минимальное значение полной мощности по фазе А в обратном

В∙А

Sa- min

направлении

Минимальное значение активной мощности по фазе B в прямом

Вт

Pb+ min

направлении

Минимальное значение активной мощности по фазе B в обратном

Вт

Pb- min

направлении

Минимальное значение реактивной мощности по фазе B по 1-ому

вар

Qb1 min

квадранту

Минимальное значение реактивной мощности по фазе B по 2-ому

вар

Qb2 min

квадранту

Минимальное значение реактивной мощности по фазе B по 3-ему

вар

Qb3 min

квадранту

Минимальное значение реактивной мощности по фазе B по 4-ому

вар

Qb4 min

квадранту

Минимальное значение полной мощности по фазе B в прямом

В∙А

Sb+ min

направлении

125

№

Ед.

Графа

Описание значения

п/п

изм.

таблицы¹⁾

Минимальное значение полной мощности по фазе B в обратном

В∙А

Sb- min

направлении

Минимальное значение активной мощности по фазе C в прямом

Вт

Pc+ min

направлении

Минимальное значение активной мощности по фазе C в обратном

Вт

Pc- min

направлении

Минимальное значение реактивной мощности по фазе C по 1-ому

вар

Qc1 min

квадранту

Минимальное значение реактивной мощности по фазе C по 2-ому

вар

Qc2 min

квадранту

Минимальное значение реактивной мощности по фазе C по 3-ему

вар

Qc3 min

квадранту

Минимальное значение реактивной мощности по фазе C по 4-ому

вар

Qc4 min

квадранту

Минимальное значение полной мощности по фазе C в прямом

В∙А

Sc+ min

направлении

Минимальное значение полной мощности по фазе C в обратном

В∙А

Sc- min

направлении

Минимальное значение активной мощности суммарной (трехфазной)

Вт

Ps+ min

в прямом направлении

Минимальное значение активной мощности суммарной (трехфазной)

Вт

Ps- min

в обратном направлении

Минимальное значение реактивной мощности суммарной

вар

Qs1 min

(трехфазной) по 1-ому квадранту

Минимальное значение реактивной мощности суммарной

вар

Qs2 min

(трехфазной) по 2-ому квадранту

Минимальное значение реактивной мощности суммарной

вар

Qs3 min

(трехфазной) по 3-ему квадранту

Минимальное значение реактивной мощности суммарной

вар

Qs4 min

(трехфазной) по 4-ому квадранту

Минимальное значение полной мощности суммарной (трехфазной) в

В∙А

Ss+ min

прямом направлении

Минимальное значение полной мощности суммарной (трехфазной) в

В∙А

Ss- min

обратном направлении

Среднее значение активной мощности по фазе А в прямом

Вт

Pa+ avg

направлении

Среднее значение активной мощности по фазе А в обратном

Вт

Pa- avg

направлении

Среднее значение реактивной мощности по фазе А по 1-ому квадранту

вар

Qa1 avg

Среднее значение реактивной мощности по фазе А по 2-ому квадранту

вар

Qa2 avg

Среднее значение реактивной мощности по фазе А по 3-ему квадранту

вар

Qa3 avg

Среднее значение реактивной мощности по фазе А по 4-ому квадранту

вар

Qa4 avg

Среднее значение полной мощности по фазе А в прямом направлении

В∙А

Sa+ avg

Среднее значение полной мощности по фазе А в обратном направлении

В∙А

Sa- avg

Среднее значение активной мощности по фазе B в прямом направлении

Вт

Pb+ avg

Среднее значение активной мощности по фазе B в обратном направлении

Вт

Pb- avg

126

№

Ед.

Графа

Описание значения

п/п

изм.

таблицы¹⁾

Среднее значение реактивной мощности по фазе B по 1-ому квадранту

вар

Qb1 avg

Среднее значение реактивной мощности по фазе B по 2-ому квадранту

вар

Qb2 avg

Среднее значение реактивной мощности по фазе B по 3-ему квадранту

вар

Qb3 avg

Среднее значение реактивной мощности по фазе B по 4-ому квадранту

вар

Qb4 avg

Среднее значение полной мощности по фазе B в прямом направлении

В∙А

Sb+ avg

Среднее значение полной мощности по фазе B в обратном направлении

В∙А

Sb- avg

Среднее значение активной мощности по фазе C в прямом направлении

Вт

Pc+ avg

Среднее значение активной мощности по фазе C в обратном направлении

Вт

Pc- avg

Среднее значение реактивной мощности по фазе C по 1-ому квадранту

вар

Qc1 avg

Среднее значение реактивной мощности по фазе C по 2-ому квадранту

вар

Qc2 avg

Среднее значение реактивной мощности по фазе C по 3-ему квадранту

вар

Qc3 avg

Среднее значение реактивной мощности по фазе C по 4-ому квадранту

вар

Qc4 avg

Среднее значение полной мощности по фазе C в прямом направлении

В∙А

Sc+ avg

Среднее значение полной мощности по фазе C в обратном направлении

В∙А

Sc- avg

Среднее значение активной мощности суммарной (трехфазной) в

Вт

Ps+ avg

прямом направлении

Среднее значение активной мощности суммарной (трехфазной) в

Вт

Ps- avg

обратном направлении

Среднее значение реактивной мощности суммарной (трехфазной) по

вар

Qs1 avg

1-ому квадранту

Среднее значение реактивной мощности суммарной (трехфазной) по

вар

Qs2 avg

2-ому квадранту

Среднее значение реактивной мощности суммарной (трехфазной) по

вар

Qs3 avg

3-ему квадранту

Среднее значение реактивной мощности суммарной (трехфазной) по

вар

Qs4 avg

4-ому квадранту

Среднее значение полной мощности суммарной (трехфазной) в

В∙А

Ss+ avg

прямом направлении

Среднее значение полной мощности суммарной (трехфазной) в

В∙А

Ss- avg

обратном направлении

Максимальное значение активной мощности по фазе А в прямом

Вт

Pa+ max

направлении

Максимальное значение активной мощности по фазе А в обратном

Вт

Pa- max

направлении

Максимальное значение реактивной мощности по фазе А по 1-ому

вар

Qa1 max

квадранту

Максимальное значение реактивной мощности по фазе А по 2-ому

вар

Qa2 max

квадранту

Максимальное значение реактивной мощности по фазе А по 3-ему

вар

Qa3 max

квадранту

Максимальное значение реактивной мощности по фазе А по 4-ому

вар

Qa4 max

квадранту

Максимальное значение полной мощности по фазе А в прямом

В∙А

Sa+ max

направлении

127

№

Ед.

Графа

Описание значения

п/п

изм.

таблицы¹⁾

Максимальное значение полной мощности по фазе А в обратном

В∙А

Sa- max

направлении

Максимальное значение активной мощности по фазе B в прямом

Вт

Pb+ max

направлении

Максимальное значение активной мощности по фазе B в обратном

Вт

Pb- max

направлении

Максимальное значение реактивной мощности по фазе B по 1-ому

вар

Qb1 max

квадранту

Максимальное значение реактивной мощности по фазе B по 2-ому

вар

Qb2 max

квадранту

Максимальное значение реактивной мощности по фазе B по 3-ему

вар

Qb3 max

квадранту

Максимальное значение реактивной мощности по фазе B по 4-ому

вар

Qb4 max

квадранту

Максимальное значение полной мощности по фазе B в прямом

В∙А

Sb+ max

направлении

Максимальное значение полной мощности по фазе B в обратном

В∙А

Sb- max

направлении

Максимальное значение активной мощности по фазе C в прямом

Вт

Pc+ max

направлении

Максимальное значение активной мощности по фазе C в обратном

Вт

Pc- max

направлении

Максимальное значение реактивной мощности по фазе C по 1-ому

вар

Qc1 max

квадранту

Максимальное значение реактивной мощности по фазе C по 2-ому

вар

Qc2 max

квадранту

Максимальное значение реактивной мощности по фазе C по 3-ему

вар

Qc3 max

квадранту

Максимальное значение реактивной мощности по фазе C по 4-ому

вар

Qc4 max

квадранту

Максимальное значение полной мощности по фазе C в прямом

В∙А

Sc+ max

направлении

Максимальное значение полной мощности по фазе C в обратном

В∙А

Sc- max

направлении

Максимальное значение активной мощности суммарная (трехфазная)

Вт

Ps+ max

в прямом направлении

Максимальное значение активной мощности суммарная (трехфазная)

Вт

Ps- max

в обратном направлении

Максимальное значение реактивной мощности суммарная

вар

Qs1 max

(трехфазная) по 1-ому квадранту

Максимальное значение реактивной мощности суммарная

вар

Qs2 max

(трехфазная) по 2-ому квадранту

Максимальное значение реактивной мощности суммарная

вар

Qs3 max

(трехфазная) по 3-ему квадранту

Максимальное значение реактивной мощности суммарная

вар

Qs4 max

(трехфазная) по 4-ому квадранту

128

№

Ед.

Графа

Описание значения

п/п

изм.

таблицы¹⁾

Максимальное значение полной мощности суммарная (трехфазная) в

В∙А

Ss+ max

прямом направлении

100

Максимальное значение полной мощности суммарная (трехфазная) в

В∙А

Ss- max

обратном направлении

¹⁾ При открытии файла *.CSV в виде таблицы

²⁾ Временного интервала, к которому относятся содержащиеся в текущей строке файла *.CSV

значения мощностей

³⁾ Данное справочное поле содержит число, равное количеству интервалов времени

длительностью 10 периодов основной частоты напряжения, по которым производилось

усреднение величин мощности на данном интервале времени интегрирования (усреднения)

Примечание

- В файле

*.CSV значения мощности приводятся с

дробной частью, отделенной от целой части числа десятичной точкой (‘.’).

Д.2.3.3 Флаги качества (достоверности) данных измерений мощности в

поле Flags в текстовом файле *.CSV записываются в виде 8-разрядного 16-ричного

числа. Старшие

6 цифр указанного числа всегда

«нули»

(зарезервированы).

Младшие две 16-ричные цифры

(байт) содержат значения флагов качества

достоверности данных измерений и могут в общем случае отличаться от нулей.

При этом значения отдельных флагов достоверности хранятся в соответствующих

двоичных битах указанной пары 16-ричных цифр (байта). Структура бит и

соответствующие возможные значения флагов достоверности в указанной паре 16-

ричных цифр (байте) приведены в таблице Д.2.2.

Таблица Д.2.2

Номер

Описание флага

бита ¹⁾

(в случае значения флага (соответствующего бита флага), равного 1)

На данном интервале времени интегрирования (усреднения) по каналу измерения

напряжения 1²⁾ прибором зафиксировано событие ПКЭ (напр., провал напряжения

или перенапряжение).

В этой связи, данные измерений мощностей по каналу измерения напряжения 1 на

текущем интервале времени интегрирования (усреднения) в профилях могут быть

недостоверными.

На данном интервале времени интегрирования (усреднения) по каналу измерения

напряжения 2³⁾ прибором зафиксировано событие ПКЭ (напр., провал напряжения

или перенапряжение).

В этой связи, данные измерений мощностей по каналу измерения напряжения 2 на

текущем интервале времени интегрирования (усреднения) в профилях могут быть

недостоверными.

На данном интервале времени интегрирования (усреднения) по каналу измерения

напряжения 3⁴⁾ прибором зафиксировано событие ПКЭ (напр., провал напряжения

или перенапряжение).

В этой связи, данные измерений мощностей по каналу измерения напряжения 3 на

текущем интервале времени интегрирования (усреднения) в профилях могут быть

недостоверными.

129

Окончание таблицы Д.2.2

Номер

Описание флага

бита ¹⁾

(в случае значения флага (соответствующег бита), равного 1)

На данном интервале времени интегрирования (усреднения) прибором

зафиксировано трехфазное событие ПКЭ (напр., прерывание напряжения).

В этой связи, данные измерений мощностей (как по отдельным фазам, так и

суммарных трехфазных) на текущем интервале времени интегрирования

(усреднения) в профилях могут быть недостоверными.

На данном интервале времени интегрирования (усреднения) прибором

зафиксировано некорректно значение частоты первичного сигнала измеряемого

напряжения ⁵⁾ (вследствие чего, возможно, имело место некорректное измерение

величин мощностей на данном интервале интегрирования (усреднения))

На данном интервале времени интегрирования (усреднения) прибором

зафиксировано пропадание внешней синхронизации текущего времени прибора от

внешнего источника (вследствие чего, возможно, имело место некорректное

измерение величин мощностей на данном интервале интегрирования (усреднения))

(Зарезервирован; в текущей версии ВПО прибора - всегда 0)

В случае выполнения измерений прибором от входного цифрового потока МЭК

61850-9-2 (для прибора в соответствующем исполнении), если на данном интервале

времени интегрирования (усреднения) имели место потери пакетов Ethernet

входного потока МЭК 61850-9-2, полный набор корректных данных первичных

измерений тока/напряжения отсутствует.

В этой связи, данные измерений мощностей (как по отдельным фазам, так и

суммарных трехфазных) на текущем интервале времени интегрирования

(усреднения) в профилях могут быть некорректными .

¹⁾ Порядковый номер бита в байте (нумерация от младшего бита к старшему)

²⁾ Канал измерения напряжения 1 прибора - фаза А, либо междуфазное напряжение AB, в

зависимости от выбранной схемы подключения прибора по напряжению (трехэлементное

или двухэлементное)

³⁾ Канал измерения напряжения 2 прибора - фаза B, либо междуфазное напряжение BC, в

зависимости от выбранной схемы подключения прибора по напряжению (трехэлементное

или двухэлементное)

⁴⁾ Канал измерения напряжения 3 прибора - фаза C, либо междуфазное напряжение CA, в

зависимости от выбранной схемы подключения прибора по напряжению (трехэлементное

или двухэлементное)

⁵⁾ Значение измеряемой частоты первичного сигнала напряжения вне диапазона измерений

частоты прибором в соотв. с таблицей 4

Примечание - К примеру, значение поля флагов «0x00000015» (т.е.

подняты биты 0, 2 и 4 по таблице Д.3) следует трактовать как наличие на

интервале времени интегрирования (усреднения) зафиксированных событий ПКЭ

(провалов напряжения и/или перенапряжений) по каналам измерения напряжения

1 и 3 прибора и некорректных значений частоты измеряемого напряжения.

Д.2.4 Меню «События ПКЭ»

При переходе в указанное меню выводится таблица, в которой в

обратном хронологическом порядке выводятся зафиксированные прибором

события ПКЭ - провалы, прерывания напряжения и перенапряжения.

130

Указанная таблица содержит колонки «Время начала», «Событие»,

«Фазы», «Длительность, с» и «Значение, В». В колонке «Событие» приводится

тип события ПКЭ (провал, прерывание или перенапряжение), а в колонке

«Время начала» - отметка времени наступления соответствующего события

(дата и время с точностью до миллисекунд по внутренним часам реального

времени прибора).

В графе «Фазы» для провалов и прерываний напряжения выводятся

фазы трехфазной системы (А, B, или C - одна, две или одновременно три

фазы), по которым было зафискировано соответствующее событие

(примечание: для прерываний напряжения всегда выводятся одновременно все

три фазы), а в графе «Длительность, с» - длительность соответствующего

события с точностью до миллисекунд.

В графе «Значение, В» таблицы выводятся, соответственно:

- для провалов напряжения - минимальное (остаточное) напряжение,

зафиксированое в ходе данного провала

(по всем фазам напряжения, по

которым зафискирован данный провал);

- для перенапряжений - максимальное напряжение, зафиксированое в

ходе данного перенапряжения

(по всем фазам напряжения, по которым

зафискировано данное перенапряжение);

- для прерываний напряжения - минимальная величина напряжения

(действующее значение), зафиксированое по всем трем фазам в ходе данного

прерывания напряжения.

По умолчанию на экран выводятся 20 последних событий ПКЭ из

журнала событий ПКЭ прибора (примечание: всего в журнале событий ПКЭ

прибора может храниться до 100 тыс. (100 000 = 10^5) одиночных событий

ПКЭ).

Для доступа к более ранним событиям ПКЭ можно увеличить

количество одновременно выводимых на экран веб-интерфейса событий ПКЭ

из журнала событий ПКЭ прибора. Количество одновременно выводимых на

экран событий ПКЭ настраивается в поле выбора (выпадающий список) в

строке «Событий на странице:» (в правом верхнем углу области отображения

основной информации экрана веб-интерфейса); при этом обеспечивается

возможность выбора количества одновременно выводимых на экран событий

ПКЭ в таблице 20, 50 или 100.

131

Примечание

- Журнал событий ПКЭ прибора обеспечивает

возможность хранения одновременно до 100 тыс. (100 000 = 10^5) одиночных

событий ПКЭ. При достижении числа событий в журнале указанного

количества вновь возникающие и фиксируемые прибором события ПКЭ

замещают собой хронологически наиболее ранее зафиксированные прибором

события ПКЭ, хранящиеся в журнале.

В случае, когда количество событий ПКЭ в журнале событий прибора

превышает установленное количество одновременно выводимых на экран

событий ПКЭ (20, 50 или 100), события ПКЭ из журнала событий ПКЭ прибора

отображаются постранично. Для перехода между страницами имеются кнопки

«1»,

«2» и т.д.

(рисунок Д.2.4), расположенные в нижней части области

отображения основной информации экрана веб-интерфейса.

Рисунок Д.2.4 - Кнопки переключения между страницами событий ПКЭ

Общее количество событий ПКЭ, хранимых в текущий момент

журнале событий ПКЭ во внутренней памяти прибора, отображается на экране

в основной области отображения информации в левом верхнем углу в поле

«Всего событий:».

Д.3 Описание вкладки «НАСТРОЙКИ»

Во вкладке «НАСТРОЙКИ» пользователю доступны пункты меню,

указанные в таблице Д.4

(при первоначальном переходе во вкладку

пользователь автоматически попадает в меню «Присоединение»).

Описание порядка работы с отдельными пунктами меню во вкладке

«НАСТРОЙКИ» приведено в разделе 3, подраздел 3.3.3 в соответствующих

пунктах, описывающих выполнение через веб-интерфейс операций

программной настройки (конфигурирования) устройства.

132

Таблица Д.3.1 - Перечень пунктов меню во вкладке «НАСТРОЙКИ»

Пункт меню

Описание

Присоединение

Задание параметров подключения прибора к первичной измеряемой

эл.сети:

настройка

схемы

подключения

(трех-/четырехпроводная),

задание

значений

коэффициентов

трансформации измерительных трансформаторов тока и напряжения;

задание наименования места установки прибора

(наименование

присоединения энергообъекта)

Вычисления

Задание параметров настройки измерений отдельных ПКЭ, в частности,

величины согласованного напряжения, а также пороговых значений

провалов, прерываний напряжения, перенапряжений

Профили

Задание временных интервалов профилирования величин измеряемой

мощности

мощности в приборе

Тарификация

Настройка тарифных расписаний по учету электроэнергии

Дата и время

Настройка времени/даты

(показаний внутренних часов реального

времени прибора), а также настройки параметров синхронизации

внутренних часов прибора от внешнего источника точного времени

Система

Настройка системных параметров: паролей доступа к устройству через

веб-интерфейс, уровня яркости свечения LED-индикаторов на лицевой

панели и т.п.

Сетевые

Настройка базовых параметров доступа к устройству через интерфейс

настройки

Ethernet (в частности, параметров IP-адресации)

Интерфейс

Настройка параметров доступа к устройству через интерфейс RS-485,

RS485*

включая настройку протокола передачи данных через данный

интерфейс (МЭК 60870-5-101, Modbus RTU, вход/выход 1PPS)

Испытательные

Настройка испытательных выходов счетчика электроэнергии

выходы **

МЭК 60870-5-104

Настройка параметров информационного взаимодействия с прибором

по протоколу МЭК 60870-5-104 (через интерфейс Ethernet)

МЭК 61850-8-1

Настройка информационного взаимодействия с прибором по протоколу

МЭК 61850-8-1 через интерфейс Ethernet

МЭК 61850-9-2

Настройка функции выдачи прибором данных измерений тока и

напряжения в цифровом виде через интерфейс Ethernet по протоколу

МЭК 61850-9-2 (функция устройства “Merging Unit”)

Modbus TCP

Настройка информационного взаимодействия с прибором по протоколу

Modbus TCP (через интерфейс Ethernet)

Modbus RM

Настройка информационного взаимодействия с прибором через

интерфейс Ethernet по протоколу Modbus RM

Сохранение

Сервисная функция сохранения текущих настроек устройства (с целью,

настроек

например, резервного копирования настроек), а также восстановления

заводской конфигурации устройства

(параметров настройки

устройства, заданных по умолчанию на предприятии-изготовителе)

Перезагрузить

Экран инициации процесса перезагрузки устройства (для обеспечения

устройство

вступления в силу изменений отдельных параметров настройки,

выполненных в ходе последних операций конфигурирования

устройства)

Обновление ПО

(Только для уровня доступа пользователя

“admin”:) Обновление

встраиваемого программного обеспечения прибора

(загрузка файла

образа встраиваемого ПО прибора с локального компьютера на сам

прибор с последующей перезагрузкой прибора).

133

Пункт меню

Описание

* Для прибора ЩМК120С

- два пункта меню

«Интерфейс RS485

№1» и

«Интерфейс RS485 №2» для настройки параметров соответствующего интерфейса RS485

(одного из двух) прибора

** Только для прибора ЩМК120С

Д.4 Описание вкладки «ЖУРНАЛ»

Д.4.1 При переходе во вкладку

«ЖУРНАЛ» на экран выводится

содержимое журнала системных событий устройства

(описание журнала

системных событий устройства - Д.4.2) в виде таблицы, содержащей в каждой

из строк параметры соответствующего события из журнала, включая дату и

время события, и текстовое описание события.

Примечание - Отдельные строки выводимой таблицы, соответствующие

определенным событиям, могут выделяться символом «!» в кружке желто-

оранжевого цвета, что сигнализирует о высокой критичности данного события, в

частности, может сигнализировать о неработоспособности или некорректном

функционировании отдельных программно-аппаратных модулей устройства.

Д.4.2 В журнале системных событий прибора фиксируются следующие

типы событий:

- включение/выключение прибора;

- программная перезагрузка прибора;

- очистка журнала системных событий (после очистки остается только

эта запись с фиксацией даты и времени очистки);

- корректная авторизация пользователя;

- неудачная попытка авторизации пользователя;

- корректный результат периодической самодиагностики;

- некорректный результат периодической самодиагностики с указанием

причины;

- потеря/восстановление связи с источником синхронизации времени

прибора;

- коррекция времени прибора с указанием величины коррекции и

источника синхронизации;

- установка новой даты/времени прибора;

- изменение конфигурации прибора.

Примечание

- События в журнале системных событий прибора

хранятся в обратном хронологическом порядке

(т.е. в порядке их

возникновения и, соответственно, фиксации прибором). Количество

одновременно хранимых единичных событий в журнале системных событий

134

прибора - до 1000. При достижении числа событий в журнале указанного

количества, вновь возникающие и фиксируемые прибором события замещают

собой хронологически наиболее ранее зафиксированные прибором системные

события, хранящиеся в журнале системных событий.

Д.4.3 В приборах осуществляется самодиагностика 3-х типов:

а) тип 1 - при каждом включении/перезагрузке прибора;

б) тип 2 - по регламенту (по умолчанию 1 раз в 24 часа в 00:00 по

внутренним часам прибора);

в) тип 3 - постоянно во время работы прибора.

Объем самодиагностики типов 1 и 2 полностью идентичен:

контроль целостности блока системной конфигурации

(калибровочные коэффициенты, исполнение прибора, серийный номер);

контроль

целостности

метрологически

значимого

коммуникационного блоков ВПО;

3) контроль целостности блока пользовательской конфигурации;

4) проверка доступности

(через внутренние коммуникационные

интерфейсы) и корректности функционирования аппаратных модулей:

4.1) АЦП (аналого-цифровой преобразователь);

4.2) RTC (часы реального времени);

4.3) ЭНП (энергонезависимая память) EEPROM и NANDFLASH;

5) проверка корректности выполнения ВПО на специализированных

сопроцессорах (PRU - programmable real-time unit).

Объем самодиагностики типа 3 заключается в постоянном контроле

внутренней температуры в корпусе прибора, работе модулей типа watchdog и

обработке исключительных ситуаций при выполнении каждой функции прибора

(ошибки выделения/обращения к памяти, переполнение очередей и пр.)

При самодиагностике типов 1 и 2 запись в журнал заносится как при

обнаружении ошибки функционирования, так и при успешном прохождении

процедуры.

При самодиагностике типа 3 запись в журнал заносится только при

обнаружении ошибки функционирования.

Д.4.4 В процессе функционирования устройства в журнале событий

может быть накоплено большое количество записей.

При количестве записей в журнале 20 и более содержимое журнала

событий по умолчанию выводится на нескольких страницах (по 20 событий на

страницу), при этом переход к соответствующей странице событий

135

производится по ссылке «[n]» (здесь n - требуемый номер страницы событий в

журнале) в строке

«Страницы» в основной области экрана. Имеется

возможность увеличить число событий журнала, одновременно выводимых на

экране, выбором необходимого числа (50 или 100) в выпадающем списке в

строке «Сообщений на странице».

Д.4.5 В процессе работы с прибором имеется возможность очистки

журнала событий (полного удаления всех записей о событиях из журнала).

Выполнение указанного действия производится нажатием на кнопку «Очистить

журнал событий», расположенную на экране под таблицей событий.

Имеется также возможность сохранение текущего журнала событий в

виде текстового файла на локальном компьютере. Выполнение указанного

действия производится нажатием на кнопку

«Скачать журнал событий»,

расположенную на экране под таблицей событий (примечание: журнал событий

сохраняется на локальный компьютер в виде текстового файла, кодировка

Windows, UTF-8).

Д.5 Описание вкладки «ИНФОРМАЦИЯ»

При переходе во вкладку

«ИНФОРМАЦИЯ» на экран выводится

заводская информация об устройстве, включая сведения о серийном номере,

текущей версии встроенного программного обеспечения (ВПО) устройства,

продолжительности непрерывной работы устройства после последнего

включения, также приводятся сведения о предприятии-изготовителе прибора

(рисунок Д.5.1).

Рисунок Д.5.1 - Вкладка «ИНФОРМАЦИЯ»

136

Приложение Е

(обязательное)

Протоколы совместимости

I. Протокол совместимости ГОСТ Р МЭК 60870-5-104

Возможность взаимодействия (совместимость)

Настоящий пункт обобщает параметры с целью оказания помощи в их

правильном выборе для отдельных применений. Если система составлена из

устройств, изготовленных разными изготовителями, то необходимо, чтобы все

партнеры согласились с выбранными параметрами.

Выбранные параметры обозначаются в белых прямоугольниках

следующим образом:

— Функция или ASDU не используется.

— Функция или ASDU используется как в стандарте (по умолчанию).

— Функция или ASDU используется в обратном режиме (направлении).

— Функция или ASDU используется в стандартном и обратном режимах.

Возможный выбор (пустой, Х, R или В) определяется для каждого

пункта или параметра.

Система или устройство

(Параметр, характерный для системы; указывает на определение системы

или устройства, маркируя один из нижеследующих прямоугольников знаком Х)

— Определение системы

— Определение контролирующей станции (первичный Master)

— Определение контролируемой станции (вторичный Slave)

Прикладной уровень

Режим передачи прикладных данных

В настоящем стандарте используется только режим 1 (младший байт

передается первым), как определено в МЭК 60870-5-4, подпункт 4.10.

Общий адрес ASDU

(Параметр, характерный для системы маркируются знаком Х)

— Один байт

— Два байта

Адрес объекта информации

(Параметр, характерный для системы; маркируются знаком Х)

137

— Один байт

— Структурированный

— Два байта

— Неструктурированный

— Три байта

Причина передачи

(Параметр, характерный для системы; маркируются знаком Х)

— Один байт

— Два байта (с адресом источника).

Если адрес источника не используется, то он устанавливается в 0.

Выбор стандартных ASDU

Информация о процессе в направлении контроля

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<1> := Одноэлементная информация

M_SP_NA_1

<2> := Одноэлементная информация с меткой времени

M_SP_ТA_1

<3> := Двухэлементная информация

M_DP_NA_1

<4> := Двухэлементная информация с меткой времени

M_DP_TA_1

<5> := Информация о положении отпаек

M_ST_NA_1

<6> := Информация о положении отпаек с меткой времени M_ST_TA_1

<7> := Строка из 32 бит

M_ВО_NA_1

<8> := Строка из 32 бит с меткой времени

M_ВО_ТA_1

<9> := Значение измеряемой величины, нормализованное значение

M_МЕ_NA_1

<10>:= Значение измеряемой величины, нормализованное значение с

меткой времени

M_МЕ_ТA_1

<11>:= Значение измеряемой величины, масштабированное значение

M_МЕ_NВ_1

<12>:= Значение измеряемой величины, масштабированное значение с

меткой времени

M_МЕ_ТВ_1

<13>:= Значение измеряемой величины, короткий формат с плавающей

запятой

M_МЕ_NС_1

<14>:= Значение измеряемой величины, короткий формат с плавающей

запятой с меткой времени

M_МЕ_ТС_1

138

<15>:= Интегральные суммы

M_IT_NA_1

<16>:= Интегральные суммы с меткой времени

M_IT_TA_1

<17>:= Действие устройств защиты с меткой времени

M_ЕР_ТA_1

<18>:= Упакованная информация о срабатывании пусковых органов

защиты с меткой времени

M_ЕР_ТВ_1

<19>:= Упакованная информация о срабатывании выходных цепей

устройства защиты с меткой времени

M_ЕР_ТС_1

<20>:= Упакованная одноэлементная информация с определением

изменения состояния

M_РS_NA_1

<21>:= Значение измеряемой величины, нормализованное значение без

описателя качества

M_МЕ_ND_1

<30>:= Одноэлементная информация с меткой времени СР56Время2а

M_SР_ТВ_1

<31>:= Двухэлементная информация с меткой времени СР56Время2а

M_DР_ТВ_1

<32>:= Информация о положении отпаек с меткой времени СР56Время2а

M_SТ_ТВ_1

<33>:= Строка из 32 битов с меткой времени СР56Время2а M_BO_ТВ_1

<34>:= Значение измеряемой величины, нормализованное значение с

меткой времени СР56Время2а

M_МЕ_ТD_1

<35>:= Значение измеряемой величины, масштабированное значение с

меткой времени СР56Время2а

M_МЕ_ТЕ_1

<36>:= Значение измеряемой величины, короткий формат с плавающей

запятой с меткой времени СР56Время2а

M_МЕ_ТF_1

<37>:= Интегральные суммы с меткой времени СР56Время2а M_IT_ТB_1

<38>:= Действие устройств защиты с меткой времени СР56Время2а

M_ЕР_ТD_1

<39>:= Упакованная информация о срабатывании пусковых органов

защиты с меткой времени СР56Время2а

M_ЕР_ТЕ_1

<40>:= Упакованная информация о срабатывании выходных цепей

устройства защиты с меткой времени СР56Время2а

M_ЕР_ТF_1

Используются ASDU из наборов <2>, <4>, <6>, <8>, <10>, <12>, <14>, <16>,

<17>, <18>, <19> или из наборов от <30> до <40>.

139

Информация о процессе в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<45>:= Однопозиционная команда

С_SC_NA_1

<46>:= Двухпозиционная команда

С_DC_NA_1

<47>:= Команда пошагового регулирования

С_RC_NA_1

<48>:= Команда уставки, нормализованное значение

С_SЕ_NA_1

<49>:= Команда уставки, масштабированное значение

С_SЕ_NВ_1

<50>:= Команда уставки, короткий формат с плавающей запятой

С_SЕ_NС_1

<51>:= Строка из 32 бит

С_ВО_NA_1

<52>:= Однопозиционная команда с меткой времени

С_SC_TA_1

<53>:= Двухпозиционная команда с меткой времени

С_DC_TA_1

<54>:= Команда пошагового регулирования с меткой времени С_RC_TA_1

<55>:= Команда уставки, нормализованное значение с меткой времени

С_SЕ_TA_1

<56>:= Команда уставки, масштабированное значение с меткой времени

С_SЕ_TВ_1

<57>:= Команда уставки, короткий формат с плавающей запятой с меткой

времени

С_SЕ_TС_1

<58>:= Строка из 32 бит с меткой времени

С_ВО_TA_1

Информация о системе в направлении контроля

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<70>:= Окончание инициализации

M_ЕI_NA_1

Информация о системе в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

140

<100>:= Команда опроса

С_IС_NA_1

<101>:= Команда опроса счетчиков

С_СI_NA_1

<102>:= Команда чтения

С_RD_NA_1

<103>:= Команда синхронизации времени

С_CS_NA_1

<104>:= Команда тестирования

С_TS_NA_1

<105>:= Команда сброса процесса

С_RР_NA_1

<106>:= Команда определения запаздывания

С_СD_NA_1

<107>:= Команда тестирования с меткой времени

С_TS_TA_1

Передача параметра в направлении управления

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<110>:= Параметр измеряемой величины, нормализованное значение

Р_МЕ_NA_1

<111>:= Параметр измеряемой величины, масштабированное значение

Р_МЕ_NВ_1

<112>:= Параметр измеряемой величины, короткий формат с плавающей

запятой

Р_МЕ_NС_1

<113>:= Активация параметра

Р_АС_NA_1

Пересылка файла

(Параметр, характерный для станции; каждый тип информации

маркируется знаком Х, если используется только в стандартном направлении,

знаком R — если используется только в обратном направлении, знаком В —

если используется в обоих направлениях)

<120>:= Файл готов

F_FR_NA_1

<121>:= Секция готова

F_SR_NA_1

<122>:= Вызов директории, выбор файла, вызов файла, вызов секции

F_SC_NA_1

<123>:= Последняя секция, последний сегмент

F_LS_NA_1

<124>:= Подтверждение приема файла, подтверждение приема секции

F_AF_NA_1

<125>:= Сегмент

F_SG_NA_1

141

<126>:= Директория {пропуск или Х; только в направлении контроля

(стандартном)}

F_DR_TA_1

Основные прикладные функции

Инициализация станции

(Параметр, характерный для станции; если функция используется, то

прямоугольник маркируется знаком Х)

— Удаленная инициализация вторичной станции

Циклическая передача данных

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Циклическая передача данных

Процедура чтения

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Процедура чтения

Спорадическая передача

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Спорадическая передача

Дублированная передача объектов информации при спорадической

причине передачи

— Одноэлементная информация M_SP_NA_1, M_SP_TA_1, M_SP_TB_1,

M_PS_NA_1

— Двухэлементная информация M_DP_NA_1, M_DP_TA_1, M_DP_TB_1

— Информация о положении отпаек M_SТ_NA_1, M_SТ_TA_1, M_SТ_TB_1

— Строка из 32 бит M_ВО_NA_1, M_ВО_TA_1, M_ВО_TB_1

142

— Измеряемое значение, нормализованное M_МЕ_NA_1, M_МЕ_TA_1,

M_МЕ_ND_1, M_МЕ_TD_1

— Измеряемое значение, масштабированное M_МЕ_NВ_1, M_МЕ_TВ_1,

M_МЕ_ТЕ_1

— Измеряемое значение, короткий формат с плавающей запятой

M_МЕ_NС_1, M_МЕ_TС_1, M_МЕ_TF_1

Опрос станции

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Общий

— Группа 1

— Группа 6

— Группа 11

— Группа 16

— Группа 2

— Группа 7

— Группа 12

— Группа 3

— Группа 8

— Группа 13

— Группа 4

— Группа 9

— Группа 14

— Группа 5

— Группа 10

— Группа 15

Адреса объектов информации, принадлежащих каждой группе, должны

быть приведены в отдельной таблице

Синхронизация времени

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Синхронизация времени

— Использование дней недели

— Использование RES1, GEN (замена метки времени есть/замены

метки времени нет)

— Использование флага SU (летнее время)

Передача команд

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

143

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Прямая передача команд

— Прямая передача команд уставки

— Передача команд с предварительным выбором

— Передача команд уставки с предварительным выбором

— Использование C_SE_ACTTERM

— Нет дополнительного определения длительности выходного импульса

— Короткий импульс (длительность определяется системным параметром на КП)

— Длинный импульс (длительность определяется системным параметром на КП)

— Постоянный выход

Передача интегральных сумм

(Параметр, характерный для станции или объекта; маркируется знаком

Х, если функция используется только в стандартном направлении, знаком R —

если используется только в обратном направлении, знаком В

— если

используется в обоих направлениях)

— Режим А: Местная фиксация со спорадической передачей

— Режим В: Местная фиксация с опросом счетчика

— Режим С: Фиксация и передача при помощи команд опроса счетчика

— Режим D: Фиксация командой опроса счетчика, фиксированные

значения сообщаются спорадически

— Считывание счетчика

— Фиксация счетчика без сброса

— Фиксация счетчика со сбросом

— Сброс счетчика

— Общий запрос счетчиков

— Запрос счетчиков группы

1 Адреса объектов информации,

принадлежащих

— Запрос счетчиков группы 2 каждой группе, должны быть показаны

— Запрос счетчиков группы 3 в отдельной таблице

— Запрос счетчиков группы 4

144

Загрузка параметра

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Пороговое значение величины

— Коэффициент сглаживания

— Нижний предел для передачи значений измеряемой величины

— Верхний предел для передачи значений измеряемой величины

Активация параметра

(Параметр, характерный для объекта; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Активация/деактивация постоянной циклической или периодической

передачи адресованных объектов

Процедура тестирования

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Процедура тестирования

Пересылка файлов

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется)

Пересылка файлов в направлении контроля

— Прозрачный файл

— Передача данных о повреждениях от аппаратуры защиты

— Передача последовательности событий

— Передача последовательности регистрируемых аналоговых величин

Пересылка файлов в направлении управления

— Прозрачный файл

145

Фоновое сканирование

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Фоновое сканирование

Получение задержки передачи

(Параметр, характерный для станции; маркируется знаком Х, если

функция используется только в стандартном направлении, знаком R — если

используется только в обратном направлении, знаком В — если используется в

обоих направлениях)

— Получение задержки передачи

Определение тайм-аутов

Обозначение

Значение по

Описание

Выбранное

умолчанию

значение

30 сек.

Тайм-аут при установлении соединения

15 сек.

Тайм-аут при посылке и тестировании APDU

10 сек.

Тайм-аут для подтверждения в случае

отсутствия сообщения с данными

20 сек.

Тайм-аут для посылки блоков тестирования в

случае долгого простоя

Максимальное число k неподтвержденных APDU формата I и

последних подтверждающих APDU (w)

Обозначение

Значение по

Описание

Выбранное

умолчанию

значение

12 APDU

Максимальная разность между переменной

состояния

номером

последнего

подтвержденного APDU

8 APDU

Последнее подтверждение после приема w

APDU формата I

ИДЕНТИФИКАТОР ТИПА

Причина передачи

20-

37-

44-

Тип

Метка

<1>

М_SP_NA_1

<2>

М_SP_ТА_1

<3>

М_DP_NA_1

<4>

М_DP_ТА_1

<5>

М_ST_NA_1

146

ИДЕНТИФИКАТОР ТИПА

Причина передачи

20-

37-

44-

Тип

Метка

<6>

М_ST_ТА_1

<7>

М_ВО_NA_1

<8>

М_ВО_ТА_1

<9>

М_ME_NA_1

<10>

М_ME_ТА_1

<11>

М_ME_NB_1

<12>

М_ME_ТВ_1

<13>

М_ME_NC_1

<14>

М_ME_ТС_1

<15>

М_IT_NA_1

<16>

М_IT_ТА_1

<17>

М_ЕР_ТА_1

<18>

М_ЕР_ТВ_1

<19>

М_ЕР_ТС_1

<20>

М_PS_NA_1

<21>

M_ME_ND_1

<30>

М_SP_ТВ_1

<31>

М_DP_ТВ_1

<32>

М_ST_ТВ_1

<33>

М_ВО_ТВ_1

<34>

М_ME_TD_1

<35>

М_ME_ТЕ_1

<36>

М_ME_TF_1

<37>

М_IT_ТВ_1

<38>

М_ЕР_TD_1

<39>

М_ЕР_ТЕ_1

<40>

М_ЕР_TF_1

<45>

С_SC_NA_1

<46>

С_DC_NA_1

<47>

С_RC_NA_1

<48>

С_SE_NA_1

<49>

С_SE_NB_1

<50>

С_SE_NC_1

<51>

С_ВО_NA_1

<58>

С_SC_TA_1

<59>

С_DC_TA_1

<60>

С_RC_TA_1

<61>

С_SE_TA_1

<62>

С_SE_TB_1

<63>

С_SE_TC_1

<64>

С_ВО_TA_1

<70>

М_EI_NA_1

<100>

С_1С_NA_1

<101>

С_CI_NA_1

147

ИДЕНТИФИКАТОР ТИПА

Причина передачи

20-

37-

44-

Тип

Метка

<102>

C_RD_NA_1

<103>

С_CS_NA_1

<104>

С_TS_NA_1

<105>

C_RP_NA_1

<106>

С_CD_NA_1

107

C_TS_TA_1

<110>

Р_ME_NA_1

<111>

Р_ME_NB_1

<112>

P_ME_NC_1

<113>

P_AC_NA_1

<120>

F_FR_NA_1

<121>

F_SR_NA_1

<122>

F_SC_NA_1

<123>

F_LS_NA_1

<124>

F_AF_NA_1

<125>

F_CG_NA_1

<126>

F_DR_ТА_1

Не используется

Отменено для ГОСТ Р МЭК 60870-5-104

Отметка об использовании и направлении передачи

II. Протокол совместимости ГОСТ Р МЭК 60870-5-101

Возможность взаимодействия (совместимость)

Настоящий пункт обобщает параметры с целью оказания помощи в их

правильном выборе для отдельных применений. Если система составлена из

устройств, изготовленных разными изготовителями, то необходимо, чтобы все

партнеры согласились с выбранными параметрами.

Выбранные параметры обозначаются в белых прямоугольниках

следующим образом:

— Функция или ASDU не используется.

— Функция или ASDU используется, как в стандарте

(по

умолчанию).

— Функция или ASDU используется в обратном режиме

(направлении).

148

— Функция или ASDU используется в стандартном и обратном

режимах.

Возможный выбор (пустой, Х, R или В) определяется для каждого

пункта или параметра.

Система или устройство

(Параметр, характерный для системы; указывает на определение

системы или устройства, маркируя один из нижеследующих прямоугольников

знаком Х)

— Определение системы

— Определение контролирующей станции (первичный Master)

— Определение контролируемой станции (вторичный Slave)

Конфигурация сети

— Точка-точка

— Радиальная точка-точка

— Магистральная

— Многоточечная радиальная

Физический уровень

(Параметр, характерный для сети; все используемые интерфейсы и

скорости передачи данных маркируются знаком Х)

Скорости передачи (направление управления)

Несимметричные

Несимметричные цепи

Симметричные цепи

цепи обмена

обмена V.24/V.28,

обмена Х.24/Х.27

V.24/V.28

рекомендуемые при

стандартные

скорости более 1200 бит/с

— 100 бит/с

— 2400 бит/с

— 56000 бит/с

— 200 бит/с

— 4800 бит/с

— 57600 бит/с

— 300 бит/с

— 9600 бит/с

— 64000 бит/с

— 600 бит/с

— 19200 бит/с

— 115200 бит/с

— 1200 бит/с

— 38400 бит/с

Канальный уровень

(Параметр, характерный для сети; все используемые опции

маркируются знаком Х)

149

ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ ЩМК96, ЩМК120. Руководство по эксплуатации 0ПЧ.140.331 РЭ - часть 3
