ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ ЩМК96, ЩМК120. Руководство по эксплуатации 0ПЧ.140.331 РЭ

питанием мощного силового оборудования. Напряжение питания, измеренное на

контактах соединительного разъема прибора, должно соответствовать значению,

указанному в таблице 7.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов.

3.2.3.12 Включить напряжение на участке цепи передачи

электроэнергии, к которой произведено подключение прибора. Проверить

правильность измерения параметров.

3.2.4 Порядок снятия/замены прибора

3.2.4.1

Отключить напряжение на участке цепи передачи

электроэнергии, к которой подключен прибор.

3.2.4.2 Отсоединить все подключенные провода от прибора.

3.2.4.3 Снять прибор со щита предварительно убрав крепление прибора.

В случае замены установить новый прибор согласно 3.2.3.

3.2.5 Подключение информационных кабелей

3.2.5.1 Подключение приборов к линиям интерфейса RS485

Подключить провода линий А, В интерфейса RS485 в соответствии с

назначением контактов разъема интерфейса RS485 (4P4C) на корпусе прибора

согласно таблице 14. При необходимости провести согласование линии связи

подключением согласующего резистора, руководствуясь рекомендациями по

применению интерфейса RS485.

Таблица 14 - Назначение контактов разъема интерфейса RS485 на корпусе прибора

№ контакта

Назначение контакта

Примечание

Внутри прибора соединен с контактом № 2

“D+” (A)

“D-” (B)

Внутри прибора соединен с контактом № 3 через

резистор 120 Ом

* Положение контакта разъема интерфейса RS-485 с номером 1 на корпусе прибора

ЩМК96 приведено на рисунке 2а (нумерация контактов при этом идет сверху вниз). У

прибора ЩМК120С, наоборот, разъемы обоих интерфейсов RS-485 перевернуты (см.

рисунок 2б), при этом контакт с номером 1 в каждом из разъемов RS-485 - самый

нижний, и нумерация контактов в каждом из разъемов RS-485 идет снизу вверх

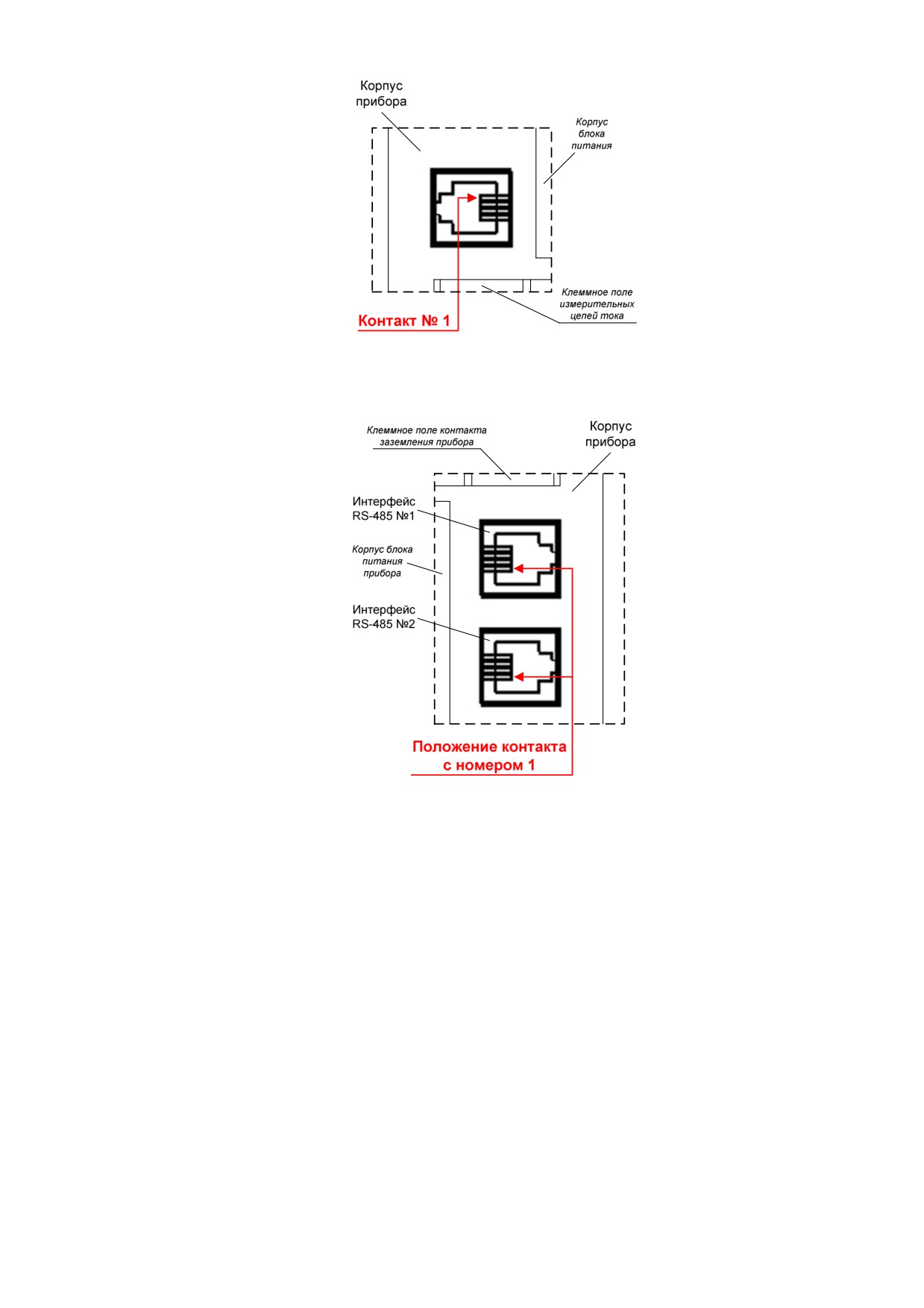

Рисунок 2а - Положение контакта с номером 1 в разъеме интерфейса RS485

на корпусе прибора ЩМК96

Рисунок 2б - Положение контактов с номером 1 в разъемах интерфейсов

RS485 (№1 и №2) на корпусе прибора ЩМК120С

Примечания:

1 Если терминирование не требуется (выполняется на другом приборе

или отдельным терминатором), дифференциальная пара линии интерфейса

RS485 должна подключаться к контактам 2 и 3.

2 Если требуется терминирование, то дифференциальную пару линии

интерфейса необходимо подключать к контактам 2 и 3, при этом контакты 1 и 4

дополнительно замыкаются между собой.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до установки приборов на щит. На щите может быть

проведен контроль установленных параметров или редактирование их с

помощью программы конфигурирования в случае, когда прибор подключен к

соответствующей сети.

Примечание

- Для сигналов, полученных по интерфейсу, но не

отображаемых прибором, проконтролировать значения расчетным путем.

3.2.5.2 Подключение приборов по интерфейсу Ethernet

В случае интерфейса Ethernet

100BASE-FX («оптика») подключить

соответствующие жилы оптического кабеля Ethernet к разъемам «R» и «T»

интерфейса.

В случае интерфейса Ethernet

10/100BASE-T

(«медь») подключить

кабель витой пары Ethernet с установленным разъемом («вилкой») RJ45 (8P8C) к

разъему интерфейса. Назначение контактов разъема интерфейса - в соответствии

со спецификацией Ethernet 100BASE-TX (IEEE 802.3, Сlause 25.4.3, Table 25-2).

Примечание

- Для сигналов, полученных по интерфейсу, но не

отображаемых прибором, проконтролировать значения расчетным путем.

3.3 Режимы работы и конфигурирование прибора

3.3.1 Прибор может функционировать в режимах:

- измерения;

- конфигурирования.

3.3.2 Режим измерения является основным эксплуатационным режимом,

который устанавливается при включении питания.

В данном режиме прибор:

- измеряет текущие значения входных величин, вычисляет параметры

трехфазной сети, зависящие от исходных входных величин и отображает

результат преобразования на цифровых индикаторах;

- передает информацию о параметрах сети интерфейсным каналам по

запросам или в циклическом режиме.

Перечень отображаемых и передаваемых параметров приведен в таблице 1.

3.3.3 Режим конфигурирования прибора

3.3.3.1 При

первоначальном внедрении прибора на месте

предполагаемой эксплуатации (наряду с выполнением монтажа и подключения к

прибору соответствующих кабелей) должна быть выполнена программная

настройка (конфигурирование) прибора.

Конфигурирование включает в себя:

− настройку схемы подключения прибора к первичной измеряемой сети

(трех-/четырехпроводная схема - для приборов с аналоговыми измерительными

входами напряжения/тока; для приборов без аналоговых измерительных входов -

задание параметров принимаемого прибором потока МЭК 61850-9-2, содержащего

данные первичных измерений напряжения и тока) и коэффициентов

трансформации первичных измерительных преобразователей напряжения и тока

(описание выполнения операций по указанной настройке - см. 3.3.3.3);

− настройку параметров выполнения процесса измерений ПКЭ,

включая: настройку величины согласованного напряжения в соответствии с

ГОСТ 32144-2013, пороговых значений провалов напряжения и перенапряжений

(описание выполнения операций настройки - см. 3.3.3.4);

− настройку параметров подключения устройства к IP-сети

(через

Ethernet-порты)

(параметров IP-адресации; описание операций настройки

указанных параметров - см. п. 3.3.3.7, стр. 64), и коммуникационных сервисов,

функционирующих поверх коммуникационного протокола IP через IP-сеть,

включая сервисы МЭК 60870-5-104 (см. 3.3.3.9), МЭК 61850-8-1 (см. 3.3.3.10),

Modbus TCP (см. 3.3.3.11);

− настройку коммуникационного сервиса выдачи данных первичных

измерений тока/напряжения в цифровом виде по протоколу МЭК

61850-9-2

(функция устройства

“Merging Unit”)

(только для прибора в исполнении с

поддержкой протокола МЭК 61850-9-2) (описание настройки приведено в 3.3.3.12);

− настройку подключения прибора по интерфейсам RS485, включая

настройку режима работы соответствующего порта RS485 (протокола передачи

данных через порт

- МЭК 60870-5-101, Modbus RTU, Modbus RM или

вход/выход 1PPS, и настройку параметров указанных протоколов) (см. 3.3.3.13);

− настройку времени/даты (показаний внутренних часов реального

времени) и параметров синхронизации времени устройства по протоколам NTP,

PTP или от другого внешнего источника (в том числе, контролирующей станции

телемеханики (ПУ) в соотв. с ГОСТ Р МЭК 60870 - по протоколам ГОСТ Р МЭК

60870-5-104/101 - либо внешнего клиента (ведущего устройства) по протоколу

Modbus RM) (см. 3.3.3.8);

− настройку тарифного расписания (описание операций - см. 3.3.3.5) и

параметров профилирования мощности

(см.

3.3.3.6) для функции учета

электроэнергии.

В процессе эксплуатации прибора допускается, при необходимости,

выполнять изменение отдельных параметров настройки прибора

(переконфигурирование). При выполнении данных операций рекомендуется

также руководствоваться приведенными в данном подразделе сведениями.

Выполнение операций конфигурирования прибора осуществляется через

веб-интерфейс (дополнительные сведения по работе с веб-интерфейсом прибора

приведены в приложении Д).

3.3.3.2 Подключение к прибору через веб-интерфейс

3.3.3.2.1 Для подключения к прибору через веб-интерфейс необходимо

на локальном или удаленном компьютере, связанным с прибором через IP-сеть,

запустить веб-браузер и в адресной строке браузера набрать

«http://xxx.xxx.xxx.xxx», где «xxx.xxx.xxx.xxx» - IP-адрес прибора.

Примечания:

1. Связь между компьютером и прибором может обеспечиваться прямым

подключением компьютера к прибору посредством одиночного Ethernet-кабеля

100BASE-FX («оптика») (при наличии в устройстве порта Ethernet 100BASE-FX)

или 10BASE-T/100BASE-TX («медь») (при наличии в устройстве порта Ethernet

10BASE-T/100BASE-TX). При этом в случае подключения к порту Ethernet

10BASE-T/100BASE-TX не требуется специального перекрестного («crossover»)

Ethernet-кабеля, т.к. Ethernet-порт 10BASE-T/100BASE-TX прибора выполнен с

поддержкой функции Auto-MDIX (по IEEE 802.3).

2. Значение IP-адреса прибора выводятся на лицевую панель прибора в

соответствующем режиме отображения.

3.3.3.2.2 При вводе в адресной строке браузера корректного IP-адреса

прибора (на локальном/удаленном компьютере) будет затребован ввод имени

пользователя и пароля. Необходимо в соответствующих полях ввести имя

пользователя («admin», «manager» или «user») и пароль для данного пользователя.

По умолчанию (при выпуске с предприятия-изготовителя) строка пароля

для соответствующего пользователя совпадает с именем пользователя

(в

частности, для пользователя «admin» пароль по умолчанию - «admin», для

пользователя «manager» пароль по умолчанию - «manager», для пользователя

«user» пароль по умолчанию - «user»).

3.3.3.2.3 После ввода корректных имени пользователя и пароля

откроется сеанс связи с прибором через веб-интерфейс; при этом экран примет

вид, примерно показанный на рисунке Д.1 приложения Д.

После этого можно приступать непосредственно к выполнению

операций конфигурирования.

3.3.3.3

Настройка схемы подключения и коэффициентов

трансформации

Настройка схемы подключения прибора к первичной измеряемой сети и

коэффициентов трансформации первичных измерительных преобразователей

напряжения и тока производится во вкладке веб-интерфейса прибора

«НАСТРОЙКИ» выбором пункта меню «Присоединение» (рисунок 3).

При этом на экран выводится окно настроек, включающее в себя:

− кнопки для выбора источника данных первичных измерений тока и

напряжения:

«Внутренний АЦП» или

«МЭК

61850-9-2»

(Примечания

1-3);

− кнопки выбора схемы подключения прибора к первичной

измеряемой сети (актуально только в случае, если выбран источник данных

первичных измерений «Внутренний АЦП»): 1) трехфазная четырехпроводная

сеть;

2) трехфазная трехпроводная сеть

(примечание: для прибора,

подключаемого к однофазной двухпроводной сети по схеме трехфазного

четырехпроводного прибора (при подключении напряжения и тока только фазы

А), следует выбирать вариант «3-фазная 4-проводная сеть»);

− поля для ввода значений коэффициентов трансформации

измерительных трансформаторов тока и напряжения (в части ввода значений

первичного тока и напряжения)

- в случае выбранного источника данных

первичных измерений

«Внутренний АЦП», либо

- в случае выбранного

источника данных «МЭК 61850-9-2» - поля для ввода номинальных значений

первичного измеряемого тока и напряжения.

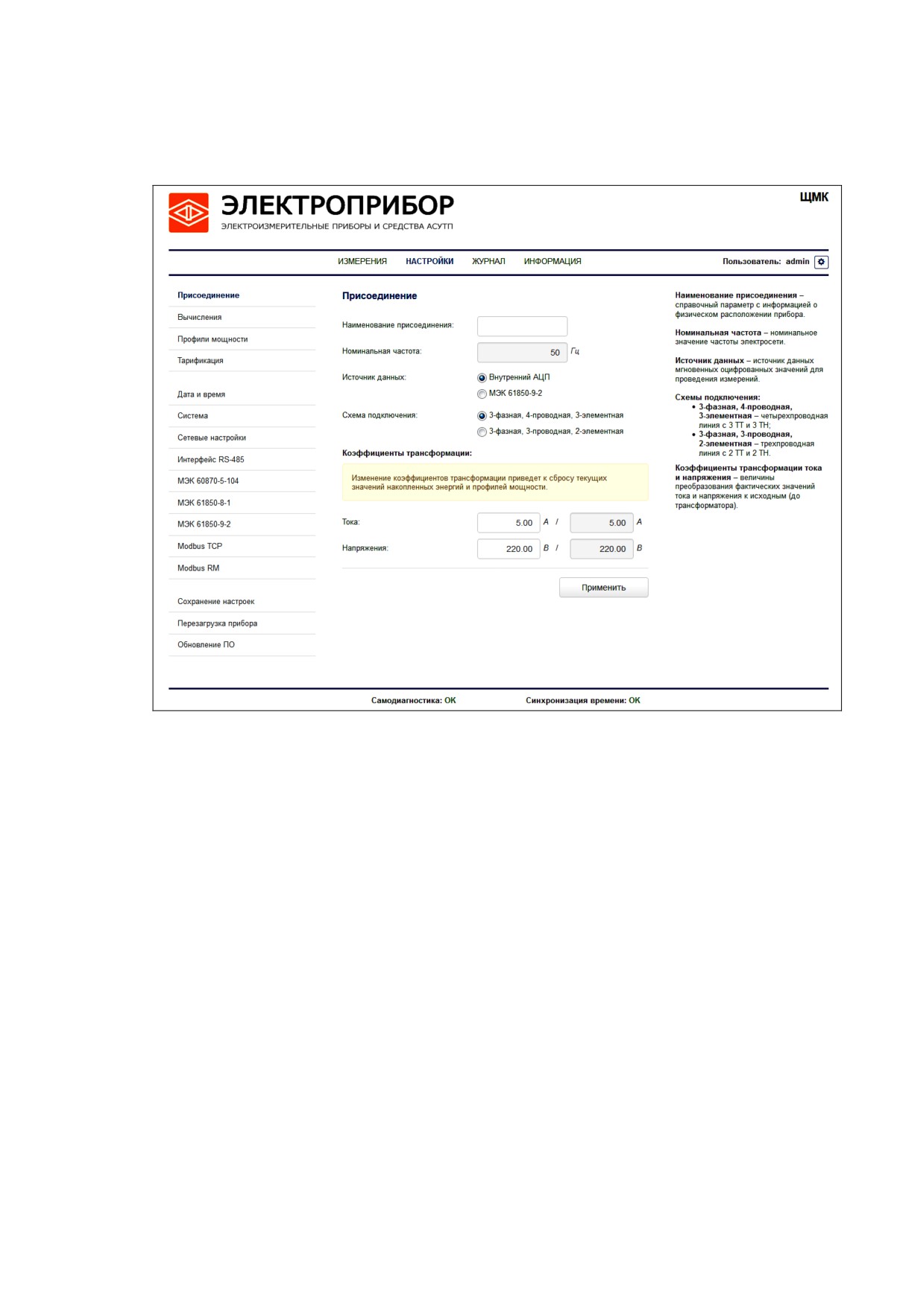

Рисунок 3 - Экран настройки схемы подключения и коэффициентов трансформации

Примечание 1 - В случае выбора «Внутренний АЦП» прибор будет

выполнять функции измерений на основании величин входных аналоговых

сигналов тока и напряжения, поступающих на аналоговые измерительные входы

тока и напряжения прибора. В случае выбора «МЭК 61850-9-2» прибор будет

выполнять функции измерений на основании данных о величинах первичных

сигналов тока и напряжения, содержащихся во входном цифровом потоке МЭК

61850-9-2 (LE), поступающем на вход интерфейса Ethernet прибора.

Примечание 2 - Для прибора, в котором в соответствии с выбранной

спецификацией заказа отсутствует поддержка приема данных измерений по

протоколу МЭК

61850-9-2, кнопка выбора

«МЭК 61850-9-2» может быть

неактивной.

Примечание 3 - В модификации прибора без аналоговых входов тока и

напряжения

(подразумевается, что в указанном приборе прием данных

первичных измерений тока и напряжения возможен только в цифровом виде по

протоколу МЭК

61850-9-2 через интерфейс Ethernet), кнопка выбора

«Внутренний АЦП» на экранной форме может быть неактивной или

отсутствовать.

После выбора источника данных первичных измерений тока и

напряжения, необходимой схемы подключения и задания требуемых значений

коэффициентов трансформации

(номинальных значений первичного

измеряемого тока и напряжения) необходимо нажать кнопку

«Применить»

(расположенную в области отображения основной информации на экране веб-

интерфейса в нижней части экранной формы). При этом измененные значения

настроек будут сохранены в оперативной памяти прибора.

Для вступления указанных измененных настроек в силу следует также

сохранить измененные значения настроек в энергонезависимой памяти прибора

(находясь во вкладке

«НАСТРОЙКИ» веб-интерфейса, перейти в меню

«Сохранение настроек» и в открывшемся окне нажать кнопку

«Сохранить

настройки») и перезагрузить устройство.

Для выполнения перезагрузки прибора следует, находясь во вкладке

«НАСТРОЙКИ» веб-интерфейса, перейти в меню «Перезагрузка устройства» и в

открывшемся окне нажать кнопку «Начать перезагрузку».

Примечание - Процедуры сохранения настроек в энергонезависимой

памяти и перезагрузки прибора могут быть выполнены после полного

выполнения всех необходимых операции конфигурирования устройства (в том

числе, операций конфигурирования, описанных в последующих пунктах).

3.3.3.4 Настройка параметров измерений ПКЭ

Настройка параметров выполнения процесса измерений ПКЭ

производится во вкладке веб-интерфейса «НАСТРОЙКИ» выбором пункта меню

«Вычисления». При этом на экран выводится окно настроек, включающее в себя:

− поле для задания величины согласованного напряжения по

ГОСТ 32144-2013;

− кнопки для задания используемого прибором способа оценки

величины пороговых значений провалов напряжения, прерываний напряжения и

перенапряжений - относительно заданной величины согласованного напряжения

(«согласованное напряжение электропитания» по ГОСТ 32144-2013) (указанный

способ установлен по умолчанию), либо относительно величины скользящего

опорного напряжения сравнения по ГОСТ 30804.4.30-2013;

− поля для ввода пороговых значений провалов напряжения,

прерываний напряжения и перенапряжений.

Примечание - В случае выбранной 4-х проводной 3-х элементной схемы

подключения прибора по измерительным цепям в качестве величины

согласованного напряжения следует устанавливать величину фазного

напряжения; в случае же выбранной 3-х проводной 2-х элементной схемы

подключения прибора по измерительным цепям в качестве величины

согласованного напряжения следует устанавливать величину междуфазного

(линейного) напряжения.

После ввода требуемых значений величины согласованного напряжения,

способа оценки и пороговых значений провалов напряжения, прерываний

напряжения и перенапряжений необходимо нажать кнопку

«Применить»

(расположенную в области отображения основной информации на экране веб-

интерфейса в нижней части экранной формы). При этом измененные значения

настроек будут сохранены в оперативной памяти прибора.

Для вступления указанных измененных настроек в силу следует также

сохранить измененные значения настроек в энергонезависимой памяти прибора

и перезагрузить прибор.

3.3.3.5 Настройка параметров профилирования мощности

Настройка параметров профилирования мощности производится во

вкладке веб-интерфейса

«НАСТРОЙКИ» выбором пункта меню «Профили

мощности». При этом на экран выводится окно настроек, содержащее четыре

поля для задания длительностей временных интервалов профилирования

(усреднения) для каждого из 4-х профилей мощности в приборе.

Примечание - В случае задания одинаковых величин длительности

интервала усреднения для двух (или более) профилей мощности информация в

указанных профилях

(об измеренных величинах мощности: усредненной,

максимальной и т.п.) будет дублироваться. В связи с этим, рекомендуется

избегать задания одинаковых длительностей интервалов усреднения для двух

или более профилей.

После ввода необходимых значений длительностей временных

интервалов профилирования необходимо нажать кнопку

«Применить»

(расположенную в области отображения основной информации на экране веб-

интерфейса в нижней части экранной формы). При этом измененные значения

настроек будут сохранены в оперативной памяти прибора. Для вступления

измененных настроек в силу следует также сохранить измененные настройки в

энергонезависимой памяти прибора и перезагрузить прибор.

3.3.3.6 Настройка параметров тарификации

3.3.3.6.1 Настройка параметров тарификации осуществляется во вкладке

веб-интерфейса «НАСТРОЙКИ» выбором пункта меню «Тарификация». При

этом на экран выводится окно настроек, содержащее двенадцать вкладок:

«Сезон 1», «Сезон 2», …, «Сезон 12», где каждая из указанных вкладок служит

для настройки тарифного расписания для соответствующего сезона в счетчике.

При указании на соответствующую вкладку сезона (щелчком мыши по строке

«Сезон <n>», где n = 1, 2, …, 12) на экране открывается текущее тарифное

расписание выбранного сезона.

Тарифное расписание сезона представляет собой совокупность

временных интервалов, на каждом из которых в пределах определенных суток

(один из стандартных дней недели: «Пн», «Вт», «Ср», «Чт», «Пт», «Сб» или

«Вс», или один из двух особых дней: «Особый 1» или «Особый 2») действует

определенный тариф (один из восьми возможных тарифов) счетчика. При этом

на экране веб-интерфейса тарифное расписание сезона показывается в виде

таблицы, где по столбцам указываются тарифы (с 1-ого по 8-ой), а по строкам -

дни соответствующих типов (7 стандартных дней недели плюс 2 особых дня).

Соответственно, в ячейках вышеуказанной таблицы приводятся временные

интервалы действия соответствующего тарифа в рамках соответствующего типа

дня в формате «HH(s):MM(s)-HH(f):MM(f)», где «HH(s):MM(s)» - значение

астрономического времени начала интервала (час, минута), а «HH(f):MM(f)» -

соответственно, значение астрономического времени окончания интервала (час,

минута) (при этом минута «HH(f):MM(f)» попадает в показываемый временной

интервал полностью, т.е. фактически моментом времени окончания интервала

является отметка времени «HH(f):MM(f)» плюс 1 минута).

3.3.3.6.2 В случае если в наименовании

(заголовке) вкладки сезона

присутствует фраза «не используется» (напр., «Сезон <n> (не используется)»),

указанный сезон не активен и, соответственно, не используется в текущем

тарифном расписании. Для активации сезона с последующим его

использованием в тарифном расписании необходимо настроить сезон.

Настройка сезона включает в себя следующие операции:

а) задание даты начала сезона (число - месяц) в пределах календарного

года;

б) настройку тарифного расписания в пределах данного сезона.

3.3.3.6.2.1 Для задания даты начала сезона необходимо выполнить

следующие действия:

1) Нажать кнопку «Правка» во вкладке соответствующего сезона на

экране; после этого рядом с нажатой кнопкой «Правка» будет выведено меню, в

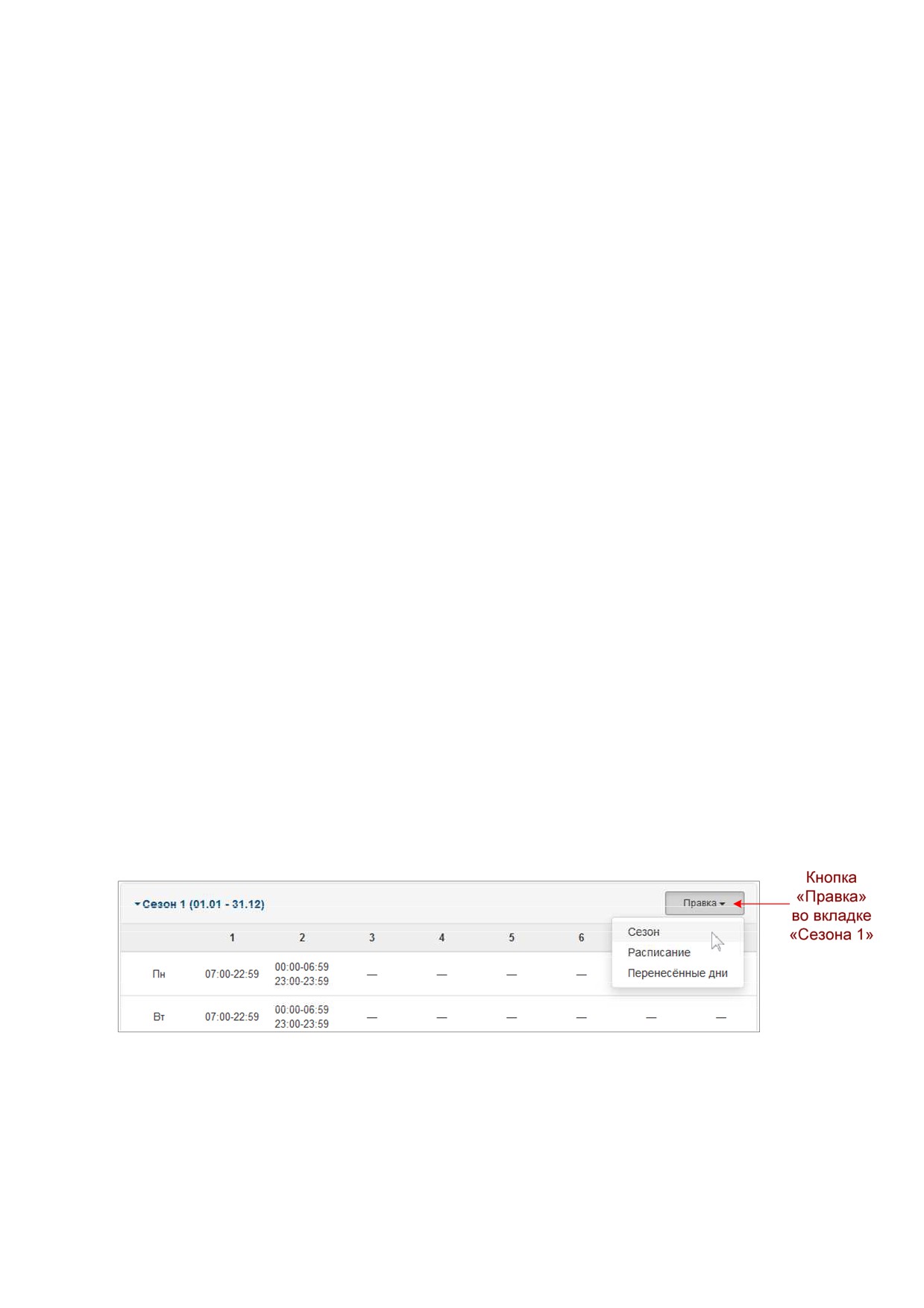

котором необходимо выбрать пункт «Сезон» (рисунок 4).

Рисунок 4 - Выбор пункта меню «Сезон» в меню «Правка»

для настройки даты начала сезона

2) После выбора пункта меню

«Сезон» в открывшемся диалоге

«Правка сезона № <n>» в поле «Дата начала» следует ввести необходимую дату

в формате «DD.MM» (число месяца, номер месяца (01 - январь, 02 - февраль и

т.д.)). Также в данном диалоге опционально можно ввести наименование сезона

(напр. «Зима», «Лето», и т.п.) в поле «Название». После ввода требуемой даты

начала сезона, а также, при необходимости, наименования сезона, следует

нажать кнопку

«OK». При этом дата окончания сезона будет установлена

автоматически по самой ранней дате начала другого активного сезона в

существующем тарифном расписании, либо датой «31.12» (31 декабря) в случае,

если в текущем тарифном расписании нет других активных сезонов.

3.3.3.6.2.2 Для настройки тарифного расписания в пределах выбранного

сезона следует:

1) Нажать кнопку «Правка» во вкладке соответствующего сезона на

экране; после этого рядом с нажатой кнопкой «Правка» будет выведено меню, в

котором необходимо выбрать пункт «Расписание».

2) После выбора пункта меню «Расписание» в открывшемся диалоге

следует:

а) в поле «Типы дней» выбрать перечень типов дней, в которые в

заданном временном интервале будет действовать тариф с выбранным

номером. При этом:

- добавление типа дня в список осуществляется щелчком мыши

по области поля «Типы дней», свободной от существующих в поле

прямоугольников типов дней (рисунок 5).

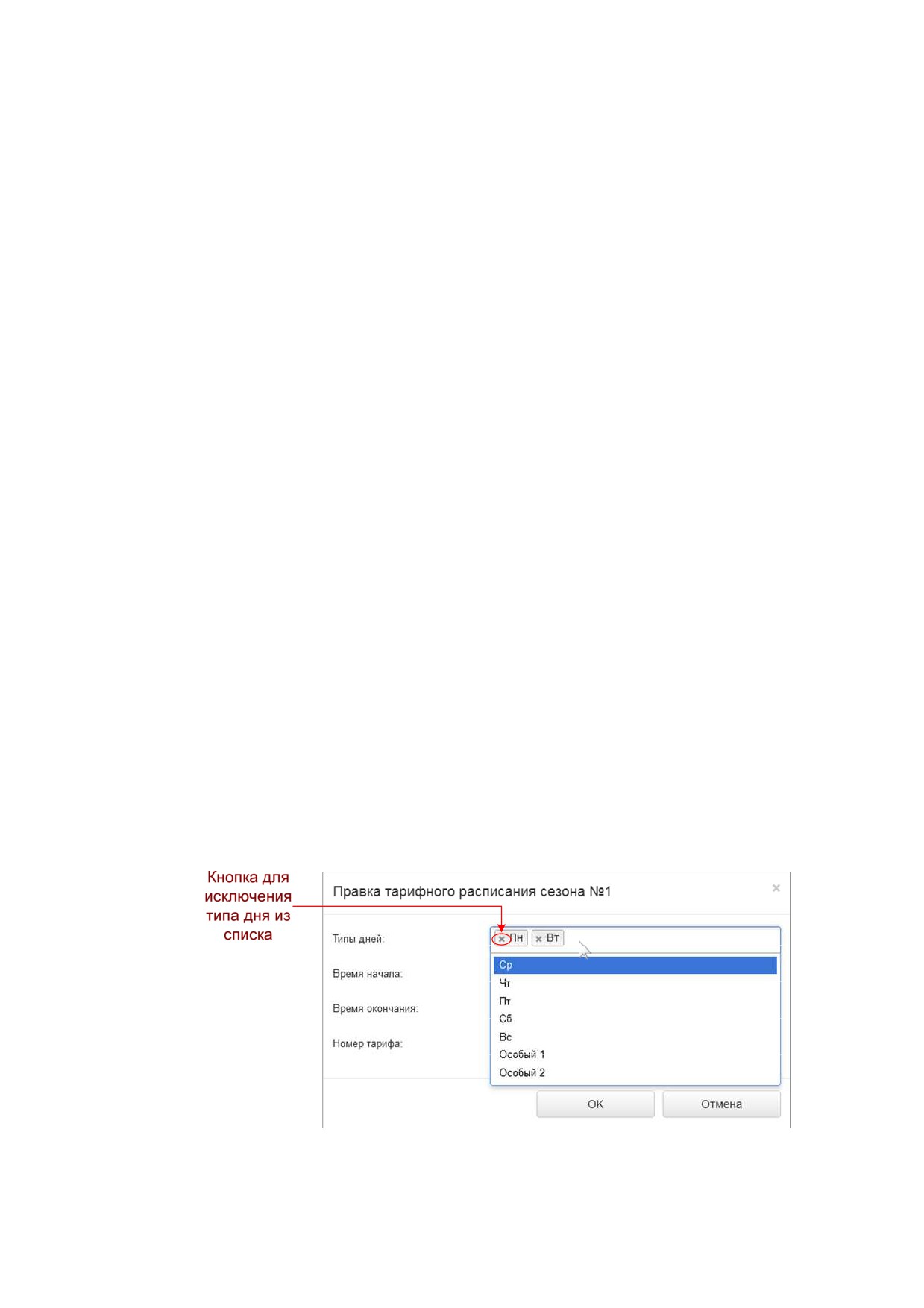

Рисунок 5 - Иллюстрация к операциям исключения и добавления типа дня

в список типов дней при правке тарифного расписания

- исключение какого-либо типа дня из списка осуществляется нажатием

на кнопку в форме крестика на прямоугольнике типа дня в указанном поле

(рисунок 6);

Рисунок 6 - Редактирование списка перенесенных дней для настраиваемого сезона

б) задать время начала действия тарифа в формате «HH:MM» (часы,

минуты) в поле «Время начала»;

в) задать время окончания действия тарифа в формате «HH:MM»

(часы, минуты) в поле «Время окончания» (примечание: указанная минута

окончания действия тарифа «HH:MM» будет целиком попадать во временной

интервал действия тарифа, т.е. фактически моментом времени окончания

интервала будет отметка времени «HH:MM» плюс 1 минута);

г) задать номер тарифа (от 1 до 8) в поле «Номер тарифа».

3) По окончанию ввода требуемых параметров следует нажать кнопку

«OK» в диалоге «Правка тарифного расписания сезона № <n>». При этом в

случае корректного ввода вышеуказанных параметров тарифного расписания в

соответствующую ячейку таблицы тарифного расписания настраиваемого сезона

будет добавлен новый временной интервал действия тарифа, а временные

интервалы действия других тарифов в пределах соответствующих типов дней

будут пересчитаны в соответствии с заданными параметрами временного

интервала.

4) Повторить шаги 1 - 3 необходимое число раз для осуществления

исчерпывающей настройки тарифного расписания выбранного сезона.

3.3.3.6.2.3 Дополнительно может быть настроен механизм тарификации

электроэнергии по перенесенным, а также особым дням (для нестандартных дней

в пределах года/сезонов, например, праздничных дней).

Для выполнения настройки тарификации электроэнергии в счетчике по

перенесенным дням в пределах выбранного сезона следует:

1) Нажать кнопку «Правка» во вкладке соответствующего сезона на

экране, после этого рядом с нажатой кнопкой «Правка» будет выведено меню, в

котором необходимо выбрать пункт «Перенесенные дни».

2) После выбора пункта меню «Перенесенные дни» будет открыто

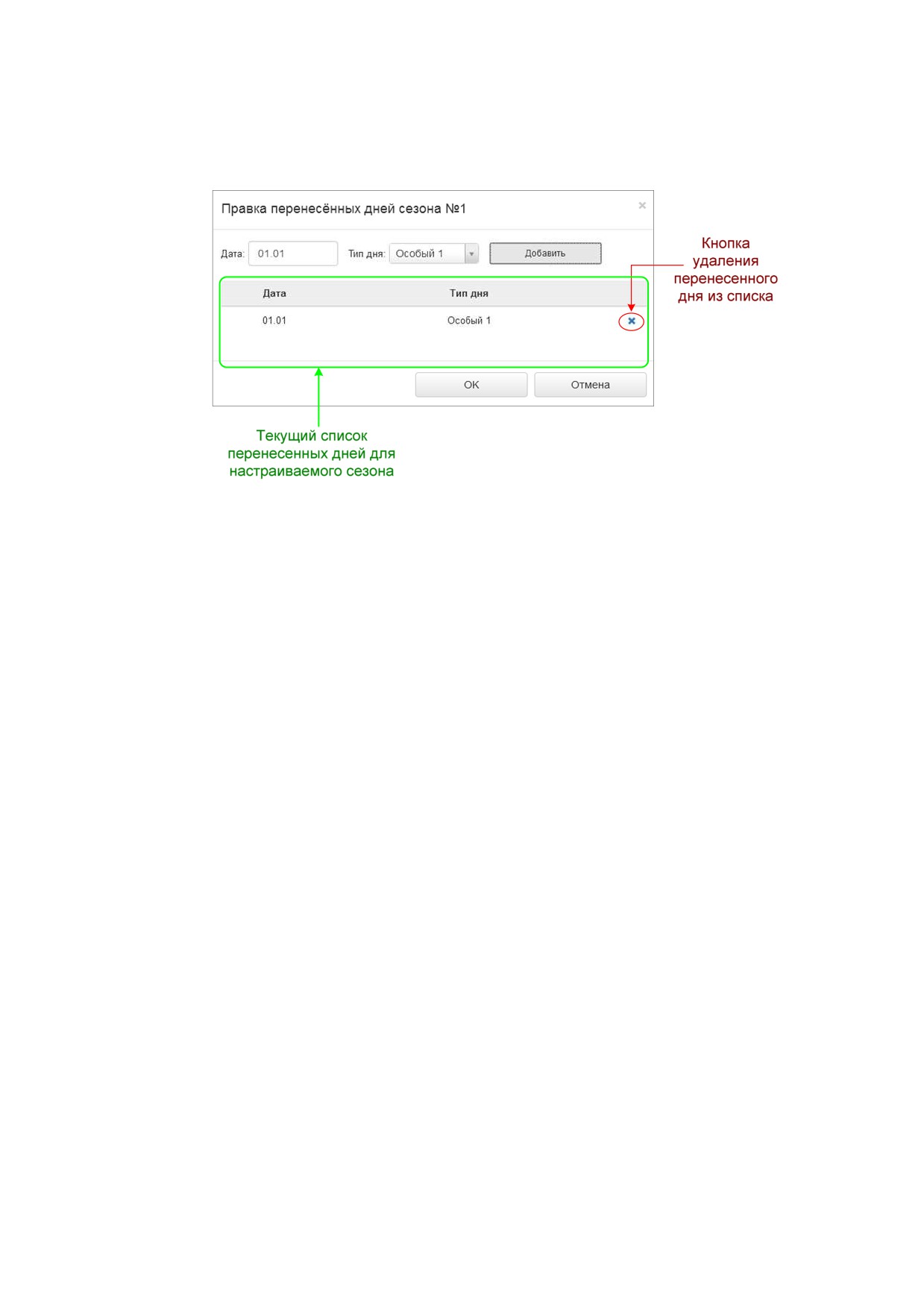

диалоговое окно «Правка перенесённых дней сезона № <n>» (рисунок 6), в

котором следует:

а) в поле «Дата» ввести дату перенесенного дня (дата должна быть в

пределах текущего настраиваемого сезона) в формате «DD.MM»;

б) в поле «Тип дня» выбрать тип дня. Допускается выбор как одного из

семи стандартных дней недели («Пн» - «Вс»), так и выбор одного из двух

особых дней («Особый 1» или «Особый 2»). Последнее необходимо в случае,

если тарифный план перенесенного (например, праздничного) дня не совпадает

ни с одним тарифным планом семи стандартных типов дней недели;

в) после окончания ввода требуемых параметров перенесенного дня

следует нажать кнопку

«Добавить» в диалоге

«Правка перенесённых дней

сезона № <n>», при этом вновь введенный перенесенный день будет добавлен в

список указанных дней (рисунок 6);

г) в диалоговом окне

«Правка перенесённых дней сезона

№ <n>»

выполнить операции а)

- в) необходимое число раз для добавления

необходимого количества перенесенных дней в текущий настраиваемый сезон;

д) после завершения добавления необходимого количества

перенесенных дней в сезон следует нажать кнопку «OK» в диалоге «Правка

перенесённых дней сезона № <n>».

Для просмотра списка перенесенных дней для какого-либо сезона

следует выполнить вышеуказанное действие 1), после которого на экран веб-

интерфейса будет выведено диалоговое окно «Правка перенесённых дней сезона

№ <n>», в нижней половине которого будет выведен список перенесенных дней

для указанного сезона.

Для редактирования текущего списка перенесенных дней для

определенного сезона, в частности, для добавления новых перенесенных дней в

список следует выполнить указанную выше последовательность действий по

пунктам 1), 2), 2а) - 2д).

Для удаления перенесенных дней из текущего списка перенесенных

дней необходимо выполнить вышеуказанное действие 1), после которого на

экран веб-интерфейса будет выведено диалоговое окно «Правка перенесённых

дней сезона

№ <n>», в нижней половине которого будет выведен список

перенесенных дней. Удаление перенесенного дня из списка осуществляется

нажатием на кнопку в форме крестика в строке списка, соответствующей

удаляемому дню (рисунок 6).

3.3.3.7 Настройка параметров подключения устройства по Ethernet

(IP-адресации)

Настройка параметров подключения прибора через Ethernet-порт

(порты)

(параметров IP-адресации) производится во вкладке веб-интерфейса

«НАСТРОЙКИ» прибора выбором пункта меню «Сетевые настройки». При этом

для каждого Ethernet-интерфейса прибора на экран выводится

(в

соответствующей области экрана: «Сетевой порт», «Сетевой порт № 1» или

«Сетевой порт № 2») окно настроек, включающее в себя:

− кнопки выбора типа назначения прибору IP-адреса для данного

Ethernet-интерфейса: автоматическое назначение IP-адреса

(по DHCP), либо

назначение адреса вручную пользователем;

− поля для задания вручную пользователем IP-адреса прибора, маски

подсети и шлюза по умолчанию.

После ввода требуемых параметров подключения прибора к IP-сети

следует нажать кнопку «Применить» (расположенную в области отображения

основной информации на экране веб-интерфейса в нижней части экранной

формы). При этом измененные значения настроек будут сохранены в

оперативной памяти прибора.

Для вступления указанных измененных настроек в силу следует также

сохранить измененные значения настроек в энергонезависимой памяти прибора

и перезагрузить прибор.

3.3.3.8

Настройка текущего времени/даты и параметров

синхронизации прибора от внешнего источника синхронизации

Настройка времени/даты

(показаний внутренних часов реального

времени) и параметров синхронизации времени прибора от внешнего источника

производится во вкладке веб-интерфейса «НАСТРОЙКИ» выбором пункта меню

«Дата и время». При этом на экран выводится окно настроек, включающее в себя:

− область экранной формы «Дата и время», включающее в себя поля

для задания новых значений текущего времени и даты, значения часового пояса;

− область экранной формы «Синхронизация времени», включающая в себя

элементы интерфейса для настройки типа источника синхронизации (например, NTP-

сервер, PTP-сервер; «внешний источник синхронизации» - контролирующая станция

телемеханики в соответствии со стандартом ГОСТ Р МЭК 60870, осуществляющая

информационное взаимодействие с прибором по протоколу ГОСТ Р МЭК 60870-5-

101/104, или внешний клиент (ведущее устройство) по протоколу Modbus RM и др.),

параметров источника синхронизации, максимально допустимой величины

коррекции времени прибора при выполнении синхронизации времени прибора от

внешнего источника в пределах одних суток.

3.3.3.8.1 В области экрана «Дата и время» обеспечивается настройка

показаний внутренних часов реального времени прибора (показаний даты и

времени часов с точностью до секунд). Указанная настройка осуществляется в

полях «Локальное время (новое значение)» вводом в соответствующих полях

нового значения даты и времени. Для записи на прибор измененного значения

текущего времени (с соответствующим изменением показаний внутренних часов

прибора) необходимо нажать кнопку «Применить», расположенную ниже полей

для настройки показаний внутренних часов реального времени прибора.

Соответственно, измененное значение показаний внутренних часов реального

времени будет отображено в полях «Локальное время (текущее значение)», где

отображается текущее время (показания внутренних часов) прибора.

Нажатием на кнопку «Время компьютера» на экране веб-интерфейса

выполняется принудительная синхронизация текущих показаний внутренних

часов реального времени прибора, отображаемых в полях «Локальное время

(текущее значение)», с часами локального компьютера, на котором запущен

данный сеанс связи с прибором по веб-интерфейсу (синхронизация выполняется

с точностью до 1 секунды астрономического времени).

После изменения значений времени/даты прибора необходимо нажать

кнопку

«Применить»

(расположенную под полями настройки показаний

внутренних часов реального времени прибора в области экрана «Дата и время»,

т.е. выше области экранной формы

«Синхронизация времени»). При этом

измененные значения времени/даты прибора вступят в силу.

3.3.3.8.2 Настройка источника синхронизации времени включает в себя

задание типа источника синхронизации, осуществляемое радио-кнопками:

1) «NTP-клиент»;

2) «PTP-клиент»;

3) «Внешний источник синхронизации»;

4) «Локальные часы реального времени»;

для задания в качестве источника синхронизации, соответственно:

1) внешнего NTP-сервера;

2) внешнего PTP-сервера;

3) контролирующей станции

(ПУ) телемеханики в соответствии со

стандартом ГОСТ Р МЭК

60870

(при условии, что указанная станция

осуществляет информационное взаимодействие с данным прибором как с

контролируемой станцией

(КП) телемеханики через интерфейс Ethernet по

протоколу ГОСТ Р МЭК 60870-5-104, либо через интерфейс RS-485 по протоколу

ГОСТ Р МЭК 60870-5-101), либо внешний клиент (ведущее устройство) по

протоколу Modbus RM (осуществляющее информационное взаимодействие с

прибором через интерфейс Ethernet, либо через интерфейс RS-485);

4) локальных часов реального времени прибора ЩМК (примечание:

указание данного типа источника синхронизации времени для прибора

рекомендуется только в случае, если в сети Ethernet, в которой установлен

прибор, отсутствуют или недоступны NTP- или PTP-серверы, или отсутствует

связь прибора через интерфейс Ethernet и/или RS-485 с внешним источником

синхронизации по протоколам ГОСТ Р МЭК 60870-5-104/101 или Modbus RM).

В случае задания типа источника синхронизации «NTP-клиент» или

«PTP-клиент» дополнительно требуется задание параметров соответствующего

источника синхронизации (указано ниже).

3.3.3.8.2.1 В случае выбранной NTP-синхронизации для выполнения

настройки источника NTP-синхронизации требуется задать IP-адрес источника (в

поле «IP-адрес сервера») в формате «xxx.xxx.xxx.xxx» (где «xxx» - соответствующий

октет IP-адреса, задаваемый десятичным числом в диапазоне от 0 до 255).

3.3.3.8.2.2 В случае выбранной PTP-синхронизации настройка источника

синхронизации осуществляется в полях «Транспортный протокол», «Механизм

задержки» и «Домен».

Примечание - При включенном в приборе механизме обеспечения

синхронизации внутреннего времени прибора от внешнего PTP-источника (при

выбранной кнопке «PTP-клиент») прибор обеспечивает функционирование в

качестве PTP-устройства типа «ordinary clock» (в соответствии с 6.5.2 стандарта

IEEE 1588-2008) и в режиме «slave clock» (вторичные часы).

3.3.3.8.2.2.1 В поле «Транспортный протокол» задается тип транспортного

протокола, поверх которого настраиваемым прибором осуществляется прием и

передача сообщений по протоколу PTP. При этом для прибора допускается

возможность выбора протокола UDP (RFC 768) (функционирующего поверх

протокола IP), либо протокола Ethernet (IEEE 802.3).

3.3.3.8.2.2.2 В поле

«Механизм задержки» задается используемый

прибором механизм определения величины задержки при передаче сообщений

по протоколу PTP («peer-to-peer», либо «end-to-end»).

Примечание

- Механизм определения величины задержки согласно

стандарту IEEE 1588-2008 (требование 11.2 указанного стандарта) используется

для определения величины смещения показаний времени вторичных часов

(прибора ЩМК) относительно времени первичных часов

(PTP-сервера)

(на

выявленную величину указанного смещения, в свою очередь, осуществляется

коррекция времени вторичных часов относительно первичных). Выбор механизма

«peer-to-peer» приводит к тому, что прибор для определения величины задержки

будет использовать механизм «peer delay» (по 11.4 стандарта IEEE 1588-2008 (с

обменом информационными сообщениями Pdelay_Req, Pdelay_Resp протокола

PTP с соседним узлом в сети Ethernet (узлом, к которому прибор подключен

прямым Ethernet-линком)). При выборе же механизма «end-to-end» прибор для

определения величины задержки будет использовать механизм «delay request-

response»

(по

11.3 стандарта IEEE

1588-2008 в рамках обмена наборами

информационных сообщений Sync, Delay_Req, Delay_Resp с PTP-сервером).

ВНИМАНИЕ! При выборе механизма задержки следует учитывать

ограничения, предъявляемые стандартом IEEE

1588-2008 на возможность

применения механизма «peer-to-peer», связанные с используемой топологией сети,

поверх которой осуществляется передача информационных сообщений по

протоколу PTP между прибором и внешними устройствами (6.5.1 вышеуказанного

стандарта). В частности, для возможности применения указанного механизма в

приборе требуется, чтобы устройство, находящееся на другом конце

подключенного к прибору Ethernet-линка, функционировало как «peer-to-peer

transparent clock» (например, Ethernet-коммутатор с соответствующей функцией),

либо как «boundary/ordinary clock» с включенной поддержкой механизма «peer

delay» на соответствующем порту (например, специализированный сервер точного

времени). В противном случае, несоблюдение вышеназванного ограничения

может привести к некорректной работе функции PTP-синхронизации времени в

приборе, начиная от невозможности обеспечения требуемой точности

синхронизации времени прибора (в частности, в соответствии с требованиями

точности по классу А по ГОСТ

30804.4.30) вплоть до полной

неработоспособности в приборе функции PTP-синхронизации времени.

При невозможности использования механизма «peer-to-peer» в приборе,

в том числе, по вышеуказанным соображениям, взамен механизма «peer-to-peer»

может быть использован механизм «end-to-end».

3.3.3.8.2.2.3 В поле «Домен» в случае необходимости можно изменить

заданный по умолчанию номер домена («0»).

Примечание

- Описание возможных для задания значений номера

домена

(«domainNumber») по стандарту IEEE

1588-2008 приведено в

7.1

указанного стандарта.

3.3.3.8.3 Имеется возможность ограничить суммарную величину

коррекции времени в пределах суток в приборе при использовании механизмов

синхронизации времени.

Для этого соответствующая допустимая величина коррекции времени в

приборе задается в поле «Предел коррекции за сутки». Значение указанного поля

по умолчанию

(указанное значение также является рекомендуемым)

120 секунд.

ВНИМАНИЕ! При наличии и использовании в приборе функции

счетчика коммерческого/технического учета электроэнергии не рекомендуется

устанавливать величину поля

«Предел коррекции за сутки» больше, чем

120 секунд, т.к. в противном случае может существенно снижаться точность

функции учета электроэнергии счетчиком.

3.3.3.8.4 После ввода требуемых значений параметров синхронизации

времени прибора (в области экрана веб-интерфейса «Синхронизация времени»)

для сохранения изменений значений параметров следует нажать кнопку

«Применить» (расположенную в нижней части области «Синхронизация времени»

экрана веб-интерфейса). При этом измененные значения настроек вступят в силу.

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров сохраняются в оперативной памяти. Для сохранения

указанных настроек в энергонезависимой памяти прибора

(для исключения

пропадания вновь введенных настроек в случае перезагрузки устройства или

пропадании внешнего электропитания) следует, находясь во вкладке

«НАСТРОЙКИ» веб-интерфейса, перейти в меню «Сохранение настроек» и в

открывшемся окне нажать кнопку «Сохранить настройки».

3.3.3.9 Настройка параметров протокола МЭК 60870-5-104

3.3.3.9.1 Настройка параметров функционирования в приборе протокола

МЭК 60870-5-104 производится во вкладке веб-интерфейса

«НАСТРОЙКИ»

прибора выбором пункта меню «МЭК 60870-5-104» (рисунок 7).

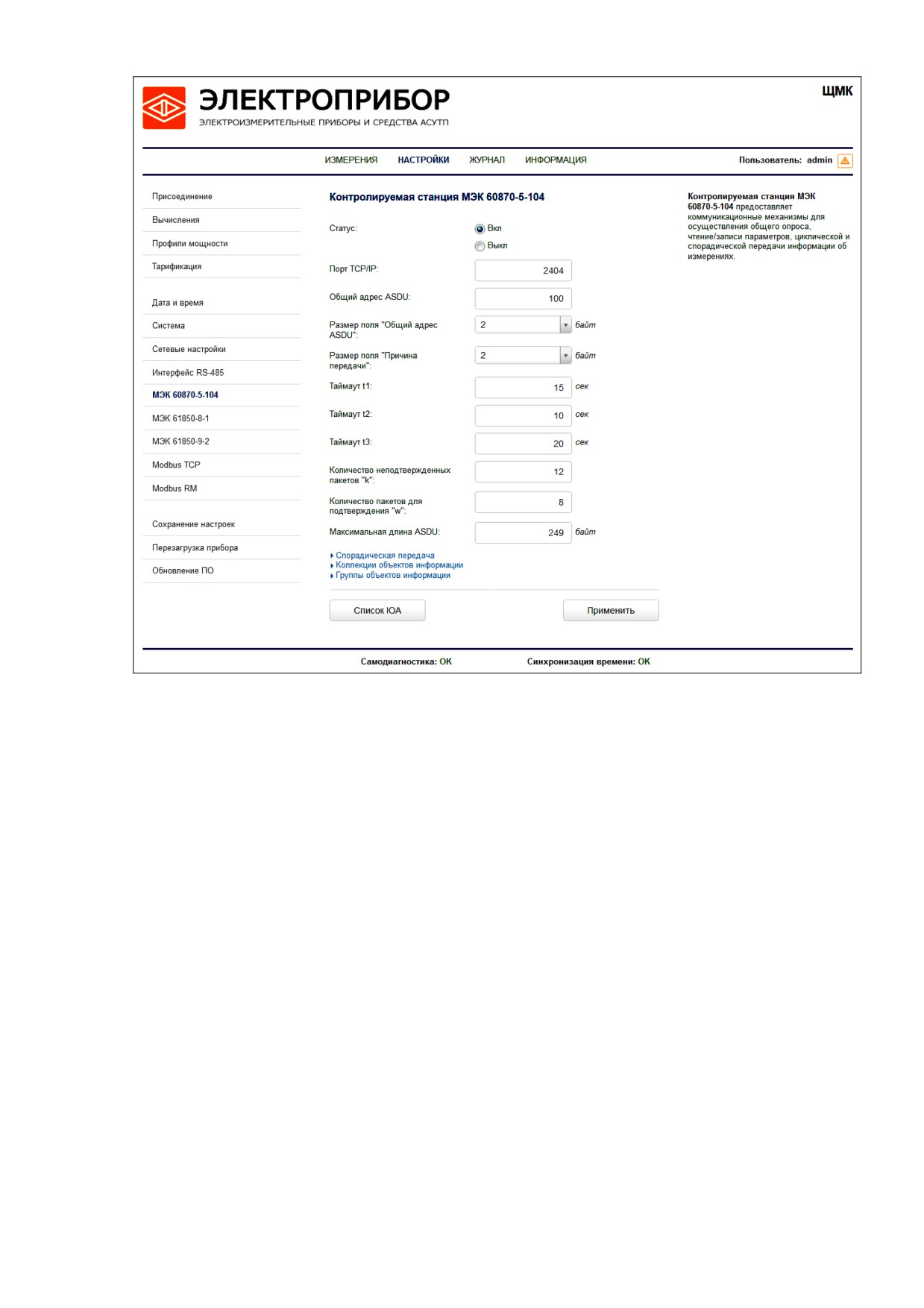

Рисунок 7 - Настройка сервиса МЭК 60870-5-104

При этом на экран выводится окно настроек, включающее в себя:

- кнопки включения/отключения в приборе (в поле экранной формы

«Статус») коммуникационного сервиса МЭК

60870-5-104

(примечание:

указанная функция

(сервис) должна быть включена в приборе, как для

обеспечения возможности передачи внешнему клиенту данных измерений,

выполненных прибором, по протоколу МЭК 60870-5-104, так и для возможности

синхронизации внутренних часов реального времени прибора с временем

контролирующей станции телемеханики по протоколу МЭК 60870-5-104);

− поля для задания общих параметров передачи данных по протоколу

МЭК 60870-5-104: порт TCP/IP (рекомендуемое значение - 2404), общий адрес

ASDU, размеры полей "Общий адрес ASDU" и "Причина передачи" в блоках

данных ASDU

(рекомендуемые значения размеров указанных полей

(Примечание 1)), параметры таймаутов (t1, t2, t3), количество неподтвержденных

пакетов (k), количество пакетов подтверждения (w), максимальная длина ASDU;

− поля для настройки параметров спорадической передачи по

протоколу МЭК 60870-5-104, коллекций объектов информации (т.е. наборов

данных, доступных для выдачи из прибора по протоколу МЭК 60870-5-104

внешнему клиенту (контролирующей станции) - см. ниже Примечание 2) и групп

объектов информации (настроек периодической передачи) - указанные поля на

экране веб-интерфейса по умолчанию скрыты в соответствующих вкладках

(«Спорадическая передача»,

«Коллекции объектов информации» и

«Группы

объектов информации»); для получения доступа к настройкам параметров из

указанных вкладок следует на экране веб-интерфейса щелкнуть мышью по

заголовку соответствующей вкладки для разворачивания области настройки

соответствующих параметров на экране (рисунок 8); подробное описание групп

параметров настройки из вкладок

«Спорадическая передача»,

«Коллекции

объектов информации» и «Группы объектов информации» приведено далее,

соответственно, в пунктах 3.3.3.9.2, 3.3.3.9.3 и 3.3.3.9.4.

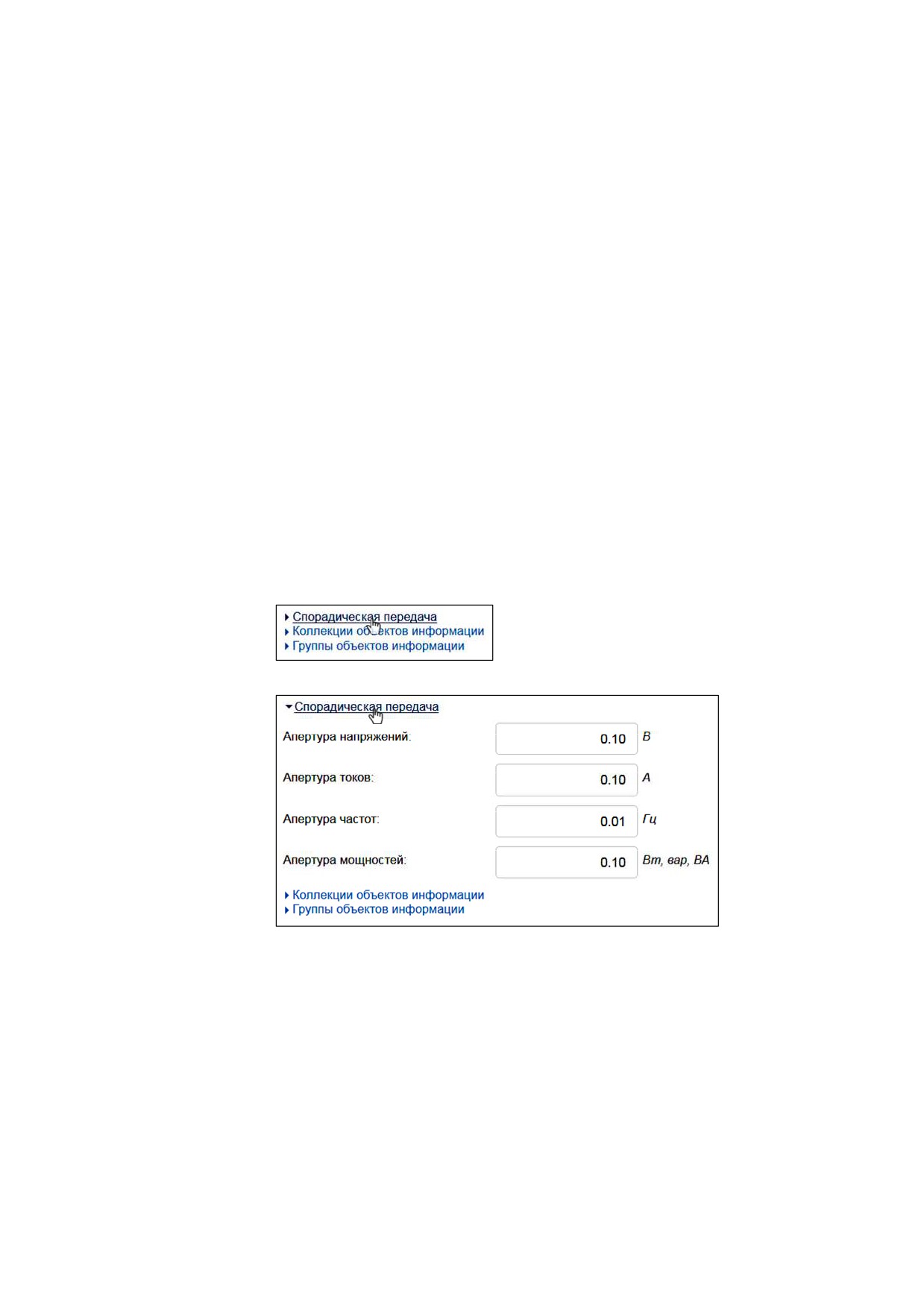

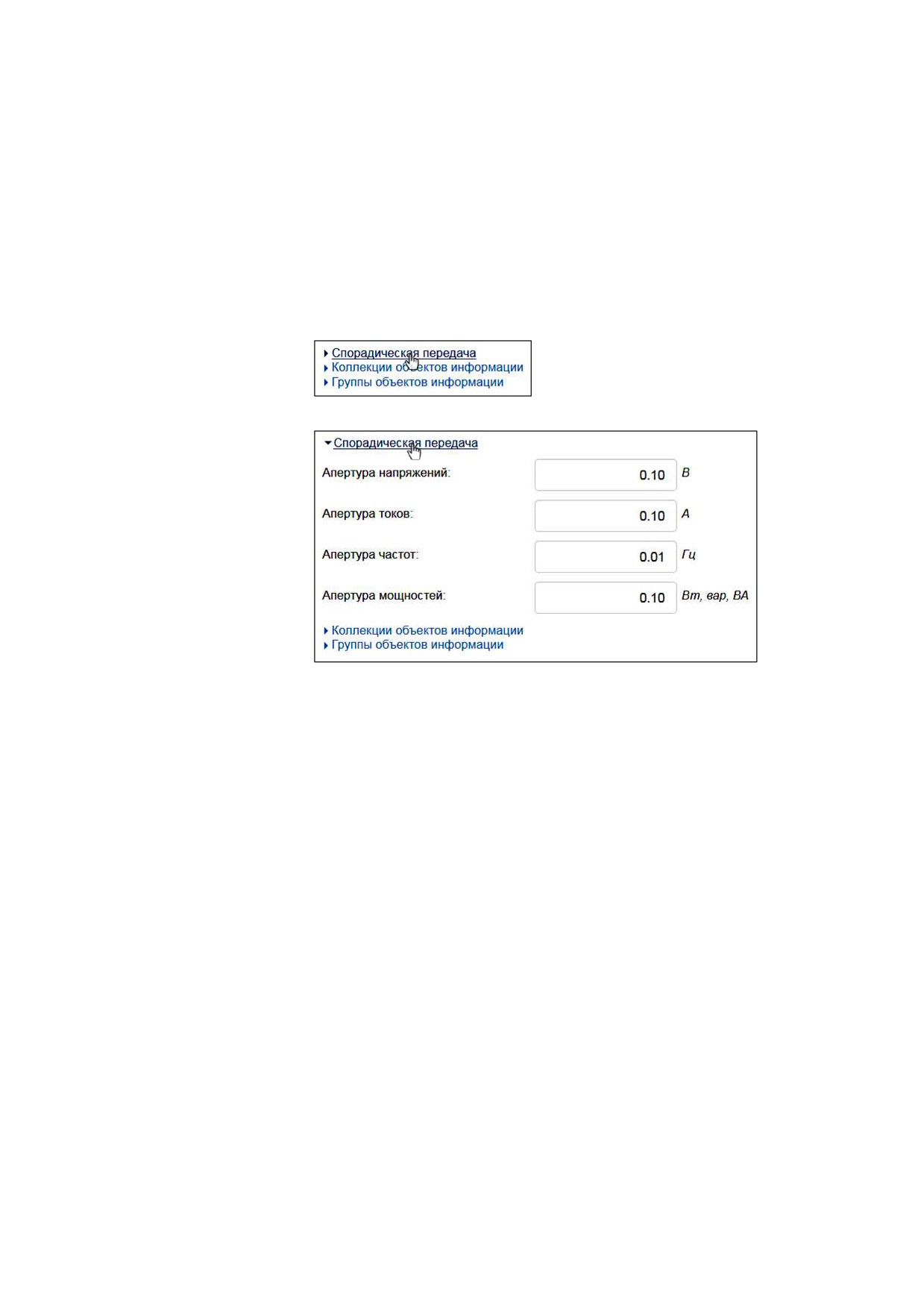

Рисунок 8 - Раскрытие вкладки «Спорадическая передача» для настройки

соответствующих параметров передачи данных по протоколу МЭК 60870-5-104

Примечание 1 - Значения «1» размеров полей "Общий адрес ASDU"

и/или "Причина передачи" могут быть указаны в случае использования

нестандартных размеров указанных полей ASDU на контролирующей станции

телемеханики по протоколу МЭК 60870-5-104.

Примечание 2 - Задание коллекций объектов информации определяет

доступность данных измерений электрических параметров из соответствующих

коллекций в приборе любым из способов передачи данных по протоколу МЭК

60870-5-104, включая опрос

(общий опрос), спорадическую и циклическую

передачу.

Перед выполнением ввода новых или изменением значений параметров

передачи данных по протоколу МЭК 60870-5-104 следует временно отключить

(если это не было сделано ранее) функцию выдачи прибором данных по

протоколу МЭК 60870-5-104. Отключение указанной функции производится

нажатием в текущем окне радио-кнопки «Выкл» в поле «Статус» экранной

формы. После этого можно ввести требуемые новые значения параметров

передачи прибором данных по протоколу МЭК 60870-5-104.

3.3.3.9.2 Настройки «Спорадической передачи» (рисунок 8) определяют

выполнение передачи прибором на контролирующую станцию телемеханики по

протоколу МЭК 60870-5-104 способом спорадической передачи измеренных

значений электрических параметров в соответствии с заданными апертурами.

При этом задаваемые апертуры напряжений, токов, частот и мощностей

обеспечивают выполнение спорадической передачи измеренных значений

электрических парамеров из числа параметров в соответствии с разделом III

приложения Е, измеряемых прибором, соответственно, в вольтах («Ед.изм.» = «В»),

амперах («Ед.изм.» = «А»), герцах («Ед.изм.» = «Гц») и в единицах измерения «Вт»,

«вар» и «ВА» (соответственно: «Ед.изм.» = «Вт», «Ед.изм.» = «вар», «Ед.изм.» =

«В·А»). Минимальная дискретность задания соответствующих апертур: напряжений

- 0,01 В, токов - 0,01 А, частот - 0,01 Гц, мощностей - 0,01 Вт/вар/ВА. Значения

соответствующих апертур по умолчанию: напряжений - 0,10 В, токов - 0,10 А,

частот - 0,01 Гц, мощностей - 0,10 Вт/вар/ВА. При установке строго нулевых

значений отдельных апертур передача прибором на контролирующую станцию

измеренных значений соответствующих электрических параметров будет

осуществляться при любых изменениях текущих значений указанных электрических

параметров в приборе.

3.3.3.9.3 Во вкладке

«Коллекции объектов информации»

(рисунок

установка соответствующих «галочек» в полях определяет доступность из прибора

по протоколу МЭК 60870-5-104 соответствующих величин из соответствующих

таблиц раздела III приложения Е

(например: установка

«галочки» в поле

«Трехфазные параметры» разрешает передачу на контролирующую станцию по

протоколу МЭК

60870-5-104 измеренных значений параметров из таблицы

«Трехфазные параметры» (IOA= 30001…30015) раздела III приложения Е; с другой

стороны, снятая «галочка» в поле «Фазные гармонические параметры» запрещает

передачу с прибора по протоколу МЭК 60870-5-104 любым способом (включая

общий опрос, спорадическую и периодическую передачу) на контролирующую

станцию измеренных значений параметров по таблице «Фазные гармонические

параметры» (IOA=10001…11200) из раздела III приложения Е).

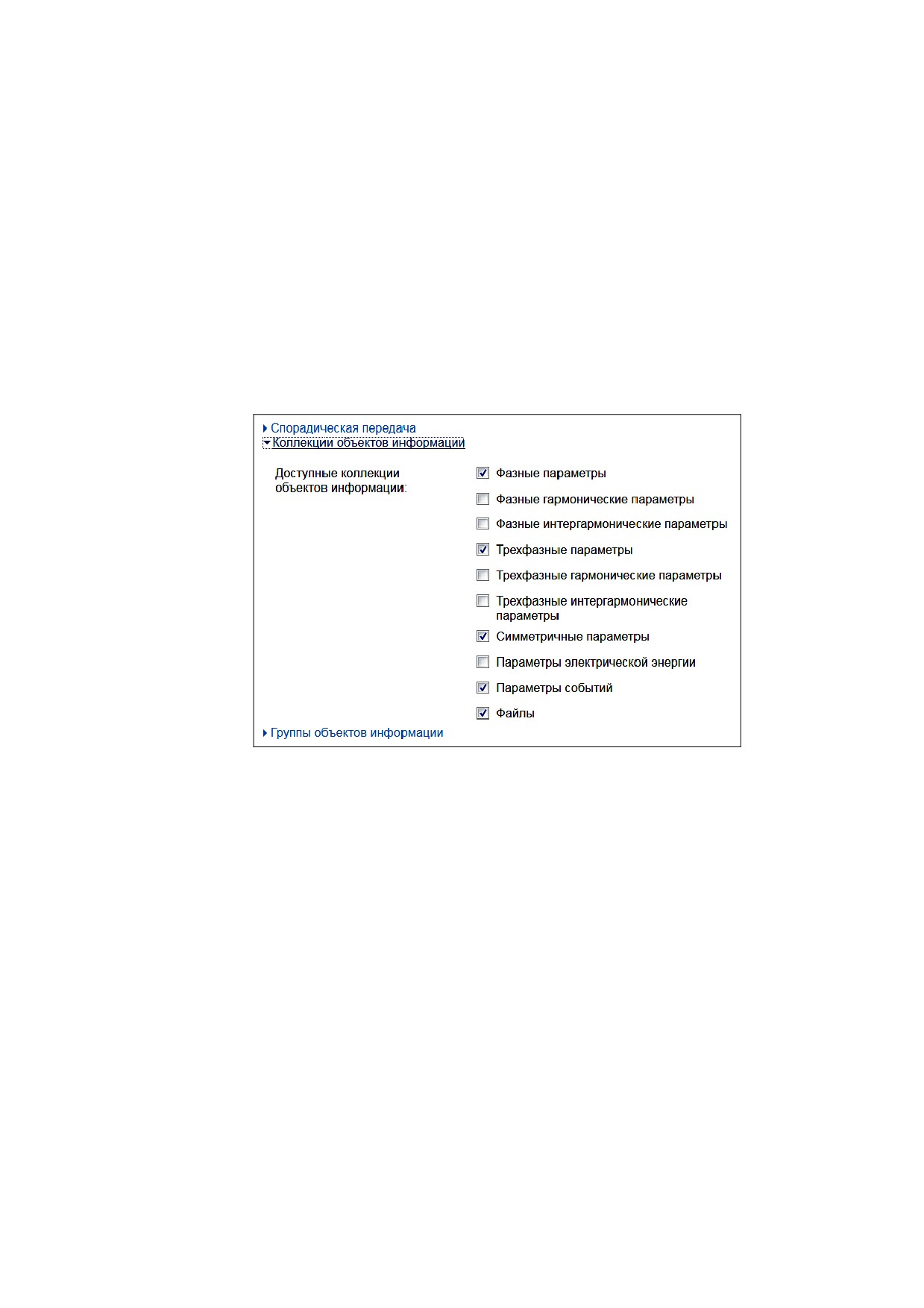

Рисунок 9 - Вкладка «Коллекции объектов информации»

3.3.3.9.4 Во вкладке

«Группы объектов информации» задаются

параметры периодической передачи данных прибором по протоколу МЭК 60870-

5-104 (рисунок 10).

Всего обеспечивается возможность задания до

16 отдельных групп

объектов информации для периодической передачи по протоколу МЭК 60870-5-

104. Для каждой группы отдельно задается периодичность посылки (в секундах)

и состав объектов информации (IOA), относящихся к данной группе объектов

информации. Указанные параметры отображаются в таблице

(рисунок

10),

соответственно, в графах «Период, с» и «Объекты информации».

Рисунок 10 - Вкладка «Группы объектов информации» (настройка параметров

периодической передачи по протоколу)

Примечание - Объекты информации в таблице (в графе «Объекты

информации») для одной или нескольких групп объектов информации могут

выделяться красным цветом

(например: рисунок

11), что означает, что

соответствующая группа объектов информации недоступна для периодической

передачи по протоколу МЭК

60870-5-104

(при этом передача объектов

информации из указанной группы периодическим способом по МЭК 60870-5-104

осуществляться не будет).

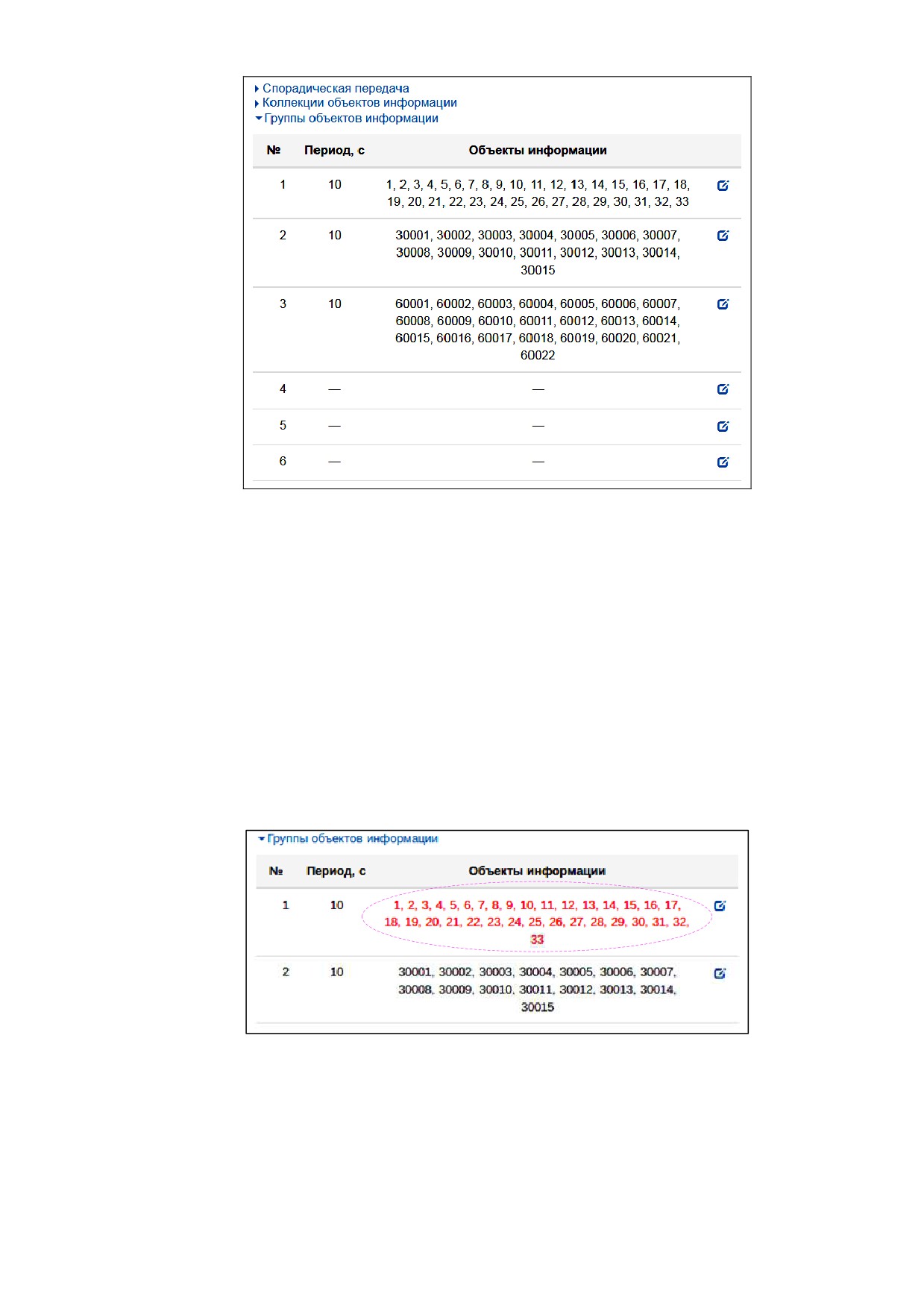

Рисунок 11 - Объекты информации в группе №1 объектов информации в таблице

выделены красным цветом - для указанной группы объектов информации

периодическая передача по МЭК 60870-5-104 осуществляться не будет

Наиболее вероятной причиной этого является установленный ранее

запрет передачи по МЭК 60870-5-104, по меньшей мере, одного из объектов в

указанной группе объектов инфомации (запрет был установлен ранее во вкладке

«Коллекции объектов информации»

(рисунок

9) снятием

«галочки» с

соответствующей коллекции объектов информации, к которой относится данный

объект; для снятия запрета следует включить соответствующие

«галочки»

коллекций в разделе «Коллекции объектов информации»).

Для редактирования параметров выбранной группы объектов информации

следует в строке, соответствующей номеру выбранной группы, нажать

(рисунок 12). При этом будет открыто окно редактирования параметров выбранной

группы (рисунок 13). Описание выполнения операций редактирования параметров

выбранной группы в окне редактирования (3.3.3.9.4.2).

Рисунок 12 - Выбор редактирования параметров группы объектов информации

передачи по протоколу МЭК 60870-5-104 на экранной форме веб-интерфейса

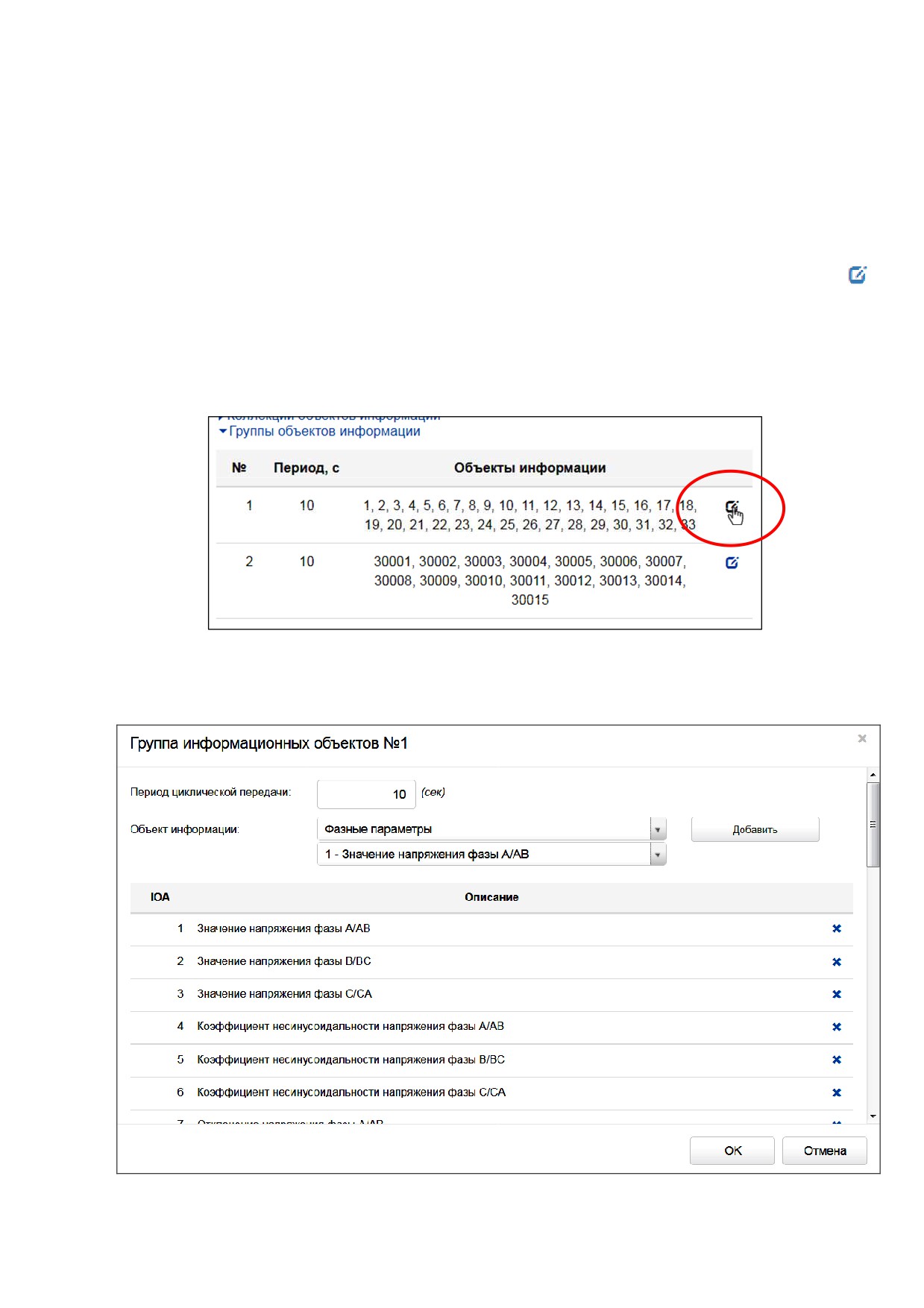

Рисунок 13 - Редактирования параметров выбранной группы объектов информации

передачи данных (периодической передачи) по протоколу МЭК 60870-5-104

3.3.3.9.4.2 В окне редактирования параметров выбранной группы

объектов информации (рисунок 13) задается периодичность посылки в секундах

(в поле

«Период циклической передачи»)

(примечание: задание нулевого

значения периодичности отключает периодическую посылку по протоколу МЭК

60870-5-104 данной группы информационных объектов).

В таблице с графами «IOA» и «Описание» (рисунок 13) отображается

перечень объектов информации, включенных в текущий момент в данную

группу объектов информации. Всего возможно добавление в одну группу до 64-х

объектов информации. Удаление объекта информации из настраиваемой группы

осуществляется кнопкой

»,

расположенной в строке таблицы,

соответствующей данному объекту информации. Для сохранения измененных

настроек группы информационных объектов следует в окне

«Группа

информационных объектов №<n>» (<n> - номер группы от 1 до 16) нажать

кнопку «ОК», расположенную в нижней части указанного окна справа.

3.3.3.9.5 После ввода новых значений параметров передачи следует

нажать кнопку «Применить» (расположенную в области отображения основной

информации на экране веб-интерфейса в нижней части экранной формы). При

этом измененные значения параметров настройки выдачи данных по протоколу

МЭК 60870-5-104 вступят в силу после повторного включения функции выдачи

данных по протоколу (нажатием радио-кнопки «Вкл» в строке «Статус»).

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров настройки функционирования в приборе протокола

МЭК 60870-5-104 сохраняются в оперативной памяти. Для сохранения

указанных настроек в энергонезависимой памяти прибора

(для исключения

пропадания вновь введенных настроек в случае перезагрузки устройства или

пропадании внешнего электропитания) следует, находясь во вкладке

«НАСТРОЙКИ» веб-интерфейса, перейти в меню «Сохранение настроек» и в

открывшемся окне нажать кнопку «Сохранить настройки».

3.3.3.10 Параметры функционирования прибора по протоколу

МЭК 61850-8-1

3.3.3.10.1 Общие сведения

Прибор обеспечивает функционирование в качестве интеллектуального

электронного устройства

(IED) в системах автоматизации подстанций в

соответствии со стандартом МЭК

61850, при этом информационное

взаимодействие с прибором обеспечивается по протоколу МЭК 61850-8-1 через

цифровой информационный интерфейс Ethernet прибора.

При осуществлении информационного взаимодействия с внешними

устройствами по протоколу МЭК 61850-8-1 прибор функционирует в качестве

сервера. При этом поддерживаются следующие механизмы передачи данных:

чтение данных (polling).

Идентификация прибора в коммуникационной сети Ethernet системы

автоматизации в соответствии со стандартом МЭК 61850 и информационное

взаимодействие по протоколу МЭК 61850-8-1 с внешними устройствами в системе

автоматизации подстанции обеспечивается через IP-адрес прибора (настроенный

предварительно в соответствии с 3.3.3.7) и сконфигурированный TCP/IP-порт

(описание настройки номера TCP/IP-порта в соответствии с 3.3.3.10.2).

Более подробные сведения о функционале и коммуникационных

возможностях прибора в части обеспечения поддержки стандарта МЭК 61850, в

т.ч. в части обеспечения информационного взаимодействия прибора с внешними

устройствами по протоколу МЭК 61850-8-1, приведены в приложении Ж.

3.3.3.10.2 Настройка параметров информационного взаимодействия по

протоколу МЭК 61850-8-1

Настройка параметров функционирования в устройстве сервера

МЭК 61850-8-1 производится во вкладке веб-интерфейса

«НАСТРОЙКИ»

выбором пункта меню «МЭК 61850-8-1». При этом на экран веб-интерфейса в

области экрана «Сервер МЭК 61850-8-1» выводится окно настроек параметров

функционирования в приборе коммуникационного сервиса МЭК

61850-8-1,

включающее в себя:

− кнопку включения/отключения в устройстве функции сервера

МЭК 61850-8-1;

− текстовое поле для задания префикса логического устройства

(в

соответствии со стандартом МЭК 61850);

− поле для настройки номера TCP-порта для информационного

взаимодействия по протоколу МЭК 61850-8-1 («Порт TCP/IP») (значение по

умолчанию - «102»).

После введения новых значений конфигурационных параметров сервера

МЭК 61850-8-1 необходимо нажать клавишу «Применить» на экране веб-

интерфейса

(в области отображения основной информации) и сохранить

настройки в энергонезависимую память прибора

(«НАСТРОЙКИ»

→

«Сохранение настроек»

→ «Сохранить настройки»). Новые параметры

применятся после перезагрузки устройства.

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров настройки функционирования в устройстве протокола

МЭК 61850-8-1 сохраняются в оперативной памяти. Для сохранения указанных

настроек в энергонезависимой памяти прибора (для исключения пропадания

вновь введенных настроек в случае перезагрузки устройства или пропадании

внешнего электропитания) следует, находясь во вкладке «НАСТРОЙКИ» веб-

интерфейса, перейти в меню «Сохранение настроек» и в открывшемся окне

нажать кнопку «Сохранить настройки».

3.3.3.11 Настройка коммуникационного сервиса Modbus TCP

Коммуникационный сервис Modbus TCP в приборе обеспечивает

функционирование прибора в качестве подчиненного устройства в сети Modbus

TCP (поверх Ethernet), с обеспечением информационного взаимодействия по

протоколу Modbus TCP с ведущим устройством (“master”/”client”), в том числе,

обеспечивает передачу по протоколу Modbus TCP ведущему устройству данных

выполненных прибором измерений.

Примечание - Более подробно механизмы работы коммуникационного

сервиса Modbus TCP описаны в разделах IV и V приложения Е данного руководства.

Настройка коммуникационного сервиса производится во вкладке веб-

интерфейса «НАСТРОЙКИ» прибора выбором пункта меню «Modbus TCP». При

этом на экран выводится окно настроек, включающее в себя:

− кнопки включения/отключения в приборе коммуникационного

сервиса («Вкл»/«Выкл»);

− поле для настройки TCP-порта (рекомендуемое для задания значение

TCP-порта - 502).

После ввода новых значений параметров настройки коммуникационного

сервиса следует нажать кнопку

«Применить»

(расположенную в области

отображения основной информации на экране веб-интерфейса в нижней части

экранной формы). Новые значения параметров настройки применятся после

сохранения конфигурации прибора в энергонезависимой памяти и перезагрузки

прибора.

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров настройки коммуникационного сервиса сохраняются в

оперативной памяти прибора. Для сохранения указанных настроек в

энергонезависимой памяти прибора

(для исключения пропадания вновь

введенных настроек в случае перезагрузки устройства или пропадании внешнего

электропитания) следует, находясь во вкладке «НАСТРОЙКИ» веб-интерфейса,

перейти в меню «Сохранение настроек» и в открывшемся окне нажать кнопку

«Сохранить настройки».

3.3.3.12 Настройка коммуникационного сервиса МЭК 61850-9-2

Настройка параметров функционирования коммуникационного сервиса

МЭК 61850-9-2, обеспечивающего выдачу прибором данных первичных

измерений тока/напряжения в цифровом виде по протоколу МЭК 61850-9-2,

осуществляется во вкладке веб-интерфейса прибора «НАСТРОЙКИ» выбором

пункта меню «МЭК 61850-9-2».

При этом на экран веб-интерфейса выводится окно настроек,

включающее в себя следующие поля:

− кнопки

«Вкл»/«Выкл»

(в поле

«Статус» экранной формы) для

включения/отключения в приборе функции выдачи прибором через интерфейс

Ethernet выходного потока МЭК

61850-9-2, содержащего данные

(сигналы)

первичных измерений тока/напряжения в цифровом виде;

− поле «APPID:» - идентификатор приложения по МЭК 61850; должен

вводиться пользователем в указанном поле в виде

16-ричного числа

(4-

разрядного, префикс «0x» - обязателен); рекомендуемые для задания значения (в

соотв. со стандартом МЭК 61850-9-2) - от 0x4000 до 0x7fff;

−

«Количество ASDU:»

- справочное поле

(недоступное для

редактирования, значение - всегда равно «8» - сигнализирует о том, что структура

данных, выдаваемых прибором по протоколу МЭК 61850-9-2, соответствует типу

“MSVCB02” в соответствии со спецификацией МЭК 61850-9-2LE);

− поле «SV ID:» - идентификатор генерируемого выходного потока

МЭК 61850-9-2 - задается текстовой строкой от 10 до 34 символов;

− поле «MAC адрес источника:» - справочное поле (не доступное для

редактирования, в указанное поле автоматически заносится значение MAC-

адреса интерфейса Ethernet прибора, с которого обеспечивается выдача

прибором выходного потока МЭК

61850-9-2; значение указанного поля

помещается в заголовки Ethernet-фреймов выходного потока (в поле “source

address“ заголовка фрейма в соотв. с IEEE 802.3));

− поле

«MAC адрес приемника:»

- настройка

“destination MAC

address” выходного потока

(в

16-ричном формате

“XX:XX:XX:XX:XX:XX”,

рекомендуемые для задания значения - в диапазоне от “01-0C-CD-04-00-00” до

“01-0C-CD-04-01-FF”);

−

“Тег VLAN:”

(кнопки

«Вкл»/«Выкл»)

- соответственно,

обеспечивает включение тега VLAN в Ethernet-фреймы генерируемого

выходного потока МЭК

61850-9-2, либо указанный тег не включается

(отсутствует) в Ethernet-фреймы выходного потока;

−

“VLAN ID” и VLAN QoS” - соответственно, поля для настройки

идентификатора VLAN и приоритета (значения указанных полей по умолчанию,

соответственно, «0» и «4»).

Примечание - Тип “MSVCB02” данных выходного потока МЭК 61850-9-2

(в соответствии со спецификацией МЭК

61850-9-2LE) характеризуется

следующими обязательными параметрами выходного потока МЭК 61850-9-2:

1) частота дискретизации данных измерений тока/напряжения в

выходном потоке - 256 срезов мгновенных значений на 1 период номинальной

частоты напряжения в измеряемой сети (что при номинальной частоте 50 Гц

соответствует количеству 12800 измерений мгновенных значений в 1 секунду);

2) количество срезов мгновенных значений токов/напряжений,

содержащихся в одном APDU выходного потока МЭК 61850-9-2 (т.е. в одном

Ethernet-фрейме выходного потока МЭК 61850-9-2) (параметр “noASDU”) равно 8.

ВНИМАНИЕ! Для обеспечения корректного воспроизведения исходных

сигналов первичных измеряемых прибором токов и напряжений в выходном потоке

МЭК 61850-9-2, прибор должен быть подключен к источнику сигнала тактовой

синхронизации 1PPS, подаваемого на вход интерфейса RS485 прибора (для прибора

ЩМК120С - на вход интерфейса №1 RS485 прибора) (требования к входному

сигналу

1PPS

- см.

3.3.3.13.4). Для этого также должен быть настроен

соответствующий интерфейс RS485 прибора (в частности, интерфейс RS485 должен

быть настроен на функционирование в режиме «вход 1PPS») - описание выполнения

операций настройки интерфейса RS485 приведено ниже в 3.3.3.13.

После ввода новых значений параметров настройки коммуникационного

сервиса МЭК 61850-9-2 следует нажать кнопку «Применить» (расположенную в

области отображения основной информации на экране веб-интерфейса в нижней

части экранной формы). Новые значения параметров настройки применятся

после сохранения конфигурации прибора в энергонезависимой памяти и

перезагрузки прибора.

Примечание

- При нажатии на кнопку

«Применить» измененные

значения параметров настройки сохраняются в оперативной памяти прибора.

Для сохранения указанных настроек в энергонезависимой памяти прибора (для

исключения пропадания вновь введенных настроек в случае перезагрузки

устройства или пропадании внешнего электропитания) следует, находясь во

вкладке

«НАСТРОЙКИ» веб-интерфейса, перейти в меню

«Сохранение

настроек» и в открывшемся окне нажать кнопку «Сохранить настройки».

3.3.3.13 Настройка параметров функционирования интерфейсов

RS485 в приборе

3.3.3.13.1 Общие сведения

Настройка параметров функционирования интерфейсов RS485 прибора

осуществляется во вкладке веб-интерфейса прибора «НАСТРОЙКИ» выбором

соответствующего пункта меню («Интерфейс RS485», «Интерфейс RS485 №1»

или «Интерфейс RS485 №2»). При этом на экран веб-интерфейса выводится окно

настроек режима работы соответствующего порта RS485 прибора (рисунок 14).

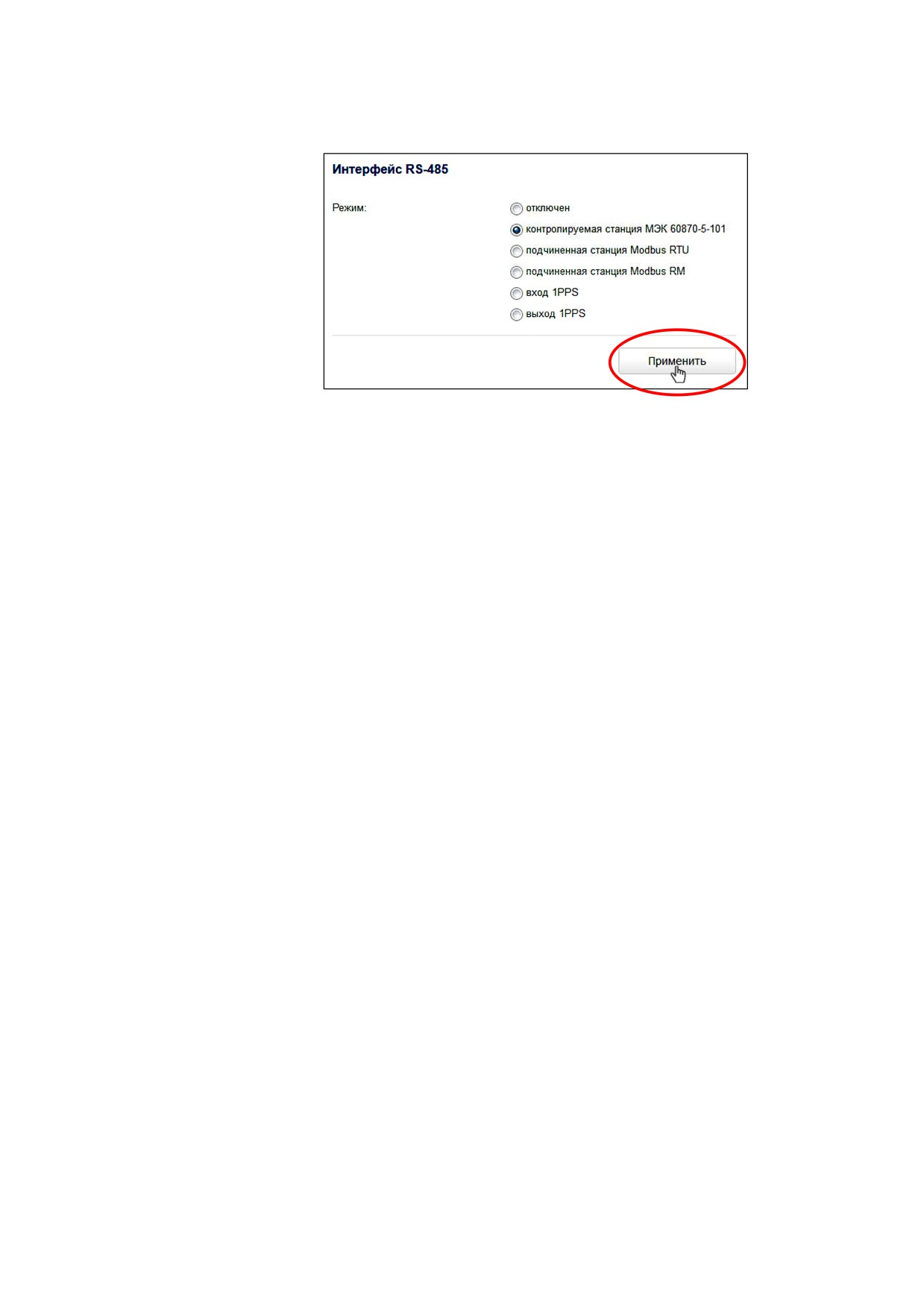

Рисунок 14 - Выбор режима работы порта (интерфейса) RS-485 прибора

Возможен выбор одного из

5-ти режимов работы порта RS485:

1) «контролируемая станция МЭК 60870-5-101»; 2) «подчиненная станция Modbus

RTU»; 3) «подчиненная станция Modbus RM»; 4) «вход 1PPS»; 5) «выход 1PPS»

(для прибора с двумя портами RS485 выбор режимов «вход 1PPS» и «выход

1PPS» возможен только для порта (интерфейса) прибора RS485 с номером 1

(«Интерфейс RS485 №1»)). Выбор «отключен» (рисунок 14) полностью отключает

функционирование соответствующего порта RS485 в приборе.

Примечание - В режиме «подчиненная станция Modbus RM» порта RS485

устройство функционирует через данный порт RS485 в качестве ведомого

устройства (“slave”) по специализированному протоколу Modbus RM. Протокол

Modbus RM обеспечивает передачу с приборов учета электроэнергии в системы

учета верхнего уровня (ИВК) расширенных наборов данных учета электроэнергии

(например: данные накопительных итогов за прошлые периоды (помимо текущих

значений накопительных итогов), а также данные приращений электроэнергии за

прошедшие периоды времени). В качестве ведущего устройства (“master”) по

протоколу Modbus RM при этом может быть использован, например, контроллер

телемеханики ЭЛКТ, поддерживающий указанный протокол.

После выбора режима работы для данного порта RS485 следует нажать

кнопку «Применить» (рисунок 14) для перехода к заданию отдельных параметров

функционирования выбранного режима работы порта. При этом поля для

настройки параметров выбранного режима работы порта будут выведены ниже

(рисунок 15). Описание операций настройки параметров отдельных режимов

работы порта RS485 подробно описано ниже в соответствующих подпунктах.

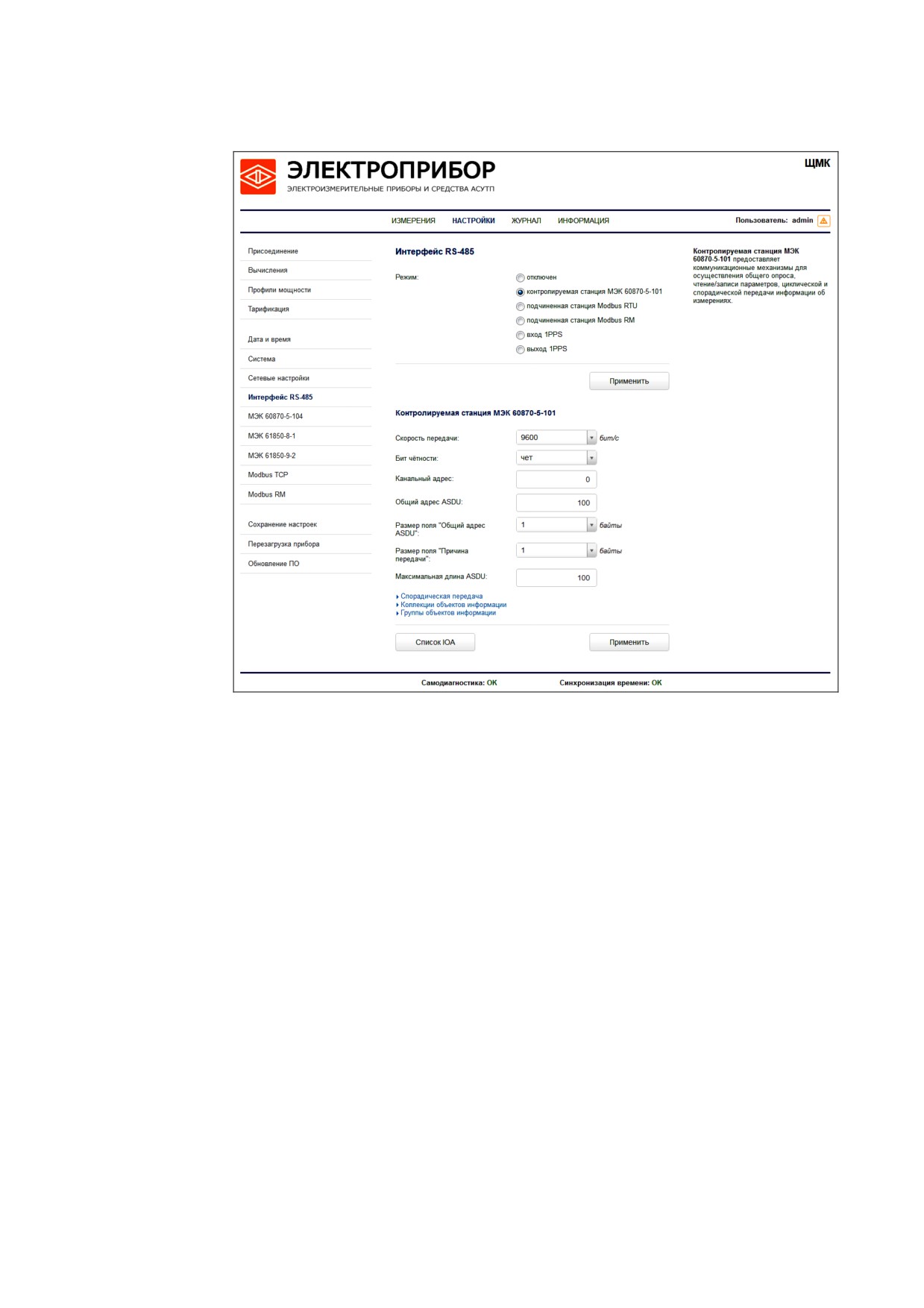

Рисунок 15 - Настройка параметров заданного режима работы порта RS-485

(на примере режима работы порта «контролируемая станция МЭК 60870-5-101»)

3.3.3.13.2 Описание параметров настройки режима МЭК 60870-5-101

работы интерфейса RS485 прибора

Поля для настройки параметров режима работы порта «контролируемая

станция МЭК 60870-5-101» интерфейса RS-485 включают поля (рисунок 15):

− поля для задания общих параметров передачи данных по протоколу

МЭК 60870-5-101: скорость передачи, бит четности, канальный адрес, общий

адрес ASDU, размеры полей "Общий адрес ASDU" и "Причина передачи" в

блоках данных ASDU, максимальная длина ASDU;

− поля для настройки параметров спорадической передачи по

протоколу МЭК 60870-5-101, коллекций объектов информации (т.е. наборов

данных, доступных для выдачи из прибора по протоколу МЭК 60870-5-101

внешнему клиенту (контролирующей станции)) и групп объектов информации

(настроек периодической передачи по протоколу МЭК 60870-5-101) - указанные

поля на экране веб-интерфейса по умолчанию скрыты в соответствующих

вкладках

(«Спорадическая передача»,

«Коллекции объектов информации» и

«Группы объектов информации»); для получения доступа к настройкам

параметров из указанных вкладок следует на экране веб-интерфейса щелкнуть

мышью по заголовку соответствующей вкладки для разворачивания области

настройки соответствующих параметров на экране (рисунок 16).

Рисунок 16 - Раскрытие вкладки «Спорадическая передача» для настройки

соответствующих параметров передачи данных по протоколу МЭК 60870-5-101

При этом настройка параметров во вкладках «Спорадическая передача»,

«Коллекции объектов информации» и

«Группы объектов информации»

осуществляется полностью аналогично соответствующим настройкам во вкладках

МЭК 60870-5-104 (соответственно 3.3.3.9.2, 3.3.3.9.3 и 3.3.3.9.4, с тем отличием,

что настройки осуществляются для МЭК 60870-5-101, а не МЭК 60870-5-104), при

этом настройка указанных параметров - апертур (во вкладке «Спорадическая

передача»), коллекций и групп объектов информации - для МЭК 60870-5-101

выполняется полностью независимо в приборе от указанных настроек (апертур,

коллекций и групп объектов информации) для МЭК 60870-5-104.

Примечание - Задание коллекций объектов информации определяет

доступность данных измерений электрических параметров из соответствующих

коллекций в приборе любым из способов передачи данных по протоколу МЭК

60870-5-101, включая опрос

(общий опрос), спорадическую и циклическую

передачу.

После изменения настроек режима работы порта RS485 прибора

необходимо нажать клавишу «Применить» на экране веб-интерфейса (в области

отображения основной информации в нижней части экрана) и сохранить

настройки в энергонезависимую память прибора

(«НАСТРОЙКИ»

→

«Сохранение настроек»

→ «Сохранить настройки»). Новые параметры

применятся после перезагрузки устройства.

3.3.3.13.3 Настройка параметров режима Modbus RTU интерфейса

RS485

Поля для настройки параметров режима работы порта «подчиненная

станция Modbus RTU» интерфейса RS485 включают поля «Скорость передачи»,

«Бит четности»,

«Адрес

(slave ID)»,

«Таймаут окончания фрейма». После

изменения настроек режима работы порта необходимо нажать клавишу

«Применить» на экране веб-интерфейса

(в области отображения основной

информации в нижней части экрана) и сохранить настройки в

энергонезависимую память прибора («НАСТРОЙКИ» → «Сохранение настроек»

→ «Сохранить настройки»). Новые параметры применятся после перезагрузки

устройства.

3.3.3.13.4 Настройка параметров режима «вход 1PPS» интерфейса

RS485

Сигнал

1PPS, подаваемый на вход интерфейса RS485 прибора,

необходим для корректного выполнения прибором ЩМК функции генерации

выходного цифрового потока МЭК

61850-9-2, содержащего данные

производимых прибором измерений тока/напряжения. Для этого прибор ЩМК

должен быть подключен к соответствующему источнику сигнала 1PPS через

интерфейс RS485.

Поля для настройки параметров режима работы порта «вход 1PPS»

интерфейса RS485 включают поля «Смещение компенсации» и «Фронт сигнала».

Задание смещения компенсации позволяет скомпенсировать задержу

времени передачи импульса сигнала 1PPS от источника сигнала к приемнику.

Значение настройки

«Фронт сигнала»

(по умолчанию

«передний

фронт») следует поменять на

«задний фронт» для обеспечения корректной

синхронизации прибора в случае, если входные импульсы

1PPS имеют

отрицательную полярность.

После изменения настроек режима

«вход

1PPS» работы порта

необходимо нажать клавишу «Применить» на экране веб-интерфейса (в области

отображения основной информации в нижней части экрана) и сохранить

настройки в энергонезависимую память прибора

(«НАСТРОЙКИ»

→

«Сохранение настроек»

→ «Сохранить настройки»). Новые параметры

применятся после перезагрузки устройства.

3.3.3.13.5 Настройка параметров режима «выход 1PPS» интерфейса

RS485

Примечание

- Режим

«выход

1PPS» обеспечивает возможность

выполнения прибором функции источника сигналов тактовой синхронизации

1PPS на объекте. При этом обеспечивается возможность выполнения

синхронизации данных измерений тока и напряжения в двух и более потоках

МЭК

61850-9-2, генереруемых одновременно несколькими различными

устройствами на объекте.

Для настройки параметров режима работы порта

«выход

1PPS»

интерфейса RS485 имеется поле

«Фронт сигнала». Рекомендуемое по

умолучанию значение указанной настройки

«передний фронт». Данное

значение настройки допускается менять на «задний фронт», например, в случае,

когда в других приборах - приемниках сигнала 1PPS - на объекте настроена

синхронизация с сигналом 1PPS по заднему фронту сигнала.

3.4 Порядок работы

3.4.1 Подать питание на прибор, на несколько секунд загораются

единичные светодиодные индикаторы, расположенные на лицевой панели

прибора в верхнем правом углу, затем загораются остальные единичные и

цифровых индикаторы.

3.4.2 Выдержать прибор в течение времени установления рабочего

режима (30 мин).

Выбрать необходимый режим вывода на цифровые индикаторы

отображаемых параметров.

3.4.3 Подать входные сигналы на прибор.

3.4.4 На цифровых индикаторах должны отображаться значения,

соответствующие входным сигналам, текущему окну отображения и

сконфигурированному диапазону показаний.

3.5 Работа с лицевой панелью прибора

3.5.1 Общие сведения

Лицевая панель прибора предназначена для обеспечения визуального

отображения персоналу электроустановки текущих измеряемых значений

параметров режима электрической сети и параметров режима электрического

присоединения, на котором установлен прибор, отображения текущих

измеряемых прибором значений ПКЭ, отображение текущих показаний

счетчиков активной/реактивной энергии (накопительных итогов) прибора по

отдельным тарифам (для ЩМК120С) и др.

Отображение значений измеряемых параметров и ПКЭ (а также показаний

счетчиков активной/реактивной энергии

- для ЩМК120С) обеспечивается

посредством LED-индикаторов, размещенных на лицевой панели прибора (в том

числе, посредством цифровых семисегментных и единичных LED-индикаторов).

3.5.2 Лицевая панель приборов ЩМК96

3.5.2.1 Схема расположения LED-индикаторов на лицевой панели с

указанием назначения отдельных индикаторов приведена на рисунке 17.

Индикаторы «k», «M», «%» показывают размерность отображаемых

величин. Действуют одновременно на все три отображаемые величины

(в

верхней, средней и нижней строке цифр соответственно). Индикация «k»/«M»

может динамически изменяться при изменении значений отображаемых величин.

Индикатор «%» загорается только в режиме отображения измеряемых значений

суммарного коэффициента гармонических составляющих напряжения по

отдельным фазам (K_U).

Индикаторы «L₁», «L₂» и «L₃» загораются в случае снижения значения

измеряемого фазного напряжения соответственно по фазе А, В или С ниже 10 %

U_ф.ном (нижнего порога величины фазного напряжения, измеряемого прибором с

нормированной погрешностью).

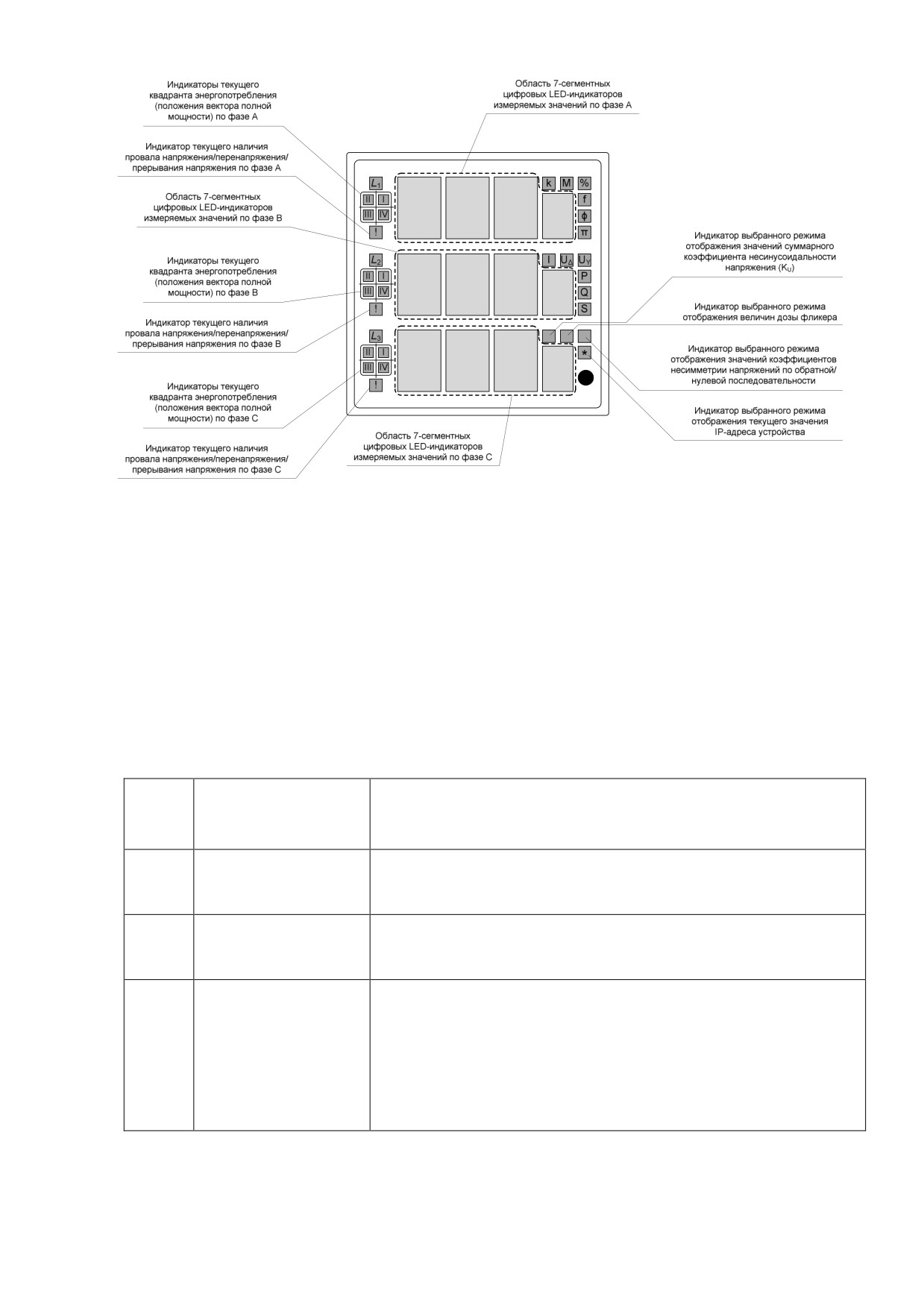

Рисунок 17 - Схема расположения светодиодных индикаторов на лицевой панели

прибора ЩМК96 с указанием назначения отдельных индикаторов

3.5.2.2 Режимы отображения

Прибор имеет тринадцать основных режимов отображения (перечень

режимов приведен в таблице 15). Переключение режимов отображения прибора

осуществляется кнопкой, расположенной на лицевой панели в правом нижнем углу.

Таблица 15

№

Сигнализирующий

режима

индикатор

Описание режима отображения

п/п

(на лиц. панели)

Отображается измеренное значение частоты в герцах

«f»

(одинаковое по всем трем фазам). Точность отображения - два

знака после десятичной точки.

Отображается значение коэффициента мощности cos(φ) по

«φ»

отдельным фазам. Точность отображения значений

коэффициента мощности - три знака после десятичной точки.

Отображается значение угла между напряжениями основной

частоты в градусах.

Верхняя строка цифр - угол между фазами A и B

«π»

Средняя строка цифр - угол между фазами B и C

Нижняя строка цифр - угол между фазами C и A

Точность отображения значений - один знак после десятичной

точки.

Продолжение таблицы 15

№

Сигнализирующий

режима

индикатор

Описание режима отображения

п/п

(на лиц. панели)

Отображается значение силы тока по каждой фазе в амперах

(килоамперах, мегаамперах).

Индикаторы «k»/«M» динамически переключаются при

превышении отображаемого значения 999.9 хотя бы по одной

«I»

фазе. Переключение в обратную сторону происходит при

снижении отображаемых значений ниже 0.999^+0.0005 по всем

трем фазам.

Положение десятичной точки выбирается динамически.

Отображает значение линейного (междуфазного) напряжения в

вольтах (киловольтах, мегавольтах).

Верхняя строка цифр - напряжение между фазами A и B

Средняя строка цифр - напряжение между фазами B и C

Нижняя строка цифр - напряжение между фазами C и A

«U_Δ»

Индикаторы «k»/«M» динамически переключаются при

превышении отображаемого значения 999.9 хотя бы по одной

фазе. Переключение в обратную сторону происходит при

снижении отображаемых значений ниже 0.999^+0.0005 по всем

трем фазам.

Положение десятичной точки выбирается динамически.

Отображает значение фазного напряжения по отдельным фазам

в вольтах (киловольтах, мегавольтах).

Индикаторы «k»/«M» динамически переключаются при

превышении отображаемого значения 999.9 хотя бы по одной

«U_Y»

фазе. Переключение в обратную сторону происходит при

снижении отображаемых значений ниже 0.999^+0.0005 по всем

трем фазам.

Положение десятичной точки выбирается динамически.

Отображаются значения активной мощности по отдельным

фазам в ваттах (киловаттах, мегаваттах).

Индикаторы «k»/«M» динамически переключаются при

превышении отображаемого значения 999.9 хотя бы по одной

«P»

фазе. Переключение в обратную сторону происходит при

снижении отображаемых значений ниже 0.999^+0.0005 по всем

трем фазам.

Положение десятичной точки выбирается динамически.

Отображаются значения реактивной мощности по отдельным

фазам в единицах «вар» («квар», «Мвар»).

Индикаторы «k»/«M» динамически переключаются при

превышении отображаемого значения 999.9 хотя бы по одной

«Q»

фазе. Переключение в обратную сторону происходит при

снижении отображаемых значений ниже 0.999^+0.0005 по всем

трем фазам.

Положение десятичной точки выбирается динамически.

Окончание таблицы 15

№

Сигнализирующий

режима

индикатор

Описание режима отображения

п/п

(на лиц. панели)

Отображаются значения полной мощности по отдельным

фазам в единицах «ВА» (вольт-ампер) («кВА» (киловольт-

ампер),

«МВА» (мегавольт-ампер)).

Индикаторы «k»/«M» динамически переключаются при

«S»

превышении отображаемого значения 999.9 хотя бы по одной

фазе. Переключение в обратную сторону происходит при

снижении отображаемых значений ниже 0.999^+0.0005 по всем

трем фазам.

Положение десятичной точки выбирается динамически.

Отображаются значения суммарного коэффициента

гармонических составляющих напряжения по отдельным фазам

«THD»

в процентах.

Положение десятичной точки выбирается динамически.

Отображаются измеренные значения кратковременной дозы

фликера по отдельным фазам за последний полностью

«PST»

прошедший 10-минутный интервал астрономического времени.

Положение десятичной точки выбирается динамически.

Отображаются текущие значения напряжения обратной и

нулевой последовательности (в верхней и средней строке цифр

соответственно, в нижней строке цифр не отображается

ничего).

«UNB»

Индикаторы «k»/«M» динамически переключаются при

превышении хотя бы одного отображаемого значения 999.9.

Переключение в обратную сторону происходит при снижении

обоих отображаемых значений напряжений ниже 0.999^+0.0005.

Положение десятичной точки выбирается динамически.

Отображение текущего IP-адреса устройства в числовом

формате «xxx.xxx.xxx.xxx».

При этом в верхней строке цифр отображаются по порядку

(если смотреть слева направо) 1-ая, 4-ая, 7-ая и 10-ая цифры. В

«*»

средней строке цифр отображаются по порядку (если смотреть

слева направо) 2-ая, 5-ая,

8-ая и 12-ая цифры IP-адреса. В нижней строке цифр на

лицевой панели отображаются по порядку (если смотреть слева

направо) 3-ая, 6-ая, 9-ая и 12-ая цифры IP-адреса.

3.5.3 Лицевая панель прибора ЩМК120С

3.5.3.1 Схема расположения LED-индикаторов на лицевой панели

прибора приведена на рисунке 18.

3.5.3.2 Индикаторы «k»,

«M», «%», расположенные в верхней части

лицевой панели, показывают размерность величин, отображаемых в трех группах

основных семисегментых цифровых LED-индикаторов. Действуют одновременно

на все три отображаемые величины (в первой, второй и третей строке цифр

соответственно). Индикация

«k»/«M» может динамически изменяться при

изменении значений отображаемых величин. Индикатор «%» загорается только в

режиме отображения измеряемых значений суммарного коэффициента

гармонических составляющих напряжения по отдельным фазам (K_U).

Примечание - Элементы, обозначенные на рисунке звездочкой («*»), относятся к функции

обеспечения счетчиками прибора коммерческого/технического учета активной/реактивной

электрической энергии.

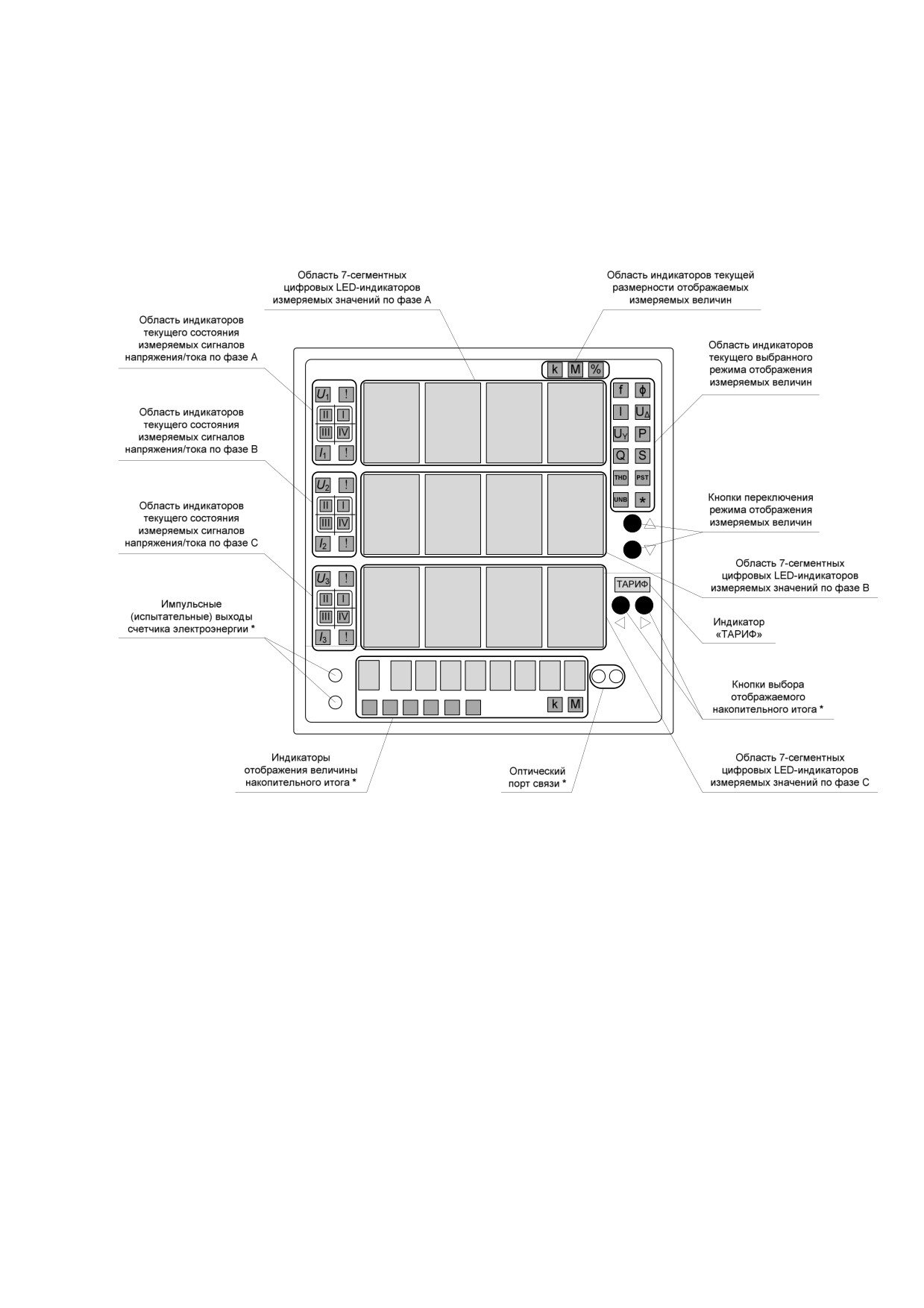

Рисунок 18 - Схема расположения светодиодных индикаторов и кнопок управления

на лицевой панели прибора ЩМК120С с указанием назначения отдельных индикаторов

3.5.3.3 Режимы отображения измеряемых величин параметров и ПКЭ

Прибор имеет двенадцать основных режимов отображения текущих

значений измеряемых величин и ПКЭ в соответствии с таблицей 16. В каждом из

указанных режимов в трех основных группах семисегментых цифровых LED-

индикаторов отображаются текущие измеряемые прибором величины электрических

параметров или ПКЭ, соответствующие данному выбранному режиму отображения.

Выбор режима отображения осуществляется кнопками переключения режима,

расположенными на лицевой панели справа. Для сигнализации текущего выбранного

режима отображения прибора используются единичные LED-индикаторы,

расположенные в правой части лицевой панели (индикаторы «f», «φ», «I», «U_Δ»,

«U_Y», «P», «Q», «S», «THD», «PST», «UNB», «*» - рисунок 18).

Таблица 16

№

Сигнализирующий

режима

индикатор

Описание режима отображения

п/п

(на лиц. панели)

Отображается измеренное значение частоты в герцах (одинаковое

«f»

по всем трем фазам). Точность отображения - два знака после

десятичной точки.

Отображается значение коэффициента мощности cos(φ) по

«φ»

отдельным фазам. Точность отображения значений коэффициента

мощности - три знака после десятичной точки.

Отображается значение силы тока по каждой фазе в амперах

(килоамперах, мегаамперах).

Индикаторы «k»/«M» динамически переключаются при

«I»

превышении отображаемого значения 999.9 хотя бы по одной фазе.

Переключение в обратную сторону происходит при снижении

отображаемых значений ниже 0.999^+0.0005 по всем трем фазам.

Положение десятичной точки выбирается динамически.

Отображает значение линейного (междуфазного) напряжения в

вольтах (киловольтах, мегавольтах).

Верхняя строка цифр - напряжение между фазами A и B

Средняя строка цифр - напряжение между фазами B и C

Нижняя строка цифр - напряжение между фазами C и A

«U_Δ»

Индикаторы «k»/«M» динамически переключаются при

превышении отображаемого значения 999.9 хотя бы по одной фазе.

Переключение в обратную сторону происходит при снижении

отображаемых значений ниже 0.999^+0.0005 по всем трем фазам.

Положение десятичной точки выбирается динамически.

Отображает значение фазного напряжения по отдельным фазам в

вольтах (киловольтах, мегавольтах).

Индикаторы «k»/«M» динамически переключаются при

«U_Y»

превышении отображаемого значения 999.9 хотя бы по одной фазе.

Переключение в обратную сторону происходит при снижении

отображаемых значений ниже 0.999^+0.0005 по всем трем фазам.

Положение десятичной точки выбирается динамически.

Отображаются значения активной мощности по отдельным фазам в

ваттах (киловаттах, мегаваттах).

Индикаторы «k»/«M» динамически переключаются при

«P»

превышении отображаемого значения 999.9 хотя бы по одной фазе.

Переключение в обратную сторону происходит при снижении

отображаемых значений ниже 0.999^+0.0005 по всем трем фазам.

Положение десятичной точки выбирается динамически.

Окончание таблицы 16

№

Сигнализирующий

режима

индикатор

Описание режима отображения

п/п

(на лиц. панели)

Отображаются значения реактивной мощности по отдельным фазам

в единицах «вар» («квар», «Мвар»).

Индикаторы «k»/«M» динамически переключаются при

«Q»

превышении отображаемого значения 999.9 хотя бы по одной фазе.

Переключение в обратную сторону происходит при снижении

отображаемых значений ниже 0.999^+0.0005 по всем трем фазам.

Положение десятичной точки выбирается динамически.

Отображаются значения полной мощности по отдельным фазам в

единицах «ВА» (вольт-ампер) («кВА» (киловольт-ампер), «МВА»

(мегавольт-ампер)).

Индикаторы «k»/«M» динамически переключаются при

«S»

превышении отображаемого значения 999.9 хотя бы по одной фазе.

Переключение в обратную сторону происходит при снижении

отображаемых значений ниже 0.999^+0.0005 по всем трем фазам.

Положение десятичной точки выбирается динамически.

Отображаются значения суммарного коэффициента гармонических

составляющих напряжения по отдельным фазам в процентах.

«THD»

Положение десятичной точки выбирается динамически.

Отображаются измеренные значения кратковременной дозы

фликера по отдельным фазам за последний полностью прошедший

«PST»

10-минутный интервал астрономического времени.

Положение десятичной точки выбирается динамически.

Отображаются текущие значения напряжения обратной и нулевой

последовательности (в верхней и средней строке цифр

соответственно, в нижней строке цифр не отображается ничего).

Индикаторы «k»/«M» динамически переключаются при

«UNB»

превышении хотя бы одного отображаемого значения 999.9.

Переключение в обратную сторону происходит при снижении

обоих отображаемых значений напряжений ниже 0.999^+0.0005.

Положение десятичной точки выбирается динамически.

Отображение текущего IP-адреса устройства в числовом формате

«xxx.xxx.xxx.xxx».

При этом в верхней строке цифр отображаются по порядку (если

смотреть слева направо) 1-ая, 4-ая, 7-ая и 10-ая цифры. В средней

«*»

строке цифр отображаются по порядку (если смотреть слева

направо) 2-ая, 5-ая, 8-ая и 12-ая цифры IP-адреса. В нижней строке

цифр на лицевой панели отображаются по порядку (если смотреть

слева направо) 3-ая, 6-ая, 9-ая и 12-ая цифры IP-адреса.

3.5.3.4 Указанные двенадцать режимов полностью аналогичны

соответствующим режимам отображения прибора ЩМК96 (за исключением

режима отображения «π» - текущие значения фазовых углов между фазными

напряжениями основной частоты, который в данном исполнении отсутствует),

при этом указанные режимы функционируют полностью аналогично

соответствующим режимам отображения прибора ЩМК96.

3.5.3.5 Области индикаторов текущего состояния измеряемых сигналов

тока/напряжения по соответствующей фазе прибора включают в себе

индикаторы, приведенные на рисунке 19.

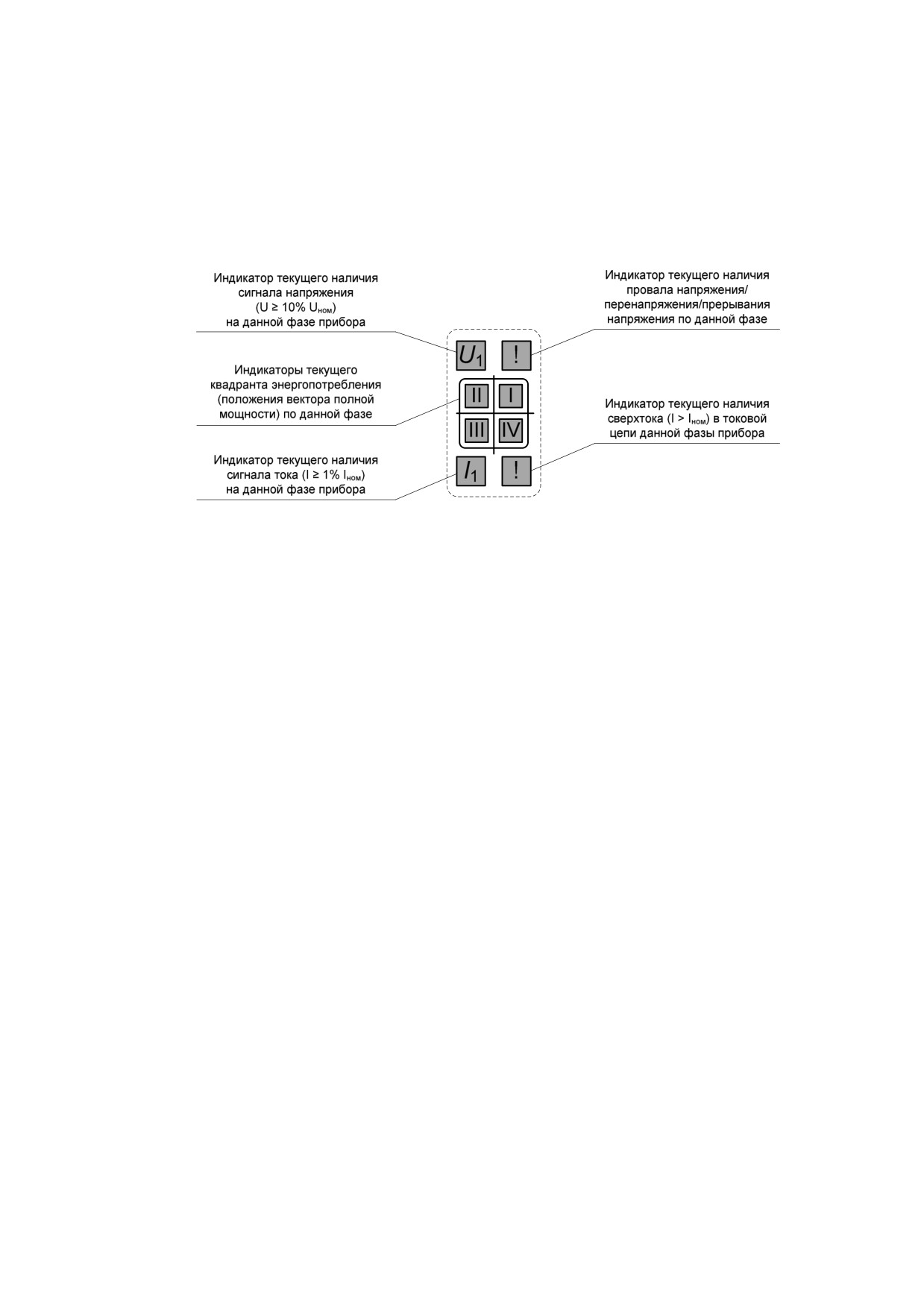

Рисунок 19 - Область лицевой панели с LED-индикаторами текущего состояния

измеряемых сигналов напряжения/тока по соответствующей фазе

(в приведенном на рисунке примере - фазы А)

3.5.4 Элементы лицевой панели прибора ЩМК120С для

отображения данных и управления режимами коммерческого/технического

учета электроэнергии

3.5.4.1 Указанные элементы лицевой панели обозначены на рисунке 18

звездочкой («*»). Указанные элементы включают в себя:

1) светодиодные индикаторы отображения выбранной пользователем

величины накопительного итога по электроэнергии (активной, реактивной, с

учетом направления (принятой/отданной) и др.);

2) кнопки выбора отображаемой величины накопительного итога по

электроэнергии;

3) импульсные (испытательные) выходы счетчика электроэнергии;

4) оптический порт связи

- для подключения к прибору внешнего

устройства, обеспечивающего, в частности, конфигурирование учетных функций

в приборе (например, настройку тарифного расписания), считывание данных

учета электроэнергии с прибора и др. (3.5.4.4).

Светодиодные индикаторы отображения величины накопительного

итога и кнопки выбора отображаемой величины накопительного итога подробно

описаны далее в 3.5.4.2.

3.5.4.2 Состав светодиодных индикаторов отображения величины

накопительного итога на лицевой панели прибора приведен на рисунке 20.

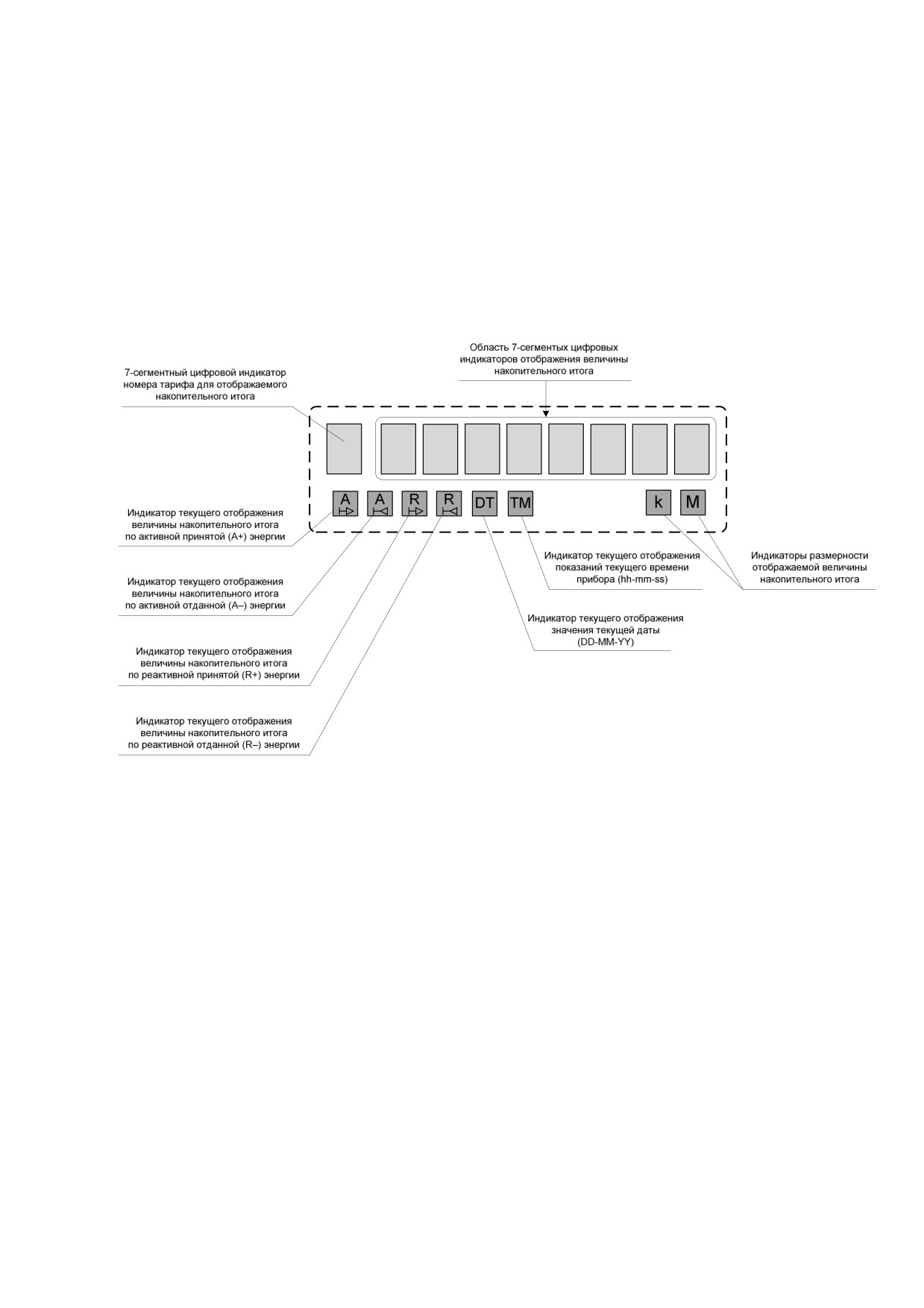

Рисунок 20 - Индикаторы отображения величины накопительного итога

на лицевой панели прибора

В области семисегментных цифровых индикаторов отображения

величины накопительного итога отображается текущая выбранная

пользователем величина накопительного итога (по активной либо реактивной

энергии, с учетом направления (принятая/отданная энергия) и по выбранному

тарифу), либо может отображаться следующая информация:

- текущая дата прибора (по показаниям внутренних часов прибора);

- текущее время счетчика (по показаниям внутренних часов прибора);

- номер действующего тарифа.

Выбор вида информации, отображаемой в области семисегментных

индикаторов, осуществляется посредством кнопок, расположенных на лицевой

панели справа («кнопки выбора отображаемого накопительного итога» на рисунке

18). При нажатии на одну из кнопок (левую или правую) осуществляется переход

между различными режимами отображения данных в области семисегментых

индикаторов (перечень режимов отображения приведен в таблице 17).

Таблица 17 - Режимы отображения данных в области 7-сегментных цифровых

индикаторов отображения величины накопительного итога

Индикатор на лиц.

№

панели¹, сигнализи-

режима

Описание режима отображения

рующий о выборе

п/п

данного режима

Отображение накопительного итога по активной принятой

энергии (A+) по текущему выбранному тарифу

Отображение накопительного итога по активной отданной

энергии (A-) по текущему выбранному тарифу

Отображение накопительного итога по реактивной принятой

энергии (R+) по текущему выбранному тарифу

Отображение накопительного итога по реактивной отданной

энергии (R-) по текущему выбранному тарифу

Отображение текущей даты прибора (YYYY.MM.DD) (по

«DT»

показаниям внутренних часов реального времени прибора)

Отображение:

- показаний текущего времени счетчика (hh.mm.ss)

(по внутренним часам реального времени прибора);

«TM»

- номера действующего в текущий момент времени тарифа по

электроэнергии (отображается крайней правой цифрой в ряду

7-сегментных цифровых индикаторов).

¹ Индикаторы расположены в нижней части лицевой панели прибора

Величины накопительных итогов по электроэнергии в области

семисегментных цифровых индикаторов отображения величин накопительных

итогов лицевой панели отображаются (в режимах №№ 1-4 отображения в

соответствии с таблицей 17) в единицах «кВт*ч» или «МВт*ч» - для активной

энергии, и в единицах «квар*ч» или «Мвар*ч» - для реактивной энергии - с

точностью от нуля до трех знаков после десятичной запятой. Конкретное

количество отображаемых на лицевой панели знаков после запятой (от 0 до 3-х)

настраивается при конфигурировании прибора. Конкретная размерность

отображаемых величин накопительных итогов по электроэнергии («кВт*ч» или

«МВт*ч» - для активной энергии, и «квар*ч» или «Мвар*ч» - для реактивной

энергии) также настраивается при конфигурировании прибора. При этом

индикатор

“k” размерности отображаемой величины накопительного итога

(рисунок

20) горит в случае, если величины накопительных итогов по

активной / реактивной энергии в области семисегментных индикаторов

отображаются в единицах «кВт*ч» / «квар*ч», а индикатор “M” размерности

отображаемой величины горит, соответственно, в случае, когда величины

накопительных итогов по активной / реактивной энергии в области

семисегментных индикаторов отображаются в единицах «МВт*ч» / «Мвар*ч».

Величины накопительных итогов по электроэнергии в области

семисегментных цифровых индикаторов отображения величин накопительных

итогов лицевой панели отображаются (в режимах №№ 1-4 отображения в

соответствии с таблицей 16) для текущего выбранного тарифа, где номер тарифа

показывается одиночным семисегментным индикатором, расположенным слева

от области семисегментных цифровых индикаторов отображения величины

накопительного итога (рисунок 20).

Для изменения номера выбранного тарифа следует нажать на лицевой

панели одновременно две кнопки выбора отображаемого накопительного итога

(левую и правую кнопки - рисунок 18). При этом лицевая панель перейдет в

режим выбора тарифа (загорится индикатор «РЕЖИМ»). Далее для выбора

конкретного тарифа следует нажать требуемое число раз одну из кнопок выбора

отображаемого накопительного итога

(левую или правую кнопку

рисунок 18); при этом на цифровом индикаторе номера тарифа на лицевой

панели высветится требуемый номер тарифа. После окончания выбора тарифа

следует повторно нажать одновременно обе кнопки выбора отображаемого

накопительного итога на лицевой панели; при этом лицевая панель выйдет из

режима выбора тарифа (индикатор «РЕЖИМ» погаснет) и перейдет в режим

отображения № 1 в соответствии с таблицей 16.

3.5.4.3 Импульсные (испытательные) выходы представляют собой два

оптических импульсных выходных устройства счетчика электроэнергии по

ГОСТ 31818.11-2012. Конфигурирование работы обоих указанных выходных

устройств (включая вид энергии (например, активная энергия принятая), по

которой выходным устройством генерируются импульсы) осуществляется

посредством программы-конфигуратора с подключением к прибору через

интерфейсы Ethernet, RS-485 или через оптический порт связи на лицевой панели

прибора (3.5.4.4).

3.5.4.4 Оптический порт связи представляет собой оптический порт в

соответствии с ГОСТ IEC

61107-2011. Указанный порт предназначен для

подключения внешней рабочей станции с целью выполнения конфигурирования

прибора и считывания данных с прибора, в частности, данных измерений и учета

электроэнергии, посредством программы-конфигуратора. Подключение рабочей

станции к прибору через порт осуществляется посредством устройства типа

УСО-2. Параметры физического

(оптического) интерфейса, характеристики

передачи и протокол передачи данных через вышеуказанный порт

- в

соответствии со стандартом ГОСТ IEC 61107-2011.

Примечание - Инфракрасные приемник и передатчик вышеуказанного

оптического порта располагаются на лицевой панели прибора вертикально, где

инфракрасный приемник порта находится сверху, а инфракрасный передатчик,

соответственно, снизу под инфракрасным приемником.

3.6 Сведения о техническом обслуживании и ремонте

3.6.1 Прибор не требует выполнения специализированных операций

технического обслуживания в процессе эксплуатации. Допускается в ходе

эксплуатации периодически производить удаление пыли, грязи с лицевой панели

прибора, с расположенных на задней панели клемм и разъемов для подключения

к прибору внешних кабелей.

3.6.2 Операции по ремонту прибора, в том числе по текущему ремонту,

должны выполняться предприятием-изготовителем, либо указанные операции

могут выполняться на месте эксплуатации прибора уполномоченными

сотрудниками предприятия-изготовителя.

ВНИМАНИЕ! НЕСАНКЦИОНИРОВАННЫЙ РЕМОНТ ПРИБОРА,

СОПРОВОЖДАЕМЫЙ ВСКРЫТИЕМ КОРПУСА С РАЗРУШЕНИЕМ

ПЛОМБЫ ПРЕДПРИЯТИЯ-ИЗГОТОВИТЕЛЯ, ВЕДЕТ К СНЯТИЮ

ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ С ИЗГОТОВИТЕЛЯ ПРИБОРА.

3.7 Калибровка

3.7.1 Калибровка приборов проводится при производстве или после

ремонта приборов. Калибровка приборов должна проводиться метрологическими

службами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

- температура окружающего воздуха плюс (20 ± 5) °С;

- относительная влажность воздуха до 80 % при 25 °С;

- атмосферное давление от 84 до 106,7 кПа.

3.7.2 Перед началом калибровки провести подключения в соответствии

со схемами, приведенными на рисунках В.1, В.2 приложения В.

3.7.3 Калибровку проводить следующим образом:

1) включить напряжение питания прибора и измерительного

оборудования;

2) выдержать приборы в течение времени установления рабочего

режима;

3) запустить программу калибровки прибора и выбрать требуемый

режим калибровки;

4) активировать операцию калибровки диапазонов измерений;

5) проверить погрешность измеряемых параметров в контрольных

точках (приложение И). При необходимости произвести перекалибровку с целью

перераспределения погрешности нелинейности измерения.

3.7.4 После калибровки необходимо провести внеочередную поверку

прибора.

ПРИБОРЫ ЩИТОВЫЕ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ ЩМК96, ЩМК120. Руководство по эксплуатации 0ПЧ.140.331 РЭ - часть 2
