Аскон КОМПАС-3D. Руководство по библиотекам

Библиотека проектирования металлических опор. Руководство пользователя

Для того чтобы изменить сортамент и/или типоразмер, нажмите кнопку

Выбрать

и ука!

жите в появившемся диалоге нужные параметры уголка.

Третья вкладка диалога параметров стыково!
го соединения —

Параметры пластины

(рис. 3.17). Она содержит поля для ввода па!
раметров пластины, используемой в стыко!
вом соединении.

Элементы управления диалога представлены
в таблице 3.8.

Табл. 3.7. Параметры стыкового уголка стыкового соединения

Элемент

Описание

Обозначение

Введите в это поле суффикс обозначения детали!уголка. При
формировании документации указанный суффикс будет добавлен
к обозначению проекта, и в результате получится полное
обозначение детали.
Например, если при работе над проектом ПТГ!500.338 ввести
обозначение уголка 012, то в чертеже детали!уголка будет
получено обозначение ПТГ!500.338.012.

Маркировка

Введите маркировку стыкового уголка. Эта маркировка будет
использована для автоматического формирования обозначения
детали!уголка; а обозначение будет внесено в основную надпись
рабочего чертежа детали.

Материал

Выберите материал, из которого должен быть изготовлен стыковой
уголок.

Сортамент

В этом поле показано название сортамента, который применяется
для изготовления стыкового уголка.

Номер

В этом поле показан номер (типоразмер) сортамента, который
применяется для изготовления уголка.

Рис. 3.17. Диалог параметров стыкового соединения.

Вкладка параметров пластины

Глава 3. Ввод элементов конструкции

После задания всех параметров стыкового соединения подтвердите его создание.

Библиотека выполнит следующие действия.

▼

Укоротит изображение профилей со стороны стыка на половину указанного зазора с
каждой стороны.

▼

Сформирует изображение крепежных отверстий с диаметром на 1 мм больше указанно!
го диаметра болта, расположенных на указанном расстоянии друг от друга и от краев
профиля.

▼

Сформирует изображение соединительной пластины, края которой отстоят от центров
отверстий на размер обреза.

▼

Сформирует изображение вкладного уголка с заданными параметрами (если этот уго!
лок есть в соединении и он виден при данной ориентации профилей).

▼

Проверит соблюдение следующих условий:

▼

Соединяемые профили должны быть из одного сортамента и одного типоразмера.

▼

Соединяемые профили должны быть одинаково ориентированы.

▼

Крепежные отверстия должны находиться внутри контуров профилей.

Табл. 3.8. Параметры пластины стыкового соединения

Элемент

Описание

Обозначение

Введите в это поле суффикс обозначения детали!пластины. При
формировании документации указанный суффикс будет добавлен
к обозначению проекта, и в результате получится полное
обозначение детали.
Например, если при работе над проектом ПТГ!500.338 ввести
обозначение пластины 015, то в чертеже пластины будет получено
обозначение ПТГ!500.338.015.

Маркировка

Введите маркировку пластины, скрепляющей стык. Эта маркировка
будет использована для автоматического формирования
обозначения детали!пластины; а обозначение будет внесено в
основную надпись рабочего чертежа детали.

Количество

Введите количество пластин, при помощи которых осуществляется
соединение. Если соединяются уголки, то система автоматически
подставляет в это поле количество

и не позволяет его

редактировать.

Материал

Выберите материал, из которого должна быть изготовлена
пластина.

Сортамент

В этом поле показано название сортамента, который применяется
для изготовления стыкового уголка.

Толщина, мм

Введите толщину пластины.

Библиотека проектирования металлических опор. Руководство пользователя

▼

Расстояние H между центрами крепежных отверстий должно быть не меньше (2,5
* d), где d — диаметр болта (рис. 3.18).

▼

Минимальное расстояние F2 от центра крепежного отверстия до полки вкладного
уголка должно быть не меньше (R + R2 – 1) мм, где R — радиус шайбы под болт,
R2 — внутренний радиус уголка (рис. 3.19).

▼

Минимальное расстояние F3 от центра крепежного отверстия до края профиля
должно быть не меньше (1,2 * d), где d — диаметр болта (рис. 3.19).

▼

При соединении уголков размеры вкладного уголка и пластины должны быть та!
кими, чтобы край уголка проходил вровень с пластиной или уголок «перекрывал»
ее. Пластина не должна «перекрывать» уголок (рис. 3.20).

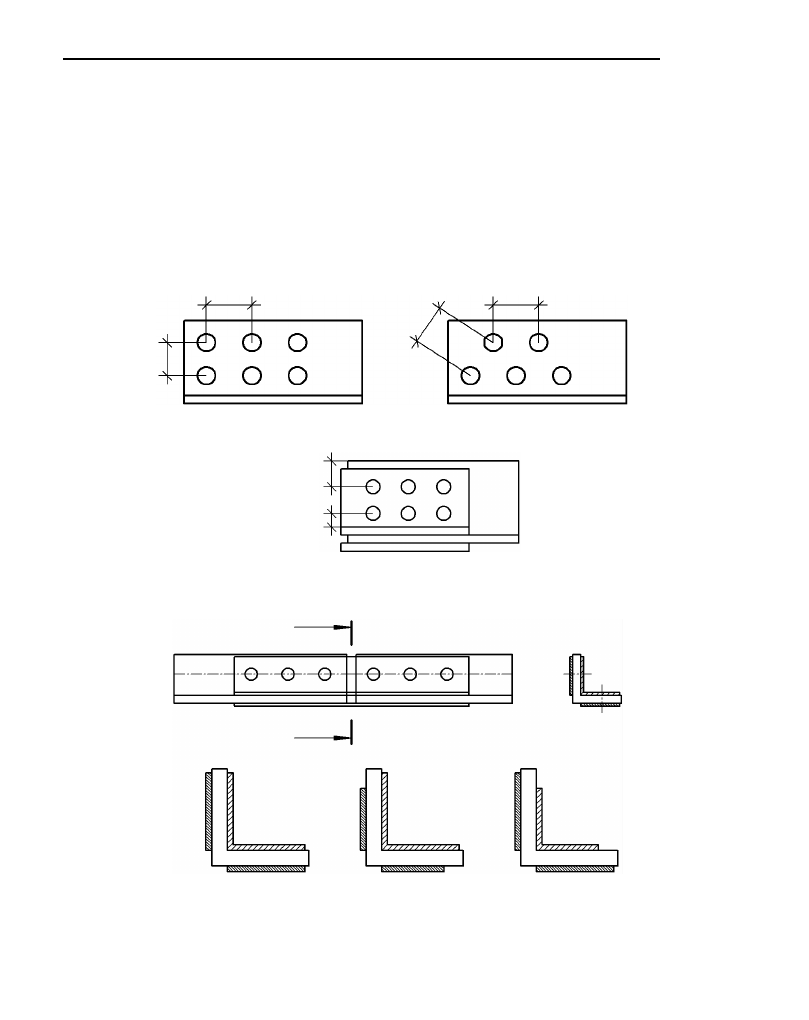

Рис. 3.18. Расстояние H между центрами крепежных отверстий

Рис. 3.19. Расстояние F2 и F3 от центра отверстия до полки вкладного уголка и края профиля

Рис. 3.20. Соотношение размеров вкладного уголка и соединительных пластин

A?A

Неверно

Верно

Глава 3. Ввод элементов конструкции

3.3.5.

Крестовое соединение

Этот тип узла применяется для соединения двух, трех, четырех или пяти профилей. Два
профиля, участвующих в соединении, обязательно пересекаются. Точка пересечения их
рисок считается центром узла (точкой вставки узла). Риска третьего профиля может
проходить через центр узла или заканчиваться в нем.

Если риска третьего профиля проходит через центр узла, то риска четвертого профиля
может заканчиваться в нем.

Если риска третьего профиля заканчивается в центре узла, то риска четвертого профиля
может заканчиваться в нем, причем третья и четвертая риски должны быть коллинеарны
и лежать в противоположных квадрантах, образованных пересекающимися рисками.

Если риски третьего и четвертого профилей заканчиваются в центре узла, то риска пя!
того профиля может также заканчиваться в нем, причем пятая риска должна лежать в
квадранте, прилежащем к квадрантам расположения рисок третьего и четвертого про!
филей.

На рис. 3.21 представлены варианты расположения рисок профилей, при которых воз!
можно создание крестового соединения. Крайние точки рисок выделены. Крайние точки
условно «отодвинуты» от центра узла.

Для создания крестового соединения раскройте в библиотеке раздел

Ввод элементов

конструкции — Узлы

и вызовите из него команду

Крестовое соединение

Укажите точку вставки узла, удовлетворяющую указанному выше условию.

Укажите точку начала полки для отображения условного обозначения болтового соеди!
нения и задайте направление полки линии!выноски.

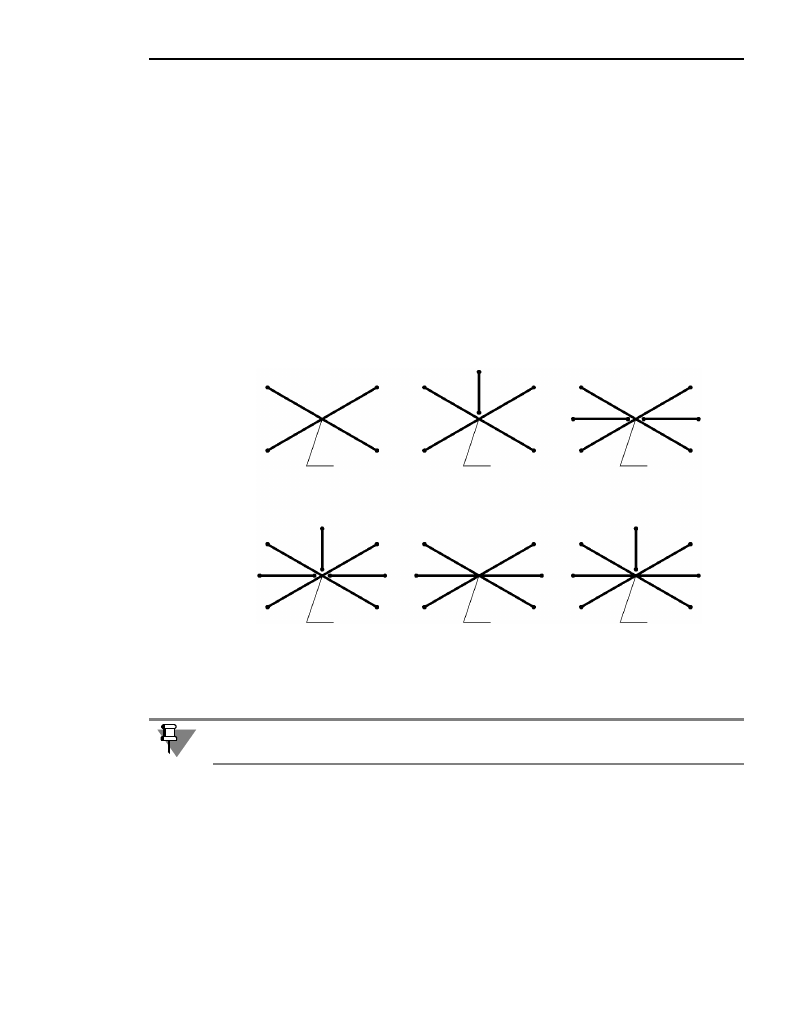

Рис. 3.21. Расположение рисок профилей, образующих крестовое соединение

Точка вставки узла может принадлежать дополнительным рискам профилей.

Библиотека проектирования металлических опор. Руководство пользователя

На экране появится диалог пара!
метров крестового соединения
(рис. 3.22).

Элементы управления диалога
представлены в таблице 3.9.

Рис. 3.22. Диалог параметров крестового соединения

Табл. 3.9. Параметры крестового соединения

Элемент

Описание

Обозначение
узла

Введите обозначение создаваемого крестового узла. Вводите
разные обозначения для разных узлов. По умолчанию система
предлагает автоматически сформированный номер, который на
единицу больше, чем наибольший использованный номер узла
данного типа. Например, если в конструкции есть крестовые
соединения с номерами 1, 2 и 4, по умолчанию будет предложен
номер 5.

Диаметр болта

Выберите из списка номинальный диаметр болта, соединяющего
профили.

Размер обреза

Введите расстояние от центра крепежного отверстия до торца
профиля, риска которого заканчивается в точке соединения
(рис. 3.23). Расстояние выражается в относительных единицах —
диаметрах болтов. Например, если в соединении используется болт
М20, и задан размер обреза 1,8, то абсолютное значение размера
обреза будет (20 *1,8) = 36 мм. Допускается задавать размер
обреза от 1,5 до 2.
Если в соединении нет профилей, у которых конечная точка риски
находится в центре крепежного отверстия, то это поле недоступно.

Количество
болтов

В крестовом соединении участвует один болт, и по умолчанию в
этом поле установлено значение

Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет равно количеству одинаковых крестовых
соединений. Например, изображение крестового соединения
закрывает другое точно такое же соединение в схеме; в этом случае
при вводе параметров видимого узла нужно указать количество
болтов

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

Глава 3. Ввод элементов конструкции

Редактирование
профилей

Вы можете отредактировать параметры профиля (например,
сформировать скос профиля, который «упирается» в полку
другого профиля). Для этого выберите профиль в списке и
нажмите кнопку

Редактировать

. В появившемся диалоге

отредактируйте параметры профиля и нажмите кнопку

Создать

Выруб

В этой группе опций вы можете задать параметры вырубов в полках
профилей, риски которых проходят через узел.
Выберите из списка профиль, в котором нужно сделать выруб. Для
различения профилей при создании крестового соединения на их
изображении в документе возникают фантомы номеров (1, 2, 3 и
т.д.).

Зазор, мм

Введите расстояние от стороны выруба до стороны профиля,
который помещается в вырубе (рис. 3.23). Расстояние в этом поле
задается в миллиметрах.

Табл. 3.9. Параметры крестового соединения

Элемент

Описание

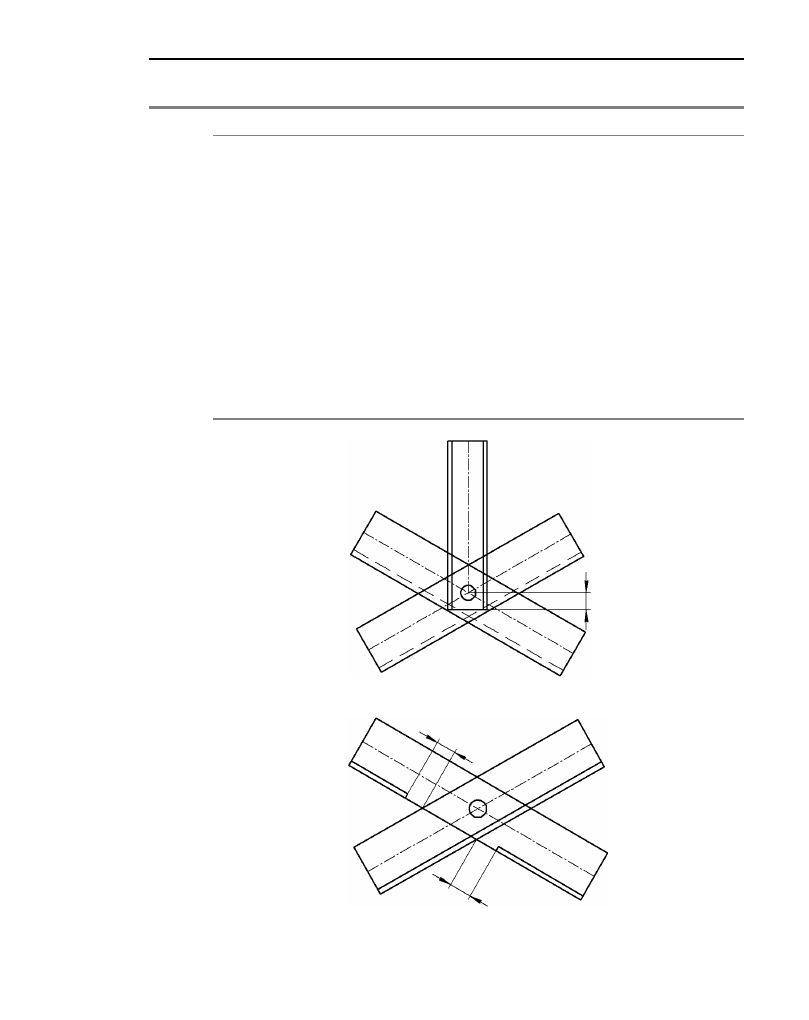

Рис. 3.23. Размер обреза профиля, заканчивающегося в крестовом соединении

Рис. 3.24. Зазор в вырубе

Размер обреза

Зазор

Библиотека проектирования металлических опор. Руководство пользователя

После создания всех параметров крестового соединения подтвердите его создание.

Библиотека выполнит следующие действия.

▼

Продолжит изображение профилей, заканчивающихся в узле (если такие профили
есть), на размер обреза.

▼

Сформирует изображение крепежного отверстия с центром в точке вставки узла и диа!
метром на 1 мм больше указанного диаметра болта.

▼

Сформирует изображение выруба в полке одного из пересекающихся профилей (если
этот выруб нужен).

▼

Проверит соблюдение следующих условий:

▼

Полки профилей не должны пересекаться. Если изображение полок пересекается,
то они должны быть направлены в разные стороны (одна — видимая, другая —
невидимая) или в полке одного из профилей должен быть сделан выруб для раз!
мещения другого профиля.

▼

Расстояние F1 от полок профилей, проходящих через узел, до макрообъектов про!
филей, заканчивающихся в узле, должно быть не меньше (R1 – 1) мм, где R1 —
внутренний радиус уголков, проходящих через узел (см. рис. 3.11 на с. 32).

▼

Крепежное отверстие должно находиться внутри контуров профилей.

▼

Для всех профилей расстояние F2 от центра крепежного отверстия до полки про!
филя должно быть не меньше (R + R1 – 1) мм, где R — радиус шайбы под болт,
R1 — внутренний радиус уголка (см. рис. 3.12 на с. 32).

▼

Для всех профилей расстояние F3 от центра крепежного отверстия до края про!
филя должно быть не меньше (1,2 * d), где d — диаметр болта (см. рис. 3.12).

3.3.6.

Фасонное соединение

Этот тип узла применяется для соединения нескольких профилей путем прикрепления
их болтами к фасонной пластине. В соединении участвуют профили, риски которых за!
канчиваются внутри контура пластины. В соединении может также участвовать профиль,
риска которого проходит через контур пластины (такой профиль может быть только
один).

Центр узла (точка вставки узла) должен лежать внутри контура фасонной пластины. Ес!
ли в соединении участвует профиль, пересекающий пластину, то центр узла должен при!
надлежать риске этого профиля.

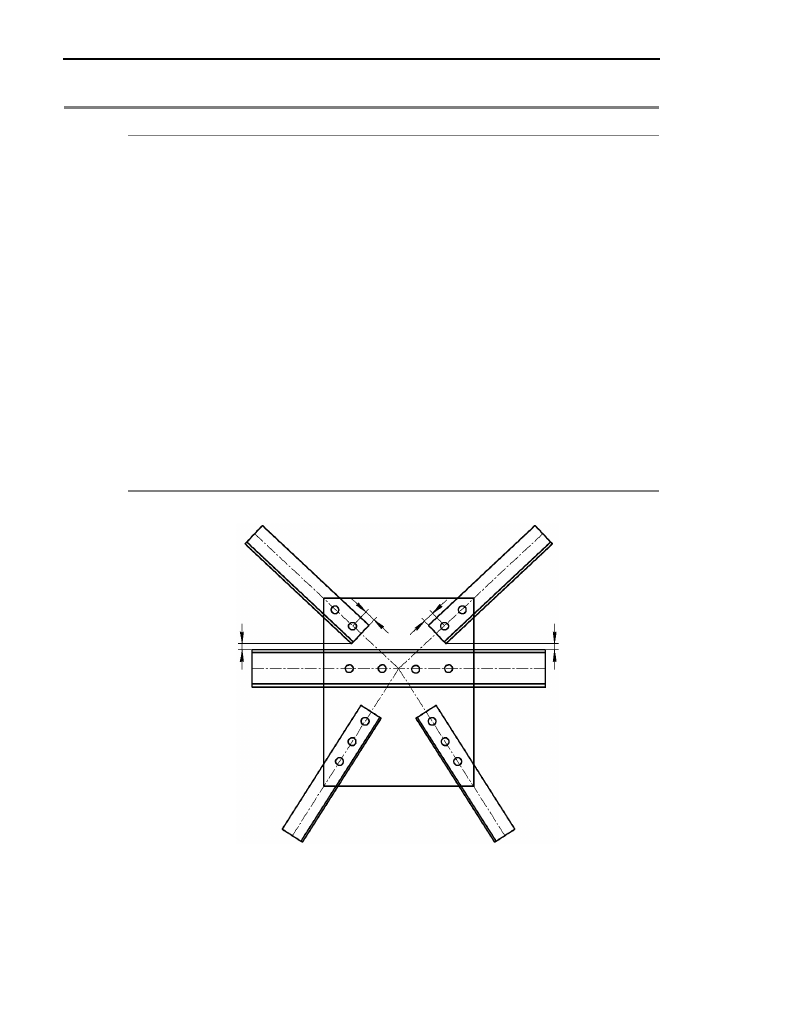

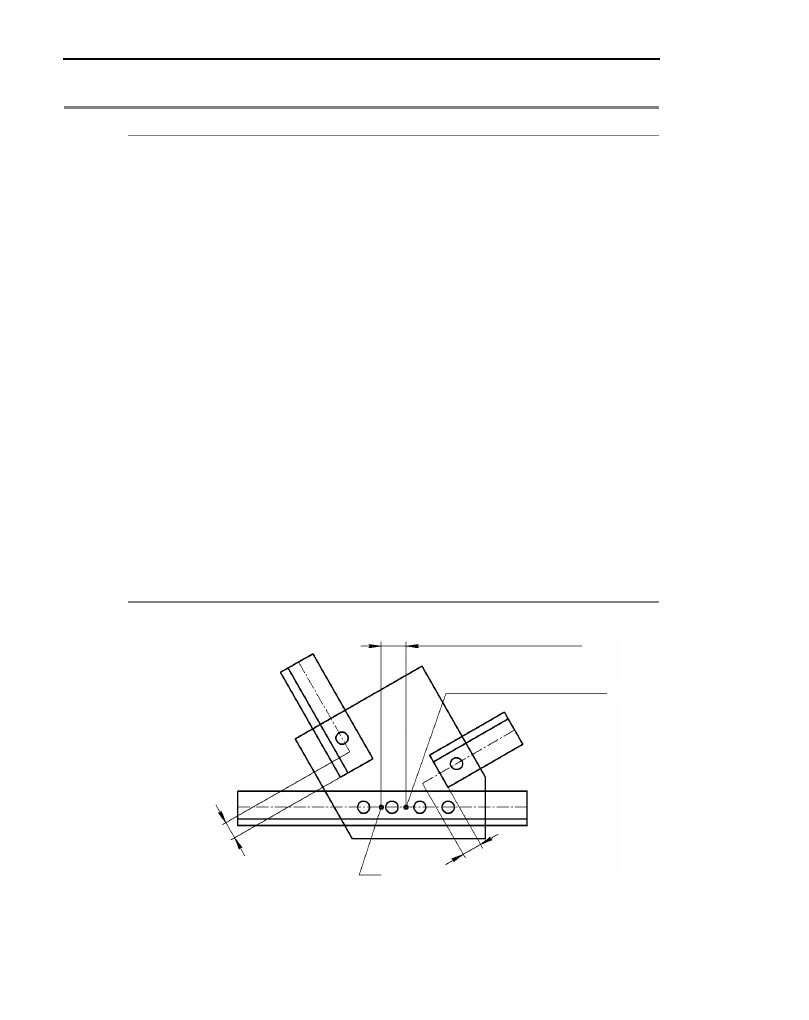

На рис. 3.25 представлены некоторые варианты расположения рисок профилей, при ко!
торых возможно создание фасонного соединения. Крайние точки рисок выделены.

Рис. 3.25. Расположение рисок профилей, образующих фасонное соединение

Глава 3. Ввод элементов конструкции

Для создания фасонного соединения раскройте в библиотеке раздел

Ввод элементов

конструкции — Узлы

и вызовите из него команду

Фасонное соединение

Укажите точку вставки узла, удовлетворяющую указанному выше условию.

Если точка вставки узла лежит внутри не!
скольких разных контуров, укажите курсо!
ром тот из них, который является контуром
фасонной пластины создаваемого соедине!
ния.

На экране появится диалог параметров фа!
сонного соединения.

Диалог параметров фасонного соединения
содержит две вкладки. Первая вкладка —

Параметры узла

(рис. 3.26). Она содержит

поля для ввода общих параметров соедине!
ния и параметров фасонной пластины.Эле!
менты управления диалога представлены в
таблице 3.10.

Точка вставки узла не может принадлежать дополнительным рискам профилей.

Контур фасонной пластины должен быть изображен в документе перед вызовом коман!
ды формирования фасонного соединения. Это изображение должно представлять со!
бой единый объект типа контур. Контур пластины должен быть выпуклым.

Рис. 3.26. Диалог параметров фасонного соединения.

Вкладка параметров узла

Табл. 3.10. Параметры узла фасонного соединения

Элемент

Описание

Обозначение
узла

Введите обозначение создаваемого фасонного узла. Вводите
разные обозначения для разных узлов. По умолчанию система
предлагает автоматически сформированный номер, который на
единицу больше, чем наибольший использованный номер узла
данного типа. Например, если в конструкции есть фасонные
соединения с номерами 1, 2 и 4, по умолчанию будет предложен
номер 5.
Если контур фасонной пластины был выбран неверно, нажмите
кнопку

Указать новый контур

и укажите в окне документа

объект!контур, который должен быть использован для
формирования соединения.

Библиотека проектирования металлических опор. Руководство пользователя

Вторая вкладка диалога параметров фасон!
ного соединения —

Параметры профилей

(рис. 3.27). В этой вкладке можно установить
параметры всех профилей, участвующих в
соединении. Для различения профилей при
создании фасонного соединения на их изоб!
ражении в документе возникают фантомы
номеров (1, 2, 3 и т.д.).

Элементы управления диалога представлены
в таблице 3.11.

Параметры
пластины

Эта группа опций позволяет задать параметры фасонной пластины,
которые будут использоваться при автоматическом формировании
документации.

Обозначение

Введите в это поле суффикс обозначения детали!пластины. При
формировании документации указанный суффикс будет добавлен
к обозначению проекта, и в результате получится полное
обозначение детали. Например, если при работе над проектом ПТГ!
500.338 ввести обозначение пластины 014, то в чертеже пластины
будет получено обозначение ПТГ!500.338.014.

Маркировка

Введите маркировку фасонной пластины. Эта маркировка будет
использована для автоматического формирования обозначения
детали!пластины; а обозначение будет внесено в основную
надпись рабочего чертежа детали.

Толщина, мм

Введите толщину пластины.

Материал

Выберите материал, из которого должна быть изготовлена
пластина.

Табл. 3.10. Параметры узла фасонного соединения

Элемент

Описание

Рис. 3.27. Диалог параметров фасонного соединения.

Вкладка параметров профилей

Табл. 3.11. Параметры профилей фасонного соединения

Элемент

Описание

Текущий
профиль

Выберите из списка профиль, параметры которого требуется
настроить.
Все остальные опции вкладки будут относиться к указанному
профилю.

Глава 3. Ввод элементов конструкции

Редактировать
профиль

Вы можете изменить параметры текущего профиля. Для этого
выберите профиль в списке и нажмите кнопку

Редактировать

. В

появившемся диалоге отредактируйте параметры профиля и
нажмите кнопку

Создать

Смещение
центра приязки
отверстий

Это поле появляется в диалоге, если в качестве текущего выбран
профиль, риска которого пересекает фасонную пластину (т.е.
является серединной для данного узла).
Центром привязки крепежных отверстий в данном профиле
считается точка посередине между центрами первого и последнего
отверстий. Если отверстие одно, то центром привязки считается его
центр.
Введите в поле

Смещение центра привязки отвертстий

расстояние между центром привязки и центром узла (точкой на
риске профиля, которая была указана при простановке узла)
(рис. 3.28).
Это расстояние может быть отложено в любую сторону вдоль
риски профиля. Для изменения направления отсчета смещения
вводите положительное или отрицательное значение расстояния
(например, 20 или !20).

Расстояние
до торца
профиля

Это поле появляется в диалоге, если в качестве текущего выбран
профиль, риска которого заканчивается на фасонной пластине (т.е.
является концевой для данного узла). Оно позволяет укоротить или
удлинить профиль.
Введите в поле

Расстояние до торца профиля

расстояние между

крайней точкой риски данного профиля и его торцем (рис. 3.28).

Обратное
направление

По умолчанию эта опция выключена, и профиль укорачивается на
указанную в поле

Расстояние до торца

величину. Если требуется

удлинить профиль, включите опцию

Обратное направление

Диаметр
болтов

Выберите из списка номинальный диаметр болтов, скрепляющих
данный профиль и фасонную пластину.

Размер обреза

Введите расстояние от центра последнего крепежного отверстия в
профиле до торца профиля. Расстояние выражается в
относительных единицах — диаметрах болтов. Например, если
используются болты М20, и задан размер обреза 1,8, то
абсолютное значение размера обреза будет (20 *1,8) = 36 мм.

Количество
отверстий

Выберите из списка количество крепежных отверстий в данном
профиле.

Табл. 3.11. Параметры профилей фасонного соединения

Элемент

Описание

Библиотека проектирования металлических опор. Руководство пользователя

Количество
болтов

Выберите из списка количество болтов, участвующих в
соединении. На изображении узла видны все крепежные
отверстия, и количество болтов в профиле равно количеству
видимых крепежных отверстий в нем.
Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет кратно количеству болтов в одном
соединении. Например, изображение профиля с тремя
отверстиями закрывает другой точно такой же профиль в схеме; в
этом случае при вводе параметров видимого профиля нужно
указать количество болтов

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

В один ряд,
В два ряда,
В шахматном
порядке

Выберите один из вариантов размещения отверстий в профиле —

в один ряд

в два ряда

или

в шахматном порядке

, включив

соответствующую опцию.

a1, мм

Введите расстояние от стороны профиля до центра крепежного
отверстия.

a2, мм

Это поле доступно, если выбрано размещение отверстий в два ряда
или в шахматном порядке. Введите в него расстояние между
рядами отверстий.

Шаг, мм

Введите расстояние между центрами отверстий вдоль риски.

Табл. 3.11. Параметры профилей фасонного соединения

Элемент

Описание

Рис. 3.28. Смещение центра привязки отверстий и расстояние до торцев профилей

Центр привязки отверстий

(центр узла)

Расстояние
до торца профиля 2

Смещение

центра привязки отверстий

Расстояние
до торца профиля 3

Глава 3. Ввод элементов конструкции

После задания всех параметров фасонного соединения подтвердите его создание.

Библиотека выполнит следующие действия.

▼

Продолжит и укоротит изображение профилей, заканчивающихся в узле, на указанное
расстояние.

▼

Сформирует изображение крепежных отверстий диаметром на 1 мм больше указанного
диаметра болта (количество и расположение отверстий — заданное для каждого про!
филя).

▼

Проверит соблюдение следующих условий:

▼

Полки профилей не должны пересекаться.

▼

Расстояние F1 от полки профиля, проходящего через узел, до макрообъектов про!
филей, заканчивающихся в узле, должно быть не меньше (R1 – 1) мм, где R1 —
внутренний радиус уголка, проходящего через узел (см. рис. 3.11 на с. 32).

▼

Крепежные отверстия должны находиться внутри контуров профилей и внутри
контура фасонной пластины.

▼

Для всех профилей расстояние H между центрами крепежных отверстий должно
быть не меньше (2,5 * d), где d — диаметр болта (см. рис. 3.18 на с. 38).

▼

3.3.7.

Соединение «паук»

Этот тип узла применяется для соединения пяти профилей путем прикрепления их бол!
тами к фасонной пластине.

Риска одного профиля проходит через центр узла (точку вставки узла). Риски остальных
профилей заканчиваются в центре узла; каждая из этих рисок лежит в отдельном квад!
ранте, образованном риской, проходящей через центр узла, и перпендикуляром к этой
риске, проведенным через центр узла .

На рис. 3.29 представлено расположение рисок профилей, при котором возможно со!
здание соединения «паук». Крайние точки рисок выделены. Крайние точки условно
«отодвинуты» от центра узла.

Рис. 3.29. Расположение рисок профилей, образующих соединение «паук»

Библиотека проектирования металлических опор. Руководство пользователя

Для создания соединения «паук» раскройте в библиотеке раздел

Ввод элементов

конструкции — Узлы

и вызовите из него команду

Паук

Укажите точку вставки узла, удовлетворяющую указанному выше условию.

На экране появится диалог параметров соединения
«паук».

Первая вкладка диалога —

Параметры узла

(рис. 3.30). Она содержит поля для ввода общих па!
раметров соединения и параметров соединительной
пластины.

Элементы управления диалога представлены в
таблице 3.12.

Точка вставки узла не может принадлежать дополнительным рискам профилей.

При создании соединения «паук» контур фасонной пластины формируется автоматичес!
ки. Не требуется изображать его перед вызовом команды создания соединения.

Рис. 3.30. Диалог параметров соединения

«паук».
Вкладка параметров узла

Табл. 3.12. Параметры узла соединения «паук»

Элемент

Описание

Обозначение
узла

Введите обозначение создаваемого узла. Вводите разные
обозначения для разных узлов. По умолчанию система предлагает
автоматически сформированный номер, который на единицу
больше, чем наибольший использованный номер узла данного
типа. Например, если в конструкции есть соединения «паук» с
номерами 1, 2 и 4, по умолчанию будет предложен номер 5.

Параметры
пластины

Эта группа опций позволяет задать параметры соединительной
пластины, которые будут использоваться при автоматическом
формировании документации.

Обозначение

Введите в это поле суффикс обозначения детали!пластины. При
формировании документации указанный суффикс будет добавлен
к обозначению проекта, и в результате получится полное
обозначение детали. Например, если при работе над проектом ПТГ!
500.338 ввести обозначение пластины 020, то в чертеже пластины
будет получено обозначение ПТГ!500.338.020.

Глава 3. Ввод элементов конструкции

Вторая вкладка диалога —

Профили 2 и 3

(рис. 3.31). На этой вкладке можно установить пара!
метры второго и третьего профилей, участвующих в
соединении. Для различения профилей при созда!
нии соединения на их изображении в документе воз!
никают фантомы номеров (1, 2, 3 и т.д.).

Элементы управления диалога представлены в
таблице 3.13.

Маркировка

Введите маркировку соединительной пластины. Эта маркировка
будет использована для автоматического формирования
обозначения детали!пластины; а обозначение будет внесено в
основную надпись рабочего чертежа детали.

Материал

Выберите материал, из которого должна быть изготовлена
пластина.

Толщина, мм

Введите толщину пластины.

Табл. 3.12. Параметры узла соединения «паук»

Элемент

Описание

Рис. 3.31. Диалог парамеров соединения

«паук». Вкладка параметров
профилей 2 и 3.

Табл. 3.13. Параметры профилей 2 и 3 соединения «паук»

Элемент

Описание

Размер
обреза

Зазор, мм

Введите расстояние (в миллиметрах) от стороны первого профиля
до торца второго (или третьего) профиля (рис. 3.32).

Диаметр
болтов

Выберите из списка номинальный диаметр болтов, скрепляющих
профили и соединительную пластину.

Количество
отверстий

Выберите из списка количество крепежных отверстий в паре
профилей. Это количество всегда четно, т.к. на втором и третьем
профилях располагается одинаковое количество отверстий.

Библиотека проектирования металлических опор. Руководство пользователя

Центры крепежных отверстий при создании соединения «паук» всегда располагаются на
рисках профилей.

Количество
болтов

Выберите из списка количество болтов, участвующих в соединении
второго и третьего профилей с пластиной. На изображении узла
видны все крепежные отверстия, и количество болтов в паре
профилей равно количеству видимых крепежных отверстий в них.
Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет кратно количеству болтов в одном
соединении. Например, изображение профилей с четырьмя
отверстиями закрывает другие точно такие же профили в схеме; в
этом случае при вводе параметров видимого профиля нужно
указать количество болтов

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

Шаг, мм

Введите расстояние между центрами отверстий вдоль риски.

Параметры
профиля

Вы можете изменить параметры профилей, участвующих в
соединении. Для этого выберите профиль в списке и нажмите
кнопку

Редактировать

. В появившемся диалоге отредактируйте

параметры профиля и нажмите кнопку

Создать

Табл. 3.13. Параметры профилей 2 и 3 соединения «паук»

Элемент

Описание

Рис. 3.32. Размер обреза и зазор в соединении «паук»

Зазор

Размер
обреза

Глава 3. Ввод элементов конструкции

Третья вкладка диалога —

Профиль 1

(рис. 3.33). В

этой вкладке можно установить параметры профиля,
проходящего через центр узла («серединного» про!
филя).

Элементы управления диалога представлены в
таблице 3.14.

Рис. 3.33. Диалог параметров соединения

«паук».
Вкладка параметров профиля 1

Табл. 3.14. Параметры профиля 1 соединения «паук»

Элемент

Описание

Диаметр
болтов

Выберите из списка номинальный диаметр болтов, скрепляющих
первый профиль и соединительную пластину.

Количество
отверстий

Выберите из списка количество крепежных отверстий в профиле.
Отверстия располагаются вдоль риски профиля симметрично
относительно центра узла. Центры отверстий лежат на риске.

Количество
болтов

Выберите из списка количество болтов, участвующих в соединении
первого профиля с пластиной. На изображении узла видны все
крепежные отверстия, и количество болтов в профиле равно
количеству видимых крепежных отверстий в нем.
Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет кратно количеству болтов в одном
соединении. Например, изображение профиля с тремя
отверстиями закрывает другой точно такой же профиль в схеме; в
этом случае при вводе параметров видимого профиля нужно
указать количество болтов

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

Шаг

Введите расстояние между центрами крепежных отверстий в
первом профиле.

Размер
обреза

Введите минимальное расстояние от центра последнего
крепежного отверстия до края соединительной пластины. Размеры
пластины будут автоматически рассчитаны так, чтобы это
расстояние было не меньше указанного. Размер обреза
выражается в относительных единицах — диаметрах болтов.
Например, если используются болты М20, и задан размер обреза
1,8, то абсолютное значение размера обреза будет (20 *1,8) =
36 мм.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 46
