435/485/535

4-45

Раздел 4 - Смазка и техническое обслуживание

Каждые 1500 часов или ежегодно

F4-73

F4-72

Операция 58

Замена масла гидравлической системы
Чтобы  слить  масло  гидравлической  системы  из

гидравлического бака, необходимо:
Дайте  трактору  поработать,  чтобы  прогреть

гидравлическую  систему  и  втяните  все  наружные

выносные

цилиндры

или

трехпозиционные

подъёмные цилиндры, чтобы снизить объем масла,

остающегося  в  гидравлической  системе  после

слива масла .

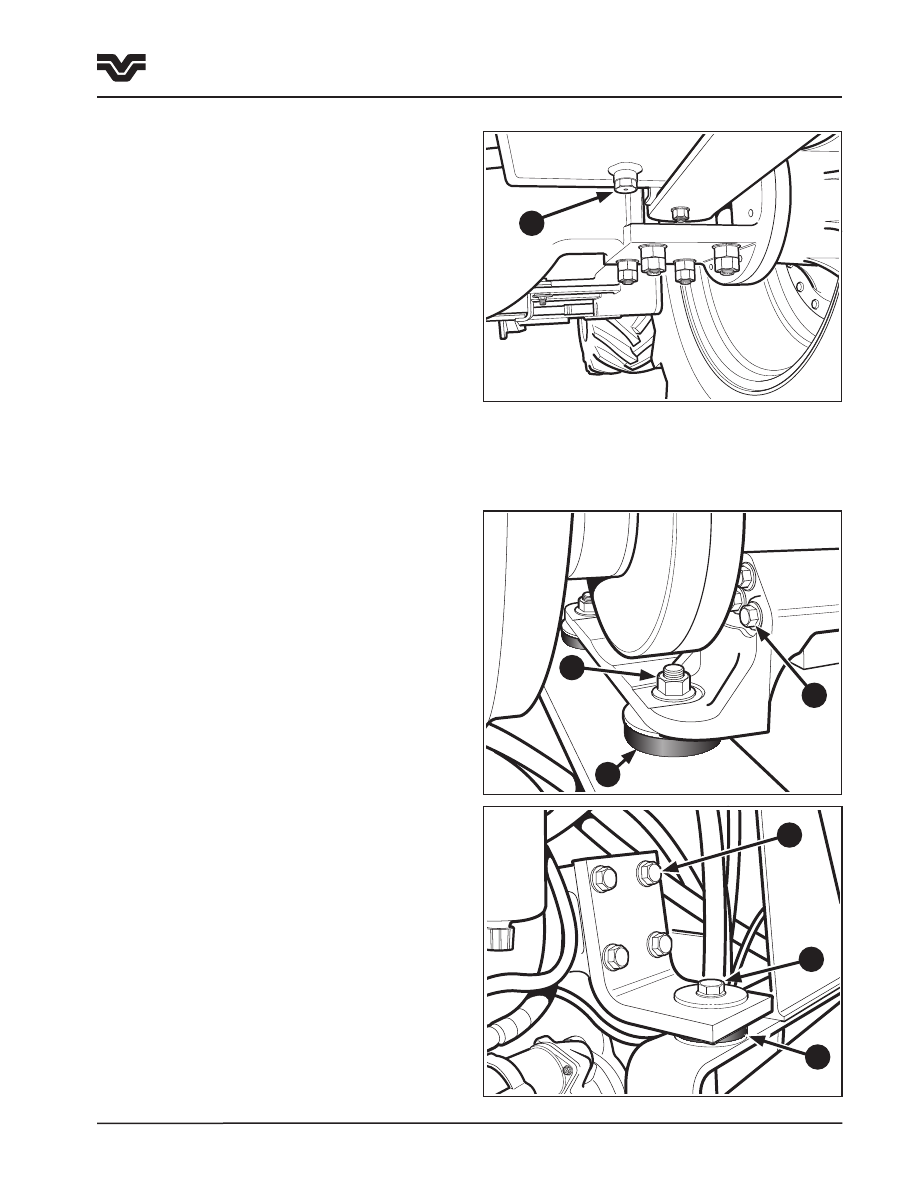

Снимите сливную пробку (1) со дна гидравлического

бака  под  передней  рамой  трактора .  Дайте  маслу

стечь из бака в подходящий контейнер .
Закрутите  пробку  и  затяните .  Наполните  бак  до

необходимого уровня, как показано на визуальном

указателе .  Вновь  заведите  трактор .  Вытяните

все  наружные  цилиндры  и  трехпозиционные

подъёмные цилиндры и проверьте еще раз уровень

масла . Добавьте масло при необходимости .
Усилие затяжки: 81 Нм
Размер ключа: (1 1/4 Дюйма)

Операция 59

Проверка креплений двигателя
Двигатель  закреплен  с  помощью  неподвижных

резиновых  опор  на  двух  задних  углах  и  впереди

по  центру  двигателя  на  передней  раме  трактора .

Переднее  центровое  крепление  представляет

собой двойной резиновый монтажный узел .
Проверьте передние крепления (2) на повреждения

и  износ  и  затяните  болты  и  гайки  крепления  (3)  с

усилием  280  Нм .  Затяните  болты  (4),  крепящие

кронштейн к двигателю с усилием 260 Нм .
Проверьте два задних крепления (5) на повреждения

и  износ  и  затяните  болт  и  гайку  крепления  (6)

с  усилием  280  Нм .  Затяните  болт  крепления

кронштейна к двигателю (7) с усилием 260 Нм .

4

3

2

7

6

5

F4-45

1

4-46

435/485/535

F4-77

F4-75

Операция 60

Проверка

креплений

турбокомпрессора

двигателя

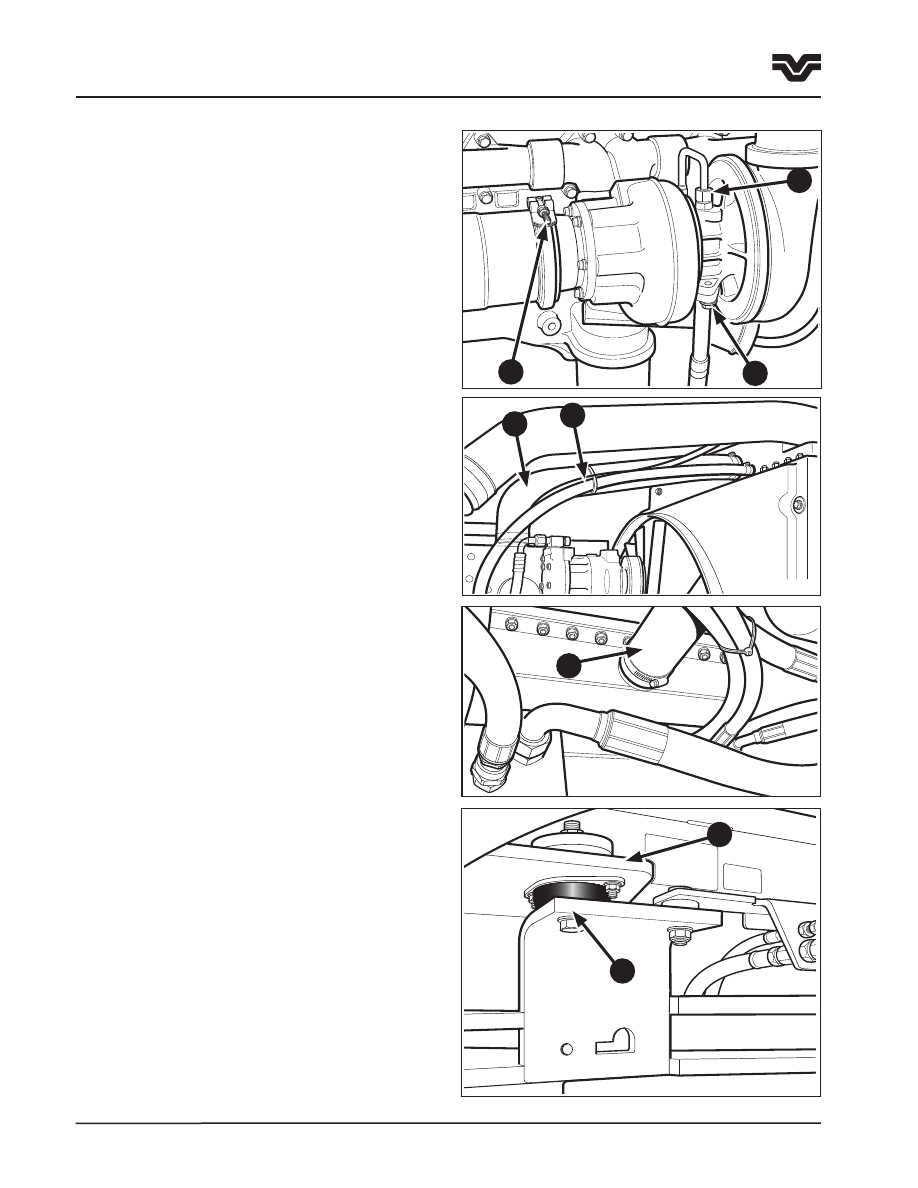

Проверьте крепление хомута, крепящего выхлопную

трубу  к  турбокомпрессору    (1) .  Затяните  хомут  с

усилием  9  Нм .  Затяните  нижние  болты  крепления

трубопровода  к  нижнему  масловыпускному

отверстию (2) с усилием 27 Нм . Затяните верхние

болты  крепления  трубопровода  к  верхнему

масловыпускному отверстию (3) с усилием 20 Нм .
Затяните

четыре

гайки,

которые

крепят

турбокомпрессор  к  выпускному  коллектору

двигателя с усилием 61 Нм . (Не показано) .

Операция 61

Проверка  шлангов  радиатора  и  системы

отопления
Проверьте  верхний  (4)  и  нижний  (5)  шланги

радиатора на повреждения вследствие нагрева или

контакта с другими частями двигателя . Проверьте

заливной  шланг  (6)  на  износ  и  повреждение

вследствие подобных причин .
Если любые шланги системы охлаждения двигателя

или  системы  обогрева  трактора  требуют  замены,

обратитесь к дилеру .

Операция 62

Проверка креплений кабины
Кабина закреплена с помощью четырех резиновых

опор, располагающихся в каждом углу кабины .
Проверьте  крепления  на  повреждения  и  износ  и

затяните  гайки  и  болты  крепления  (7)  с  усилием

217 Нм . Затяните гайки и болты (8), которые крепят

раму к опорам с усилием 97 Нм .
Если требуется замена опор, обратитесь к дилеру .

Раздел 4 - Смазка и техническое обслуживание

Каждые 1500 часов или ежегодно

F4-57

7

8

6

4

5

F4-74

1

2

3

435/485/535

4-47

F3-21

Операция 63

Замена охлаждающей жидкости двигателя
ПРЕДУПРЕЖДЕНИЕ:  ПЕРЕД  ТЕМ,  КАК  СЛИТЬ

ЖИДКОСТЬ  ИЗ  СИСТЕМЫ  ОХЛАЖДЕНИЯ,

ПОДОЖДИТЕ, ПОКА ТЕМПЕРАТУРА ДВИГАТЕЛЯ

НЕ  ОПУСТИТСЯ  НИЖЕ  50°C.  ТОЛЬКО  ЗАТЕМ

СНИМАЙТЕ

ГЕРМЕТИЧНУЮ

КРЫШКУ

РАДИАТОРА.

НЕВЫПОЛНЕНИЕ

ДАННЫХ

ДЕЙСТВИЙ  МОЖЕТ  ПРИВЕСТИ  К  СЕРЬЕЗНЫМ

ТРАВМАМ.
Для  обеспечения  надежной  работы,  система

охлаждения должна быть чистой . Слейте жидкость

из системы, затем промойте напором чистой воды .

Если в системе присутствуют отложения минералов,

накипь, ржавчина или масло, промойте очистителем

охлаждающей  системы  двигателей  большой

мощности и следуйте указаниям производителя .

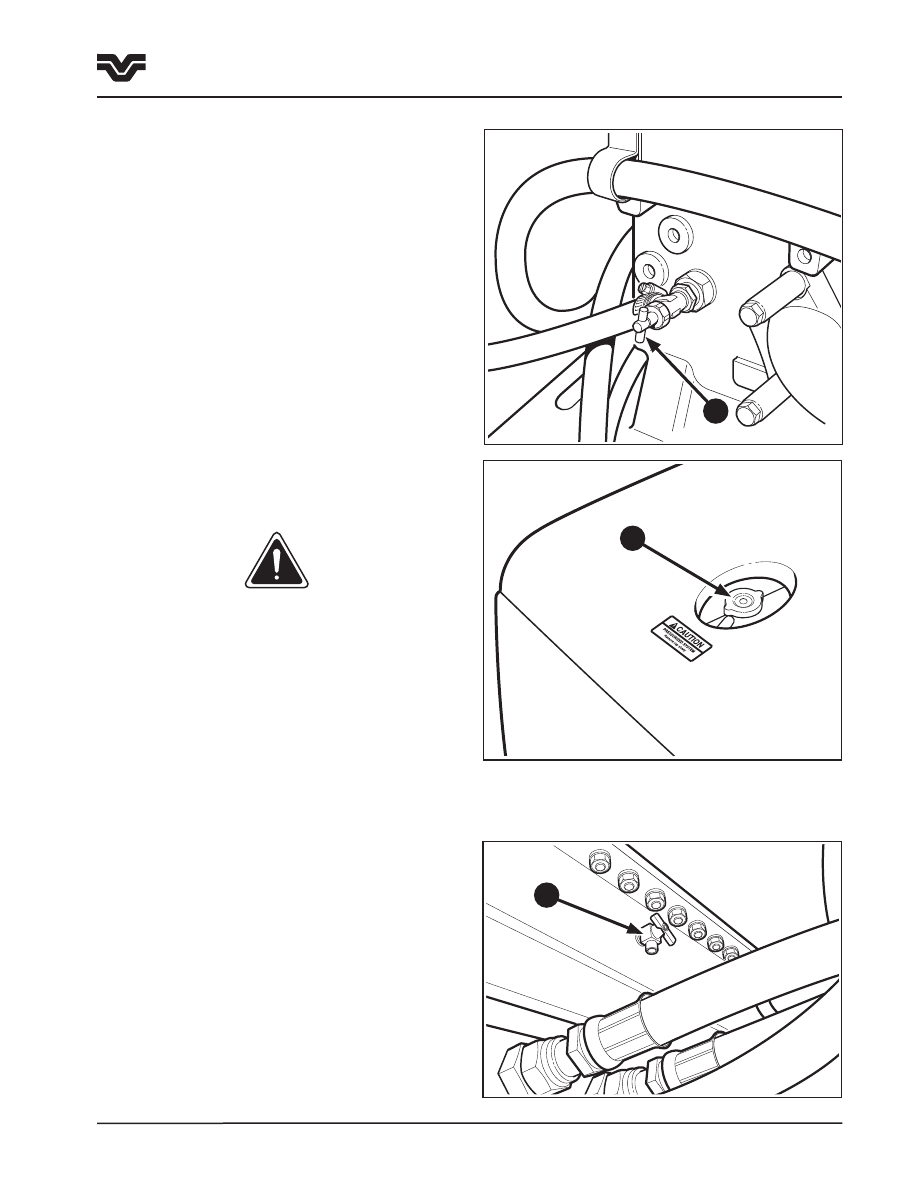

Чтобы  слить  жидкость  из  системы  охлаждения,

сначала поверните ручку регулятора температуры

в  кабине  в  позицию  максимального  нагрева .

Удостоверьтесь, что вентиль отопителя на задней/

правой стороне двигателя полностью открыт .
Снимите  крышку  радиатора  (2)  с  верхней  части

радиатора .

ПРЕДУПРЕЖДЕНИЕ:  СИСТЕМА  ОХЛАЖДЕНИЯ

РАБОТАЕТ

ПОД

ДАВЛЕНИЕМ,

КОТОРОЕ

КОНТРОЛИРУЕТСЯ  ГЕРМЕТИЧНОЙ  КРЫШКОЙ

РАДИАТОРА.  ОПАСНО  ЕЕ  СНИМАТЬ,  КОГДА

СИСТЕМА

НАГРЕТА.

КОГДА

СИСТЕМА

ОХЛАДИЛАСЬ,

ИСПОЛЬЗУЙТЕ

ТОЛСТУЮ

ТКАНЬ  И  МЕДЛЕННО  ПОВЕРНИТЕ  КРЫШКУ

ДО  ПЕРВОЙ  ОСТАНОВКИ,  ДАЙТЕ  ВРЕМЯ

ДЛЯ  СБРОСА  ДАВЛЕНИЯ,  ПЕРЕД  ТЕМ  КАК

ПОЛНОСТЬЮ СНЯТЬ КРЫШКУ.
ИЗБЕГАЙТЕ  КОНТАКТА  С  ОХЛАЖДАЮЩЕЙ

ЖИДКОСТЬЮ.

ПРИДЕРЖИВАЙТЕСЬ

МЕР

ПРЕДОСТОРОЖНОСТИ,

УКАЗАННЫХ

НА

УПАКОВКАХ  ИСПОЛЬЗУЕМЫХ  АНТИФРИЗА  И

ИНГИБИТОРА.
Чтобы  слить  жидкость  из  радиатора,  откройте

сливной  кран  (3),  расположенный  в  центре  дна

радиатора .
Слейте всю охлаждающую жидкость в подходящий

контейнер  и  следуйте  местным  законам  и

нормативным положениям при ее утилизации .
Чтобы  слить  охлаждающую  жидкость  из  блока

Раздел 4 - Смазка и техническое обслуживание

Каждые 2000 часов или 2 года

1

F4-9

2

F4-76

3

4-48

435/485/535

цилиндров, отсоедините нижний шланг радиатора

(4) от поверхности радиатора . Это позволит слить

любую жидкость, находящуюся в водяной рубашке

двигателя .
Слейте всю охлаждающую жидкость в подходящий

контейнер  и  следуйте  местным  законам  и

нормативным положениям при ее утилизации .

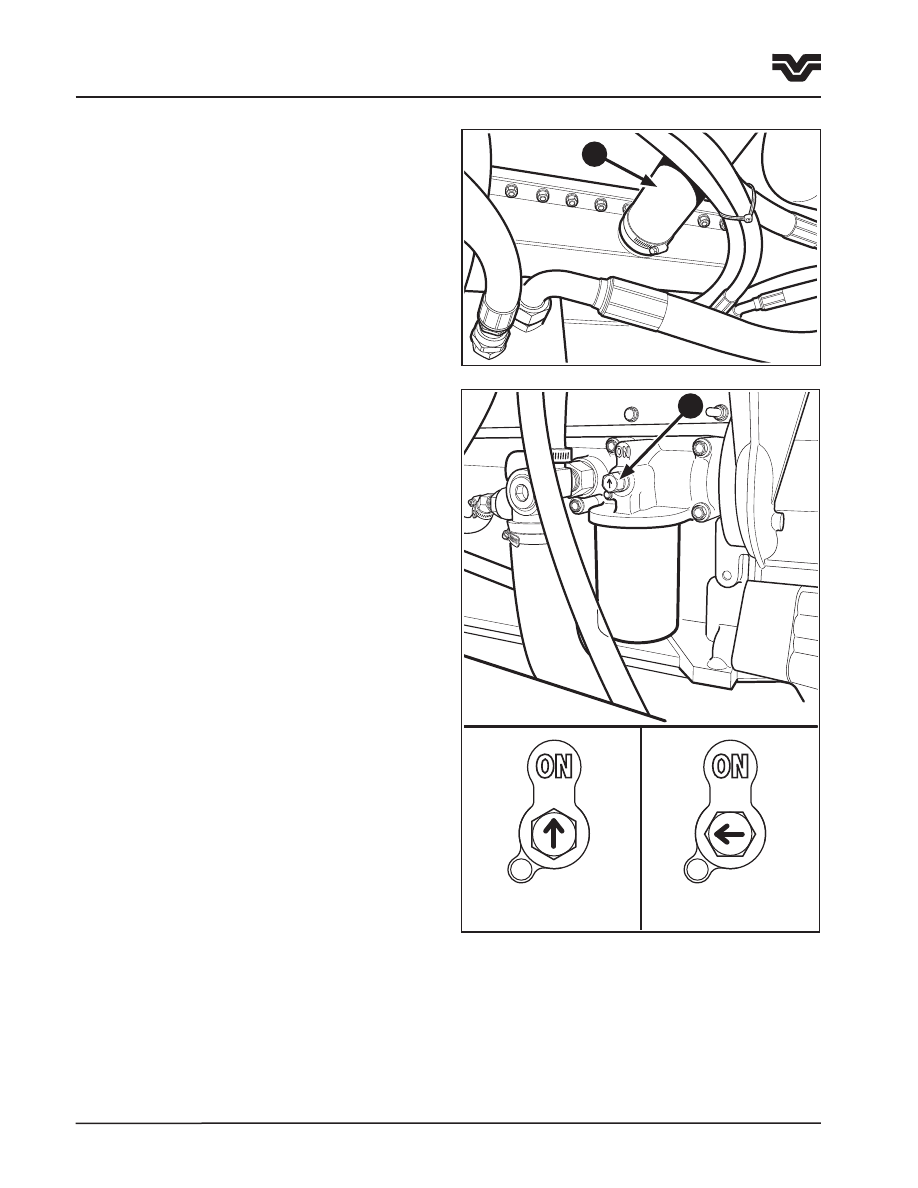

Поверните  запорный  клапан  фильтра  системы

охлаждения в положение «OFF» (выключено), чтобы

фильтр был изолирован от системы охлаждения во

время операций очистки и промывания .
ВАЖНО:  Если  не  изолировать  фильтр  системы

охлаждения  путем  закрытия  запорного  клапана,

это  приведет  к  загрязнению  фильтра  системы

охлаждения  и  его  придется  заменить,  вне

зависимости от того, требует ли этого периодичность

его замены.

Промывание системы охлаждения
См . Руководства по эксплуатации Cummins QSX15

по работе и техническому обслуживанию двигателя,

прилагающуюся  к  трактору,  чтобы  правильно  и

своевременно  провести  процедуру  промывания

системы охлаждения .
После  очистки  системы  охлаждения,  затяните

сливной кран (3) и поставьте на место нижний шланг

радиатора (4) . Откройте запорный клапан фильтра

системы охлаждения (5) .

F4-30

ON

OFF

5

F4-75

4

Раздел 4 - Смазка и техническое обслуживание

Каждые 2000 часов или 2 года

435/485/535

4-49

Раздел 4 - Смазка и техническое обслуживание

Каждые 2000 часов или 2 года

Охлаждающая жидкость, добавляемая в двигатель,

должна  отвечать  определенным  требованиям .

Используйте охлаждающую жидкость из одного из

следующих источников:
ПРИМЕЧАНИЕ: Заводская заправка представляет

собой  охлаждающую  смесь  розового  цвета.

Пропилен  или  этиленгликоль  могут  быть

смешаны в системе охлаждения.
Наполняйте систему охлаждения низкосиликатным

антифризом,  который  отвечает  техническому

стандарту  GM  6038-M,  или  который  содержит  не

более  0,1%  безводного  щелочного  метасиликата

(anhydrous  alkali  metasilicate)  и  отвечает  либо

техническому стандарту GM 1825-M или стандарту

GM 1899-M, которые являются эксплуатационными

нормативами .
Используйте  мягкую  воду  в  охлаждающей  смеси .

Примеси в жесткой воде нейтрализуют ингибиторы

коррозии .  Жесткость  воды  не  должна  превышать

300 промилле или вода не должна содержать более

чем 100 промилле хлорида или сульфата .
Антифриз  необходимо  использовать  при  любом

климате  для  защиты  от  замерзания  и  кипения .

Компания  Cummins  Engine  рекомендует  степень

концентрации 50%, от 40% до 60% этиленгликоля

или пропиленгликоля в большинстве климатических

зон .  Максимальную  защиту  от  замерзания

обеспечивает  антифриз  с  концентрацией  68%,

которая  не  должна  превышаться  ни  при  каких

условиях .  Защита  антифриза  снижается  при

концентрации выше 68% .

ПРИМЕЧАНИЕ:  Уровень  защиты  антифриза  с

содержанием пропиленгликоля НЕ МОЖЕТ быть

проверен с помощью того же самого гидрометра,

который используется с антифризом на основе

этиленгликоля.
Необходимо  проверять  уровень  концентрации,

используя  рефрактометр.  Этот  инструмент

можно  заказать  у  дилера,  Н/Д  CC2806.  Уровни

защиты, как пропилен -, так и этиленгликоля (их

смеси) могут измеряться рефрактометром.

Поскольку

уровень

защиты

охлаждающей

жидкости  определен  (соотношение  воды  и

антифриза),  смесь  должна  содержать  одну  часть

порошковой химической присадки Cummins DCA4

на галлон охлаждающей жидкости . Одна упаковка

порошковой  химической  присадки  равна  42,5  г

(сухих) или 120 мл . Дилер может оказать помощь в

получении присадки DCA4 .
ВАЖНО:  Если  в  системе  охлаждения  не

поддерживать  необходимый  уровень  DCA4,  это

приведет  к  коррозии  системы  охлаждения  и

поломке двигателя.
ВАЖНО: Концентрация DCA4 должна проверяться

с  помощью  тестера,  который  можно  заказать  у

компании  Cummins  /  Fleetguard  или  с  помощью

дилера
ВАЖНО:  Не  добавляйте  холодную  охлаждающую

жидкость  в  неостывший  двигатель.  Это  может

вызвать  повреждение  корпуса  двигателя.  Дайте

двигателю остыть до температуры ниже 50° С.
Заведите двигатель и дайте ему поработать, пока не

будет достигнута нормальная рабочая температура .

Остановите  двигатель  и  дайте  охлаждающему

жидкости остыть .
ПРИМЕЧАНИЕ:

Уровень

охлаждающей

жидкости упадет, когда охлаждающая жидкость

распределится по системе.
Снимите крышку радиатора и залейте охлаждающую

жидкость  в  радиатор,  чтобы  уровень  жидкости

поднялся  до  нижней  части  заливной  горловины .

Установите крышку радиатора .
ПРРМЕЧАНИЕ:  Если  не  предполагается,  что

двигатель  будет  работать  сразу  же  вслед  за

сменой  охлаждающей  жидкости  и  фильтра,

дайте  двигателю  поработать  в  течение  одного

часа,  чтобы  химическая  кондиционирующая

присадка  в  системе  распределилась  внутри

системы охлаждения.
Заправочный  объём  охлаждающей  жидкости  для

тракторов моделей 435, 485 и 535 – 72 литра .



Ethylene Glycol

Propylene Glycol

40%
50%
60%
68%

-23°C
-37°C
-54°C
-71°C

-21°C
-33°C
-40°C
-63°C

4-50

435/485/535

Операция 64

Замена

наружного

элемента

воздухоочистителя

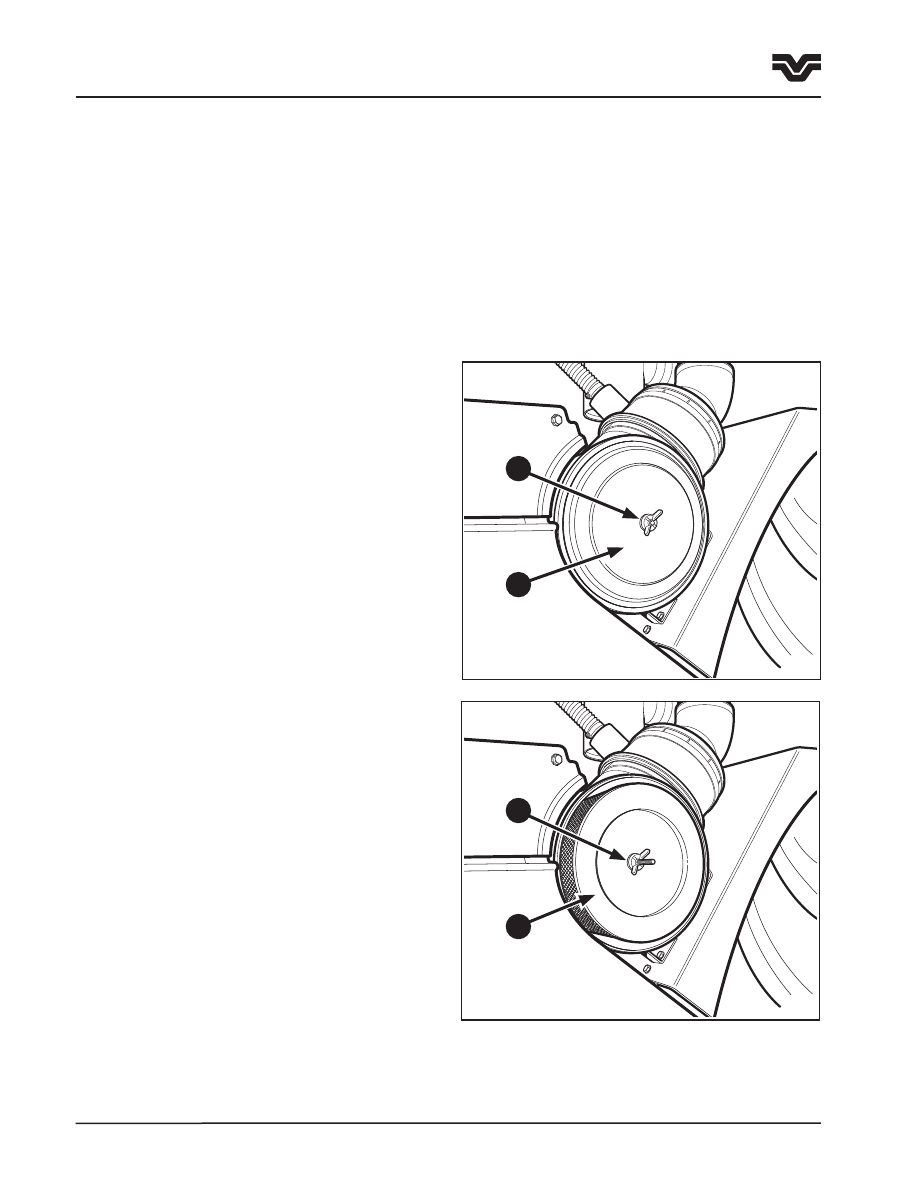

Если  сигнальная  лампа  индикатора  засорения

загорается  на  дисплее  приборной  панели

(EIC),  необходимо  заменить  наружный  элемент

воздухоочистителя .

Это

может

случиться

вне  зависимости  от  времени,  установленного

регламентом

технического

обслуживания

вследствие неблагоприятных условий работы .
ВАЖНО:

При

проведении

технического

обслуживании  воздухоочистителя  необходимо

использовать. Избегайте вдыхания пыли.
Чтобы  получить  доступ  к  наружному  элементу,

снимите  гайку-барашек  (1)  на  наружной  стороне

крышки .  Снимите  крышку  (2)  с  фильтрующей

коробки воздухоочистителя .

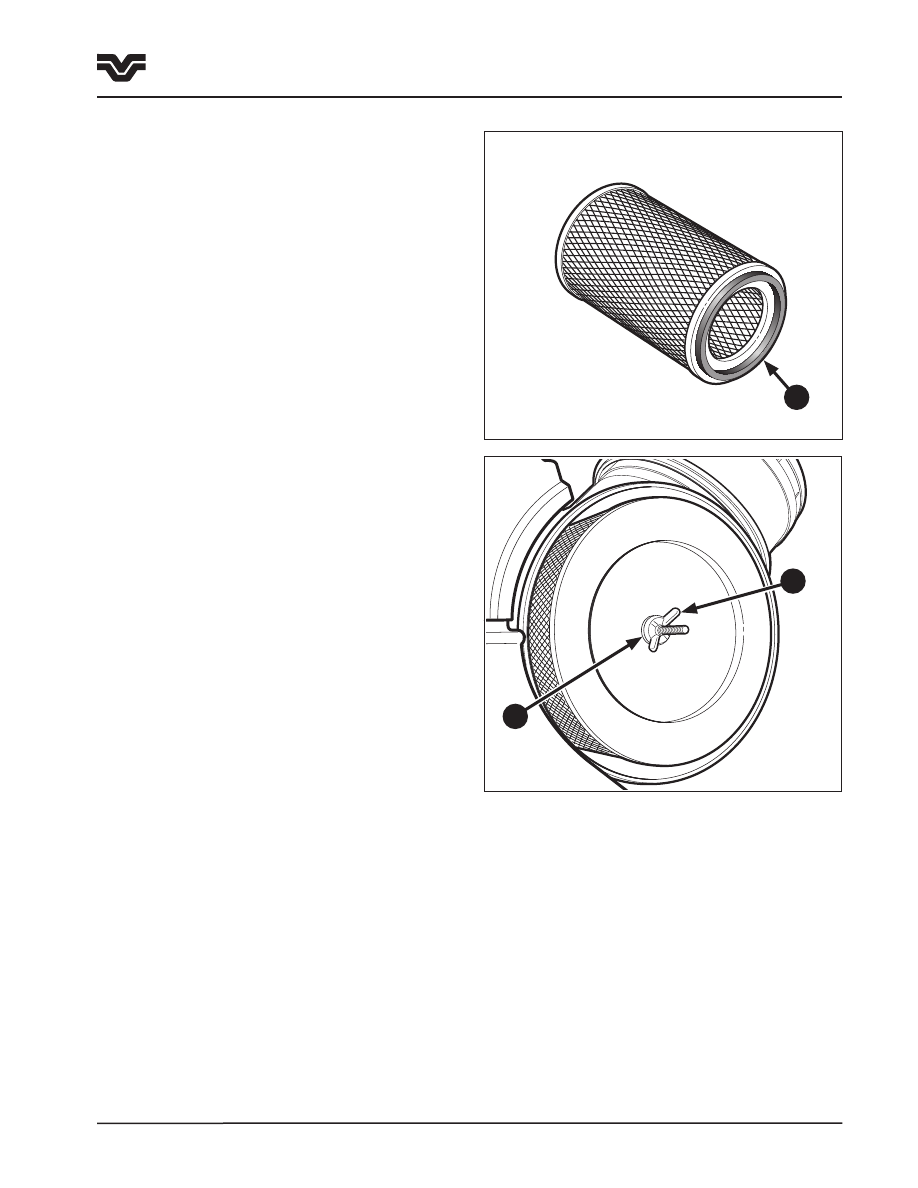

Снимите наружный элемент (3), сняв гайку-барашек

(4), и вытащив элемент из фильтрующей коробки .

F4-50

F4-51

1

2

4

3

Раздел 4 - Смазка и техническое обслуживание

При загорании аварийной лампочки

435/485/535

4-51

Раздел 4 - Смазка и техническое обслуживание

При загорании аварийной лампочки

F4-58

Перед  установкой  элемента  очистите  корпус

воздухоочистителя безворсовой салфеткой .
Осмотрите  уплотнение  элемента  (1)  перед

установкой .  Трещины  или  повреждения  на

резиновом уплотнении свидетельствуют о том, что

требуется установить новый элемент .
Установите  элементы  в  фильтрующую  коробку .

Удостоверьтесь,  что  уплотнение  на  конце

фильтра  полностью  соприкасается  с  корпусом

воздухоочистителя . На гайках-барашках (2) имеются

маленькие  уплотнения  (3)  на  внутренней  стороне,

которые должны быть в хорошем состоянии перед

затяжкой  гаек-барашков .  Если  на  уплотнениях  (3)

имеются повреждения, замените их . Затем надежно

затяните гайки-барашки .

F4-54

1

2

3

4-52

435/485/535

Операция 65

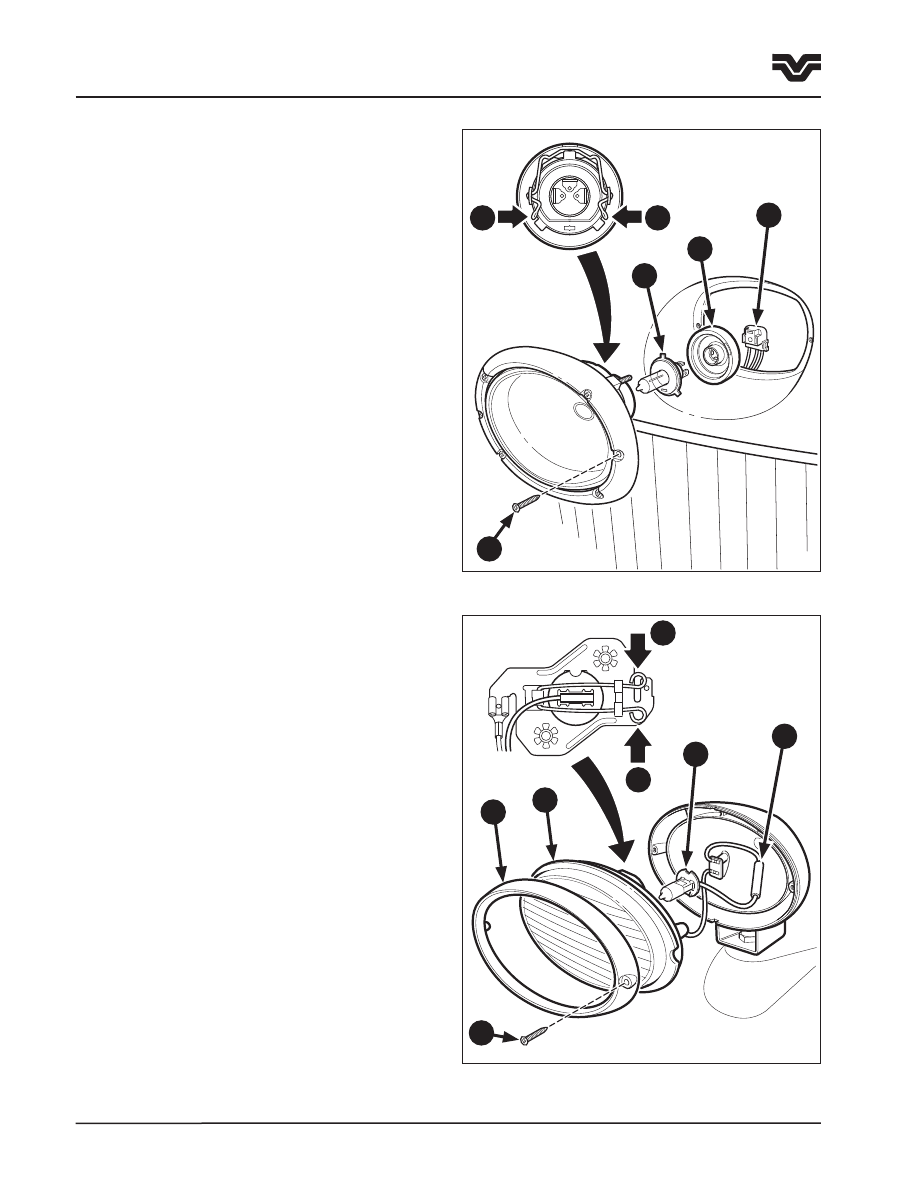

Дорожные огни – замена ламп фар дальнего и

ближнего света
Чтобы  заменить  лампу,  снимите  два  винта  (1),

крепящих  ламповый  блок  к  кузову,  и  вытащите

ламповый блок . Отсоедините разъём (2) и удалите

резиновую  оболочку  (3) .  Извлеките  лампу  (4),

освободив,  пружинный  держатель  (5) .  Установите

новую  лампу,  в  порядке,  обратном  снятию .

Старайтесь не прикасаться к стеклу новой лампы .
Запасная лампа, Н/Д: 9626307

Операция 66

Замена ламп рабочих фар
Для замены лампы рабочих фар, снимите два винта

(6),  крепящих  ободок  (7),  и  вытащите  фару  (8)  из

корпуса .  Освободите  пружинный  держатель  (9)  и

извлеките лампу (10) из фары . Отсоедините разъем

(11) . Установите новую лампу, в обратном порядке .

Старайтесь не прикасаться к стеклу новой лампы .
Запасная лампа, Н/Д: 9703399

Запасные лампы можно заказать у дилера .

F4-78

2

1

5

3

4

5

F4-79

6

9

9

10

7

8

11

Раздел 4 - Смазка и техническое обслуживание

При необходимости
