435/485/535

3-23

Раздел 3 - Принцип работы

Приборы управления и датчики

F3-27

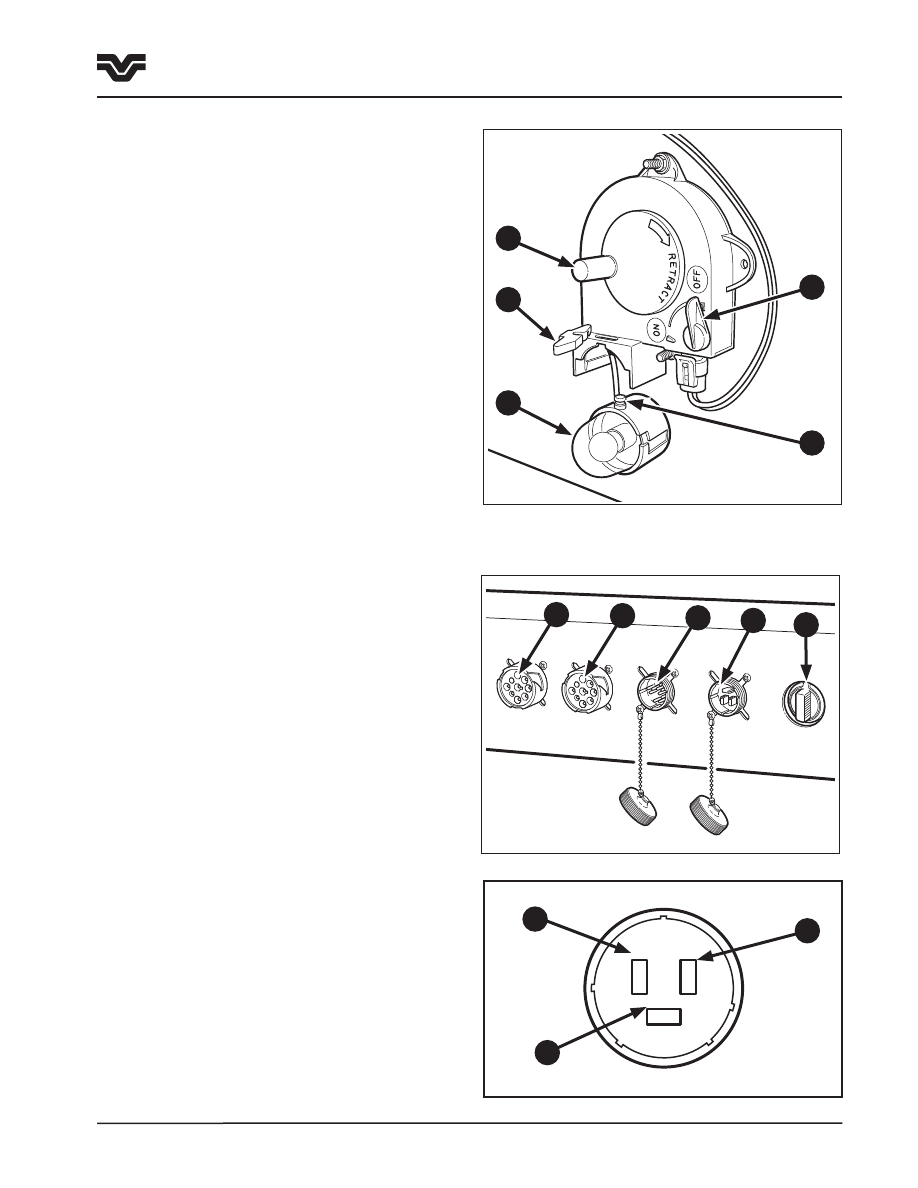

Аварийный фонарь (опция)

Аварийный  фонарь  расположен  в  левом  заднем

углу кабины, под задней полкой . Фонарь снабжен

силовым  кабелем  длиной  5,5  м  , .  Для  снятия

фонаря (1) сдвинуть фиксирующий рычаг (2) влево

и осторожно вытянуть фонарь, разматывая кабель

с держателя . Фонарь имеет магнитное основание,

что  позволяет  прикреплять  его  к  трактору,  для

удобства работы .
Переключатель фонаря (3) – двухпозиционный . При

положении  рычага  переключателя  в  положении

“выкл”

(вертикально)

фонарь

выключен .

При  положении  рычага  в  положении  “вкл”

(горизонтально)  фонарь  будет  работать,  если

открыта дверь кабины .
При нахождении в держателе, аварийный фонарь

используется  вместе  с  потолочными  плафонами

для освещения внутри кабины, если открыта дверь

кабины .
ПРИМЕЧАНИЕ: Конструкция аварийного фонаря

предусматривает его отключение при закрытой

двери.
Чтобы  убрать  аварийный  фонарь,  смотать  кабель

поворотной ручкой (4), вставить штифт (5) в гнездо

и зафиксировать на месте рычагом (2) .

Соединители электропитания

На задней полке, за сиденьем оператора

расположены три соединителя электропитания .

Соединитель (6) – 12-вольтовый, 1-штырьковый

разъем для дополнительного оборудования .

Соединитель (7) – 12-вольтовый, 3-штырьковый

разъем для дополнительного оборудования .

Соединитель (8) – 16-штырьковый

диагностический разъем .

Соединитель (9) – разъем диагностики двигателя

Cummins .

Соединитель (10) – диагностический разъем

коробки передач CAT TA22

(опция, только при

установке CAT TA22) .
ПРИМЕЧАНИЕ:

На

ранее

выпускавшихся

моделях  двигателей  Cummins  кабель  для

диагностики  двигателя  BVI  №  по  каталогу

86033779  поставлялся  вместе  с  трактором  и

располагался  на  поддоне  под  сиденьем.  Жгут

проводов  диагностического  прибора  Cummins

insite

подсоединяется

к

16-штырьковому

разъему (8) с помощью этого кабеля.
Трехштырьковый  штепсель  (7)  для  подключения

дополнительного оборудования имеет 3 клеммы .
Клемма 1 – подключаемый ключом зажигания



12-вольтовый вывод питания,





защищенный предохранителем 20 А .

Клемма 2 – прямой вывод 12-вольтового питания,



защищенный предохранителем 20 А .

Клемма 3 – масса .
№  по  каталогу  86032112  –  заглушка  (7)

соединителя в сборе.

4

2

1

3

5

2

1

3

F3-26

F3-25

9

8

6

7

10

3-24

435/485/535

Раздел 3 - Принцип работы

Приборы управления и датчики

F3-110

A

B

C

1

4

5

6

F3-26

2

1

3

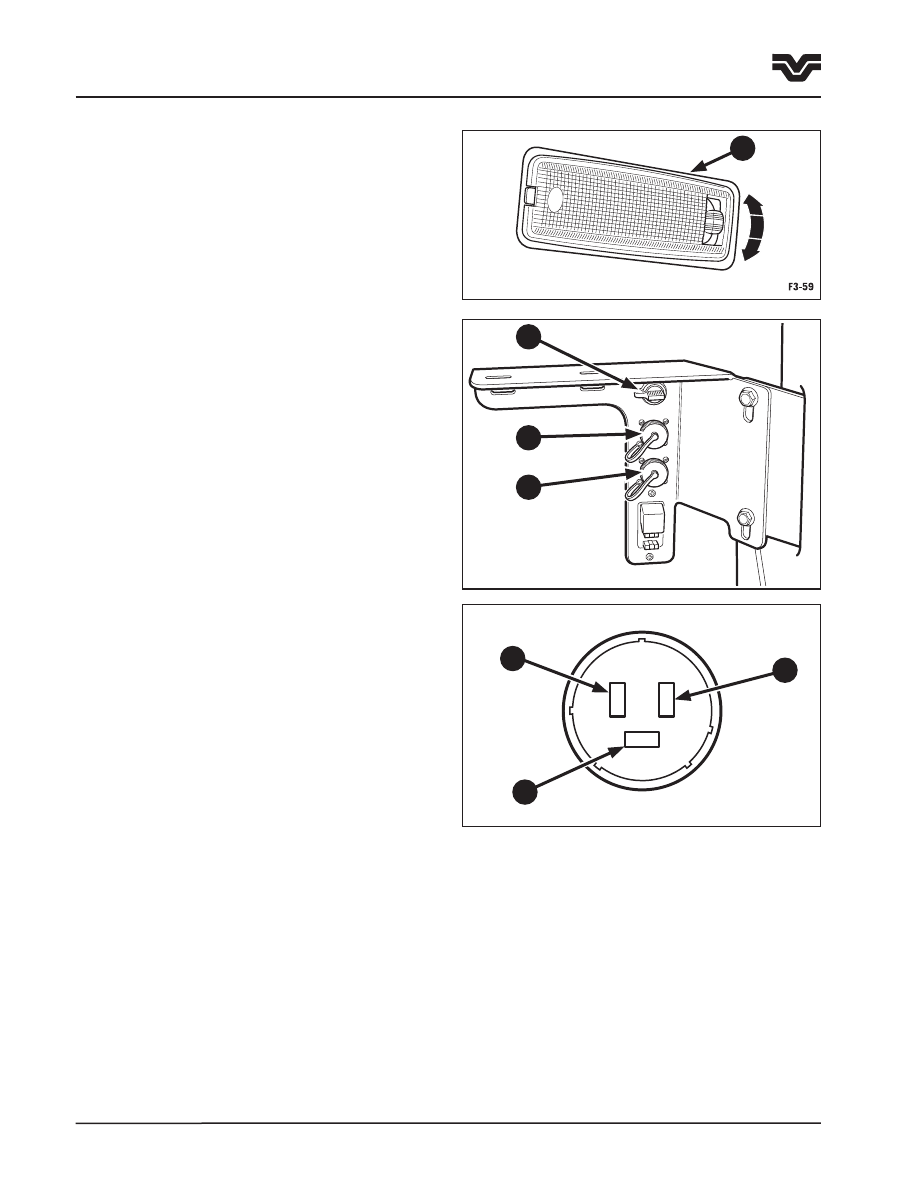

Потолочные плафоны

Для  внутреннего  освещения  на  потолке  кабины

установлены два потолочных плафона (1) . Каждый

плафон имеет три положения .
Положение А – включен при открытой двери
Положение В –  выключен
Положение С – включен

Кронштейн для монтажа

вспомогательного оборудования

кабины (опция)

В  кабине  имеется  дополнительный  кронштейн

для  установки  вспомогательного  оборудования

кабины,  а  именно:  приборов  контроля  навесного

оборудования, измерителей, связной радиостанции

и  сотового  телефона .  Кронштейн  снабжен  тремя

соединителями питания .
Розетка (4) – 12-вольтовый, одноштырьковый

разъем для дополнительного оборудования .
Штепсели (5 и 6) – 12-вольтовые, 3-штырьковые

разъемы для дополнительного оборудования .
Штепсели имеют по 3 клеммы:
Клемма 1 – Подключаемый ключом зажигания



12-вольтовый вывод питания,





защищенный предохранителем 20 А .

Клемма 2 – Прямой вывод 12-вольтового питания



защищенный предохранителем 20 А .

Клемма 3 – масса .
№ по каталогу 86058819 – заглушка (4)

соединителя в сборе.
№ по каталогу 86032112 – заглушка (6)

соединителя в сборе.

Радиоприемник (опция)

В  кабине  трактора  могут  устанавливаться

радиоприемник/кассетный

плеер

или

радиоприемник/CD плеер .
№  по  каталогу  86032815  –  радиоприемник/

кассетный плеер

№  по  каталогу  86032814  –  радиоприемник/CD

плеер
Для запроса на установку любого из этих устройств

обращайтесь к дилеру .
Для  правильной  эксплуатации  радиоприемника,

следуйте

руководству

по

эксплуатации,

поставляемому с радиоприемником .

435/485/535

3-25

Раздел 3 - Принцип работы

Приборы управления и датчики

F3-175

F3-118

2

1

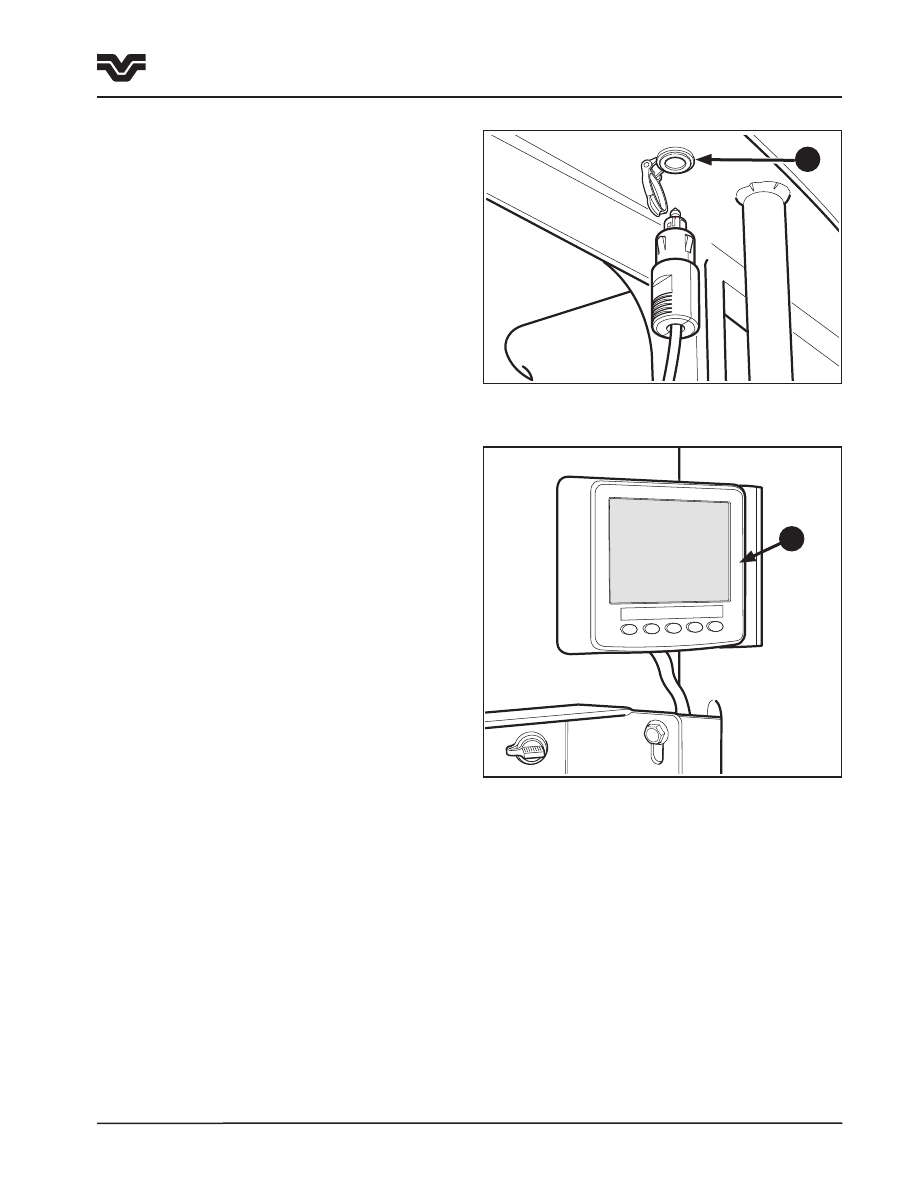

Вращающийся проблесковый маячок

(опция)

Вращающийся проблесковый маячок с магнитным

основанием  может  быть  установлен  в  одном  из

трех положений на козырьке крыши .
Питающий  кабель  подсоединяется  к  розетке  (7),

расположенной  слева  от  двери,  под  козырьком

крыши .  Комплект  вращающегося  проблескового

маячка имеется в продаже у дилера, № по каталогу

86031163 .
Проблесковый маячок включается переключателем

с правой стороны передней панели управления .

Монитор двигателя CANtrak (Опция)

Монитор  двигателя  CANtrak  (2)  устанавливается

на  правой  стойке  над  кронштейном  аксессуаров

и  отображает  информацию,  получаемую  по  CAN

шинам J1939 и J1587 от двигателя и трансмиссии,

которая  включает  активные  и  сохраненные

предупреждения,  а  так  же  путевой  и  топливный

компьютер .
Дисплей

имеет

многоязыковую

систему

предупреждения и информирования об ошибках .
Установочный  комплект  монитора  двигателя

CANtrak  доступен  у  дилеров  Versatile .

Чертежный

номер: 86035877.

3-26

435/485/535

Раздел 3 - Принцип работы

Приборная панель (EIC)

F3-29

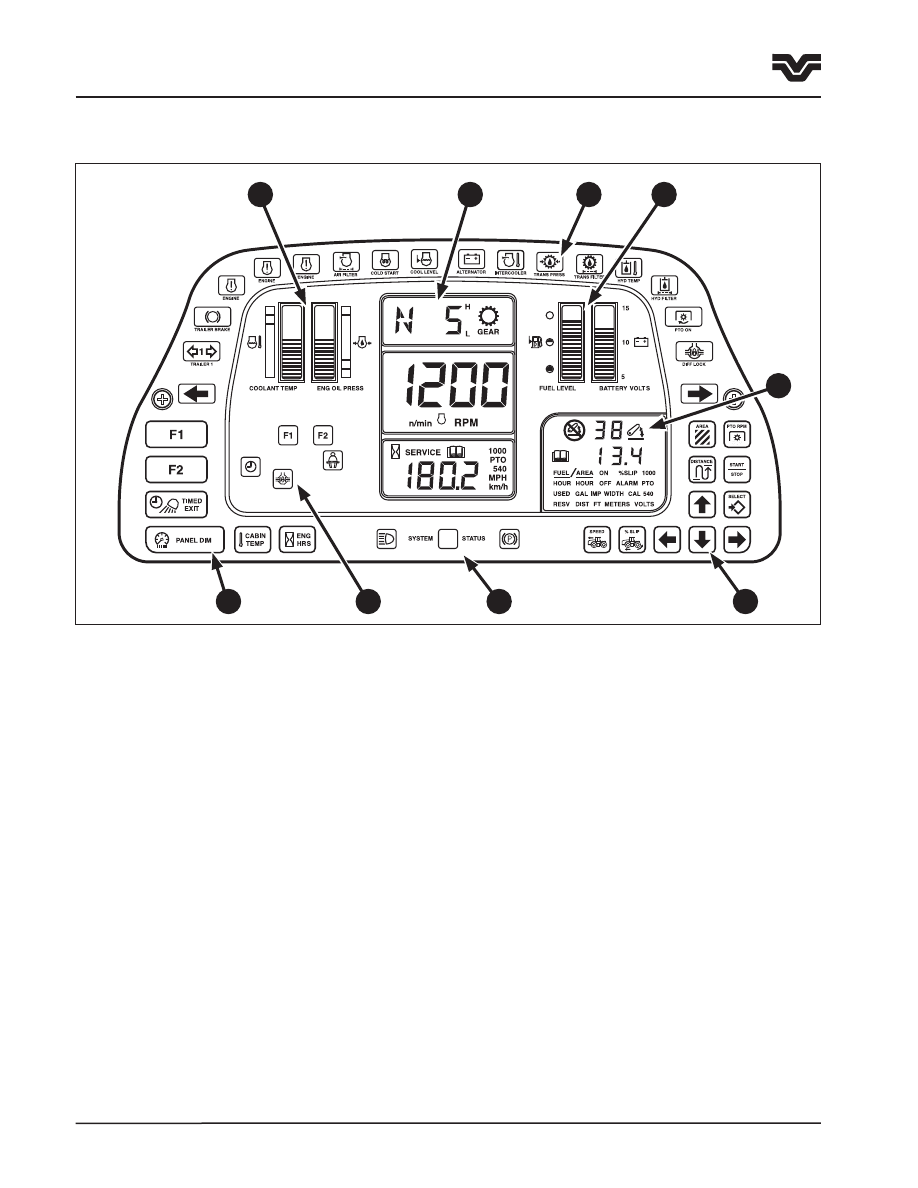

Приборная панель (EIC)

1

Введение

Ниже  приводится  подробная  информация  о

функционировании и программировании приборной

панели  (EIC) .  На  вышеприведенном  рисунке

приборной  панели  показан  пример  нормально

функционирующего дисплея .
При

включении

замка

зажигания

запускается

самодиагностика

элементов

жидкокристаллического

(ЖК)

дисплея

и

сигнальных  ламп .  В  течение  приблизительно

одной  секунды  звучит  звуковая  сигнализация,

и  все  лампы  кратковременно  включаются  для

проверки  работоспособности .  При  включении

замка  зажигания  включается  подсветка  фоновых

областей  ЖК-дисплея .  Кроме  того,  фоновые

области снабжены задней подсветкой с регулятором

освещенности .
Приборная  панель  (EIC)  разделена  на  следующие

области:

В  верхней  части  среднего  ЖК-дисплея

1 .

отображается  информация  о  включенной

передаче  коробки  передач .  В  средней  части

отображаются  обороты  двигателя,  в  нижней

части  -  часы  наработки  двигателя,  скорость

хода и обороты вала отбора мощности  (ВОМ) .
26  цветных  индикаторов  или  сигнальных

2 .

ламп  отображают  текущую  информацию  и

предупреждают о неисправностях систем .
На правых гистограммах отображаются уровень

3 .

топлива и напряжение аккумулятора .
С  правой  стороны  блока  отображается

4 .

монитор  рабочих  характеристик  трактора

(ТРМ) .  Монитор  отображает  информацию  о

трехточечном  навесном  устройстве  и  другую

выбранную информацию о системах . Кроме того,

отображается информация о кодах ошибок .
11  сенсорных  переключателей  позволяют

5 .

выбрать

функции

приборной

панели

(EIC),  отображаемых  на  дисплее  рабочих

характеристик трактора (ТРМ) . Кроме того, эти

переключатели используются для калибровки .
Четыре сенсорных переключателя используются

6 .

для управления временем таймера, температурой

в кабине (опция), часами наработки двигателя и

подсветкой приборов .
На

левых

гистограммах

отображаются

7 .

температура охлаждающей жидкости и давление

моторного масла .

2

3

4

5

2

6

7

2

435/485/535

3-27

F3-31

F3-30

n/min

RPM

Звуковой предупредительный сигнал

Звуковой предупредительный сигнал включается в

следующих случаях:

при первом включении зажигания .

•

При  загорании  сигнальной  лампы,  или  если

•

гистограмма указывает на неисправность .

Сигнализация

предупреждает

оператора

о

возникновении неисправности .
В  зависимости  от  серьезности  неисправности,

сигнализация звучит следующим образом:
Некритическая

сигнализация

–

звуковая

сигнализация  звучит  только  в  течение  одной

секунды .  Трактор  продолжает  работать,  однако

следует выяснить и устранить причину включения

сигнализации .

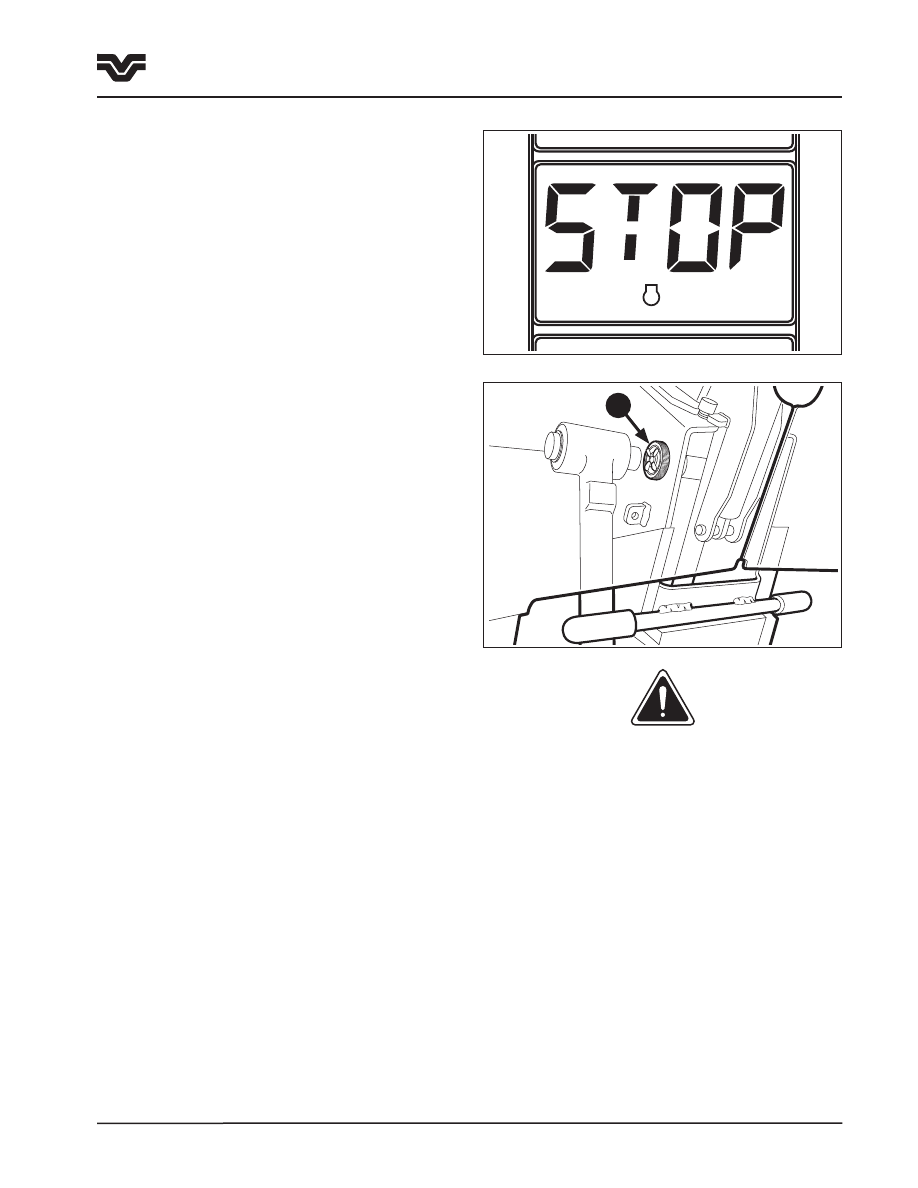

Критическая  сигнализация  –  непрерывный  сигнал

переменного  тона  будет  звучать  до  устранения

неисправности  или  выключения  двигателя .  В

течение  30-ти  секунд  перед  автоматическим

отключением  двигателя  на  среднем  дисплее

мигает  сообщение  двигателя  “STOP”  (стоп) .  Для

предотвращения  повреждения  трактора  следует

немедленно  выяснить  и  устранить  причину

неисправности .
Звуковая  сигнализация  снабжена  поворотным

регулятором (1) громкости, расположенным слева

от  рулевой  колонки,  ниже  передних  органов

управления . Для регулировки громкости повернуть

крышку сигнализации .

Автоматическая остановка двигателя

Функция автоматической остановки двигателя

входит в стандартную комплектацию . Двигатель

автоматически останавливается через 30 секунд

при возникновении следующих условий:

Низкое давление масла в трансмиссии

•

Низкое давление масла в двигателе

•

Температура впускного коллектора выше

•

допустимой

Температура охлаждающей жидкости

•

двигателя выше допустимой

Низкий уровень охлаждающей жидкости

•

двигателя

Низкое напряжение системы зарядки

•

аккумулятора

Температура масла в двигателе выше

•

допустимой

1

ПРЕДУПРЕЖДЕНИЕ:  ФУНКЦИЯ  ОТКЛЮЧЕНИЯ

ДВИГАТЕЛЯ  ПОЛНОСТЬЮ  АВТОМАТИЧЕСКАЯ.

ОНА

МОЖЕТ

БЫТЬ

ЗАБЛОКИРОВАНА

ОПЕРАТОРОМ,  ЧТОБЫ  ОТВЕСТИ  ТРАКТОР

В  БЕЗОПАСНОЕ  МЕСТО.  ПЕРЕКЛЮЧАТЕЛЬ

БЛОКИРОВКИ, РАСПОЛОЖЕННЫЙ СПРАВА ОТ

РУЛЕВОЙ  КОЛОНКИ,  СЛЕДУЕТ  ПРИМЕНЯТЬ

ТОЛЬКО ДЛЯ ТОГО, ЧТОБЫ ОТВЕСТИ ТРАКТОР

ДОСТАТОЧНО  ДАЛЕКО,  ВО  ИЗБЕЖАНИЕ

АВАРИЙНОЙ СИТУАЦИИ.
(См .  раздел  “Работа  переключателя  блокировки

остановки двигателя” стр . 3-18) .

Раздел 3 - Принцип работы

Приборная панель (EIC)

3-28

435/485/535

Раздел 3 - Принцип работы

Приборная панель (EIC)

F3-29

F3-32

TRAILER BRAKE

TRAILER 1

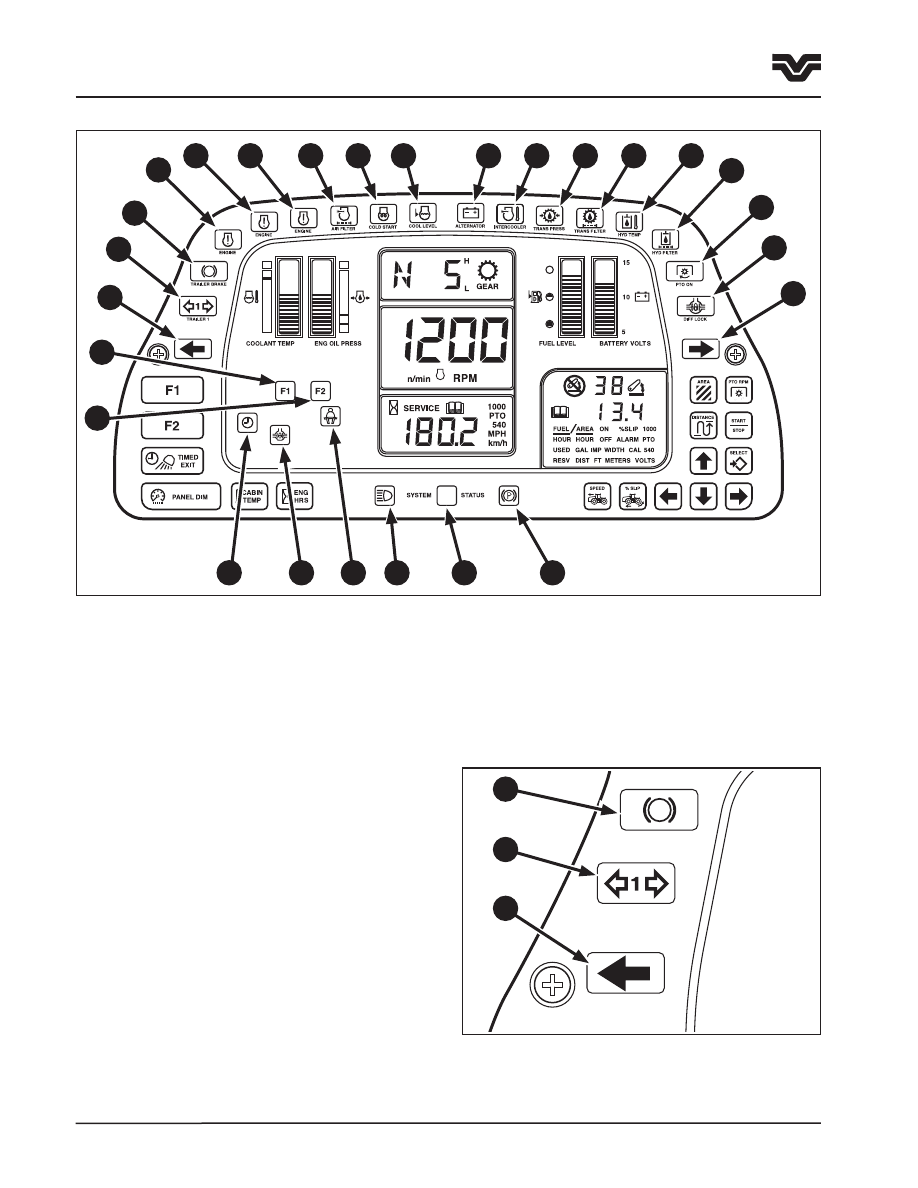

Индикатор,

сигнальные

лампы

и

предупреждающие сигналы

Двадцать

шесть

цветных

сигнальных

ламп,

изображенных

выше,

отображают

текущую  информацию  или  предупреждают  о

неисправности  систем .  Включение  сигнальных

ламп  ,неисправностей  сопровождается  звуковой

сигнализацией .
Сигнальные  лампы  и  звуковая  сигнализация

функционируют следующим образом:

Сигнал левого поворота

1.
Лампа  (1)  сигнала  поворота  мигает  одновременно

с  левым  сигналом  поворота  трактора .  Звуковая

сигнализация включается, если сигналы поворота

оставлены включенными более чем на две минуты .

Сигнал поворота прицепа 1

2.
Не используется .

Тормозная система прицепа

3.
Не используется .

5

6

7

8

9

10

11

12

13

14

4

3

2

1

15

16

17

18

19

20

21

24

25

26

3

2

1

22

23

435/485/535

3-29

F3-33

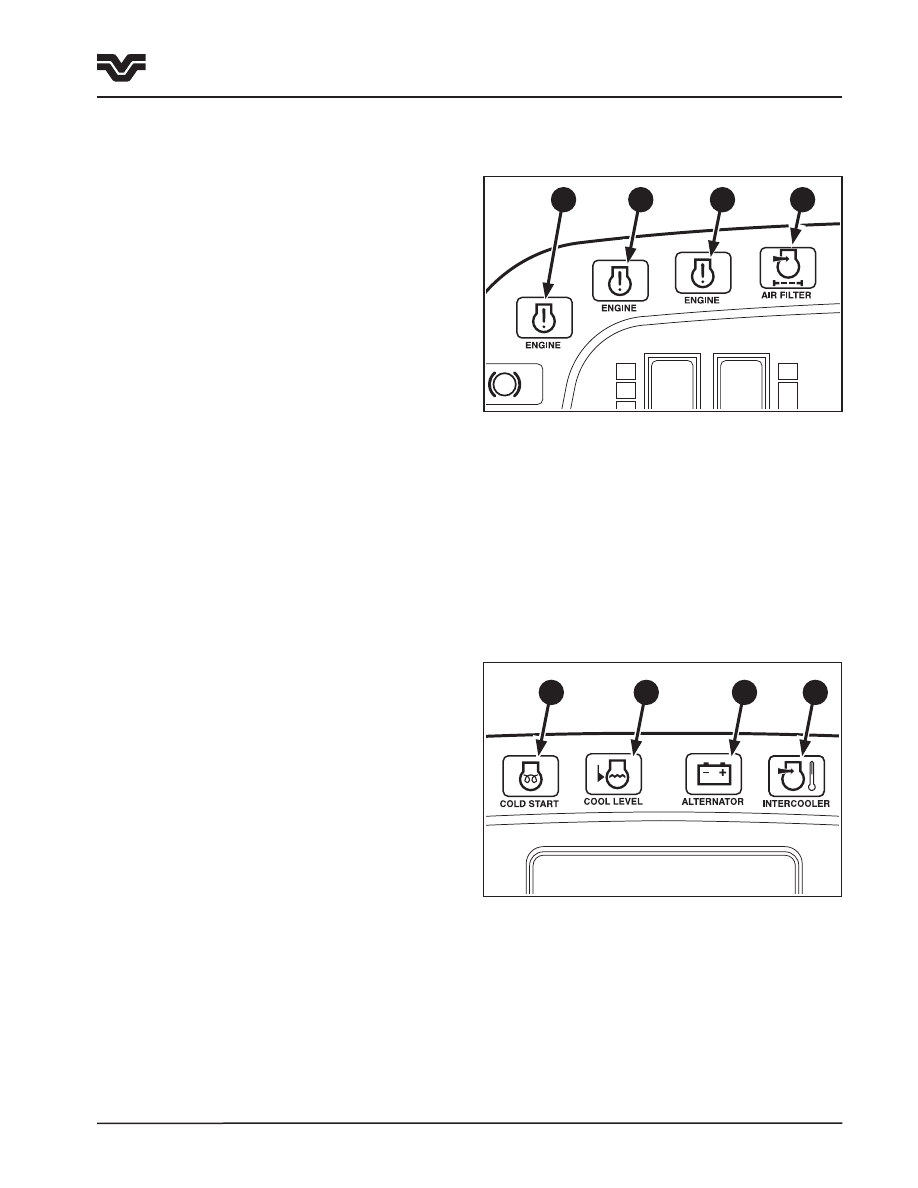

В случае возникновения неисправности двигателя,

в  зависимости  от  уровня  неисправности,  мигает

одна из трех сигнальных ламп .

Техническое  обслуживание  двигателя  –

4.

внимание (белая лампа)

Загорается,

когда

необходимо

техническое

обслуживание

двигателя .

Кроме

того,

на

мониторе  рабочих  характеристик  трактора  (ТРМ),

отображается код неисправности .

Техническое  обслуживание  двигателя  –

5.

предупреждение (желтая лампа)

Загорается  при  возникновении  некритической

неисправности в системе электронного управления

двигателем . Немедленно свяжитесь с дилером .

Техническое  обслуживание  двигателя  –

6.

критично (красная лампа)

Загорается  при  возникновении  критической

неисправности в электронной системе управления

двигателем .  В  течение  30-ти  секунд  перед

автоматическим отключением двигателя на среднем

дисплее  мигает  сообщение  двигателя  “STOP”

(стоп)  и  звучит  предупреждающая  сигнализация .

Для  предотвращения  повреждения  трактора

следует немедленно выяснить и устранить причину

неисправности .

Засорение воздушного фильтра

7.
Через

10

секунд

после

возникновения

неисправности  включается  лампа  воздушного

фильтра,

сопровождаемая

некритической

сигнализацией .  Необходимо  заглушить  трактор  и

провести  техническое  обслуживание  воздушного

фильтра,  для  предотвращения  повреждения

двигателя .

Запуск двигателя (холодный пуск двигателя)

8.
Лампа запуска двигателя (холодный пуск двигателя)

загорается, если температура окружающей среды

– 0° С или ниже .
Используйте  эфир  для  облегчения  запуска

двигателя при холодной погоде (см . стр . 3-53) .

Низкий уровень охлаждающей жидкости

9.
Лампа уровня охлаждающей жидкости загорается,

если уровень падает ниже уровня датчика . Звучит

критическая  сигнализация .  Проверить  отсутствие

течей и заполнить систему охлаждения .

Индикатор зарядки генератора переменного

10.

тока

Лампа генератора горит постоянно, если генератор

не  заряжает  аккумулятор .  При  возникновении

избыточной  зарядки  лампа  мигает  и  включается

некритическая сигнализация .

Перегрев промежуточного охладителя

11.
При  возникновении  перегрева  загорается  лампа

промежуточного

охладителя

и

включается

некритическая  сигнализация .  Перед  дальнейшей

эксплуатацией  следует  выяснить  и  устранить

причину  включения  сигнализации,  в  противном

случае возможно повреждение двигателя .

4

5

6

7

F3-34

8

9

10

11

Раздел 3 - Принцип работы

Приборная панель (EIC)

3-30

435/485/535

Раздел 3 - Принцип работы

Приборная панель (EIC)

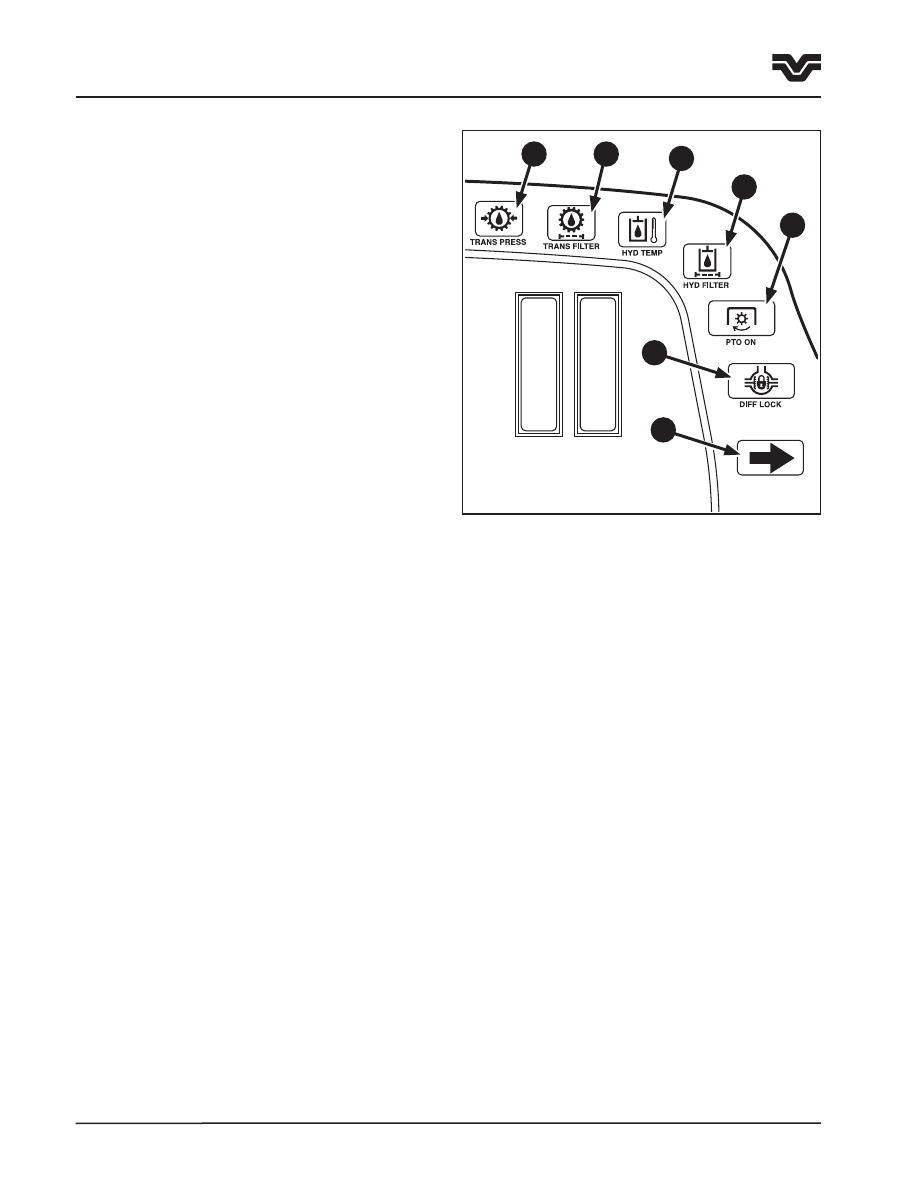

F3-35

Давление масла в коробке передач

12.
При  снижении  давления  масла  в  контуре  смазки

коробки передач загорается лампа давления масла

в  коробке  передач,  сопровождаемая  критической

сигнализацией .
Перед  автоматической  остановкой  двигателя  в

течение  30  секунд  мигает  сообщение  двигателя

“STOP” (стоп) .
Остановить двигатель и выяснить причину .

Фильтр коробки передач

13.
При засорении или закупорке фильтра загорается

лампа  фильтра  коробки  передач .  Фильтр

шунтирован  и  не  очищает  масло,  поступающее

в  коробку  передач .  В  течение  одного  часа

эксплуатации  необходимо  выполнить  техническое

обслуживание фильтра .

Температура  масла  в  гидравлической

14.

системе

Лампа  температуры  масла  в  гидравлической

системе загорается, указывая на слишком высокую

температуру .  Остановить  двигатель  и  выяснить

причину .

Фильтр гидравлической системы

15.
При  засорении  или  закупорке  в  одном  или

двух  фильтрах  загорается  лампа  фильтра

гидравлической  системы .  Фильтр  шунтирован  и

не  очищает  масло,  поступающее  в  резервуар .  В

течение  одного  часа  эксплуатации  необходимо

выполнить техническое обслуживание фильтра .

“PTO  On”  -  включен  вал  отбора  мощности

16.

(дополнительно)

При  включении  переключателя  вала  отбора

мощности  (ВОМ) загорается лампа агрегата отбора

мощности .

“Diff  Lock”  -  блокировка  дифференциала

17.

(опция)

При

включении

переключателя

блокировки

дифференциала  загорается  лампа  блокировки

дифференциала .

Сигнал правого поворота

18.
Лампа  сигнала  поворота  мигает  одновременно  с

правым  сигналом  поворота  трактора .  Звуковая

сигнализация включается, если сигналы поворота

оставлены включенными более чем на две минуты .

12

13

14

15

16

17

18
