СТЕЛЛАЖИ СЕРИИ G50. Руководство по эксплуатации - часть 3

G50

18

ПОВРЕЖДЕНИЯ СТЕЛЛАЖЕЙ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

Повреждения стоек и рам (рис. 20):

►   Изгиб стойки внутрь/наружу секции стеллажа с отклонением более 3 мм на 1 м длины;

►   Изгиб стойки вправо/влево от секции стеллажа с отклонением более 5 мм на 1 м длины;

►   Отклонение рам от вертикальной оси или их искривление от значений, указанных в

ГОСТ Р 55525 - 2013;

►   Деформация горизонталей/диагоналей в любом направлении более 10 мм.

Повреждения рам могут быть следствием:

- удара по стойке, чаще всего в нижнюю часть;

- деформации или разрыва перфорации стойки;

- удара по нижней части стойки или анкерному крепежу.

ВНИМАНИЕ!  При  превышении  номинальных  значений  необходимо  незамедлительно  разгрузить

поврежденную зону для замены элементов.
Ни в коем случае не загружайте стеллажи с повреждёнными элементами!

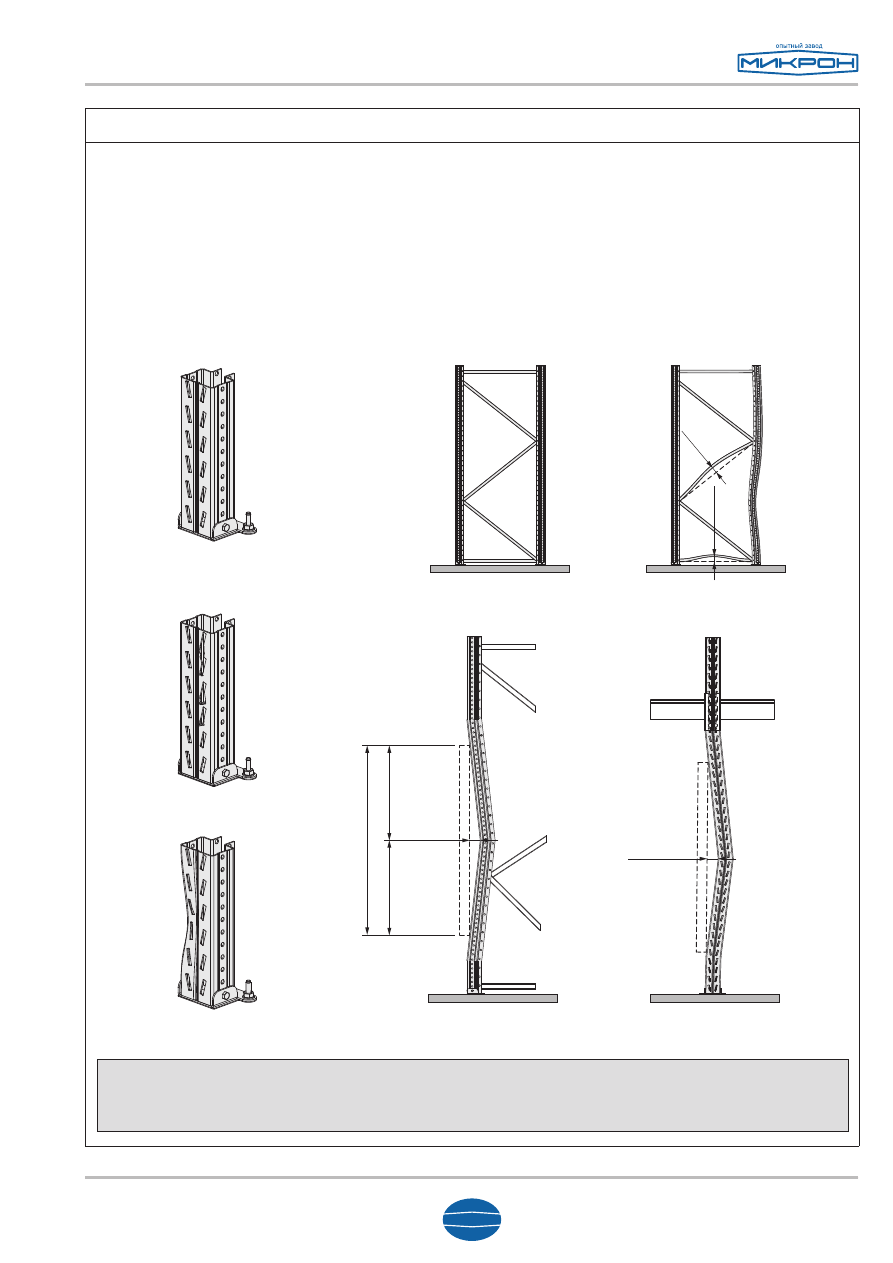

Рисунок 20 - Виды повреждений стойки

Стойка в надлежащем состоянии.

Рама в надлежащем состоянии.

Ударенная рама.

Разорванная стойка.

Ударенная стойка.

>10 мм

 > 3 мм

1 м

0,5 м

0,5 м

> 5 мм

>10 мм

G50

19

ПОВРЕЖДЕНИЯ СТЕЛЛАЖЕЙ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

Контроль.

На  объекте,  где  установлены  и  эксплуатируются  складские  стеллажи,  должно  быть  организовано

проведение частичного и полного технического освидетельствования стеллажей в соответствии с ГОСТ Р

55525 - 2013. Периодические проверки стеллажей позволят своевременно сигнализировать о возникших

повреждениях и неисправностях элементов стеллажной системы.

Проверки  необходимо  проводить  подготовленному  и  обученному  персоналу,  обращая  внимание  на

повреждения балок, стоек и рам, описанные выше.

Сообщение о повреждении.

В целях безопасности о каждом случае повреждений необходимо немедленно сообщать руководителю

склада.

G50

20

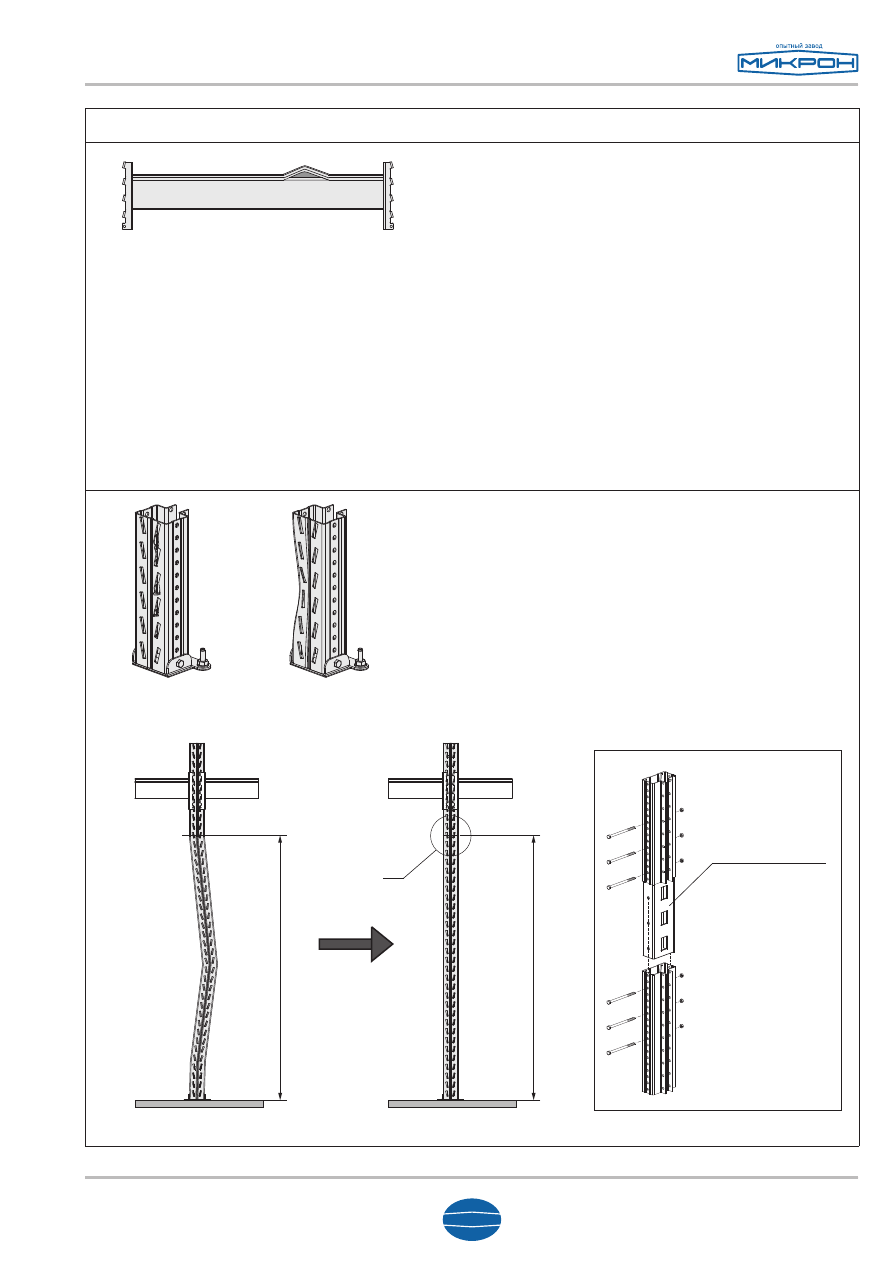

РЕМОНТ СТЕЛЛАЖЕЙ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

Эксплуатация  балок  с  повреждениями  в  виде

раскрытия одного из профилей не допускается. В случае,

если в зоне повреждения профилей балки не произошло

разрыва  металла  или  перелома  горизонтальной

плоскости,  допускается  эксплуатация  балки  после

проведения ремонтных работ.

Балки ремонтировать по следующей технологии:

► с помощью молотка профили балок должны быть отрихтованы и иметь первоначальную форму;

► профили в зоне повреждения сварить между собой сварным швом длиной 10

+5

 мм.

После  ремонта  необходимо  провести  внешний  контроль  качества  ремонта  и  испытания  нагрузкой  с

коэффициентом 1,1 от номинальных значений.

Повторный ремонт одного и того же места балки не допускается. На одной балке допускается ремонт

не более чем в двух местах описанным выше способом.

После проведенных мероприятий балки допускаются к эксплуатации на срок не более 6 месяцев, после

чего требуется произвести их замену.

Не допускается устанавливать отремонтированные балки выше второго яруса от пола.

Деформированные стойки, а также стойки с разрывами

перфорации ремонтируются по следующей технологии:

► вырезать с помощью УШМ деформированную часть

стойки;

► нарастить стойку с помощью новой стойки, равной

длине  вырезанной  деформированной  части  и  вставки

соединительной.

Грузоподъемность рам при этом не изменяется.

Раскрытие профиля балки.

Выре

за

ть деформиров

анную часть

Разорванная стойка.

Ударенная стойка.

Нов

ая ст

ойк

а

Вставка

соединительная

А

А
