ОБЩИЕ СВЕДЕНИЯ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

В  процессе  эксплуатации  склада  возникают  вопросы  безопасности,  поэтому  правила  работы  со

стеллажными  системами  становятся  всё  строже.  Безопасная  работа  со  стеллажами  возможна  только  в

случае  их  использования  и  обслуживания  (без  повреждений)  согласно  техническим  характеристикам.

Неправильная эксплуатация любого из составляющих элементов склада может привести к чрезвычайному

происшествию.

Стеллажи должны эксплуатироваться в соответствии с данным руководством по эксплуатации и

ГОСТ Р 55525 - 2013.

Ознакомиться с электронной версией руководства по эксплуатации можно на сайте www.ozm.ru.

Погрузочно-разгрузочные  работы  следует  производить  в  соответствии  с  требованиями  ГОСТ

12.1.004-91, ГОСТ 12.3.002-75, ГОСТ 12.3.009-76, ГОСТ 12.3.010-82, 12.3.020-80 и стандартов на отдельные

виды производственных процессов.

Персонал  должен  быть  обучен  правилам  размещения  и  снятия  грузов,  эксплуатации  стеллажных

систем  и  грузоподъемной  техники.  Смотрите  также  руководство  по  эксплуатации  от  производителя

грузоподъемной техники.

К управлению транспортными средствами погрузочно-разгрузочных работ допускаются лица не моложе

18 лет, прошедшие обучение и имеющие удостоверение на право управления транспортным средством и

выполнения соответствующего вида работ.

К  управлению  электрофицированным  транспортом  допускаются  водители,  имеющие  первую

квалификационную группу по технике безопасности.

Основными элементами склада являются:

►   Грузовая единица;

►   Стеллажная система;

►   Грузоподъемная техника.

Повреждения грузоподъемной техникой – основная причина поломки деталей стеллажей и полного их

разрушения.

В целях предотвращения ситуаций, которые могут привести к травмам персонала, простоям в работе

склада и повреждению стеллажной системы или товаров, необходимо принять следующие меры:

►   Предупредительные: обучение персонала правилам размещения и снятия грузов, эксплуатации

стеллажных систем и грузоподъемной техники;

►    Контрольные:  постоянный  контроль  за  соблюдением  требований  безопасной  эксплуатации

стеллажных систем и грузоподъемной техники;

►   Техническое обслуживание – в случае повреждения какого-либо элемента склада немедленно

осуществить его ремонт или замену.

К  эксплуатации  стеллажей  допускайте  персонал,  прошедший  обучение  по  данному  руководству.

Следите за соблюдением предъявляемых требований.

Настоящий  документ  содержит  указания  по  использованию  и  обслуживанию  стеллажных  систем,

информацию о том, что следует делать для предотвращения повреждений и в случае их возникновения.

Храните  это  руководство  в  доступном  месте  для  справок  и  (в  будущем)  для  инструктажа  Ваших

работников.

ВНИМАНИЕ! В случае несоблюдения требований настоящего руководства могут возникнуть опасные

ситуации. Повреждения стеллажей, вызванные неправильным обращением, могут иметь катастрофические

последствия: привести к повреждениям товаров и несчастным случаям.

G50

3

ГРУЗОВАЯ ЕДИНИЦА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

Грузовая  единица  -  это  грузовой  пакет,  состоящий  из  первичных  грузовых  единиц  (т. е.  грузов  в

транспортной таре), сформированный на поддоне.

Поддоны могут быть деревянные, согласно ГОСТ 9078-84, пластмассовые и металлические (рис. 1).

При эксплуатации необходимо учитывать следующее:

►  Суммарная  грузоподъемность  ярусов  хранения  одной  секции  не  должна  превышать

максимально допустимую грузоподъемность рамы стеллажа;

►   Масса груза, установленного на поддон, не должна превышать грузоподъемность поддона. В

случае смещения центра тяжести груза к краю поддона необходимо уменьшить общий вес грузовой

единицы  таким  образом,  чтобы  на  одну  балку  яруса  хранения  приходилось  не  более  половины

установленного максимально разрешенного значения, так как максимально допустимая грузоподъемность

пары балок рассчитана при условии равномерного распределения статической нагрузки;

►    Поддон  должен  быть  безопасным  для  размещения  на  стеллаже  или  снятия  со  стеллажа,

не допускаются повреждения или отсутствие отдельных его элементов, торчащие гвозди (рис. 2);

►    Поддоны должны содержаться в исправном состоянии, поврежденные подлежат замене;

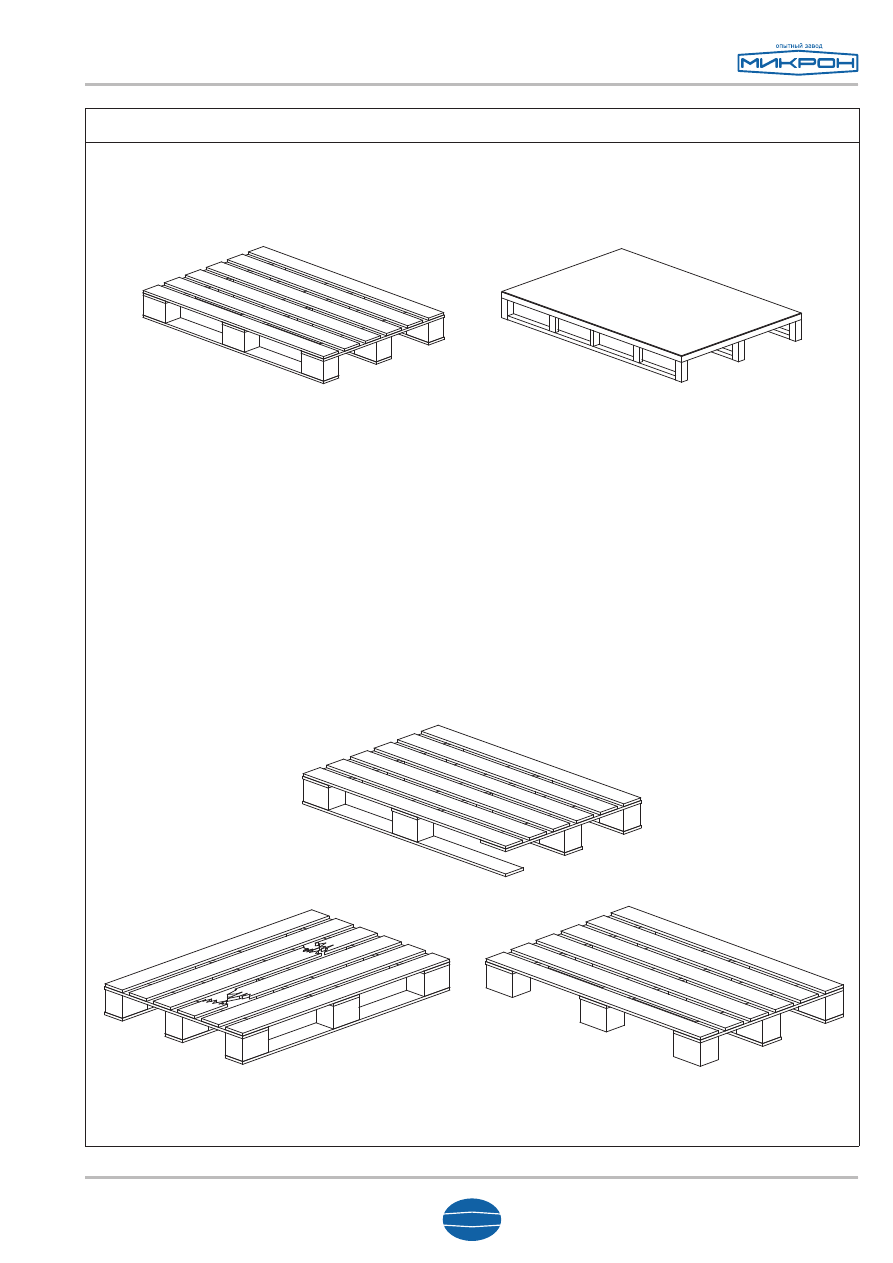

Рисунок 2 - Неисправные поддоны

Поддон деревянный

Поддон металлический (пластмассовый)

Рисунок 1 - Типы поддона

G50

4

ГРУЗОВАЯ ЕДИНИЦА

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

►   Груз должен быть равномерно распределен на поддоне (рис. 3);

►    Груз, согласно ГОСТ 19434-74, не должен выступать за габариты поддона больше, чем на

20 мм;

►    Груз  на  поддоне  должен  иметь  достаточную  устойчивость  и  должен  быть  закреплен  от

внутренних перемещений,

чтобы  исключить  возможность  его  падения  или  смещения  при

транспортировке;

►   Поддон должен безопасно выдерживать нагрузку при размещении на балках стеллажа;

►    Площадь  опоры  поддона  при  установке  на  балках  стеллажа  должна  обеспечивать  его  надежное

размещение. Не допускается установка поддона узкой стороной на ярус стеллажа без дополнительной

опоры (рис. 4).

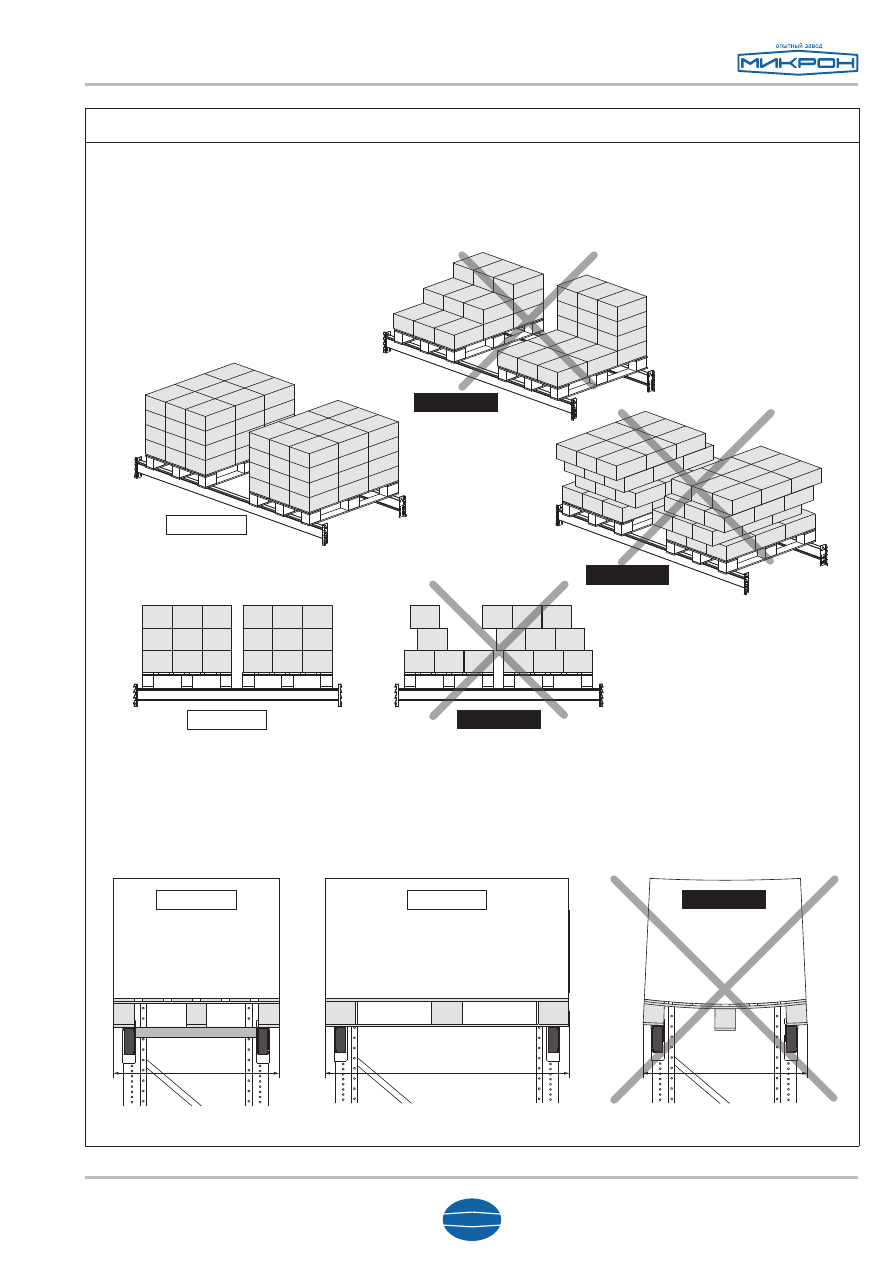

Рисунок 1

800, 1000

800, 1000

1200

1200

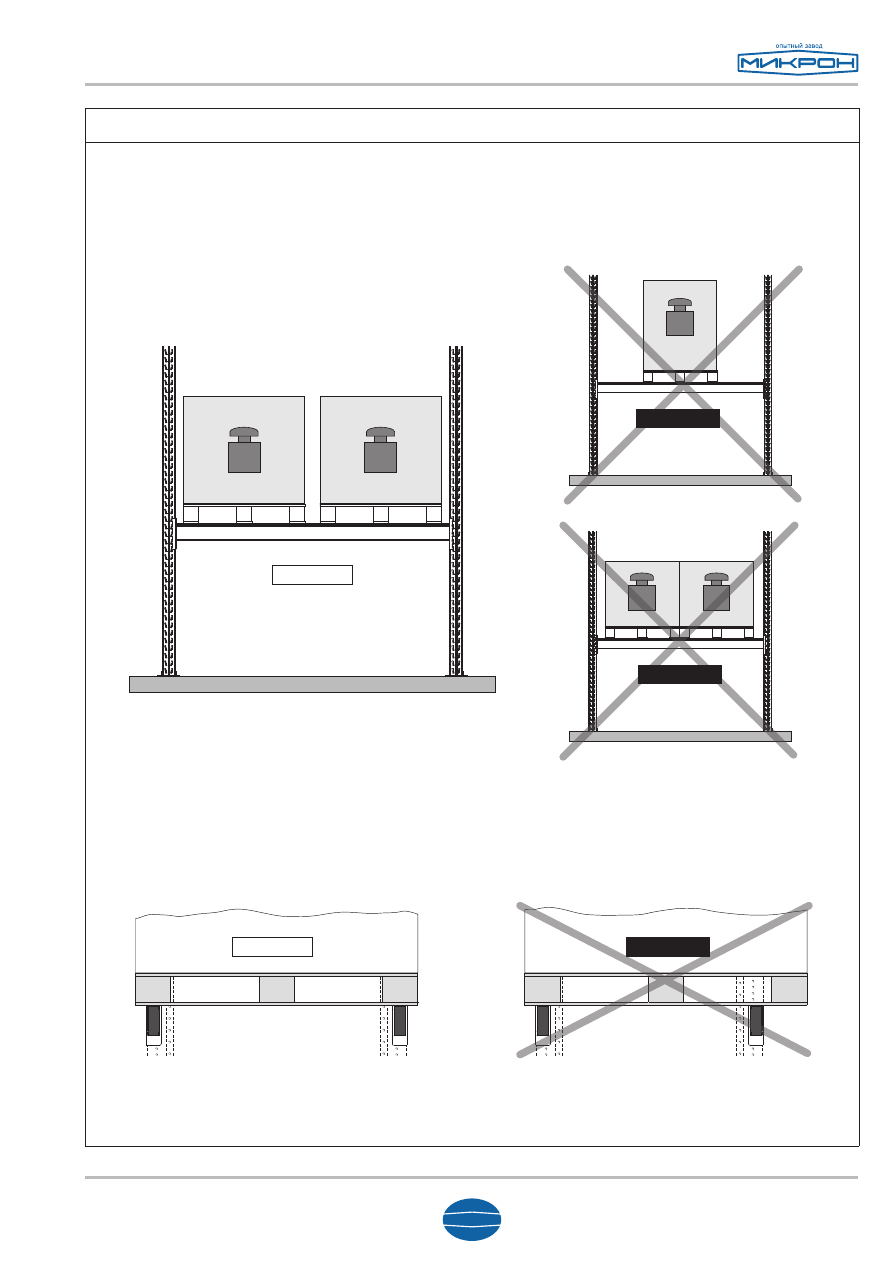

Рисунок 4 - Расположение грузовой единицы на балках

Рисунок 3 - Размещение груза на поддоне

Правильно

Правильно

Правильно

Правильно

Неправильно

Неправильно

Неправильно

Неправильно

G50

5

СТЕЛЛАЖНЫЕ СИСТЕМЫ: ФРОНТАЛЬНЫЕ СТЕЛЛАЖИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

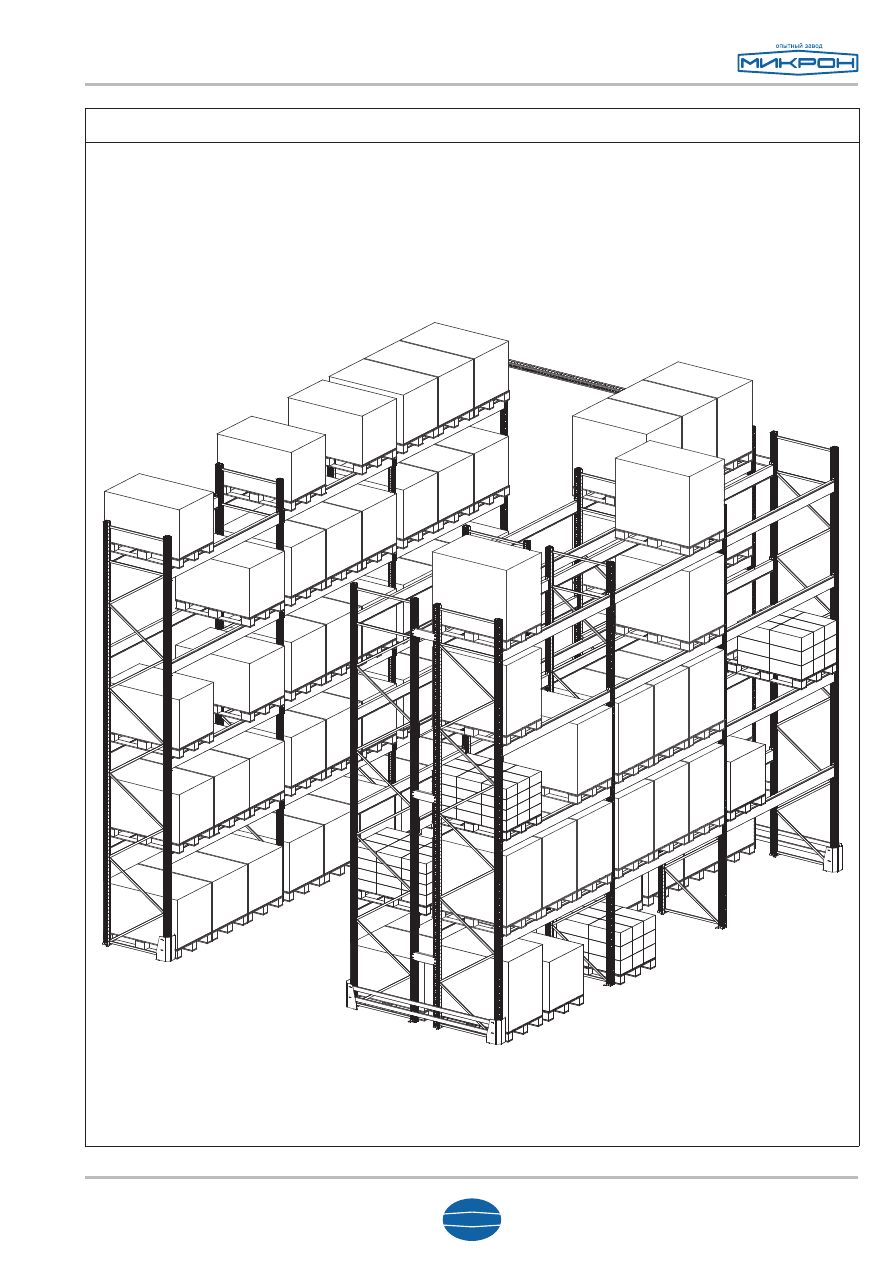

ФРОНТАЛЬНЫЕ СТЕЛЛАЖИ.

G50

6

СТЕЛЛАЖНЫЕ СИСТЕМЫ: ФРОНТАЛЬНЫЕ СТЕЛЛАЖИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

Рисунок 5 - Концентрация нагрузки

Требования к размещению:

►    Общая  нагрузка  на  пару  балок,  образующих  ярус  хранения  стеллажа,  должна  быть  равномерно

распределена. В случае изменения массы груза или смещения поддонов по отношению друг к другу

происходит концентрация нагрузки в центральной части балок, что недопустимо (рис. 5);

►   Грузовая единица должна быть равномерно размещена и сбалансирована на паре несущих балок,

формирующих ярус стеллажа  (рис. 6);

Рисунок 6 - Размещение грузовой единицы на балках

Правильно

Неправильно

Правильно

1000

 кг.

1000

 кг.

Неправильно

2000

 кг.

1000

 кг.

1000

 кг.

Неправильно

G50

7

СТЕЛЛАЖНЫЕ СИСТЕМЫ: ФРОНТАЛЬНЫЕ СТЕЛЛАЖИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

min 250

Y

1

Х

4

Х

4

Х

3

Х

3

Y

1

Х

1

Х

1

Х

2

Х

2

Х

3

Х

3

Х

4

Х

4

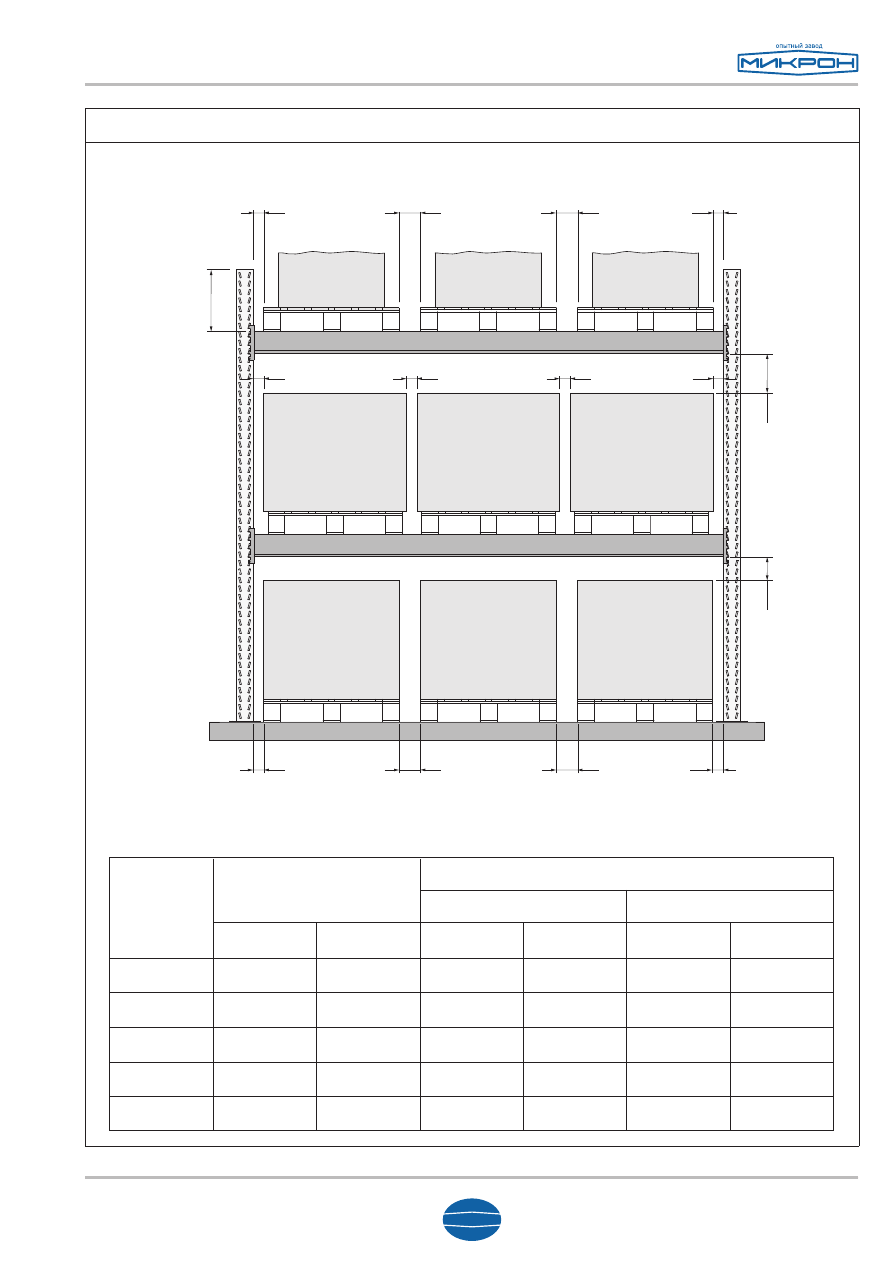

Рисунок 7 - Расположение грузовой единицы на стеллаже

►   Не допускается слишком близкое расположение грузовых единиц друг к другу. Расстояния между

грузовыми единицами и элементами стеллажа должны быть не менее допустимых значений (рис. 7);

Узкопроходная система хранения

Широкопроходная

 система хранения

Класс В

3 000

6 000

9 000

12 000

15 000

75

75

75

75

75

75

100

125

150

175

75

75

75

75

75

75

75

75

100

100

75

100

125

150

175

75

75

75

75

75

Х

1

, Х

2

, Х

3

, Х

4

,

 мм

Х

1

, Х

2

, Х

3

, Х

4

,

 мм

Х

1

, Х

2

, Х

3

, Х

4

,

 мм

Y

1

, мм

Y

1

, мм

Y

1

, мм

Высота

размещения

груза Н, мм

Класс А

Технологические зазоры в зависимости от высоты размещения груза

G50

8

СТЕЛЛАЖНЫЕ СИСТЕМЫ: ФРОНТАЛЬНЫЕ СТЕЛЛАЖИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

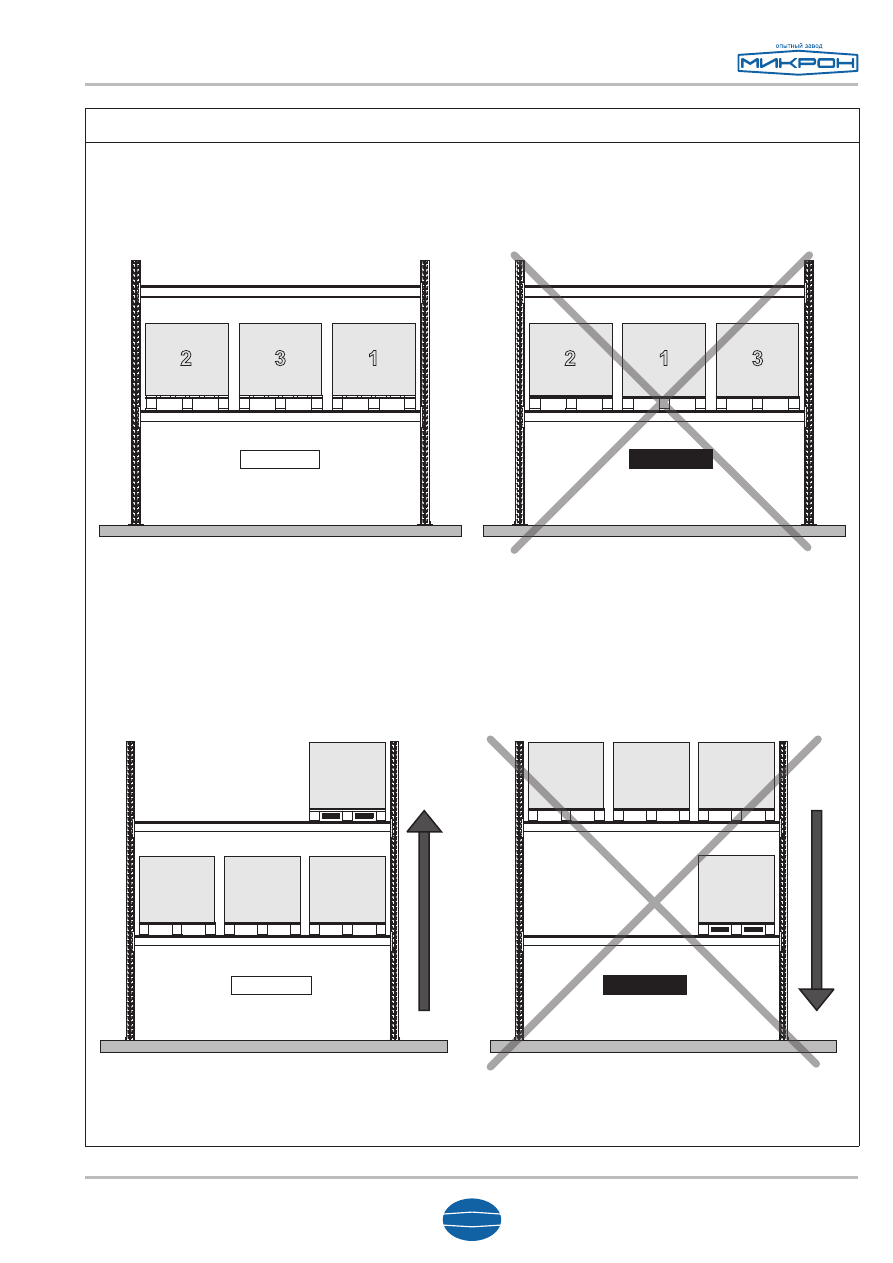

Рисунок 9 - Порядок размещения грузовой единицы в секции стеллажа

Правильно

Неправильно

Загр

узк

а сниз

у вв

ер

х

Загр

узк

а св

ер

ху вниз

►    Если требуется установить больше двух грузовых единиц, ячейки необходимо заполнять от

краев к центру (рис. 8);

►   Стеллажи следует нагружать равномерно снизу вверх, а разгрузку необходимо производить в

обратном порядке (рис. 9);

Рисунок 8 - Порядок размещения грузовой единицы на ярусе

Правильно

Неправильно

2

1

3

2

3

1

G50

9

СТЕЛЛАЖНЫЕ СИСТЕМЫ: ГЛУБИННЫЕ СТЕЛЛАЖИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СТЕЛЛАЖЕЙ СЕРИИ G50

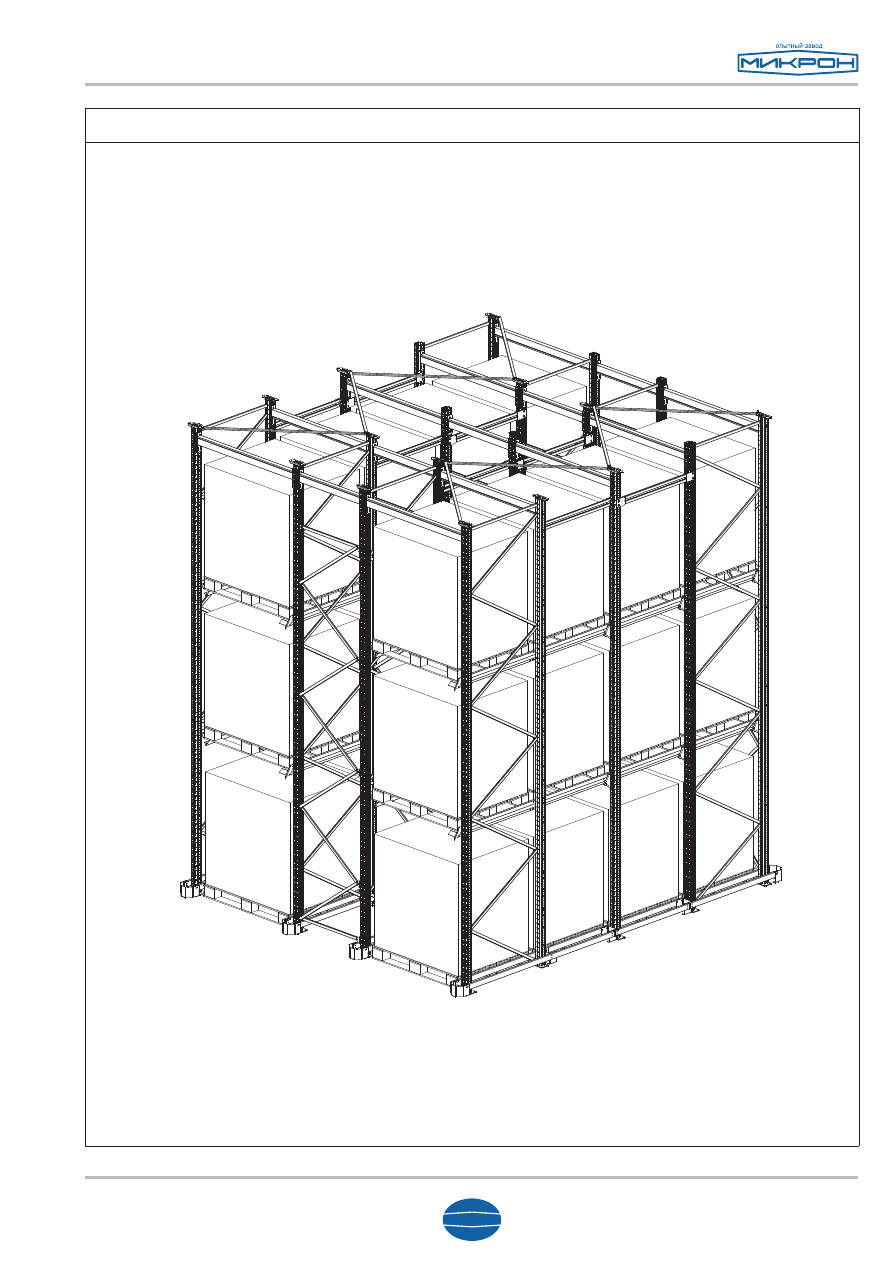

ГЛУБИННЫЕ СТЕЛЛАЖИ
