Глава 12. Создание простой спецификации, не связанной с другими документами

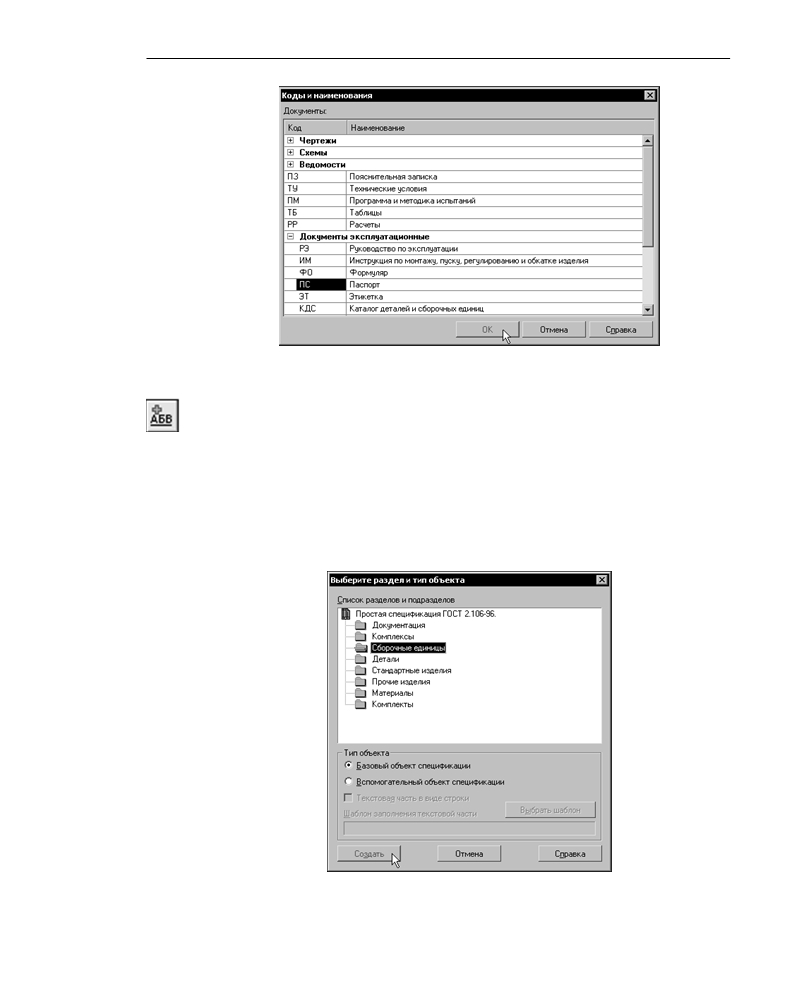

Рис. 12.3. Выбор кода и наименования
Упражнение 4. Создание раздела
1. Для создания нового раздела вызовите команду Вставка — Раздел.
2. В появившемся диалоге укажите название следующего раздела вашей спецификации —
Сборочные единицы.
Так как спецификация КОМПАС!3D не может содержать пустой (состоящий только из за!
головка) раздел, при создании нового раздела создается и первый объект в нем. Поэто!
му необходимо указать, какой объект (базовый или вспомогательный) будет создаваться
в новом разделе.
3. Выберите в диалоге базовый объект (рис. 12.4) и нажмите кнопку Создать.
Рис. 12.4. Выбор раздела Сборочные единицы
137
Часть III.
Практическое освоение основных навыков работы со спецификацией
Упражнение 5. Изучение свойств резервных строк
Обратите внимание на то, что заголовок появившегося раздела располагается через три
строки после предыдущего раздела. Над заголовком раздела расположена пустая стро!
ка, а над ней — две резервные строки предыдущего раздела (см. раздел 2.4 на с. 30).
1.
Заполните текстовую часть нового объекта спецификации:
▼ формат — А3,
▼ обозначение — АЕКТ.620840.210,
▼ наименование — Указатель уровня,
▼ количество — 1.
В колонке Позиция оставьте число, возникшее автоматически. С формированием номе!
ров позиций вы познакомитесь при выполнении следующего упражнения.
Обратите внимание на то, что в колонку Количество раздела Сборочные единицы невоз!
можно ввести буквы.
2.
Подтвердите создание объекта, нажав <Ctrl>+<Enter>.
3.
Щелкните мышью на любом объекте раздела Документация, активизировав тем самым
этот раздел.
4.
В поле Резервные строки на панели Текущее состояние выберите из списка количес!
тво резервных строк 1, отличающееся от заданного по умолчанию.

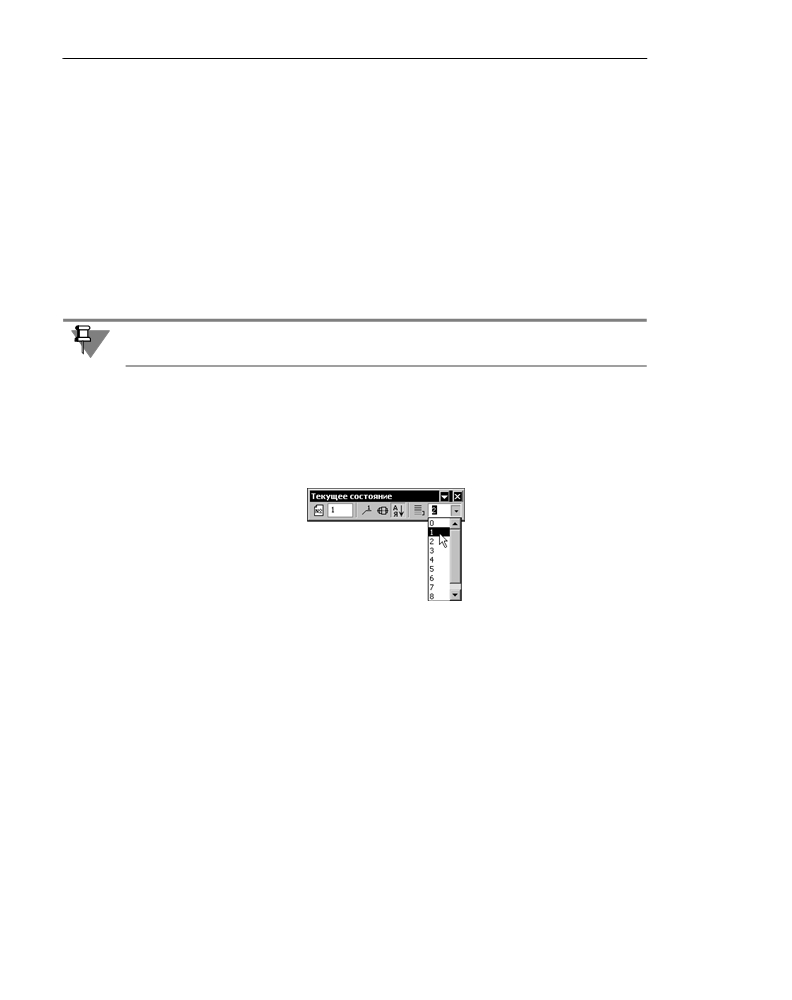

Рис. 12.5. Выбор количества резервных строк
5. Посмотрите, как изменилось положение последующего раздела в бланке специфика!
ции.
6. Попытайтесь активизировать резервную строку и ввести в нее текст. У вас это не полу!
чится, т.к. резервные строки предназначены для внесения в них данных только на распе!
чатке (вручную).
Упражнение 6. Сортировка и номера позиций
1. Активизируйте раздел Сборочные единицы, выделив первый объект в нем.
2. Создайте в разделе второй базовый объект и заполните его текстовую часть:
▼ формат — А4,
▼ обозначение — АЕКТ.620840.220,
▼ наименование — Насос,
▼ количество — 1.
В колонке Позиция оставьте число, возникшее автоматически.
138
Глава 12. Создание простой спецификации, не связанной с другими документами
При создании всех следующих объектов во всех следующих упражнениях также остав!
ляйте в колонке Позиция числа, возникшие автоматически.
При создании каждого нового объекта в колонке Позиция автоматически возникает по!
рядковый номер этого объекта. Эти номера указывают на последовательность создания
объектов.
Если вы последовательно выполняли предыдущие упражнения, то в колонке Позиция у
объектов Указатель уровня и Насос должны оказаться цифры 3 и 4 соответственно.
3.
Для упорядочения номеров позиций отсортированных объектов вызовите команду
Сервис — Расставить позиции.
Объекты будут пронумерованы начиная с 1 по порядку сортировки.
4.
Установите для текущего раздела количество резервных строк 3.
5.
Уже известным вам способом создайте следующий раздел — Детали.
6.
Создайте в нем базовый объект и заполните его текстовую часть:
▼ формат — А4,
▼ обозначение — АЕКТ.620840.203,
▼ наименование — Пробка,
▼ количество — 2.
Обратите внимание на то, что нумерация в новом разделе продолжается в порядке со!
здания объектов, т.е. объект Пробка получает номер 5.
7.
Создайте в разделе Детали базовый объект и заполните его текстовую часть:
▼ формат — А3,
▼ обозначение — АЕКТ.620840.202,
▼ наименование — Крышка,
▼ количество — 1.
▼ Если вы создаете объекты в порядке, соответствующем их стандартной сортировке, они
располагаются в разделе в порядке ввода. Вы видели это при выполнении упражнений 3
и 6.
▼ Если вы создаете объекты в разделе в произвольном порядке, они автоматически сорти!
руются по правилам, предписанным ГОСТ 2.106—96 (например, в разделе Детали про!
исходит сортировка по тексту в колонке Обозначение). Подробнее см. разделы 2.6 на
с. 31 и 6.7 на с. 75.
Объект, созданный позже других, может в результате сортировки оказаться в середине
или начале раздела. И наоборот, объект, созданный первым, может попасть в конец или
середину раздела.
Таким образом, Крышка расположится в таблице спецификации перед Пробкой, т.к. пос!
леднее число в обозначении Пробки (203) больше последнего числа в обозначении
Крышки (202).
139
Часть III.
Практическое освоение основных навыков работы со спецификацией
При этом в колонке Позиция по!прежнему находятся номера, отражающие порядок со!
здания объектов.
8.
Создайте в разделе Детали базовый объект со следующей текстовой частью:
▼ формат — А2,
▼ обозначение — АЕКТ.620840.201,
▼ наименование — Корпус,
▼ количество — 1.
9.
Создайте в разделе Детали базовый объект со следующей текстовой частью:
▼ формат — А4,
▼ обозначение — АЕКТ.620840.204,
▼ наименование — Защелка левая,
▼ количество — 1.
10.
Создайте в разделе Детали базовый объект со следующей текстовой частью:
▼ формат — А4,
▼ обозначение — АЕКТ.620840.206,
▼ наименование — Решетка,
▼ количество — 2.
На этом этапе выполнения упражнения раздел Детали должен быть заполнен, как пока!
зано на рис. 12.6.

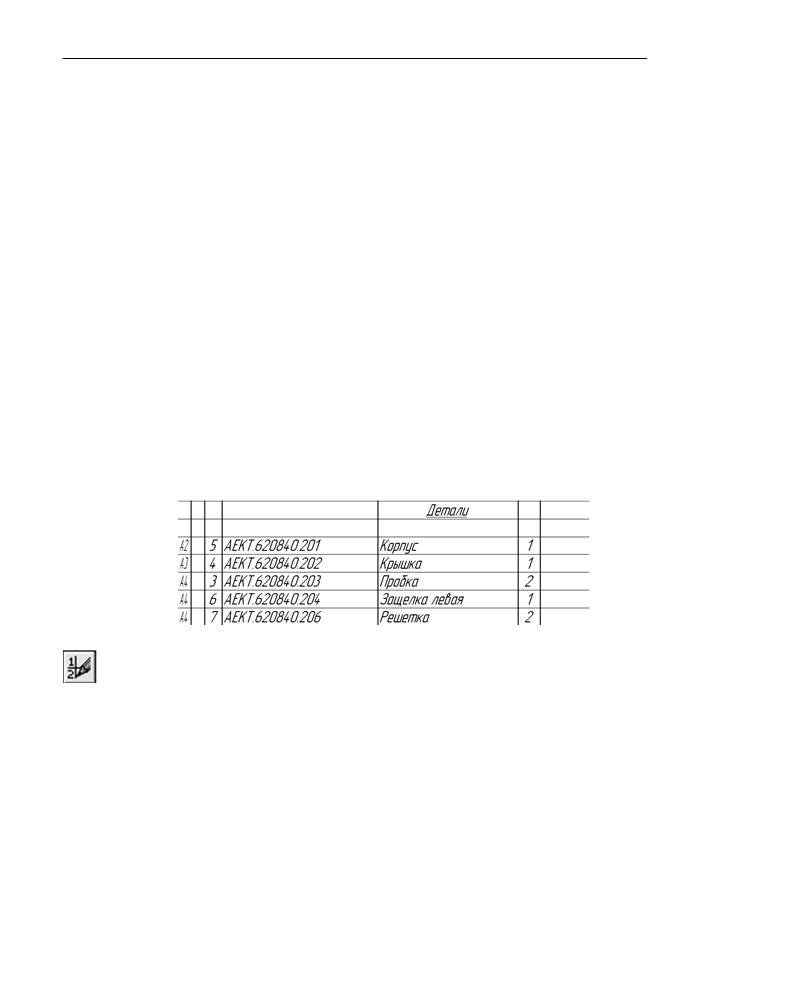

Рис. 12.6. Объекты спецификации в разделе Детали
11. Вызовите команду Сервис — Расставить позиции.
Обратите внимание на то, с какого числа начинается нумерация объектов в разделе Де/
тали после простановки позиций.
Первый номер позиции в разделе должен быть на единицу больше суммы последнего
номера позиции в предыдущем разделе и количества резервных строк в нем. Раздел
Сборочные единицы заканчивается позицией 2 и имеет три резервные строки (для пос!
ледующего внесения в выпущенную спецификацию позиций 3, 4 и 5). Поэтому следую!
щий раздел — Детали — будет начинаться с позиции 6.
Простановку позиций в разделе можно отключать.
12. Сделайте текущим раздел Сборочные единицы, щелкнув мышью на одном из его объек!
тов.
140
Глава 12. Создание простой спецификации, не связанной с другими документами
13.
Отожмите кнопку Проставлять позиции на панели Текущее состояние, отключив тем
самым простановку позиций в этом разделе.
14.
Вызовите команду Сервис — Расставить позиции.
Обратите внимание на то, что объекты в разделе Сборочные единицы теперь не прону!
мерованы. Соответственно изменилась нумерация объектов в разделе Детали.
15.
Включите простановку позиций в разделе Сборочные единицы, нажав кнопку Простав%
лять позиции.
16.
Снова вызовите команду Расставить позиции.
Упражнение 7. Создание объекта спецификации путем копирования
1.
Установите выделение на объекте Защелка левая. Для этого щелкните по нему мышью
или переместите на него выделение при помощи клавиш со стрелками.
2.
Вызовите команду Редактор — Копировать объект.
В таблице спецификации возникнет новый объект, его строка станет доступной для ре!
дактирования, а его текстовая часть будет заполнена так же, как текстовая часть исход!
ного объекта (Защелки левой).
3.
Не подтверждая создание объекта, отредактируйте его текстовую часть: измените пос!
леднюю цифру в обозначении с 4 на 5, а слово «левая» в наименовании — на слово
«правая».
4.
Подтвердите создание объекта.
Убедитесь, то в результате автоматической сортировки новый объект — Защелка правая
с обозначением АЕКТ.620840.205 расположился после объекта с обозначением
АЕКТ.620840.204 и перед объектом с обозначением АЕКТ.620840.206.
Упражнение 8. Создание исполнений объекта спецификации
Два объекта, соответствующие первому и второму исполнению Решетки, можно создать
уже известными вам способами — ввести текстовую часть вручную или скопировать су!
ществующий объект и отредактировать его текстовую часть.
Однако в данном случае целесообразно воспользоваться другим приемом — созданием
исполнений существующего объекта.
Предварительно нужно настроить спецификацию.
1.
Вызовите команду Формат — Настройка спецификации.
2.
В появившемся диалоге активизируйте вкладку Блоки исполнений.
3.
Включите опцию Формировать обозначения исполнений объектов.
4.
Выберите вариант Показывать только номер.
5.
Включите опцию Позиции возрастают. Нажмите кнопку OK.
Спецификация настроена для создания исполнений объектов.
6.
Установите выделение на объекте Решетка.
7.
Вызовите команду Вставка — Исполнение.
8.
В появившемся диалоге введите строку 1,2,4/6 и нажмите кнопку OK.
141
Часть III.
Практическое освоение основных навыков работы со спецификацией
Вы увидите, что под первым объектом Решетка появилось еще несколько. Они отлича!
ются от исходного только тем, что в качестве их обозначения фигурируют суффиксы
/01, /02, /04, /05 и /06. Кроме того, они имеют собственные номера позиций.
9.
Вновь вызовите команду Формат — Настройка спецификации.
10.
В появившемся диалоге выберите вариант Показывать полностью. Нажмите кнопку
OK.
Вы увидите, что теперь объекты!исполнения имеют полное обозначение, а не только
суффикс.
11.
Вызовите команду Сервис — Расставить позиции.
Убедитесь, что теперь все объекты спецификации пронумерованы по порядку.
Упражнение 9. Редактирование текстовой части
объекта спецификации
Текстовая часть объектов — исполнений Решетки была сформирована автоматически
на основе исходного объекта. В результате в колонке Количество всех этих объектов сто!
ят одинаковые цифры. Требуется исправить количество Решеток пятого и шестого ис!
полнения в соответствии с образцом.
1.
Дважды щелкните мышью по объекту с обозначением АЕКТ.620840.206/05.
Система перейдет в режим редактирования его текстовой части.
2.
Установите курсор в колонку Количество и введите в ней вместо числа 2 число 4.
3.
Подтвердите изменение текстовой части, нажав <Ctrl>+<Enter>.
Система выйдет из режима редактирования текстовой части объекта спецификации, а
выделение останется на этом объекте.
4.
Нажмите клавишу <
>, чтобы переместить выделение на следующий объект (с обозна!
чением АЕКТ.620840.206/06).
5.
Нажмите <Enter>, чтобы перейти в режим редактирования его текстовой части.
6.
При помощи клавиши <Tab> переместите курсор в колонку Количество и введите в ней
вместо числа 2 число 1.
7.
Подтвердите изменение текстовой части.
Упражнение 10. Удаление объекта спецификации
Объекты!исполнения с обозначениями АЕКТ.620840.206/01, АЕКТ.620840.206/02 и
АЕКТ.620840.206/04 были созданы в демонстрационных целях. В спецификации!образ!
це их нет. Их нужно удалить.
1.
Установите выделение на объекте Решетка с обозначением АЕКТ.620840.206/01.
2.
Вызовите команду Редактор — Удалить объект.
3.
Внимательно прочитайте сообщение в появившемся диалоге (рис. 12.7). Убедитесь, что
удаляете действительно ненужный объект. Нажмите кнопку Да.
142
Глава 12. Создание простой спецификации, не связанной с другими документами

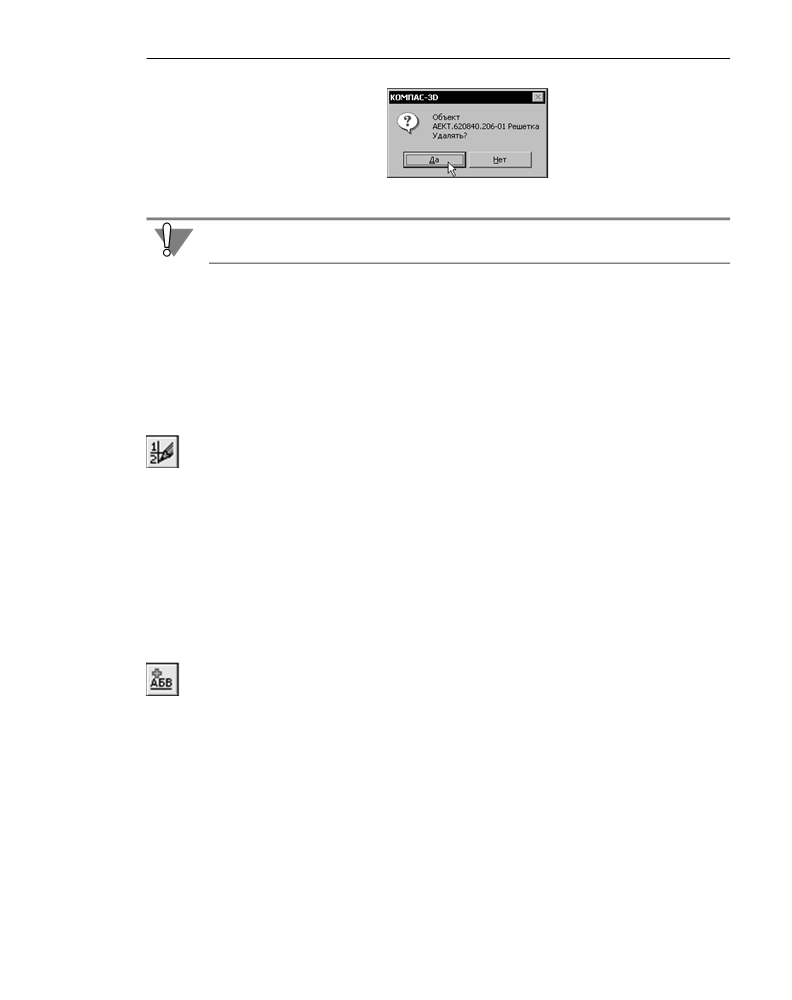

Рис. 12.7. Запрос на удаление объекта
Отменить удаление объекта спецификации невозможно.
Объект исчезнет из таблицы спецификации. При этом на его месте не останется пустой
строки. Все следующие за ним объекты поднимутся на одну строку.
4.
Установите выделение на объекте Решетка с обозначением АЕКТ.620840.206/02.
5.
Нажмите <Delete>.
6.
Подтвердите удаление объекта.
7.
Удалите объект Решетка с обозначением АЕКТ.620840.206/04, вызвав команду удаления
любым способом.
После удаления объектов порядок нумерации позиций нарушится.
8.
Чтобы восстановить его, вызовите команду Расставить позиции.
9.
Убедитесь, что теперь позиции пронумерованы без учета удаленных объектов.
На этом этапе выполнения упражнений разделы Документация, Сборочные единицы и
Детали должны оказаться заполненными в полном соответствии с образцом.

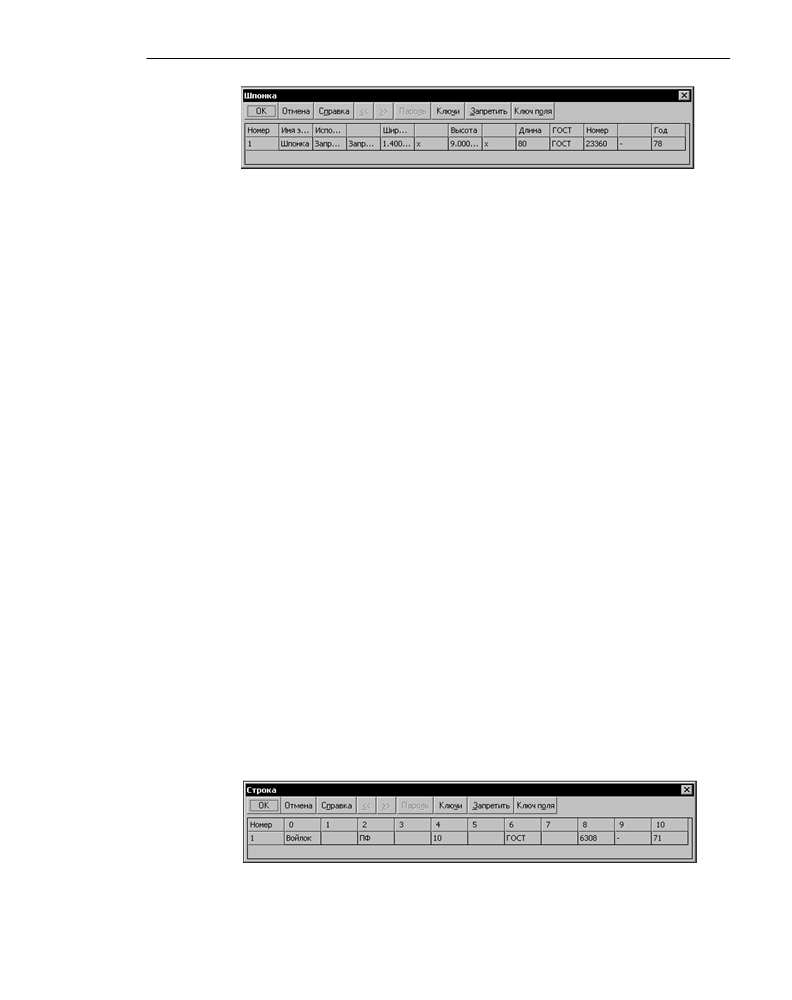

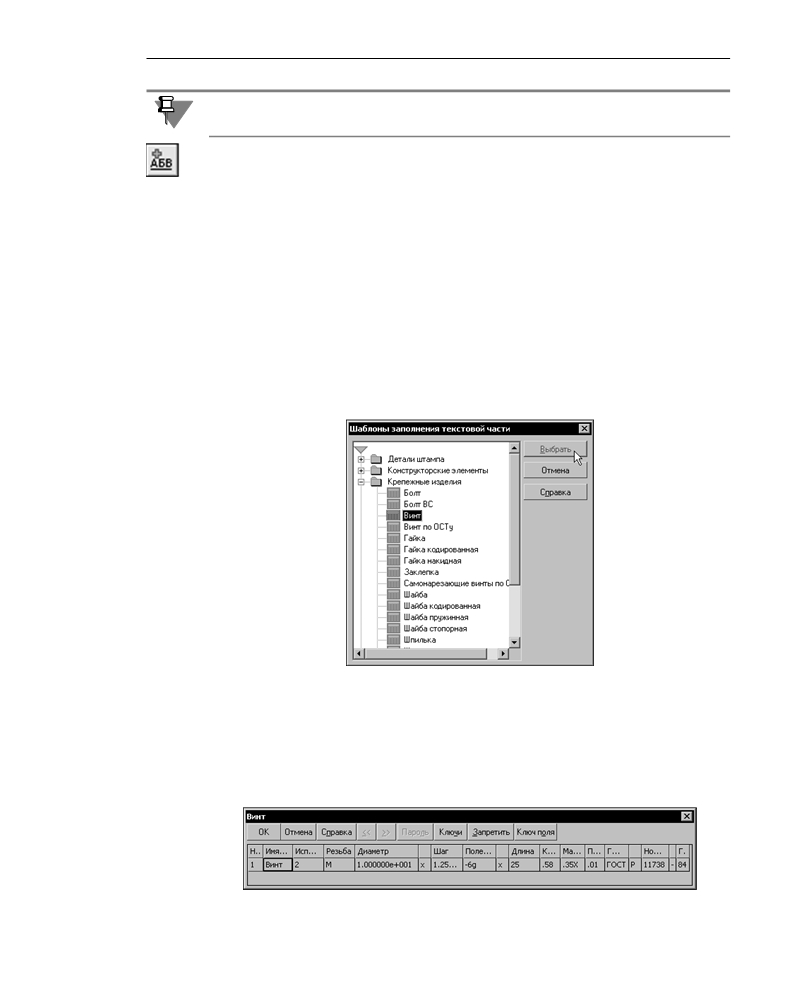

Упражнение 11. Использование шаблонов заполнения
Обозначения стандартных изделий (например, винтов, шайб, штуцеров и т.д.) и матери!
алов (например, швеллеров, бумаги, паронита и т.д.) подчиняются правилам, установ!
ленным в ГОСТ на эти изделия и материалы. В соответствии с этими стандартными пра!
вилами для каждого вида объектов
(шайб, швеллеров и т.д.) в КОМПАС!3D
сформированы шаблоны заполнения — своеобразные «заготовки» с готовыми для вво!
да характеристик объектов полями.
1.
Вызовите команду Вставка — Раздел.
2.
В появившемся на экране диалоге выбора раздела выделите раздел Материалы.
Обратите внимание на то, что в диалоге выбора раздела после указания раздела Мате/
риалы стала доступной кнопка выбора шаблона заполнения текстовой части объекта
(рис. 12.8).
143
Часть III. Практическое освоение основных навыков работы со спецификацией

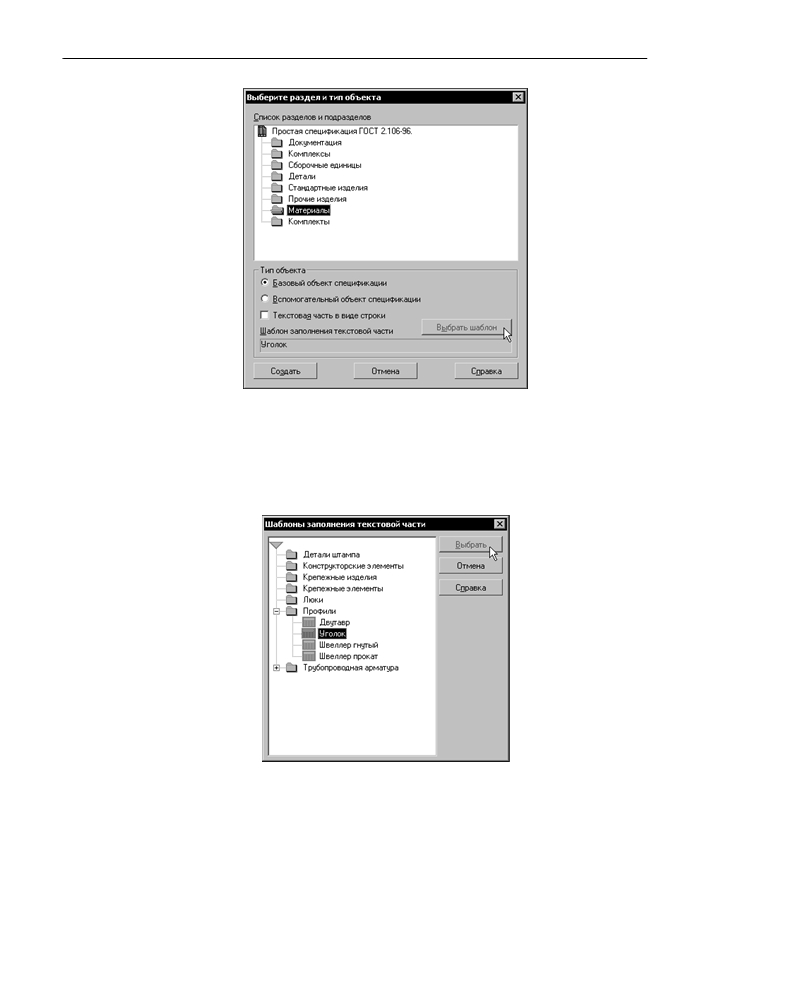

Рис. 12.8. Выбор раздела Материалы
3. Нажмите в диалоге кнопку Выбрать шаблон.
4. В появившемся диалоге раскройте раздел Профили и выделите строку Уголок
(рис. 12.9). Нажмите кнопку Выбрать.
5. Нажмите кнопку Создать в диалоге выбора раздела.
Рис. 12.9. Выбор шаблона заполнения Уголок
В колонке Наименование появится строка, автоматически сформированная из заполнен!
ных полей предписанного стандартом обозначения выбранного объекта (уголка). Значе!
ния типоразмеров уголка, подставленные по умолчанию, соответствуют образцу специ!
фикации. Поэтому их изменять не надо.
6. Введите в колонку Количество текст 0,6м. Подтвердите создание объекта.
144
Глава 12. Создание простой спецификации, не связанной с другими документами
Обратите внимание на то, что в колонку Количество в разделе Материалы можно вводить
не только цифры, но и буквы.
1. Вызовите команду Вставка — Раздел.
2. В появившемся на экране диалоге выбора раздела выделите раздел Стандартные изде/
лия и нажмите кнопку Выбрать шаблон.
3. В появившемся диалоге раскройте раздел Крепежные изделия и выделите строку
Винт (рис. 12.10). Нажмите кнопку Выбрать.
4. В диалоге выбора раздела нажмите кнопку Создать.
В колонке Наименование появится строка, автоматически сформированная из заполнен!
ных полей предписанного стандартом обозначения выбранного объекта (винта) — Винт
2 М10 х 1,25/6g х 25.58.35Х.01 ГОСТ Р 11738/84.
5. Чтобы сильное сужение символов не мешало читать обозначение, перенесите его часть
на следующую строку. Для этого установите курсор перед аббревиатурой ГОСТ и нажми!
те <Enter>.
Не подтверждая создание объекта, переходите к выполнению следующего упражнения.
Рис. 12.10. Выбор шаблона заполнения Винт
Упражнение 12. Редактирование текстовой части,
заполненной по шаблону
6. Находясь в режиме редактирования текстовой части объекта спецификации, дважды
щелкните мышью по его обозначению в колонке Наименование.
На экране появится окно с таблицей параметров винта (рис. 12.11).
Рис. 12.11. Таблица параметров винта
145
Часть III.
Практическое освоение основных навыков работы со спецификацией
7.
Поменяйте в таблице номинальный диаметр винта с 10 на 12, а шаг резьбы — с 1.25 на
1.75.
Числа в таблице по умолчанию представлены в экспоненциальном формате (10 в виде
1.000000E+001, а 1.25 — в виде 1.250000E+000). Вы можете вводить другие значения
как в экспоненциальном, так и в обычном формате (просто 12 и 1.75).
8.
Нажмите кнопку OK.
Вы увидите, что обозначение винта в строке спецификации изменилось в соответствии
с новым значением диаметра и шага резьбы.
9.
При необходимости вновь перенесите обозначение стандарта на другую строку. Под!
твердите создание объекта.
Обратите внимание на то, что раздел Стандартные изделия расположился перед разде!
лом Материалы, как требует стандарт. Таким образом, разделы спецификации можно
создавать в любой последовательности, об их правильном расположении внутри доку!
мента позаботится Система проектирования спецификаций.
10.
Создайте в текущем разделе еще один базовый объект с шаблоном заполнения Винт.
11.
Вызовите окно с таблицей его параметров.
12.
Поменяйте номинальный диаметр болта с 10 на 8, а шаг резьбы — с 1.25 на 1. Нажмите
кнопку OK.
13.
Подтвердите создание объекта.
Вы увидите, что после изменения обозначения и автоматической сортировки винт мень!
шего диаметра расположился перед винтом большего диаметра. Такое правило сорти!
ровки объектов предписано стандартом и учтено при разработке шаблона заполнения
текстовой части.
14.
Создайте в текущем разделе еще один базовый объект с шаблоном заполнения Винт.
15.
Не вызывая окно с таблицей его параметров, в режиме редактирования текстовой части
поменяйте номинальный диаметр винта с 10 на 6 и подтвердите создание объекта.
Вы увидите, что хотя обозначение винта и изменилось, в результате автоматической сор!
тировки он не оказался перед винтом М8.
Дело в том, что истинными характеристиками объекта считаются те значения, которые
можно увидеть в окне с таблицей параметров.
16.
Войдите в режим редактирования объекта с текстовой частью Винт М6... и дважды щел!
кните по нему мышью.
Вы увидите, что в окне, содержащем параметры объекта, номинальный диаметр равен
10.
17.
Измените его на 6, а шаг — на 1. Нажмите кнопку OK.
18.
Подтвердите создание объекта.
В разделе Стандартные изделия спецификации на экране вашего компьютера должно
появиться три винта, отсортированных в порядке возрастания номинального диаметра.
146
Глава 12. Создание простой спецификации, не связанной с другими документами
Упражнение 13. Вспомогательные объекты спецификации
Теперь пришло время познакомиться со вспомогательными объектами спецификации.
Такие объекты можно использовать для ввода произвольных текстов (комментариев) в
строку спецификации или для создания пустой строки в середине раздела (подробнее
см. раздел 1.1.2 на с. 23). Учитывая то, что на вспомогательный объект не распространя!
ются правила сортировки объектов внутри раздела, с его помощью можно создать стро!
ку, положение которой внутри раздела не зависит от текста в ней.
На некоторых предприятиях при записи ряда изделий и материалов, которые отличаются
размерами и другими данными, но применяются по одному и тому же документу (и за!
писываются в спецификацию вслед за обозначением этого документа), принято общую
часть наименования этих изделий или материалов с обозначением указанного докумен!
та записывать на каждом листе спецификации один раз в виде общего заголовка. Напри!
мер, вначале пишут «Винты ГОСТ Р 11738/84», а затем — «М6», «М10» и т.д.
В этом упражнении будет реализован такой способ записи.
1.
Сделайте текущим раздел Стандартные изделия.
2.
Вызовите команду Вставка — Вспомогательный объект.
3.
Введите в колонке Наименование получившегося объекта строку
Винты ГОСТ Р 11738/84.
Обратите внимание на то, что вы можете вводить данные любого типа в любую колонку
вспомогательного объекта (например, в колонку Количество можно ввести буквы).
Это — одно из отличий вспомогательного объекта от базового.
4.
Подтвердите создание объекта.
Новый вспомогательный объект расположен после того объекта спецификации, кото!
рый был выделен в момент вызова команды создания вспомогательного объекта (на
вспомогательный объект не действует автоматическая сортировка).
Ваша задача — расположить строку Винты ГОСТ Р 11738/84 над списком винтов.
5.
Для этого, не снимая выделения с нового вспомогательного объекта, вызовите команду
Редактор — Сдвинуть объект вверх или нажмите комбинацию клавиш <Shift>+<
>.
Вспомогательный объект сместится вверх.
6.
Повторите эту команду столько раз, сколько потребуется, чтобы строка Винты ГОСТ Р
11738/84 оказалась над списком винтов.
7.
Если вы хотите, чтобы общая часть наименования отделялась от списка винтов пустой
строкой, создайте еще один вспомогательный объект и не заполняйте его текстовую
часть.
8.
Войдите в режим редактирования текстовой части каждого из базовых объектов раздела
Стандартные изделия. Удалите слово Винт и обозначение стандарта (окно с параметрами
винта для этого вызывать не нужно). Удалите также сведения о покрытии. У винтов М6
и М12 удалите значение шага резьбы (т.к. крупный шаг в обозначении резьбы не указы!
вается). Введите количество 12 для винта М6, 8 — для винта М8 и 4 — для винта М12.
9.
Используя приемы работы, с которыми вы уже познакомились, самостоятельно создай!
те по образцу три объекта с шаблоном заполнения Шайба. Отредактируйте их параметры
и текстовые части.
147
Часть III. Практическое освоение основных навыков работы со спецификацией
10. Пользуясь вспомогательными объектами, сформируйте общий заголовок для вновь со!
зданных объектов.
Упражнение 14. Вставка объекта спецификации
из Конструкторской библиотеки
Это упражнение вы сможете выполнить, только если на вашем рабочем месте установ!
лена Конструкторская библиотека и есть лицензия на ее использование.
Последний объект раздела Стандартные изделия — шпонка. Его можно создать так же,
как и остальные объекты этого раздела — используя шаблон заполнения. Однако все
крепежные изделия, а также некоторые другие объекты можно вставлять в специфика!
цию из Конструкторской библиотеки (подробнее см. раздел 6.4.3 на с. 60).
В данном упражнении Конструкторская библиотека будет использована для вставки объ!
екта Шпонка 14 х 9 х 80 ГОСТ 23360-78.
1. Вызовите Менеджер библиотек и подключите Конструкторскую библиотеку.
Изучение подключения библиотеки не является задачей данного упражнения. Для полу!
чения подробных сведений о работе с Менеджером библиотек и управлении библиоте!
ками воспользуйтесь интерактивной Справочной системой или книгой КОМПАС/3D. Ру/
ководство пользователя Том II.
2.
Вызовите из Конструкторской библиотеки команду вставки шпонки по ГОСТ 23360-78.
3.
В появившемся диалоге задайте следующие параметры шпонки:
▼ интервал диаметров вала — 44-50,
▼ длина — 80,
▼ исполнение 1.
Состояние остальных элементов управления диалога не имеет значения.
4.
Закройте диалог настройки параметров шпонки, нажав кнопку ОК.
В раздел Стандартные изделия будет добавлен новый объект — Шпонка 14 х 9 х 80
ГОСТ 23360-78. На экране появится диалог с запросом на добавление очередного ана!
логичного объекта.
5.
Нажмите в этом диалоге кнопку Нет.
Объект Шпонка 14 х 9 х 80 ГОСТ 23360-78, вставленный из Конструкторской библиотеки,
заполнен по шаблону — так же, как если бы он создавался в чертеже.
6.
Чтобы убедиться в этом, войдите в режим редактирования объекта Шпонка и дважды
щелкните мышью в колонке Наименование.
На экране появится таблица параметров шпонки (рис. 12.12). Она заполнена значения!
ми, которые вы выбрали при создании объекта. При необходимости можно изменить
любые из них. Вызов Конструкторской библиотеки для этого не требуется.
148
Глава 12. Создание простой спецификации, не связанной с другими документами
Рис. 12.12. Таблица параметров шпонки
7.
Закройте окно с таблицей параметров шпонки.
8.
Разбейте текстовую часть объекта Шпонка 14 х 9 х 80 ГОСТ 23360-78 на две строки в со!
ответствии с образцом. Значение в колонке Количество менять не нужно.
9.
Используя вспомогательный объект спецификации, отделите объект Шпонка 14 х 9 х 80
ГОСТ 23360-78 от группы шайб пустой строкой.
Упражнение 15. Шаблонная текстовая часть в виде строки
В поставку системы входят шаблоны заполнения не для всех существующих материалов
и стандартных изделий. Если в списке нет нужного шаблона, вы можете создать его са!
мостоятельно. Подробнее о создании пользовательских шаблонов рассказано в
главе 20.
Однако если вы не хотите создавать собственные шаблоны или редко сталкиваетесь с
отсутствием необходимого шаблона, можно пойти более простым путем — вместо вы!
бора шаблона вручную ввести нужную строку.
1.
Активизируйте раздел Материалы.
2.
Нажмите <Insert>.
3.
В появившемся диалоге включите опцию Текстовая часть в виде строки и нажмите
кнопку Создать.
Система перейдет в режим ввода текстовой части объекта спецификации.
4.
Введите в колонку Наименование текст Войлок ПФ 10 ГОСТ 6308/71, а в колонку
Количество — текст 0,5 кг. Подтвердите создание объекта.
5.
Войдите в режим редактирования текстовой части только что созданного объекта.
6.
Дважды щелкните по тексту Войлок ПФ 10 ГОСТ 6308/71.
На экране появится окно с таблицей параметров объекта (рис. 12.13). Система автомати!
чески разбила введенную строку на поля.
Эти поля в отличие от полей текстовой части, заполненной по шаблону, не имеют назва!
ний. Это связано с тем, что при их автоматическом формировании система разбивает
строку на последовательности символов и числа, но не может распознать, что означают
конкретные слова и числа.
Рис. 12.13. Таблица параметров объекта Войлок
149
Часть III.
Практическое освоение основных навыков работы со спецификацией
7.
Поменяйте во второй колонке таблицы (в ней указана толщина войлока) значение 10 на
значение 8. Нажмите кнопку OK. Подтвердите изменение текстовой части.
Если на вашем рабочем месте используется Библиотека материалов и сортаментов, то
после выполнения п.6 на экране появляется не таблица параметров объекта, а диалог
выбора материала. Это обусловлено умолчательной настройкой Библиотеки материалов
и сортаментов. Чтобы отключить запуск этой библиотеки по двойному щелчку в колонке
Наименование раздела Материалы, вызовите команду Библиотеки — Материал —
Конфигурация библиотеки. В появившемся диалоге на вкладке Настройка в списке
Типы колонок спецификации выделите тип Наименование и нажмите кнопку Уда%
лить. Закройте диалог кнопкой ОК.
После выполнения упражнения настройку можно будет восстановить, возвратив в спи!
сок тип Наименование с помощью кнопки Добавить.
На этом этапе выполнения упражнений текстовая часть всех объектов спецификации
должна соответствовать образцу.
12.3.
Окончательное оформление спецификации
Упражнение 16. Вставка разрыва страницы
1.
При помощи вертикальной линейки прокрутки расположите спецификацию в окне так,
чтобы были видны конец раздела Детали и начало раздела Стандартные изделия.
Вы увидите, что под заголовком раздела Стандартные изделия проведена горизонталь!
ная пунктирная линия. Эта линия — автоматически возникший разрыв страницы. Он по!
является, когда текстовые части объектов спецификации заняли все строки, предусмот!
ренные в бланке листа спецификации, и для их размещения образуется следующая
страница.
2.
Установите выделение на заголовке раздела Стандартные изделия. Убедитесь, что в поле
Текущая страница на панели Текущее состояние указан номер страницы 1.
3.
Установите выделение на любой строке внутри раздела Стандартные изделия. Убеди!
тесь, что в поле Текущая страница указан номер страницы 2.
Получается, что заголовок раздела расположен на одной странице, а его объекты — на
другой. Это затрудняет использование спецификации.
4.
Установите выделение на заголовке раздела Стандартные изделия.
5.
Активизируйте переключатель Размещать на новом листе на Панели свойств.
Раздел Стандартные изделия переместится вниз так, что разрыв страницы теперь нахо!
дится перед первой пустой строкой раздела.
Упражнение 17. Заполнение основной надписи
1.
Перейдите в режим разметки страниц, вызвав команду Вид — Разметка страниц или
нажав кнопку Разметка страниц на панели Вид.
В режиме разметки страниц спецификации невозможно создавать, удалять и редактиро!
вать объекты спецификации.
150
Глава 12. Создание простой спецификации, не связанной с другими документами
Заполнение основной надписи спецификации аналогично заполнению основной надпи!
си любого другого документа КОМПАС!3D.
2.
Заполните основную надпись спецификации по образцу. Не забудьте заполнить графу
Первое применение в верхней левой таблице основной надписи.
3.
Для возврата в режим редактирования спецификации вызовите команду Вид — Нор%
мальный режим или нажмите кнопку Нормальный режим на панели Вид.
4.
Сохраните спецификацию.
Упражнение 18. Печать спецификации
Чтобы напечатать получившийся документ, выполните следующие действия.
1.
Вызовите команду Файл — Печать.
2.
В появившемся диалоге установите параметры вывода.
3.
При необходимости войдите в режим предварительного просмотра и разместите страни!
цы спецификации на поле вывода. При этом вы можете пользоваться теми же приемами,
что и при размещении на поле вывода графического документа.
4.
Нажмите кнопку OK диалога установки параметров печати. Если вы находитесь в режи!
ме предварительного просмотра, вызовите команду Файл — Печать.
5.
Сравните полученную спецификацию с образцом.
Спецификация в формате системы КОМПАС!3D, заполненная по образцу, находится на
дистрибутивном диске в папке
\Обучение\Руководство по спецификации\Упражне/
ния\Ready в файле АЕКТ.620840.200.spw. Вы можете сравнить свою спецификацию и с
ней.
151
Глава 13.
Создание спецификации,
связанной со сборочным чертежом
Если вы последовательно выполняли предложенные в предыдущей главе упражнения,
то вы уже умеете создавать спецификацию и ее объекты, редактировать, удалять и сор!
тировать их, проставлять номера позиций, добавлять разделы спецификации. Вы знаете,
чем отличаются базовые и вспомогательные объекты, и умеете применять их по назна!
чению. Вы знаете, что разделы и объекты спецификации можно создавать в любой пос!
ледовательности, а их сортировка будет произведена автоматически. Вы умеете редак!
тировать объекты, созданные по шаблону. Наконец, вы можете оформить
спецификацию.
Все это пригодится вам при выполнении упражнений в настоящей главе. В ней уже не
будет подробных инструкций по выполнению операций, с которыми вы познакомились
ранее.
Для выполнения упражнений будет использоваться комплект документов, расположен!
ных на дистрибутивном диске в папке \Обучение\Руководство по спецификации\Упраж/
нения\Кронштейн. Комплект состоит из семи чертежей 12???.cdw.
12020.cdw — сборочный чертеж кронштейна. Остальные документы — чертежи деталей
кронштейна. В ходе выполнения упражнений вы дополните этот комплект спецификаци!
ей.
Кнопки вызова команд, приведенные в этой главе, расположены на инструментальной
панели Спецификация (см. раздел 5.3 на с. 51). Если используются кнопки с других па!
нелей, это оговорено дополнительно.
Упражнение 19. Подготовительные действия
1.
Скопируйте на жесткий диск своего компьютера папку \Обучение\Руководство по специ/
фикации\Упражнения с дистрибутивного диска. Используйте эту папку для сохранения
результатов работы.
2.
Откройте чертежи, ознакомьтесь с ними.
3.
Закройте чертежи деталей, оставьте открытым только сборочный чертеж.
13.1.
Объекты спецификации в чертеже
В чертеже можно создавать, редактировать и хранить объекты спецификации (см.
раздел 7.1 на с. 80). Это точно такие же объекты, какие вы создавали в спецификации,
выполняя упражнения из главы 12. Они не видны на чертеже, но их можно просмотреть
и отредактировать в специальном диалоге.
После того, как вы создали объекты спецификации в чертеже, их можно с помощью спе!
циальной команды передать в документ!спецификацию. В ней эти объекты автоматичес!
ки расположатся в нужных разделах, будут отсортированы по стандартным правилам, а
их текстовые части займут место в нужных колонках.
152
Глава 13. Создание спецификации, связанной со сборочным чертежом
Упражнение 20. Создание объектов спецификации в чертеже
1. Вызовите команду Спецификация — Добавить объект.
2. В появившемся диалоге выберите раздел Детали и включите опцию Базовый объект
спецификации. Нажмите кнопку Создать.
В появившемся окне (рис. 13.1) вы увидите строку спецификации, предназначенную для
нового объекта. Для удобства ввода текстовой части в окне есть заголовки колонок
(«шапка») спецификации.

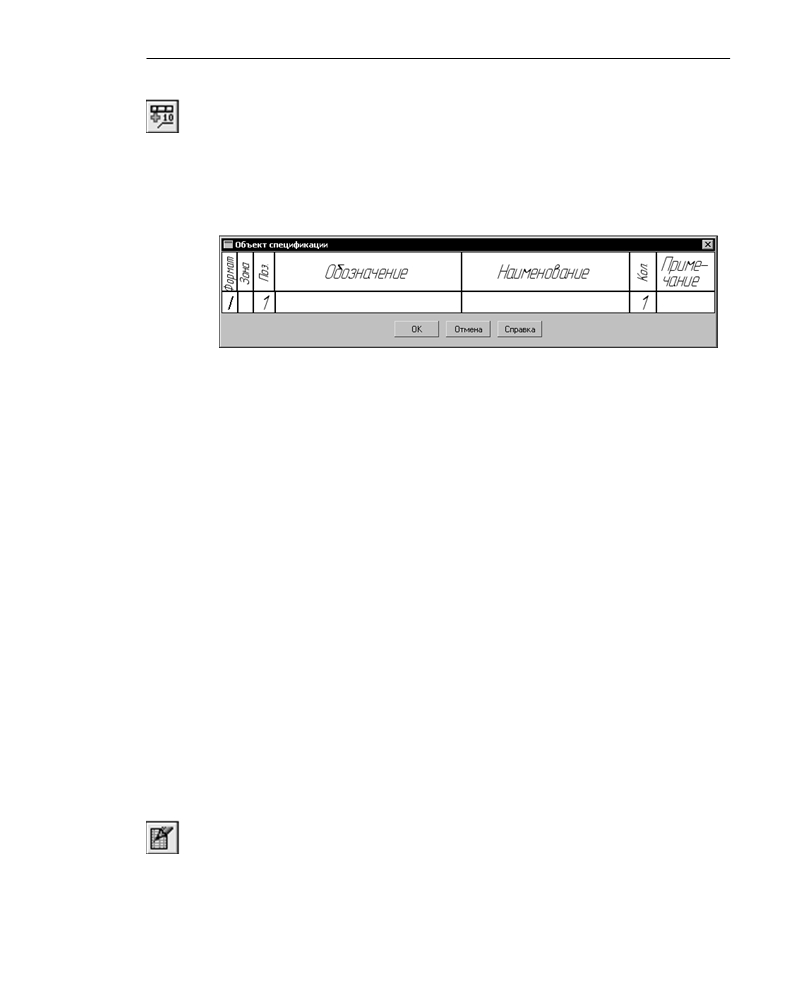

Рис. 13.1. Окно для ввода текстовой части объекта спецификации
3. Введите в колонку Обозначение текст КСКВ.12.605, в колонку Наименование — Ось.
Умолчательное значение в колонке Количество — 1. Не изменяйте его. Нажмите кнопку
OK.
В чертеже теперь есть объект спецификации.
13.2.
Геометрия объектов спецификации
Базовый объект спецификации может содержать не только текстовую часть и атрибуты.
В него могут входить графические объекты чертежа (см. раздел 6.5 на с. 66).
Упражнение 21. Создание объекта спецификации,
содержащего геометрию
1.
Любым способом выделите графические объекты, составляющие изображение плиты
на сборочном чертеже. В группу выделения должна войти и линия!выноска.
2.
Добавьте базовый объект в раздел Детали. Введите в колонку Обозначение текст
КСКВ.12.406, в колонку Наименование — Плита, значение в колонке Количество (1) не
изменяйте.
В чертеже теперь два объекта спецификации, причем к одному из них подключены гео!
метрические объекты.
Геометрию нужно подключить и к первому объекту.
Упражнение 22. Подключение геометрии к объекту спецификации
1.
Любым способом выделите графические объекты, составляющие изображение оси на
сборочном чертеже, в том числе линию!выноску.
2.
Вызовите команду Спецификация — Редактировать объекты.
На экране появится новое окно, содержащее бланк спецификации с уже созданными в
нем объектами. Изменится состав Главного меню и панели Спецификация. Это озна!
чает, что система переключилась в подчиненный режим редактирования спецификации
(см. разделы 3.3 на с. 39 и 7.5 на с. 84).
153
содержание .. 7 8 9 10 ..
