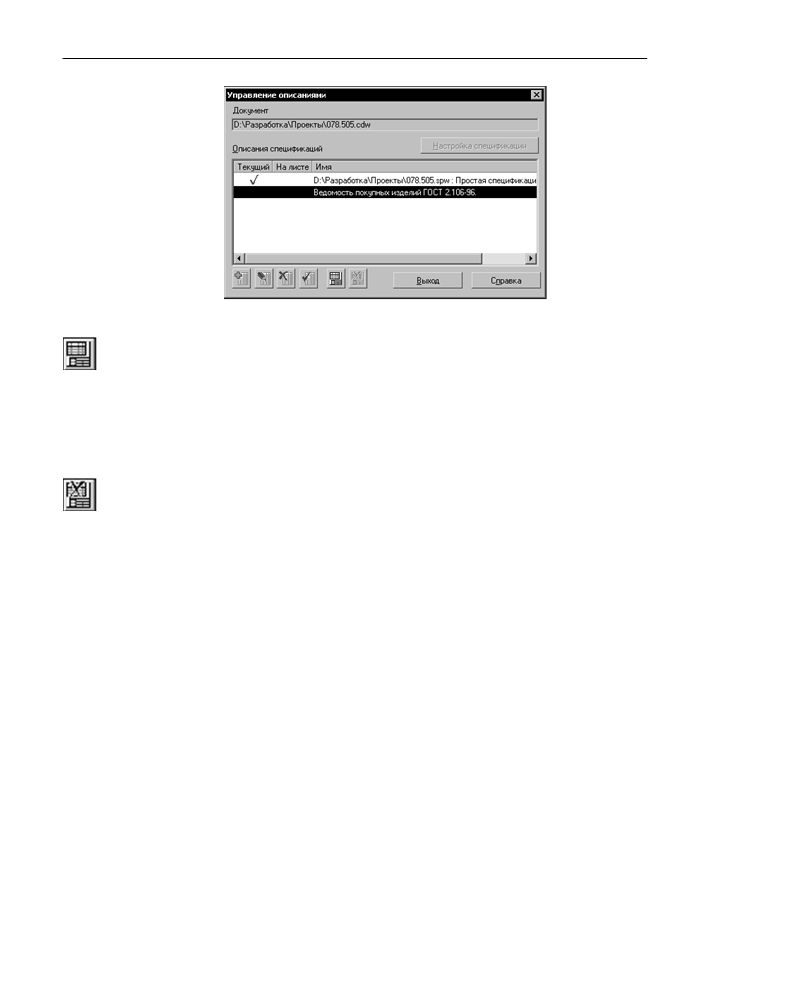

Рис. 10.13. Диалог управления описаниями спецификаций

Выберите в списке описание, содержащее нужный стиль, и нажмите кнопку Включить

отображение на листе. Эта кнопка доступна только для тех описаний, которые не со!

держат имени файла спецификации.

Если спецификация размещена на листе, то напротив соответствующего описания спе!

цификации отображается «галочка» в колонке На листе.

Закройте диалог управления описаниями спецификаций кнопкой Выход. Таблица спе!

цификации, содержащая объекты спецификации выбранного стиля, появится на листе

чертежа.

Кнопка Выключить отображение на листе диалога управления описаниями специфи!

кации позволяет отменить размещение спецификации на листе.

10.12.3.

Название спецификации на чертеже

Название спецификации — текст над таблицей спецификации, расположенной на листе.

Название спецификации может состоять из нескольких строк. Текст названия вводится

пользователем. При этом можно задать различные названия для первого и последую!

щих листов спецификации.

Название можно ввести только для спецификации, размещенной на чертеже (см. разде!

лы 10.12.1 и 10.12.2). Для задания названия спецификации выполните следующие дейс!

твия.

Вызовите команду Название... из меню Спецификация — Спецификация на листе

или из контекстного меню спецификации на листе.

В появившемся на экране диалоге введите названия для первого и последующих листов

спецификации. Если длина введенной строки превышает ширину таблицы специфика!

ции, происходит автоматическое сужение символов. Для перехода на новую строку на!

жмите клавишу <Enter>. При необходимости вы можете изменить любые параметры

форматирования текста: шрифт, высоту, выравнивание и отступы абзацев и т.п.

Закройте диалог кнопкой ОК. Над таблицей (таблицами) спецификации появится назва!

ние (названия).

120

Глава 10. Дополнительные возможности

Разбиение таблицы спецификации на листы производится в подчиненном режиме рабо!

ты со спецификацией при помощи переключателя Размещать на новом листе (см.

раздел 10.5 на с. 105).

В дальнейшем, чтобы отредактировать имеющееся название спецификации, вызовите

команду Название... повторно. Можно также дважды щелкнуть на названии специфи!

кации.

Название спецификации задается для конкретного стиля спецификации и сохраняется в

чертеже.

Если при настройке системы в разделе Текстовый редактор — Текстовые шаблоны

включена опция Сохранять введенный текст в файле, то введенные вручную назва!

ния для листов спецификации на чертеже автоматически сохраняются в файле тексто!

вых шаблонов. Они располагаются в разделе Спецификация — Название специфи%

кации на листе чертежа этого файла (см. рис. 6.12 на с. 65).

В дальнейшем для вызова Библиотекаря текстовых шаблонов и использования сохра!

ненных названий следует дважды щелкнуть мышью в поле ввода текста диалога задания

названия спецификации.

Команда Спецификация — Спецификация на листе — Название... позволяет рабо!

тать с названием спецификации текущего стиля. Если на листе чертежа отображаются

таблицы спецификаций разных стилей, то для ввода или редактирования их названий

пользуйтесь командой Название... из контекстных меню этих таблиц.

Расстояние от спецификации до названия одинаково для всех таблиц спецификации,

отображающихся на листе. Оно задается в диалоге настройки параметров названия спе!

цификации на листе. Умолчательное расстояние — 5 мм. В диалоге настройки парамет!

ров названия спецификации на листе можно настроить также умолчательные параметры

текста названия. Для вызова этого диалога служит команда Сервис — Параметры... —

Текущий чертеж — Параметры документа — Название спецификации на листе.

10.13.

Таблица изменений

Чтобы внести в текущий чертеж информацию об изменениях, выполните следующие

действия.

Назначьте чертежу одно из оформлений — Чертеж констр. с ТИ. Первый лист. ГОСТ

2.104/68 или Чертеж констр. с ТИЗ. Первый лист. ГОСТ 2.104/68 (ТИЗ —таблица изме!

нений с зонами). Можно также выбрать аналогичные оформления для последующих

листов чертежа.

Вызовите команду Спецификация — Добавить объект таблицы изменений.

В появившемся окне ввода текстовой части заполните ячейки и нажмите кнопку OK.

Заполненная вами строка появится в главной таблице основной надписи чертежа.

Чтобы отредактировать строки таблицы изменений, вызовите команду

Спецификация — Редактировать объекты таблицы изменений.

Система перейдет в подчиненный режим редактирования текстовой части объектов.

121

Часть II.

Приемы работы со спецификацией

Приемы работы в нем — такие же, как при редактировании объектов спецификации в

чертеже.

Таблица изменений заполняется снизу вверх. Строки в ней сортируются по возрастанию

номера.

К объекту таблицы изменений можно подключить геометрию из чертежа.

10.14.

Объекты разных спецификаций в одном чертеже

При создании в чертеже первого объекта спецификации этот объект создается в соот!

ветствии со стилем, установленным в системе для новых спецификаций. При этом чер!

теж автоматически получает описание спецификации (см. раздел 3.4 на с. 40). Следую!

щие объекты создаются с этим же стилем.

В диалоге управления описаниями спецификаций в чертеже вы можете создать более

одного описания спецификации (см. раздел 8.1.1 на с. 91). К одному документу могут

быть подключены спецификации только разных стилей.

Описание, отмеченное «галочкой» в колонке Текущий диалога управления описаниями,

считается текущим. Входящий в него стиль считается текущим стилем спецификации.

Объекты спецификации в чертеже создаются в соответствии со стилем, входящим в те!

кущее описание, и передаются в документ!спецификацию, входящую в текущее описа!

ние (если вообще существует подключенная спецификация).

Если, находясь в чертеже, вы вызываете команду создания объекта спецификации, то на

экране появляется окно ввода текстовой части нового объекта, содержащее колонки и

«шапку», соответствующие бланку текущего стиля спецификации.

В подчиненном режиме редактирования объектов можно увидеть только объекты, со!

зданные в соответствии с текущим стилем спецификации. После того, как вы сделаете

текущим другое описание (для этого выделите его в диалоге управления описаниями и

нажмите кнопку Сделать текущим), создаваться будут объекты, соответствующие те!

кущему стилю, а в подчиненном режиме станут видны объекты спецификации текущего

стиля (при этом объекты спецификации других стилей не удалятся из чертежа, а будут

просто не видны).

Команды синхронизации работают со спецификацией, входящей в текущее описание.

По умолчанию на чертеже размещается спецификация текущего стиля. Если необходи!

мо показать на чертеже спецификации других стилей, вызовите диалог управления опи!

саниями и включите в нем отображение на листе для нужных описаний спецификаций

(см. раздел 10.12.2 на с. 119).

Создание в чертеже объектов для спецификаций разных стилей и передача их в разные

документы!спецификации принципиально отличается от смены стиля спецификации.

При смене стиля одни и те же объекты одной спецификации могут отображаться в дру!

гом бланке, попадать в разделы с другими заголовками, иметь другой состав колонок

(подробнее о смене стиля спецификации — см. главу 18). А при работе с разными опи!

саниями создаются автономные группы объектов, каждая из которых передается в отде!

льный документ!спецификацию.

122

Глава 10. Дополнительные возможности

Вообще говоря, работа с несколькими описаниями спецификаций в одном чертеже —

нетипичный прием создания спецификаций. Его нужно применять только когда созда!

ние нескольких спецификаций на базе одного сборочного чертежа четко обосновано.

Создайте в сборочном чертеже два описания спецификаций — собственно специфика!

цию и ведомость покупных изделий. После того, как вы внесете в них объекты, эти объ!

екты можно будет передать в два разных документа — в спецификацию и в ведомость

покупных изделий.

10.15.

Объекты%«двойники»

Объекты%«двойники» — объекты одного раздела, содержащие одинаковые данные в ко!

лонке, по которой производится сортировка. Они могут возникнуть в результате копиро!

вания объектов, вставки в чертеж или спецификацию одинаковых изделий из конструк!

торской библиотеки, ввода одинаковой текстовой части объектов и т.д.

При автоматической сортировке этим объектам присваиваются одинаковые номера по!

зиций и у всех них, кроме одного (созданного первым), выключается показ объекта в

таблице. Поэтому в обычном режиме такие объекты видны как один объект специфика!

ции.

Вы можете в любой момент включать и отключать режим показа всех объектов специ!

фикации (см. раздел 10.7 на с. 106). В этом режиме в таблице спецификации видны все

объекты, в том числе и те, у которых любым способом (автоматически или вручную) от!

ключен показ.

Если вывод спецификации на печать начать из этого режима, будут напечатаны все объ!

екты.

Если изображение объекта спецификации (например, детали) находится в разных листах

сборочного чертежа, создайте несколько объектов с одинаковой текстовой частью и

подключите к каждому из них соответствующие графические объекты одного из листов

сборки (в том числе позиционную линию!выноску).

В этом случае можно будет легко найти геометрию детали в любом листе сборки (для

этого нужно включить показ всех объектов и показ геометрии объектов).

А при пересчете номеров позиций (например, в результате создания новых объектов) но!

мер на линии!выноске детали будет изменяться во всех листах.

123

Часть II.

Приемы работы со спецификацией

Если в сборочном чертеже существует несколько групп одинаковых стандартных изде!

лий, создайте объект спецификации, содержащий позиционную линию!выноску, для

каждой из них. Например, две разные крышки крепятся одинаковыми винтами.

Создайте объект с позиционной линией!выноской для винтов одной крышки и объект с

позиционной линией!выноской для винтов другой крышки. Они автоматически получат

одинаковый номер (и на линиях!выносках также будут одинаковые номера позиций). В

режиме просмотра всех объектов и показа геометрии объектов спецификации будет лег!

ко найти каждую группу винтов.

А если вы измените, например, диаметр винтов, крепящих одну из крышек, то объекты

спецификации станут отличаться, автоматически получат разные номера (соответствую!

щие новому порядку их сортировки), будут видны в спецификации в обычном режиме,

и на их линиях!выносках появятся отличающиеся номера позиций. Вам нужно будет

только изменить числа в колонке Количество.

10.16.

Использование марок/позиционных обозначений

Марки/позиционные обозначения — буквенно!цифровые обозначения объектов, изоб!

раженных на чертежах. Марки/позиционные обозначения можно считать аналогами

обозначений позиций, отличительной особенностью которых является наличие

марки — текста перед номером позиции.

Марки/позиционные обозначения в графических документах создаются с помощью ко!

манд:

▼ Марка/позиционное обозначение с линией%выноской,

▼ Марка/позиционное обозначение без линии%выноски,

▼ Марка/позиционное обозначение на линии.

Эти команды подробно описаны в книге Руководство пользователя КОМПАС/3D, Том I.

Объекты спецификации могут иметь марку — текст перед номером позиции. Вместе с

номером марка размещается в колонке Позиция. Марка задается для раздела специфи!

кации и автоматически присваивается каждому базовому объекту этого раздела.

Чтобы включить в разделе спецификации использование марки, выполните следующие

действия:

Вызовите команду Формат — Настройка спецификации.

В появившемся на экране диалоге настройки спецификации перейдите на вкладку Раз%

делы.

Выделите нужный раздел в списке и нажмите кнопку Редактировать стиль раздела.

В появившемся на экране диалоге настройки стиля раздела (см. рис. 17.3 на с. 193)

включите опцию Марка и введите ее текст.

При включении опции Марка становится доступна опция Независимая нумерация

позиций. Она позволяет начинать нумерацию позиций объектов раздела заново — с но!

мера, указанного в качестве начальной позиции.

Закройте диалог настройки стиля раздела, а затем — диалог настройки спецификации

кнопкой ОК.

124

Глава 10. Дополнительные возможности

Все объекты выбранного раздела получат заданную марку. Она же будет добавляться к

новым объектам этого раздела.

Блоки дополнительных разделов спецификации могут иметь собственную марку и неза!

висимую нумерацию разделов. Настройка марки и нумерации позиций для блока произ!

водится в диалоге настройки блока разделов (см. рис. 17.8 на с. 198).

Как и обозначение позиции, марку/позиционное обозначение можно связать с объектом

спецификации, включив в состав этого объекта. В результате марки/позиционные обоз!

начения в чертеже будут получать номера позиций и марки из спецификации. Эта пере!

дача будет происходить при синхронизации спецификации с чертежом.

Цифры в составе марки/обозначения позиции могут выполнять функции не только но!

мера позиции, но и другие, например, они могут показывать номер элемента в проекте.

Поэтому передача номеров позиций из спецификации в марки/позиционные обозначе!

ния может быть нежелательна.

Чтобы отменить присвоение объектам спецификации новых номеров, отключите в спе!

цификации расчет позиций (см. рис. 17.1 на с. 188). В результате объекты будут сорти!

роваться согласно правилам, заданным в стиле, но номера позиций будут оставаться

прежними. Изменение номеров, сделанное вручную, будет передаваться как из чертежа

в спецификацию, так и из спецификации в чертеж.

При подключении марки/позиционного обозначения к объекту спецификации марка

обозначения заменяется маркой объекта спецификации, при этом ручное изменение

марки на чертеже становится невозможным.

В отличие от обозначения позиции, одну и ту же марку/позиционное обозначение нельзя

подключить к нескольким объектам спецификации.

125

Глава 11.

Частные приемы формирования спецификаций

В данной главе рассматриваются приемы создания сложных вариантов групповых спе!

цификаций, а также спецификаций с вложенными и дополнительными разделами.

11.1.

Групповые спецификации

Если специфицируемое изделие имеет более одного исполнения, то стандарт предписы!

вает создавать групповые спецификации.

В КОМПАС!3D возможно создание следующих групповых спецификаций по ГОСТ 2.113-

75:

▼ вариант Б по формам 1, 1а, 1б, 1в,

▼ вариант Б с числом исполнений не более трех по форме 5,

▼ вариант А по формам 1 и 1а (ГОСТ 2.106-96).

Общий порядок действий при создании групповой спецификации следующий.

Создание спецификации (см. раздел 6.1 на с. 52).

Смена стиля созданной спецификации (выбор стиля, соответствующего варианту, в ко!

тором выполняется спецификация) (см. раздел 6.2.1 на с. 52).

Настройка текущей спецификации.

3.1. Задание количества исполнений специфицируемого изделия (см. раздел 17.1 на

с. 187).

3.2. Настройка блоков исполнений (см. раздел 17.3 на с. 196).

Заполнение спецификации.

Особенность ввода текстовой части объектов групповых спецификаций состоит в том,

что при их создании доступна не одна, а несколько ячеек для ввода количества. Их число

равно количеству исполнений специфицируемого изделия, указанному при настройке

спецификации. При вводе и редактировании любого объекта групповой спецификации

пользователь может задать количество этого объекта для каждого исполнения.

Задание количеств на исполнение в спецификациях обоих вариантов выполняется очень

похоже. Подробно порядок ввода данных о количестве для разных спецификаций опи!

сан в разделах 11.1.1 и 11.1.2.

Все остальные приемы — подключение к объектам геометрии и документов, работа с

дополнительными параметрами и т.п. — такие же, как при работе с обычной специфи!

кацией (см. главу 6).

11.1.1.

Групповая спецификация по варианту Б

Если спецификация имеет стиль Груп. спецификация (менее 3 исп.) ГОСТ 2.113-75, то в

ее таблице есть 3 колонки для ввода количества объектов (деталей, сборочных единиц).

Если спецификация имеет стиль Груп. спецификация (вариант Б) ГОСТ 2.113-75 Ф.1, 1а/

Ф.1, 1в/Ф.1б, 1а/Ф.1б, 1в, то в ее таблице есть 10 колонок для ввода количества объек!

тов.

126

Глава 11. Частные приемы формирования спецификаций

Номера исполнений специфицируемого изделия, для которых указывается количество,

показаны в «шапке» таблицы спецификации.

Ввод данных в такие колонки Количество ничем не отличается от ввода данных в любые

другие колонки.

Необязательно вводить количество во все доступные колонки. Если объект специфика!

ции не входит в какое!либо исполнение изделия, то для этого исполнения колонку Коли/

чество не заполняют.

Если специфицируемое изделие имеет более десяти исполнений, то в режиме редакти!

рования объекта спецификации становится доступной для ввода данных не одна строка

таблицы, содержащая 10 колонок, а столько строк, сколько требуется для ввода коли!

чества объектов для всех исполнений. В первую строку вводятся количества для испол!

нений с основного по девятое, во вторую — с десятого по девятнадцатое и так далее.

После подтверждения создания объекта строки, содержащие данные о количестве,

«разделятся».

▼ Если при настройке спецификации (см. раздел 17.3 на с. 196) указано, что информация

должна выдаваться по объектам, то для каждого объекта будет создано нужное коли!

чество строк, и каждая из них будет предваряться началом блока исполнений — автома!

тически сформированной строкой с указанием номеров исполнений, для которых ниже

введено количество.

▼ Если при настройке спецификации указано, что информация должна выдаваться бло%

ками, то все объекты разделятся на несколько блоков, перед каждым из которых также

будет находиться начало блока исполнений. Если при настройке спецификации включе!

на опция Располагать блок на новой странице, то для начала блока не будет отво!

диться отдельная строка. Номера исполнений, для которых ниже введено количество,

будут показаны в «шапке» таблицы спецификации.

▼ Если при настройке спецификации отключена опция Показывать заголовки блоков,

то начала блоков исполнений (в том числе располагающиеся в «шапке» таблицы) не бу!

дут отображаться в бланке спецификации.

Пример групповой спецификации по варианту Б приведен на рис. 2.2 на с. 31.

Для практического ознакомления с созданием групповых спецификаций по варианту Б

выполните упражнения 40 и 41 на с. 170.

11.1.2.

Групповая спецификация по варианту А

Если текущая спецификация имеет стиль Груп. спецификация (вариант А) ГОСТ 2.113-

75, то ее таблица не отличается от таблицы простой спецификации (со стилем Простая

спецификация ГОСТ 2.106-96).

При вводе и редактировании каждого объекта групповой спецификации по варианту А

ячейка колонки Количество отображается разделенной по горизонтали на несколько

частей (строк). Их число равно количеству исполнений специфицируемого изделия, за!

данному при настройке спецификации. В первую строку вводится количество данного

объекта для нулевого (базового) исполнения, во вторую — для первого исполнения и

т.д.

127

Часть II.

Приемы работы со спецификацией

▼ Те объекты, количество которых для всех исполнений изделия одинаково (т.е. в каждую

строку ячейки Количество введено одно и то же значение), считаются относящимися к

постоянным данным. Эти объекты автоматически располагаются в начале спецификации

в соответствующих разделах (см. рис. 11.1).

▼ Те объекты, количество которых для разных исполнений изделия различно (т.е. в строки

ячейки Количество введены разные значения), считаются относящимися к переменным

данным. После подтверждения создания объекта строки, содержащие данные о коли!

честве, «разделяются».

Порядок формирования переменных данных следующий.

В спецификации создается заголовок Переменные данные для исполнений. Согласно

стандарту, он располагается после постоянных данных. Ниже этого заголовка формиру!

ются блоки — группы переменных данных, относящихся к одному и тому же исполне!

нию изделия. Началом блока является строка, содержащая обозначение исполнения.

Начала блоков формируются автоматически с использованием обозначения, заданного

в основной надписи спецификации.

Строки, соответствующие объекту, количества которого различны для разных исполне!

ний, появляются в исполнениях (блоках). Эти строки отличаются только значениями в

графе Количество. В тех исполнениях, для которых при создании объекта не было зада!

но количество (т.е. строка ячейки Количество была оставлена пустой), этот объект не

возникает.

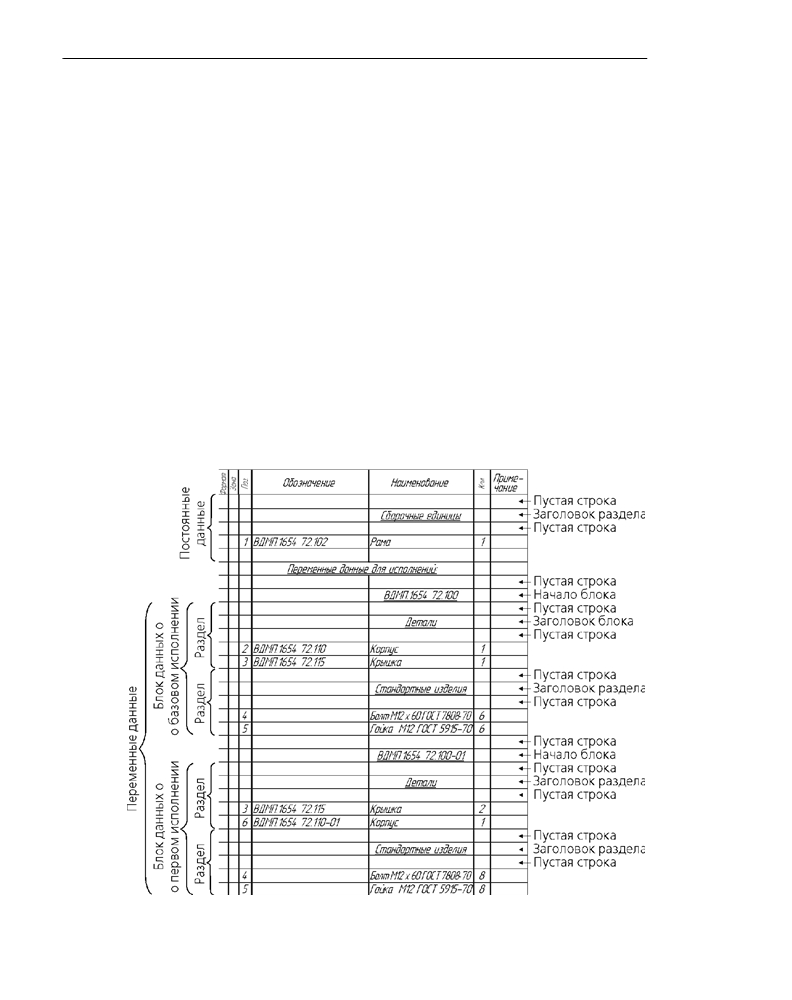

Рис. 11.1. Постоянные и переменные данные в групповой спецификации по варианту А

128

Глава 11. Частные приемы формирования спецификаций

▼ Если при настройке спецификации (см. раздел 17.3 на с. 196) включена опция Распола%

гать блок на новой странице, то начало каждого блока будет размещено вверху новой

страницы.

▼ Если при настройке спецификации отключена опция Показывать заголовки блоков,

то начала блоков исполнений не будут отображаться в бланке спецификации.

Особенности заполнения раздела Документация

в групповой спецификации по варианту А

В разделе Документация групповой спецификации по варианту А графа Количество не

заполняется.

Поэтому при создании объектов этого раздела в групповой спецификации по варианту А

необходимо поставить отметку в строках тех исполнений, где документ отсутствует. От!

меткой может служить любой символ, кроме цифры, например, «прочерк» — знак «ми!

нус».

В результате обозначение и наименование документа появятся в тех исполнениях, для

которых строка оставлена пустой (в то время как для объектов остальных разделов это

является признаком отсутствия объекта в исполнении). Если пусты все строки ячейки

Количество, то документ будет отнесен к постоянным данным для исполнений.

Обратите внимание на то, что в групповой спецификации по варианту Б колонки Коли/

чество в разделе Документация заполняются — наличие отметки в них (например, «х»)

говорит об использовании документа в соответствующих исполнениях изделия.

Для практического ознакомления с созданием групповой спецификации по варианту А

выполните упражнение 42 на с. 178.

11.2.

Спецификации с вложенными

и дополнительными разделами

Использование вложенных и дополнительных разделов возможно в спецификации со

стилем Простая спецификация ГОСТ 2.106-96 (подробно о блоках вложенных и допол!

нительных разделов — см. раздел 2.1.1 на с. 27).

Чтобы получить доступ к дополнительным и вложенным разделам, после создания спе!

цификации указанного стиля необходимо ее настроить.

Применение блоков вложенных разделов возможно лишь в разделе Комплекты.

Включение этой возможности и настройка перечня вложенных разделов производятся

на вкладке Вложенные разделы диалога настройки раздела Комплекты

(см.

раздел 17.2.3 на с. 195).

Включение возможности использования дополнительных разделов и настройка их пере!

чня производится на вкладке Дополнительные разделы диалога настройки специфи!

кации (см. раздел 17.4 на с. 197).

После того, как вышеописанная настройка текущей спецификации произведена, при со!

здании объектов в ней можно будет выбрать нужный вложенный или дополнительный

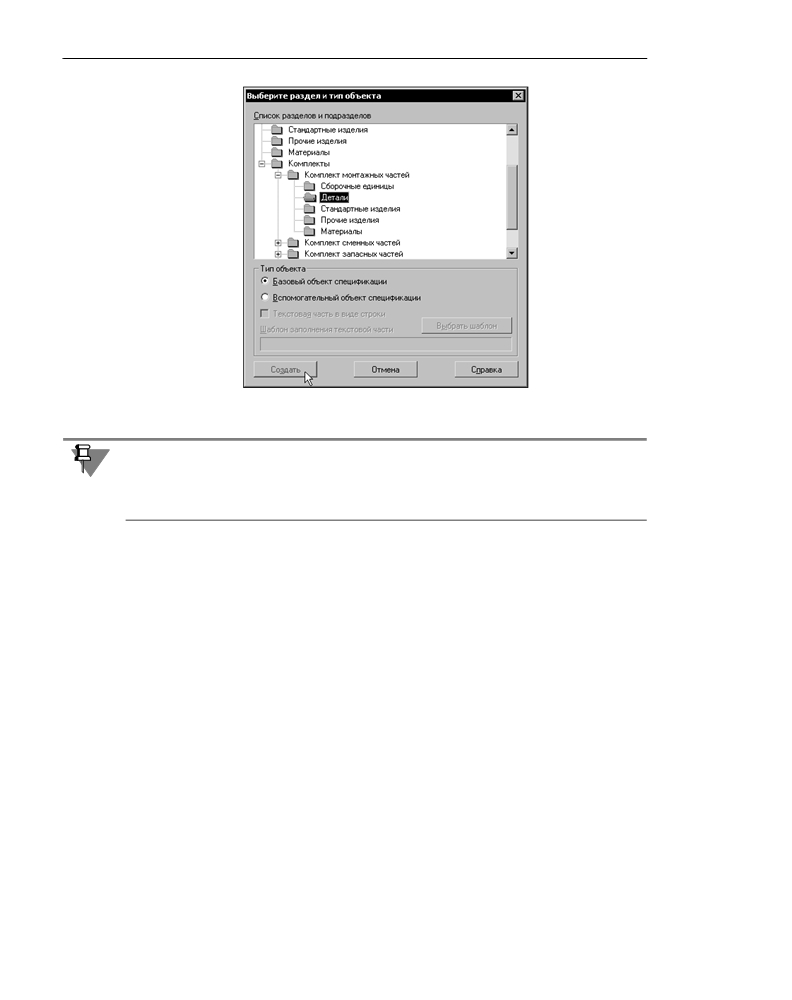

раздел (см. рис. 11.2).

129

Глава 12.

Создание простой спецификации,

не связанной с другими документами

Заполнение спецификации в ручном режиме — самый незамысловатый способ созда!

ния спецификации. Он предоставляет пользователю минимум сервисных возможностей.

В начале изучения порядка работы со спецификациями КОМПАС!3D рекомендуется оз!

накомиться именно с этим способом, так как на примере созданной вручную специфи!

кации хорошо видны многие приемы работы со спецификациями. Они будут рассмотре!

ны в этой главе на примере создания спецификации на изделие Фильтр, показанной на

рис. 12.1.

Эта спецификация в формате PDF размещается на дистрибутивном диске в папке \Обу/

чение\Руководство по спецификации\Упражнения в файле Filter.pdf. Распечатайте ее,

чтобы при выполнении упражнений она всегда могла быть перед глазами.

Все упражнения из этой главы выполняются последовательно в одной и той же специ!

фикации. Закончив выполнение одного упражнения, переходите к следующему, не за!

крывая спецификацию.

Кнопки вызова команд, приведенные в этой главе, расположены на инструментальной

панели Спецификация (см. раздел 5.3 на с. 51). Если используются кнопки с других па!

нелей, это оговорено дополнительно.

12.1.

Создание новой спецификации

Упражнение 1. Проверка умолчательных настроек

Запустите КОМПАС!3D.

Вам требуется создать новый документ — спецификацию КОМПАС!3D. Однако не спе!

шите вызывать команду создания документа.

Вызовите команду Сервис — Параметры.

В появившемся диалоге раскройте раздел Новые документы — Спецификация —

Стиль.

Убедитесь, что в качестве библиотеки стилей в диалоге указан файл Graphic.lyt из под!

папки \Sys главной папки КОМПАС!3D, а в качестве стиля — Простая спецификация

ГОСТ 2.106-96. Если библиотека и стиль другие, выберите указанную библиотеку и

стиль.

Теперь можно создавать новую спецификацию.

Упражнение 2. Создание файла документа%спецификации

Вызовите команду Файл — Создать.

В появившемся диалоге выберите тип документа Спецификация и нажмите кнопку OK.

На экране появится бланк спецификации.

Сохраните файл спецификации под любым именем.

132

Глава 12. Создание простой спецификации, не связанной с другими документами

Ïðèìå-

Îáîçíà÷åíèå

Íàè ìåíîâàíèå

÷àíèå

Äîêóìåíòàöèÿ

À2

ÀÅÊÒ.620840.200 ÑÁ

Ñáî ðî÷íûé ÷åðòåæ

À4

ÀÅÊÒ.620840.200 ÏÑ

Ïàñ ïîðò

Ñáîðî÷íûå åäèíèöû

À3

ÀÅÊÒ.620840.210

Óêà çàòåëü óðîâíÿ

À4

ÀÅÊÒ.620840.220

Íàñ îñ

Äåòàëè

À2

ÀÅÊÒ.620840.201

Êîð ïóñ

À3

ÀÅÊÒ.620840.202

Êð û øêà

À4

ÀÅÊÒ.620840.203

Ïðî áêà

À4

ÀÅÊÒ.620840.204

Çàù åëêà ëåâàÿ

À4

ÀÅÊÒ.620840.205

Çàù åëêà ïðàâàÿ

À4

ÀÅÊÒ.620840.206

Ðåø åòêà

À4

ÀÅÊÒ.620840.206-05

Ðåø åòêà

À4

ÀÅÊÒ.620840.206-06

Ðåø åòêà

ÀÅÊÒ.620840.200

Èçì.

Ëèñò

¹ äîêóì.

Ïîä ï.

Äàòà

Ðàçðàá.

Êóçíåöîâ

Ëèò.

Ëèñò

Ëèñ òîâ

Ïðîâ.

Íèêèôîðîâ

Ôèëüòð

Í.êîíòð.

Ñàâèíà

ÏÎ "Àëüôà"

Óòâ.

Êîïèðîâàë

Ôîð ìàò A4

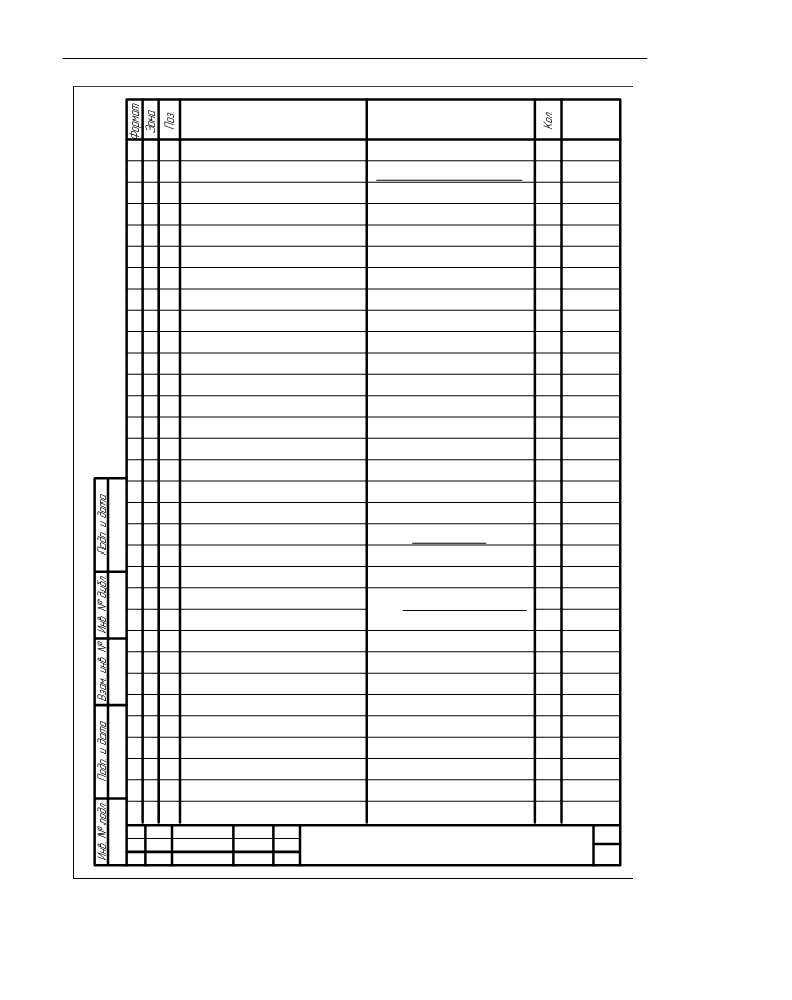

Рис. 12.1. Образец спецификации

133

Глава 12. Создание простой спецификации, не связанной с другими документами

12.2. Заполнение спецификации

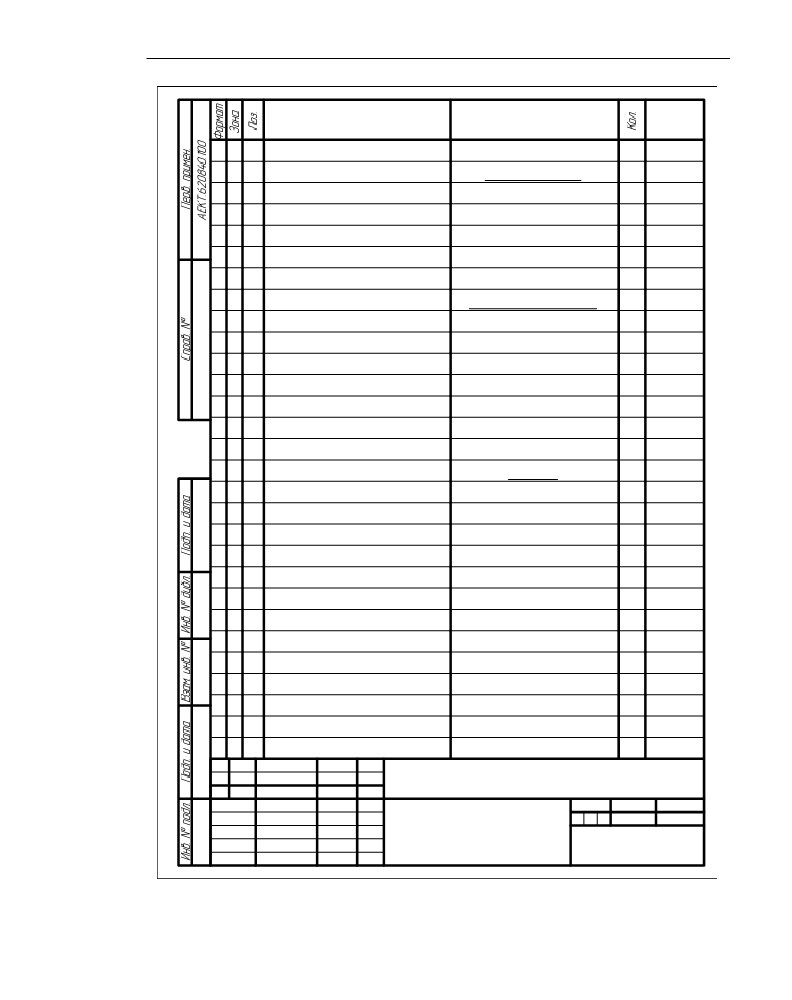

Бланк спецификации готов к вводу в него информации.

Упражнение 3. Создание объектов спецификации

1. Попытайтесь активизировать строки бланка спецификации курсором и ввести какой!ли!

бо текст.

У вас это не получится, так как в бланк должны вноситься не просто символы, а объекты

спецификации (см. главу 1).

Работа со вспомогательными объектами будет рассмотрена далее, а сейчас обратимся к

созданию базовых объектов спецификации.

2. Вызовите команду Вставка — Базовый объект или нажмите клавишу <Insert>.

На экране появится диалог, в котором нужно выбрать раздел для размещения нового

объекта спецификации (рис. 12.2). Объект спецификации обязательно должен прина!

длежать одному из ее разделов.

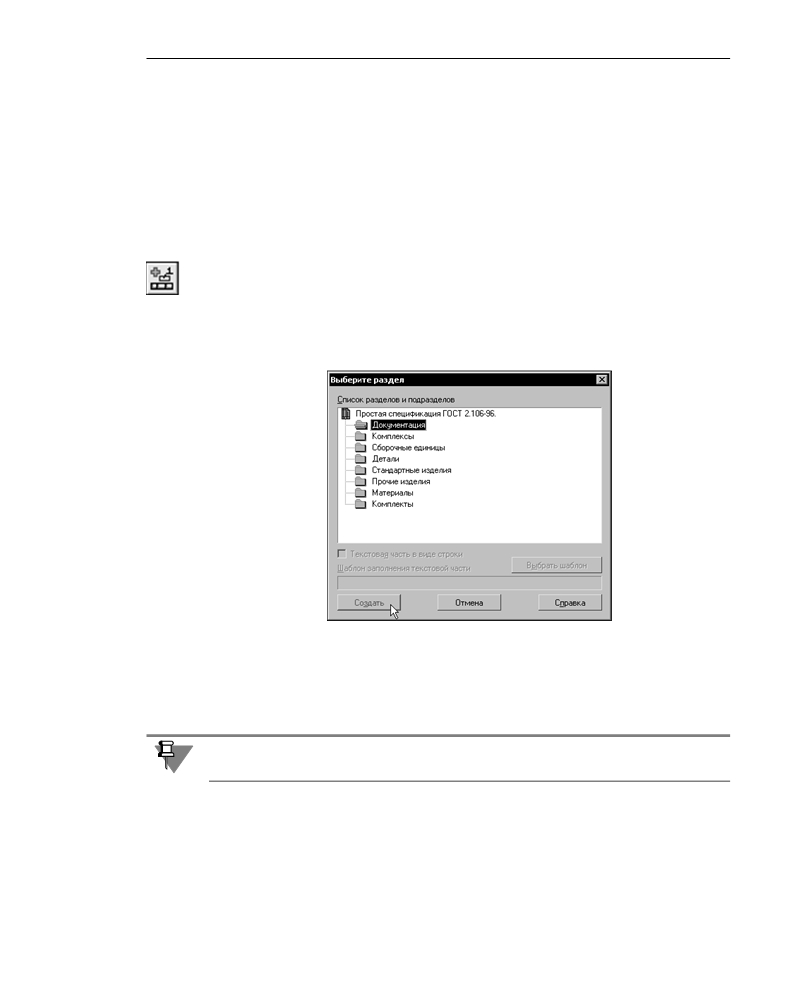

Рис. 12.2. Выбор раздела Документация

3. Выделите в списке раздел Документация, с которого начинается спецификация. Нажми!

те кнопку Создать.

В бланке спецификации появится название раздела. Первая строка этого раздела станет

доступной для редактирования. Курсор будет находиться в первой колонке (Формат).

Перед названием раздела и после него будут находиться пустые строки, недоступные

для ввода символов (см. раздел 2.3 на с. 29).

4. Введите с клавиатуры текстовую часть объекта спецификации, то есть первую строку

первого раздела спецификации.

В режиме ввода/редактирования текстовой части объекта спецификации доступны все

возможности текстового редактора. Сведения о режиме ввода/редактирования тексто!

вой части объекта спецификации представлены в разделе 6.4 на с. 58.

4.1. Введите в первую колонку текст А2.

135

Часть III.

Практическое освоение основных навыков работы со спецификацией

4.2. Трижды нажмите <Tab>, чтобы курсор переместился в четвертую колонку —

Обозначение.

4.3. Введите в колонку Обозначение текст АЕКТ.620840.200 СБ.

4.4. Щелкните мышью в пятой колонке (Наименование) и введите в нее текст Сбороч/

ный чертеж.

Обратите внимание на то, что ввод текста и чисел в некоторые колонки невозможен. На!

пример, находясь в разделе Документация, вы не можете работать с колонками Зона и

Позиция.

После ввода текстовой части завершите создание объекта нажатием комбинации клавиш

<Ctrl>+<Enter> или щелчком мыши в свободном месте спецификации.

Введенный объект будет выделен цветом. Это выделение указывает на текущий раздел

спецификации.

Для создания следующего объекта вновь вызовите команду Вставка — Базовый объ%

ект либо нажмите клавишу <Insert>.

Так как раздел, в котором создается объект спецификации, уже существует, строка для

ввода текстовой части нового объекта возникает в конце этого раздела.

Введите текстовую часть объекта:

▼ формат — А4,

▼ обозначение — АЕКТ.620840.200

Код и наименование документа (в данном случае — ПС и Паспорт) можно не вводить с

клавиатуры, а выбирать из специального диалога, содержащего стандартный перечень

кодов и наименований документов. Подробнее о работе с кодами и наименованиями рас!

сказано в разделе 6.4.2 на с. 58.

Воспользуйтесь возможностью выбора кода и наименования документа из списка стан!

дартных кодов и наименований.

8.1. Вызовите контекстное меню в любой колонке создаваемого объекта.

8.2. Выберите из этого меню команду Вставить код и наименование...

8.3. В появившемся диалоге раскройте раздел Документы эксплуатационные, вы!

делите код ПС и нажмите кнопку ОК (рис. 12.3).

К обозначению документа в колонке Обозначение добавятся пробел и код — ПС, а в ко!

лонку Наименование будет внесено соответствующее наименование документа — Пас/

порт.

Нажмите <Ctrl>+<Enter>.

Заполнение раздела Документация закончено.

136

Аскон. Система проектирования спецификаций. Руководство - часть 8
