Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
2.
При необходимости рассчитать под!
шипник, работающий в отличающихся
от стандартных условиях нагружения,
отключите опции, отвечающие за конт!
роль соотношения:
▼ осевой и радиальной нагрузок;
▼ осевой нагрузки и статической грузо!
подъемности подшипника
либо измените рекомендуемые стан!
дартом соотношения нагрузок.
Нажмите кнопку По умолчанию, чтобы
восстановить исходные параметры исполь!
зования нагрузок.
Рис. 8.6.
8.1.6.
Выбор материала вала

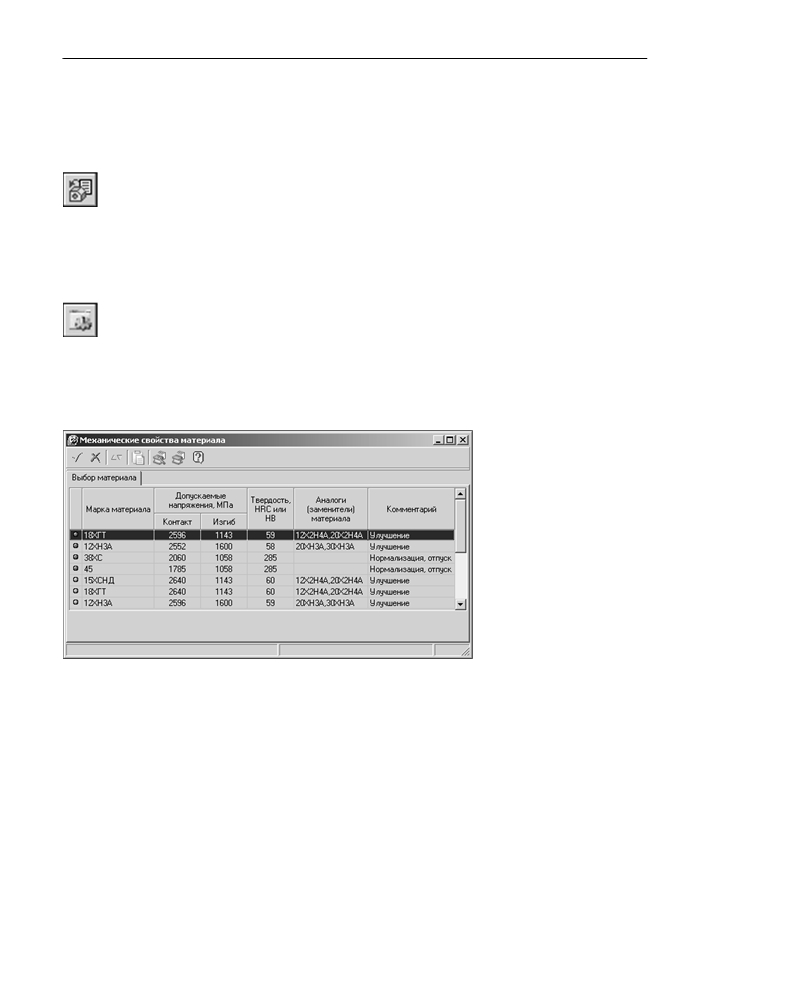

Материал, из которого должен изготавливаться вал, и его механические характеристики
задаются при создании модели КОМПАС SHAFT 2D. Если вы хотите изменить ранее оп!
ределенные характеристики, вызовите со страницы главного меню модуля расчета ва!

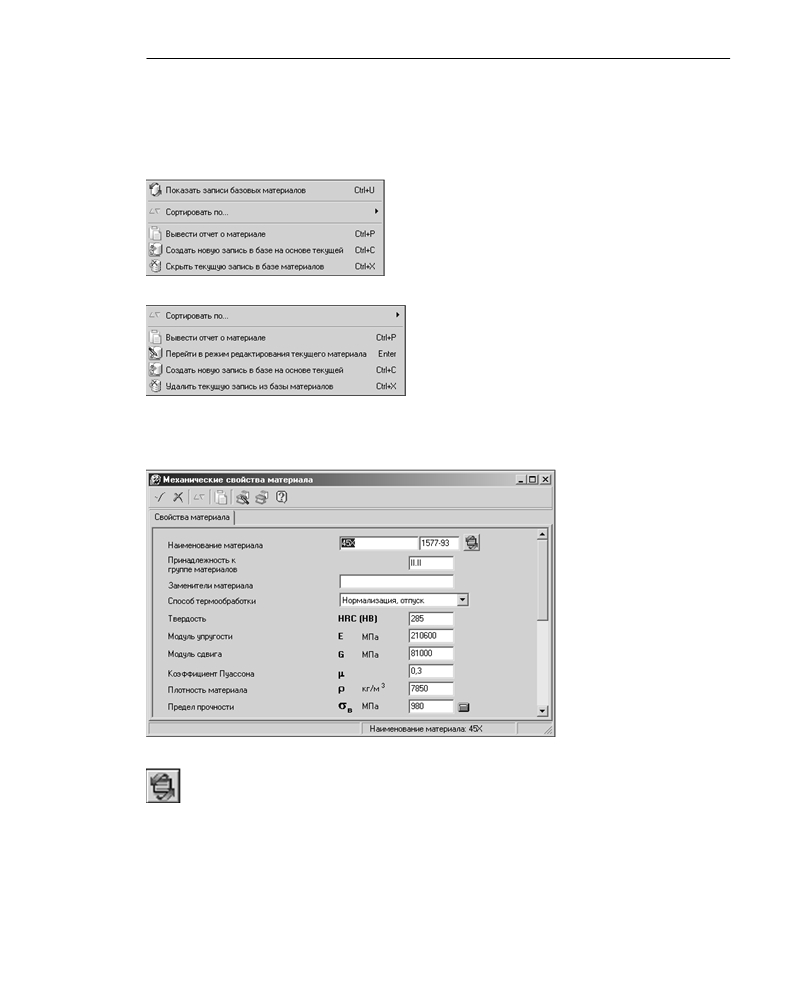

лов и подшипников команду Сервис - Изменить материал вала. Раскроется главное
окно Модуля выбора материала. О правилах работы с этим модулем читайте в Главе 9.
8.1.7.
Выбор шероховатости поверхностей вала
Для повышения достоверности результатов расчета на прочность следует назначить чис!
тоту обработки поверхностей конструктивных элементов вала.

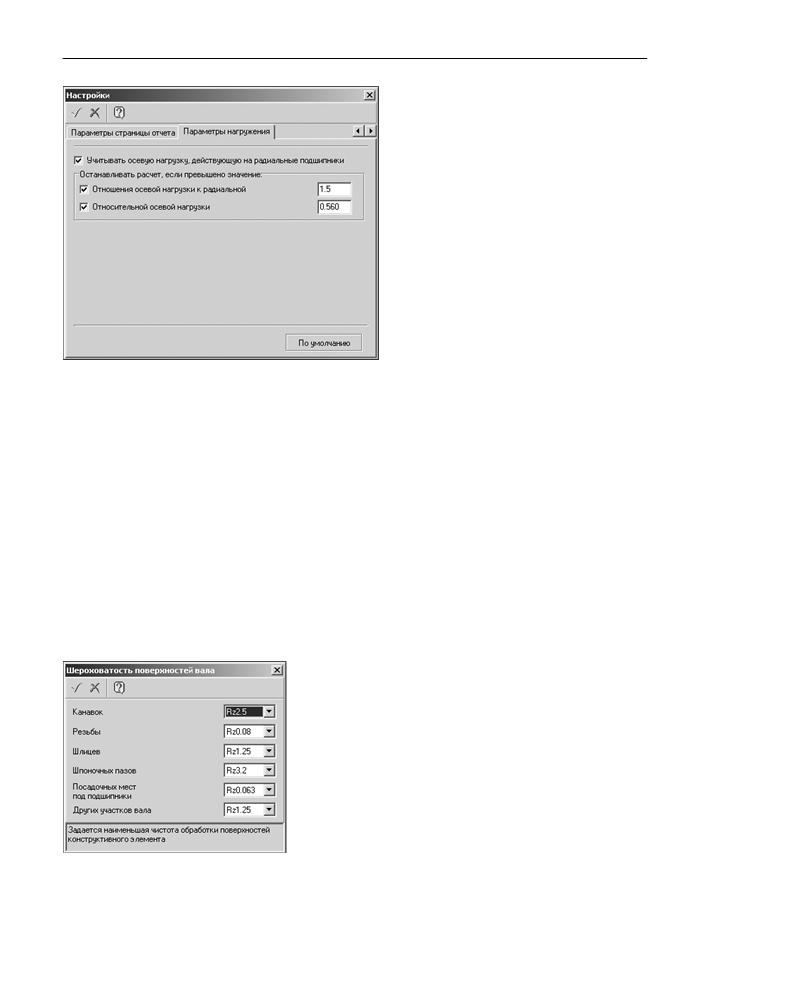

Вызовите со страницы главного меню модуля расчета валов и подшипников команду
Сервис - Шероховатость поверхностей вала. Раскроется одноименное команде ок!
но (рис. 8.7).
В верхней части окна расположена панель инструментов.
Она содержит кнопки вызова команд управления вводимой
информацией (см. табл. 8.3 на с. 147).
В рабочей области окна приведен список конструктивных
элементов вала.
Укажите чистоту обработки поверхностей тех конструктив!
ных элементов, которые есть в вашей модели. Для этого
нажмите кнопку с черным треугольником, расположенную
справа от соответствующего поля ввода, и выберите значе!
ние из предлагаемого списка.
Рис. 8.7.
150
Глава 8. Расчет валов и подшипников
В каждом случае необходимо вводить шероховатость, соответствующую наименьшей
чистоте обработки поверхностей данного конструктивного элемента.
После ввода параметров нажмите на панели инструментов кнопку OK.
8.2.
Расчет вала

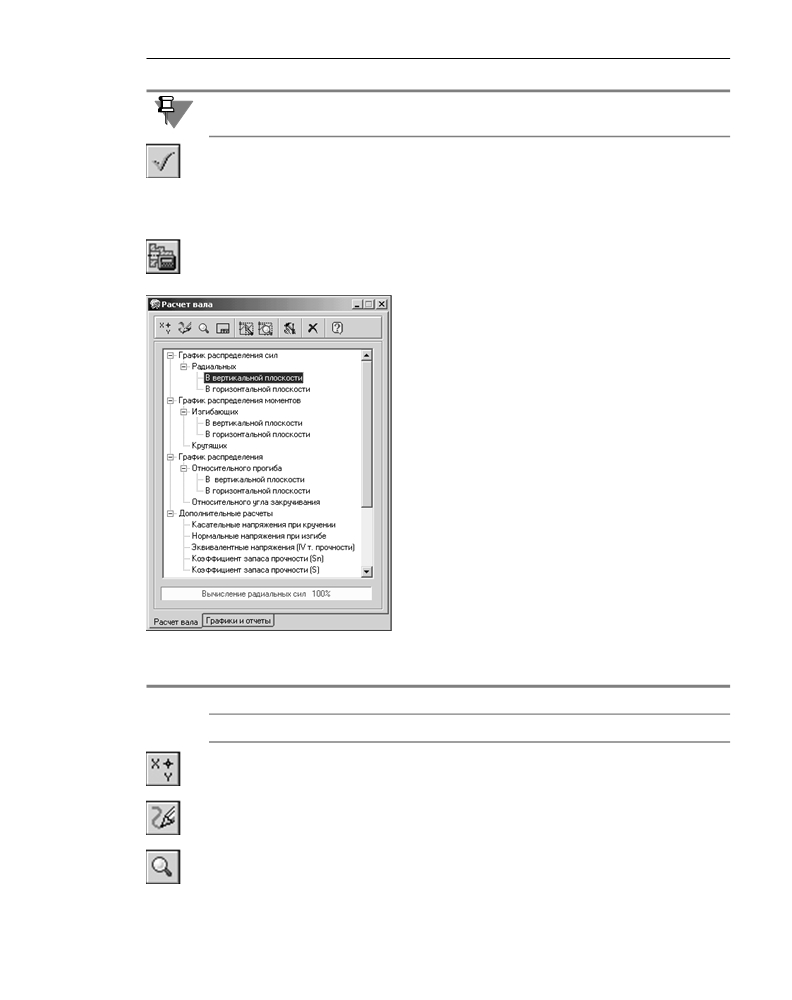

Для перехода к расчету вала нажмите на панели инструментов главного окна КОМПАС
ShaftCalc (см. рис. 8.1 на с.
145) кнопку Расчет вала. Откроется одноименное команде
окно (рис. 8.8).
В верхней части окна Расчет вала расположена па!
нель инструментов. Она содержит кнопки управления
графиками, получаемыми в результате расчета, а так!
же кнопку вызова группы команд настройки парамет!
ров вала и отображения графиков (табл. 8.4). С их по!
мощью вы сможете:
▼снять значения с графиков, построенных в результа!
те расчетов;
▼перейти в режим формирования отчетных графиков;
▼настроить параметры выводимых графиков и фор!
мируемых отчетов.
В главной рабочей области окна находится дерево ва!
риантов расчета. Каждый конечный элемент ветви де!
рева соответствует виду расчета, который можно вы!
полнить.
В нижней части окна размещен прогресс!индикатор,
где указан вид текущего расчета.
Рис. 8.8.
Табл. 8.4. Назначение кнопок панели инструментов окна Расчет вала
Команда
Назначение и использование команды
Команды управления изображением в документе КОМПАС
Активизировать
См. описание одноименной команды в таблице 2.2 на с. 21.
курсор
Обновить
См. описание одноименной команды в таблице 2.2 на с. 21.
Увеличить
См. описание одноименной команды в таблице 2.2 на с. 21.
масштабной
рамкой
151
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Табл. 8.4. Назначение кнопок панели инструментов окна Расчет вала
Команда
Назначение и использование команды
Показать все
См. описание одноименной команды в таблице 2.2 на с. 21.
Снять значения
По окончании расчета вызовите эту команду, чтобы получить
с графика
точную информацию о значении рассчитанного параметра в
указанной точке графика. Система перейдет в режим
трассировки графика (см. раздел 8.2.2 на с. 153).
Показать
Отображение графика на всю видимую область окна активного
график
документа КОМПАС.
Сервисные команды
Сервис
Вызов подменю, содержащего команды:
▼ Шероховатость поверхностей вала (см. раздел 8.1.7 на
с. 150);
▼ Изменить материал вала (см. раздел 8.1.6 на с. 150);
▼ Настройки (см. раздел 8.1.5 на с. 147).
Отмена
Завершение работы с окном Расчет вала.
Справка
См. описание одноименной команды в таблице 8.3 на с. 147.
Для формирования списка графиков, которые войдут в отчет, и для выбора формы от!
чета в нижней части окна Расчет вала находится вкладка Графики и расчеты. О выбо!
ре варианта оформления отчета рассказано в разделе «Выбор типов формируемых гра!
фиков и отчетов» на с. 154.
Чтобы установить параметры построения графиков, нажмите на панели инструментов
кнопку Сервис, выберите из раскрывшегося меню команду Настройки и задайте зна!
чения в соответствии с правилами, описанными в разделе 8.1.5 на с. 147.
8.2.1.
Управление расчетом
Для модели вала, построенной в КОМПАС SHAFT 2D, вы можете выполнить расчеты:
▼ радиальных сил в горизонтальной и вертикальной плоскостях;
▼ изгибающих моментов в горизонтальной и вертикальной плоскостях (если опора одна,
то данная опора считается абсолютно жесткой, т. е. заделкой);
▼ крутящих моментов;
▼ нормальных напряжений (по IV теории прочности);
▼ касательных напряжений при кручении;
▼ относительного угла закручивания;
152
Глава 8. Расчет валов и подшипников
▼ прогиба вала относительно опор в горизонтальной и вертикальной плоскостях (при на!
личии двух опор);
▼ коэффициента запаса усталостной прочности.
Чтобы начать расчет, дважды щелкните мышью на том конечном элементе ветви дерева
вариантов расчета (см. рис. 8.8 на с. 151), который соответствует требуемому виду рас!
чета.

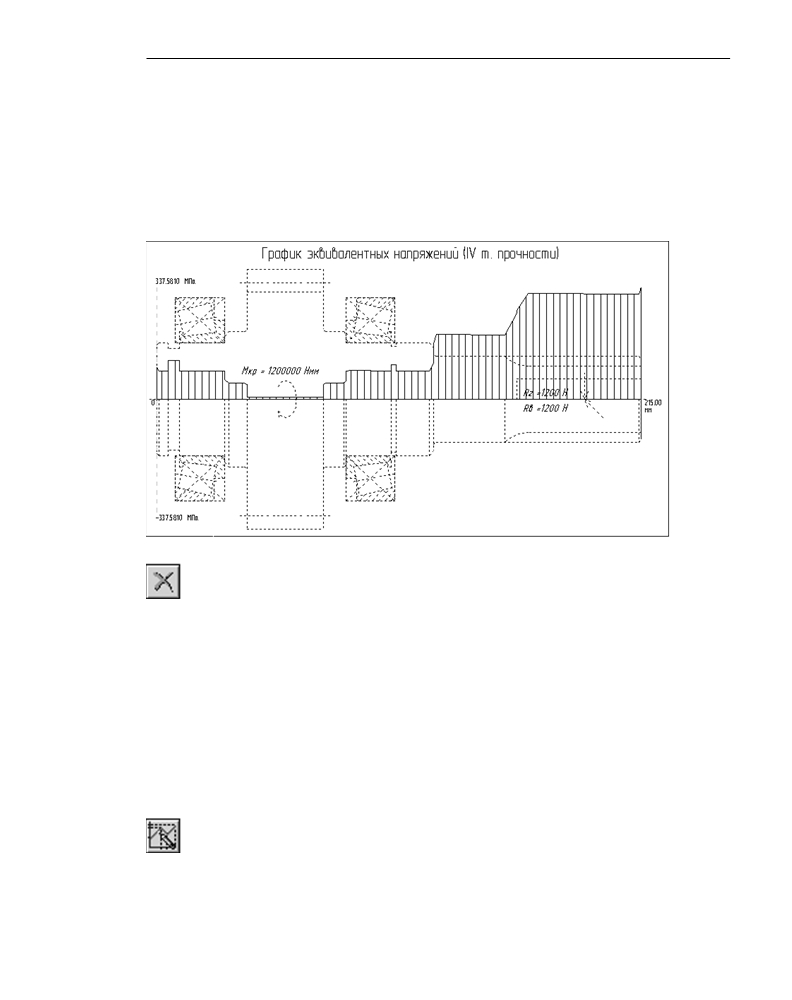

По окончании вычислений на модель вала будет наложен график, построенный в резуль!
тате расчета (рис. 8.9).
Рис. 8.9.
Чтобы закончить расчеты и перейти в главное окно модуля КОМПАС ShaftCalc, нажмите
на панели инструментов кнопку Отмена.
8.2.2. Просмотр результатов расчета вала
Для просмотра графиков, полученных в результате расчета вала, воспользуйтесь кноп!
ками вызова команд управления изображением в документе КОМПАС, расположенными
на панели инструментов окна Расчет вала (см. табл. 8.4 на с. 151):
▼ Активизировать курсор;
▼ Увеличить масштабной рамкой;
▼ Обновить изображение;
▼ Показать все;
▼ Показать график.
Чтобы получить точную информацию о значении рассчитанного параметра в указанной
точке графика, нажмите на панели инструментов кнопку Снять значения с графика.

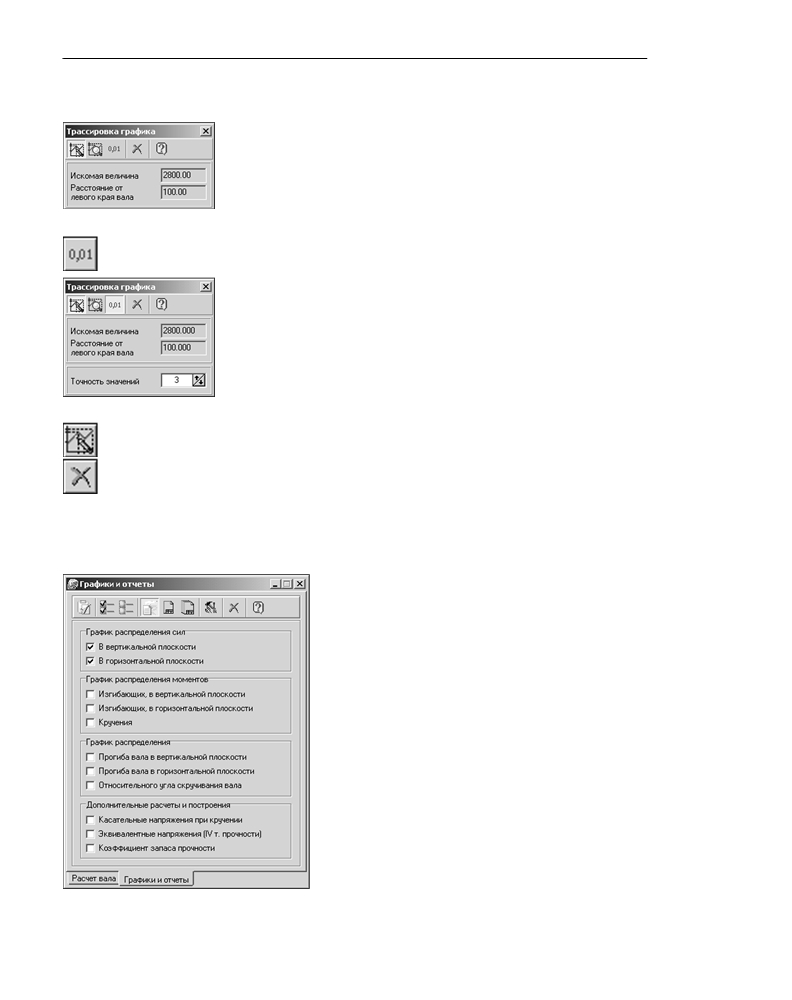

Откроется окно Трассировка графика (рис. 8.10). Управление будет передано КОМ!
ПАС. В документе КОМПАС появится курсор. При помощи мыши или клавиш управления
курсором укажите точку на графике. Затем щелкните мышью или нажмите клавишу
153
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
<Enter>. В окне Трассировка графика в полях Искомая величина и Расстояние от
левого края вала появятся значения параметров в этой точке.
В режиме трассировки вы можете воспользоваться кнопками панели
инструментов, расположенной в верхней части окна. Их назначение
совпадает с назначением кнопок, описанных в таблице 8.4 на с. 151,
кроме кнопки Точность значений.
Рис. 8.10.
С помощью кнопки Точность значений вы сможете задать количество знаков после за!
пятой, которые будут отображаться при съемке значений с графика.
Нажмите кнопку Точность значений. В нижней части окна Трасси
ровка графика появится одноименное кнопке поле. Введите в него
количество знаков, которые должны отображаться после запятой.
Чтобы выйти из режима трассировки и передать управление в окно
Трассировка графика, нажмите клавишу <Esc>. На панели инстру!
ментов станут доступными кнопки Снять значения с графика и От
мена.
Рис. 8.11.
С помощью кнопки Снять значения с графика вы сможете вновь перейти в режим
трассировки графика.
Чтобы закрыть окно Трассировка графика, воспользуйтесь кнопкой Отмена.
8.2.3.
Управление отчетами о результатах расчета вала
Выбор типов формируемых графиков и отчетов
По окончании расчета вала его результаты могут быть
оформлены в виде отчета, который выполнен:
▼ в формате FastReport;
▼ на одном или на нескольких листах документов
КОМПАС.
Каждый отчет может включать в себя различные виды
графиков. Набор графиков определяет пользователь.
Параметры построения графиков определяются при
помощи команды Настройки (см. раздел «Параметры
построения графиков» на с. 148), которую можно вы!
звать как из главного окна модуля КОМПАС ShaftCalc
(со страницы главного меню Сервис), так и из окна
Расчет вала (из группы команд Сервис).
Чтобы выбрать типы формируемых графиков и отче!
тов, в окне Расчет вала раскройте вкладку Графики
и отчеты. Вы увидите одноименное вкладке окно (рис.
8.12).
Рис. 8.12.
154
Глава 8. Расчет валов и подшипников
В верхней части окна Графики и отчеты расположена панель инструментов. Она содер!
жит кнопки, предназначенные для управления списком графиков и для выбора видов от!
четов (табл. 8.5).
Табл. 8.5. Назначение кнопок панели управления окна Графики и отчеты
Команда
Назначение и использование команды
Сформировать
Запуск процесса формирования отчета.
отчет
Выбрать все
Занесение в отчет всех видов графиков, перечисленных в окне
графики
Графики и отчеты.
Исключить все
Отказ от занесения в отчет всех видов графиков, выбранных в окне
графики
Графики и отчеты.
В формате
Формирование в качестве отчета документа FastReport с растровым
FastReport
изображением графиков.
После формирования отчета автоматически открывается окно
Результаты расчета, содержащее ранее указанные графики (см.
раздел «Просмотр отчета, сформированного в FastReport» на с. 157).
На новом листе
Формирование в качестве отчета документа КОМПАС и размещение
в КОМПАС
всех графиков в одном документе КОМПАС.
На отдельных
Формирование в качестве отчета документа КОМПАС и размещение
листах
всех графиков в отдельных документах КОМПАС.
в КОМПАС
Если при создании отчета будет обнаружен одноименный открытый
документ КОМПАС, на экране появится предупреждение. Создание
нового листа прекратится. Придется закрыть ранее сформирован!
ный документ и снова вызвать команду Сформировать отчет.

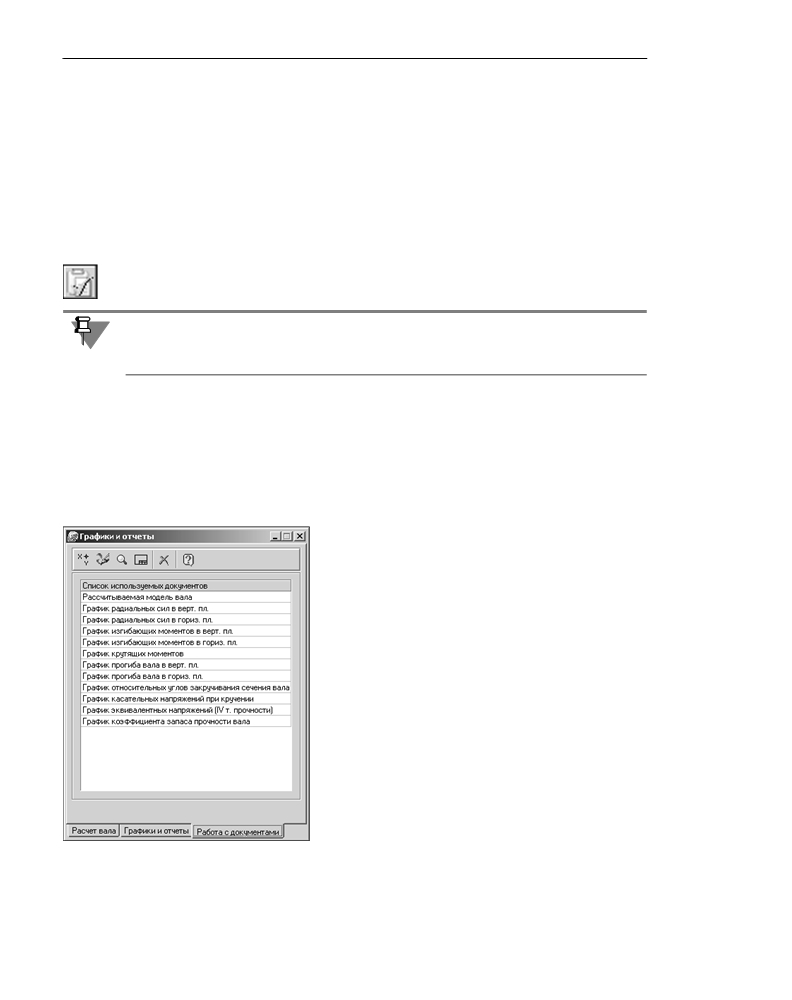

После формирования отчета в окне Графики и отчеты автомати!
чески раскрывается дополнительная вкладка Работа с докумен
тами (см. раздел «Просмотр документов многостраничного отчета,
сформированного в КОМПАС» на с. 156).
Сервис
Вызов подменю, содержащего команды:
▼ Шероховатость поверхностей вала (см. раздел 8.1.7 на
с. 150);
▼ Изменить материал вала (см. раздел 8.1.6 на с. 150);
▼ Настройки (см. раздел 8.1.5 на с. 147).
Отмена
Завершение работы с окном Графики и отчеты.
Справка
Вызов справочной системы модуля расчета валов и подшипников.
155
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
В рабочей области окна находится список графиков, которые можно поместить в отчет.
Щелчком мыши укажите нужные графики. Они будут отмечены флажками.
Чтобы выбрать сразу все виды графиков, нажмите на панели инструментов кнопку Вы
брать все графики. Чтобы снять пометки со всех ранее выбранных видов графиков, на!
жмите кнопку Исключить все графики.
Нажмите на панели инструментов кнопку, соответствующую виду требуемого отчета:
▼ В формате FastReport;
▼ На новом листе в КОМПАС;
▼ На отдельных листах в КОМПАС.
Для запуска процесса создания отчета нажмите на панели инструментов кнопку Сфор
мировать отчет.
Для просмотра графиков, сформированных в документе (документах) КОМПАС, вы мо!
жете перейти на вкладку Расчет вала и воспользоваться командами управления изоб!
ражением в документе КОМПАС.
Чтобы закончить работу с окном Графики и отчеты и перейти в главное окно модуля
КОМПАС ShaftCalc, нажмите на панели инструментов кнопку Отмена.
Просмотр документов многостраничного отчета,
сформированного в КОМПАС
После формирования в КОМПАС многостраничного отчета в окне Графики и отчеты
автоматически появится дополнительная вкладка Работа с документами.
Раскрыв эту вкладку, вы увидите список документов
(чертежей) КОМПАС, которые созданы для отчета
(рис. 8.13).
Выберите двойным щелчком мыши один из докумен!
тов, чтобы увидеть его в окне КОМПАС.
Для подробного просмотра документов используйте
первые четыре кнопки панели инструментов - кнопки
вызова команд управления изображением в документе
КОМПАС (см. табл. 8.4 на с. 151).
Чтобы закончить работу с окном Графики и расчеты
и перейти в главное окно модуля КОМПАС ShaftCalc,
нажмите на панели инструментов кнопку Отмена.
Рис. 8.13.
156
Глава 8. Расчет валов и подшипников
Просмотр отчета, сформированного в FastReport
После формирования отчета в FastReport автоматически открывается окно Результаты
расчета. Оно содержит графики, указанные на вкладке Графики и отчеты (см. раздел
«Выбор типов формируемых графиков и отчетов» на с. 154). Окно предназначено для
просмотра и редактирования отчета, сформированного в результате расчета вала или
подшипников.
Отчет о результатах расчета вала содержит растровое изображение графика (графиков)
с поясняющими надписями.
Управление отчетом осуществляется при помощи кнопок панели инструментов окна Ре
зультаты расчета (см. табл. 4.2 на с. 51).
Чтобы перейти в режим редактирования результатов расчета, дважды щелкните мышью
в поле отчета в окне Дизайнера отчетов FastReport.
8.2.4.
Примерный алгоритм расчета вала
Примерный алгоритм расчета вала может выглядеть так.
1.
Проверить (или изменить) механические характеристики материала вала (см. раздел
8.1.6 на с. 150).
2.
Назначить шероховатость конструктивных элементов вала (канавок, резьбы, шлицев,
шпоночных пазов и т. д.) (см. раздел 8.1.7 на с. 150).
3.
При необходимости учета отдельных особенностей сил, действующих на конструкцию,
установить параметры нагружения (см. раздел «Параметры нагружения» на с. 149).
4.
Выполнить предварительные расчеты вала с целью определения слабых мест конструк!
ции (см. раздел 8.2.1 на с. 152).
5.
Посмотреть результаты расчета (см. раздел 8.2.2 на с. 153).
6.
Настроить параметры построения графиков и отчетов (см. раздел «Параметры построе!
ния графиков» на с. 148).
7.
Сформировать список графиков, которые войдут в отчет и выбрать формы отчета (см.
раздел «Выбор типов формируемых графиков и отчетов» на с. 154).
8.
Настроить параметры страниц отчета (см. раздел «Параметры страницы отчета» на
с. 148).
9.
Выполнить окончательные расчеты вала с целью получения отчета.
8.3.
Расчет подшипников
Вы можете выполнить расчет подшипников:
▼ на статическую и динамическую грузоподъемность;
▼ на долговечность;
▼ на тепловыделение.
При расчете одиночного подшипника реактивные составляющие нагрузок не учитывают!
ся.
157
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D

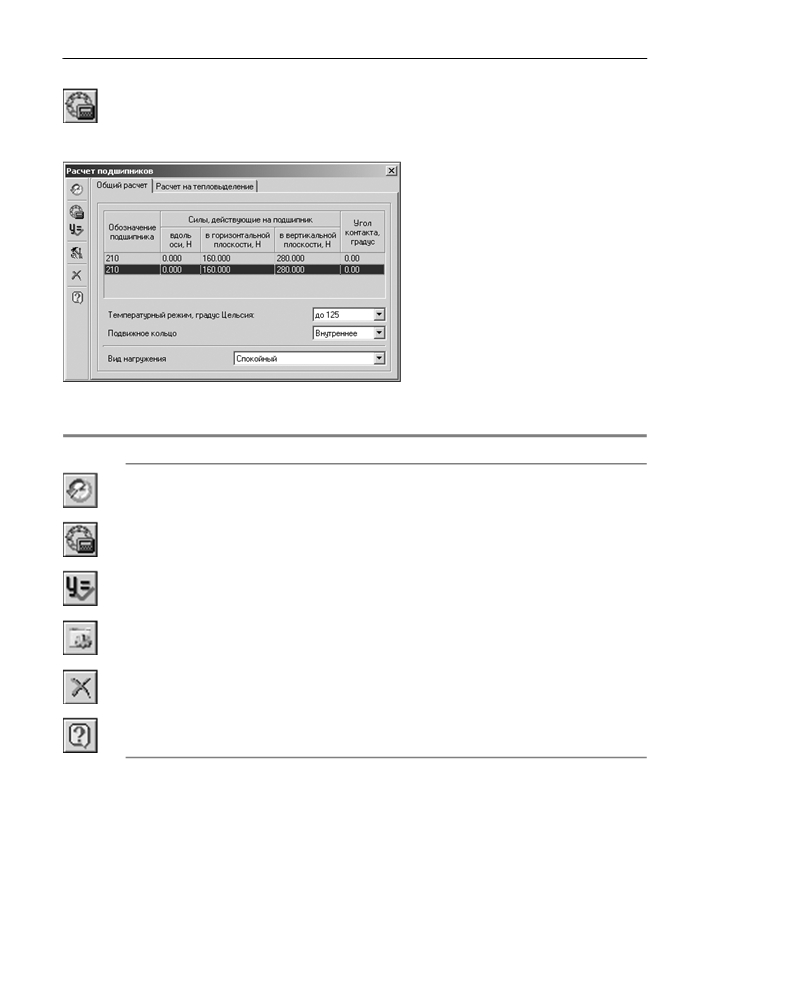

Для перехода к расчету подшипников нажмите на панели инструментов главного окна
КОМПАС ShaftCalc (см. рис. 8.1 на с. 145) кнопку Расчет подшипников. Откроется од!
ноименное команде окно для ввода дополнительных параметров, необходимых для рас!
чета подшипников (рис. 8.14).
Окно имеет две вкладки - Общий рас
чет и Расчет на тепловыделение, а
также панель инструментов, где нахо!
дятся кнопки вызова команд управле!
ния расчетом и группы сервисных ко!
манд (табл. 8.6).
Настройте параметры отчета, раскрой!
те вкладку, которая соответствует вы!
бранному виду расчета, введите необ!
ходимые данные и выполните расчет
подшипников.
Рис. 8.14.
Табл. 8.6. Назначение кнопок панели инструментов окна Расчет подшипников
Команда
Назначение и использование команды
Ресурс
Переход к вводу ресурса работы подшипников.
подшипников
Расчет
Запуск расчета подшипников и формирование отчета о его
подшипников
результатах.
Результаты
Просмотр отчета, сформированного в ходе последнего расчета в
расчета
текущем сеансе работы.
Вызов диалога Настройки и ввод параметров отчета и
Настройки
прикладываемых нагрузок (см. раздел 8.1.5 на с. 147).
Отмена
Завершение работы с окном Расчет подшипников.
Вызов справочной системы модуля расчета валов и
Справка
подшипников.
8.3.1.
Общий расчет
Общий расчет подшипника предусматривает вычисление:
▼ осевых сил и эквивалентной нагрузки;
▼ грузоподъемности;
▼ ресурса подшипника.
158
Глава 8. Расчет валов и подшипников
В окне Расчет подшипников на вкладке Общий расчет показаны параметры подшип!
ника и действующие на него нагрузки, взятые из модели КОМПАС SHAFT 2D (см.
рис. 8.14 на с. 158).
Чтобы рассчитать подшипники на грузоподъемность, выполните следующие действия.
1.
Выберите из предлагаемого списка температурный режим подшипников.
2.
Укажите подвижное кольцо подшипника - внутреннее или внешнее.
3.
Выберите вид нагружения, характеризующий работу подшипников.
4.
Чтобы оценить длительность безотказной работы подшипника, нажмите кнопку Ресурс
подшипников.

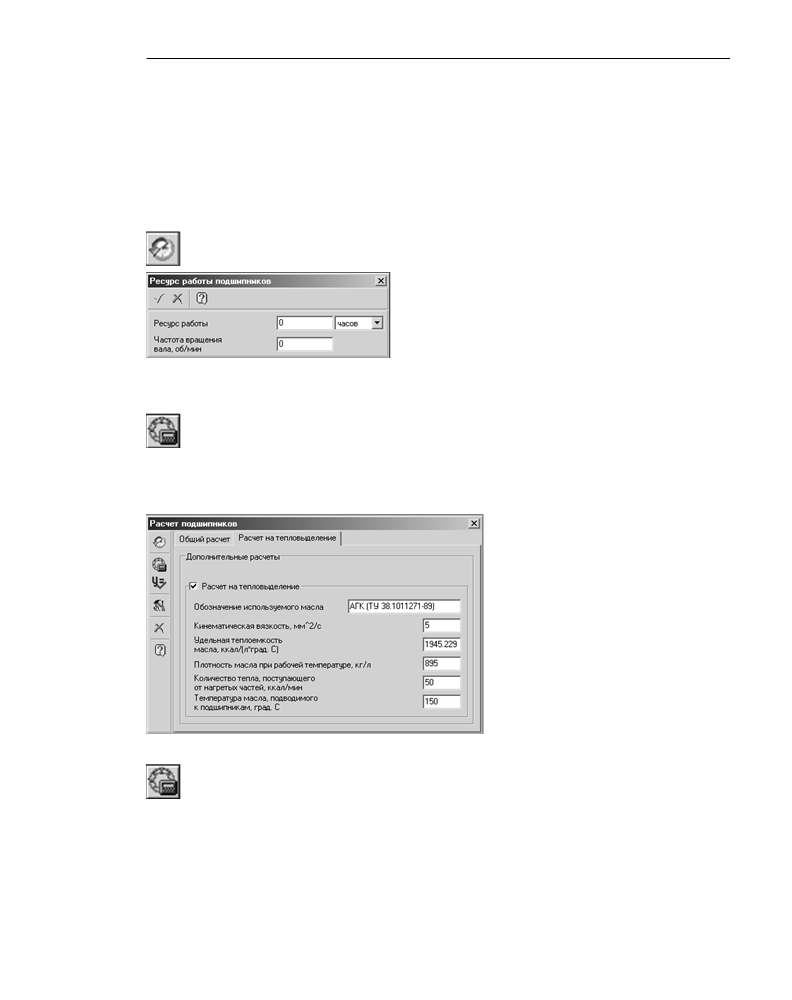

В открывшемся окне Ресурс работы подшипников
(рис. 8.15) укажите, в каких единицах вы будете вво!
дить ресурс - в часах или в циклах. Затем введите ве!
личину ресурса.
Задайте частоту вращения вала.
Рис. 8.15.
Для подтверждения ввода данных нажмите на панели инструментов кнопку OK.
5.
В окне Расчет подшипников нажмите на панели инструментов одноименную окну
кнопку. Начнется расчет, по завершении которого автоматически откроется окно Ре
зультаты расчета (см. раздел 8.3.3).
8.3.2.
Расчет на тепловыделение
Чтобы произвести расчет теплоотдачи
подшипников, в окне Расчет подшип
ников раскройте вкладку Расчет на
тепловыделение (рис. 8.16).
На вкладке Расчет на тепловыделе
ние вы можете задать дополнительные
параметры, необходимые для теплово!
го расчета подшипников. Для этого
включите опцию Расчет на тепловы
деление и введите характеристики
масла и условий работы подшипника.
Рис. 8.16.
Нажмите на панели инструментов кнопку Расчет подшипников. Начнется расчет, по
завершении которого автоматически откроется окно Результаты расчета (см. раздел
8.3.3 на с. 159).
8.3.3.
Отчет о результатах расчета подшипников
Отчет о результатах расчета подшипника оформляется в виде таблицы (таблиц), сфор!
мированной при помощи Дизайнера отчетов FastReport. Таблица содержит параметры и
расчетные характеристики подшипников.
159
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Окно с отчетом (Результаты расчета) автоматически открывается после выполнения
расчета подшипников.
Управление отчетом осуществляется при помощи кнопок панели инструментов окна Ре
зультаты расчета (см. табл. 4.2 на с. 51).
Чтобы перейти в режим редактирования отчета в окне Дизайнера отчетов FastReport,
дважды щелкните мышью в поле отчета.
160
Глава 9.
Выбор материала проектируемого изделия
9.1.
Общие сведения
В процессе работы с КОМПАС SHAFT 2D вы имеете возможность выбирать материал
проектируемого изделия. Выбор осуществляется посредством Модуля выбора материа
лов (Модуля материалов), являющегося составной частью интегрированной системы
проектирования тел вращения. Его можно использовать также при работе с КОМПАС
ShaftCalc и КОМПАС GEARS.
Модуль материалов предназначен для:
▼ выбора марки материала проектируемого изделия;
▼ ведения базы материалов;
▼ получения отчетов о свойствах материала;
▼ вывода отчета о свойствах материала на печать или сохранения его в файл формата
FastReport (*.frf).
На сегодняшний день спектр материалов, которые можно выбирать для расчета моделей
в КОМПАС SHAFT 2D, ограничен:
▼ для КОМПАС ShaftCalc - сталями;
▼ для КОМПАС GEARS - сталями, чугунами и бронзами.
Модуль выбора материалов интегрирован с корпоративным справочником системы
ЛОЦМАН:PLM «ЛОЦМАН: Материалы и сортаменты». Вы можете:
▼ загрузить справочник только для просмотра содержащейся в нем информации;
▼ использовать справочник в полнофункциональном режиме (при наличии соответствую!
щих прав доступа к базе данных справочника «ЛОЦМАН: Материалы и сортаменты»).
В последнем случае можно добавлять материал из «ЛОЦМАН: Материалы и сортамен!
ты» в базу данных Модуля выбора материалов.
С Модулем выбора материалов можно работать в одном из двух режимов:
▼ Выбор материала. В этом режиме вы можете выбрать из предлагаемой базы данных ма!
териал детали, проектируемой в КОМПАС SHAFT 2D;
▼ Свойства материала. В этом режиме вы можете изменить свойства материала, взятого
из базы данных модуля, или добавить в эту базу новый материал. При этом новый мате!
риал можно ввести как вручную, так и взять его из справочника «ЛОЦМАН: Материалы
и сортаменты».
Переход из режима Выбор материала в режим Свойства материала осуществляется ав!
томатически при выборе команд, связанных с изменением свойств выбранного матери!
ала. Переход в режим Выбор материала выполняется пользователем по окончании ра!
боты со списком свойств материала.
161
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
9.1.1.
Вызов Модуля выбора материалов
Поскольку Модуль выбора материалов предназначен для работы в интегрированной
системе проектирования тел вращения КОМПАС SHAFT 2D, его можно вызвать из раз!
личных модулей, составляющих эту систему.
▼ При работе с КОМПАС SHAFT 2D нужно выбрать на панели управления (см. рис. 2.3 на
с. 20) группу команд Свойства и расчеты и нажать кнопку Механические свойства
материала модели.
▼ При работе с системой расчета валов и подшипников КОМПАС ShaftCalc нужно восполь!
зоваться командой Изменить материал вала. Ее можно вызвать:
▼ из главного окна КОМПАС ShaftCalc (см. рис. 8.1 на с. 145) со страницы главного ме!
ню Сервис;
▼ из вложенного меню кнопки Сервис, расположенной на панели инструментов окна
Расчет вала (Графики и отчеты) (см. рис. 8.8 на с. 151 и 8.12 на с. 154);
▼ При работе с модулем КОМПАС GEARS - в ходе расчета элементов зубчатых передач на
прочность при действии максимальной нагрузки.
9.1.2.
Интерфейс Модуля выбора материалов
Модуль выбора материа
лов - это стандартное при!
ложение Windows. Его ок!
но содержит атрибуты
приложений Windows: за!
головок, панель инстру!
ментов, пиктограммы ми!
нимизации, максимизации
и закрытия окна, рамку для
изменения размеров эк!
ранной формы (рис. 9.1).
Рис. 9.1.
Управлять списком материалов, а также выводить отчет о свойствах материала, вы смо!
жете при помощи команд контекстного меню и кнопок панели инструментов (см. раздел
9.1.3 на с. 163).
Режим выбора материала
Непосредственно после загрузки Модуль выбора материалов работает в режиме Выбор
материала.
В окне Механические свойства материала показан список материалов, содержащих!
ся в базе данных модуля, и перечень их основных свойств.
Список материалов разделен на две группы:
▼ материалы, входящие в базовый набор, поставляемый с модулем;
162
Глава 9. Выбор материала проектируемого изделия
▼ материалы, введенные пользователем.
Перед каждой строкой списка находится цветовой индикатор. Материалы, входящие в
базовый набор (базовые материалы), отмечаются синим цветом, материалы, которые
введены в базу данных в процессе эксплуатации модуля
(пользовательские
материалы) - зеленым.
Для управления списками материалов используются ко!
манды контекстного меню. Контекстное меню базового
материала показано на рис. 9.2, контекстное меню поль!
зовательского материала - на рис. 9.3.
Рис. 9.2.
Вы можете отсортировать список материалов по лю!
бому параметру (см. раздел 9.2.2 на с. 165).
Рис. 9.3.
Режим изменения свойств материала
В режиме Свойства мате
риала в окне Механичес
кие свойства материала
отображается
перечень
свойств выбранного мате!
риала (рис. 9.4).
Рис. 9.4.
Кроме того, здесь же находится кнопка Обновить текущую запись и перейти к таб
лице Выбор материала, с помощью которой осуществляется переход в режим Выбор
материала.
9.1.3.
Панель инструментов
Панель инструментов Модуля выбора материалов содержит кнопки, предназначенные
для управления списком материалов, а также для вывода отчета о свойствах материала.
163
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
Каждая кнопка соответствует определенной команде (табл. 9.1).

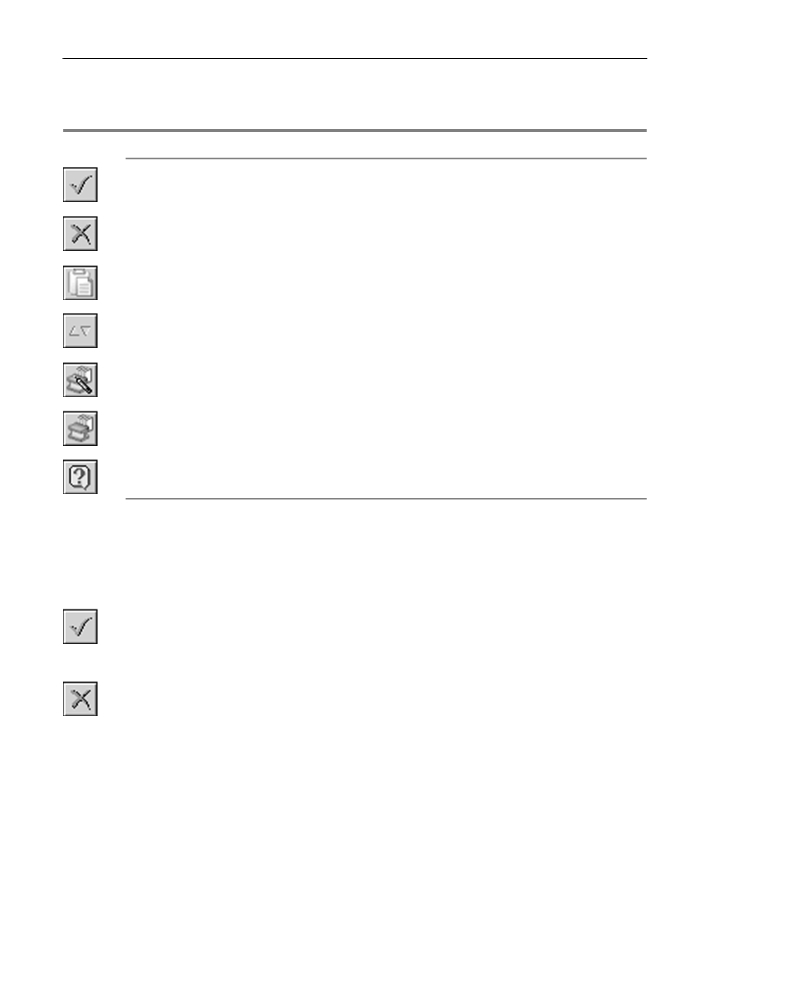

Табл. 9.1. Кнопки панели инструментов главного окна Модуля выбора материалов
Команда
Применить материал и выйти
Выйти без применения материала
Вывести отчет о материале
Сортировать по...
Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора материала*
Загрузить «ЛОЦМАН: Материалы и сортаменты» для просмотра материала
Справка
* Команда Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора материала доступ!
на только в режиме Свойства материала.
9.1.4.
Завершение работы модуля
Чтобы подтвердить выбор указанного материала для проектируемой модели и завер!
шить работу модуля, нажмите на панели инструментов окна Механические свойства
материала кнопку Применить материал и выйти или дважды щелкните мышью по
выбранной строке списка материалов.
Чтобы завершить работу модуля без выбора материала, нажмите на панели инструмен!
тов кнопку Выйти без применения материала или завершите работу модуля при по!
мощи стандартных средств экранной формы Windows.
9.2.
Работа в режиме выбора материала
В режиме Выбор материала вы можете выполнить следующие действия:
▼ выбрать материал из предлагаемого списка (см. раздел 9.2.1);
▼ отсортировать список материалов (см. раздел 9.2.2 на с. 165);
▼ сформировать отчет о свойствах материала (см. раздел 9.2.3 на с. 166);
▼ отказаться от показа базового материала в списке материалов (см. раздел 9.2.4 на
с. 166);
164
Глава 9. Выбор материала проектируемого изделия
▼ удалить материал, введенный пользователем (см. раздел 9.2.5 на с. 167);
▼ восстановить список базовых материалов и их свойств (см. раздел 9.2.6 на с. 167);
▼ посмотреть справочник «ЛОЦМАН: Материалы и сортаменты» (см. раздел 9.2.7 на
с. 167);
▼ перейти в режим редактирования свойств материалов (см. раздел 9.2.8 на с. 168);
▼ завершить работу модуля (см. раздел 9.1.4 на с. 164).
9.2.1.
Выбор материала
В окне Механические свойства материала на вкладке Выбор материала помещен
список материалов, занесенных в базу данных (см. рис. 9.1 на с. 162). Для каждого ма!
териала показаны его основные характеристики.
Вы можете пролистывать список при помощи линейки прокрутки или клавиш управле!
ния курсором.
Отыскав нужный материал, укажите его курсором. Затем нажмите кнопку Применить
материал и выйти или дважды щелкните мышью по выбранной строке.
Если вы не нашли нужного материала в предлагаемой базе данных, сделайте следую!
щее.
1.
Вызовите из контекстного меню команду Создать новую запись на основе текущей
или Перейти в режим редактирования текущего материала. Модуль автоматичес!
ки перейдет в режим Свойства материала.
2.
Введите новый материал и задайте его свойства или нажмите на панели инструментов
кнопку Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора материала
и выберите материал из справочника.
3.
Нажмите кнопку Обновить текущую запись и перейти в режим выбора материала
или клавиши <Ctrl>+<Enter>. Новый материал появится в базе данных модуля.
Если вы не хотите обновлять запись о свойствах материала, взятого на редактирование,
вызовите из контекстного меню поля Наименование материала команду Перейти к
таблице «Выбор материала» без внесения изменений.
4.
Примените добавленный материал - нажмите кнопку Применить материал и выйти
или дважды щелкните мышью по выбранной строке.
9.2.2.
Сортировка списка материалов
Для удобства просмотра списка материалов вы можете отсортировать его по любому из
нижеперечисленных параметров:
▼ марка материала;
▼ контактное напряжение;
▼ изгибное напряжение;
▼ твердость материала;
▼ способ термообработки материала.
Чтобы произвести сортировку, выполните следующие действия.
165
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
1.
Вызовите команду Сортировать по... из контекстного меню списка материалов или на!
жмите на панели инструментов одноименную кнопку. Раскроется дополнительное меню,
содержащее варианты сортировки.
2.
Выберите строку с нужным вариантом сортировки, щелкните мышью или нажмите кла!
вишу <Enter>.
В окне Механические свойства материала на вкладке Выбор материала значения
параметра, по которому выполнена сортировка, будут выделены цветом.
9.2.3.
Отчет о свойствах материала
Чтобы увидеть полный список свойств выбранного в перечне материала, удобно офор!
мить такой список в виде отчета. Его можно не только посмотреть, но и сохранить в файл
формата FastReport (*.frf) или вывести на печать.
Чтобы получить отчет о свойствах указанного материала, выполните одно из действий:
▼ вызовите из контекстного меню команду Вывести отчет о материале или нажмите на
панели инструментов одноименную кнопку;
▼ нажмите клавиши <Ctrl>+<P>.

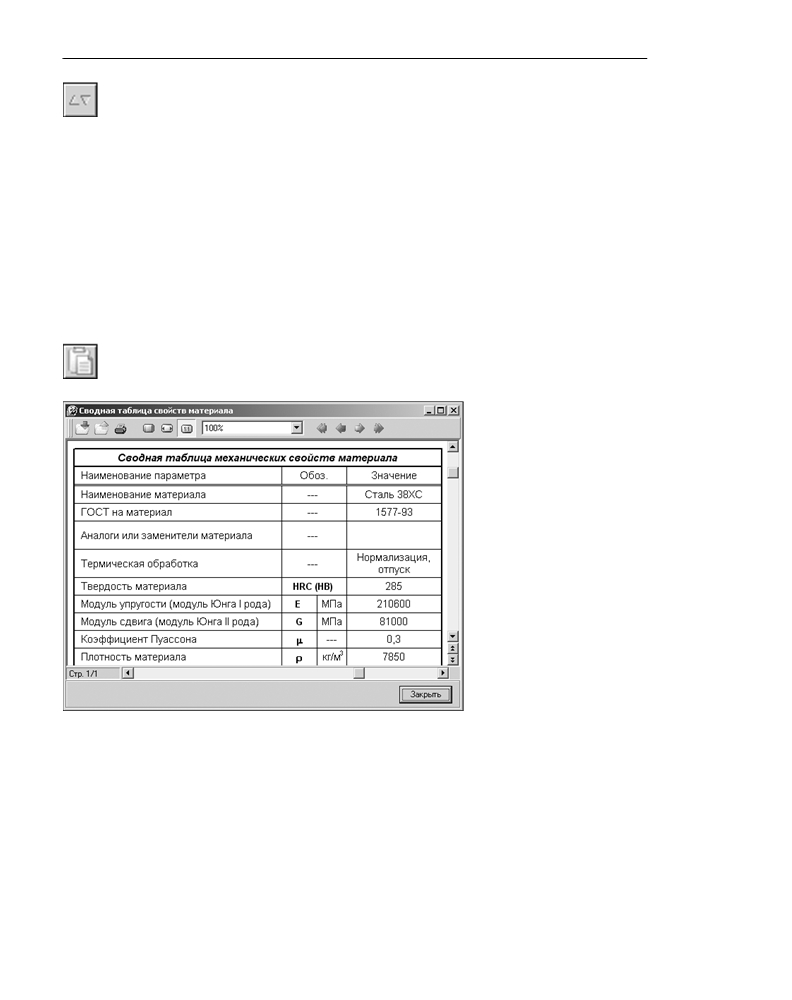

Откроется окно Сводная
таблица свойств матери
ала (рис. 9.5).
Под строкой заголовка окна
располагается инструмен!
тальная панель. Она содер!
жит кнопки управления от!
четом (см. табл. 4.2 на с. 51).
Чтобы отредактировать те!
кущую страницу отчета в
FastReport, дважды щелкни!
те правой клавишей мыши в
поле отчета. Используя об!
щие правила работы с Ди!
зайнером отчетов, внесите
изменения в документ.
Рис. 9.5.
9.2.4.
Отказ от показа базового материала в списке
При работе с определенным кругом материалов вам будет удобно скрыть в списке те ма!
териалы, которые, скорее всего, вы не будете использовать.
Чтобы отказаться от показа указанного базового материала (но не удалить его из базы!),
вызовите команду Скрыть текущую запись в базе материалов из контекстного меню
базового материала (он отмечен синим индикатором) или нажмите клавиши <Ctrl>+<X>.
Откроется окно с вопросом о необходимости удаления.
166
содержание .. 7 8 9 10 ..
