Мототестер-датчик давления в цилиндре. Руководство

Обновление программы MT Pro от 10.07.02 (комментарии)

КОМЕНТАРИИ

admin » 02 июл 2010, 20:14

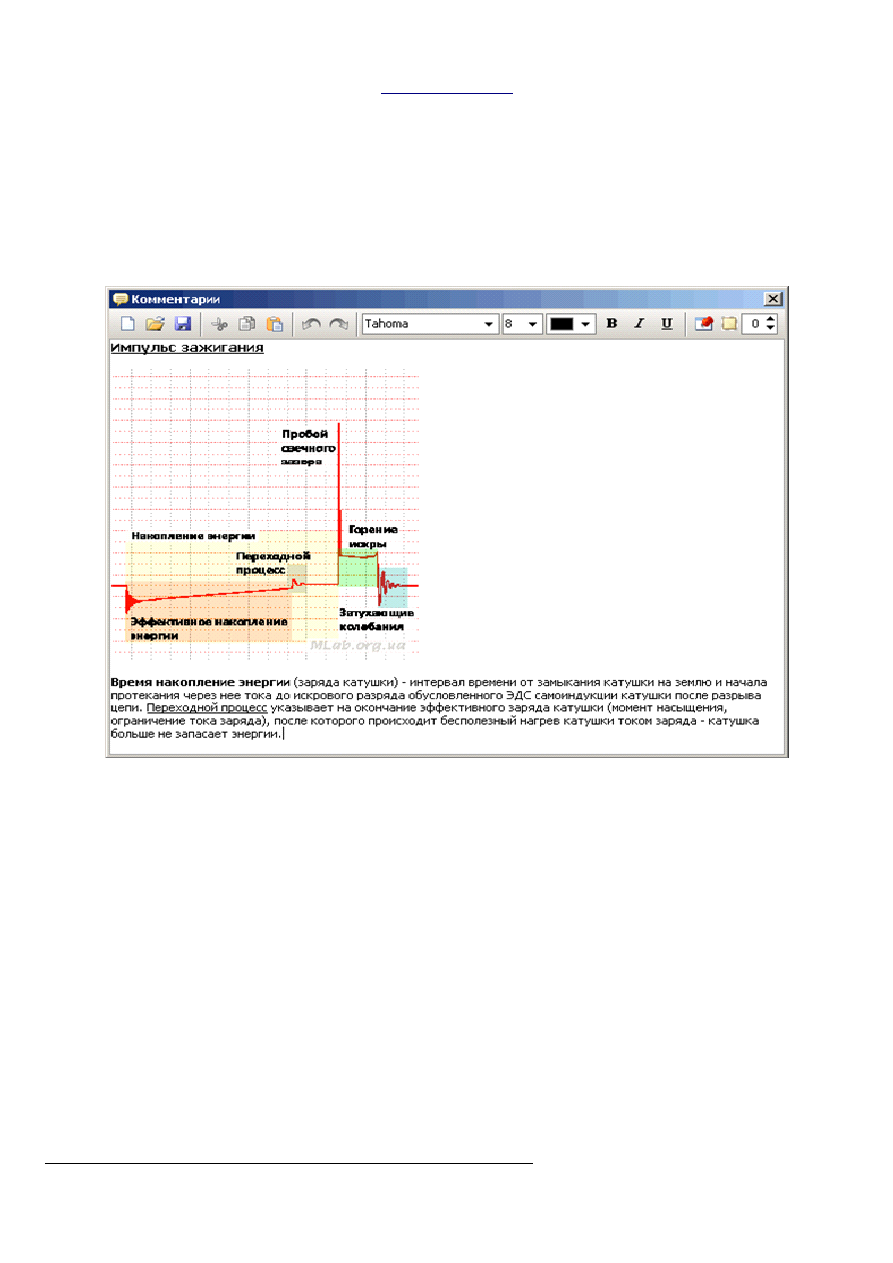

Реализовано окно комментариев, позволяющие добавлять небольшие пояснения либо вопросы к исследуемому
сигналу. Содержимое окна комментариев автоматически интегрируется в файл данных при сохранении, а также

автоматически загружается из открываемого файла данных. При наличии интегрированных комментариев в
открываемом файле данных окно комментариев автоматически будет открыто.

Для открытия окна комментариев необходимо выбрать пункт меню “Правка / Комментарии” или

воспользоваться сочетанием клавиш Ctrl+R (Remark). Окно комментариев создано на основании системного

текстового редактора работающего с расширенным текстовым форматом RTF (аналог WordPad).
Все элементы управления расположены на панели инструментов в виде кнопок с соответствующими

пиктограммами и с функциями аналогичными любому тестовому редактору. Для удобства использования окна
комментариев реализована возможность его закрепления поверх остальных окон и возможность изменения его

прозрачности.

Используемый системный текстовый редактор позволяет практически без искажений форматирования вставлять

текст, изображения и таблицы напрямую, например из Microsoft Word или Excel. А также поддерживает
объектно-ориентированную технологию OLE, т.е. возможность, например непосредственного редактирования

изображений вставленных в окно комментариев из Microsoft Paint.

Видеоролик продолжительностью 3:44 со звуком описывающий реализованный функционал.

Remark.swf (2.4 МБ)

admin » 03 июл

2010, 23:51

Измененный комментарий может быть утерян только в двух случаях:

177

1. При закрытии программы, комментарий просто не сохраняется

2. При открытии нового файла данных, комментарий заменяется из файла либо очищается

Ранее предполагал автоматически очищать комментарий при начале новой записи, но потом решил что в случае

сначала ввел комментарий, а потом записал сигнал, такая автоматическая очистка будет только мешать.

По этому перед каждым из обоих случаев появится запрос на сохранение комментария. Для разрешения запроса

необходимо в файле MtPro.ini в разделе [Misc] вручную добавить AskSaveRem=1, либо запустить новую
программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить значений параметра AskSaveRem=1

и сохранить внесенные изменения в MtPro.ini.

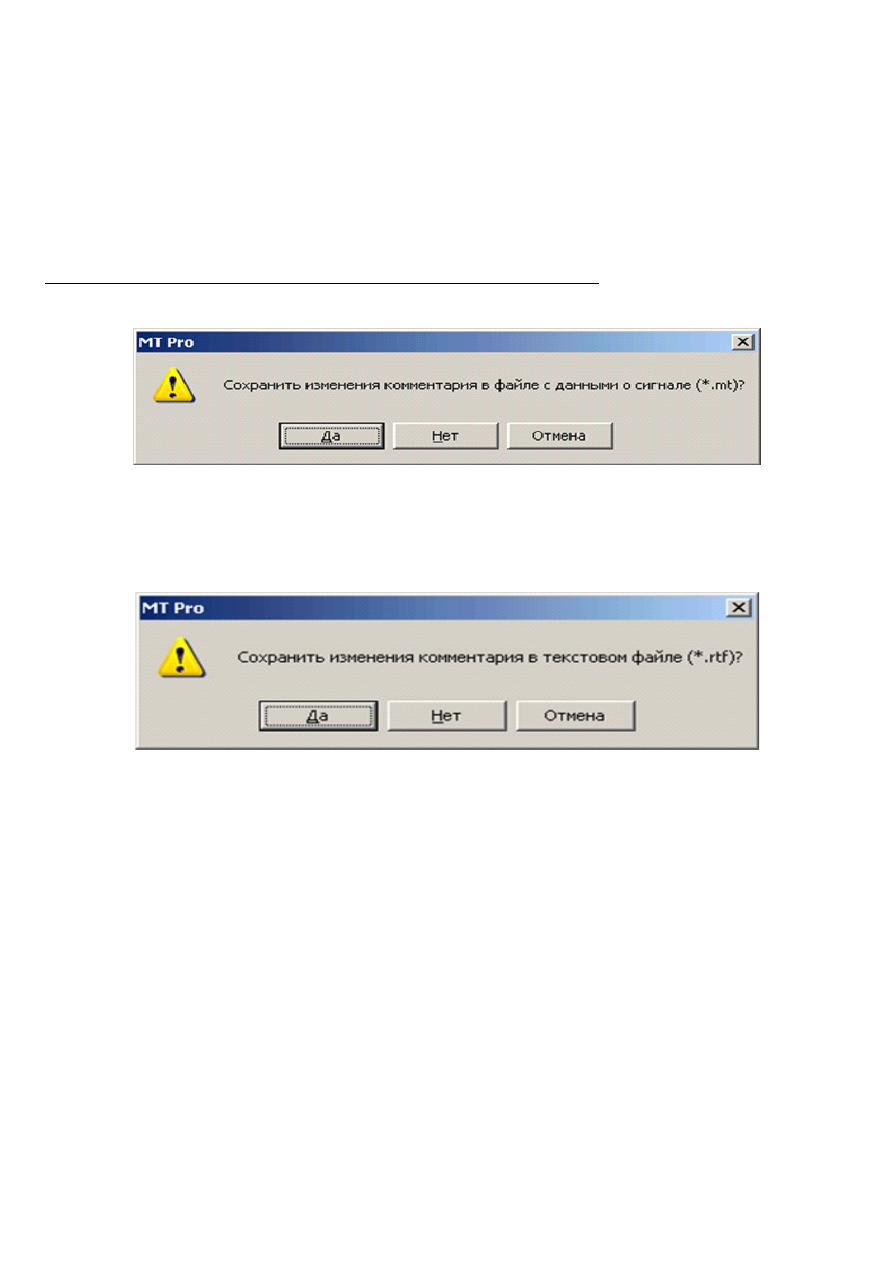

Существует два варианта запроса (аналогично любому текстовому редактору):

1. Если есть данные о сигнале, то комментарий будет предложено сохранить вместе с данными о сигнале
2. Если нет данных о сигнале, то комментарий будет предложено сохранить отдельно в текстовом файле

Да

–

открыть окно сохранения файла данных и сохранить вместе с данными о сигнале, после чего продолжить

текущие действие
Нет

–

ни чего не делать, т.е. не сохранять комментарий, после чего продолжить текущие действие

Отмена

–

отменить текущие действие, т.е. запретить закрытие программы или открытие нового файла данных

Да

–

открыть окно сохранения комментария в текстовом файле, после чего продолжить текущие действие

Нет

–

ни чего не делать, т.е. не сохранять комментарий, после чего продолжить текущие действие

Отмена

–

отменить текущие действие, т.е. запретить закрытие программы или открытие нового файла данных

178

ОБНОВЛЕНИЯ

СИСТЕМНЫЕ НАСТРОЙКИ

[Misc]

MinorTickStandard

- общепринятый шаг промежуточной сетки

ScreenShotDir

- автоматическое открытие папки Screen после создания и сохранения снимка активного

окна

CtrlBtBgDark

- возможность увеличения контрастности фона кнопок выбора режимов

AskSaveRem

- запрос на сохранение комментария

AskSaveNew

- запрос сохранение данных, при запуске процесса регистрации или открытия файла

данных

ShowFocus

- возможность отображения фокуса ввода основных элементов управления

[Osc]

ShowStepMain

- отображать значение шага основной сетки горизонтальной оси (в нижнем левом углу)

ShowStepMinor

- отображать значение шага промежуточной сетки горизонтальной оси (в нижнем

правом углу)

SetFocusCtrl

- передавать фокус ввода элементам управления канала

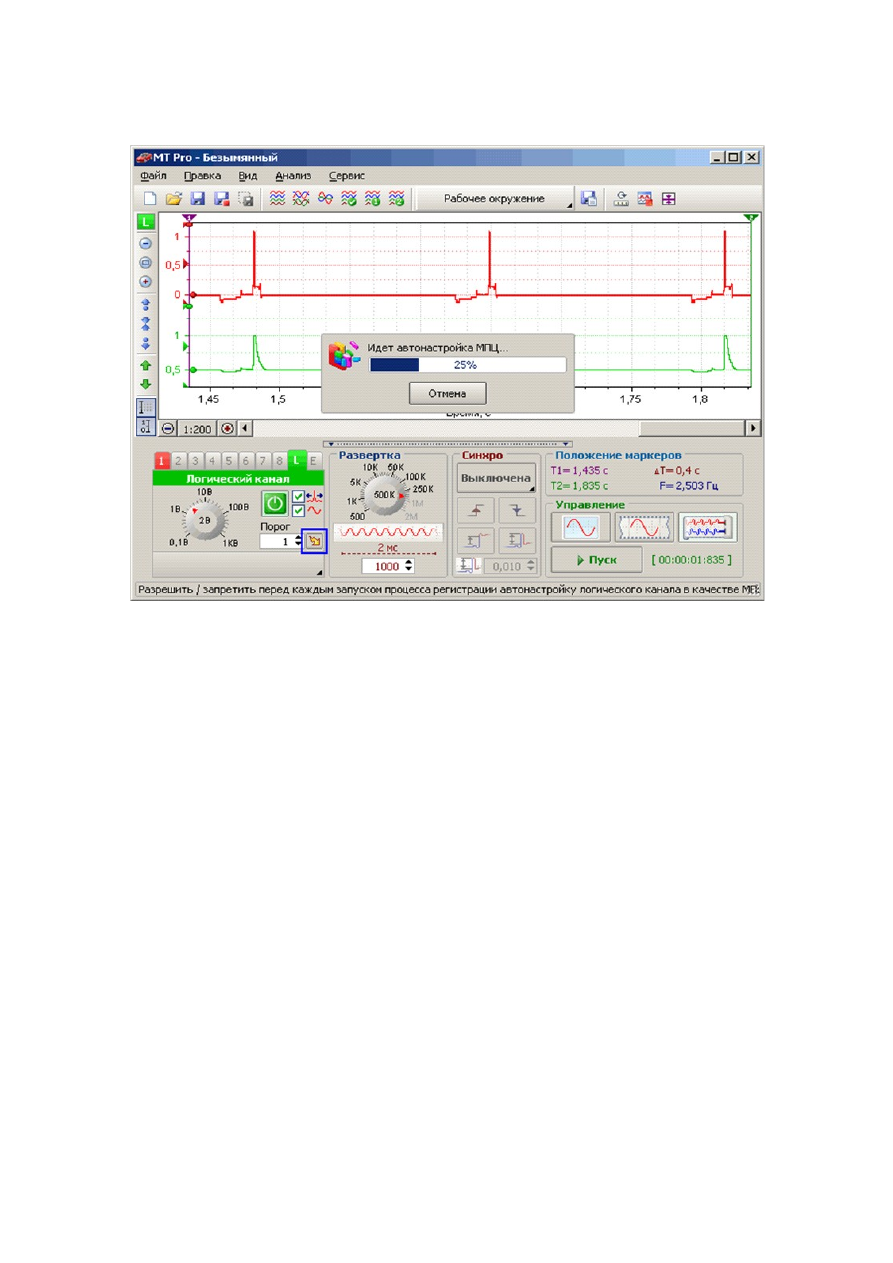

KgAutoLfc

- определяет начальный (наиболее грубый) поддиапазон автопоиска МПЦ (для уменьшения

времени автонастройки необходимо в файле)

KgAutoLogic

- запрет автоматической установки флажка режима НЧ аналогового канала после

автонастройки МПЦ (уже не актуально)

179

СИСТЕМНЫЕ НАСТРОЙКИ

Обновление программы MT Pro 07.07.09

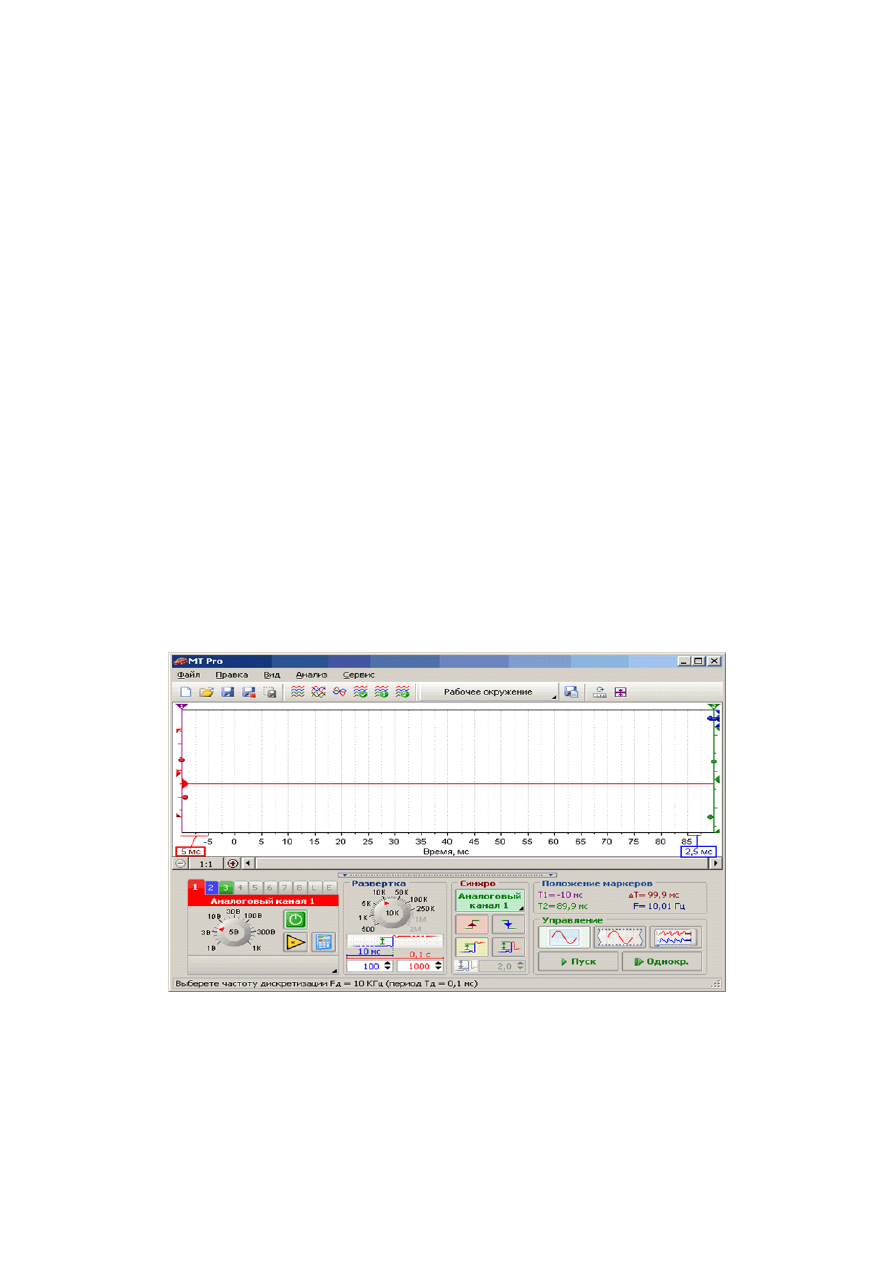

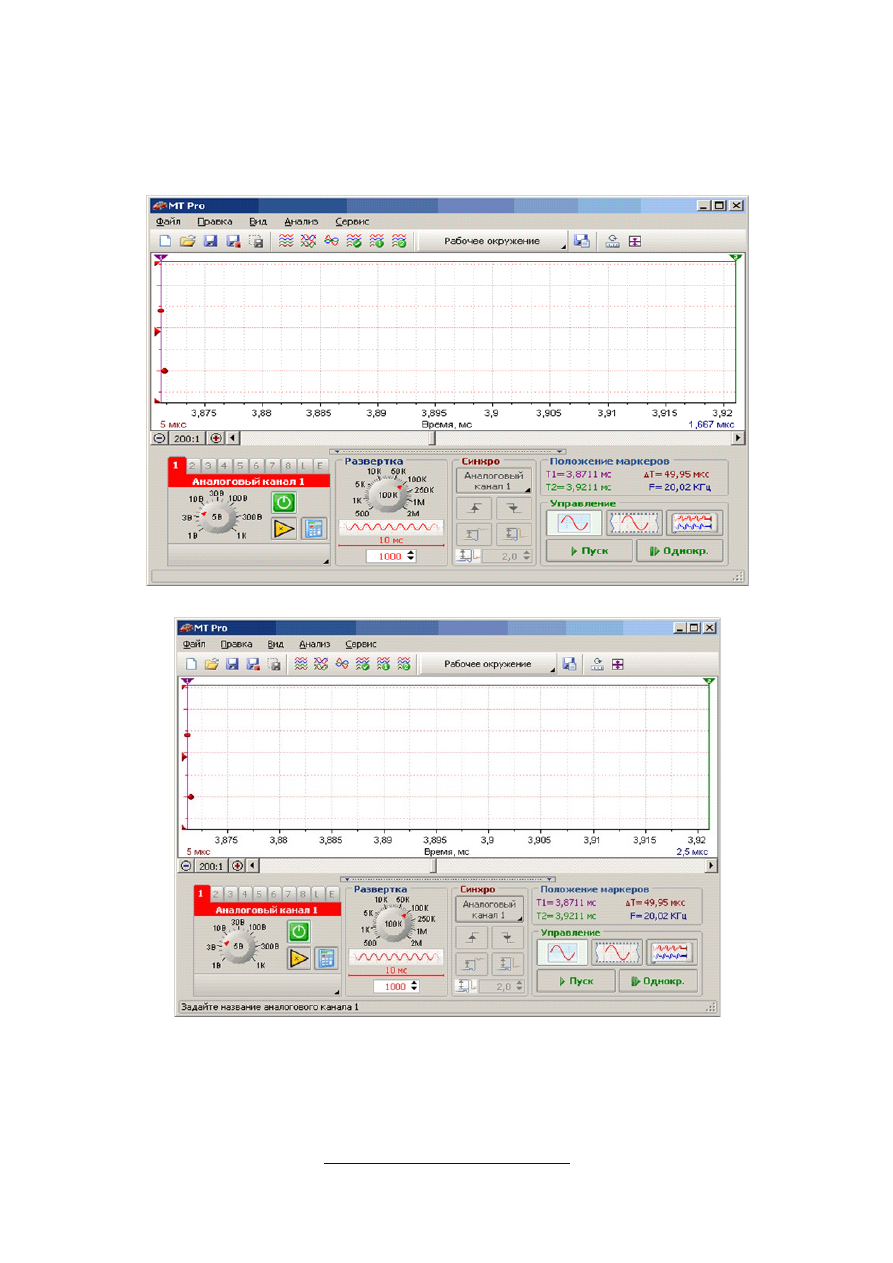

Отображение шага сетки

Для улучшения визуального соответствия между сигналами, отображаемыми на экране осциллографа и

соответствующими иллюстрациями этих сигналов в технических руководствах, добавлена возможность

отображения шага сетки в окне осциллографа. Для отображения шага сетки необходимо в файле

MtPro.ini в разделе [Osc] вручную добавить: ShowStepMain=1 и ShowStepMinor=1 либо запустить новую

программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить значений параметра

ShowStepMain=1, ShowStepMinor=1 и сохранить внесенные изменения в MtPro.ini.

Общепринятый шаг промежуточной сетки

Общепринятый шаг сетки обычно равен 1, 2 или 5 единиц. Иногда промежуточная сетка идет с шагом

1/3 шага основной сетки, из-за слишком маленького визуального шага при 1/5 или слишком большого

при 1/2, что не всегда удобно, особенно после многолетней эксплуатации аналоговых осциллографов.

Для использования только общепринятых шагов промежуточной сетки необходимо в файле MtPro.ini в

разделе [Misc] вручную добавить MinorTickStandard=1, либо запустить новую программу, затем закрыть

ее, после чего открыть файл MtPro.ini и установить значений параметра MinorTickStandard=1 и

сохранить внесенные изменения в MtPro.ini.

Обновление программы MT Pro от 20.03.09

2. Возможность скрытия промежуточной сетки, позволяющая уменьшить частоту следования

горизонтальных линий сетки. Необходимость отображения промежуточной сетки определяется флажком

“Промежуточная” вкладки “Вид” в окне “Настройка”.

Либо вообще скрыть сетку.

ЕЕ ни как не подгонишь, если у одного канала выбран размах 1,2 а у другого 7 В.

180

СИСТЕМНЫЕ НАСТРОЙКИ

Обновление программы MT Pro от 27.01.11

admin » 27 янв 2011, 20:22

Добавлено / модернизировано:

1. Добавлена возможность отображения фокуса ввода основных элементов управления.

Для улучшения управления и настройки программы на ПК без мыши (только тачпад), добавлена

возможность отображения фокуса ввода основных элементов управления. Для отображения фокуса

ввода необходимо в файле MtPro.ini в разделе [Misc] вручную добавить параметр ShowFocus=1, либо

запустить новую программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить значение

параметра ShowFocus=1, затем сохранить внесенные изменения в MtPro.ini.

Для передачи фокуса ввода от одного элемента управления к другому используется клавиша Tab.

Элементы управления сгруппированы таким образом, чтобы фокус ввода передавался от элемента

расположенного левее / выше к элементу расположенному правее / ниже, т.е. слева направо и сверху

вниз.

2. Добавлена возможность передачи фокуса ввода элементам настройки канала, вместо элементов

управления графиком, при выборе активного канала. По умолчанию при выборе активного канала

(щелчок по вкладке канала или сочетание клавиш Ctrl+1…0) фокус ввода передается элементам

управления графиком на рабочем экране, т.е. сразу же возможно перемещать ось, изменять масштаб оси

и т.д. Если вместо возможности управления графиком, необходима возможность настройки параметров

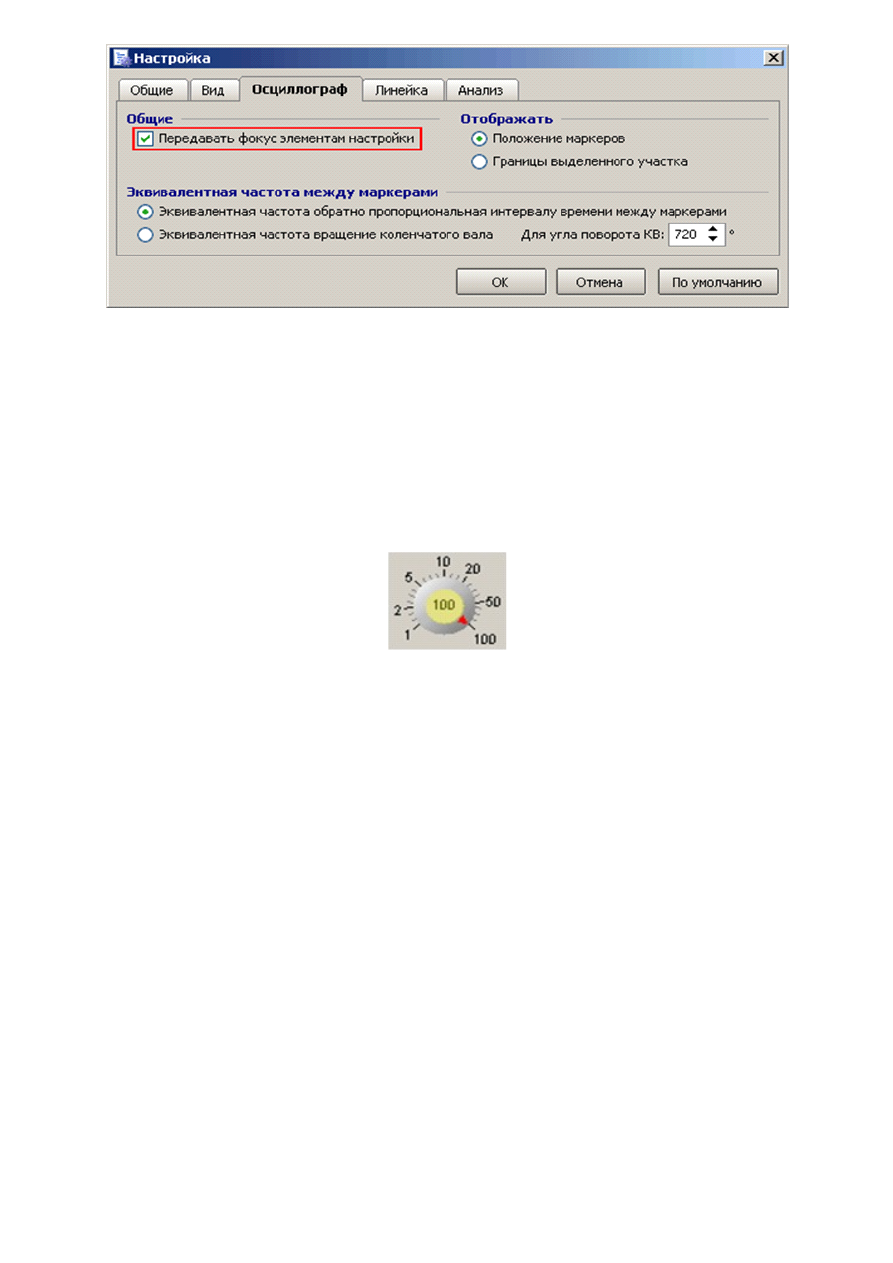

канала при его активации, то в окне “Сервис / Настройка / Осциллограф / Общие” необходимо

установить флажок “Передавать фокус элементам настройки канала”.

181

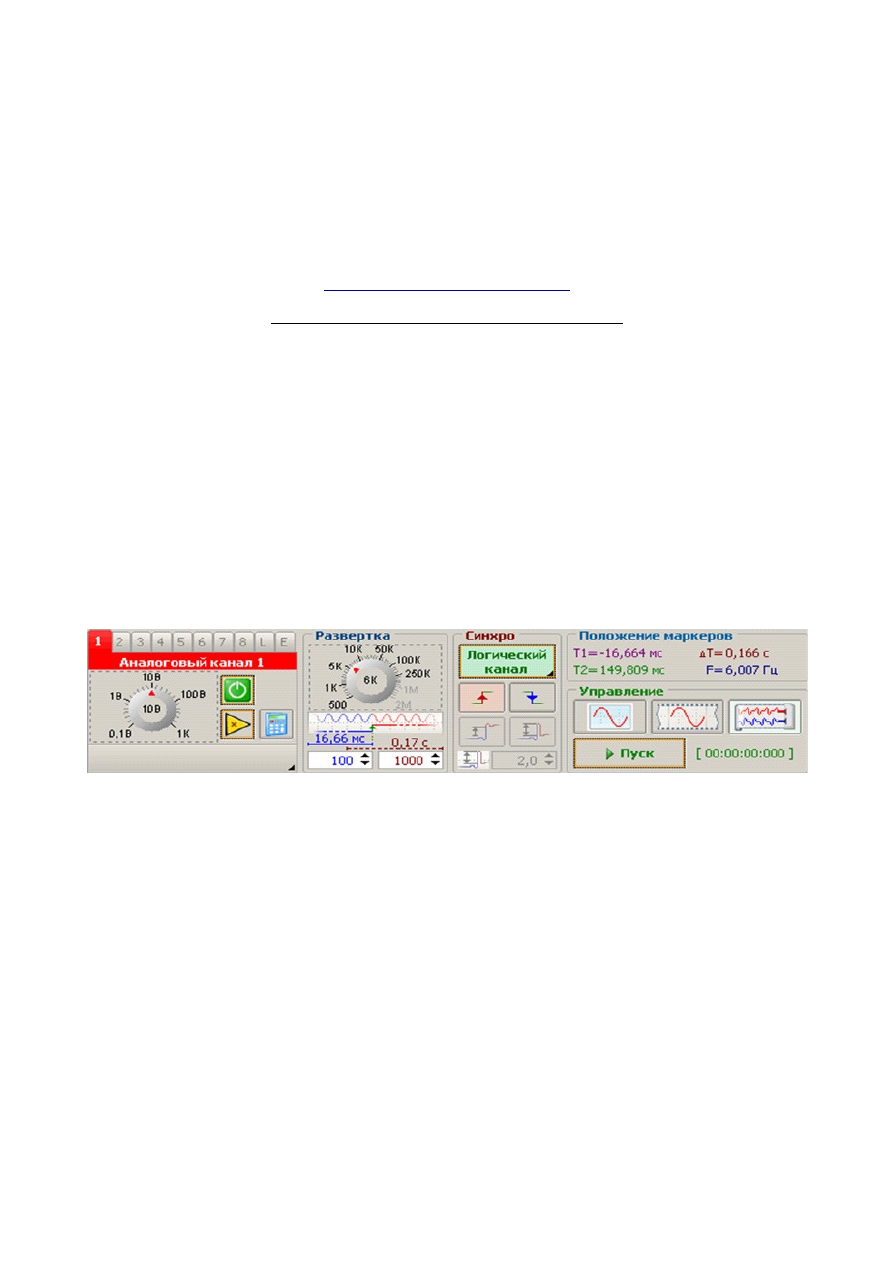

3. Добавлена зона нечувствительности ручки управления (выделена желтым цветом). В зоне

нечувствительности ручка управления не будет реагировать на щелчки мыши, а так же на начало

перетаскивания указателя текущего выбранного значения. Кроме того, выбор и перетаскивание

указателя возможны только с помощью левой кнопки мыши. Щелчок в зоне нечувствительности, или

щелчок правой / средней кнопкой мыши не повлекут за собой смену выбранного значения, но передадут

фокус ввода ручке управления, что удобно при дальнейшем выборе / смене значений при помощи

тачпада.

4. Добавлено сочетание клавиш Ctrl+Пробел для открытия меню кнопок с выпадающим меню. Так как

при использовании только тачпада не очень удобно щелкать по стрелке в правом нижнем углу кнопки,

то возможно, передать фокус ввода соответствующей кнопке с выпадающим меню, после чего

воспользоваться указанным сочетанием клавиш.

5. Добавлено сочетание клавиш Shift+Пробел для открытия меню настройки текущего активного канала.

Для открытия меню настройки без использования мыши достаточно активировать соответствующий

канал (Ctrl+1…0) после чего воспользоваться указанным сочетанием клавиш.

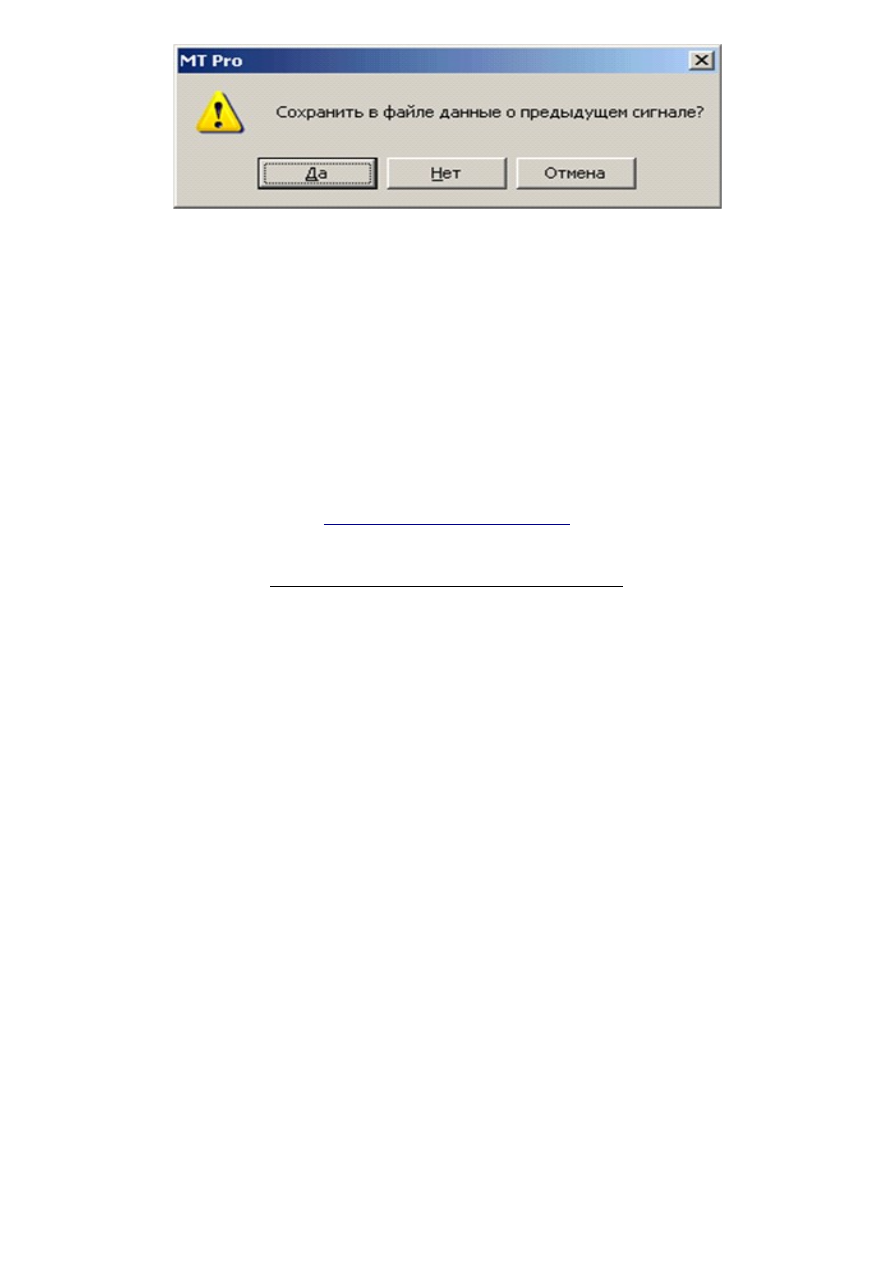

6. Добавлена возможность запрашивать сохранение данных, при запуске процесса регистрации или

открытия файла данных, в случае если данные о предыдущем сигнале не были сохранены и могут быть

утеряны. Для отображения запроса о сохранение данных предыдущего сигнала необходимо в файле

MtPro.ini в разделе [Misc] вручную добавить параметр AskSaveNew=1, либо запустить новую

программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить значение параметра

AskSaveNew=1, затем сохранить внесенные изменения в MtPro.ini.

182

Да – открыть окно сохранения файла, после чего продолжить текущие действие.

Нет – не сохранять и продолжить текущие действие.

Отмена – не сохранять и отменить текущие действие.

СИСТЕМНЫЕ НАСТРОЙКИ

Обновление программы MT Pro от 07.03.09

admin » 08 апр 2009, 00:27

Исправлено:

1. Несколько не значительных недочетов

2. Пропадание кнопок “OK”, “Отмена” в окне настройки при разрешении экрана 1024x600

3. Корректный учет развернутого окна при запуске программы

Добавлено:

1. Возможность экспорта в виде растрового рисунка (*.png), очень маленький размер, идеально

подходящий для размещения изображений сигналов на форумах. Для экспорта в формате PNG

необходимо в диалоговом окне “Сохранить как” в списке “Тип файла” выбрать “Растровые рисунки

(*.png)”.

2. Возможность экспорта в виде звукового файла MS Windows Wave PCM, который можно открывать в

любой программе редактирования или прослушивания аудио файлов. Для экспорта в формате WAV

необходимо в диалоговом окне “Сохранить как” в списке “Тип файла” выбрать “Звуковые файлы

(*.wav)”.

3. Возможность быстрого сохранения снимка активного окна (скриншота) в виде оптимизированного

растрового рисунка с меткой времени. Для сохранения снимка необходимо выбрать пункт меню “Правка

/ Сохранить снимок активного окна” либо воспользоваться сочетанием клавиш: Ctrl+PrintScreen.

Снимок будет автоматически сохранен в файле с названием “MT Pro гг.мм.чч чч-мм-сс.png”, например

183

“MT Pro 09.04.07 11-06-29.png”, в папку Screen (будет создана автоматически при сохранении первого

снимка).

4. Возможность увеличения контрастности фона кнопок выбора режимов. На ЖК мониторах

некоторых ноутбуков, не всегда отчетливо видно какая кнопка выбора режима нажата. Для

увеличения контрастности фона необходимо в файле MtPro.ini в разделе [Misc] вручную

добавить CtrlBtBgDark=1, либо запустить новую программу, затем закрыть ее, после чего

открыть файл MtPro.ini и установить значений параметра CtrlBtBgDark=1 и сохранить внесенные

изменения в MtPro.ini.

СИСТЕМНЫЕ НАСТРОЙКИ

Обновление программы MT Pro от 10.07.02 (комментарии)

admin » 03 июл 2010, 23:51

Измененный комментарий может быть утерян только в двух случаях:

1. При закрытии программы, комментарий просто не сохраняется

2. При открытии нового файла данных, комментарий заменяется из файла либо очищается

Ранее предполагал автоматически очищать комментарий при начале новой записи, но потом решил что
в случае сначала ввел комментарий, а потом записал сигнал, такая автоматическая очистка будет только

мешать.

По этому перед каждым из обоих случаев появится запрос на сохранение комментария. Для разрешения

запроса необходимо в файле MtPro.ini в разделе [Misc] вручную добавить AskSaveRem=1, либо

запустить новую программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить значений

параметра AskSaveRem=1 и сохранить внесенные изменения в MtPro.ini.

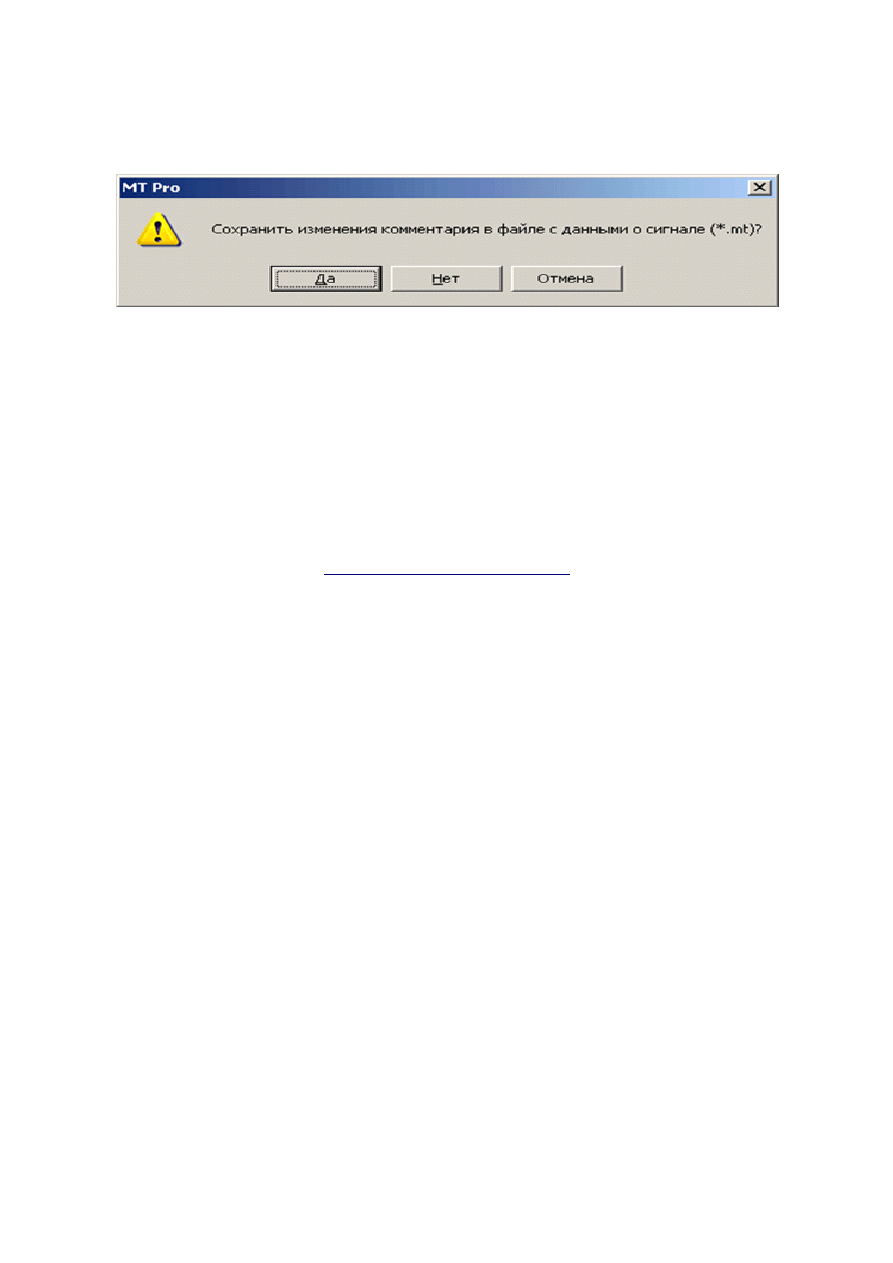

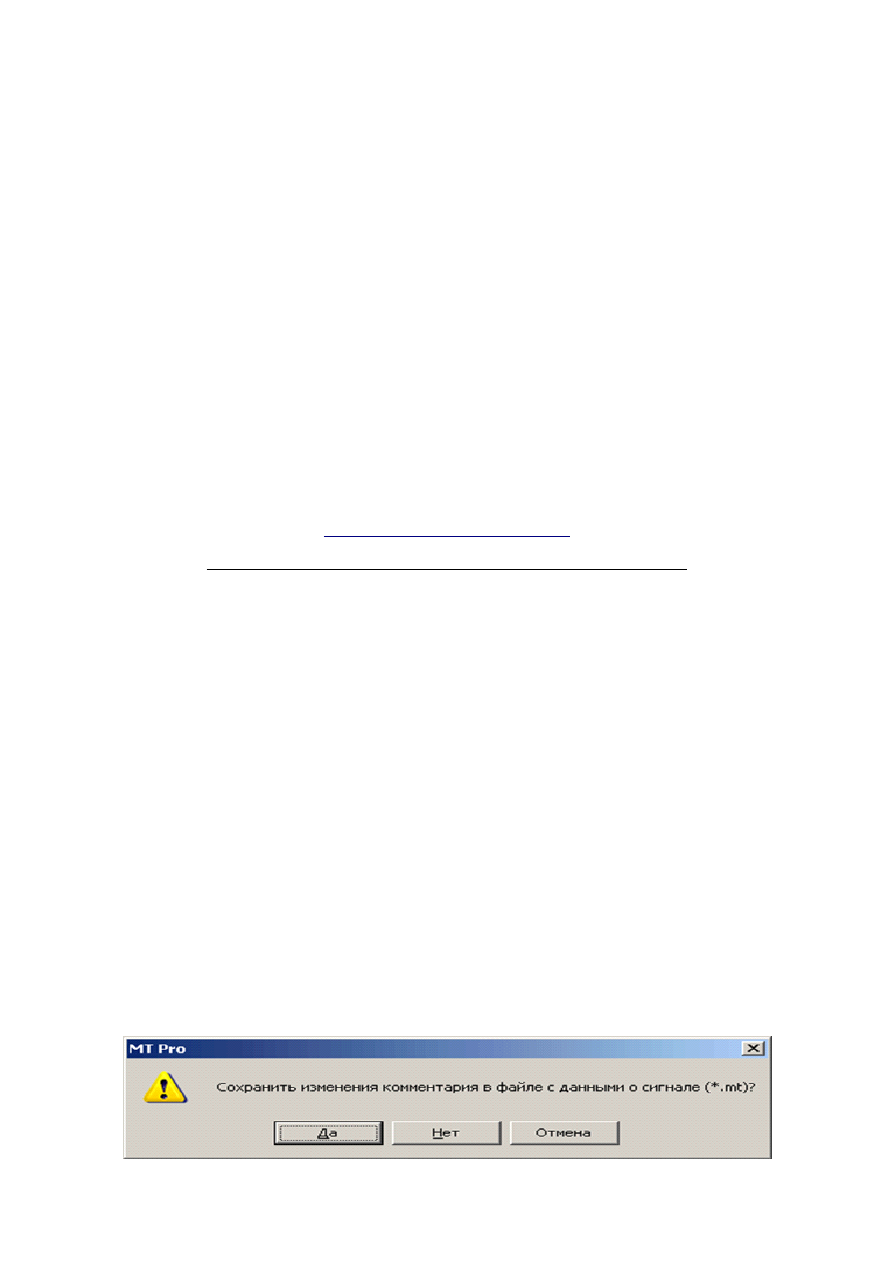

Существует два варианта запроса (аналогично любому текстовому редактору):

1. Если есть данные о сигнале, то комментарий будет предложено сохранить вместе с данными о

сигнале

2. Если нет данных о сигнале, то комментарий будет предложено сохранить отдельно в текстовом файле

184

Да – открыть окно сохранения файла данных и сохранить вместе с данными о сигнале, после чего

продолжить текущие действие

Нет – ни чего не делать, т.е. не сохранять комментарий, после чего продолжить текущие действие

Отмена – отменить текущие действие, т.е. запретить закрытие программы или открытие нового файла

данных

Да – открыть окно сохранения комментария в текстовом файле, после чего продолжить текущие

действие

Нет – ни чего не делать, т.е. не сохранять комментарий, после чего продолжить текущие действие

Отмена – отменить текущие действие, т.е. запретить закрытие программы или открытие нового файла

данных

СИСТЕМНЫЕ НАСТРОЙКИ

Модернизация линейки (обсуждение, предложения)

admin » 19 июн 2009, 02:12
В приложении предварительный релиз программы.

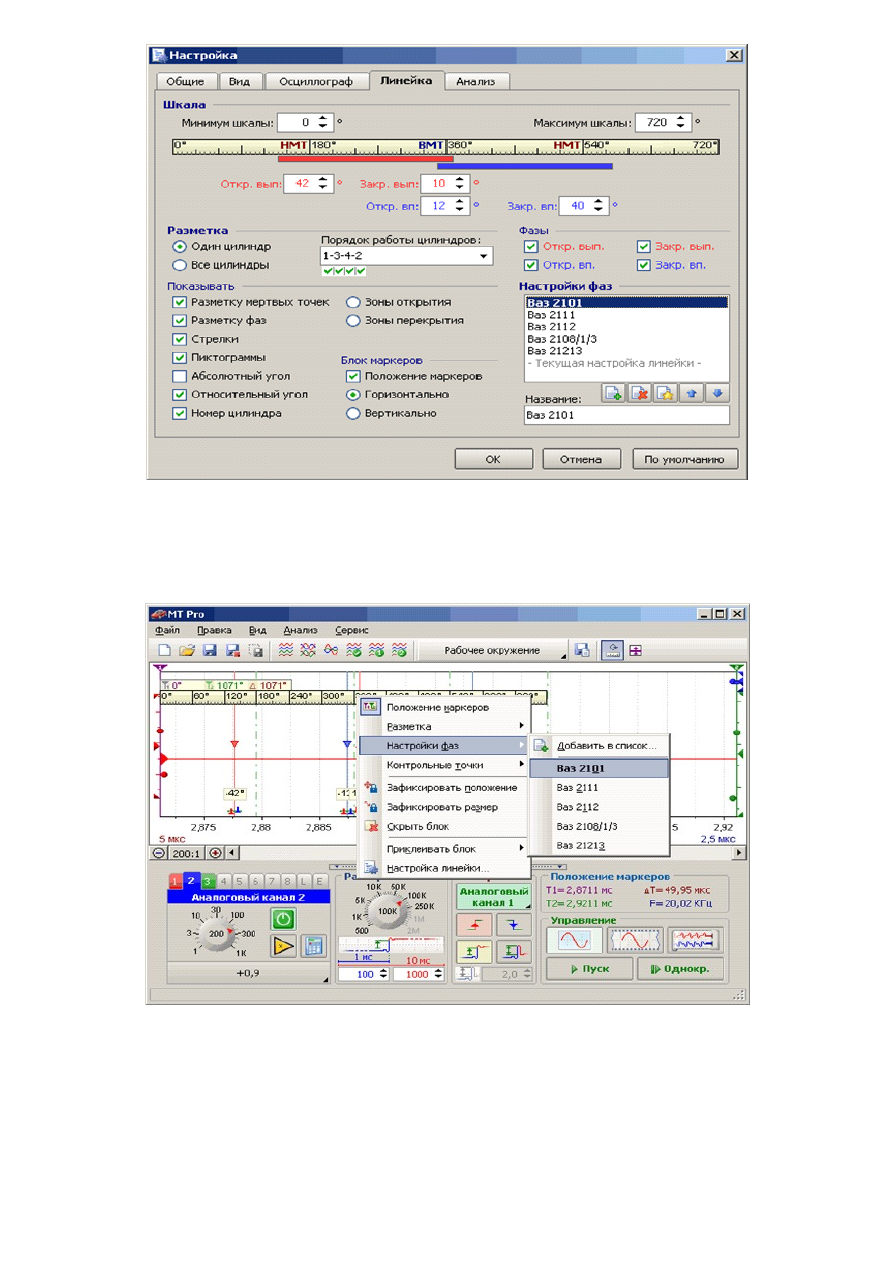

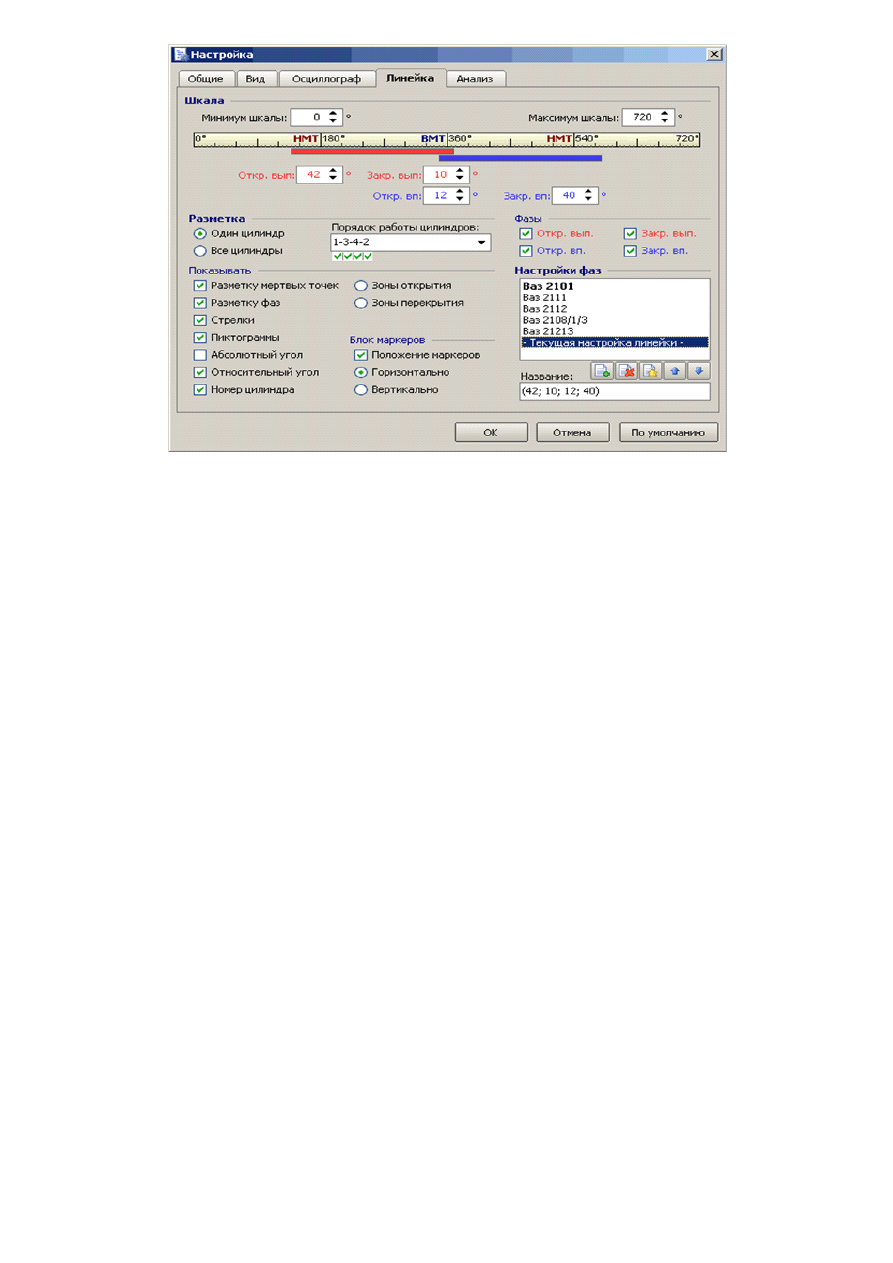

Окно настройки линейки.
1. Вынесено в отдельную вкладку
2. Добавлены элементы настройки всех ранее реализованных дополнений

3. Возможность редактирования списка настроек фаз

185


Список настроек фаз.

1. Аналогичен спискам настроек каналов, рабочее окружения
2. Щелчок по элементу списка – установка / отображение его параметров (фазы + порядок работы
цилиндров)
3. Нажатие на кнопку добавить приводит к созданию новой настройки, значение параметров которой
(фазы + порядок работы цилиндров) соответствует текущим значениям в окне настройки

Единственное отличие от списков настроек каналов, рабочее окружения, это наличии псевдо настройки
'Текущая настройка линейки'. При выбранной этой настройки все изменения (фазы + порядок работы
цилиндров) коснутся только линейки, но не будут сохранены в списке настроек фаз.
Другими словами:
Выбран элемент 'Текущая настройка линейки' – вся настройка идет как раньше, т.е. список настроек фаз
не учитывается.
Выбран элемент из список настроек фаз – идет редактирование его параметров (фазы + порядок работы
цилиндров).

186


Настройка фаз по умолчанию обозначена утолщенным шрифтом. Для выбора настройки фаз по
умолчанию необходимо выбрать соответствующий элемент, а затем щелкнуть по кнопке со звездочкой.
Для отмены настройки по умолчанию необходимо выбрать элемент по умолчанию (утолщенный
шрифт), а затем так же щелкнуть по кнопке со звездочкой.


При условии выбранной настройки фаз по умолчанию, фазы по умолчанию автоматически
устанавливаются в следующих случаях:

187

1. Запуск приложения
2. Загрузка рабочего окружения
3. Начало нового измерения
4. Нажатие на кнопку “Создать новый файл”

Фазы по умолчанию автоматически не устанавливаются в следующих случаях:
1. Открытие файла данных – загружаются значения фаз из файла
2. Загрузка настроек только линейки из рабочего окружения (возможность загрузки добавил через меню
“Сервис / Загрузить настройки линейки”, попробовал – не понравилось, если кто тоже хочет
попробовать могу выложить exe файл).

Все настройки линейки сохраняются в рабочем окружении и автоматом записываются /
восстанавливаются при завершении / запуске приложения. Осталось их в файл данных интегрировать.

Отображение шага сетки.
Специально для mehanik и всех кому не хватает этой возможности.
Для отображение шага сетки в окне осциллографа необходимо в файле MtPro.ini в разделе [Osc]
вручную добавить:
ShowStepMain=1
ShowStepMinor=1
либо запустить новую программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить
значений параметра ShowStepMain=1, ShowStepMinor=1 и сохранить внесенные изменения в MtPro.ini.


ShowStepMain - Отображать значение шага основной сетки горизонтальной оси (в нижнем левом углу)
ShowStepMinor - Отображать значение шага промежуточной сетки горизонтальной оси (в нижнем
правом углу)

188

Общепринятое количество промежуточных интервалов.
Если не нравится, что иногда интервал между метками разбивается на 3 части, вместо 2 или 4 то для
этого необходимо в файле MtPro.ini в разделе [Misc] вручную добавить MinorTickStandard=1, либо
запустить новую программу, затем закрыть ее, после чего открыть файл MtPro.ini и установить значений
параметра MinorTickStandard=1 и сохранить внесенные изменения в MtPro.ini.



СИСТЕМНЫЕ НАСТРОЙКИ

189

Обновление программы MT Pro от 07.02.11

admin » 08 фев 2011, 00:31
Добавлено / модернизировано:

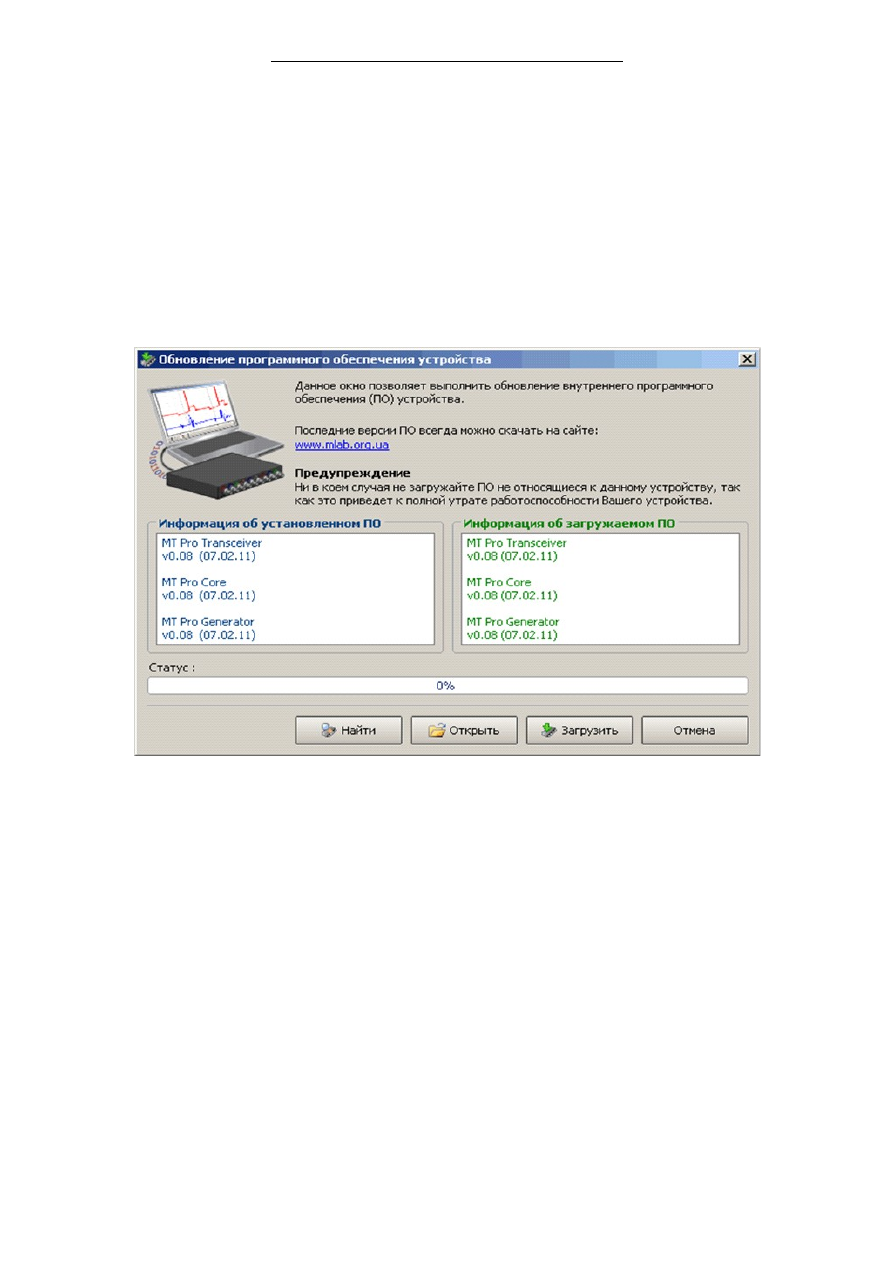

1. Добавлено окно обновления программного обеспечения (ПО) устройства.
Окно обновления ПО позволяет выполнить обновление внутреннего программного обеспечения
устройства, а так же автоматически найти и скачать последнюю версию ПО устройства с сервера
производителя. Для открытия окна обновления ПО необходимо выбрать пункт меню “Сервис /
Обновление ПО устройства”.

При открытии окна обновления ПО в поле “Информация об установленном ПО” отображается
информация о версиях и дате выхода текущих установленных микропрограмм для каждого
микроконтроллера устройства (например, в MT Pro 3.0 используется 3 микроконтроллера). Кроме того, в
этом же поле (чуть ниже) отображается серийный номер и уникальный идентификатор устройства. Без
особой необходимости желательно не распространять информацию об уникальном идентификаторе
своего устройства. Для удобства, вся информация из поля “Информация об установленном ПО”
автоматически копируется в буфер обмена при открытии окна обновления.

При открытии или скачивании файла с ПО устройства в поле “Информация об загружаемом ПО”
отображается информация о версиях и дате выхода всех содержащихся в файле микропрограмм (может
содержатся микропрограмма только для обновления одного микроконтроллера).

Кнопка “Найти” запускает процедуру поиска, и в случае обнаружения, скачивания последней версии ПО
устройства с сервера. Устройство, должно быть подключен к ПК с активным Интернет соединением.
Файл с ПО будет скачан в паку Firmware с названием “MT Pro гг.мм.чч чч-мм-сс.bin”, после чего
автоматически открыт.

190

Кнопка “Открыть” позволяет открыть файл с ПО устройства. Если на ПК к которому подключено
устройство нет Интернет соединения, файл с ПО возможно получить по электронной почте указав
серийный номер или уникальный идентификатор своего устройства, после чего открыть его для
загрузки в устройство.

Кнопка “Загрузить” запускает процедуру загрузки микропрограмм в энергонезависимую память
соответствующего микроконтроллера. При обновлении микропрограммы производится контроль
целостности данных, а так же соответствия микропрограммы уникальному идентификатору устройства.

Кнопка “ Отмена” / “OK” позволяет закрыть окно обновления.

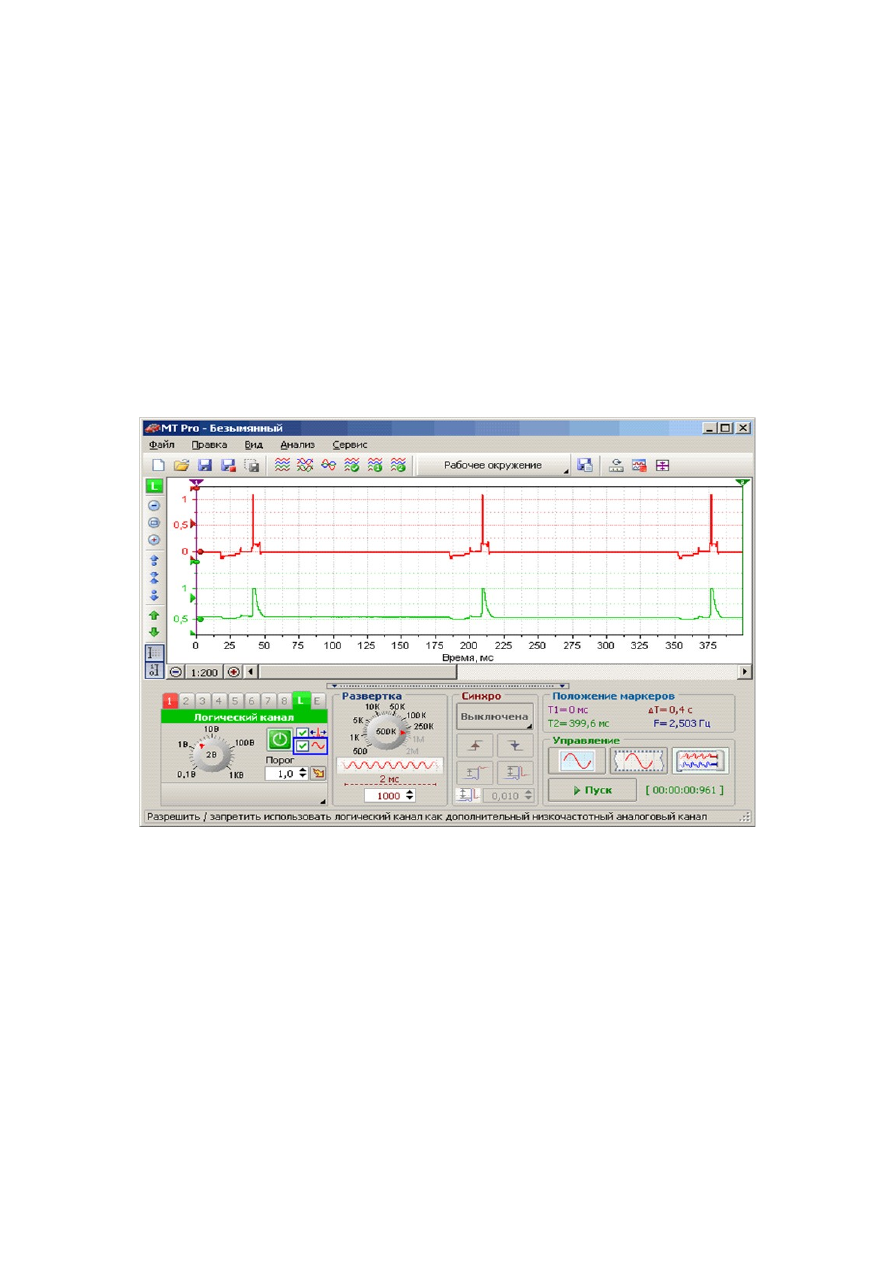

2. Добавлена возможность использовать логический канал как дополнительный низкочастотный
аналоговый канал. Фактически добавляется еще один аналоговый канал, работающий на меньшей
частоте дискретизации, но достаточной для оцифровки импульса метки первого цилиндра (МПЦ),
включение которого не приводит к уменьшению общей максимальной частоты дискретизации.

Для разрешения использования логического канала в качестве низкочастотного аналогового канала

необходимо включить соответствующий флажок на вкладке управления логическим каналом.

Важно!
Поддержка данной функции реализована только в последней версии микропрограммы (v0.08). Поэтому
для использования логического канала в качестве низкочастотного аналогового канала предварительно
необходимо обновить ПО устройства.

3. Добавлена возможность автоматической настройки логического канала в качестве МПЦ.
Метка первого цилиндра - единичный импульс в пределах полного рабочего цикла однозначно
идентифицирующий импульс зажигания в первом цилиндре. Под однозначной идентификацией
подразумевается, что МПЦ находится значительно ближе к импульсу зажигания в первом цилиндре, чем
к импульсам остальных цилиндров. Начало МПЦ не обязательно должно совпадать с началом пробоя в
первом цилиндре, МПЦ просто должна быть как можно ближе к импульсу зажигания в первом

191

цилиндре. Также не обязательна и привязка именно к первому цилиндру, т.е. метка, может
идентифицировать любой из цилиндров, так как в большинстве алгоритмов анализа задается и номер
цилиндра синхронизации, и порядок работы цилиндров.

Реализовано два режима автоматической настройки:
- автоматическая настройка МПЦ перед каждым запуском процесса регистрации в режиме самописца,
- ручной запуск автоматической настройки МПЦ.

В первом случае необходимо щелкнуть по кнопке разрешения автонастройки зафиксировав ее в
утопленном состоянии. Данный режим удобно использовать в случае частой смены датчика
синхронизации или источника МПЦ (ВВ провод, первичная цепь зажигания, форсунка и т.д.) либо
большого потока автомобилей разных марок.

Второй режим позволяет немедленно запустить процесс автоматической настройки МПЦ, для чего
необходимо щелкнуть по кнопке разрешения автонастройки удерживая клавишу Ctrl. Данный режим
удобно использовать при диагностике различных систем одного и того же автомобиля, т.е. время на
автонастройку будет потрачено только один раз.

Так как источник синхронизации заранее не известен, то поиск стабильной МПЦ осуществляется
последовательно на всех поддиапазонах логического канала (8 поддиапазонов), а для MT Pro 3.0 еще и
отдельно для каждой полярности МПЦ. Что обеспечивает возможность автоматической настройки для
разных источников синхронизации: ВВ провод, первичная цепь зажигания, форсунка и т.д, но наряду с
этим требует значительного времени затрачиваемого на автонастройку. Для уменьшения времени
автонастройки необходимо в файле MtPro.ini в разделе [Osc] вручную добавить параметр
KgAutoLfc=0...7, либо запустить новую программу, затем закрыть ее, после чего открыть файл MtPro.ini
и установить требуемое значение параметра KgAutoLfc=0...7, затем сохранить внесенные изменения в
MtPro.ini. Значение параметра KgAutoLfc определяет начальный (наиболее грубый) поддиапазон
автопоиска, т.е. при значении равном KgAutoLfc=0 поиск начнется с поддиапазона ±500 В, а при

192

Мототестер-датчик давления в цилиндре. Руководство - часть 12
