Справочник строителя тепловых сетей (Захаренко С.Е.) - часть 19

Рис. 11.10. Резак инжекторный:

1 – мундштук; 2 – наконечник; 3 – маховичок кислородного запорного вентиля; 4 – ручка; 5, 6 –

ниппеля съемные; 7 – гайка накладная; 8 – штуцер; 9 – маховичок ацетиленового запорного вентиля

Инжекторные резаки (рис. 11.10) для ручной резки низкоуглеродистой и низколегированной стали

толщиной от 3 до 300 мм кислородной струей с использованием подогревающего пламени, образуемого

смесью горючего газа с кислородом, должны иметь: рукоятку с запорно-регулировочными вентилями для

кислорода и горючего газа; головку со смешанными мундштуками; штуцера с съемными ниппелями для

присоединения резиновых рукавов (шлангов), подводящих горючий газ и кислород; инжекторное

устройство. Корпус, ниппеля, накидные гайки изготовляются из цветных металлов, мундштук - из

хромистой бронзы, маховик вентилей - из пластмасс. Резаки должны работать с использованием

ацетилена или других горючих газов с Q

не менее 4000 ккал/м3. Давление и расход кислорода и

горючих газов должны соответствовать нормам, приведенным в табл. 11.14.

Редукторы кислородные, ацетиленовые и пропан-бутановые предназначены для газопламенной обработки

металлов. Типы, основные параметры и масса редукторов приведены в табл. 11.15 по ГОСТ 6268-78.

Таблица 11.14. Нормы расхода кислорода и горючих газов при резке стали инжекторными резаками

Показатель

Нормы

От 3 до 5

Свыше 5 до 25

Свыше 25 до 50

Свыше 50 до 100

Номер наружного мундштука

Номер внутреннего мундштука

Давление режущего кислорода, МПа (кгс/см2)

0,3(3,0)

0,4(4,0)

0,6(6,0)

0,8(8,0)

Расход ацетилена, м3/ч

0,4

0,6

0,8

0,9

Расход пропан-бутана, м3/ч

0,3

0,4

0,5

0,6

Расход природного газа, м3/ч

0,6

1,0

1,3

1,4

Давление ацетилена (не менее), МПа (кгс/см2)

0,001 (0,01)

Давление других горючих (не менее), МПа (кгс/см2)

0,02(0,20)

Расход кислорода, м3/ч

3,0

6,0

10,0

15,0

Таблица 11.15. Редукторы кислородные, ацетиленовые и пропан-бутановые

Типоразмер

Наибольшая

пропускная

способность при

наибольшем рабочем

давлении, м3/ч

Наибольшее давление

газа на входе в

редуктор, МПа

(кгс/см2)

Рабочее давление, МПа (кгс/см2)

Масса (не
более), кг

наибольшее

наименьшее

Одноступенчатые кислородные

БКО-3

20 (200)

0,5 (5,0)

0,1 (1,0)

2,0

БКО-25

0,8 (8,0)

2,5

БКО-50

1,2 (12,0)

2,8

БКО-100

100

1,2 (12,0)

3,5

БКО-200

200

1,2 (12,0)

4,5

Двухступенчатые кислородные

БКД-25

20 (200)

0,8 (8,0)

0,05 (0,5)

4,0

БКД-50

1,2 (12,0)

0,1 (1,0)

4,0

Одноступенчатые ацетиленовые

БАО-2

2,5 (25)

0,12 (1,2)

0,01 (0,1)

2,0

БАО-5

2,5 (25)

0,12 (1,2)

0,01 (0,1)

3,0

Двухступенчатые ацетиленовые

БАД-5

2,5 (25)

0,12 (1,2)

0,01 (0,1)

4,0

Одноступенчатые пропан-бутановые

БПО-5

2,5 (25)

0,3 (3,0)

0,01 (0,1)

2,6

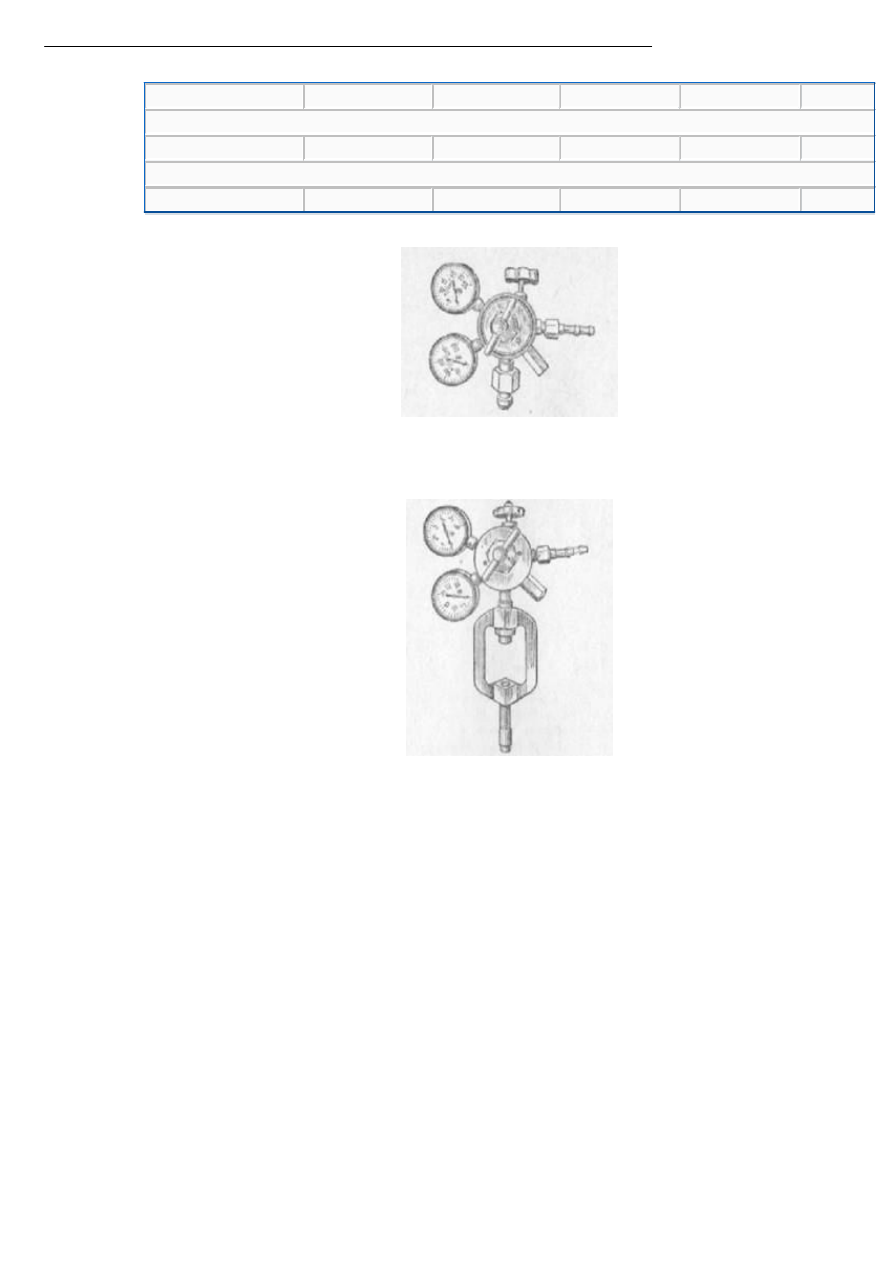

Рис. 11.11. Редуктор кислородный

Рис. 11.12. Редуктор ацетиленовый

Редуктор кислородный двухкамерный (рис. 11.11) предназначен для понижения давления кислорода,

поступающего из баллона, до рабочего давления и поддержания этого давления постоянным в процессе

потребления кислорода. Редуктор присоединяется к вентилю баллона при помощи накидной гайки. Для

выхода кислорода служит шланговый ниппель, также присоединяемый к редуктору накидной гайкой. На

редукторе имеется запорный вентиль. Кислородный редуктор окрашивается в синий цвет.

Редуктор ацетиленовый (рис. 11.12) предназначен для понижения давления ацетилена, поступающего из

ацетиленового баллона.

Редуктор присоединяется к баллону при помощи хомута, надеваемого на корпус вентиля. Для выхода

ацетилена служит шланговый ниппель, присоединяемый к редуктору накидной гайкой. На редукторе

имеется запорный вентиль. Ацетиленовый редуктор окрашивается в белый цвет.

Редуктор пропан-бутановый служит для понижения давления пропан-бутановой смеси, поступающей из

баллона, и поддержания этого давления постоянным.

Электрододержатели должны обеспечить возможность их применения для электродов диаметром от 1,6 до

12,0 мм, надежный зажим электродов и допускать возможность зажима электрода не менее чем в двух

положениях - перпендикулярно и под углом не менее 115° к оси электрододержателя, а также быструю и

легкую смену электродов за 4 с.

Токоведущие части электрододержателей должны быть надежно изолированы от случайного соприкосновения

со свариваемым металлом или руками сварщика. Сопротивление изоляции должно быть не менее 5 МОм.

Конструкция должна предусматривать возможность надежного подсоединения к ним провода с медными

жилами с площадью сечения 25 мм2 на номинальный ток 125 А для электродов диаметром 1,6-3 мм, 50 мм2

на номинальный ток 315 А для электродов диаметром 3-6 мм и 70 мм2 на номинальный ток 500 А для

электродов диаметром 6-8 мм. Рукоятка изготовляется из токонепроводящего материала длиной не менее

120 мм. Изоляция рукоятки должна выдержать без пробоя в течение 1 мин испытательное напряжение 1500

В при частоте тока 50 Гц. Изоляция рукоятки рассчитана на продолжительность цикла сварки 5 мин.

Конструкция электрододержателей

пассатижного типа ЭП-2 и ЭП-3 (рис. 11.13) разработана

ВНИИМонтажспецстроем Минмонтажспецстроя СССР для сварки во всех пространственных положениях (ЭП-2

для сварки токами 250 А, а ЭП-3 - токами 500 А). Масса ЭП-2 - 0,43, а ЭП-3 - 0,8 кг. Токоведущая

часть электрододержателей (губки) - из хромистой бронзы, рычаги - из алюминия, ручки - из

пластмассы. Усилия зажима электрода создаются цилиндрической пружиной, защищенной пластмассовым

колпачком.

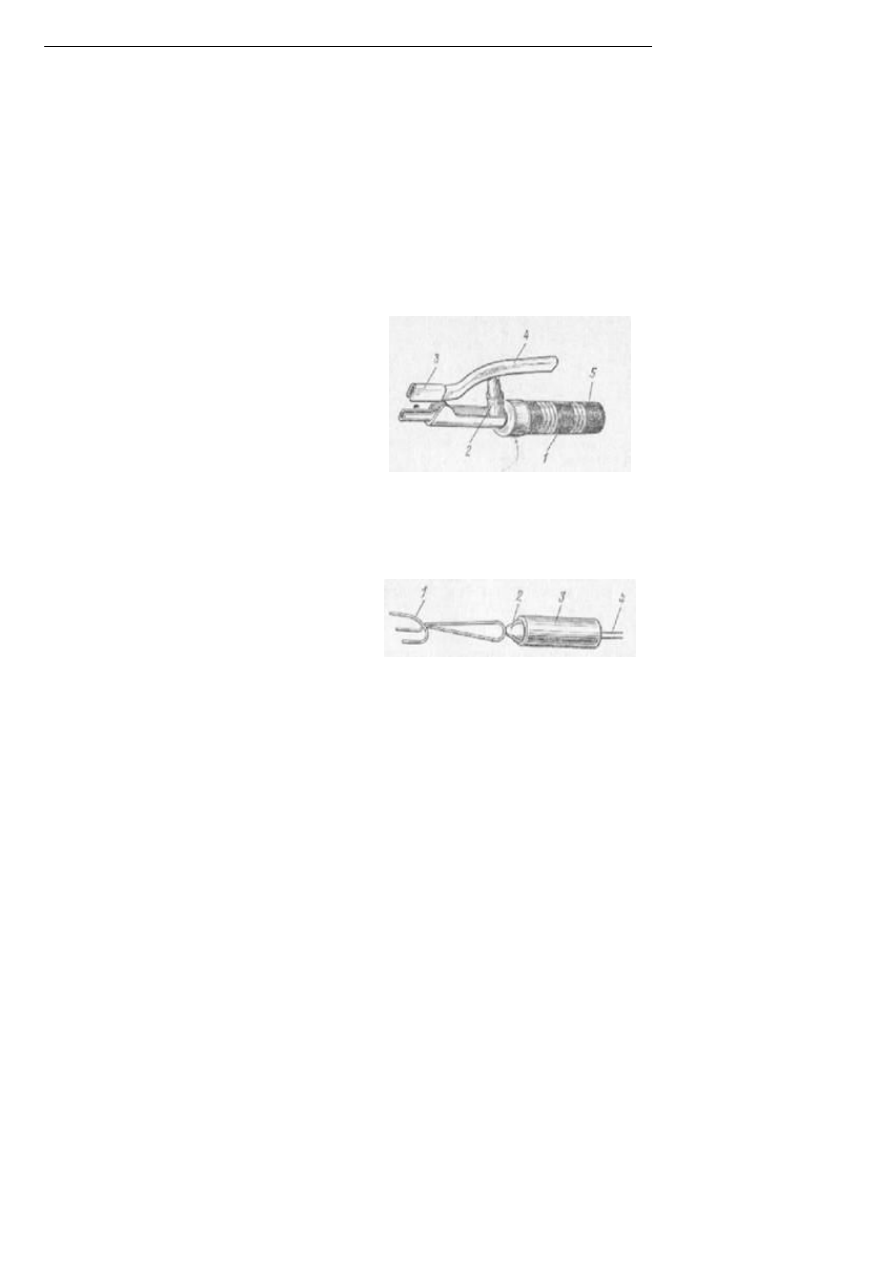

Рис. 11.13. Электрододержатель пассатижного типа:

1 – ручка; 2 – колпачок пружины; 3 – губка; 4 – рычаг; 5 – токопроводящая часть

Рис. 11.14. Электрододержатель вилочный (типы):

1 – зажим; 2 - изолятор термостойкий; 3 – ручка; 4 - провод

Электрододержатели вилочные (рис. 11.14) рассчитаны на номинальные токи 125, 315 и 500 А.

Габариты: длина общая 300, длина ручки 120, диаметр ручки 35-40 мм; масса 0,2 и 0,4 кг.

Зажимные приспособления - из стальной проволоки диаметром 6-8 мм, изоляторы и ручка - из

теплостойкой пластмассы.

Щитки и маски для защиты глаз и лица электросварщика от прямых излучений электрической дуги, брызг

расплавленного металла и искр изготовляют размерами, мм, не менее: высота 300, ширина 220, глубина

150; масса без стекол не более, кг: щитка 0,48, маски 0,5. Корпуса этих приспособлений изготовляют

из

нетокопроводящего, нетоксичного

невоспламеняющегося материала,

стойкого к

брызгам

расплавленного металла, они должны быть неломкими, с матовой, гладкой внутренней поверхностью.

Ручки делают овального сечения длиной не менее 120 мм из нетокопроводящего материала. Маска должна

иметь наголовник в виде приспособления, мягко охватывающего голову электросварщика.

Щитки и маски комплектуют светофильтрами марки ЭС-100 при токе до 100 А, ЭС-300 при токе до 300 А и

ЭС-500 при токе до 500 А, покровным стеклом толщиной не менее 2,5 мм для зашиты светофильтров от

брызг металла и защитным органическим стеклом толщиной не более 2 мм. Рамка щитков и масок для

установки стекол имеет размеры в свету 40х90 мм. Для слесарей, участвующих в сборке и монтаже

трубопроводов или изделий, присутствующих при электродуговой сварке, а также для газосварщиков

предназначены светофильтры типов ГС-3 и ГС-7.

Резиновые рукава (шланги) служат для подачи под давлением горючих материалов для газовой резки и

сварки металлов. Они изготовляются трех классов:

I - для ацетилена, городского газа, пропана, бутана под давлением p=0,63 МПа (6,3 кгс/см2), они

окрашиваются в красный цвет;

II - для жидкого топлива - бензина, уайт-спирита и керосина под давлением р= 0,63 МПа (6,3

кгс/см2), они окрашиваются в желтый цвет;

III - для кислорода под давлением р=2 МПа (20 кгс/см2), они окрашиваются в синий цвет.

Размеры рукавов, мм:

Номинальный наружный диаметр

12,0

16,0

18,0

19,0

22,5

23,0

26,0

Номинальный внутренний диаметр

6,3

8,0

9,0

10,0

12,0

12,5

16,0

Минимальный радиус изгиба

100

120

160

Резиновые рукава поставляются длиной, кратной 10 и 14 м; любая другая длина - по согласованию с

потребителем.

Разнотолщинность рукавов не должна быть более 0,5 мм. Рукава должны быть герметичными при

гидравлическом давлении 2р, где р - рабочее давление, МПа (кгс/см2).

Срок службы рукавов установлен один год и шесть месяцев. Маркировка, упаковка, транспортирование и

хранение - по ГОСТ 9356-75.

Набор шаблонов сварщика ШС-2 (рис. 11.15) предназначен для контроля геометрических размеров кромок

деталей, подготовленных к сварке, и сварных швов при ручной электродуговой сварке. Техническая

характеристика:

Габариты, мм

165 x 25x15,5

Масса, кг

0,19

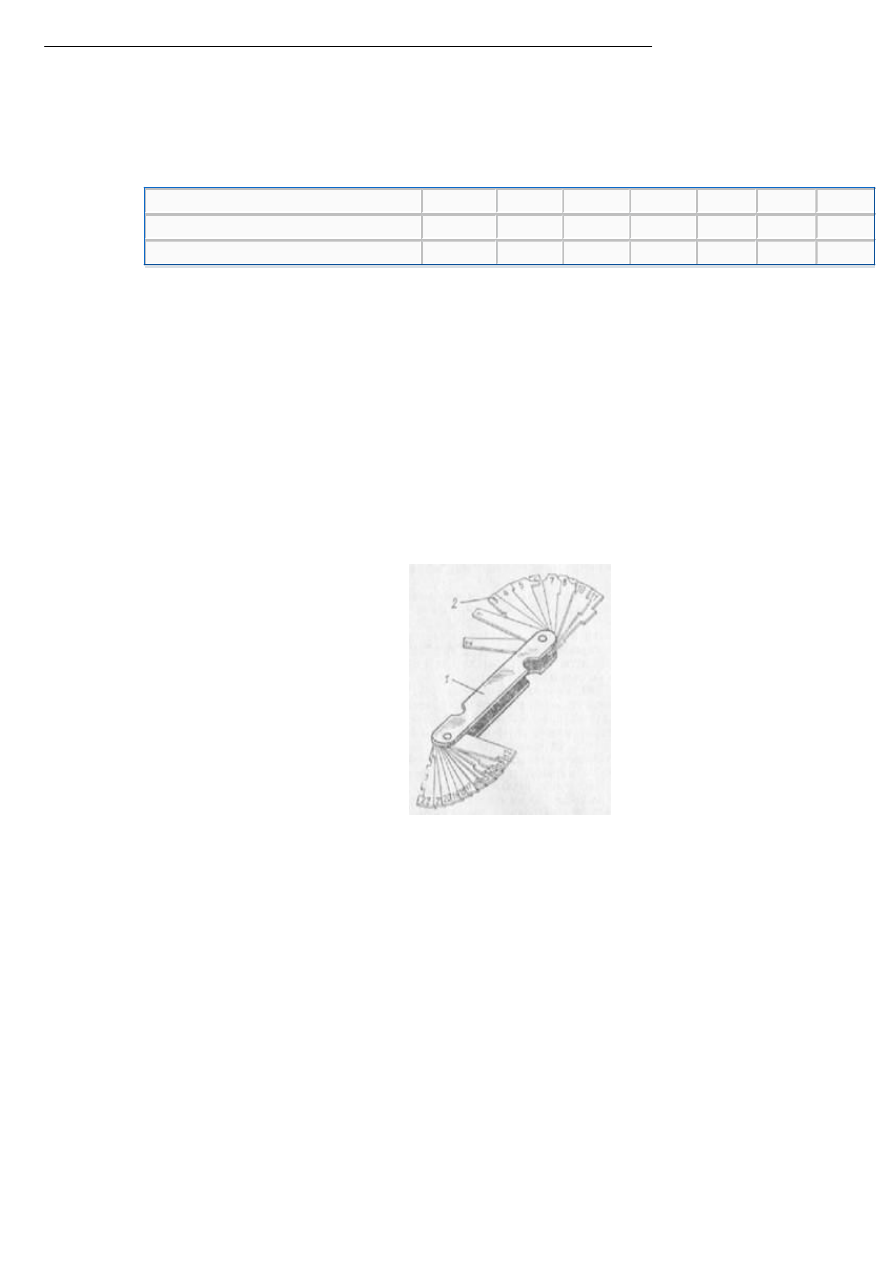

Рис. 11.15. Набор шаблонов сварщика ШС-2:

1 – обойма; 2 - пластина

Щупы изготовляют из тонколистовой инструментальной стали и полируют, обойма - из конструкционной

стали с защитно-декоративным химическим покрытием. В набор входит 22 шаблона (пластины) одинаковой

толщины, но различной конфигурации с нанесенными цифрами от 1 до 22.

Концевой зажим заземления КЗ-2 (рис. 11.16) предназначен для присоединения сварочного кабеля к

заземляющему предмету при выполнении электросварочных работ. Техническая характеристика:

Габариты, мм

100x25x40

Масса, кг

0,15

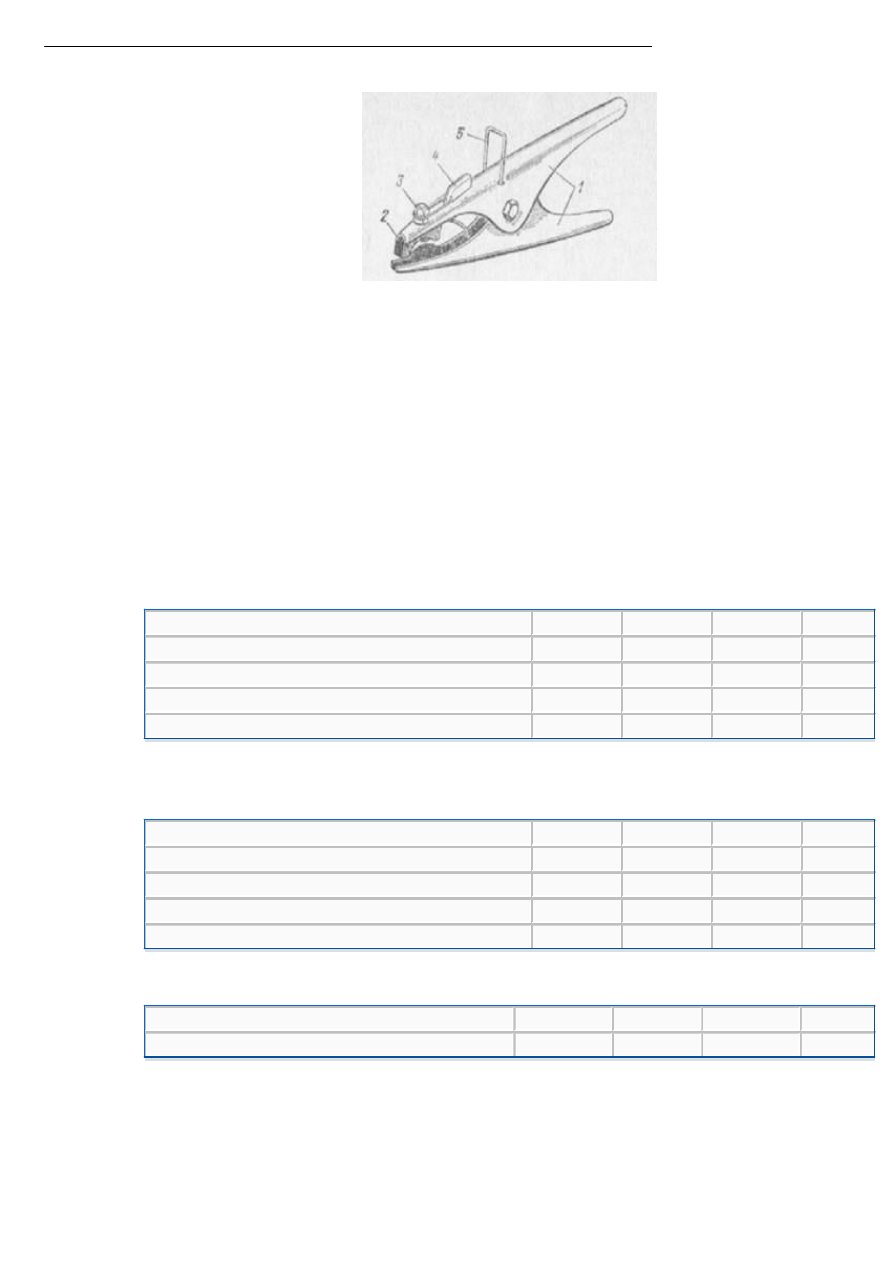

Рис. 11.16. Концевой зажим заземления КЗ-2:

1 – рычаг; 2 – губка; 3 – болт; 4 – наконечник токопровода; 5 - кольцо

Губки зажима изготовляют из цветного металла, рычаги - из тонколистовой стали. Кабель, заземляющий

от источника питания, присоединяют к болту зажима с помощью наконечника. Рычаги зажима имеют

антикоррозионное покрытие.

Кабели силовые гибкие для дуговой сварки (электросварки) с медными жилами с резиновой изоляцией

применяют для соединения электрододержателей с источником тока номинального переменного напряжения

до 220 В частотой 50 Гц или постоянного тока при температуре окружающей среды от -50 до +50°С. При

сварке в монтажных условиях (полевых или городских) используют кабели марки РГД (по старым

обозначениям ПРГД), в стационарных условиях (сварочном цехе, трубозаготовительной мастерской) -

марки РГДО (по старым обозначениям ПРГДО). Номинальная площадь сечения кабелей марки РГД от 16 до

150 мм2, марки РГДО - от 16 до 70 мм2. Техническая характеристика:

Номинальное сечение, мм2

Номинальный наружный диаметр, мм, марки РГД

11,5

13,4

15,7

17,4

То же марки РГДО

10,1

11,9

13,7

15,3

Расчетная масса 1 км кабеля, кг, марки РГД

252

363

498

680

То же марки РГДО

241

351

468

645

Продолжение

Номинальное сечение, мм2

120

150

Номинальный наружный диаметр, мм, марки РГД

19,8

22,0

25,2

26,8

То же марки РГДО

17,8

Расчетная масса 1 км кабеля, кг, марки РГД

895

1188

1489

1781

То же марки РГДО

857

Подбор площади сечения кабеля производят в зависимости от сварочного тока:

Максимальный сварочный ток, А

200

300

400

500

Сечение кабеля, мм2

Кабель марки РГД имеет покрытие токопроводящих жил из слоя полиэтиленпирефталатной пленки,

резиновой изоляции и резиновой оболочки, марки РГДО - из полиэтиленпирефталатной пленки и резиновой

изоляции, обладающей защитными свойствами. В кабелях марки РГД допускается слой синтетической

пленки между изоляцией и оболочкой.

Технические требования, методы испытания, маркировка, упаковка, транспортирование, способ хранения

и указания по эксплуатации кабелей приведены в ГОСТ 6731-77.

Кабельные наконечники медные изготовляют в соответствии с ГОСТ 7386-80 и ГОСТ 23981-80, кабельные

наконечники алюминиевые и медно-алюминиевые - по ГОСТ 9581-80 и 23981-80.

Провода и шнуры соединительные с медными жилами используют для присоединения к сетям с напряжением

до 380/660 В. Технические характеристики их приведены в табл. 11.16.

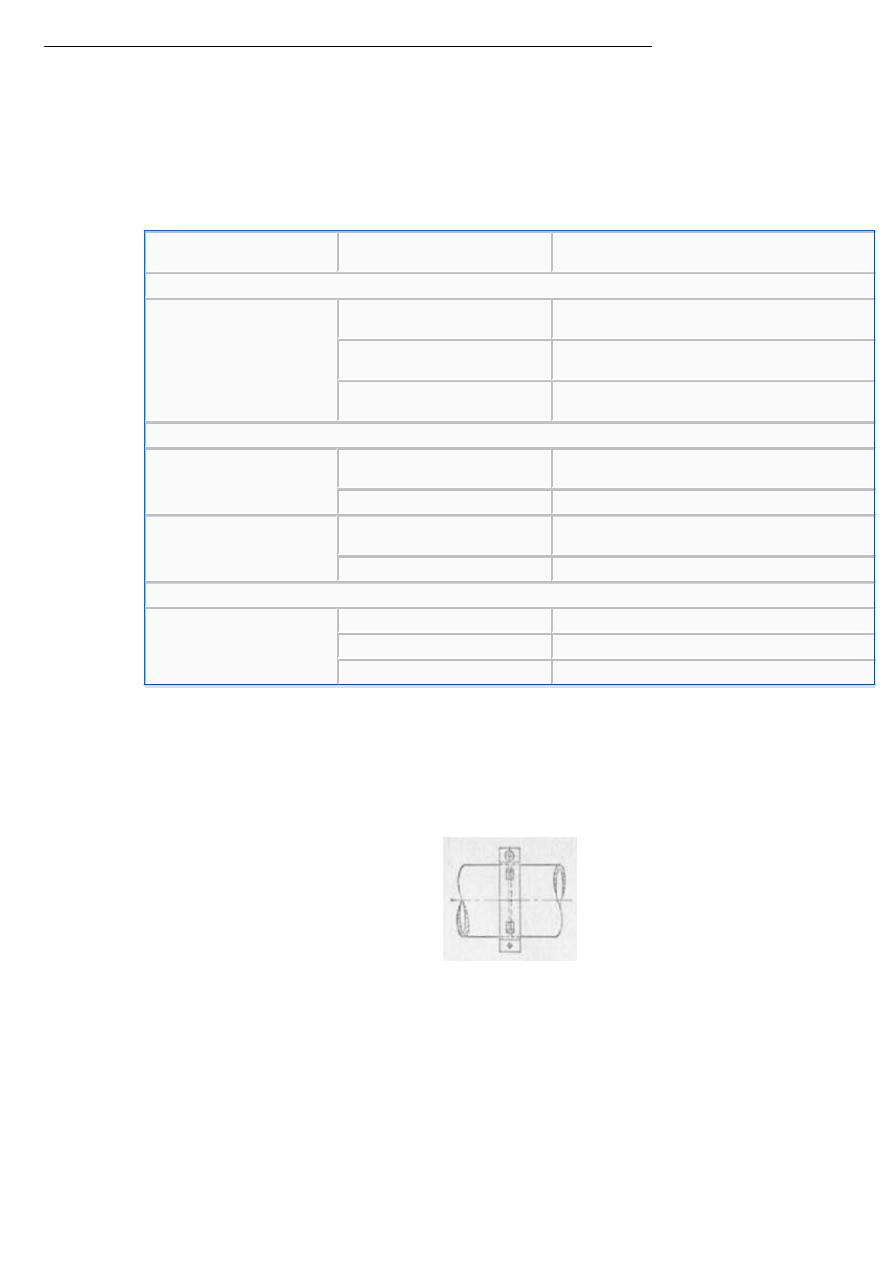

Таблица 11.16. Провода и шнуры соединительные

Тип

Марка и номинальная площадь

сечения, мм2

Характеристика

Шнуры (со скрученными ж илами) на номинальное напряжение до 220/220 В

Обычный с оболочкой

ШРО; 0,35; 0,5; 0,75; 1,0

Гибкий с резиновой изоляцией в оплетке из
хлопчатобумажной швейной или синтетической нитки

ШТР; 0,5; 0,75; 1,0; 1,5

Повышенной гибкости с изоляцией и оболочкой из
кремнийорганической резины

ШПС; 0,5; 0,75

С поливинилхлоридной изоляцией и оболочкой, подвесной,
грузоносящий (для светильников, подвешенных на шнуре)

Шнуры и провода на номинальное напряжение до 380/660 В

Плоский без оболочки

ШВП-1; 0,35; 0.5; 0,75

С поливинилхлоридной изоляцией с параллельными
ж илами без разделительного основания

ШВП-2; 0,35; 0,5; 0,75

То же гибкий

Легкий с оболочкой

ШВВП; 0,35; 0,5; 0,75; 1,0

Гибкий с поливинилхлоридной изоляцией и оболочкой,
плоский

ШВ; 0,5; 0,75

То же со скрученными жилами

Шнуры и провода со скрученными ж илами

Обычный с оболочкой

ШРС; 0,5; 0,75

Гибкий с резиновой изоляцией в резиновой оболочке

ПВС; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5

Гибкий с поливинилхлоридной изоляцией и оболочкой

ПРС; 0,5; 0,75; 1,0; 1,5; 2,0; 2,5; 4,0

Гибкий с резиновой изоляцией и оболочкой

11.7. МОНТАЖНЫЕ ПРИСПОСОБЛЕНИЯ

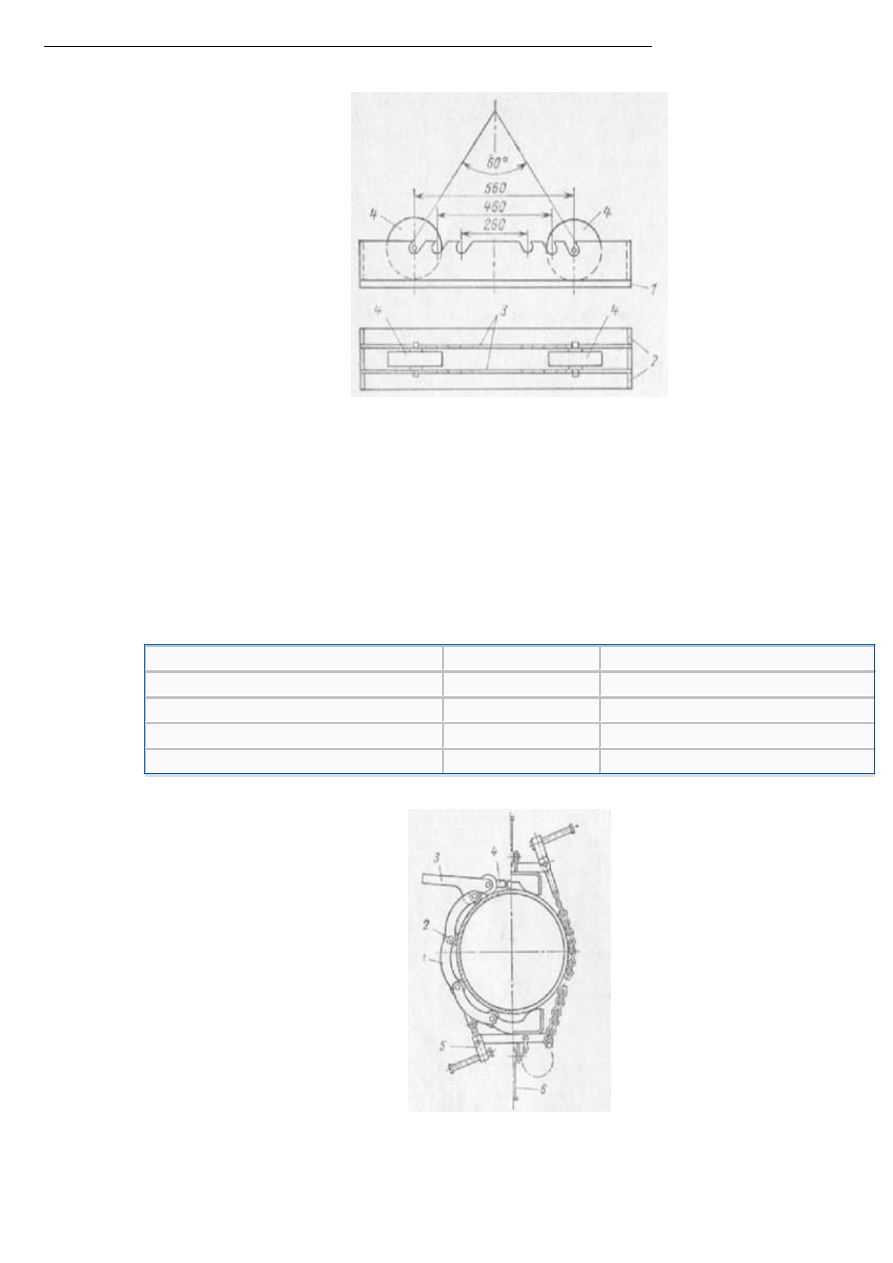

Стыковочные и центробежные хомуты для соединения, центровки и прихватки труб Dy£700 мм перед

сваркой приведены на рис. 11.17.

Рис. 11.17. Устройство для центровки и прихватки труб

Поворотные ролики (рис. 11.18) применяют для облегчения поворота труб при их сварке. Приспособление

состоит из основания и боковых стенок, в которых вырезаны отверстия для осей роликов с насаженными

на них шарикоподшипниками.

Рис. 11.18. Поворотные ролики:

1 – основание – полосовая сталь; 2 – торцевые стенки – полосовая сталь; 3 – боковые стенки –

полосовая сталь; 4 – шарикоподшипники на роликах. Размеры между осями роликов, мм: 260, 460, 560;

для труб Dy до 800, 1000 и 1400 мм

Центратор наружный типа ЦЗ (рис. 11.19) представляет собой шарнирный многогранник из пластинчатых

звеньев с нажимными роликами в узлах. Крайнее звено и замыкающий крюк надевают на крестовину -

гайку, вращающуюся на винте, своей пятой опирающейся на стык (на торцы двух стыкуемых труб). Тип

центраторов выбирают в зависимости от наружного диаметра и массы труб:

Наружный диаметр, мм

Масса, кг

Тип центратора

529

ЦЗ-529

720

ЦЗ-720

820

ЦЗ-820

1020

ЦЗ-1020

Рис. 11.19. Центратор ЦЗ:

1 – пластины; 2 – ролики; 3 – зажимающий узел; 4 – винты; 5 – натяжная гайка; 6 – нажимная гайка

Машина разрывная испытательная РМ-50 предназначена для испытания образцов сварных стыков на

растяжение и изгиб. Техническая характеристика:

Наибольшая предельная нагрузка, тс

Диапазон измеряемых нагрузок, тс

2-50

Пределы допускаемой погрешности измерения нагрузок не более, %

±1

Перемещение активного захвата не менее, мм

150

Наибольшее расстояние между опорами при испытании на изгиб не менее, мм

200

Питающая сеть - трехфазный переменный ток напряж ением 380 В и частотой 50 Гц

Установленная мощность, кВт

1,11

Габаритные размеры, мм

1035х504х1475

Масса с комплектом приспособлений, кг

800

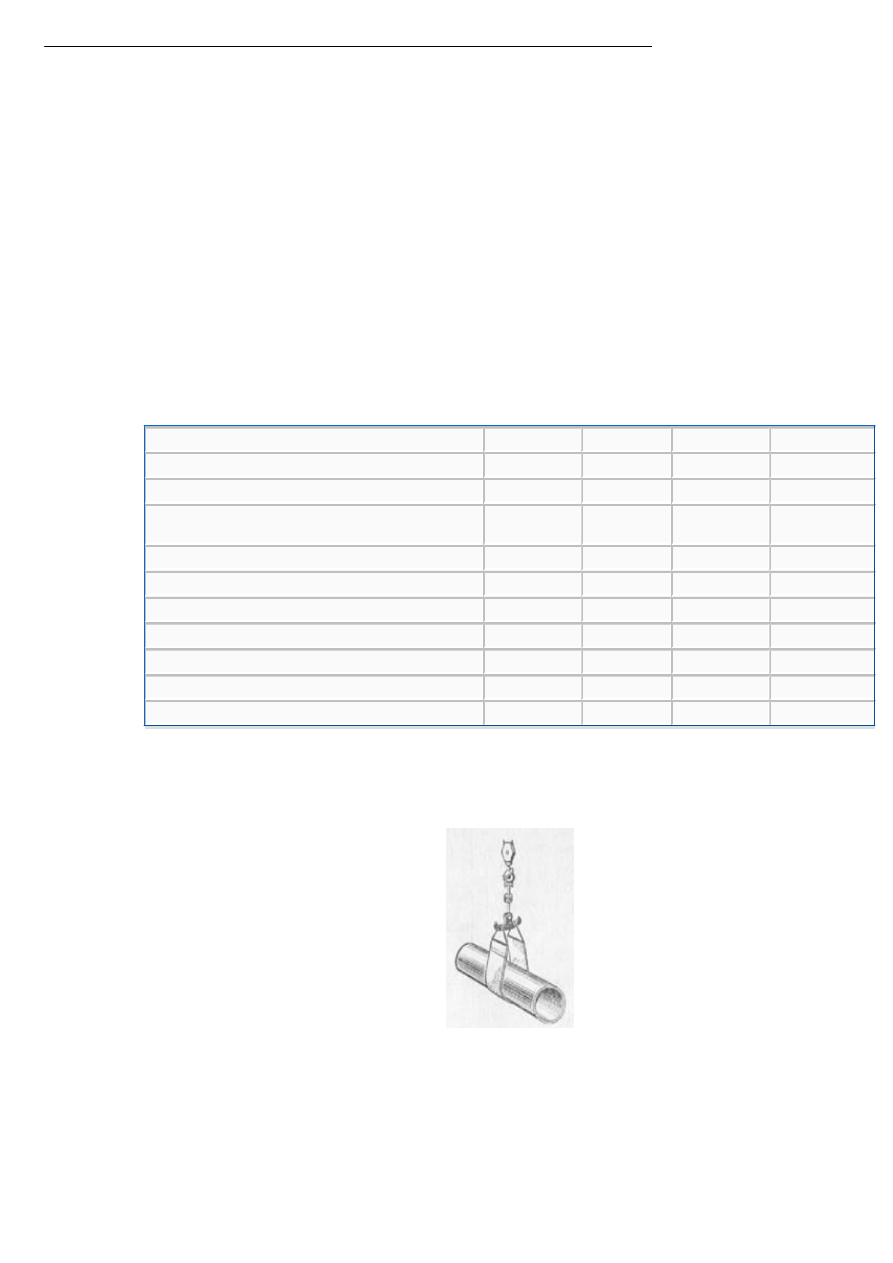

Полотенца мягкие (рис. 11.20) предназначены для подъема, перемещения и укладки трубопроводов с

нанесенными на них антикоррозионным покрытием или с индустриальной тепловой изоляцией.

Технические характеристики:

ПМ-523

ПМ-823

ПМ-1223

ПМ-1425

Максимальная грузоподъемность, т

Диаметр поднимаемых труб, мм

До 530

До 820

До 1220

До 1420

Запас прочности ленты (кратный к максимальной
грузоподъемности)

4,3

4,2

3,5

4,45

Размеры ленты, мм:

длина

3010

3350

4510

5080

ширина

400

600

800

800х2

толщина

Масса, кг:

ленты

68,5х2

полотенца

108

394

Материал ленты - капроновая ткань СТСЗ-1, пропитанная полимером на основе дивинилстирольного

термоэластопласта ДСТ-30.

Рис. 11.20. Мягкое полотенце типа ПМ для подъема, перемещения и опускания изолированных труб Dy=500

– 1400 мм в каналы

11.8. ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ ДЛЯ ИЗОЛЯЦИОННЫХ РАБОТ

Набор ручных инструментов и приспособлений для изоляционных работ: металлические щетки, щетки

двухрядные и щетки-полушабры для очистки стальных труб от ржавчины: ведра, ведра-лейки для

мастичной изоляции; лопаты для перемешивания раствора; черпаки или ковши для набора раствора

содержание .. 17 18 19 20 ..
