Мегалит Элком. Разъемы, клеммы, шлейф (каталог) - часть 2







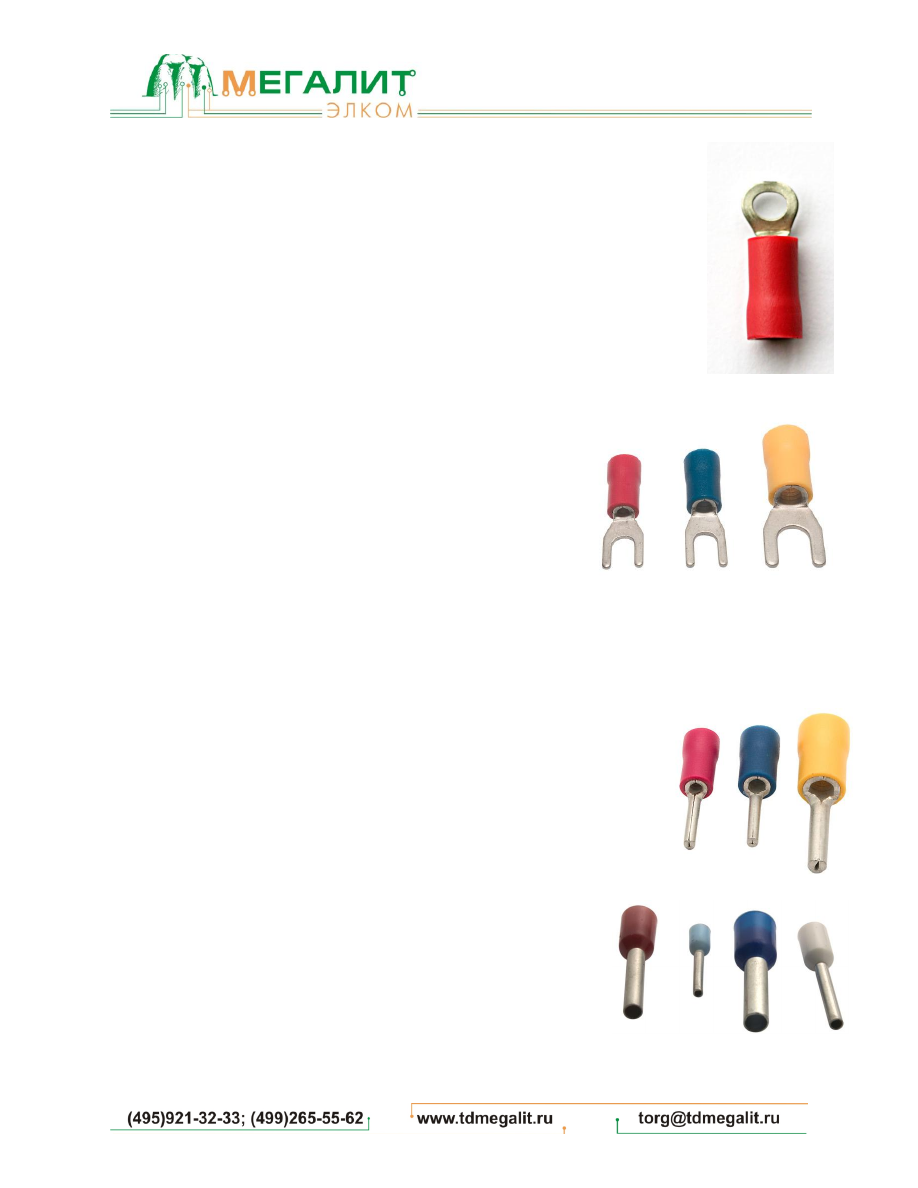

Клеммы типа O



Предназначены для зажима под болт. Крепится на провод методом обжима.
Материал — лужѐная латунь.

Система обозначений состоит из трѐх групп и нескольких признаков: (1) R - (2) 1 -
(3) 4.

1.

«R» — название группы.

2.

Форм-фактор: «1» — 0.5~1.5 мм

2

, ток 19А., цвет — красный. «2» — 1,5~2.5

мм

2

, ток 27А., цвет — синий. «5» — 4~6 мм

2

, ток 48 А., цвет — жѐлтый.

3.

Размер метрической резьбы, под которую рассчитана клемма. Реально,
внутренний диаметр несколько больше.

4.

Признаки в конце названия : «V» — стандартная клемма. «SV» — нестандартная, короткая.
«MV» — нестандартная, удлиненная. «LV» —
нестандартная, длинная и широкая.

Клеммы типа U



Предназначены для зажима под болт. Крепится на провод
методом обжима. Материал — лужѐная латунь. Система
обозначений полностью идентична клеммам типа «О».



Наконечники на провод



Предназначены для обжима на многожильный провод. Материал — лужѐная латунь. Наконечники
серии «PT» состоят из штыревой части, переходящей в изолированную трубку для обжима на
провод. Серии «CE» и «CN» представляют собой полые трубки, проводник может проходить их
насквозь, в отличие от «PT». «CE» имеет пластиковый чехольчик для
упора изоляции проводника. У «CN» чехольчик отсутствует.

Система обозначений для «PT» состоит из четырѐх основных групп: (1)
PT - (2) 1 - (3) 10 - (4) V

1.

«PT» — название группы.

2.

Форм-фактор (входящий проводник): «1» — 0.5~1.5 мм

2

,

ток

19А., цвет — красный. «2» — 1,5~2.5 мм

2

, ток 27А., цвет —

синий. «5» — 4~6 мм

2

, ток 48А., цвет — жѐлтый.

3.

Длина штыревой части в миллиметрах.

4.

Тип изолятора: «H» — термоусадка. «V» — винил (PVC). «A»
— нейлон.

Для серий «CN» и «CE» обозначение состоит из трѐх групп: (1) CN -
(2) 0025 - (3) 06.

1.

Название серии.

2.

Внутренний диаметр. 0025 = 0.25 мм.

3.

Длинна наконечника (без чехольчика) в сантиметрах (06 = 6 мм.)









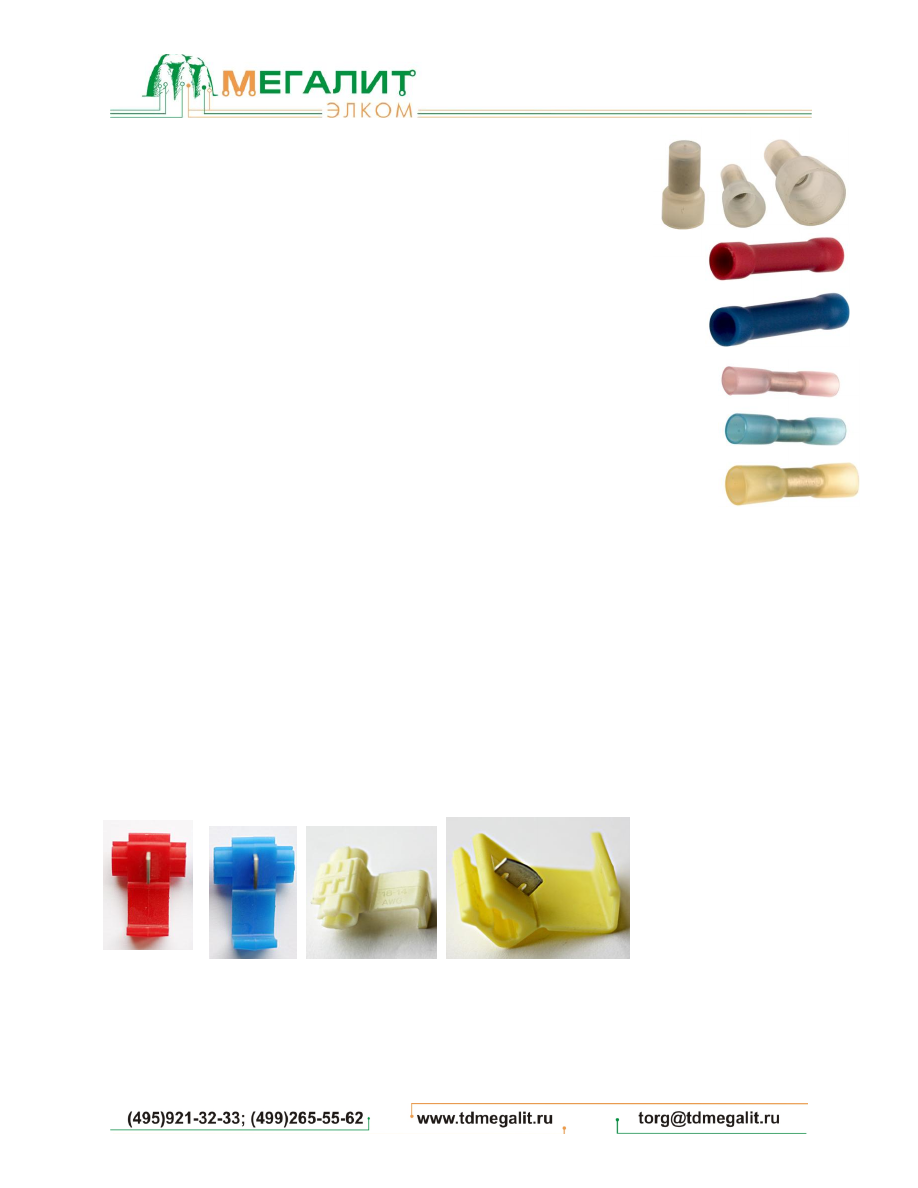

Соединители обжимные (стыки)



Предназначены для быстрой стыковки всех видов проводов, способом
обжима. Длинна внутренней трубки 15 мм., материал — лужѐная медь:
цельнотянутая (BCT) и свѐрнутая из полосы (BB).

Система обозначений состоит из трѐх групп: (1) BCT - (2) 1 - (3) H.

«ВСТ» либо «BB» — принадлежность к группе стыков.

Форм-фактор: «1» — 0.5~1.5 мм

2

, ток 19А.(BCT) или 10А.(BB), цвет — красный. «2»

— 1,5~2.5 мм

2

, ток 27А.(BCT) или 15А.(BB), цвет — синий. «5» — 4~6 мм

2

, ток

48А.(BCT) или 24А.(BB), цвет — жѐлтый.

Тип изолятора: «H» — термоусадка. «V» — винил (PVC). «A» — нейлон.







Соединитель-защѐлка



Соединители  для  быстрого  монтажа  двух  проводников  способом  прокалывания  изоляции.
Конструкция  типа  «бинокль»  с  трезубцем,  замыкающим  провода,  уложенные  в  специальные
углубления.  Специального  инструмента  для  использования  не  требуется.  Имеет  крышку  на
защелке, закрывающую токоведущие части. Могут использоваться для монтажа проводки в жилых
помещениях.  Позволяют  легко  демонтировать  все  соединения.  Могут  использоваться  несколько
раз. Материал изолятора полипропилен. Материал контакта алюминий либо лужѐная латунь.

Система обозначений состоит из двух групп: (1)SP - (2)1

«SP» — название.
Характеристики зажимаемого провода: «1» — 1.25 мм

2

, цвет — красный. «2» —2.0 мм

2

, цвет —

синий (W — белый). «5» — 5.5 мм

2

, цвет — жѐлтый



















Разъемы Mini Fit


Разъѐмы  серии  MiniFit  имеют  несколько  отличительных  особенностей  от  обычных  разъѐмов
питания.  Прежде  всего,  это  защелка,  имеющаяся  на  корпусе  и  не  позволяющая  разорваться
контакту. Эти разъѐмы разрабатывались для использования в автомобилях, станках, межблочных
соединениях - там, где высокий уровень вибрации и есть риск "выскальзывания" контакта. Ключи в
том, или ином виде имеют почти все разъѐмы, но серия MiniFit сочетает в себе кроме надѐжности
соединения  ещѐ  и  лѐгкость  разъединения.  Применение  такого  разъѐма  оправданно  в  случае
например, внутреннего блока питания - именно так и сделано в современных блоках питания ATX.
Там  используются  MF-2x10F  (жгут)  и  MF-2x10S  (мат.  плата).  Большое  разнообразие  этой  серии
позволяет разработчику использовать сходные по характеристикам, но не подходящие друг к другу
разъѐмы - во избежании неверного подключения.


MF

Разъѐмы питания — шаг 4.2 мм. «Мама» и «папа» для обжима на AWG #22 — #18 (0.33—0.8 мм2)
— MF-F и MF-M, «папы» для монтажа в плату вертикально (MF-S) и под углом 90° (MF-R) . Широко
применяются  в  электрооборудовании  импортных  автомобилей.  Характеристики:  Ток  —  6А.
Напряжение  —  250V.  AC/DC.  Температура  —  -25С°/+85C°.  Материал  изолятора  полупрозрачный
Nylon 66, UL94V-2.















MFA

MFB











MFC

MFD





















Низковольтные разъѐмы питания



Шаг 2,5 и 2,54 мм



BL



EHR
















GT



W













W 1



W 1-R

















WK (B _B-XH-A)



WK-R (S _B-XH-A-1)















HU

HK (XHP)









WR, HR





















Шаг 3,69 мм



HPB



PHU N















PWL N



PHU















PWL



PHU 2













PWL2

















Шаг 5,08 мм



MHU









MPW









TH























Разъемы питания штырьковые (DJK)



Разъѐмы низковольтного питания. Широко применяются для соединения выносного блока питания
и устройства. В ассортименте имеются как штыри (DJK-10x и DJK-11x), так и гнѐзда (остальные).
Индекс в конце означает форм-фактор для штырей: A. - Диаметр внутренний 2.1 мм., внешний - 5.5
мм. B. - Диаметр внутренний 2.5 мм., внешний - 5.5 мм. D. - Диаметр внутренний 1.3 мм., внешний -
3.5  мм.  Для  гнѐзд  -  форм-фактор  ответного  штыря.  Разъѐмы  в  виде  штырей  состоят  из  двух
частей: пластикового корпуса и собственно цилиндрического контакта с двумя ламелями для пайки
шнура.  Корпус  DJK  10x  -  термостойкая  пластмасса,  DJK  11x  резинообразный  пластик  с  мягким
"хвостиком".
























DJK-01B

DJK-2A

DJK-3A






















DJK-04B

DJK-5D

DJK-06A























DJK-07D

DJK-08A



DJK-09A























DJK-10A



DJK-11B long

DJK-12A















DJK-13A



DJK-14A

DJK-15A













DJK-16A



DJK-17D




















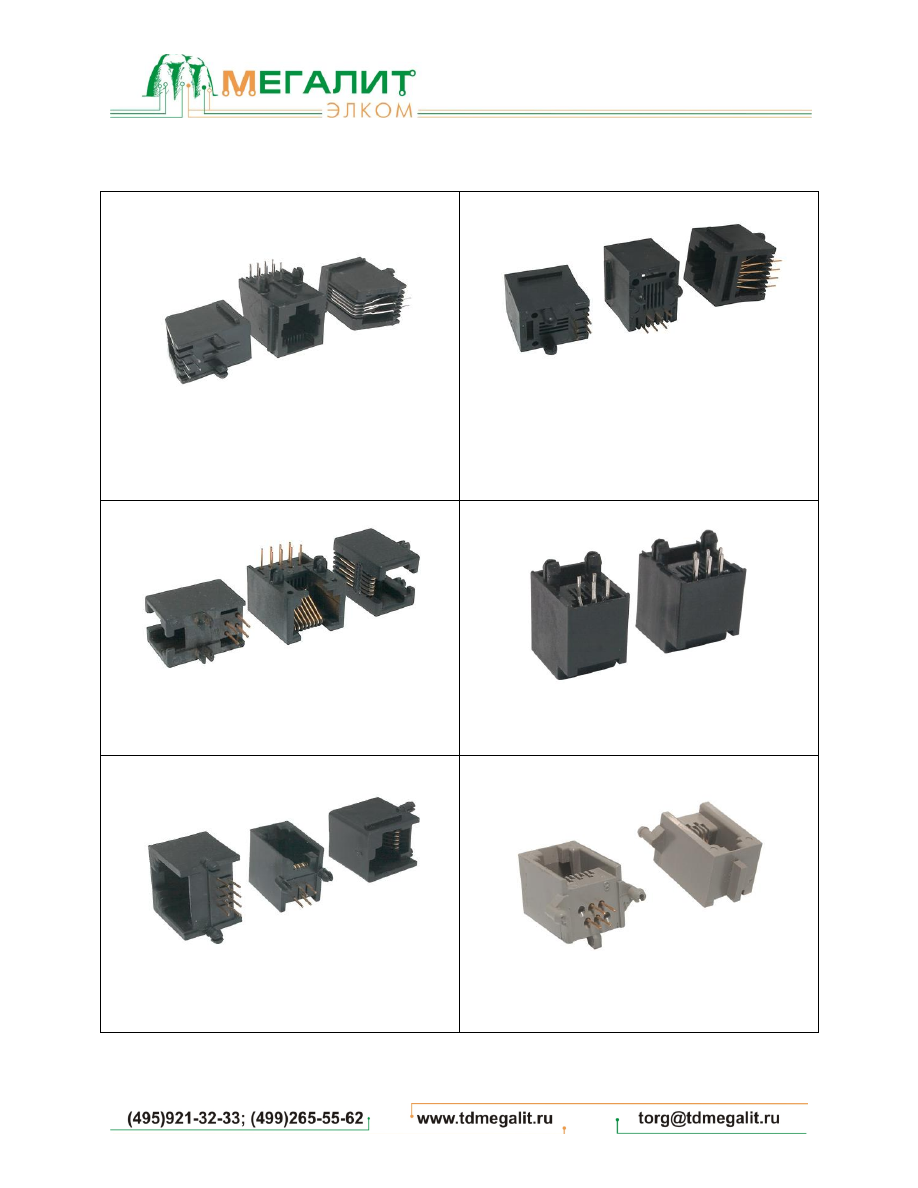

Телефонные разъѐмы RJ













TJ - 2 (тип 2).

Гнёзда на плату типа RJ,

вход вилки параллельно к плате.



TJ - 3 (тип 3).

 Гнёзда на плату типа RJ,

вход вилки перпендикулярно к плате.













TJ - 4 (тип 4).

 Гнёзда на плату типа RJ,

вход вилки параллельно к плате.



TJ - 5 (тип 5).

 Гнёзда на плату типа RJ,

вход вилки перпендикулярно к плате.













TJ - 7 (тип 7).

 Гнёзда на плату типа RJ,

вход вилки параллельно к плате.



TJ - 9 (тип 9).

 Гнёзда на плату типа RJ,

вход вилки параллельно к плате.















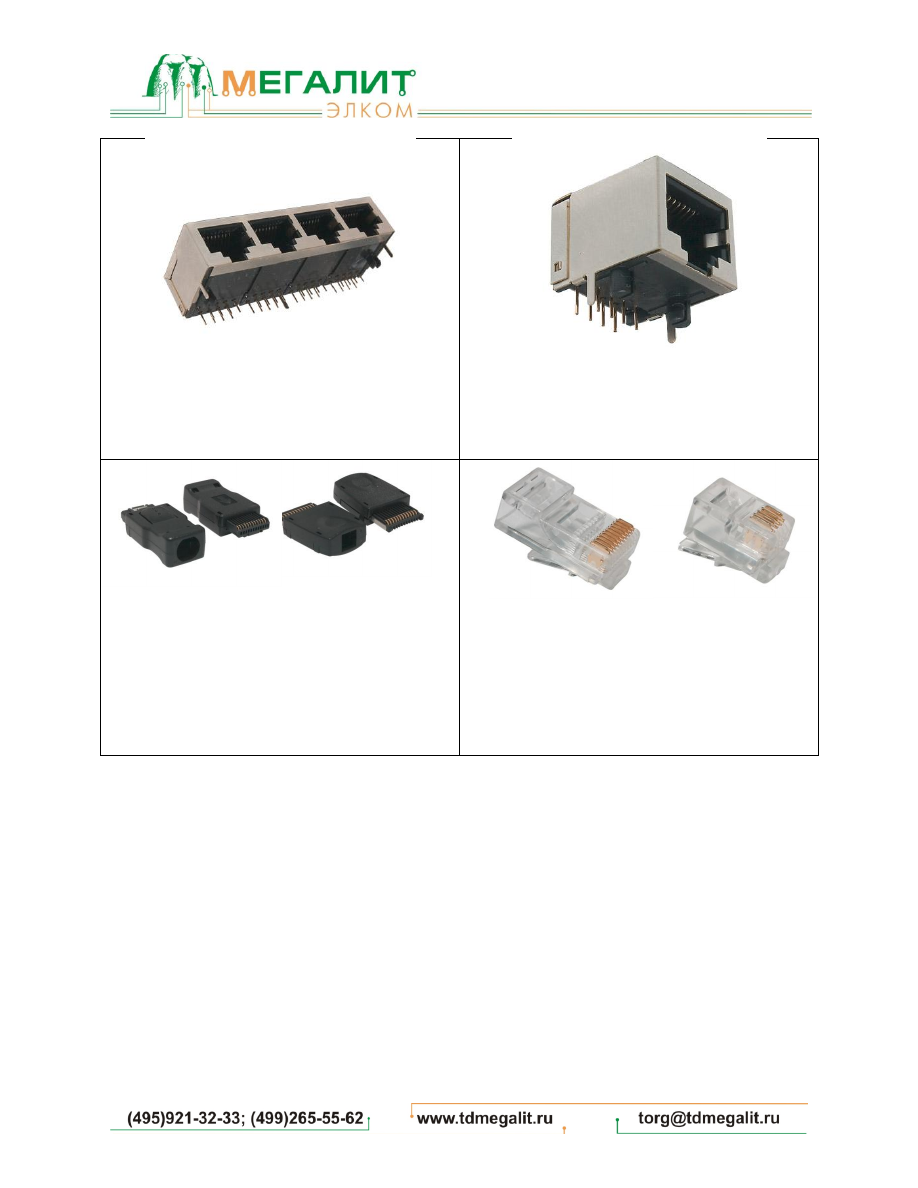

TJ - Сборки.

 Телефонные разъёмы

стандарта RJ-45 (8р8с) собранные в одном

корпусе (1x4 - четыре разъёма в один ряд)



TJ - Экранированные.

 Телефонные

разъёмы в экранированном корпусе







Разъемы для мобильных.



Вилки под обжим стандарта RJ



TP - XpYc.Где: X — форм фактор
(максимальное число контактов); Y —
установленное количество контактов. TPS

— вилки экранированные.



























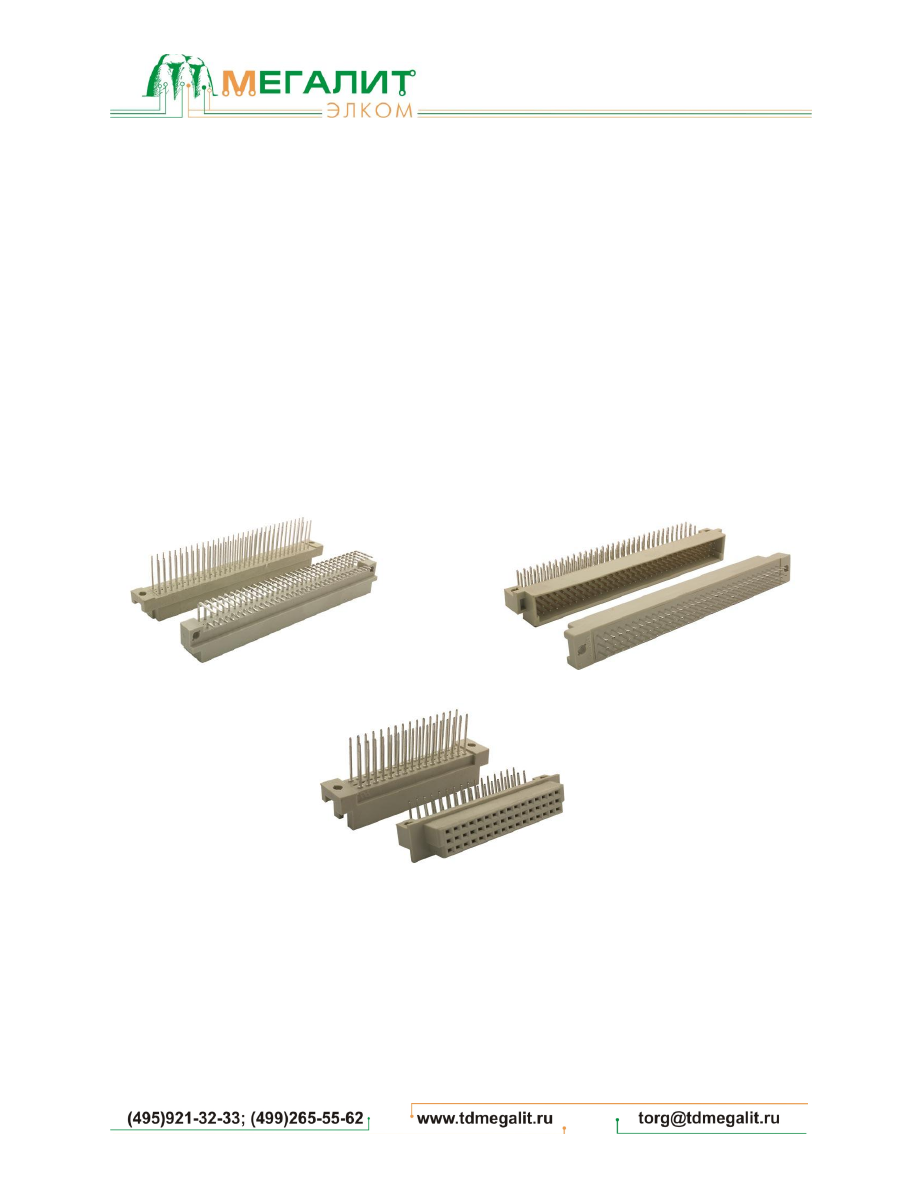

Разъѐмы DIN 41612



Низкочастотные меж платные разъѐмы стандарта DIN 41612.

Маркировка: Состоит из 7 или 6 групп, D - 32 - 64 - F - R - 2 - W.



1.

Буква «D» обозначает принадлежность к группе DIN 41612.

2.

Цифры  «32».  Первая  означает  форм  фактор  (количество  рядов  предусмотренное
конструктивно),  Вторая  цифра  —  количество  рядов,  заполненных  контактами.  В  данном
случае (32) трѐх  рядный  разъѐм с пустым средним рядом, он также называется «формат
AC».  В  свою  очередь,  если  разъѐм  двух  рядный  и  все  ряды  заполнены,  в  обозначении
присутствует цифры «22», и он называется «формат AB»

3.

Цифры «64» общее количество контактов смонтированных на разъѐме.

4.

Буква «F» либо «M» — Female (мама), Male (папа).

5.

Угловой «R«» — Right angle. Если контакты не загнуты — отсутствует.

6.

«1» — шаг 2.54 мм; «2» шаг 5.08 мм (контакты вставлены через один)





7.

«W» — выводы длинной 13 мм. «D» — выводы 4.3 мм.













































Аудио гнѐзда



















MJ - 2.5-01



MJ - 3.5-01



SP-

2.5 (штырь стерео)





















SP-

3.5 (штырь стерео)



SJ - 2.5-01



SJ - 3.5-03





















SJ - 3.5-

08 (гнездо, под стеклом

с гайкой)



MP-

3.5 (штырь моно)



MP-

2.5 (штырь моно)

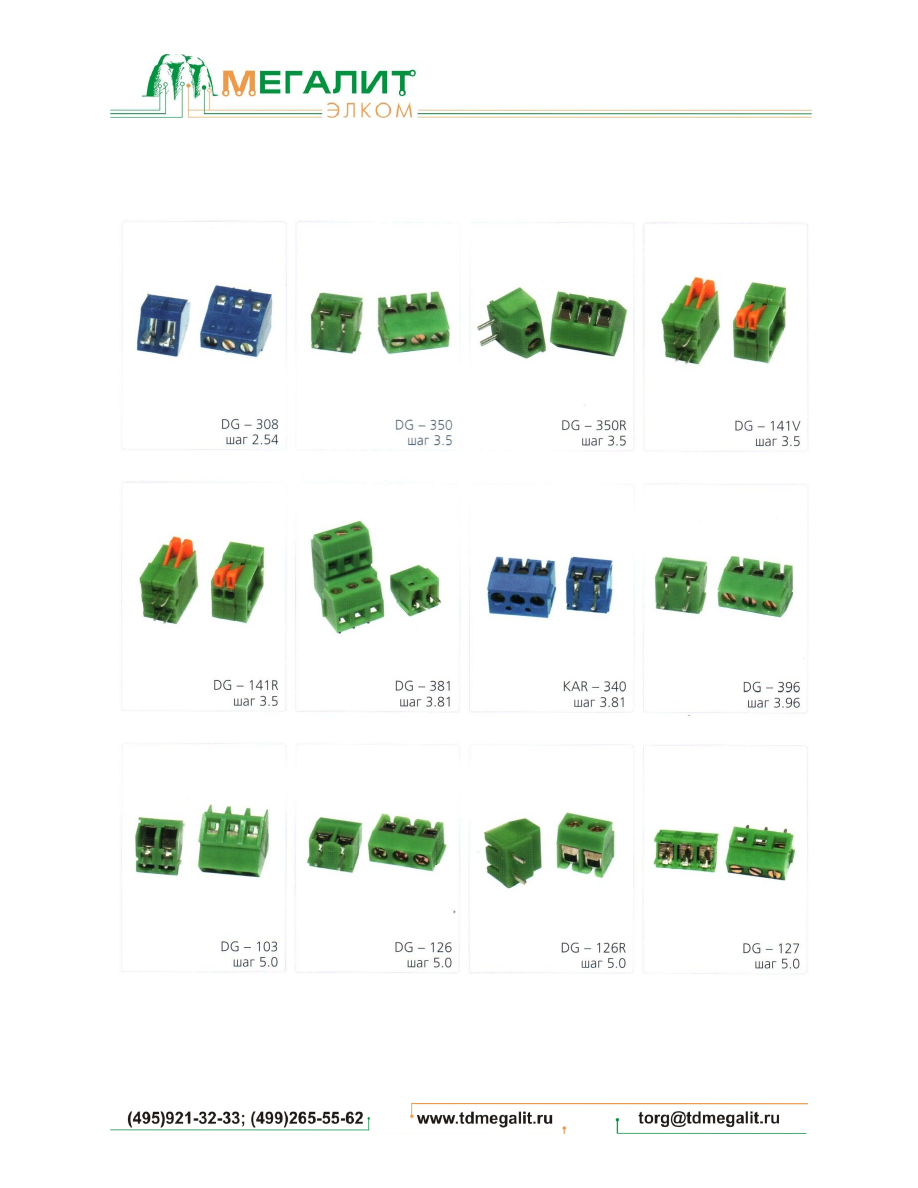

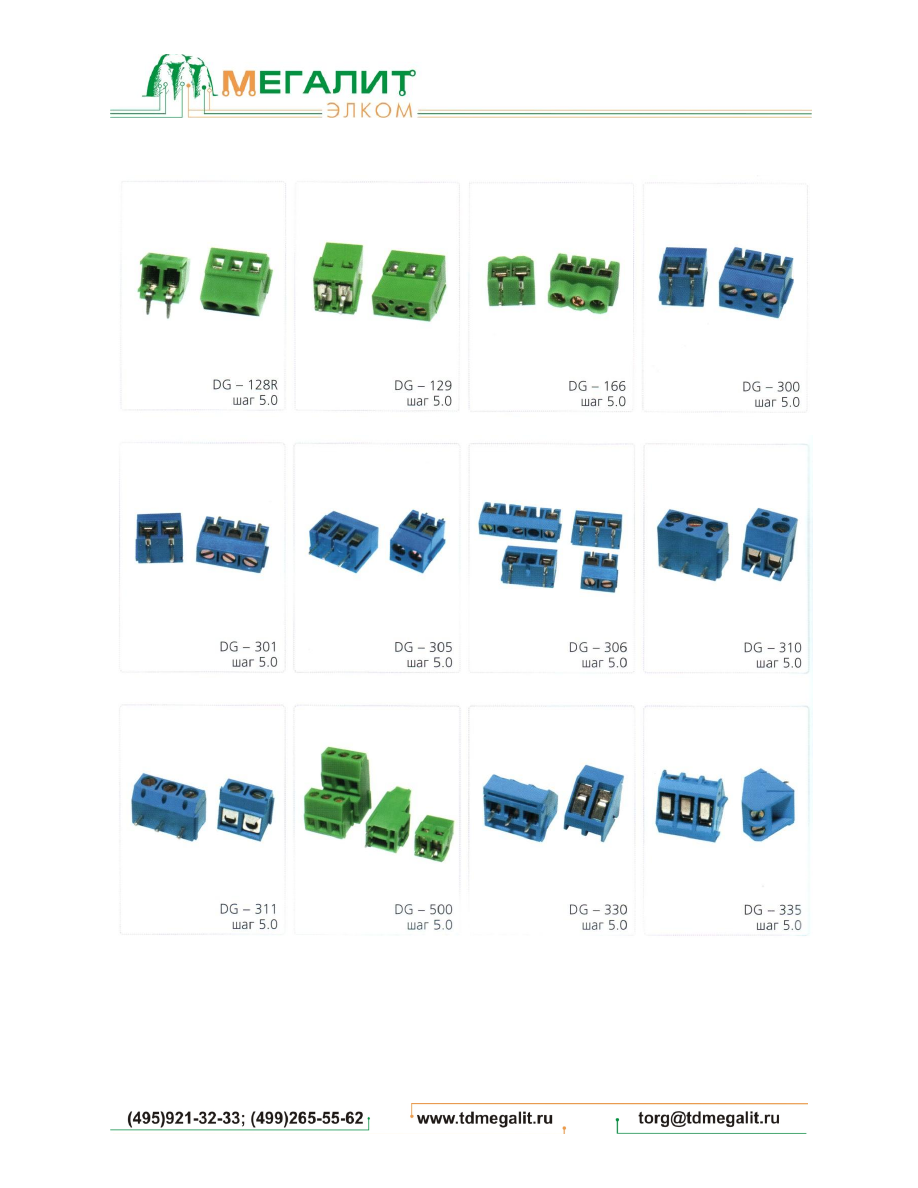

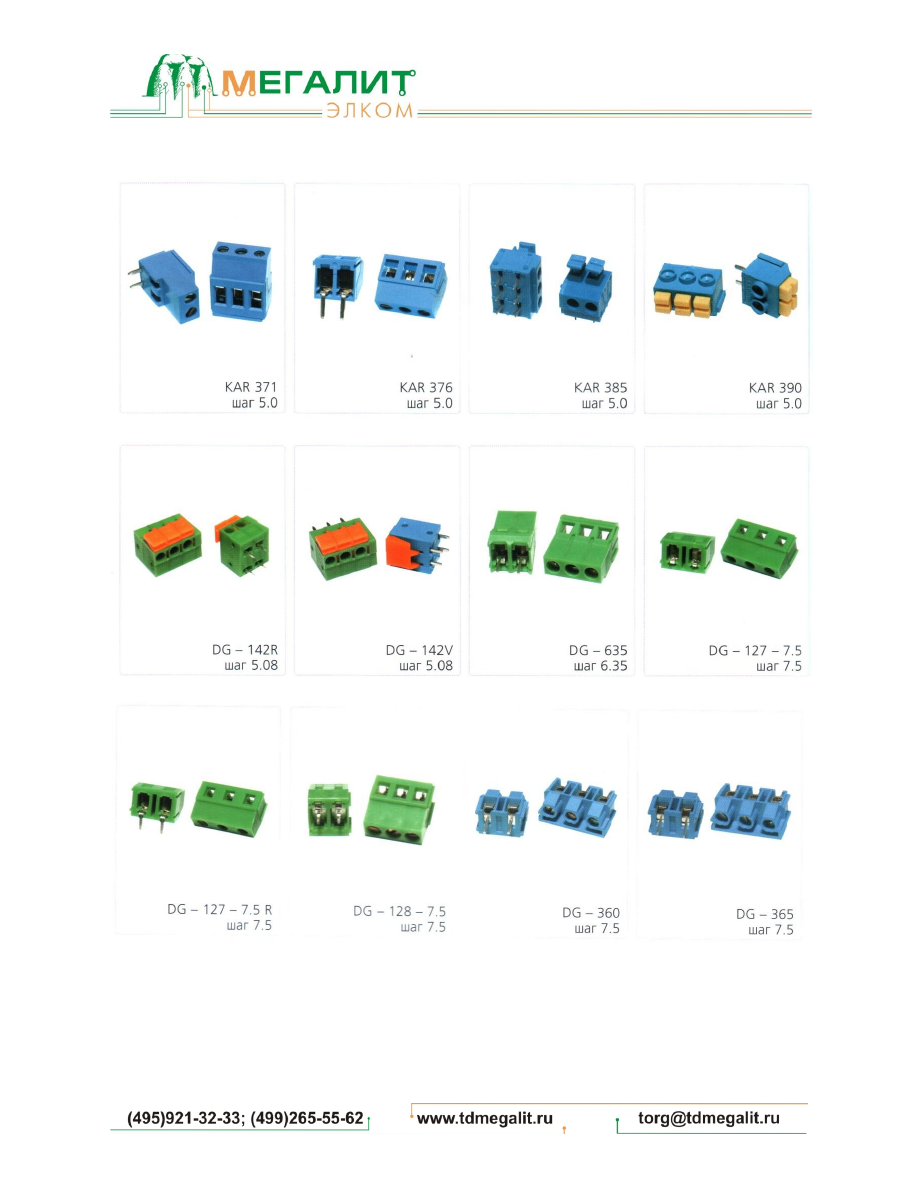

Клеммники
