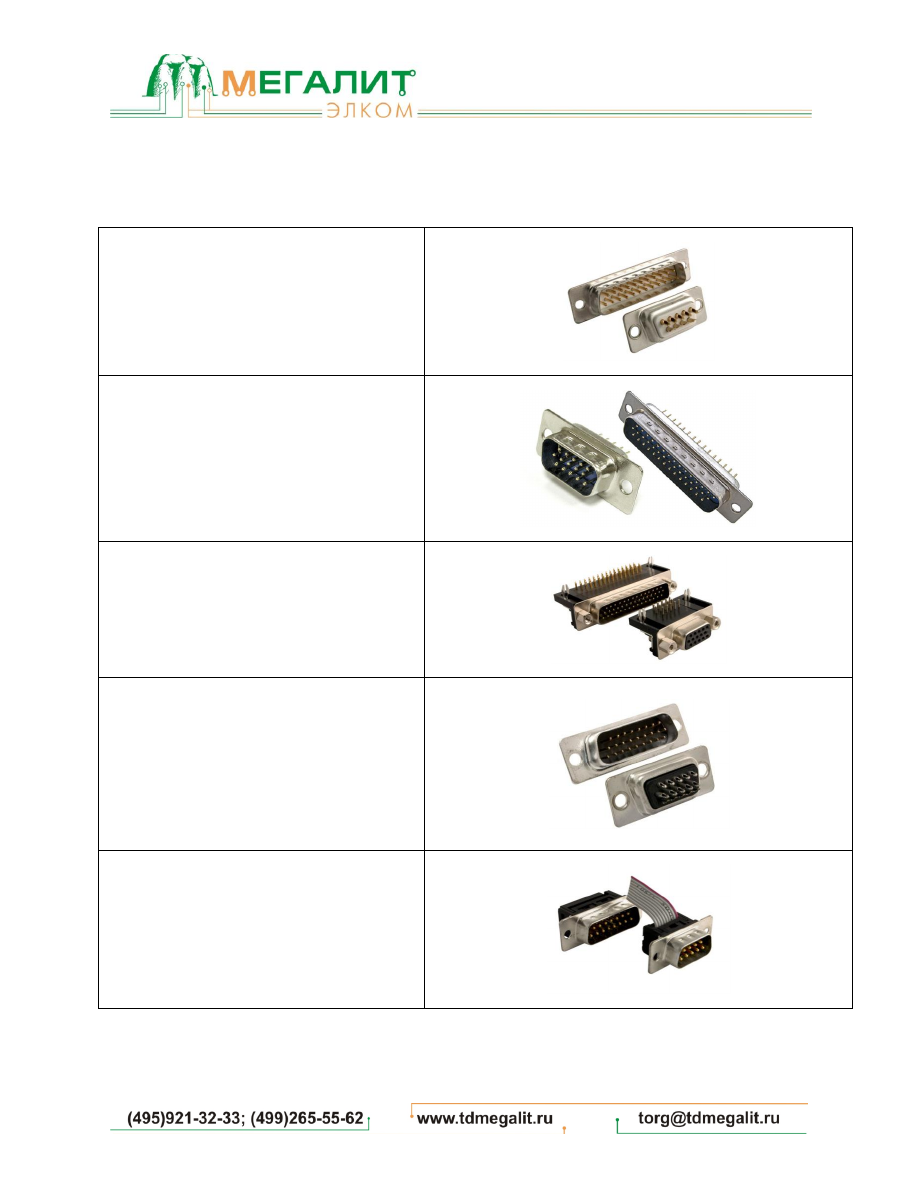

Разъемы стандарта D-SUB, двухрядные, в
металлическом корпусе для навесного
монтажа. Могут устанавливаться на блок, в
пластиковый либо металлический корпус.
Используются очень широко в компьютерах
(COM , LPT).

DHB

Разъемы стандарта D-SUB, трѐх рядные,
высокой плотности на плату. Отдельной
модели корпуса для этой группы разъѐмов
не существует. DHB 15 устанавливается в
корпус DP-9c, DHB-26 в корпус DP-15c
и.т.д...

DHR

Разъемы стандарта D-SUB, трѐх рядные,
высокой плотности, для монтажа в плату
под углом 90 градусов. Используются
очень широко в компьютерах (VGA, SVGA)

DHS

Разъемы стандарта D-SUB, трѐх рядные,
высокой плотности, для навесного
монтажа. Могут устанавливаться на блок, в
пластиковый либо металлический корпус.
Отдельной модели корпуса для этой
группы разъѐмов не существует. DHS 15
устанавливается в корпус DP-9c, DHS-26 в
корпус DP-15c и.т.д... Используются в
компьютерах (VGA, SVGA).

Разъемы стандарта D-SUB, двухрядные,
для наколки на ленточный кабель AWG#28.
Могут устанавливаться на блок, в
пластиковый либо металлический корпус.
Используются очень широко в компьютерах
(COM , LPT)

DPS

Разъемы стандарта D-SUB, двухрядные, в
металлическом корпусе для вертикального
монтажа в плату. Отличаются от разъѐмов
DB

только формой вывода (в плату).

Используются очень широко в компьютерах
(COM , LPT).

DRB-A

Разъемы стандарта D-SUB, двухрядные, с
шагом контактов 2.77 мм. в пластмассовом
корпусе с металлическим фланцем для
монтажа в плату под углом 90 градусов.
Используются очень широко в компьютерах
(COM , LPT).
Расстояние от первого ряда контактов до
фланца — 8.1 мм (тип А — "7.2") или 10.3
мм. (тип B — "9.4").

DRB-B

Разъемы стандарта D-SUB, двухрядные, в
пластмассовом корпусе с металлическим
фланцем для монтажа в плату под углом
90 градусов. Используются очень широко в
компьютерах (COM , LPT).
Расстояние от первого ряда контактов до
фланца — 9.4 мм.

Корпуса для разъѐмов D-SUB и
CENTRONIC

Для D-SUB: С короткими (DP) и длинными
(DPT

) крепѐжными винтами,

металлизированные (DN) и металлические
(DM

), для использования плоского

ленточного шлейфа (DF), переходники
(DP).
Для CENTRONIC — DC

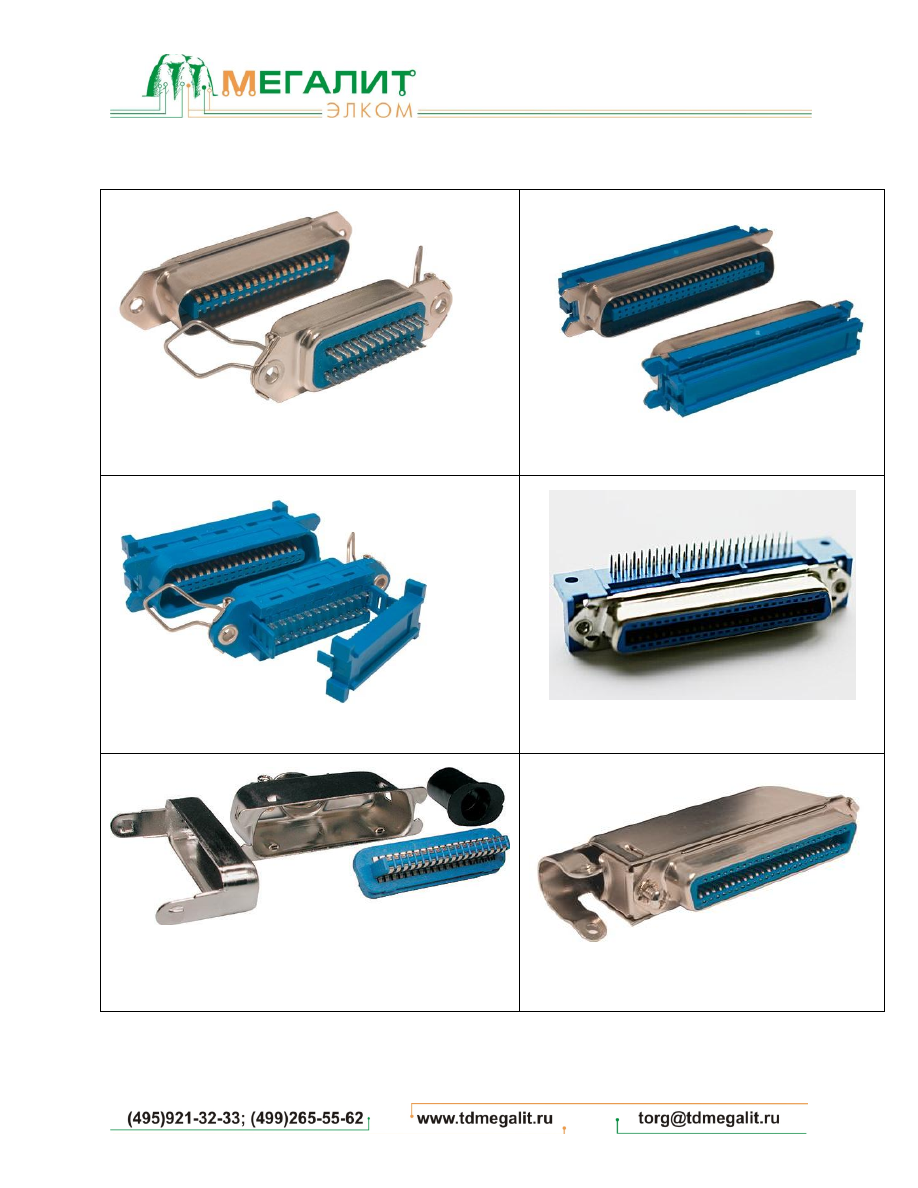

Разъѐмы CENTRONICS, TELCO

CENC

CENIC

CENI

CENR

CENS

TELCO

Панели для микросхем

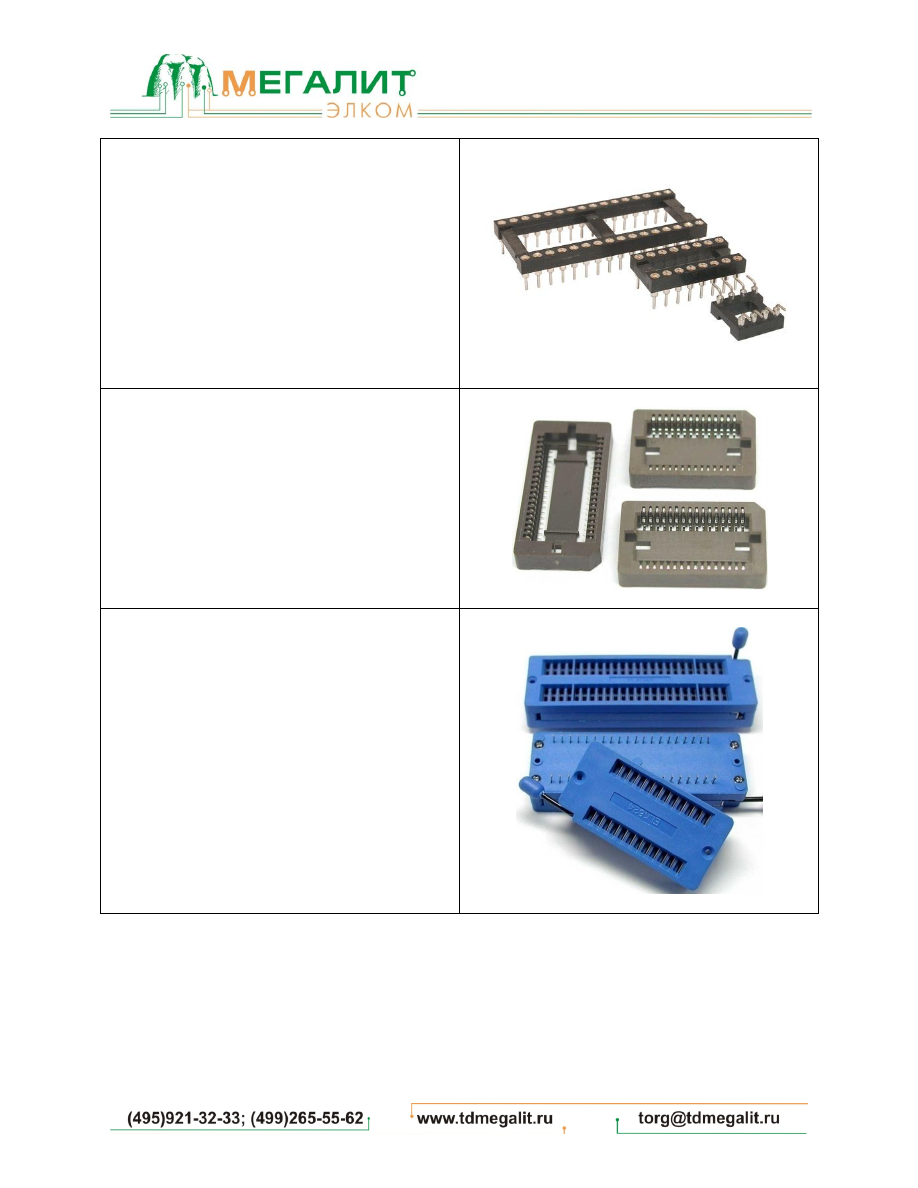

Панели стандарта DIP

— шаг 1.778 мм.

Расстояние между рядами ножек 15.24 мм
(ICSL

) и 7.62 мм (ICSS) . Контакт

лепестковый, Покрытие — олово поверх
никеля. Переходное сопротивление 0.02
Ом. Предельные характеристики : Ток — до
1А. Напряжение — 1000V./1мин

Панели стандарта PLCC

— шаг 1.27 мм.

PLCC

— монтаж в отверстия, PLSM —

поверхностный монтаж. Контакт
лепестковый. Покрытие — олово поверх
никеля. Переходное сопротивление 0.02
Ом. Предельные характеристики : Ток — до
1А. Напряжение — 500V./1мин.

Панели стандарта DIP

— шаг 2.54 мм.

Расстояние между рядами ножек 7.62 мм
(SCS

) и 15.24 мм (SCL). Контакт

лепестковый, Покрытие — олово поверх
никеля. Переходное сопротивление 0.02
Ом. Предельные характеристики: Ток — до
1А. Напряжение - 1000V./1мин.

Панели стандарта DIP

— шаг 2.54 мм.

Другое название — TRL и TRS. Расстояние
между рядами ножек 7.62 мм (TRS или
SCSM) и 15.2 мм (TRL или SCLM) . Контакт
цанговый, с золотым покрытием внутри
(0.25 мкм.). Переходное сопротивление
0.01 Ом. Предельные характеристики : Ток
— до 1А. Напряжение — 1000V./1мин.

Панели стандарта SOJ

— шаг 1.27 мм.

Контакт лепестковый. Покрытие — олово
поверх никеля. Переходное сопротивление
0.02 Ом.

SCZP Панели с нулевым усилием.

Панели зажимные, с нулевым усилием.
Стандарта DIP — шаг 2.54 мм.
Панель SCZP-48 универсальная, ее можно
использовать с любым DIP-корпусом от 8
до 48 контактов.

Разъемы стандарта IDC

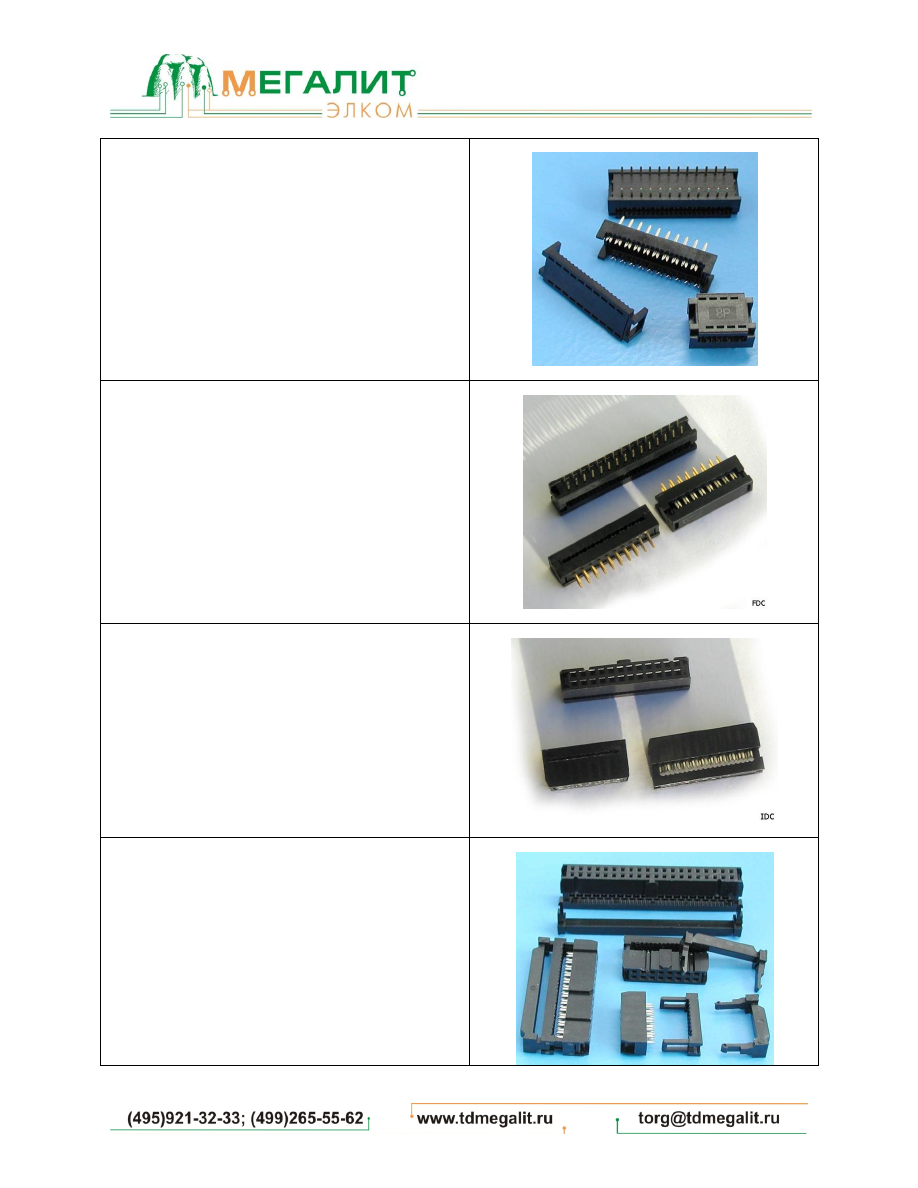

Вилки стандарта IDC на плату, прямые и
угловые. Шаг 2.54 мм. Расстояние между
рядами ножек 2.54 мм. Рабочие
характеристики: Ток 3А.(AC/DC); Напряжение
250 V. Температура -40/+105 C

BH-2

Вилки стандарта IDC на плату. Шаг 2.0 мм.
Расстояние между рядами ножек 2.0 мм.
Рабочие характеристики: Ток 3А.(AC/DC);
Напряжение 250 V. Температура -40/+105 C

DIP L

Переходник стандарта IDC. С плоского
шлейфа(AWG 28) на плату. Расстояние
между рядами ножек 15.24 мм. Рабочие
характеристики: Ток 3А.(AC/DC); Напряжение
250 V. Температура -40/+105 C

DIP S

Переходник стандарта IDC. С плоского
шлейфа(AWG 28) на плату. Расстояние
между рядами ножек 7.62 мм. Рабочие
характеристики: Ток 3А.(AC/DC); Напряжение
250 V. Температура -40/+105 C

FDC

Переходник стандарта IDC. С плоского
шлейфа(AWG 28) на плату. Расстояние
между рядами ножек 2.54 мм. Рабочие
характеристики: Ток 3А.(AC/DC); Напряжение
250 V. Температура -40/+105 C

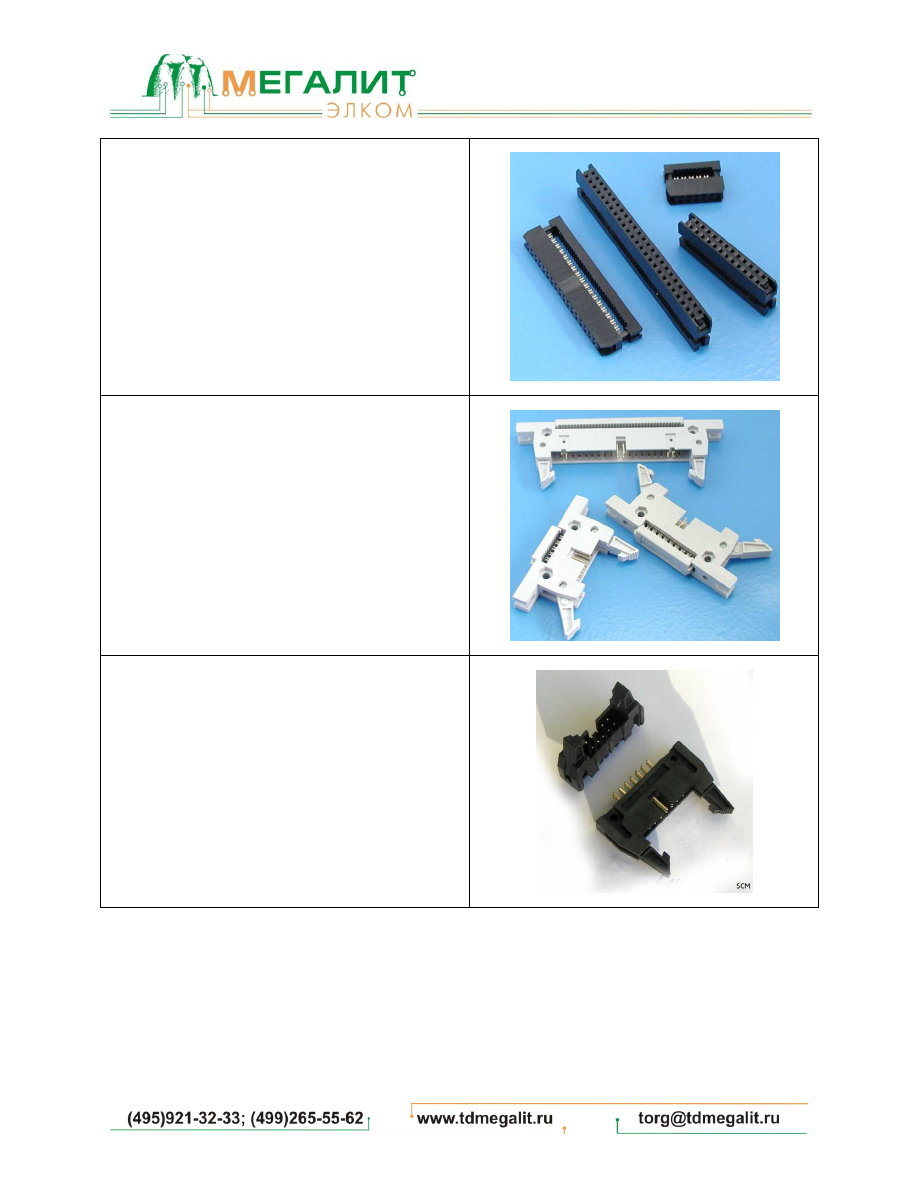

IDC

Гнездо стандарта IDC для наколки на
плоский кабель AWG 28 с шагом 1.27 мм.
Шаг разъѐма 2.54 мм. Расстояние между
рядами гнѐзд 2.54 мм. Рабочие
характеристики: Ток 3А.(AC/DC); Напряжение
250 V. Температура -40/+105 C

IDC (1.27mm)

Гнездо стандарта IDC для наколки на
плоский кабель с шагом 0.635 мм. Шаг 1.27
мм. Расстояние между рядами гнѐзд 2.54 мм.

IDC-2

Гнездо стандарта IDC для наколки на
плоский кабель. Шаг 2.0 мм. Расстояние
между рядами гнѐзд 2.0 мм. Рабочие
характеристики: Ток 3А.(AC/DC); Напряжение
250 V. Температура -40/+105 C

IDM

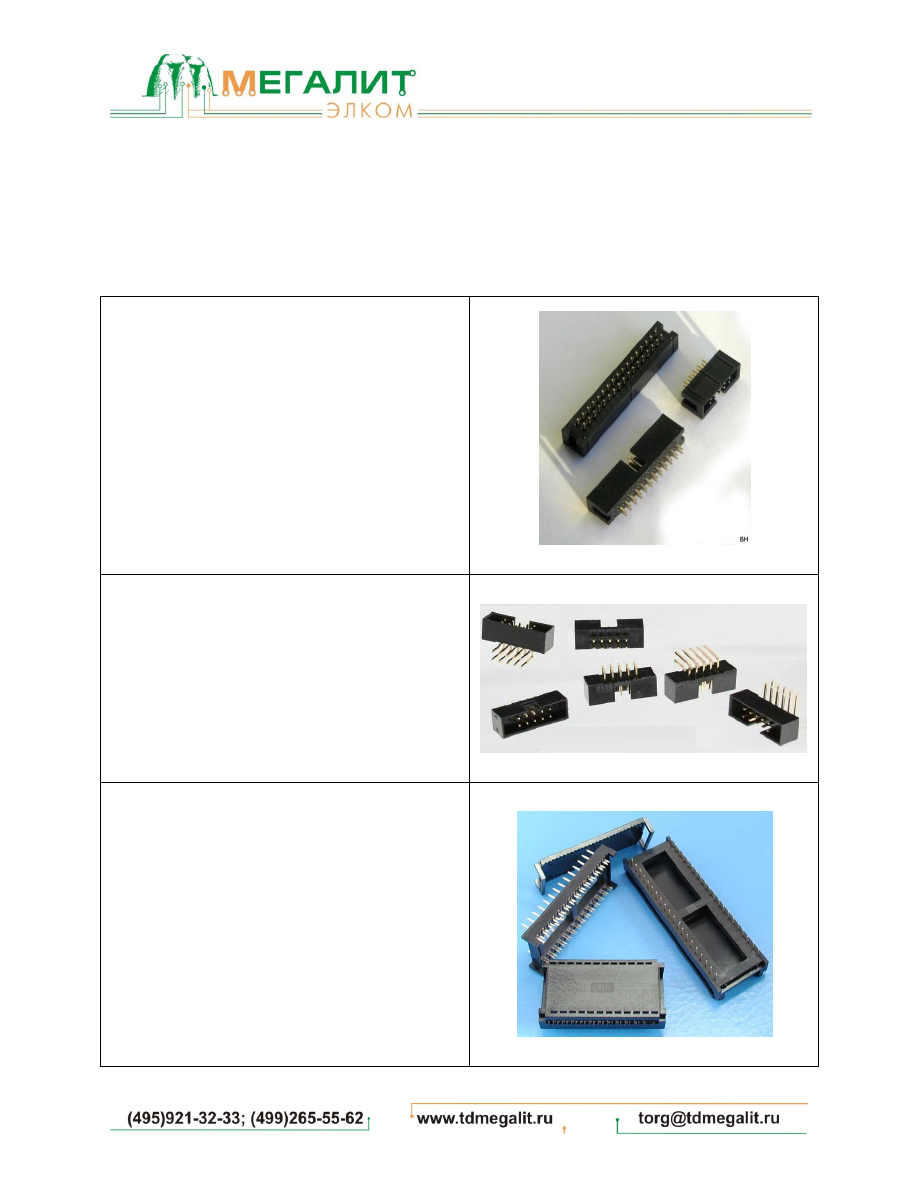

Вилки стандарта IDC для наколки на
кабель(AWG 28). Другое название-IDCC. Шаг
2.54 мм. Рабочие характеристики: Ток
3А.(AC/DC); Напряжение 250V. Температура
—0/+105 C

SCM

Вилки стандарта IDC на плату с боковыми
фиксаторами, прямые и угловые. Шаг 2.54
мм. Расстояние между рядами ножек 2.54
мм. Рабочие характеристики: Ток
3А.(AC/DC); Напряжение 250 V. Температура
-40/+105 C

Шлейф (Ленточный кабель)

Ленточный соединительный кабель.

— кабель с шагом 1.27мм для разъѐмов IDC. Сечение AWG#28 (0,08 мм2).

Намотан в катушки по 31 м.

RCB

— кабель с шагом 1.27мм для IDC. Сечение AWG#28 (0,08 мм2). Намотан в

катушки по 76 м.

RCC

— кабель с шагом 1.00 мм для IDC2. Сечение AWG#28 (0,08 мм2). Намотан в

катушки по 31 м. RRC - кабель с шагом 1.27мм. Сечение AWG#25 (0,16 мм2).
Намотан в катушки по 150 м.

Гнезда под сверхплоский кабель

Разъѐмы для пластиковой,
металлизированной ленты - в плату
прямые и угловые. Широко
используются для подключения
плѐночных клавиатур. Шаг 2.54 мм.
Ток до 1А. AC/DC. Напряжение до
200 V. Рабочая температура -
40/+105.

FPC

Разъѐмы для пластиковой,
металлизированной ленты - для
SMD монтажа параллельно к плате.
Широко используются для
подключения плѐночных клавиатур.
Шаг 1 и 0,5 мм. Рабочая температура
-40/+105.

DIP

переключатели - SWITCHES

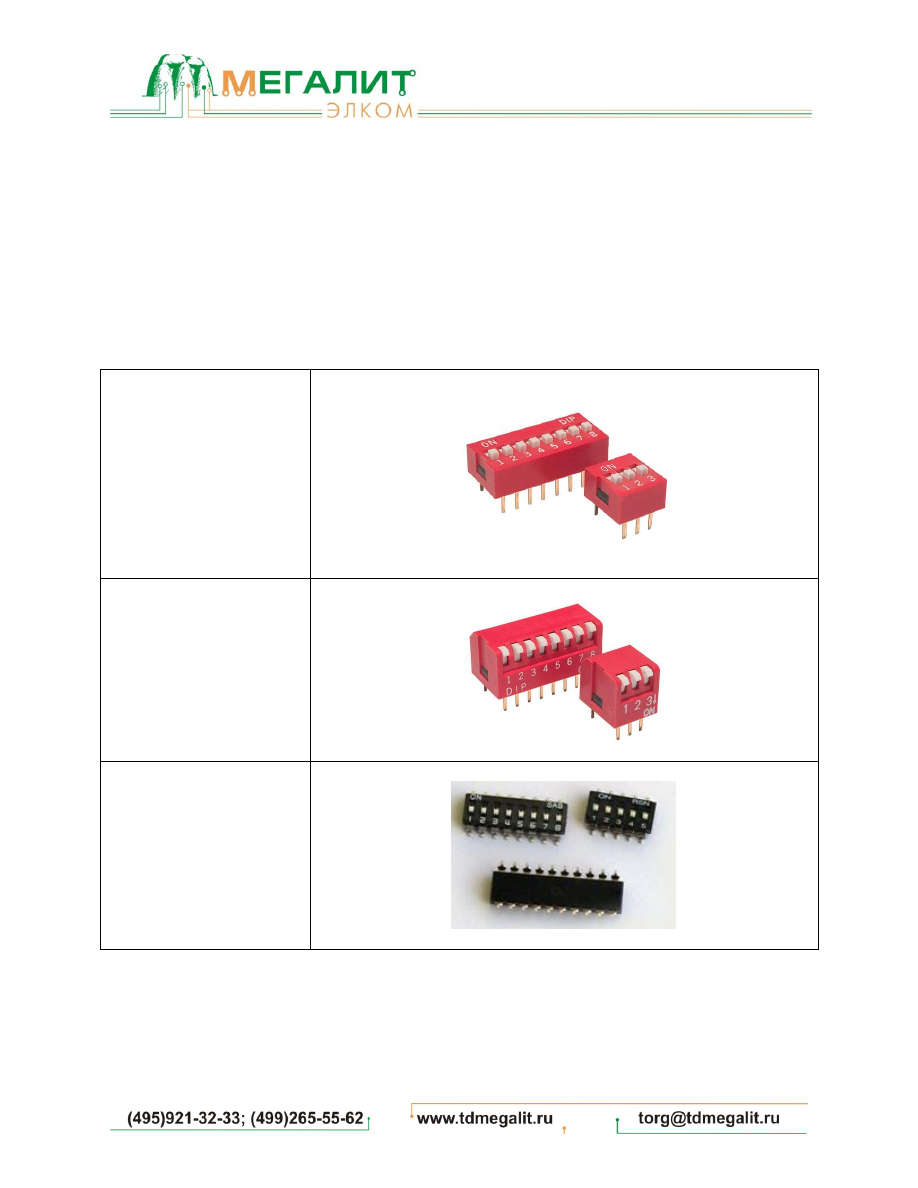

Переключатели DIP

. Аналог отечественного ВДМ.

Прямые DS (SWD-1)

угловые DP

(SWD-3)

SMD монтаж DT

Рабочие характеристики: расчитаны на 2000 переключений при 50мА, напряжение до 24V
на группу контактов. Коммутируемый ток - номинальный 50мА, максимальный - 100мА
(50V). Усилие при переключении: не более 200гр. Материал корпуса термопластический
полистирол, усиленный стекловолокном UL-94V-0.

Штыревые линейки и гнѐзда к ним

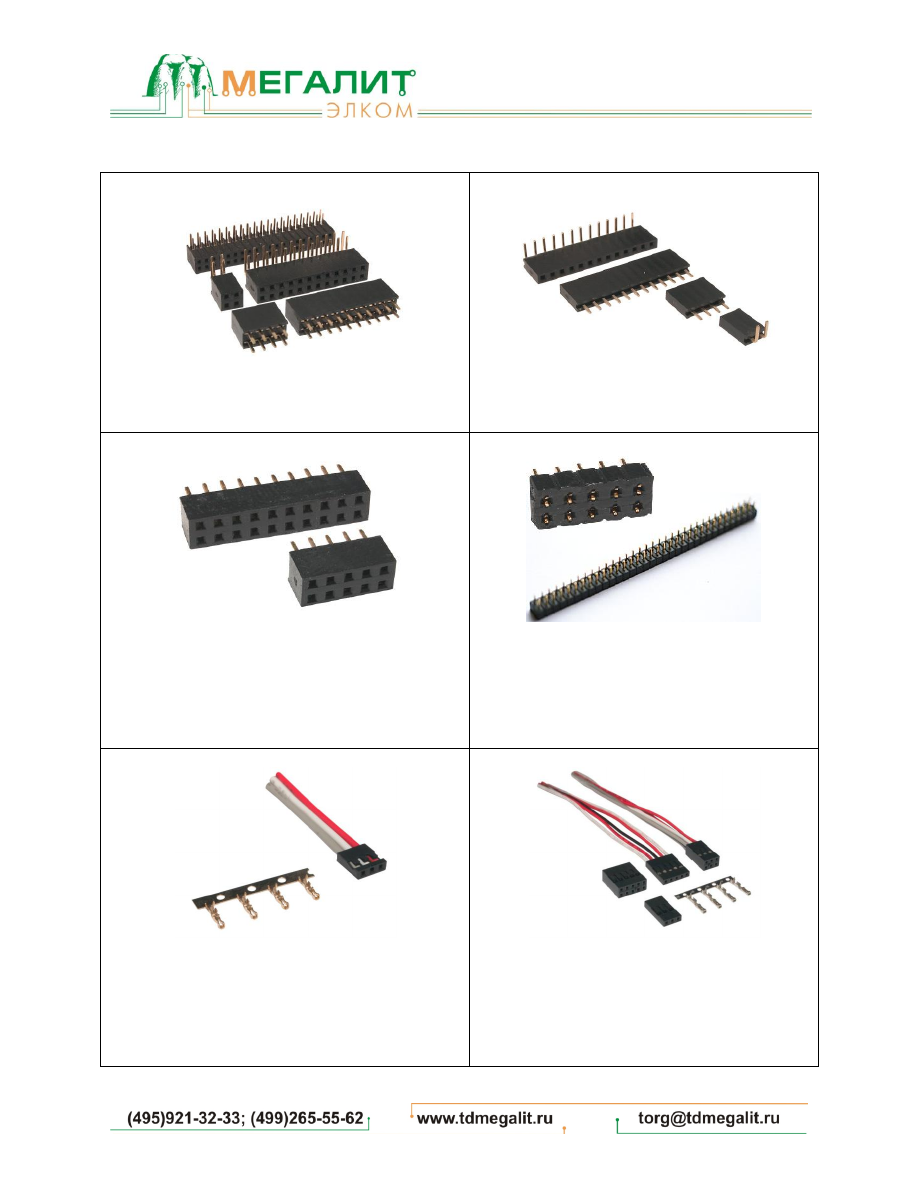

Гнезда в плату двухрядные, шаг 2.54 мм
PBD (PBD-R)

Гнѐзда в плату однорядные, шаг 2.54 мм
PBS

Гнѐзда в плату с шагом 2.0 мм
PBS-2 PBD-2

Гнезда в плату секционные, шаг 2.54 мм
PBDHH PBDHL PBSHH PBSHL

Гнезда для штырей PLS и PLD. Имеют технологические
надрезы по бокам как PLS и PLD. Легко разделяются на
гнѐзда с нужным количеством контактов. PBSHH имеют
высоту 5 мм., PBSHL — 3 мм.

Гнѐзда под обжим, шаг 2.0 мм
BLD-2 BLS-2

Гнѐзда для штыревых линеек под обжим на провод AWG
#22

—#32 (0.03 - 0.33 мм?). Характеристики: Ток — 2А.

Напряжение — 250V. AC/DC. Температура -25С°/+90C°,
материал Polyester UL94V-O.

Гнѐзда под обжим, шаг 2.54 мм
BLS BLD

Гнѐзда для штыревых линеек под обжим на провод AWG
#22

— #28 (0.08—0.33 мм?). Характеристики: Ток — 2.5 А.

Напряжение — 250V. AC/DC. Температура -25С°/+90C°,
материал Polyester UL94V-O.

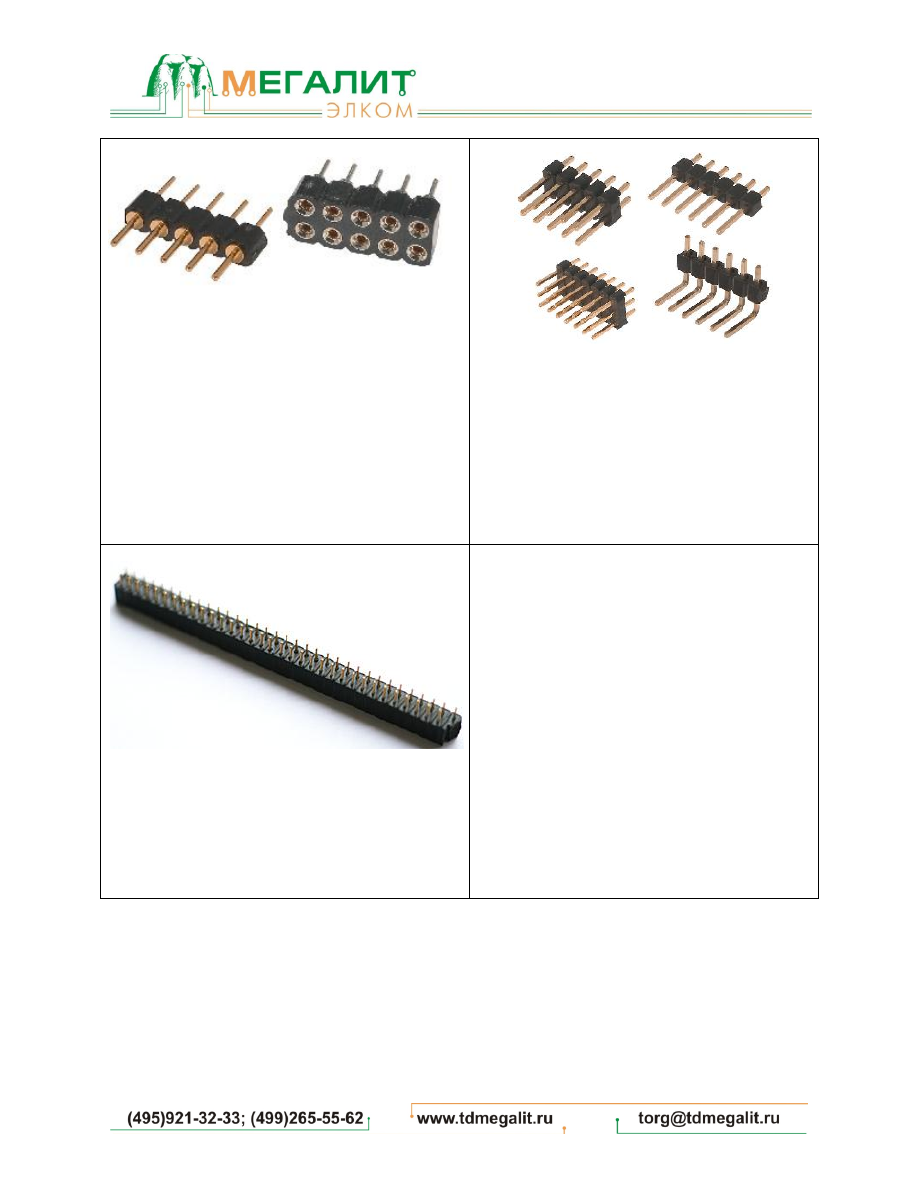

Цанговые штыри и гнѐзда в плату, шаг 2.54 мм
PBDM PBSM PSLM

Цилиндрические штыри и цанговые гнѐзда в плату к ним.
Цанговый контакт имеет повышенную площадь контакта,
значительный слой золота на контактирующих частях
разъѐма уменьшает переходное сопротивление и
увеличивает надѐжность контакта. И гнѐзда и штыри имеют
технологические надрезы с боков, благодаря чему их легко
разделять на изделия с нужным числом контактов. Рабочие
характеристики: ток 1А. DC, температура -55°С/+125°С
кратковременно 200°С — не более 5 секунд. Гнѐзда
допускают до 100 циклов использования.

Штыри в плату с шагом 2.54 мм
PLD PLH PLHD PLS

Штыри в плату четырехгранного сечения с золотым
покрытием, шаг 2.54 мм. Имеют технологические надрезы
по бокам, их можно разделять на изделия с нужным
числом контактов. Могут быть однорядными (PLS),
двухрядными (PLD) и трех рядными (PLT). Угловые
обозначаются буквой «R». Рабочие характеристики: ток —
1А. DC, температура -25°С/+85°С кратковременно 200°С
— не более 5 секунд.

Штыри в плату с шагом 2.0 мм
PLD2 PLS2

Штыри в плату четырехгранного сечения с
золотым покрытием, шаг 2.0 мм. Имеют
технологические надрезы по бокам, их можно
разделять на изделия с нужным числом
контактов. Могут быть однорядными (PLS2),
двухрядными (PLD2). Угловые обозначаются
буквой "R". Рабочие характеристики: ток 1А.
DC, температура -25°С/+85°С кратковременно
200°С — не более 5 секунд.

Штыри и гнѐзда в плату с шагом 1.27 мм
PBL PLL PLLD

Штыри в плату четырехгранного сечения с золотым
покрытием (PLL) и гнѐзда в плату к ним (PBL), шаг 1,27 мм.
Штыри и гнѐзда имеют технологические надрезы по бокам, их
можно разделять на изделия с нужным числом контактов.
Могут быть однорядными (1x), двухрядными (2x). Угловые
обозначаются буквой «R».

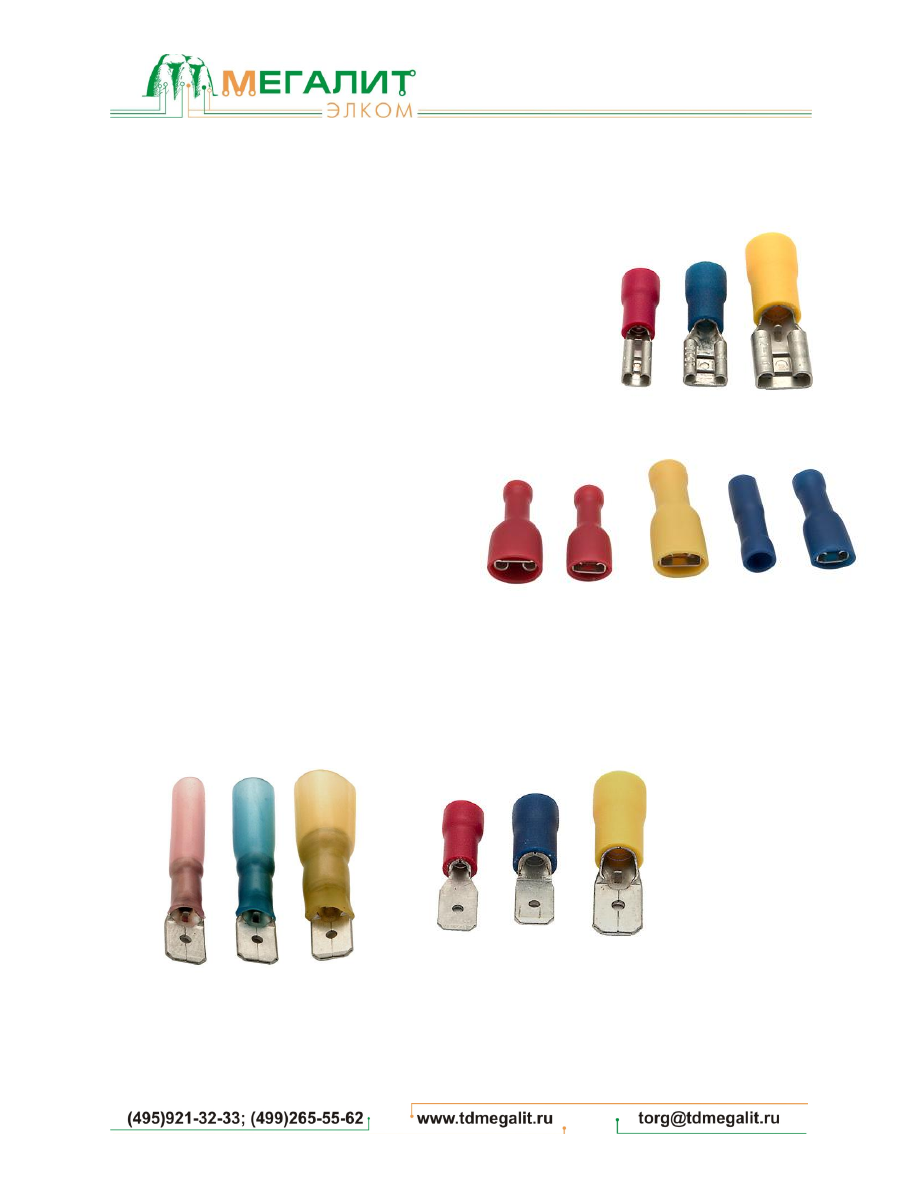

Клеммы и наконечники

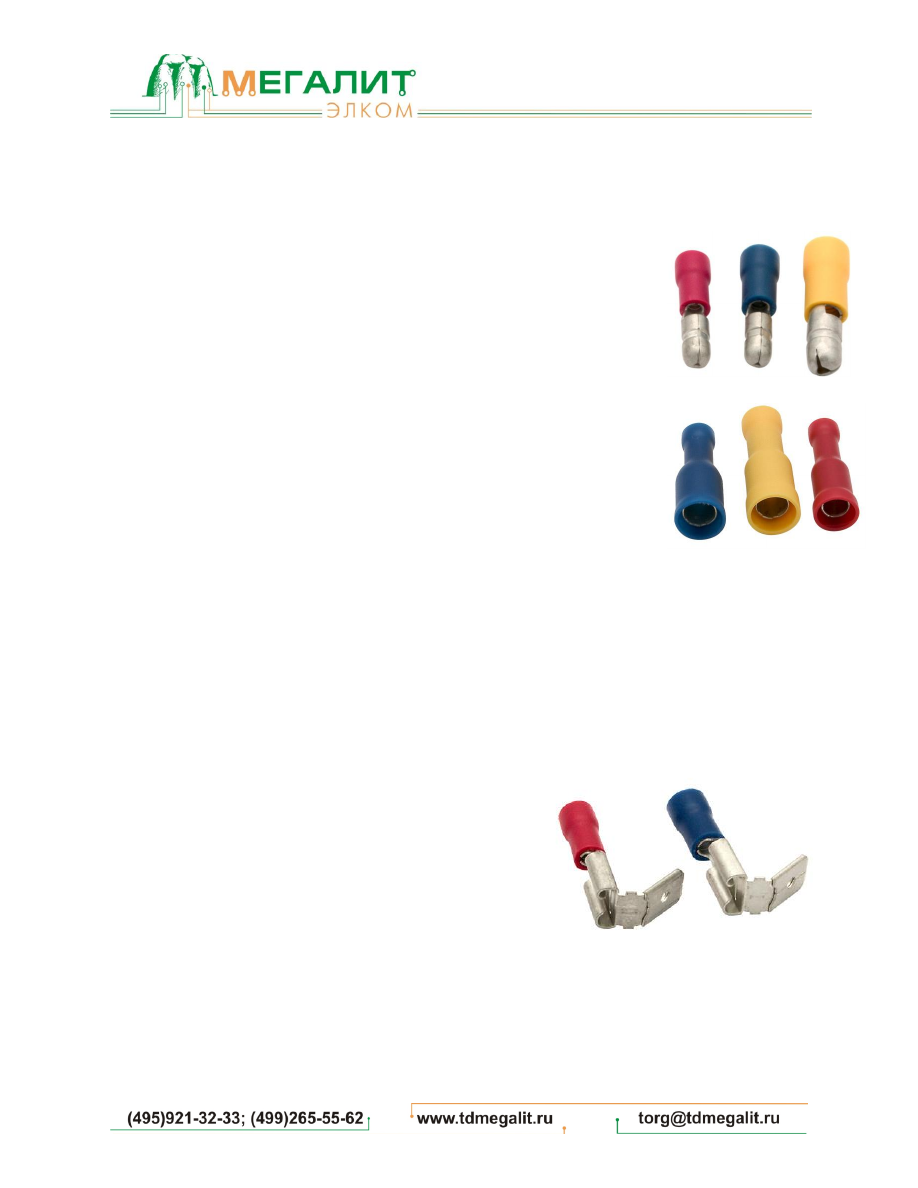

Клемма - цилиндр

Предназначены  для  обжима  на  провод.  Имеют  большую  площадь  контакта
по  сравнению  с  ножевыми  клеммами.  Широко  используются  в  автомобиле:
подключение  акустики,  разнообразных  сервоприводов,  и.т.д...  Материал  —
лужѐная медь.

Система обозначений состоит из четырѐх групп: (1) BD - (2) 1 - (3) 5 - (4) V.

«BD» — гнѐзда под обжим. «RE» — штыри под обжим.

Форм-фактор: «1» — 0.5~1.5 мм

, ток 10А., цвет — красный. «2» —

1,5~2.5 мм

, ток 15А., цвет - синий. «5» — 4~6 мм

, ток 24 А., цвет —

жѐлтый.

Диаметр штыря либо внутренний диаметр гнезда в миллиметрах.

Тип изолятора: «H» — термоусадка. «V» — винил (PVC). «A» —
нейлон.

Клемма ножевая-переходник

Предназначены для обжима на провод. Ножевая клемма типа «мама» имеющая дополнительный
отвод в виде ножевой клеммы «папа».

Могут применяться для подключения отводов в цепи. Своего рода «тройник». Материал —
лужѐная медь. Изолятором закрыт лишь "хвост" разъѐма.

Система обозначений состоит из четырѐх групп: (1) PB - (2) 1 - (3) 4.8 - (4) V.

«PB» — название группы.

Форм-фактор: «1» — 0.5~1.5 мм

, ток 10А., цвет —

красный. «2» — 1,5~2.5 мм

, ток 15А., цвет —

синий. «5» — 4~6 мм

, ток 24 А., цвет — жѐлтый.

Ширина ответной ножевой клеммы в миллиметрах.

Тип изолятора: «H» — термоусадка. «V» — винил
(PVC). «A» — нейлон.

Клеммы ножевые - "мамы"

Предназначены для обжима на провод. Ножевая клемма типа «мама».

Могут быть разной ширины, иметь разный изолятор, могут быть
изолированы полностью, иметь изолятор только на «хвосте» либо
совсем его не иметь. Используются для быстрого соединения-
разъединения проводников. Материал — лужѐная латунь.

Маркировка состоит из четырѐх основных групп и признаков: (1) PB
- (2) 1 - (3) 4.8 - (4) V

«F» — название группы.

Форм-фактор (входящий проводник): «1» — 0.5~1.5 мм

, ток

10А., цвет — красный. «2» — 1,5~2.5 мм

, ток 15А., цвет —

синий. «5» — 4~6 мм

, ток 24 А., цвет — жѐлтый.

Ширина ответной ножевой клеммы в
миллиметрах.

Тип изолятора: «H» — термоусадка. «V»
— винил (PVC). «A» — нейлон.

Признаки (добавляются в конец названия):
«F» — разъѐм полностью закрыт
изолятором. «QD» — широкий вход для
проводника. «QC» — зауженный вход для
провода. «C» — далеко выступающий
изолятор (актуально для термоусадки)

Клеммы ножевые - "папы"

Предназначены для обжима на провод. Ножевая клемма типа «папа». Имеют туже систему
обозначения, как и ответные к ним ножевые разъѐмы типа «мама»

содержание .. 1 2 ..
