Гусеничный экскаватор Hyundai R380LC-9SH. Руководство - часть 3

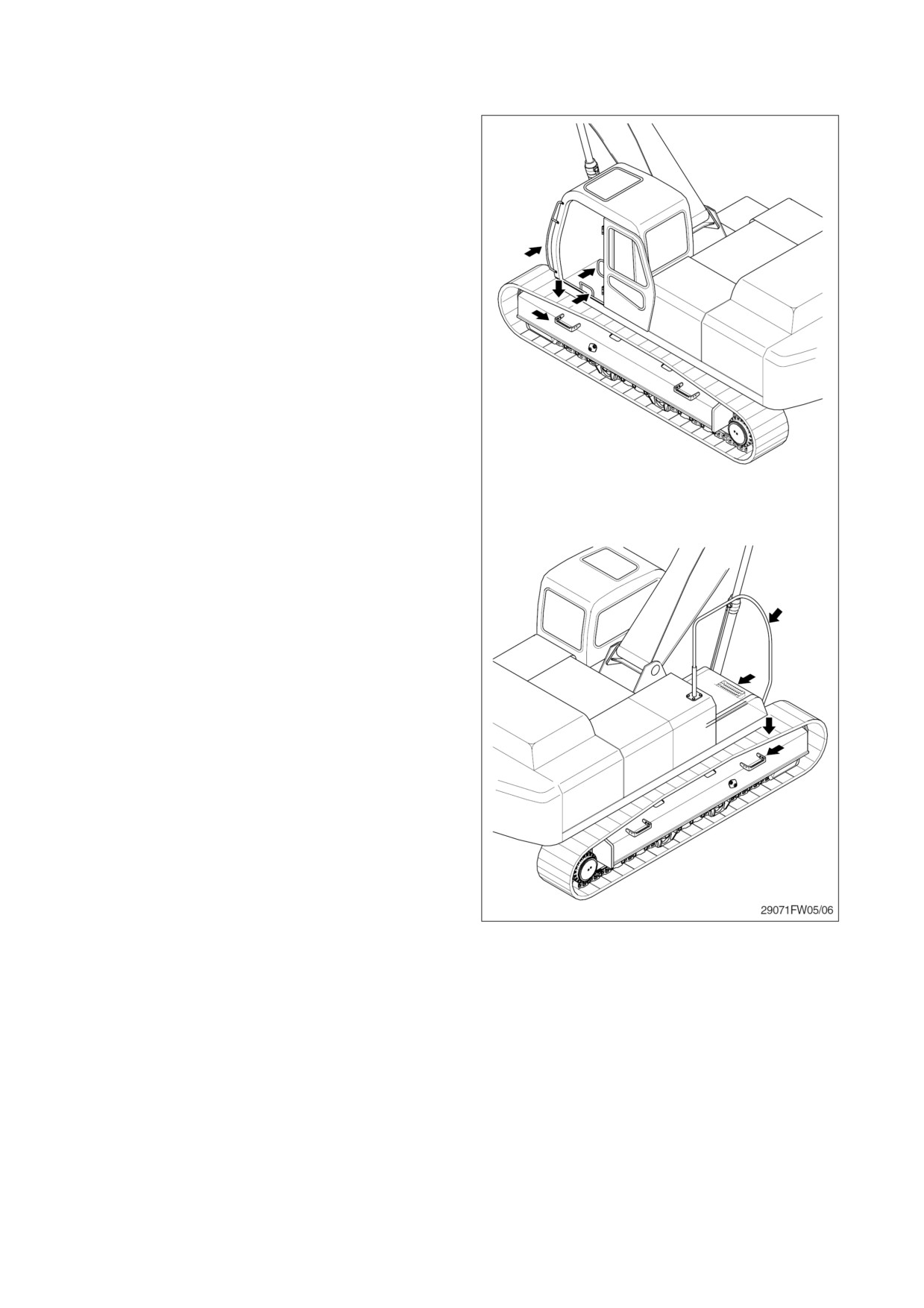

ПОСАДКА НА ЭКСКАВАТОР И ВЫХОД ИЗ
ЭКСКАВАТОРА
Никогда не запрыгивайте и не спрыгивайте с
экскаватора.
Садитесь на экскаватор и сходите с экскаватора
всегда лицом к нему. При этом используйте
поручни, ступеньки на экскаваторе и гусеничной
раме, гусеничные траки. Дополнительную
ступеньку можно установить, если машина имеет
широкие траки. В этом случае свяжитесь с
дистрибьютором HYUNDAI.
Не держитесь за рычаги управления при посадке
на экскаватор или выхода из экскаватора.
Для безопасности опирайтесь как минимум на
три тачки
(руки, ноги), используя поручни,
ступеньки или гусеничные траки.
Всегда очищайте поручни, ступеньки и
гусеничные траки от масла или грязи. Если они
повреждены, почините их и затяните все
ослабившиеся болты.
Если при посадке или сходе с экскаватора Вы
держитесь за ручку дверцы, откройте дверцу и
надежно закрепите ее в открытом положении. В
противном случае дверца может внезапно
двинуться, и Вы потеряете равновесие и
упадете.
ПРИСУТСТВИЕ ПАССАЖИРОВ В МАШИНЕ
ЗАПРЕЩЕНО
Пассажиры машины подвержены получению
травм в результате удара различными
предметами и выпадения из машины.
В машине допускается присутствие только
оператора.
Присутствие
пассажиров
запрещено.
1-13

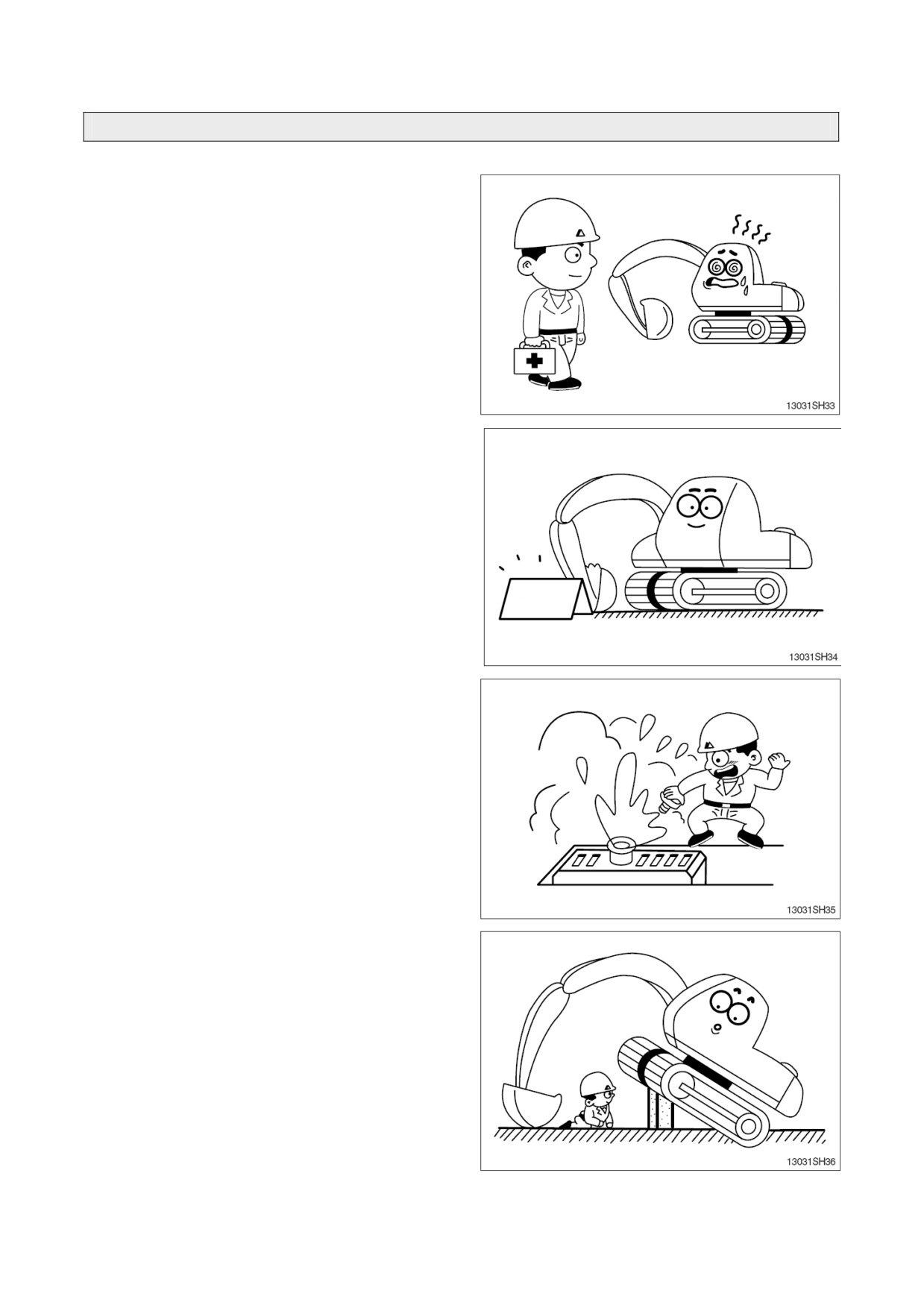

3. ВО ВРЕМЯ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Немедленно остановите двигатель при
обнаружении
каких-либо
неисправностей
машины.
Немедленно выясните причину неисправности,
как-то вибрация, перегрев или неисправность
прибора, а затем устраните эту неисправность.
Припаркуйте машину на плоской площадке и
отключите двигатель для проведения инспекции
и ремонтных работ. Поставьте соответствующую
табличку рядом с машиной, показывающую, что
машина находится в неработоспособном
состоянии (Уберите из машины ключ зажигания).
Во время проведения работ по техническому
обслуживанию необходимо быть особенно
Выполняется
внимательным.
Могут
потребоваться
проверка
дополнительные ограждения и средства защиты
при обслуживании отдельных деталей и узлов.
Не снимайте крышку радиатора с горячего
двигателя. Открывайте крышку после того, как
двигатель охладится ниже 50°С (122°F).
В противном случае Вы можете получить травму
от брызг или пара горячей охлаждающей
жидкости.
Не производите работ под машиной.
При выполнении работ под машиной, ковшом
или рычажным механизмом при поднятом ковше
необходимо установить под ковш и/или
рычажный механизм надежные опоры.
1-14

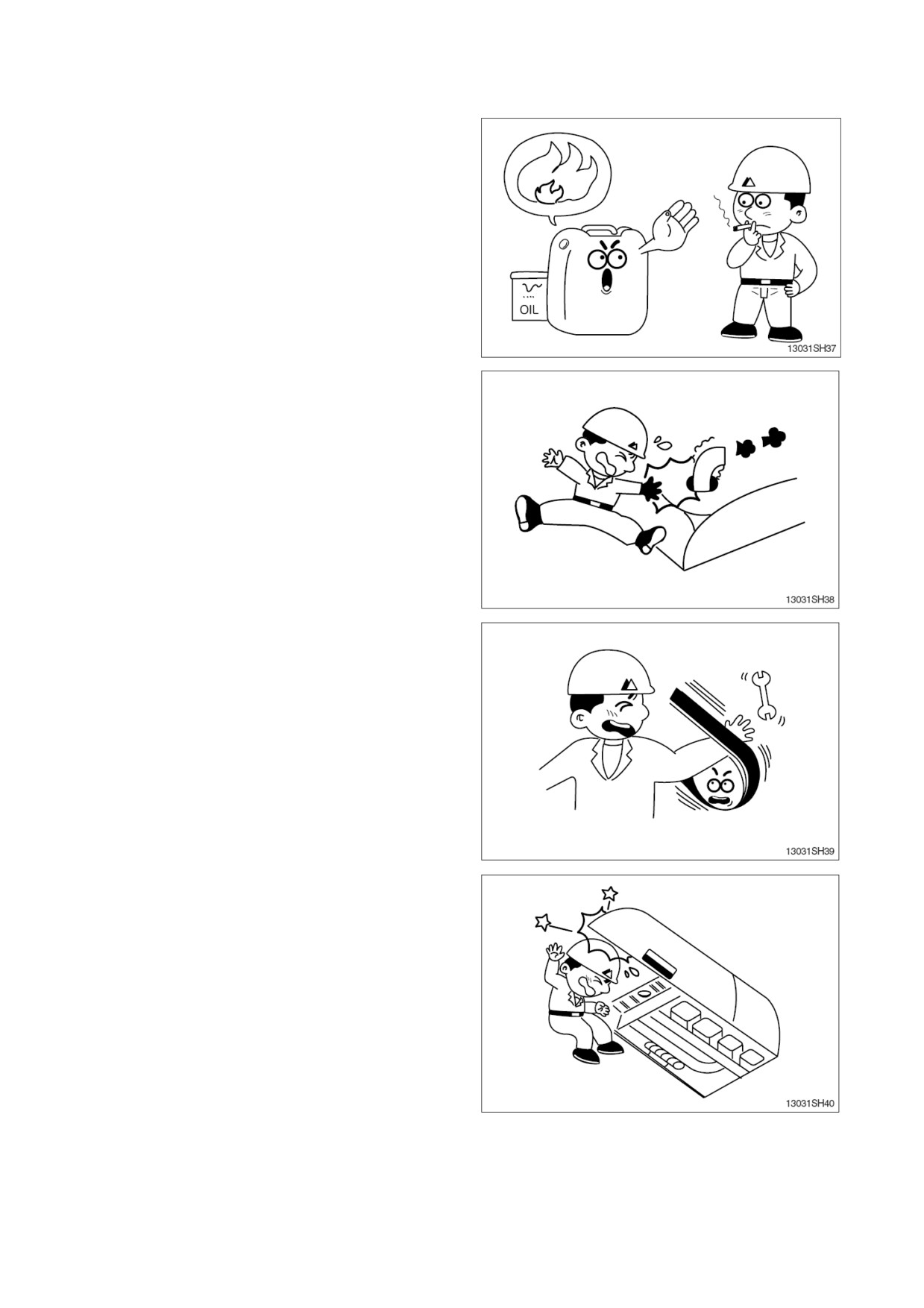

Топливо и масло - горючие жидкости.
Храните их в сухом прохладном месте, вдали от
открытого огня.
Не дотрагивайтесь до выхлопной трубы, так как
это может привести к серьезному ожогу.
Не открывайте капот двигателя при работающем
двигателе.
При техническом осмотре двигателя будьте
осторожны, чтобы не удариться о края крышки.
1-15

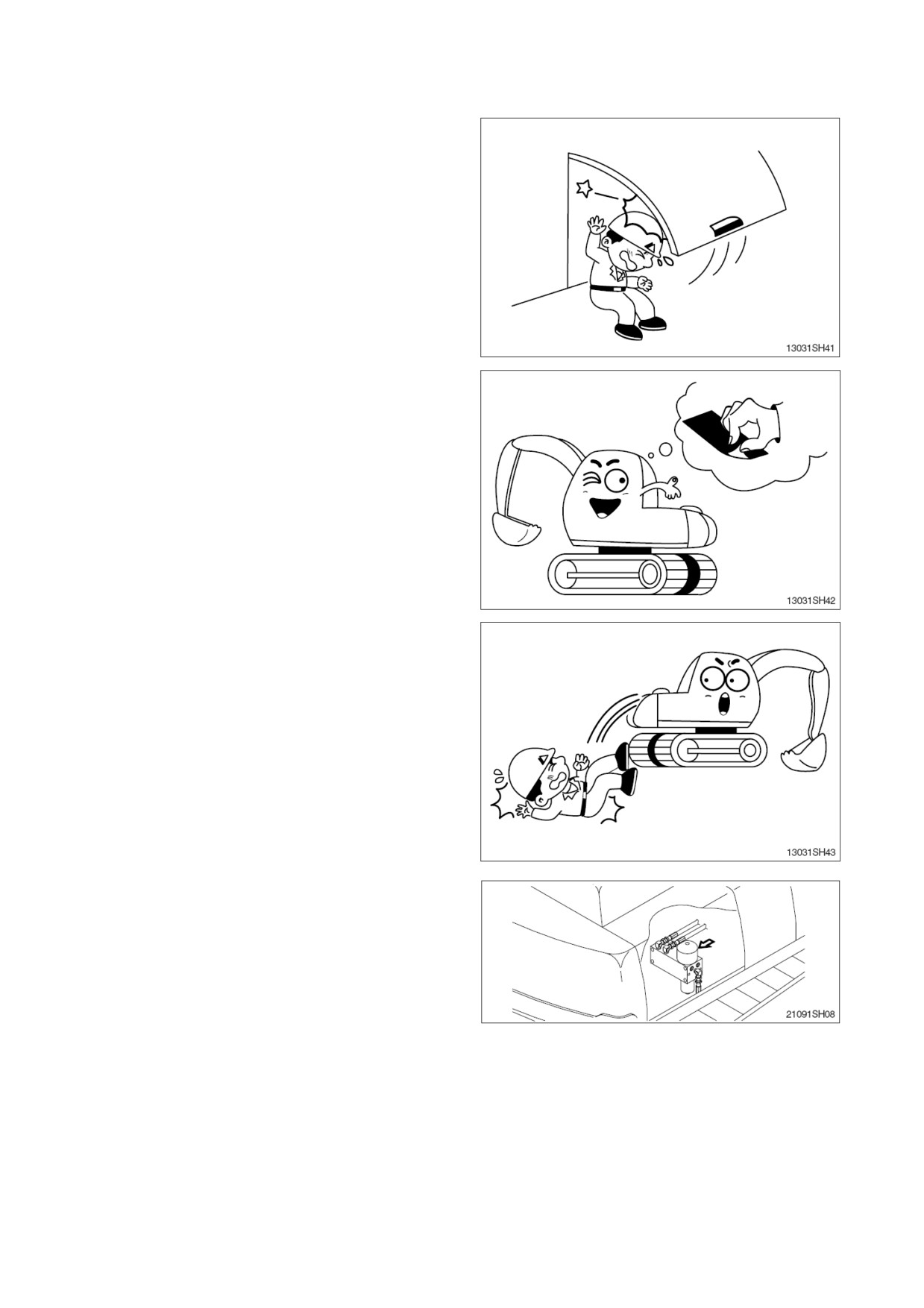

Будьте осторожны, так как переднее окно может
быстро закрыться.
Убедитесь, что опора стоит прочно при открытой
боковой двери.
Будьте осторожны, так как открытая боковая
дверь может быть закрыта внешней силой, такой
как сильный ветер.
Наклейки противоскольжения должны быть
заменены в случае их износа или утери.
Необходимо удалить масло, воду, смазку и пр.
Когда Вы работаете на верхней раме, производя
техническое обслуживание двигателя и/ или
других компонентов, будьте осторожны, чтобы не
поскользнуться и не упасть.
ГАЗ ПОД ВЫСОКИМ ДАВЛЕНИЕМ
В машине содержится газ под высоким
давлением.
Чтобы избежать взрыва и травм персонала, не
приближайтесь к огню, не производите рядом с
машиной работ по сварке и сверлению.
Сбросьте давление перед сливом жидкостей.
ПОДЪЕМНЫЕ УШКИ МОГУТ СЛОМАТЬСЯ
При подъеме бака, содержащего жидкость,
подъемные ушки или бак могут повредиться и
привести к травматическим случаям персонала.
Перед подъемом бака слейте из него всю
жидкость.
1-16

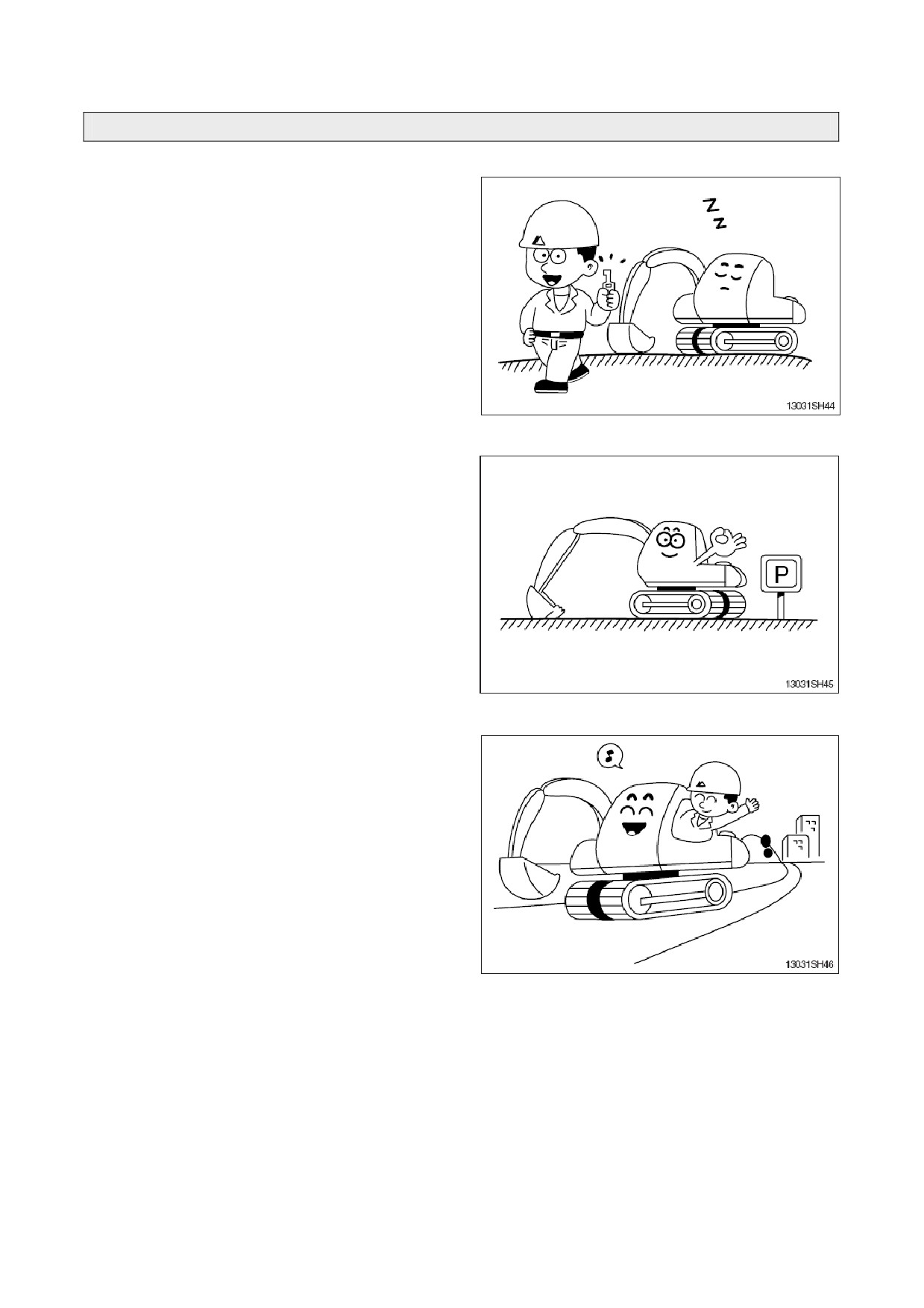

4. ПАРКОВКА
Оставляя машину на месте парковки, опустите
ковш полностью на землю и переведите рычаг
безопасности в положение парковки, а затем
вытащите ключ.
Надежно заприте дверь кабины.
Паркуйте машину на плоском и безопасном
месте.
Мы надеемся, что соблюдая все вышеуказанные
правила безопасности, Вы сможете легко и
безопасно работать на данной машине. Для
безопасной эксплуатации, соблюдайте все
правила техники безопасности.
1-17
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

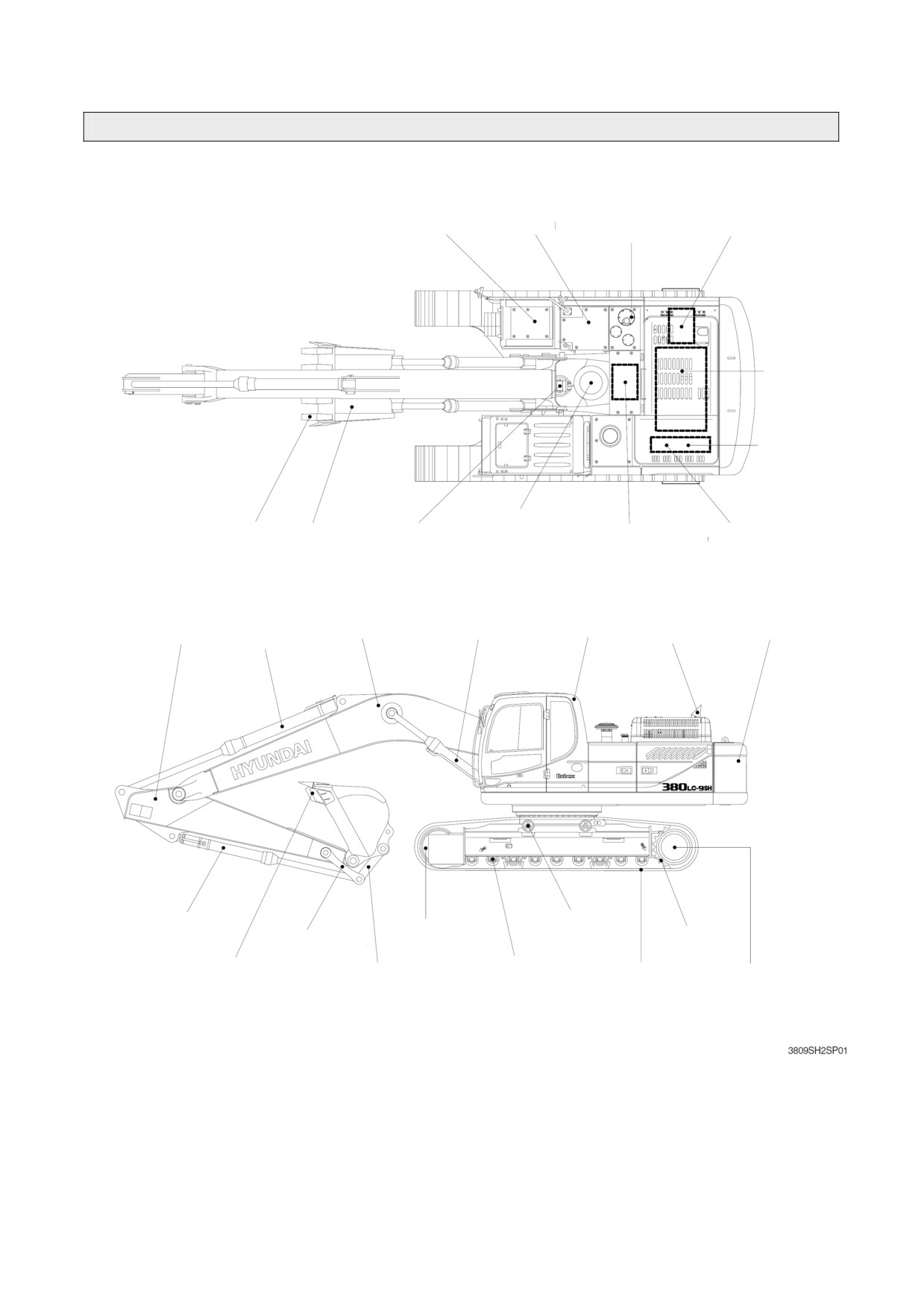

1. ОСНОВНЫЕ ЭЛЕМЕНТЫ
Топливный
Бак с
Аккум. ящик
бак
гидравлической
Главный насос
жидкостью
Двигатель
Маслоохладит
ель
Мотор привода
Поворотный
поворота
Главный
Зуб
Ковш
Радиатор
шарнир
распределительный
клапан
Гидроцилиндр
Стрела
Гидроцилиндр
Кабина
Глушитель
Противовес
Рукоять
рукояти
стрелы
Гидроцилиндр
Несущий
Натяжной
ковша
каток
Звездочка
Соединительная
ролик
тяга
Боковой нож
Опорный
Соединительный
Гусеница
Ходовой двигатель
каток
шток
2-1

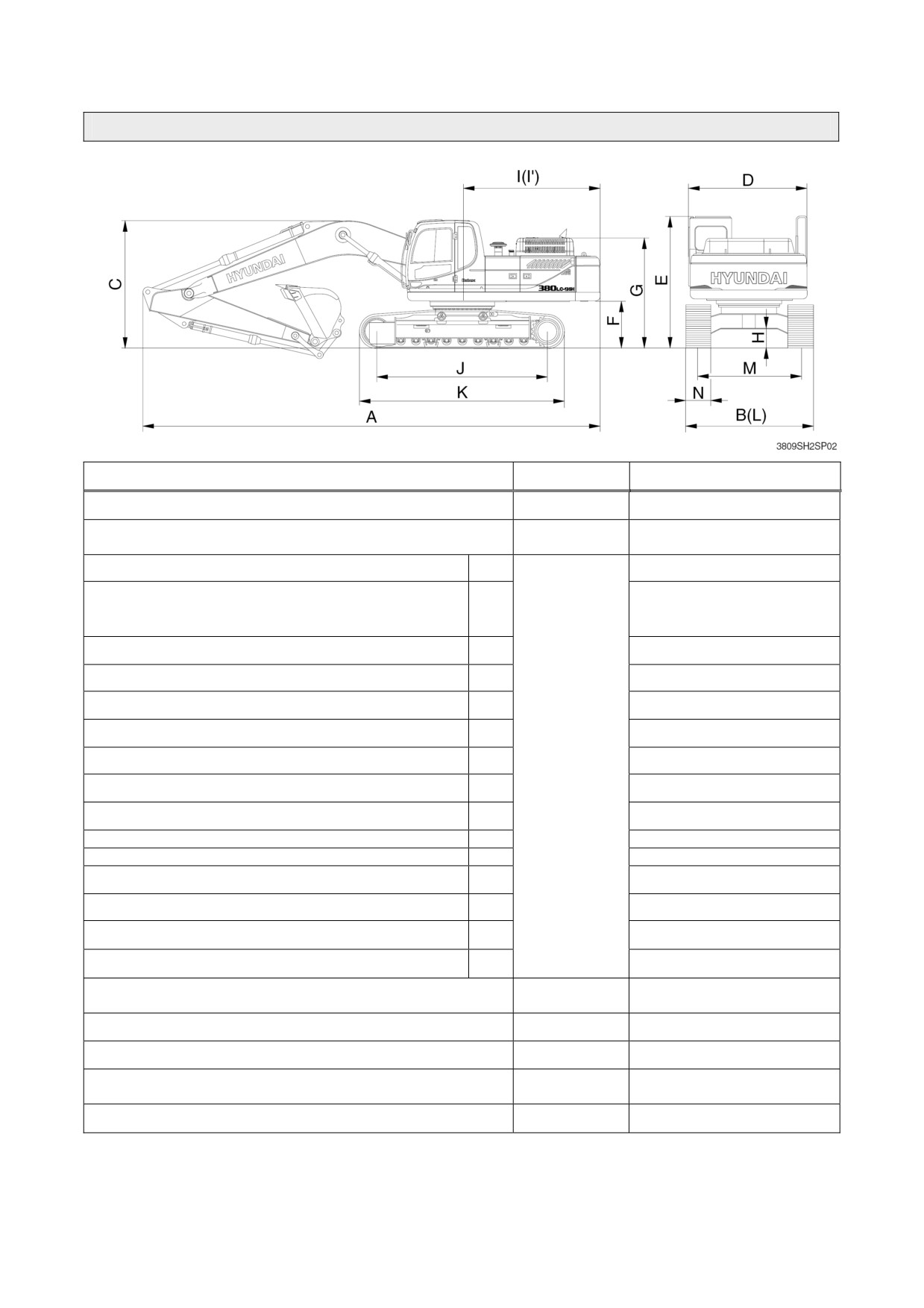

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
Ед. изм.
Значение
Рабочий вес
кг (фунт)
38400(84660)
Вместимость стандартного ковша (по стандартам SAE)
м3 (ярд3 )
1,62(2,12)
Габаритная длина
A
11120 (36' 6")
Габаритная ширина с траком 600 мм
B
3340 (10' 11")
Габаритная высота
C
3450 (11' 4")
Ширина верхней части конструкции
D
2980 (9' 9")
Высота кабины
E
3175 (10' 5")
Расстояние противовеса от земли
F
1290 (4' 3")
Высота до крышки двигателя
G
мм
2790 (9' 2")
(фут-дюйм)
Минимальный дорожный просвет
H
550 (1' 10")
Размер задней части
I
3350 (11' 1")
Радиус поворота заднего края
I'
3415 (11' 2")
Расстояние между осями
J
4340 (14' 3")
Длина ходовой тележки
K
5280 (17' 4")
Ширина ходовой тележки
L
3340 (11' 0")
Колея гусеничного хода
M
2740 (9' 0")
Ширина башмака гусеничной ленты, стандарт
N
600 (24")
км/час
Скорость хода (Низкая/Высокая)
3,0/4,8 (1,9/3,0)
(миль в час)
Скорость поворота
об/мин
9,7
пособность преодолевать подъем
Град(%)
35 (70)
кг/см2 (фунт
Давление на грунт (гусеница 600 мм)
0,69 (9,81)
на кв. дюйм)
Макс. сила тяги
кг (фунт)
32000 (70550)
2-2

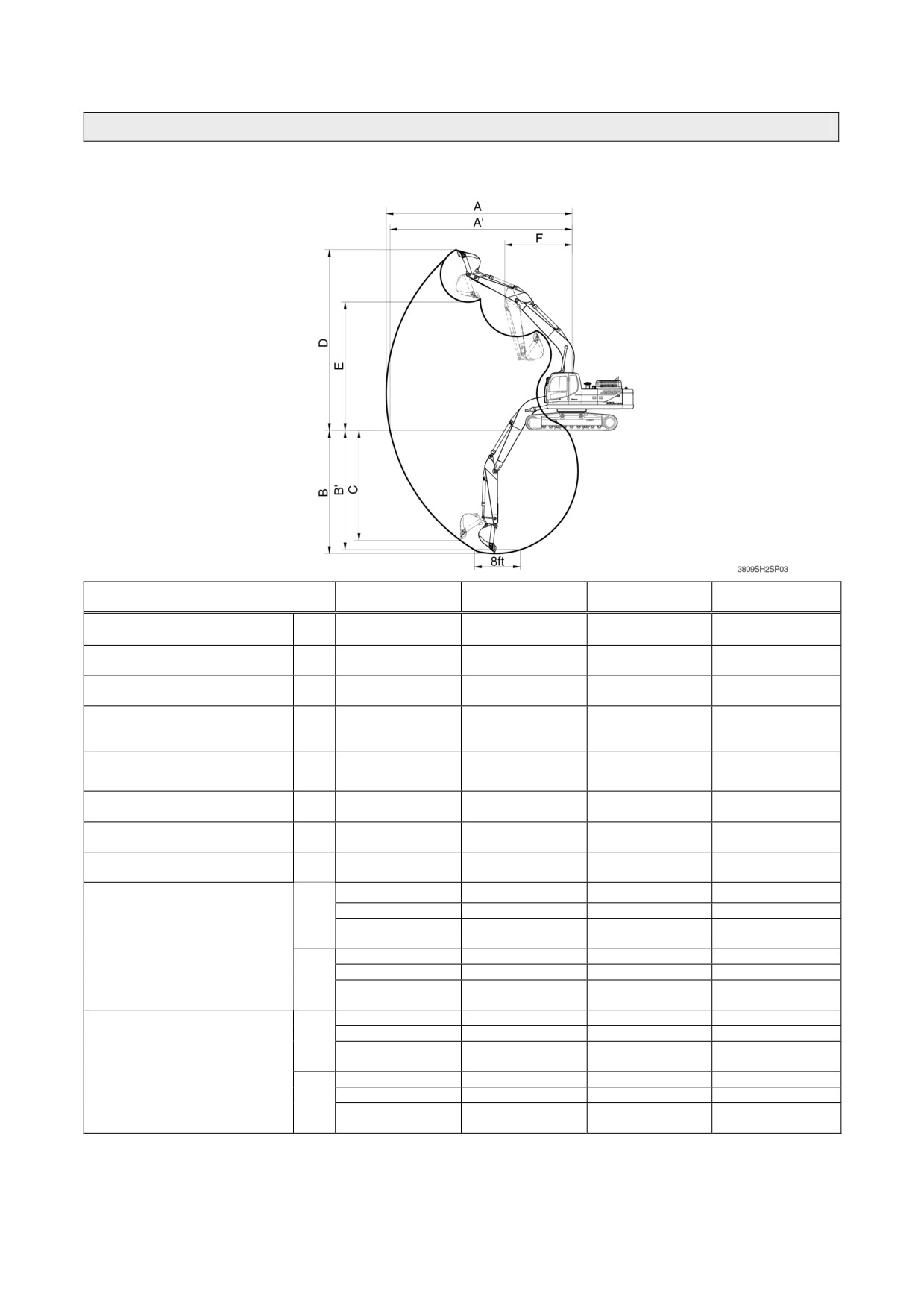

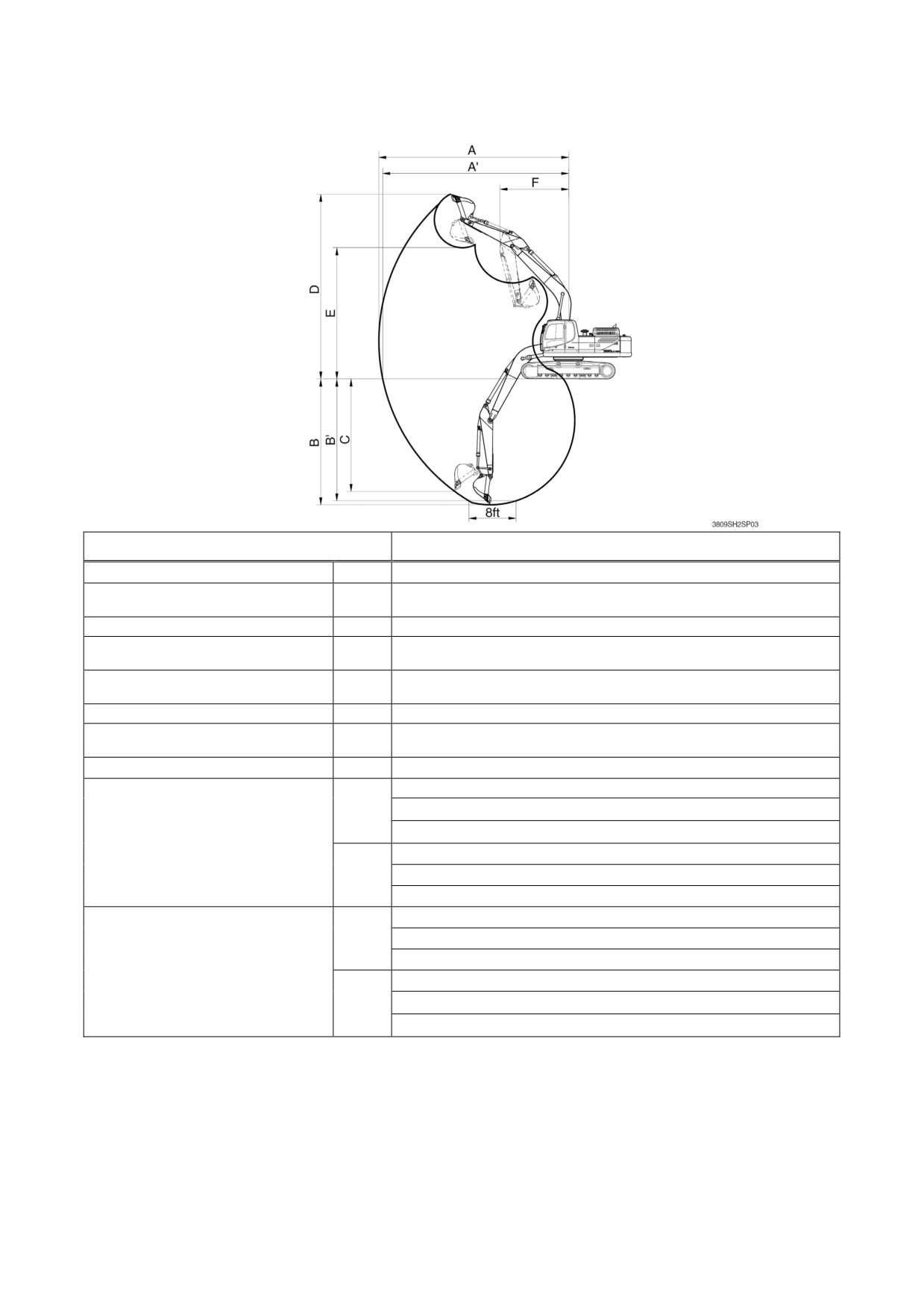

3. РАБОЧИЙ ДИАПАЗОН
· с длиной стрелы 6,25 м (21' 4")
Рукоять 2,5м
*Рукоять 3,2 м
Рукоять 3,9 м
Рукоять 4,3 м
Наименование
(8' 2")
(10' 6")
(12' 10")
(14' 1")
Максимальный радиус
10720мм
11250мм
10870мм
12380мм
A
копания
(35' 2")
(36' 11")
(38' 11")
(40' 7")
Максимальный радиус
10490мм
11040мм
11670мм
12180мм
A'
копания на уровне земли
(34' 5")
(36' 3")
(38' 3")
(40' 0")
Максимальная глубина
B
6820мм (22' 5")
7520мм (24' 8")
8220мм (27' 0")
8620мм (28' 3")
копания
Максимальная глубина
копания (уровень в 8 фут)
B'
6640мм (21' 9")
7360мм (24' 2")
8080мм (26' 6")
8490мм (27' 10")
Максимальная глубина
копания вертикальной стенки
C
5930мм (19' 5")
6330мм (20' 9")
7040мм (23' 1")
7540мм (24' 9")
Максимальная высота
D
10590мм (34' 9")
10570мм (34' 8")
10800мм (35' 5")
11360мм (37' 3")
копания
Максимальная высота
E
7370мм (24' 2")
7410мм (24' 4")
7640мм (25' 1")
8160мм (26' 9")
разгрузки
Минимальный радиус
F
4530мм (14' 10")
4450мм (14' 7")
4440мм (14' 7")
4460мм (14' 8")
поворота
201,0[219,3] кН
201,0[219,3] кН
201,0[219,3] кН
201,0[219,3] кН
20500[22360] кгс
20500[22360] кгс
20500[22360] кгс
20500[22360] кгс
SAE
45190[49300]
45190[49300]
45190[49300]
45190[49300]
фунт-сила
фунт-сила
фунт-сила
фунт-сила
Усилие копания на ковше
228,5[249,3] кН
228,5[249,3] кН
228,5[249,3] кН
228,5[249,3] кН
23300[25420] кгс
23300[25420] кгс
23300[25420] кгс
23300[25420] кгс
ISO
51370[56040]
51370[56040]
51370[56040]
51370[56040]
фунт-сила
фунт-сила
фунт-сила
фунт-сила
184,4[201,1] кН
152,0[165,8] кН
135,3[147,6] кН
124,5[135, 9]кН
18800[20510] кгс
15500[16910]кгс
13800[15050] кгс
12700[13850]кгс
SAE
41450[45220]
34170[37280]
30420[33190]
28000[30550]
фунт-сила
фунт-сила
фунт-сила
фунт-сила
Усилие копания на рукояти
192,2[209,7] кН
156,9[171,2] кН
139,3[151,9] кН
128,5[140,1]кН
19600[21380] кгс
16000[17450]кгс
14200[15490] кгс
13100[14290]кгс
ISO
43210[47140]
35270[38480]
31310[34160]
28880[31510]
фунт-сила
фунт-сила
фунт-сила
фунт-сила
[ ]: при форсировании
* : STD
2-3

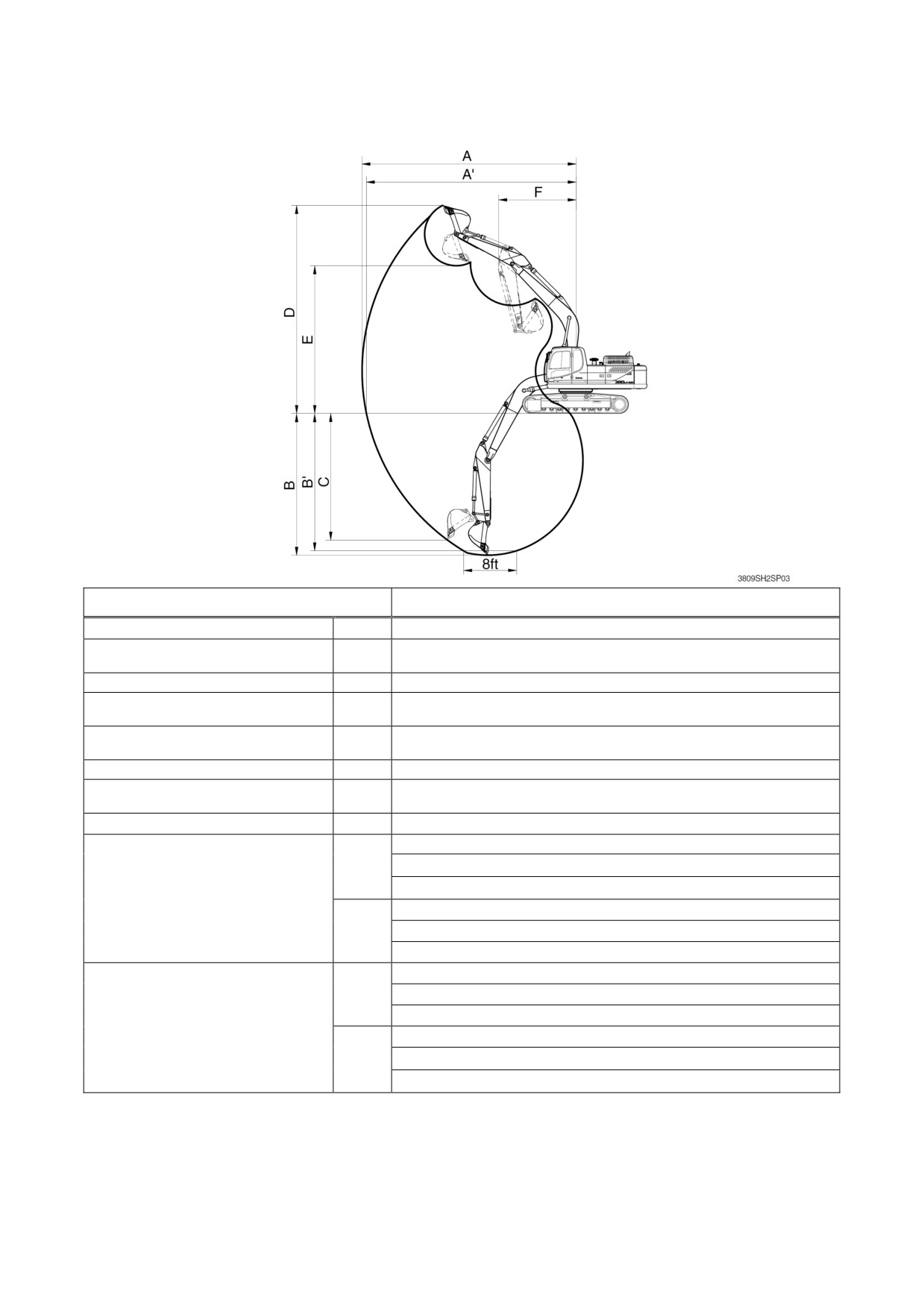

· с длиной стрелы 6,15 м (20' 2")
Наименование
Рукоять 2,5м (8' 2")
Максимальный радиус копания
A
10330 мм (33' 11")
Максимальный радиус копания
A'
10100 мм (33' 2")
на уровне земли
Максимальная глубина копания
B
6450 мм (21' 2")
Максимальная глубина копания
B'
6270 мм (20' 7")
(уровень в 8 фут)
Максимальная глубина копания
C
5490 мм (18' 0")
вертикальной стенки
Максимальная высота копания
D
10320 мм (33' 10")
Максимальная высота
E
7120 мм (23' 4")
разгрузки
Минимальный радиус поворота
F
4220 мм (13' 10")
201,0 [219,3] кН
SAE
20500 [22360] кгс
45190 [49300] фунт-сила
Усилие копания на ковше
228,5 [249,3] кН
ISO
23300 [25420] кгс
51370 [56040] фунт-сила
184,4 [201,1] кН
SAE
18800 [20510] кгс
41450 [45220] фунт-сила
Усилие копания на рукояти
192,2 [209,7] кН
ISO
19600 [21380] кгс
43210 [47140] фунт-сила
[ ]: при форсировании
2-4
· с длиной стрелы 8,6 м(28' 3")
Наименование
Рукоять 5,1м (16' 9")
Максимальный радиус копания
A
15280 мм (50' 2")
Максимальный радиус копания
A'
15120 мм (49' 7")
на уровне земли
Максимальная глубина копания
B
11230 мм (36' 10")
Максимальная глубина копания
B'
11120 мм (36' 6")
(уровень в 8 фут)
Максимальная глубина копания
C
10060 мм (33' 0")
вертикальной стенки
Максимальная высота копания
D
13350 мм (43' 10")
Максимальная высота
E
10150 мм (33' 4")
разгрузки
Минимальный радиус поворота
F
5900 мм (19' 4")
201,0 [220,4] кН
SAE
20500 [22360] кгс
45190 [49550] фунт-сила
Усилие копания на ковше
228,5 [250,3] кН
ISO
23300 [25420] кгс
51370 [56280] фунт-сила
109,8 [119,8] кН
SAE
11200 [12220] кгс
24690 [26930] фунт-сила
Усилие копания на рукояти
112,8 [123,0] кН
ISO
11500 [12550] кгс
25350 [27650] фунт-сила
[ ]: при форсировании
2-5
4. ВЕС ЭЛЕМЕНТОВ
R380LC-9SH
Элемент
кг
фунт
Верхняя конструкция в сборе
15040
33160
Сварной узел главной рамы
3090
6810
Двигатель в сборе
920
2030
Главный насос в сборе
190
420
Главный распределитель в сборе
340
750
Мотор привода поворота в сборе
440
970
Бак гидравлической жидкости в сборе
340
750
Топливный бак в сборе
230
510
Стрела 6,5; 6,15 м
6500
14330
Противовес
Стрела 8,6 м
8100
17860
Кабина в сборе
490
1080
Ходовая тележка в сборе
14310
31550
Сварной узел ходовой тележки
5415
11940
Поворотная опора
560
1240
Ходовой двигатель в сборе
380
840
Поворотный круг
65
140
Натяжитель с пружиной обратного хода
210
460
Натяжитель
260
570
Ведущий каток
41
90
Опорный каток
80
180
Гусеница в сборе
2380
5250
(стандартный тройной грунтозацеп 600 мм)
Рабочее оборудование передней части машины в сборе
(6,5 м стрела, 3,2 м рукоять, ковш 1,62 м3 по стандартам
7720
17020
SAE)
Стрела 6,5 м в сборе
2930
6460
Рукоять 3,2 м в сборе
1340
2950
Ковш 1,62 м3 по стандартам SAE
1330
2930
Цилиндр стрелы в сборе
370
820
Цилиндр рукояти в сборе
490
1080
Цилиндр ковша в сборе
320
710
Рычаг ковша в сборе
370
820
2-6
5. ГРУЗОПОДЪЕМНОСТЬ
(1) 6,5 м (21' 4") стрела, 3,2 м (10' 6") рукоять с 1,62 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак с
тремя грунтозацепами и с 6500 кг(14330 фунт) противовесом.
: Допустимое значение спереди
: Допустимое значение сбоку или при 360 град.
При макс.
Радиус загрузки
досягаемости
Грузо
Досяга
1,5м
3,0м
4,5м
6,0м
7,5м
9,0м
подъем-
емость
Высота при
(5,0 фут)
(10,0 фут)
(15,0 фут)
(20,0 фут)
(25,0 фут)
(30,0 фут)
ность
м
загрузке
м
(фут)
9,0м
кг
*5950
*5950
7,97
(30 фут)
фунт
*13120
*13120
(26,1)
7,5м
кг
*4560
*4560
*6020
4890
9,12
(25,0 фут)
фунт
*10050
*10050
*13270
10780
(29,9)
6,0м
кг
*6620
*6620
*6110
4070
9,87
(20,0 фут)
фунт
*14590
*14590
*13270
8970
(32,4)
4,5м
кг
*8260
*8260
*7320
6610
*4450
*4450
*6190
3600
10,32
(15,0 фут)
фунт
*18210
*18210
*16140
14570
*9810
*9810
*13650
7940
(33,9)
3,0м
кг
*13520
*13520
*9960
9020
*8240
6240
*6360
4490
6010
3360
10,50
(10,0 фут)
фунт
*29810
*29810
*21960
19890
*18170
13760
*14020
9900
13250
7410
(34,4)
1,5м
кг
*16390
13030
*11570
8370
*9170
5880
*7510
4300
5960
3310
10,45
(5,0 фут)
фунт
*36130
28730
*25510
18450
*20220
12960
*16560
9480
13140
7300
(34,3)
Уров.
кг
*13090
*13090
*17880
12390
*12690
7930
*9880
5600
*7070
4150
6200
3430
10,14
земли
фунт
*28860
*28860
*39420
27320
*27980
17480
*21780
12350
*15590
9150
13670
7560
(33,3)
-1,5м
кг
*13720
*13720
*17520
*17520
*18150
12180
*13170
7710
9860
5450
6810
3800
9,57
(-5,0 фут)
фунт
*30250
*30250
*38620
*38620
*40010
26850
*29030
17000
21740
12020
15010
8380
(31,4)
-3,0м
кг
*17880
*17880
*22800
*22800
*17430
12250
*12880
7690
9860
5450
*7730
4560
8,65
(-10,0 фут)
фунт
*39420
*39420
*50270
*50270
*38430
27010
*28400
16950
21740
12020
*17040
10050
(27,8)
-4,5м
кг
*22600
*22600
*21880
*21880
*15520
12550
*11510
7890
*7690
6290
7,25
(-15,0 фут)
фунт
*49820
*49820
*48240
*48240
*34220
27670
*25380
17390
*16950
13870
(23,8)
-6,0м
кг
*11410
*11410
(-20,0 фут)
фунт
*25150
*25150
Примечание
1. Грузоподъемности обоснованы SAE J1097 и ISO 10567.
2. Грузоподъемность серий ROBEX не превышает 75% от опрокидывающего груза,
при установке машины на плотном грунте или 87% мощности гидравлики.
3. Точкой загрузки является крюк, находящийся на задней стороне ковша.
4. *указывает на груз, ограниченный мощностью гидравлики.
2-7
(2)
6,25 м (20' 6") стрела, 2,50 м (8' 2") рукоять с 1,62 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак
с тремя грунтозацепами и с 6500 кг (14330 фунт)противовесом.
Радиус загрузки
При макс. досягаемости
Досяга
Грузо подъем-
3,0м (10 фут)
4,5м (15 фут)
6,0м (20 фут)
7,5м (25 фут)
емость
Высота при
ность
м
загрузке
м (фут)
9,0 м
кг
*7580
*7580
6,65
(30,0 фут)
фунт
*16710
*16710
(21,8)
7,5м
кг
*7420
6270
8,02
(25 фут)
фунт
*16360
13820
(26,3)
6,0м
кг
*8590
*8590
*6510
*6510
*7460
5050
8,88
(20 фут)
фунт
*18940
*18940
*14350
*14350
*16450
11130
(29,1)
4,5м
кг
*18270
*18270
*12170
*12170
*9790
*9790
*8620
6640
7560
4410
9,38
(15 фут)
фунт
*40280
*40280
*26830
*26830
*21580
*21580
*19000
14640
16670
9720
(30,8)
3,0м
кг
*15380
14360
*11300
9140
*9350
6330
7130
4100
9,58
(10 фут)
фунт
*33910
31660
*24910
20150
*20610
13960
15720
9040
(31,4)
1,5м
кг
*17740
13240
*12640
9140
*10060
6020
7090
4040
9,52
(5 фут)
фунт
*39110
29190
*27870
20150
*22180
13270
15630
8910
(31,2)
Уров.
кг
*13400
*13400
*18580
12720
*13410
8160
10230
5790
7450
4230
9,19
земли
фунт
*29540
*29540
*40960
28040
*29560
17990
22550
12760
16420
9330
(30,2)
-1,5м
кг
*21020
*21020
*18170
12580
*13400
7990
10120
5690
*8340
4780
8,53
(-5 фут)
фунт
*46340
*46340
*40060
27730
*29540
17610
22310
12540
*18390
10540
(28,0)
-3,0м
кг
*22960
*22960
*16580
12700
*12330
8040
*8180
6030
7,47
(-10 фут)
фунт
*50620
*50620
*36550
28000
*27180
17730
*18030
13290
(24,5)
-1,5м
кг
*17870
*17870
*13110
*13110
(-10 фут)
фунт
*39400
*39400
*28900
*28900
(3)
6,5 м (21' 4") стрела, 2,5 м (8' 2") рукоять с 1,62 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак с
тремя грунтозацепами и с 6500 кг (14330 фунт)противовесом.
Радиус загрузки
При макс. досягаемости
Досяга
Грузо подъем-
3,0м (10 фут)
4,5м (15 фут)
6,0м (20 фут)
7,5м (25 фут)
емость
Высота при
ность
м
загрузке
м
(фут)
9,0 м
кг
*6820
*6820
7,22
(30,0 фут)
фунт
*15040
*15040
(23,7)
7,5м
кг
*6770
5460
8,49
(25 фут)
фунт
*14930
12040
(27, 9)
6,0м
кг
*7970
*7970
*7480
6680
*6850
4460
9,29
(20 фут)
фунт
*17570
*17570
*16490
14730
*15100
9830
(30,5)
4,5м
кг
*11870
*11870
*9290
*9290
*8060
6420
6880
3930
9,77
(15 фут)
фунт
*26170
*26170
*20480
*20480
*17770
14150
15170
8660
(32,1)
3,0м
кг
*15200
13580
*10870
8740
*8870
6090
6520
3670
9,97
(10 фут)
фунт
*33510
29940
*23960
19270
*19550
13430
14370
8090
(32,7)
1,5м
кг
*17480
12590
*12250
8170
*9650
5780
6500
3630
9,91
(5 фут)
фунт
*38540
27760
*27010
18010
*21270
12740
14330
8000
(32,5)
Уров.
кг
*18200
12240
*13060
7830
9980
5560
6820
3810
9,59
земли
фунт
*40120
26980
*28790
17260
22000
12260
15040
8400
(31,5)
-1,5м
кг
*17830
*17830
*17860
12220
*13180
7720
9900
5490
7630
4300
8,97
(-5 фут)
фунт
*39310
*39310
*39370
26940
*29060
17020
21830
12100
16820
9480
(29,4)
-3,0м
кг
*22850
*22850
*16580
12420
*12430
7810
*7850
5340
7,97
(-10 фут)
фунт
*50380
*50380
*36550
27380
*27400
17220
*17310
11770
(26,1)
-1,5м
кг
*18790
*18790
*13880
12880
*7110
*7110
6,39
(-10 фут)
фунт
*41420
*41420
*30600
28400
*15670
*15670
(21,0)
2-8
(4)
6,5 м (21' 4") стрела, 3,9 м (12' 10") рукоять с 1,62 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак
с тремя грунтозацепами с 6500 кг (14330 фунт)противовесом.
При макс.
Радиус загрузки
досягаемости
Досяг
1,5м
3,0м
4,5м
6,0м
7,5м
9,0м
Грузо подъем-
аемо
Высота при
(5,0фут)
(10,0фут)
(15,0фут)
(20,0фут)
(25,0фут)
(30,0фут)
ность
сть м
загрузке
м
(фут)
9,0м
кг
*5220
*5220
8,81
(30 фут)
фунт
*11510
*11510
(28,9)
7,5м
кг
*5320
4220
9,85
(25 фут)
фунт
*11730
9300
(32,3)
6,0м
кг
*5820
*5820
*3620
*3620
*5490
3550
10,54
(20 фут)
фунт
*12830
*12830
*7980
*7980
*12100
7830
(34,6)
4,5м
кг
*6570
*6570
*5410
4680
*5660
3160
10,95
(15 фут)
фунт
*14480
*14480
*11930
10320
*12480
6970
(35,9)
3,0м
кг
*19700
*19700
*11910
*11910
*9000
*9000
*7540
6240
*6730
4460
5390
2950
11,13
(10 фут)
фунт
*43430
*43430
*26260
*26260
*19840
*19840
*16620
13760
*14840
9830
11880
6500
(36,5)
1,5м
кг
*12690
*12690
*15110
13210
*10740
8390
*8560
5830
*7320
4230
5330
2890
11,07
(5 фут)
фунт
*27980
*27980
*33310
29120
*23680
18500
*18870
12850
*16140
9330
11750
6370
(36,3)
Уров.
кг
*13710
*13710
*17120
12340
*12090
7860
*9410
5500
7350
4040
5510
2970
10,79
земли
фунт
*30230
*30230
*37740
27210
*26650
17330
*20750
12130
16200
8910
12150
6550
(35,4)
-1,5м
кг
*12630
*12630
*16860
*16860
*17890
11970
*12830
7550
9710
5300
7220
3930
5970
3240
10,26
(-5,0 фут)
фунт
*27840
*27840
*37170
*37170
*39440
26390
*28290
16640
21410
11680
15920
8660
13160
7140
(33,7)
-3,0м
кг
*16240
*16240
*21070
*21070
*17610
11920
*12860
7450
9630
5230
6900
3810
9,42
(-10,0 фут)
фунт
*35800
*35800
*46450
*46450
*38820
26280
*28350
16420
21230
11530
15210
8400
(30,9)
-4,5м
кг
*20300
*20300
*23540
*23540
*16240
12130
*11980
7560
*8980
5360
*7360
4970
8,17
(-15,0 фут)
фунт
*44750
*44750
*57900
*57900
*35800
26740
*26410
16670
*19800
11820
*16230
10960
(26,8)
-6,0м
кг
*18730
*18730
*13200
12640
(-20,0 фут)
фунт
*41290
*41290
*29100
27870
(5)
6,5 м (21' 4") стрела, 4,3 м (14' 1") рукоять с 1,62 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак с
тремя грунтозацепами с 6500 кг (14330 фунт)противовесом.
При макс,
Радиус загрузки
досягаемости
Досяга
Высота при
1,5 м
3,0 м
4,5 м
6,0 м
7,5 м
9,0 м
10,5 м
Грузо подъем-
емост
загрузке
(5,0 фут)
(10,0фут)
(15,0 фут)
(20,0 фут)
(25,0 фут)
(30,0 фут)
(35,0 фут)
ность
ь м
м (фут)
9,0м
кг
*4970
4590
9,45
(30фут)
фунт
*10960
10250
(31,0)
7,5м
кг
*2710
*2710
*4770
3710
10,42
(25,0фут)
фунт
*5970
*5970
*10520
8180
(34,2)
6,0м
кг
*4420
*4420
*4670
3150
11,07
(20,0фут)
фунт
*9740
*9740
*10300
6940
(36,3)
4,5м
кг
*6030
*6030
*5580
4730
*4690
2820
11,46
(15,0фут)
фунт
*13290
*13290
*12300
10430
*10340
6220
(37,6)
3,0м
кг
*16870
*16870
*10740
*10740
*8310
*8310
*7050
6310
*6340
4490
*2620
*2620
*4830
2640
11,63
(10,0фут)
фунт
*37190
*37190
*23680
*23680
*18320
*18320
*15540
13910
*13980
9900
*5780
*5780
*10650
5820
(38,2)
1,5м
кг
*13700
*13700
*14150
13480
*10140
8500
*8130
5870
*6980
4230
*2950
*2950
4880
2580
11,58
(5,0фут)
фунт
*30200
*30200
*31200
29720
*22350
18740
*17920
12940
*15390
9330
*6500
*6500
10760
5690
(38,0)
Уров,
кг
*13070
*13070
*16510
12440
*11640
7900
*9070
5510
7330
4010
5030
2660
11,31
земли
фунт
*28810
*28810
*36400
27430
*25660
17420
*20000
12150
16160
8840
11090
5860
(37,1)
-1,5м
кг
*11110
*11110
*15450
*15450
*17630
11930
*12570
7520
9670
5260
7170
3860
5420
2890
10,81
(-5,0фут)
фунт
*24490
*24490
*34060
*34060
*38870
26300
*27710
16580
21320
11600
15810
8510
11950
6370
(35,5)
-3,0м
кг
*14410
*14410
*19090
*19090
*17690
11790
*12820
7360
9550
5150
*6600
3830
6180
3350
10,02
(-10,0фут)
фунт
*31770
*31770
*42090
*42090
*39000
25990
*28260
16230
21050
11350
*14550
8440
13620
7390
(32,9)
-4,5м
кг
*18210
*18210
*24070
*24070
*16690
11930
*12250
7420
*9310
5120
*6710
4250
8,87
(-15,0фут)
фунт
*40150
*40150
*53070
*53070
*36800
26300
*27010
16360
*20530
11490
*14790
9370
(29,1)
-6,0м
кг
*22860
*22860
*20530
*20530
*14250
12340
*10350
7720
*6520
6360
7,15
(-20,0фут)
фунт
*50400
*50400
*45260
*45260
*31420
27210
*22820
17020
*14370
14020
(23,5)
2-9
(6)
8,6м (28' 3") стрела, 5,1 м (16' 9") рукоять с 1,46 м3 (с шапкой SAE) ковшом и 600 мм (24") башмак с
тремя грунтозацепами с 8100 кг (17860 фунт)противовесом.
При макс,
Радиус загрузки
досягаемости
Высота при
Досяга
1,5 м
3,0 м
4,5 м
6,0 м
7,5 м
9,0 м
10,5 м
12,0 м
13,5 м
Грузо подъем-
загрузке
емость
(5,0 фут)
(10,0фут)
(15,0 фут)
(20,0 фут)
(25,0 фут)
(30,0 фут)
(35,0 фут)
(40,0 фут)
(45,0 фут)
ность
м
м (фут)
9,0м
кг
*3010
*3010
*3030
2560
12,91
(30фут)
фунт
*6640
*6640
*6680
5640
(42,4")
7,5м
кг
*3110
*3110
*2630
*2630
*3100
2140
13,61
(25,0фут)
фунт
*6860
*6860
*5800
*5800
*6830
4720
(44,7")
6,0м
кг
*3360
*3360
*3300
2870
*3180
4860
14,10
(20,0фут)
фунт
*7410
*7410
*7280
6330
*7010
4100
(46,3")
4,5м
кг
*4100
*4100
*3730
3730
*3520
2730
*3290
1680
14,40
(15,0фут)
фунт
*9040
*9040
*8220
8220
*7760
6020
*7250
3700
(47,2")
3,0м
кг
*10920
*10920
*7400
*7400
*5710
*5710
*4750
4690
*4160
3460
*3790
2560
*1720
*1720
3360
1560
14,53
(10,0фут)
фунт
*24070
*24070
*16310
*16310
*12590
*12590
*10470
10340
*9170
7630
*8360
5640
*3790
*3790
7410
3440
(47,7")
1,5м
кг
*10890
*10890
*8990
8230
*6710
5840
*5420
4300
*4610
3210
*4090
2400
*1900
1770
3310
1520
14,49
(5,0фут)
фунт
*24010
*24010
*19820
18140
*14790
12870
*11950
9480
*10160
7080
*9020
5290
*4190
3900
7300
3350
(47,5")
кг
*10400
*10400
*10190
7550
*7560
5370
*6010
3970
*5030
2990
*4370
2260
3370
1540
14,28
Уров, земли
фунт
*22930
*22930
*22470
16640
*16670
11840
*13250
8750
*11090
6590
*9630
4980
7430
3400
(46,9")
-1,5м
кг
*7990
*7990
*11720
11360
*10930
7170
*8180
5050
*6480
3730
*5370
2820
4450
2150
3520
1630
13,90
(-5,0фут)
фунт
*17610
*17610
*25840
25040
*24100
15810
*18030
11130
*14290
8220
*11840
6220
9810
4740
7760
3590
(45,6")
-3,0м
кг
*8910
*8910
*10270
*10270
*13880
11320
*11250
7010
*8540
4880
*6780
3600
5490
2730
4410
2110
3820
1810
13,31
(-10,0фут)
фунт
*19640
*19640
*22640
*22640
*30600
24960
*24800
15450
*18830
10760
14950
7940
12100
6020
9720
4650
8420
3990
(43,7")
-4,5м
кг
*11090
*11090
*12810
*12810
*15320
11460
*11200
7020
*8610
4840
*6850
3560
5480
2710
*4230
2130
12,50
(-15,0фут)
фунт
*24450
*24450
*28240
*28240
*33770
25260
*24690
15480
*18980
10670
*15100
7850
12080
5970
*9330
4700
(41,0")
-6,0м
кг
*13540
*13540
*15800
*15800
*14460
11750
*10750
7160
*8340
4930
*6630
3630
*5260
2820
*4390
2660
11,41
(-20,0фут)
фунт
*29850
*29850
*34830
*34830
*31880
25900
*23700
15790
*18390
10870
*14620
8000
*11600
6220
*9680
5860
(37,4")
-7,5м
кг
*16440
*16440
*18490
*18490
*12970
12210
*9770
7460
*7580
5160
*5850
3860
*4450
3630
9,94
(-25,0фут)
фунт
*36240
*36240
*40760
*40760
*28590
26920
*21540
16450
*16710
11380
*12900
8510
*9810
8000
(32,6")
-9,0м
кг
*14620
*14620
*10500
*10500
*7900
*7900
*5800
5630
(-30,0фут)
фунт
*32230
*32230
*23150
*23150
*17420
*17420
*12790
12410
2-10

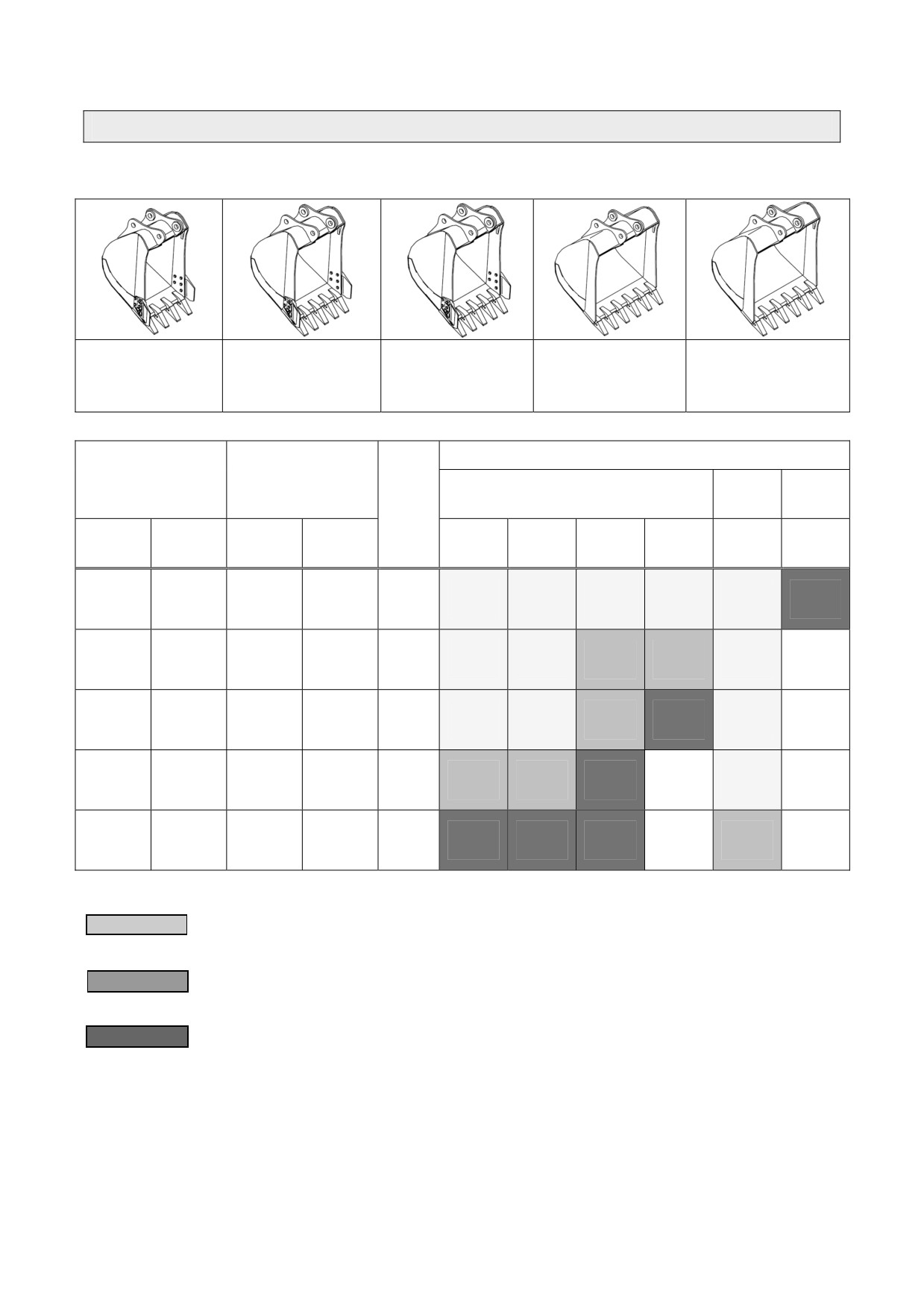

6. РУКОВОДСТВО ПО ВЫБОРУ КОВША
1) СТАНДАРТНЫЙ КОВШ
Максимал.
※Максимал.
Максимал.
Максимал.
Максимал.
вместимость
вместимость
вместимость
вместимость
вместимость ковша
ковша 1,46 м3 по
ковша 1,62 м3 по
ковша 1,86 м3 по
ковша 2,10 м3 по
2,32 м3 по SAE
SAE
SAE
SAE
SAE
Рекомендация
Вместимость
Ширина
Стрела
Стрела
Стрела 6,5м (21' 4")
6,15м
8,6м
Вес
(20' 2")
(28' 3")
Без
С
Рукоять
Рукоять
Рукоять
Рукоять
Рукоять
Рукоять
Шапка
Шапка
режущей
режущей
2,5 м
3,2 м
3,9 м
4,3 м
2,5 м
5,1 м
по SAE
по CECE
кромки
кромкой
(8' 2")
(10' 6")
(12' 10")
(14' 1")
(8' 2")
(16' 9")
1170 кг
1,46м3
1,27м3
1380мм
1510мм
(2580
(1,91ярд3)
(1,66ярд3)
(54,3")
(59,4")
фунт)
1280 кг
※1,62м3
1,40м3
1440мм
1570мм
(2820
(2,12ярд3)
(1,83ярд3)
(56,7")
(61,8")
фунт)
1390 кг
1,86м3
1,60м3
162мм
1750мм
(3060
(2,43ярд3)
(2,1ярд3)
(63,8")
(68,9")
фунт)
1520 кг
2,10м3
1,80м3
1810мм
1940мм
(3350
(2,75ярд3)
(2,4ярд3)
(71,3")
(76,4")
фунт)
1760 кг
2,32м3
2,00м3
1990мм
2120мм
(3880
(3,03ярд3)
(2,62ярд3)
(78,3")
(83,5")
фунт)
※ : Стандартный ковш
Применимо для материалов с плотностью 2000кгс/м3 (3370 фунт-сила/ ярд 3)или менее.
Применимо для материалов с плотностью 1600 кгс/м3 (2700 фунт-сила/ ярд 3)или менее.
Применимо для материалов с плотностью 1100 кгс/м3 (1850 фунт-сила/ ярд 3)или менее.
2-11
содержание .. 1 2 3 4 ..
