Гусеничный экскаватор Hyundai R380LC-9SH. Руководство - часть 2

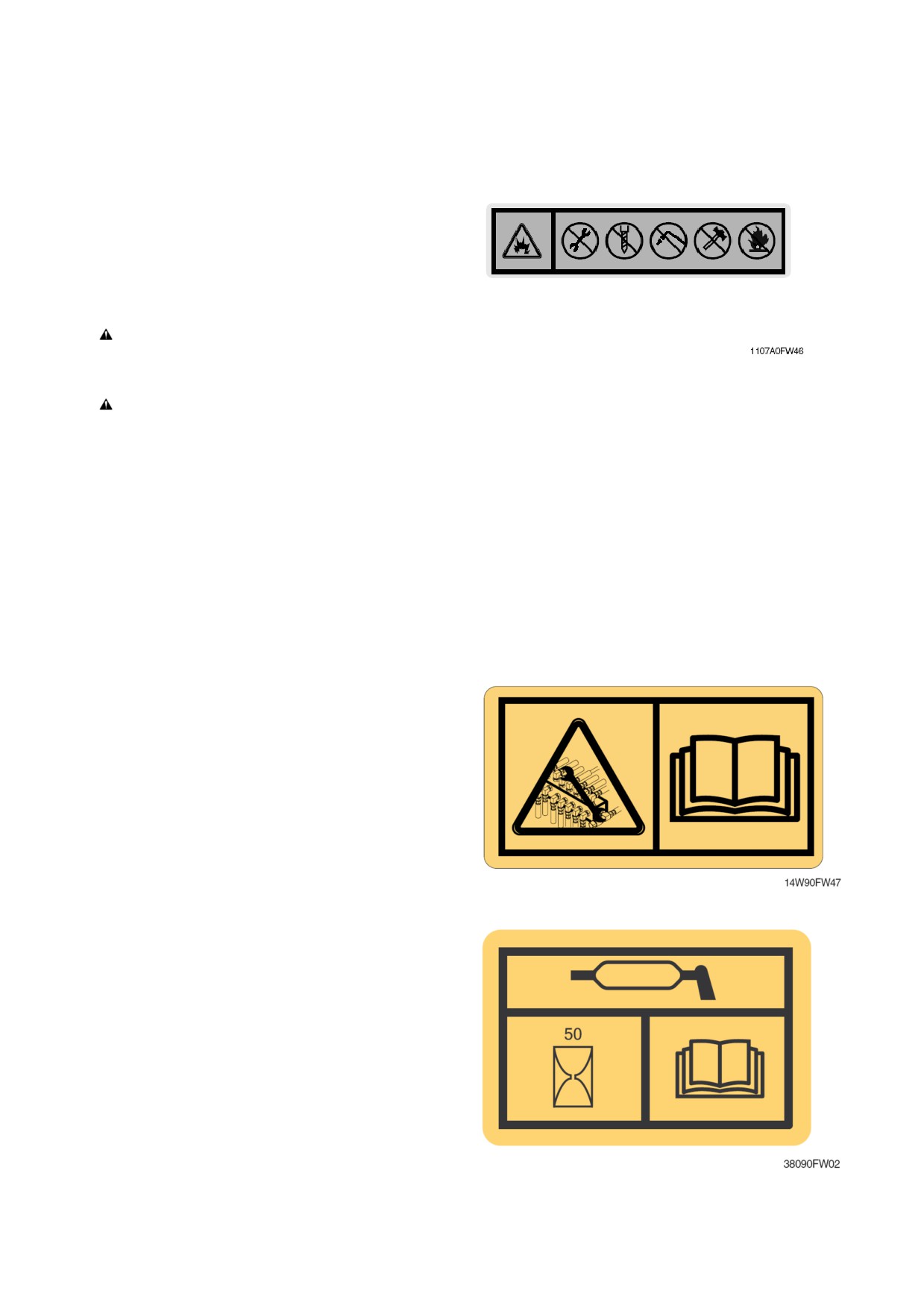

33) РЕЗЕРВУАР (знак 43)
Эта
предупреждающая
этикетка
расположена
на
резервуаре
электромагнитного клапана.
※ Этот резервуар заполнен газообразным
азотом под давлением, который очень
опасен при неправильном обращении.
Необходимо
строго
соблюдать
следующие меры предосторожности.
Недопустимо проделывать в резервуаре
отверстия и подвергать его действию
пламени.
Запрещается приваривать что-либо к
резервуару.
※ При
демонтаже,
техническом
обслуживании
или
утилизации
резервуара необходимо выпустить из
него газ. Для выполнения этой операции
необходим специальный выпускной
клапан, для его получения следует
связаться с дистрибьютором Hyundai.
34) СХЕМА РЫЧАГА RCV (знак 44)
Эта
предупреждающая
этикетка
расположена на левой опоре.
※ Подробнее см. стр. 4-35.
35) СМАЗКА ПОВОРОТНОГО КРУГА (знак 46)
Эта
предупреждающая
этикетка
расположена спереди на редукторе
поворотного круга.
※ Подробнее см. стр. 6-33.
0-15

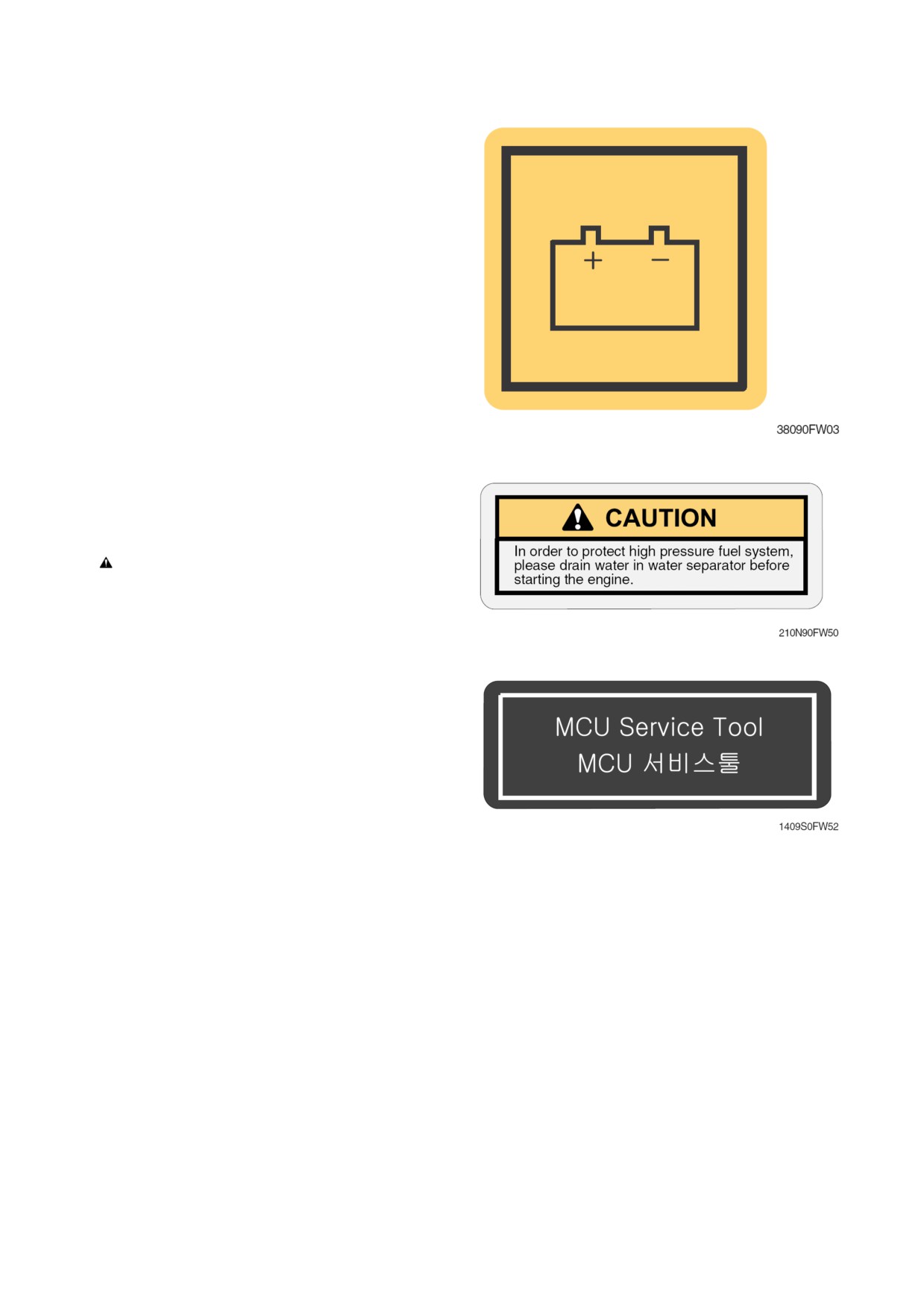

36) ПОЛОЖЕНИЕ АККУМУЛЯТОРА (знак 47)
Этот предупредительный знак расположен
на правой стороне ящика с инструментами.
37) ВОДООТСТОЙНИК (знак 48)
Этот предупредительный знак расположен
на правом окне кабины.
Для обеспечения защиты системы
подачи топлива высокого давления,
перед тем, как запускать двигатель,
слейте воду в водоотстойник.
38) Соединитель MCU (знак 45)
Эта
предупреждающая
этикетка
расположена
на
нижней
крышке
кондиционера воздуха в кабине.
Контроллер MCU служит для обмена
данными с ноутбуком через разъем RS232.
※ Подробнее см. стр. 3-60.
0-16

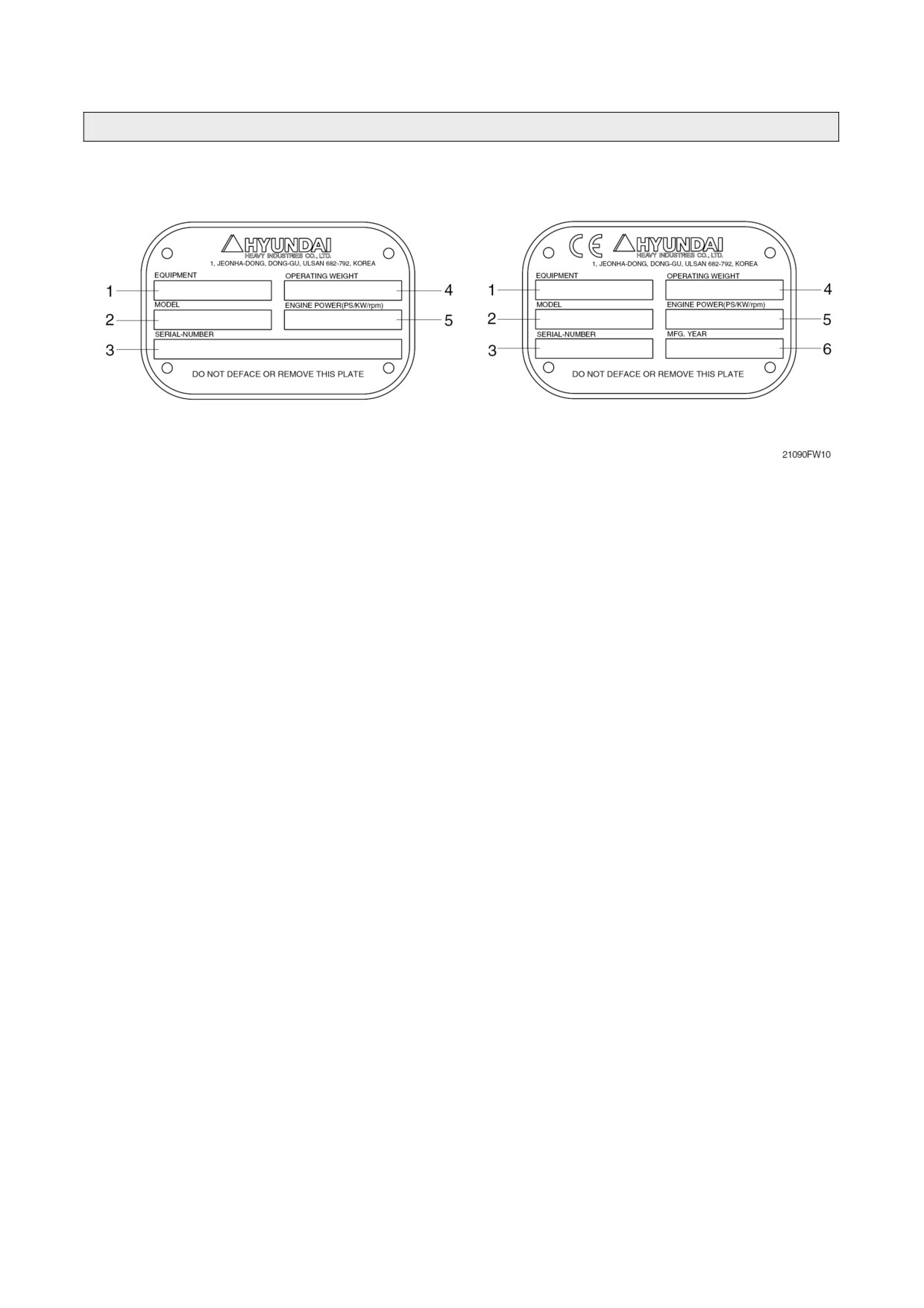

ПЛАСТИНА С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ МАШИНЫ
ТОЛЬКО ДЛЯ ЕС
1 Оборудование
3
Серийный номер
5
Мощность двигателя
2 Название модели
4
Рабочий вес
6
Год выпуска
※ Серийный номер присвоен непосредственно для данной машины и должен указываться
при запросе информации или при заказе запасных частей для данной машины у
авторизованного дилера HYUNDAI в вашем регионе.
Также серийный номер машины выбит на раме.
0-17

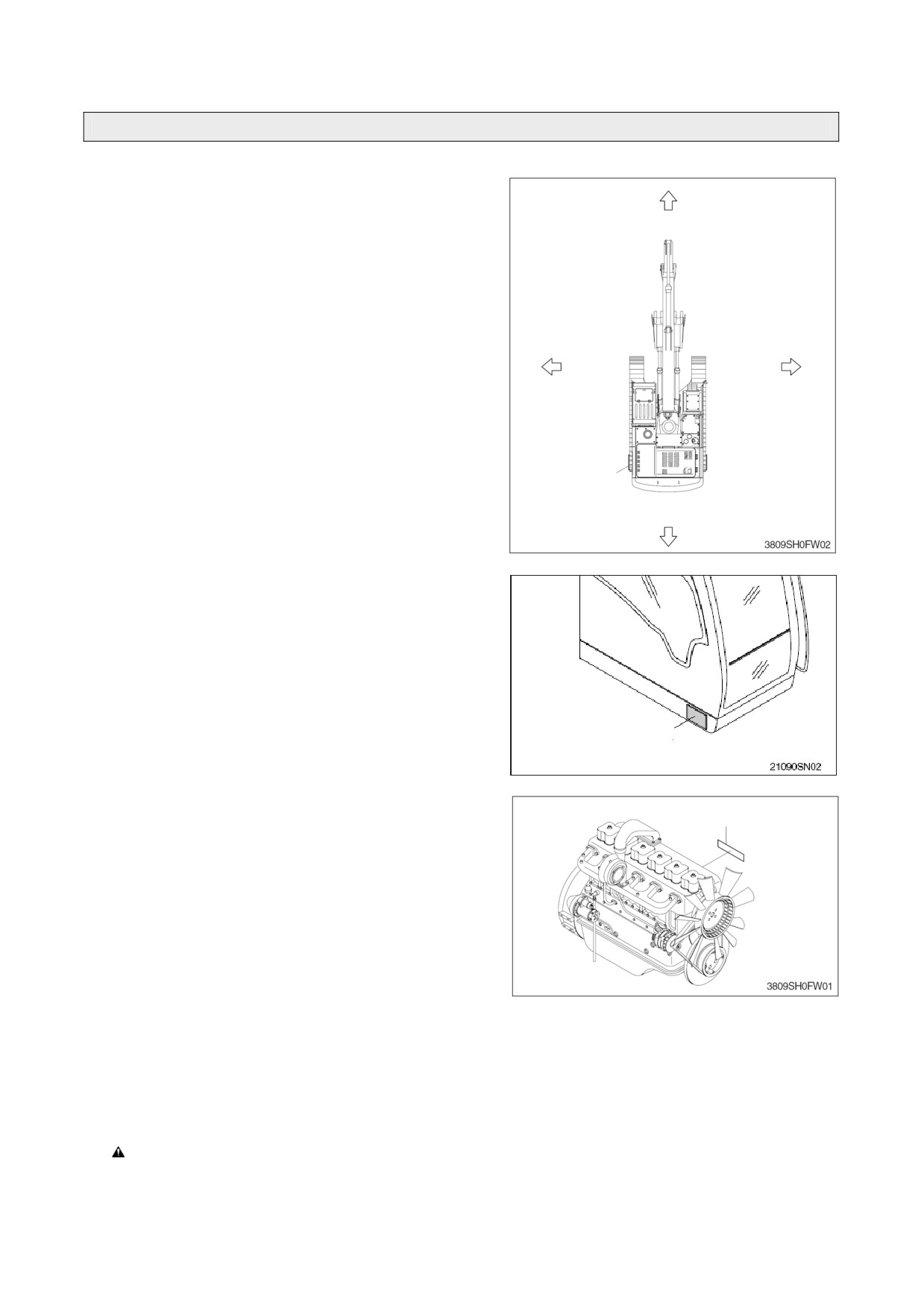

РУКОВОДСТВО К ДАННОЙ ИНСТРУКЦИИ
1. НАПРАВЛЕНИЕ ХОДА
В данном руководстве направление хода
экскаватора обозначается «вперед», «назад»,
Вперед
«вправо» и «влево» по стандарту, где мотор
находится в задней части машины и машина
движется в обычном направлении.
Влево
Влраво
Xодовой
мотор
Назад
2. СЕРИЙНЫЙ НОМЕР
Если вы заказываете детали экскаватора или
машина неисправна, сообщите следующее:
1) Серийный номер машины.
Он находится справа в нижней части
кабины оператора.
Серийный номер
машины
2) Серийный номер двигателя.
Серийный номер двигателя
Он представляет собой цифры, указанные
на пластине на двигателе.
3. ОБЛАСТЬ ПРИМЕНЕНИЯ
Данная машина, в основном, предназначена для выполнения следующих работ.
- земляные работы
- погрузочные работы
- работы по выравниванию грунта
- рытье канав
※ См. подробную информацию в разделе 4 (эффективный способ работы).
4. СИМВОЛЫ
Означает важные меры безопасности
△ Указывает на причины серьезных повреждений в машине или окружающей среде.
※ Важная информация для оператора.
0-18

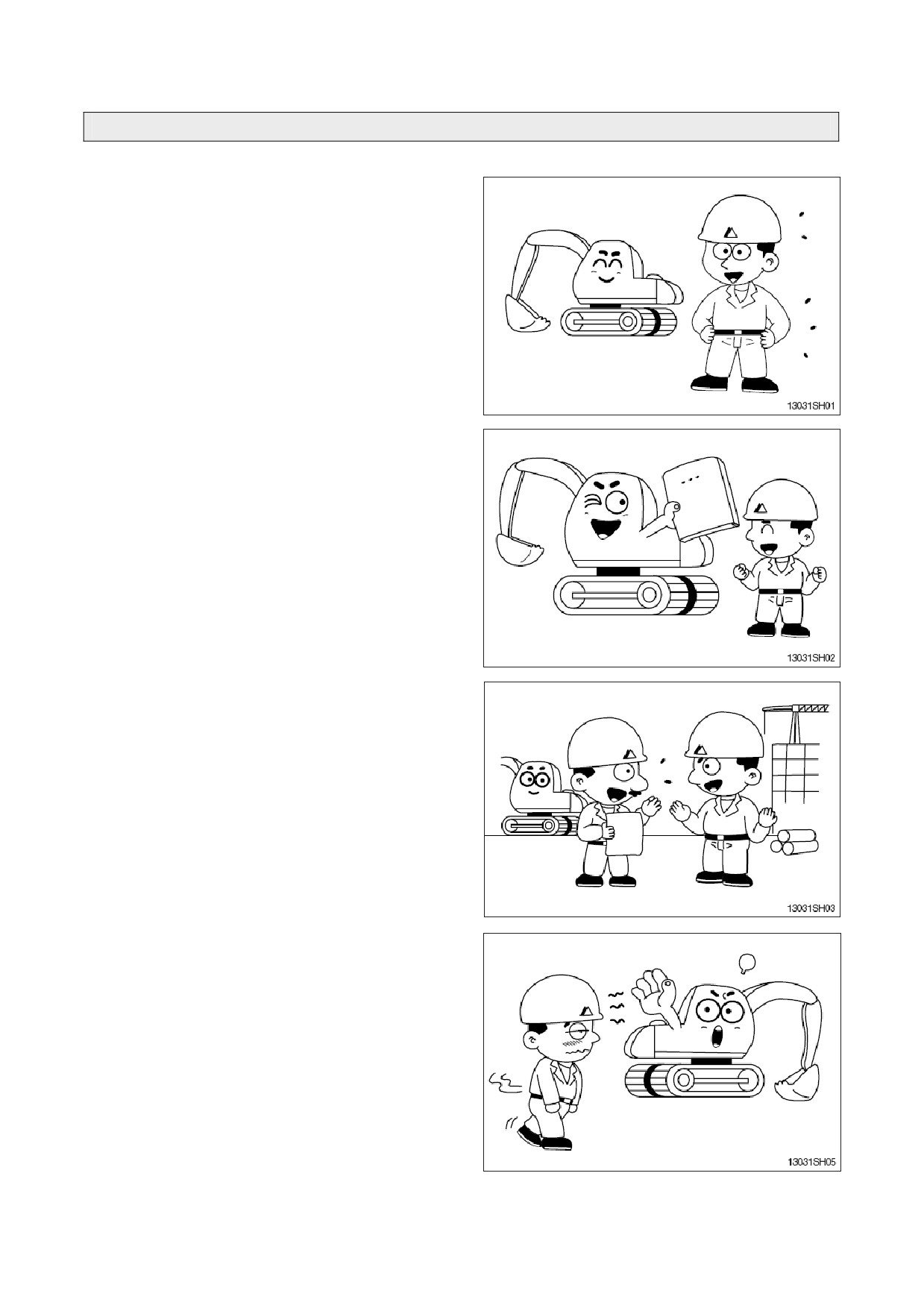

СОВЕТЫ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1. ПЕРЕД НАЧАЛОМ РАБОТЫ
В первую очередь думайте о безопасности.
В особой ситуации носите защитную одежду,
включая безопасную каску, защитные ботинки,
защитные перчатки, защитные очки и устройства
для защиты органов слуха в зависимости от
конкретных условий работы.
Почти все несчастные случаи происходят из-за
пренебрежения простыми и основополагающими
правилами техники безопасности.
Подробно изучите руководство по эксплуатации
перед началом работы на машине.
Обеспечение
надлежащей
осторожности
является вашей обязанностью.
Полностью осознайте детали и процесс в целом
по выполнению строительных работ еще до того,
как Вы приступили к работе.
Если Вы найдете какую-либо опасную операцию
в технологическом процессе, посоветуйтесь с
руководителем
работ
относительно
превентивных мер безопасности еще до начала
работы на машине.
Не работайте на погрузчике в состоянии
усталости или после употребления алкогольных
напитков или наркотиков.
1-1

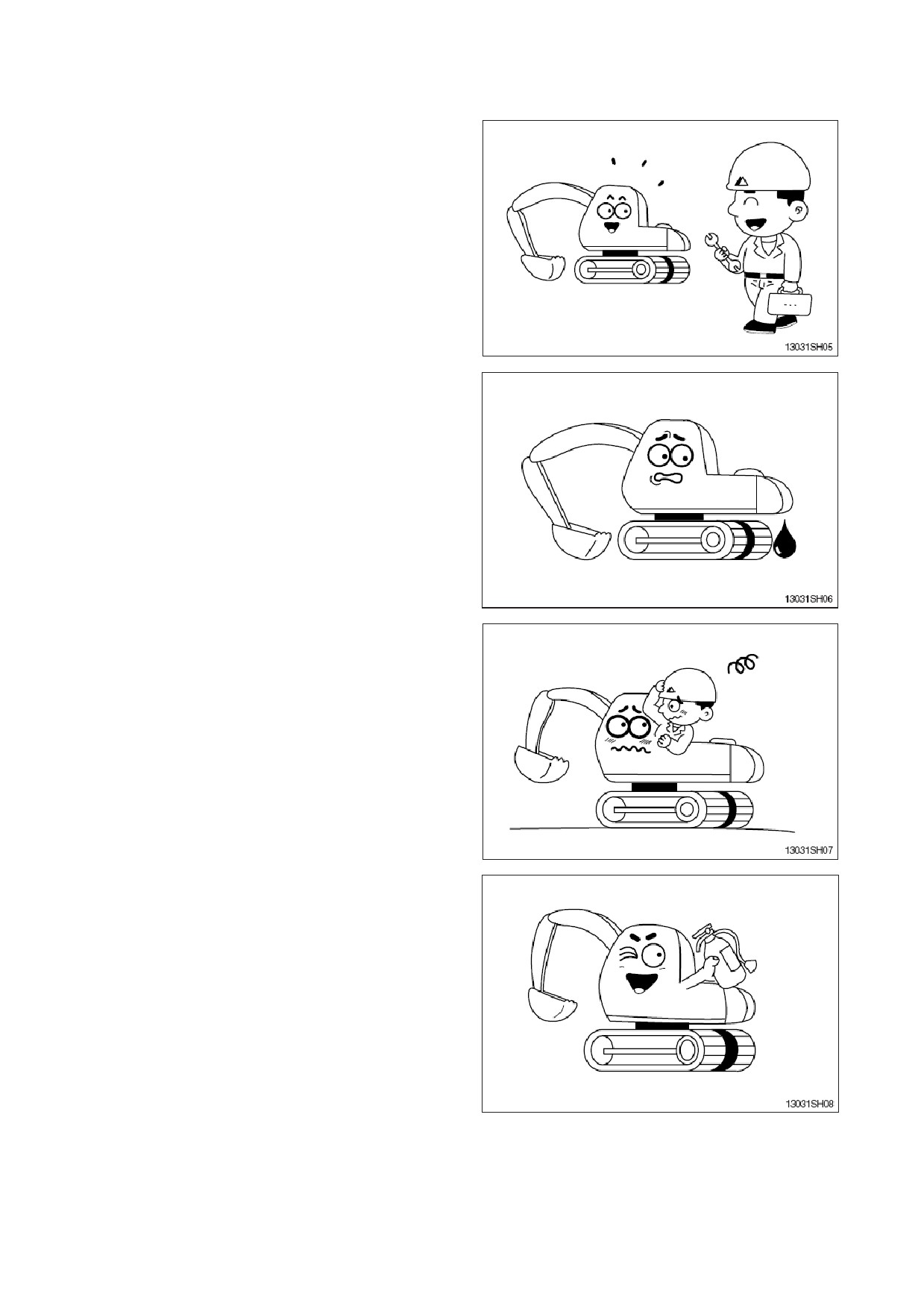

Проводите ежедневный контрольный осмотр в
соответствии с настоящим руководством.
Отремонтируйте поврежденные детали и
затяните ослабившиеся болты.
Проверяйте наличие утечек моторного масла,
рабочей жидкости, топлива и охлаждающей
жидкости.
Содержите машину в чистоте, регулярно
очищайте машину от грязи и мойте ее.
Не работайте на машине, если она требует
ремонта.
Приступайте к работе после полного завершения
ремонтных работ.
Будьте готовы к устранению возможного пожара.
Держите огнетушитель под рукой, а номера
пожарных служб - рядом с телефоном.
1-2

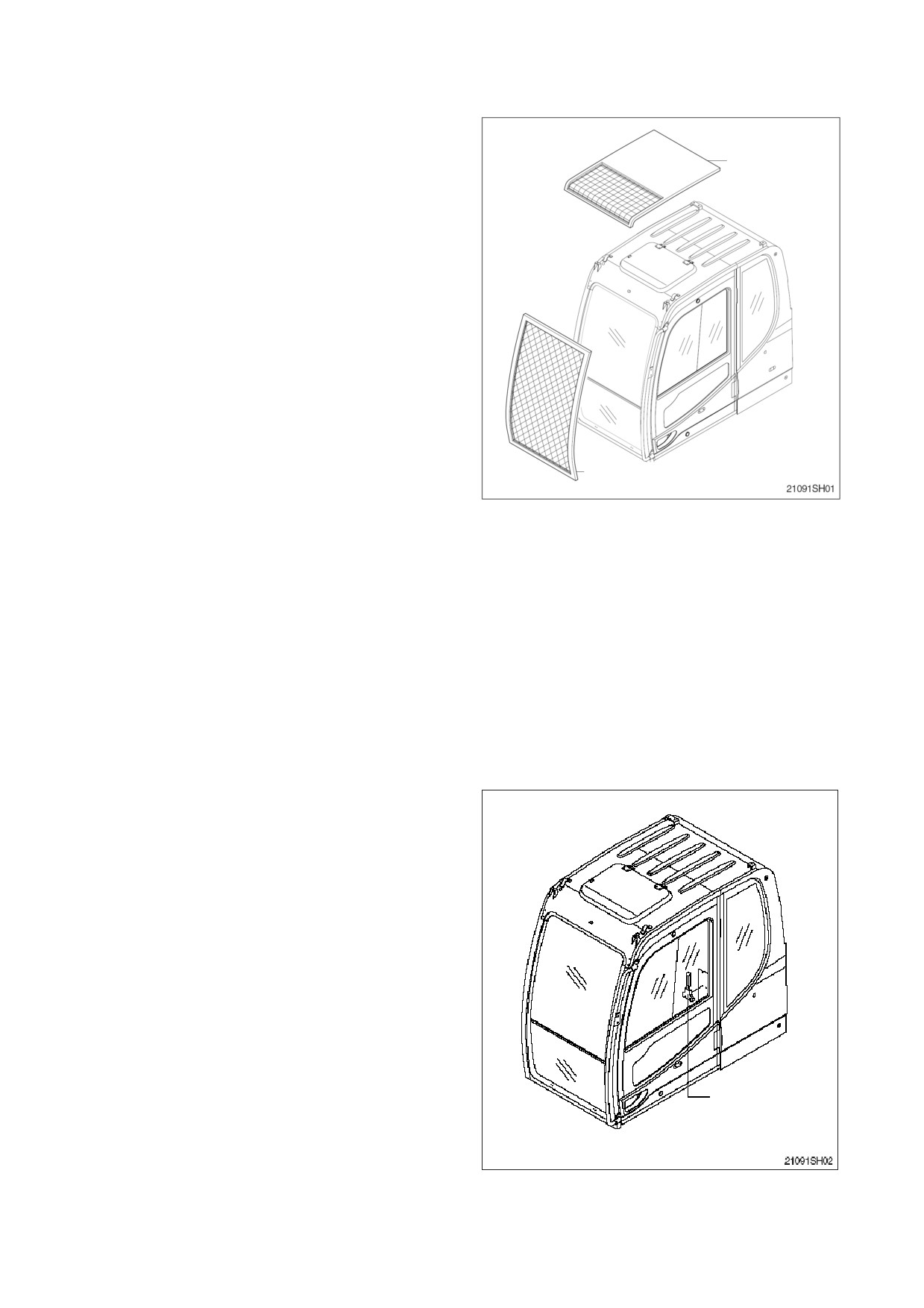

ЗАЩИТА ОТ ПАДАЮЩИХ ИЛИ ЛЕТЯЩИХ
ОБЪЕКТОВ
Верхняя
Если есть опасность для оператора от падающих
заспонка
или летящих объектов, установите защитные
заслонки для защиты оператора в подобных
ситуациях. Убедитесь, что замок лобового стекла
закрыт.
Перед началом работы.
Удостоверьтесь, что персонал, за исключением
оператора, находится вдали от зоны падающих
или летящих объектов.
Пожалуйста, свяжитесь с дистрибьютором
HYUNDAI в Европе, если вы нуждаетесь в
верхней и передней защитных заслонках и FOPS
(защитный барьер от летящих объектов).
Передняя
заспонка
НЕСАНКЦИОНИРОВАННАЯ МОДИФИКАЦИЯ
Любые изменения в машине, сделанные без
разрешения фирмы HYUNDAI, могут стать
причиной опасности.
Проконсультируйтесь у дистрибьютора HYUNDAI
перед тем, как произвести модификации в
системе машины. Фирма HYUNDAI не несет
ответственность за травмы или ущерб,
причиненные в результате несанкционированных
модификаций в системе экскаватора.
ПОДГОТОВКА К АВАРИЙНОЙ СИТУАЦИИ
Только в случае аварийной ситуации разбейте
лобовое стекло находящимся в кабине молотком
и аккуратно выйдите.
Убедитесь, что вы знаете номера телефонов
людей, способных помочь вам в аварийной
ситуации.
Мопоток
1-3

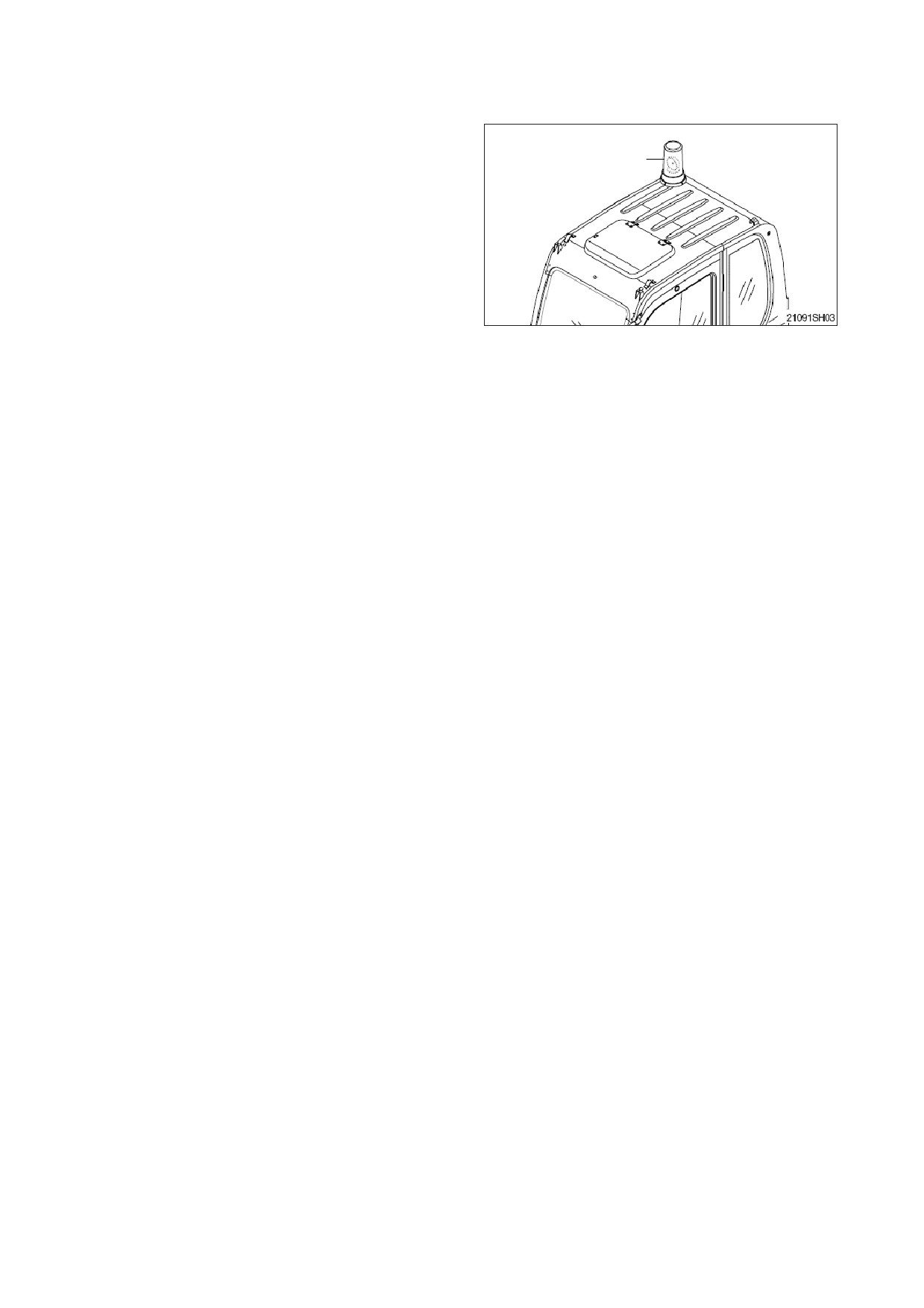

ПРОБЛЕСКОВЫЙ МАЯК
При работе на дорогах или возле дороги
ПРОБЛЕСКОВЫЙ
включение проблескового маяка позволяет
МАЯК
избежать дорожно-транспортных происшествий.
Для установки проблескового маяка на вашу
машину,
пожалуйста, обратитесь к дистрибьютору
HYUNDAI.
МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ И
ИСПОЛЬЗОВАНИИ
ОПОЛНИТЕЛЬНОГО
РАБОЧЕГО ОБОРУДОВАНИЯ
Перед
установкой
и
использованием
факультативного дополнительного рабочего
оборудования прочитайте соответствующий
раздел руководства по эксплуатации и всю
информацию в руководстве, относящуюся к
данному рабочему оборудованию.
Не устанавливайте дополнительное рабочее
оборудование, неразрешенное фирмой HYUNDAI
или вашим дистрибьютором HYUNDAI. Установка
несанкционированного оборудования может
создать угрозу безопасности или неблагоприятно
повлиять на ход работы экскаватора и даже
сократить срок службы машины.
Фирма HYUNDAI не несет ответственности за
травмы, несчастные случаи, повреждения,
нанесенные
использованием
несанкционированного
дополнительного
рабочего оборудования.
Устойчивость машины достаточна для ее
применения на различных работах. При
эксплуатации
данной
машины следует
руководствоваться таблицами грузоподъемности.
Для работы с использованием специального
оборудования
(не описанного в данном
руководстве)
необходимо
установить
дополнительный противовес или
соблюдать
особую осторожность при эксплуатации машины.
ПРАВИЛА БЕЗОПАСНОСТИ
Только опытный и уполномоченный персонал
может работать на экскаваторе и технически его
обслуживать.
Следуйте всем правилам безопасности, мерам
предосторожности и инструкциям при работе на
машине и ее техническом обслуживании.
Работая с напарником или другим персоналом на
рабочей площадке, удостоверьтесь, что весь этот
персонал понимает ручные сигналы, подаваемые
на рабочей пл.
1-4
ДЕТАЛИ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ
Удостоверьтесь, что все защитные решетки и
заслонки стоят на нужном месте. Почините ихв
случае повреждения.
Используйте должным образом такие детали
обеспечения безопасности, как блокировочный
стержень и ремень безопасности.
Никогда не снимайте детали обеспечения
безопасности.
Всегда содержите их в хорошем рабочем
состоянии.
Неумелое
использование
деталей
обеспечениябезопасности может стать причиной
травм илисмерти.
СХЕМА УПРАВЛЕНИЯ МАШИНЫ
Следует
проверить
соответствие
схемы
управления машины схеме, представленной на
этикетке, расположенной на кабине.
При несовпадении необходимо заменить этикетку
на соответствующую схеме работы перед
эксплуатацией машины.
Невыполнение этого требования может привести к
травме.

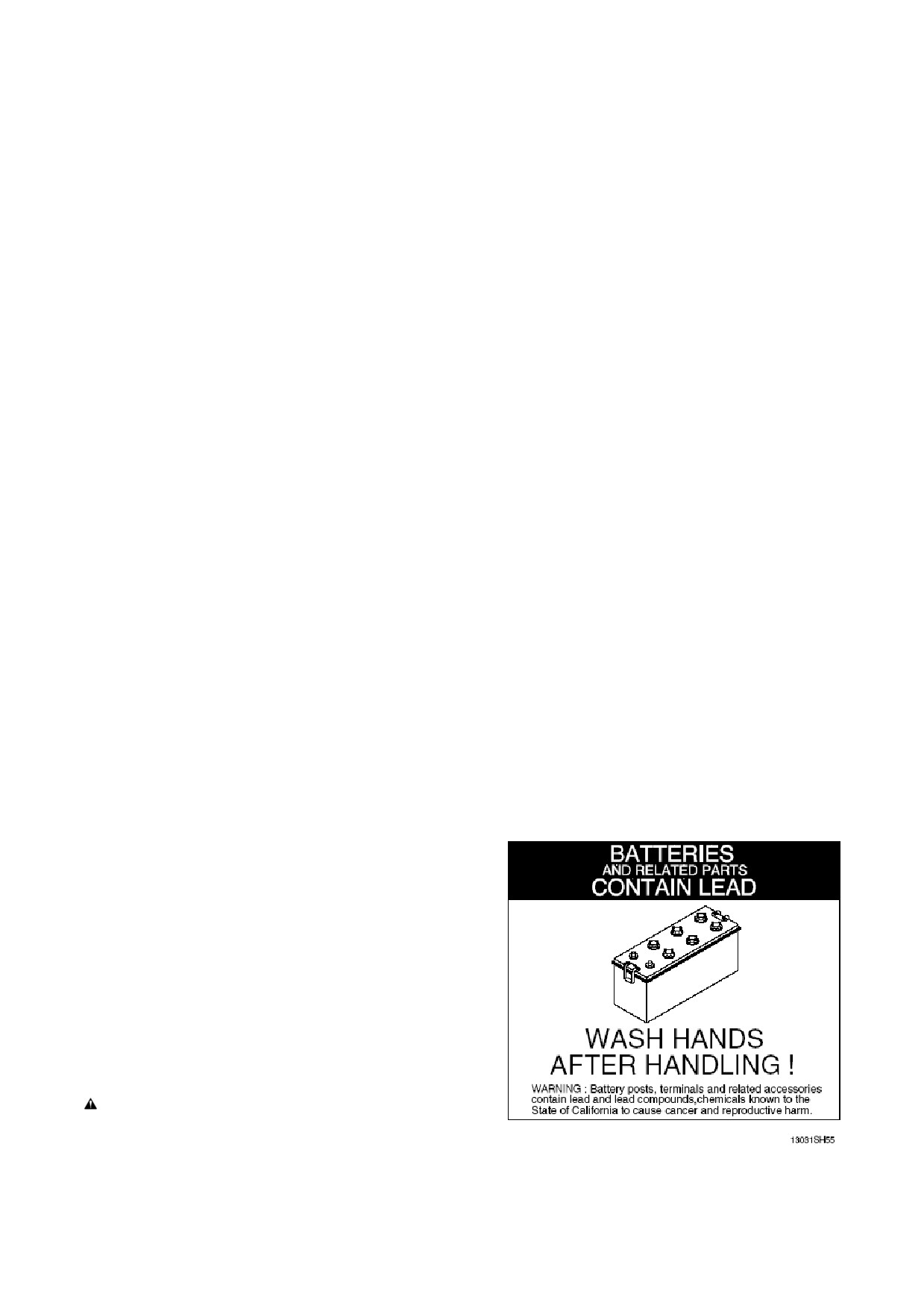

Утверждение № 65 штата Калифорния
Согласно законам в штате Калифорния
компоненты выхлопных газов дизельного двигателя
могут быть причиной раковых заболеваний,
дефектов у новорожденных или нанесения ущерба
рождаемости.
Клеммы и полюса аккумуляторных батарей и
соответствующие аксессуары содержат свинеци
его соединения.
МОЙТЕ РУКИ ПОСЛЕ ОБСЛУЖИВАНИЯ
СООТВЕТСТВУЮЩИХ ДЕТАЛЕЙ!
Запрещается грузить машину за подъемные скобы
на противовесе.
Использование неверного способа погрузки
может привести к серьезным травмам или
смерти.
1-5

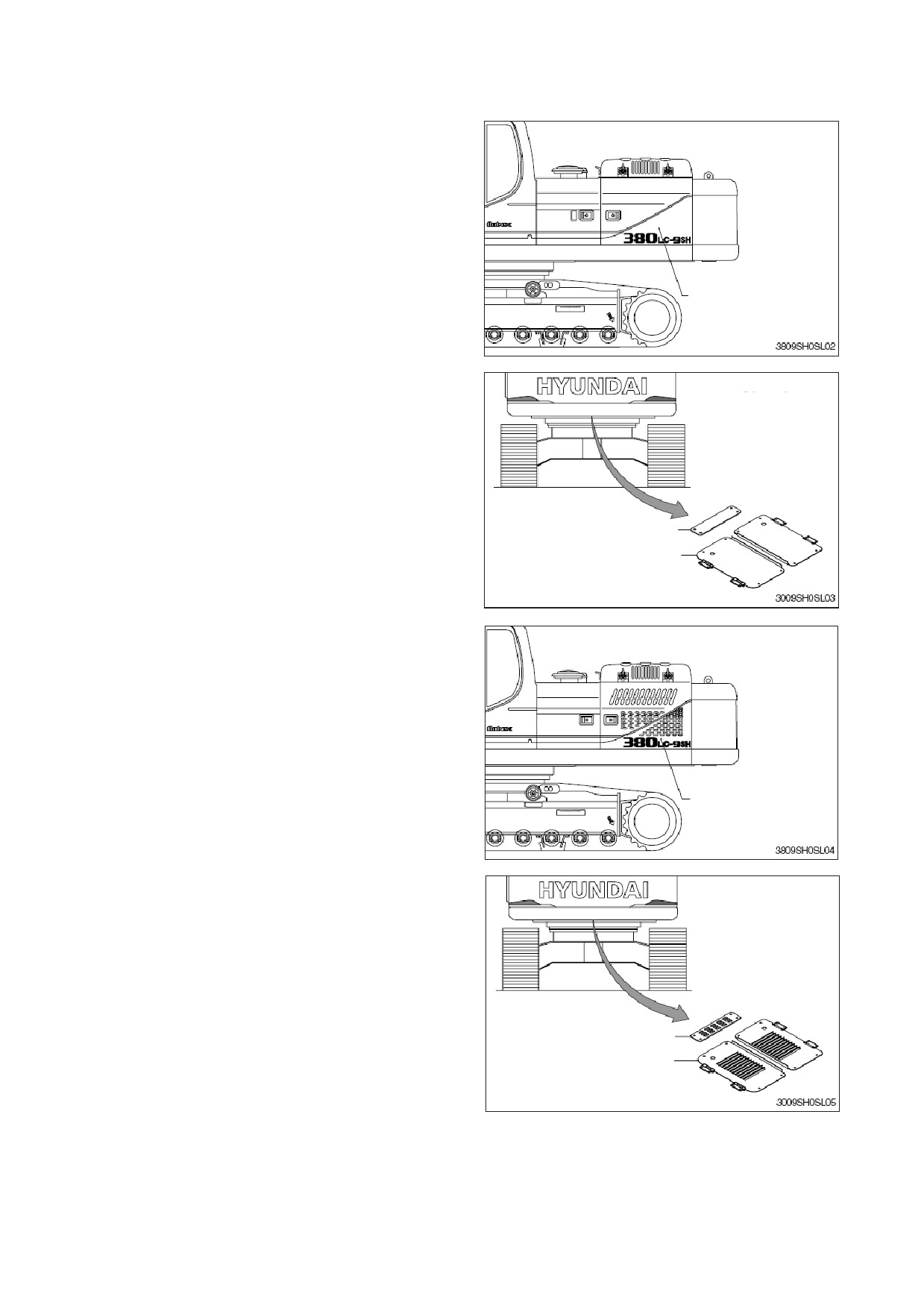

ПРЕДУПРЕЖДЕНИЕ ПЕРЕГРЕВА (ДЛЯ РАБОТЫ
Закрытого типа
В АРКТИЧЕСКИХ УСЛОВИЯХ)
(для арктических
условий)
Машины, предназначенные для работы в
арктических условиях, оснащены боковой крышкой
закрытого типа и нижней крышкой для уменьшения
потока сильно охлажденного воздуха внешней
среды.
Боковая крышка
(левая, правая)
В теплое время года крышки закрытого типа могут
Закрытого типа
приводить к перегреву из-за недостатка притока
(для арктических
свежего воздуха.
условий)
Нижняя крышка радиатора
Нижняя крышка двигателя
Для предотвращения перегрева в условиях
Вентилируемого типа
высокой
температуры
внешнего
воздуха
рекомендуется менять крышки на другие,
обеспечивающие
достаточную
площадь
вентиляции.
См. список частей для получения информации о
вентилируемых боковых и нижних вентиляционных
Боковая крышка
крышках.
(левая, правая)
Вентилируемого типа
Нижняя крышка радиатора
Нижняя крышка двигателя
1-6

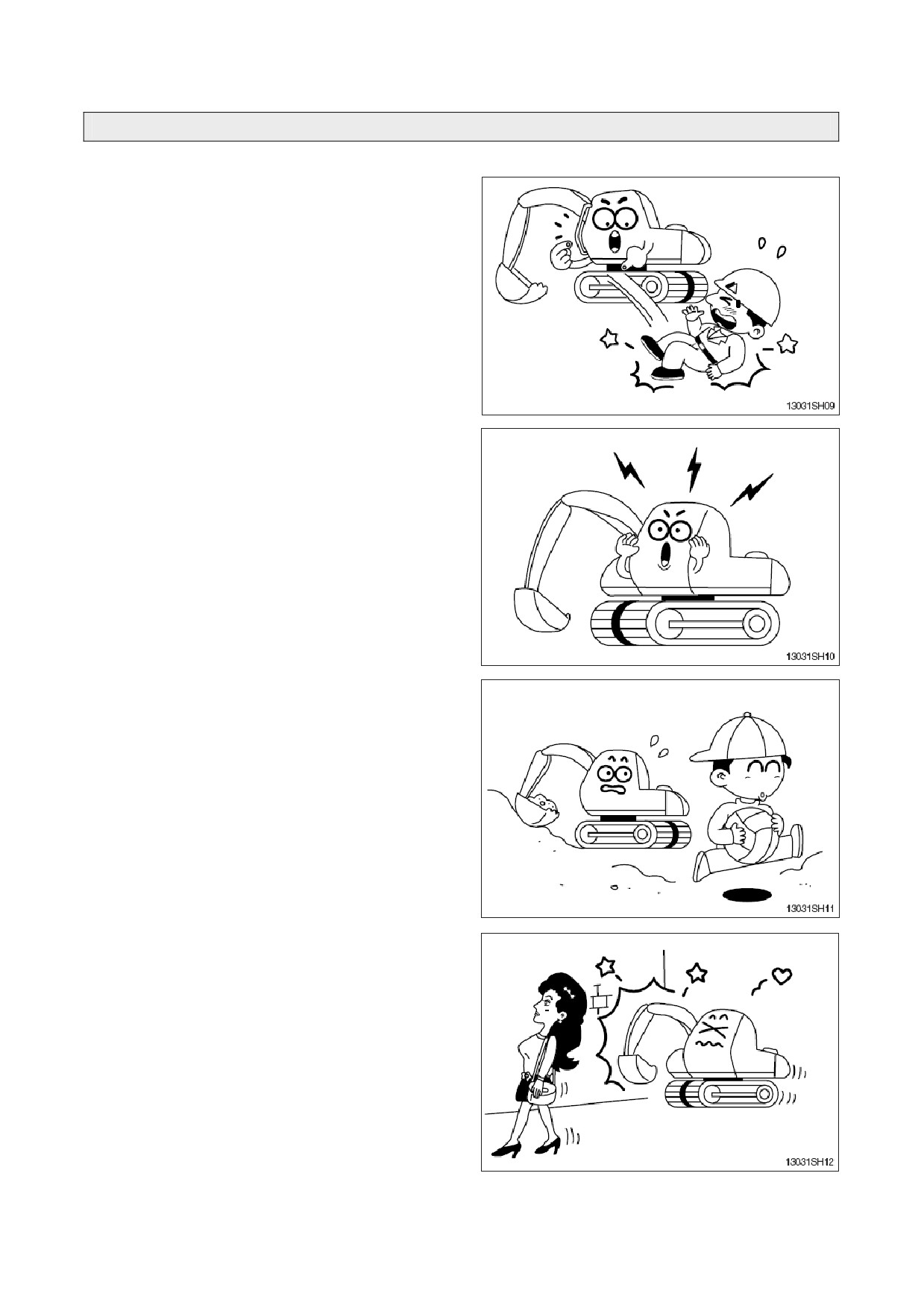

2. ВО ВРЕМЯ РАБОТЫ МАШИНЫ
Пользуйтесь поручнями и подножкой при
залезании на экскаватор и при выходе из него.
Не запрыгивайте на экскаватор и не спрыгивайте
с него.
Перед началом работы подайте звуковой сигнал
для предупреждения близстоящего персонала о
начале работы машины.
Для лучшей видимости очистите стекла от
посторонних материалов, напр., от обледенения.
Внимательно управляйте экскаватором, обращая
внимание на отсутствие персонала, людей и
других объектов внутри рабочей зоны.
При необходимости установите защитные
ограждения рабочей зоны.
При использовании рабочего оборудования
внимательно следите за стройплощадкой.
1-7

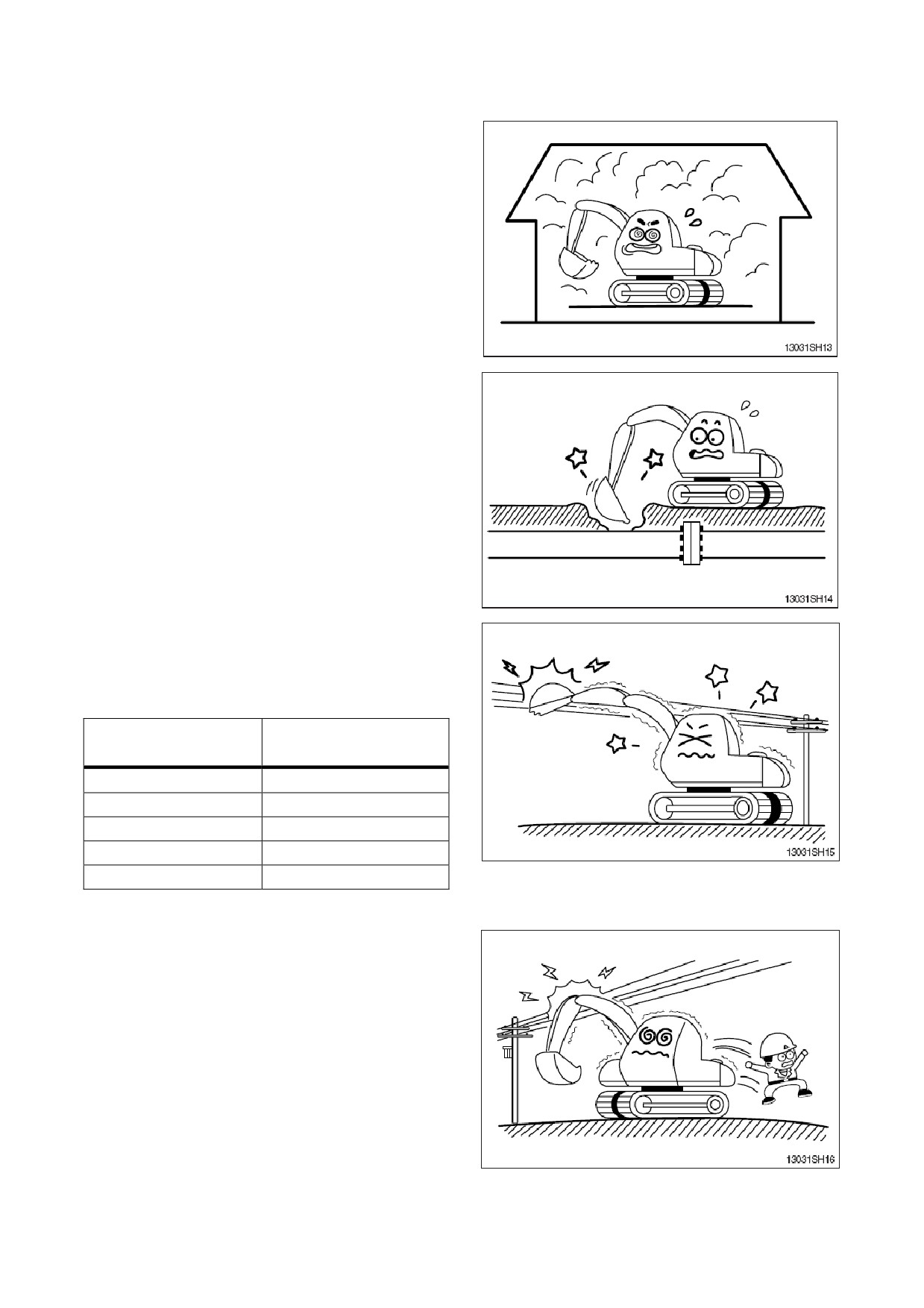

При работе в закрытом месте обеспечьте
необходимую вентиляцию, чтобы избежать
опасности отравления оператора выхлопными
газами двигателя.
Проверьте
расположение
подземных
коммуникаций газопроводов и водопроводов и
обеспечьте должную их и свою безопасность
перед выполнением работ и при работе.
Работа вблизи линий электропередач очень
опасна.
Проводите работы на следующем безопасном
расстоянии, приведенном ниже:
Миним. безопасное
Напряжение, кВ
расстояние, м
6,6 кВ
3 м (10 фут)
33,0 кВ
4 м (13 фут)
66,0 кВ
5 м (16 фут)
154,0 кВ
8 м (26 фут)
275,0 кВ
10 м (33 фут)
Если машина коснется высоковольтного провода,
оставайтесь сидеть на своем рабочем месте в
кабине и предупредите персонал о том, чтобы
никто не касался экскаватора до отключения
тока
в
линии электропередачи.
При
необходимости покинуть машину, спрыгивайте с
нее, не касаясь машины.
1-8

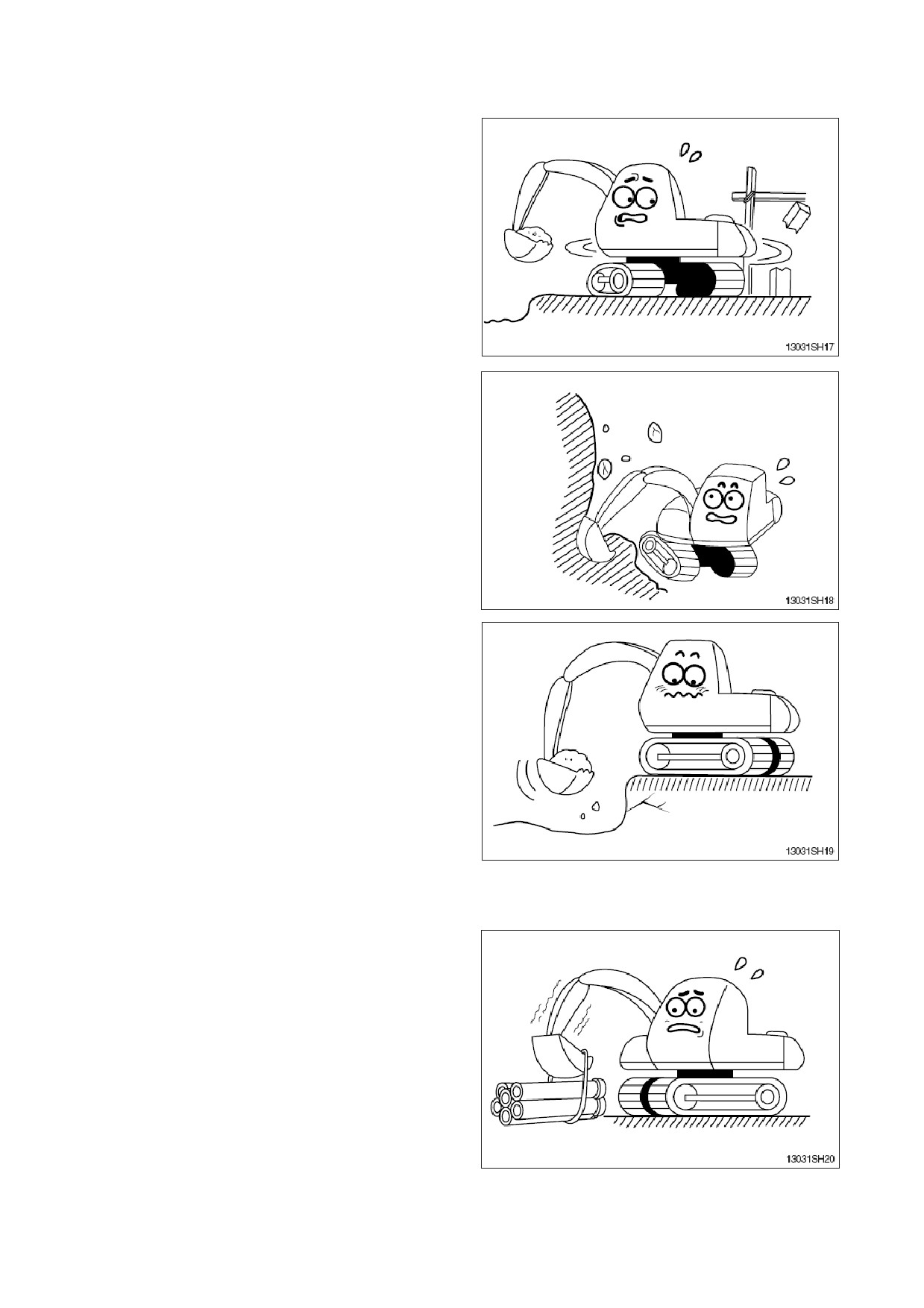

Помните о помехах.
Будьте особенно осторожны, и следите за
свободным пространством возле машины при
вращении.
При работе машины с гидромолотом или при
работе в местах, где возможно падение камней,
для соответствующей защиты необходимо
обеспечить ограждение крыши и защиту головы.
Избегайте работ на уступе или на мягком грунте,
поскольку существует опасность опрокинуться.
Если работа на уступе или на мягком грунте
неизбежна,
установите
экскаватор
под
правильным углам так, чтобы можно было легко
выбраться из машины. Приводные колеса
необходимо
располагать
в
стороне,
противоположной от места копания.
При подъемных работах учитывайте мощность
машины, вес и ширину груза.
Старайтесь не перегружать машину, так как это
может вызвать повреждение машины или
несчастный случай.
1-9

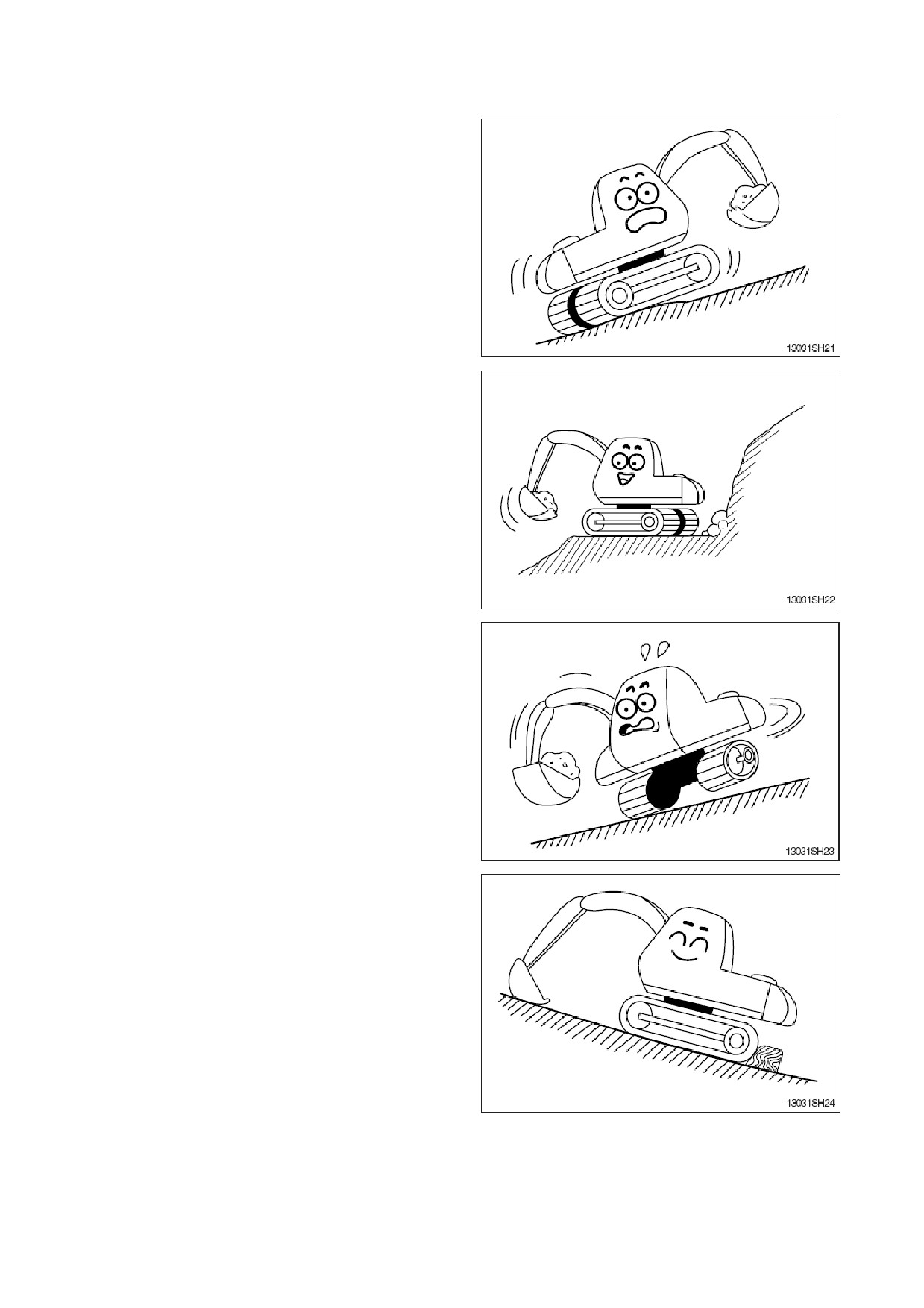

Работа на склонах опасна.
Избегайте проведения работ на уклоне свыше
10°.
При необходимости работы на уклоне,
приступайте к ней только после того, как
подготовите горизонтальную поверхность.
Вращение на уклоне грозит опрокидыванием.
Не выполняйте вращение машины с
заполненным ковшом на уклонах, так как это
может привести к потере устойчивости.
Старайтесь не оставлять машину на склонах.
При необходимости парковки опустите ковш на
землю и заблокируйте колеса.
1-10

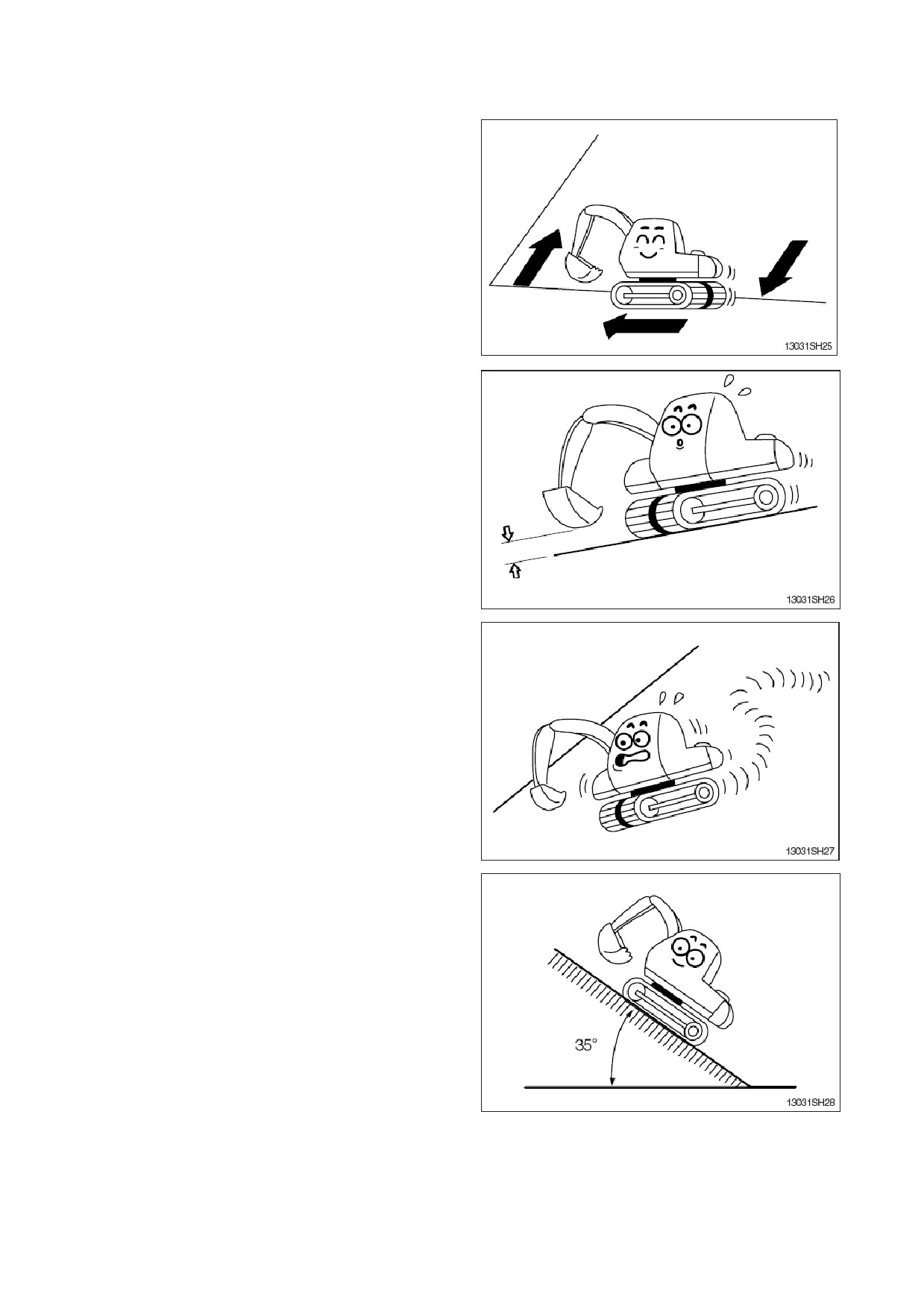

Избегайте езды в поперечном направлении на
уклоне, так как это может стать причиной
опрокидывания или соскальзывания.
Перемещение по склону опасно.
При езде вниз по склону убедитесь, что
управляете медленно и держите ковш на высоте
20~30 см (1 фут)над землей для того, чтобы он
мог быть использован в качестве тормоза в
аварийных ситуациях.
20~30 см
Опасны повороты машины при езде по склону.
Если требуется смена направления движения,
поворачивайте машину на горизонтальной
поверхности и на твердом грунте.
Предел угла наклона двигателя составляет 35°.
Ни в коем случае не работайте под углом,
превышающим предельный угол наклона
двигателя.
1-11

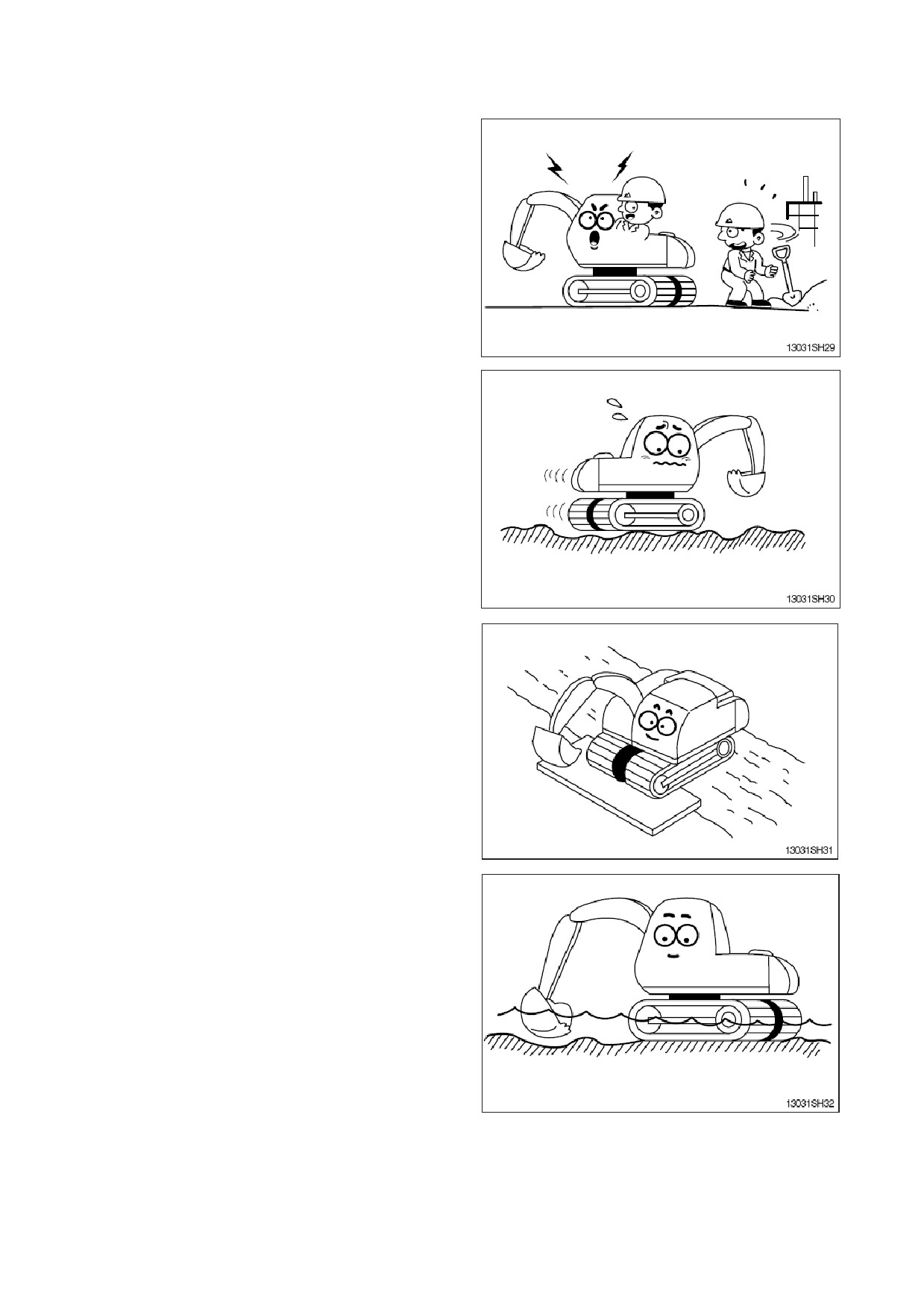

Перед движением машины дайте звуковой
сигнал для того, чтобы предупредить персонал,
находящийся поблизости.
Правильно выбирайте направление движения
машины вперед и назад, проверив расположение
ходового двигателя.
Снижайте скорость при езде по неровностям.
При работах на мягких грунтах помещайте
настилы или деревянные панели под гусеницы
для предотвращения увязания экскаватора.
При работе в воде или при переезде мелких
водоемов проверьте состояние грунта на дне,
глубину и скорость течения воды, а затем
следите, чтобы уровень воды не превышал
высоты несущего катка.
1-12
содержание .. 1 2 3 ..
