ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения
1
2
10
8
9
BV
AV
h
f
4
6
T1HH-03-05-004
3
7
5

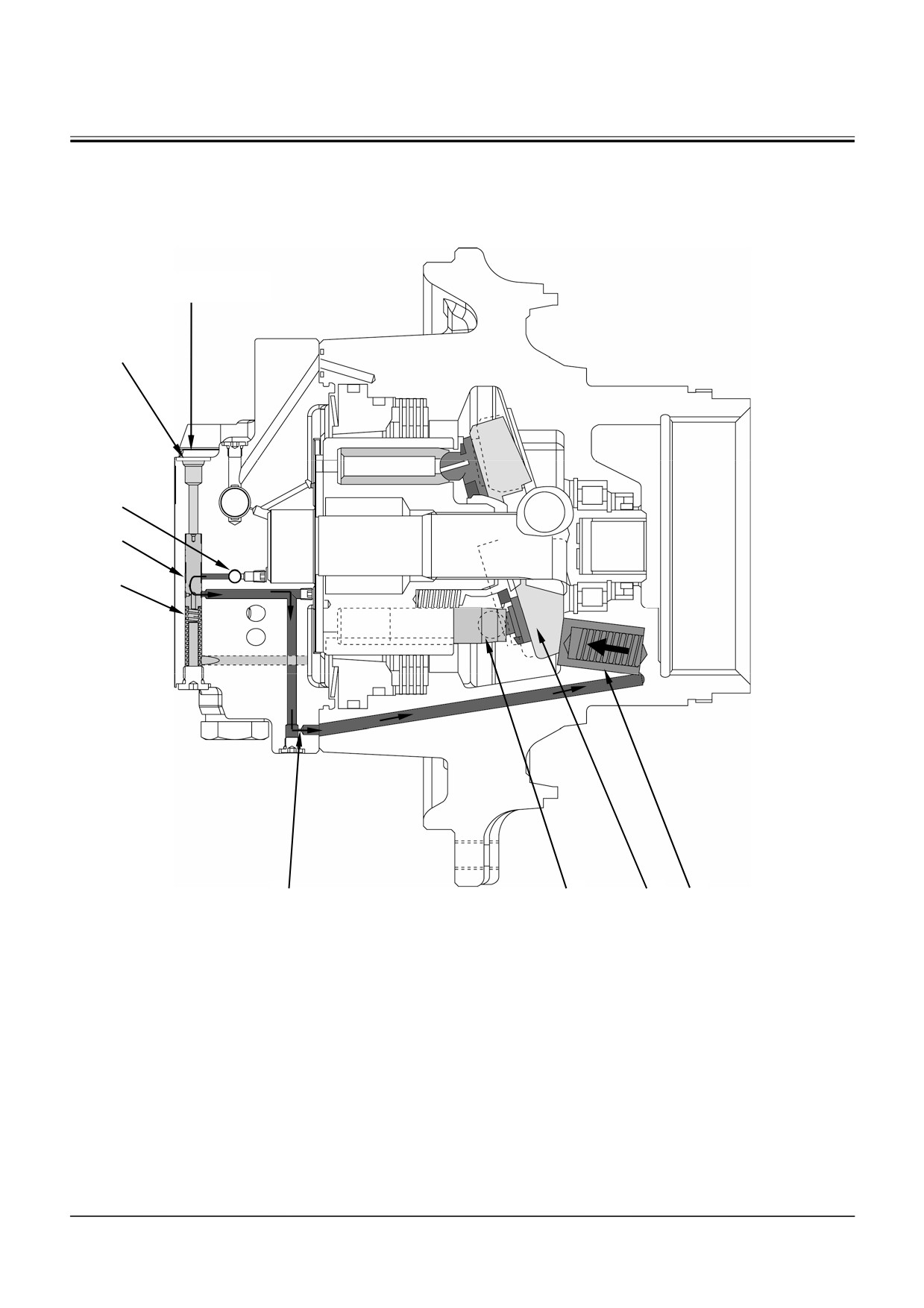

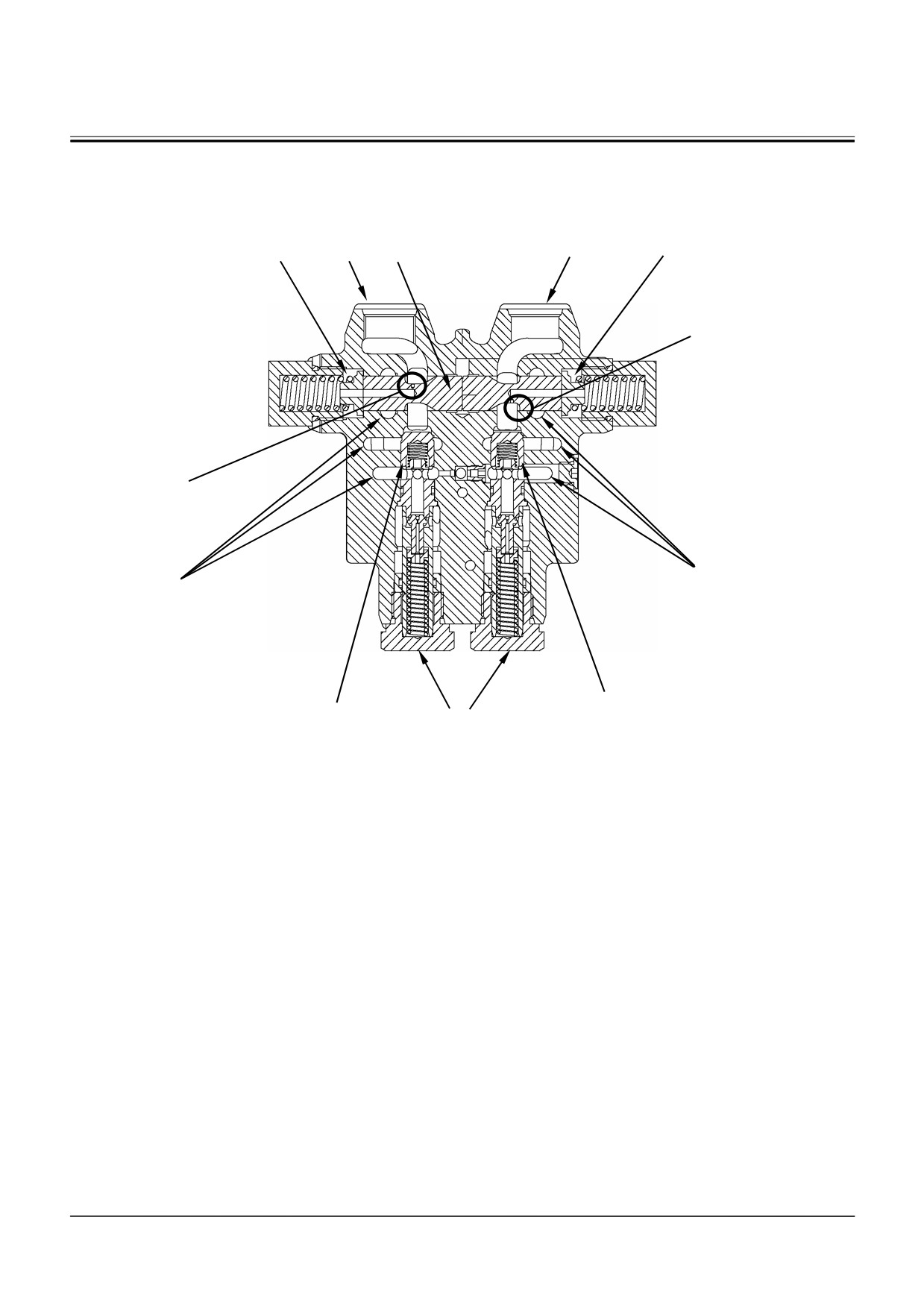

1 - Канал AV
4 - Канал АМ гидромотора
7 - Обратный клапан ВС
9 - Золотник (Разгруженный
клапан)
2 - Полость А
5 - Перегрузочный предо-
8 - Канал BV
10 - Полость В
хранительный клапан
3 - Обратный клапан АС
6 - Канал ВМ гидромотора
T3-5-9
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения
ПЕРЕКЛЮЧЕНИЕ РЕЖИМА ПЕРЕДВИ-
ЖЕНИЯ

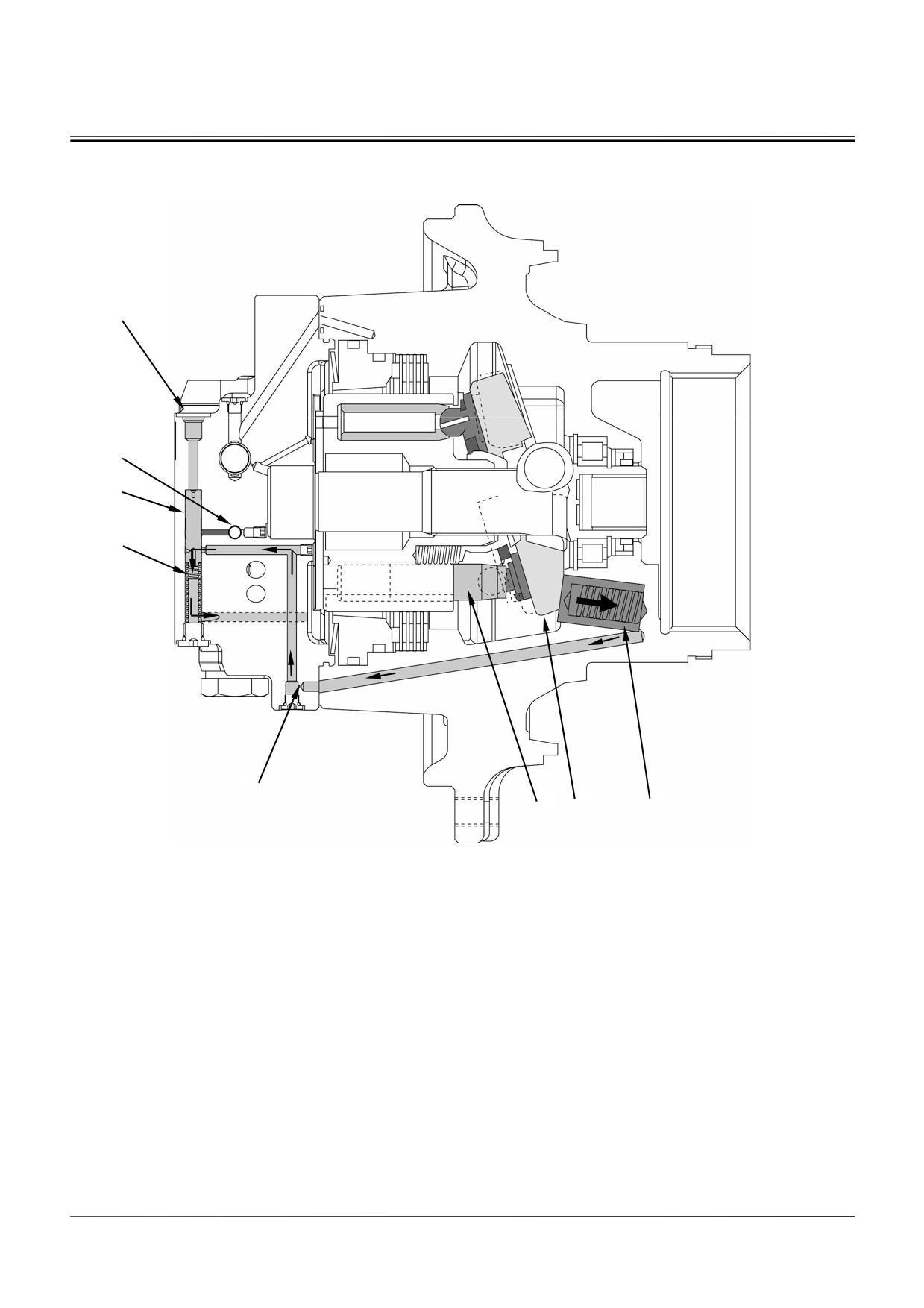

Переключение режима передвижения происходит
за счет изменения угла поворота наклонной шайбы
(7) в результате перемещения поршня (8).
• Низкая скорость передвижения
1. Когда переключатель режима передвижения
находится в положении SLOW (Низкая ско-
рость), МС (Основной контроллер) не посыла-
ет сигналы к блоку электромагнитного клапана
(SI), поэтому давление управления не подает-
ся в канал управления (1). Золотник (3) нахо-
дится в поднятом положении под давлением
пружины (4).
2. Вследствие этого рабочая жидкость не дейст-
вует на поршень (8), который находится в по-
ложении, определенном максимальным углом
поворота наклонной шайбы.
3. В результате, величина хода поршня (6) уве-
личивается, и гидромотор привода передви-
жения вращается на низкой скорости.
T3-5-10
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения
1
2
3
4
5
6
7
8
T1HH-03-05-005
1 - Канал управления
3 - Золотник
5 - Дроссель
7 - Наклонная шайба
2 - Клапан "ИЛИ", обеспечивающий рабо-
4 - Пружина
6 - Поршень
8 - Поршень
ту поршня
T3-5-11
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения
• Высокая скорость передвижения
1. Когда переключатель режима передвижения
находится в положении FAST (Высокая ско-
рость), МС (Основной контроллер) посылает
сигналы к блоку электромагнитного клапана
(SI) в ответ на нагрузку при передвижении.
(Обратитесь к теме "Управление углом пово-
рота наклонной шайбы в гидромоторе при-
вода передвижения" в разделе СИСТЕМЫ /
Система управления.)
2. Давление управления подается из канала
управления (1) и перемещает золотник (3)
вниз.
3. Рабочая жидкость в канале высокого давле-
ния (АМ или ВМ) в гидромоторе давит на
поршень (8) через дроссель (5), золотник (3)
и клапан "ИЛИ" (2).
4. Поршень (8) толкает наклонную шайбу (7), в
результате чего угол поворота наклонной
шайбы (7) уменьшается. Вследствие этого
уменьшается величина хода поршня (6), и
гидромотор привода передвижения вращает-
ся на высокой скорости.
T3-5-12
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения
Давление управ-
ления
1
2
3
4
5
6
7
8
T1HH-03-05-007
1 - Канал управления
3 - Золотник
5 - Дроссель
9 - Наклонная шайба
2 - Клапан "ИЛИ", обеспечи-
4 - Пружина
6 - Поршень
10 - Поршень
вающий работу поршня
T3-5-13
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения

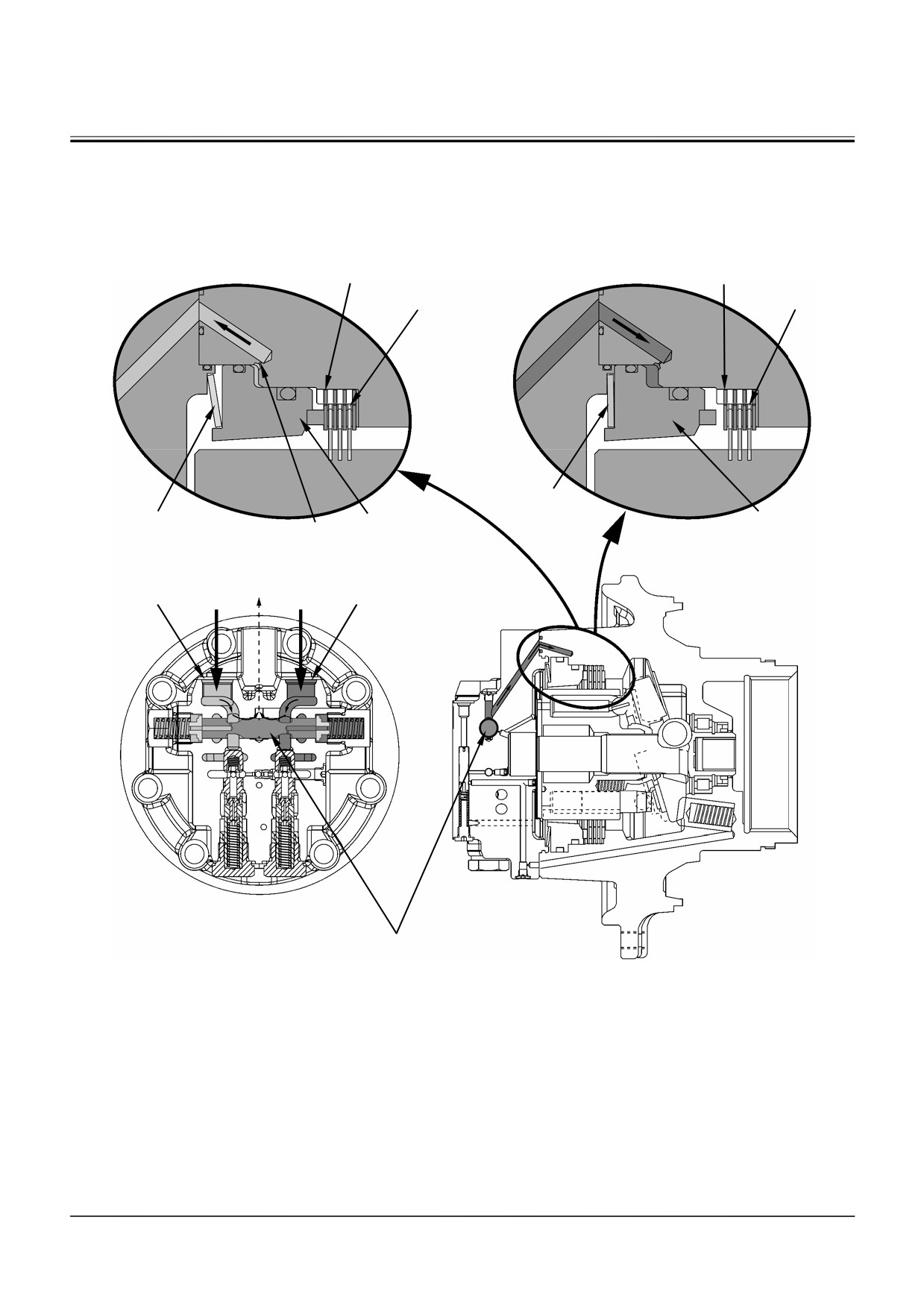

СТОЯНОЧНЫЙ ТОРМОЗ
Стояночный тормоз - это многодисковый тормоз,
работающий в масле. Этот тормоз является тор-
мозом негативного типа, поэтому он выключается
только тогда, когда давление выключения тормо-
за направлено в полость тормозного поршня.
Стояночный тормоз включается автоматически,
за исключением случая, когда машина находится
в режиме передвижения. Фрикционные диски и
пластины соединены посредством шлицевого со-
единения с корпусом гидромотора привода пере-
движения и ротором, соответственно.
Выключение тормоза
Включение тормоза
1. При перемещении рычага управления пере-
1. Когда рычаг управления передвижением воз-
движением рабочая жидкость из основного
вращается в нейтральное положение, золот-
насоса направляется в канал АМ или ВМ в
ник разгруженного клапана в клапане управ-
гидромоторе привода передвижения через
ления тормозом механизма передвижения
гидрораспределитель.
возвращается в нейтральное положение.
2. Рабочая жидкость под давлением смещает
2. Поскольку рабочая жидкость, действующая
золотник разгруженного клапана в клапане
на тормозной поршень, возвращается в кон-
управления тормозом механизма передви-
тур слива от дросселя тормозного поршня,
жения и воздействует на тормозной поршень
тормозной поршень медленно отодвигается
через выемку в золотнике.
назад тарельчатой пружиной.
3. Следовательно, поскольку тормозной пор-
3. Следовательно, усилие пружины направлено
шень находится под давлением, пластины и
на пластины, находящиеся в зацеплении с
фрикционные диски освобождаются друг от
наружным диаметром ротора, и фрикцион-
друга, вследствие чего тормоз выключается.
ные диски, находящиеся в зацеплении с
внутренним диаметром корпуса гидромотора
через тормозной поршень, в результате чего
наружный диаметр ротора удерживается си-
лой трения.
T3-5-14
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Механизм передвижения
При включении тормоза:
При выключении тормоза:
Внешний
Внешний
диск
диск
Внутренний
Внутренний диск
диск
Дисковая
пружина
Дисковая
Тормозной
Тормозной
пружина
Дроссель
поршень
поршень
К тормозному
поршню
Канал BV
Канал AV
Золотник разгруженного
клапана
T1V7-03-05-001
T3-5-15
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления

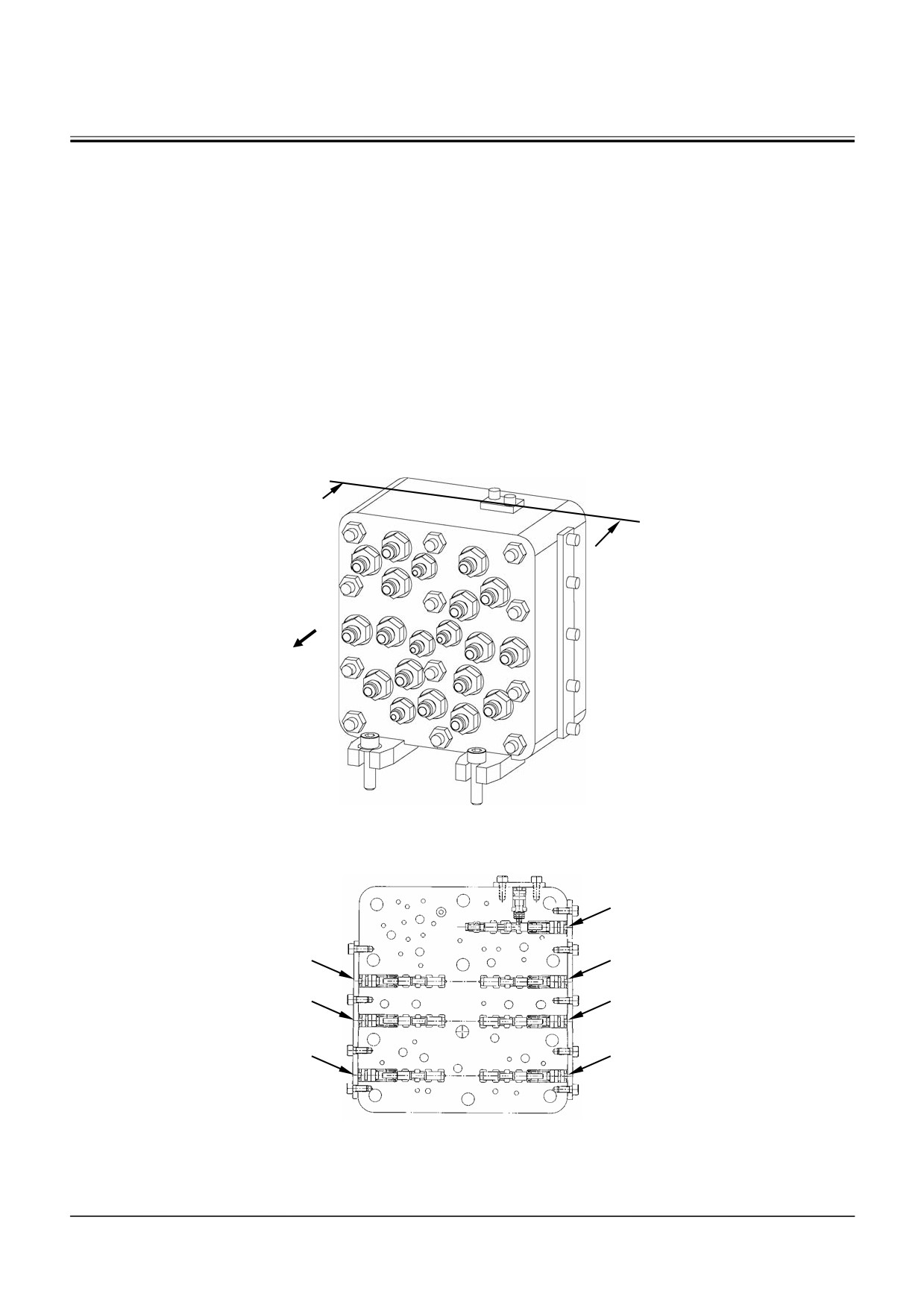

ОБЩАЯ ЧАСТЬ
Гидрораспределитель системы управления уста-
новлен в контуре управления между клапаном
управления и гидрораспределителем и управляет
гидросигналами, которые используются для регу-
лирования насоса и различного типа клапанов.
Основными компонентами гидрораспределителя
системы управления являются клапан "ИЛИ", про-
тивоударный клапан, клапан управления подачей
насоса 1, клапан управления подачей насоса 2,
золотник клапана-сумматора потоков, золотник
клапана управления подачей в контур ковша, зо-
лотник выключения стояночного тормоза привода
вращения поворотной части и золотник клапана
управления подачей в контур рукояти 1.
A
A
В сторону клапана
управления

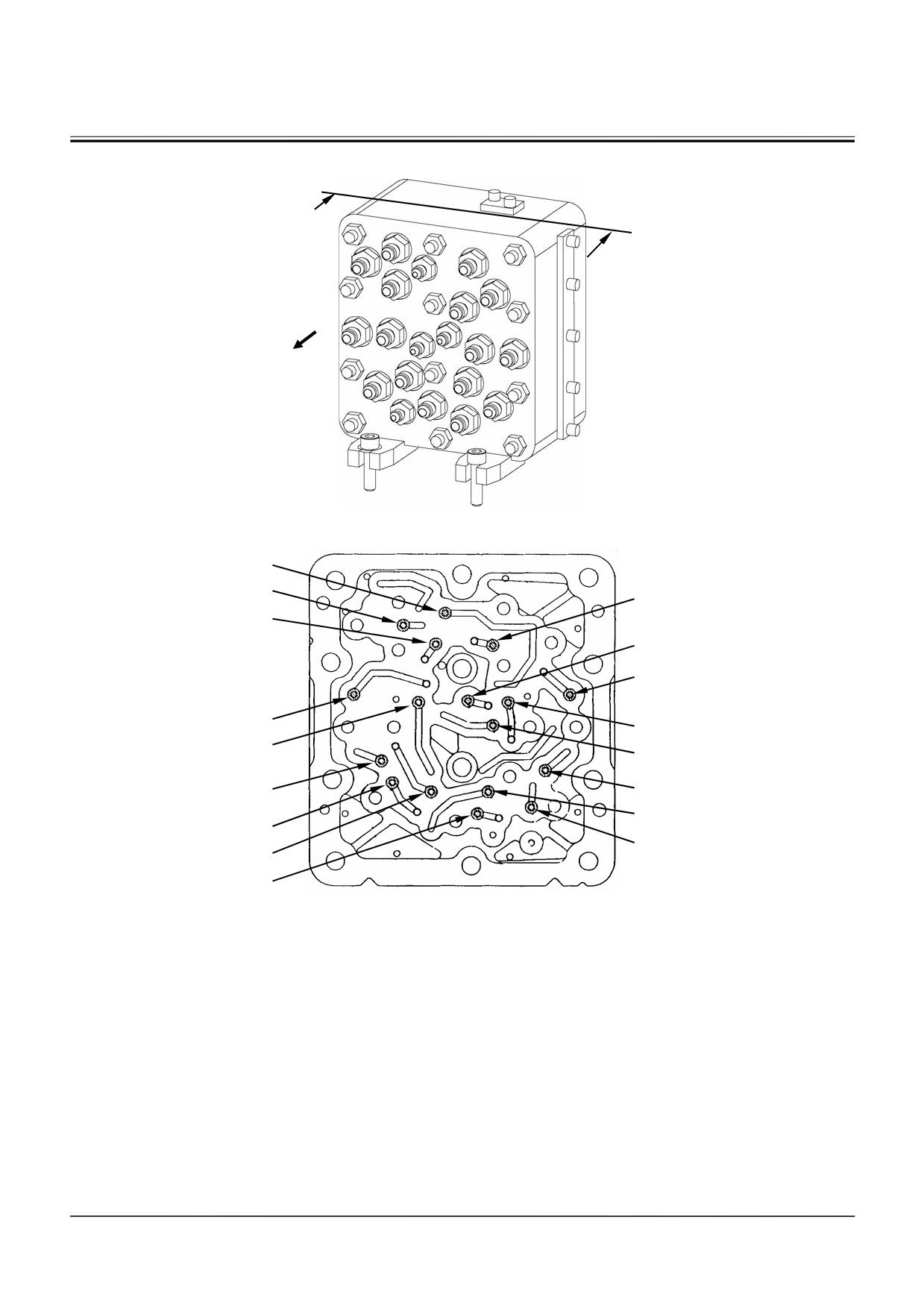

T178-03-06-016
Поперечное сечение А-А
Противоударный клапан
Золотник клапана управления
Золотник клапана управления подачей
подачей в контур рукояти 1
в контур ковша
Клапан управления подачей насоса 1
Клапан управления подачей насоса 2
Золотник выключения стояноч-
Золотник клапана-сумматора потоков
ного тормоза привода вращения
поворотной части
T178-03-06-002
T3-6-1
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления

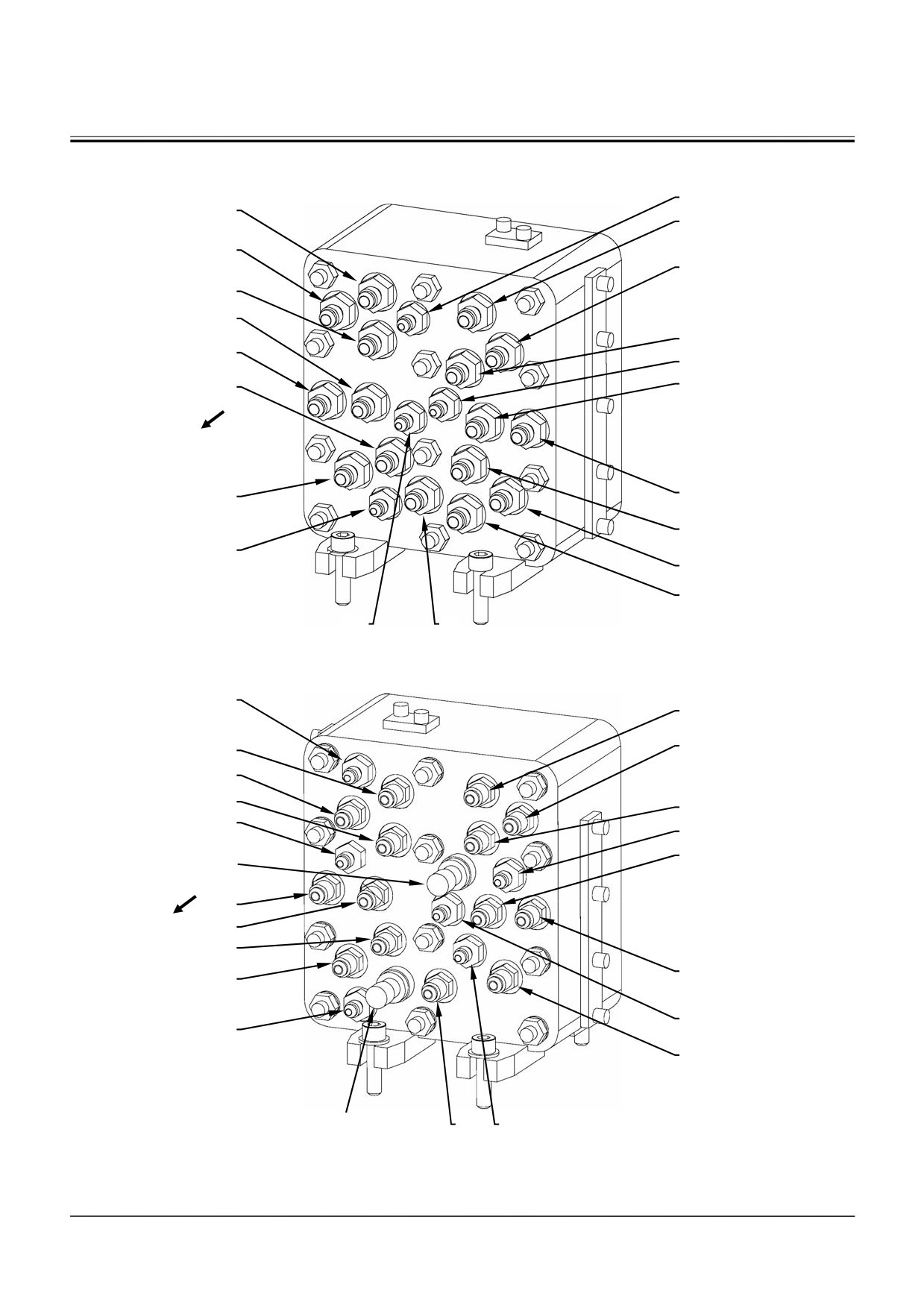

КАНАЛЫ КОНТУРА УПРАВЛЕНИЯ
Со стороны клапана управления
Наименование
Сообщение
Примечание
канала
Канал A
Правый клапан управления
Давление управления подъемом стрелы
Канал B
Правый клапан управления
Давление управления опусканием стрелы
Канал C
Левый клапан управления
Давление управления движением рукояти от стрелы
Канал D
Левый клапан управления
Давление управления движением рукояти к стреле
Канал E
Левый клапан управления
Давление управления вращением поворотной части
влево
Канал F
Левый клапан управления
Давление управления вращением поворотной части
вправо
Канал G
Правый канал управления
Давление управления движением ковша к рукояти
Канал H
Правый канал управления
Давление управления движением ковша от рукояти
Канал I
Клапан управления передвижением
Давление управления движением левой гусеницы
вперед
Канал J
Клапан управления передвижением
Давление управления движением левой гусеницы на-
зад
Канал K
Клапан управления передвижением
Давление управления движением правой гусеницы
вперед
Канал L
Клапан управления передвижением
Давление управления движением правой гусеницы
назад
Канал M
Клапан управления дополнительным
Давление управления открыванием дополнительного
рабочим оборудованием
рабочего оборудования
Канал N
Клапан управления дополнительным
Давление управления закрыванием дополнительного
рабочим оборудованием
рабочего оборудования
Канал SA
Регулятор насоса 1
Давление управления насосом 1
Канал SB
Регулятор насоса 2
Давление управления насосом 2
Канал PI
Клапан блокировки системы управления
Давление в первичном контуре управления
Канал PH
-
Заглушка
Канал SH
Стояночный тормоз привода вращения
Давление выключения тормоза
поворотной части
Канал DF
Гидробак
Слив в гидробак
T3-6-2

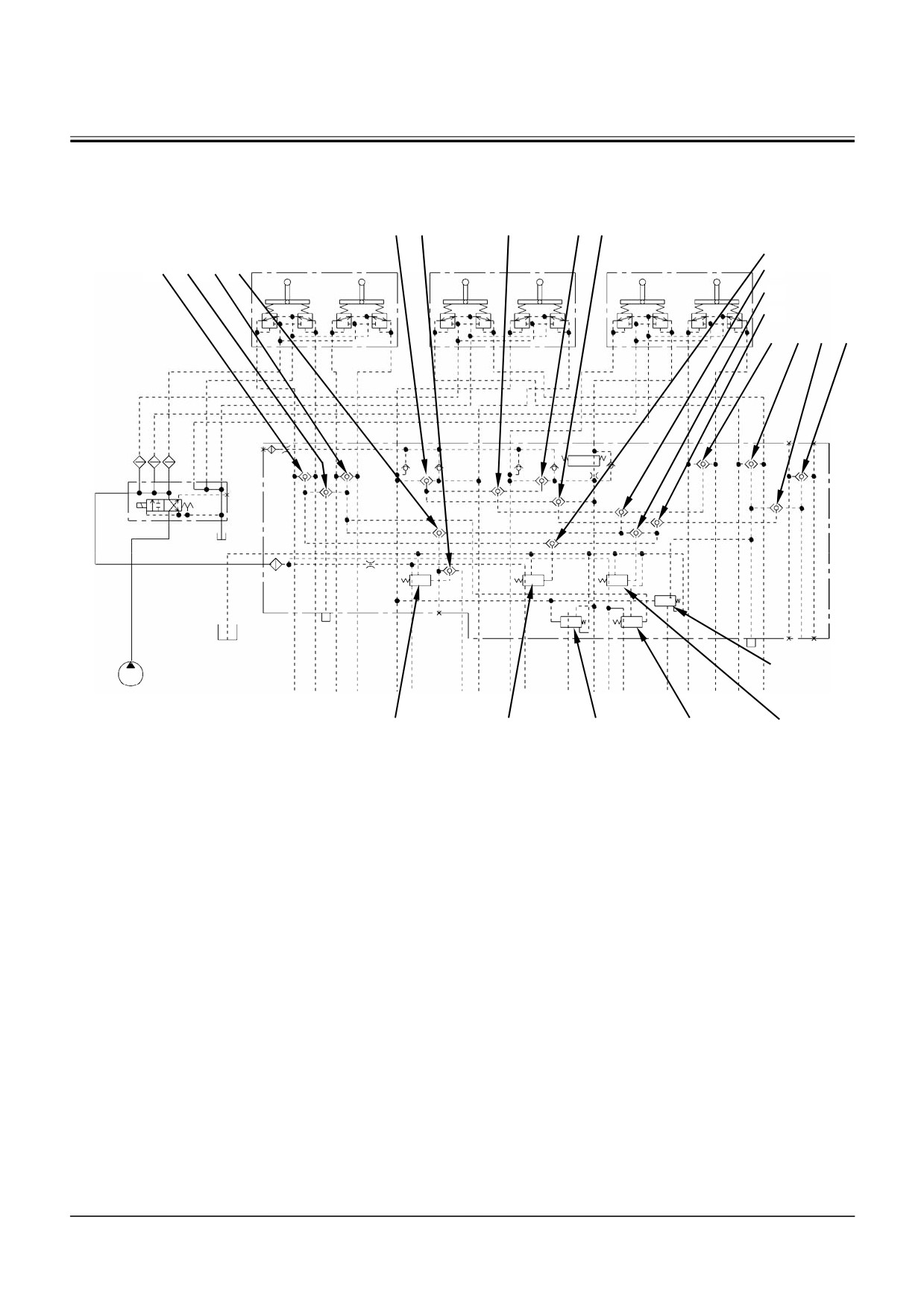

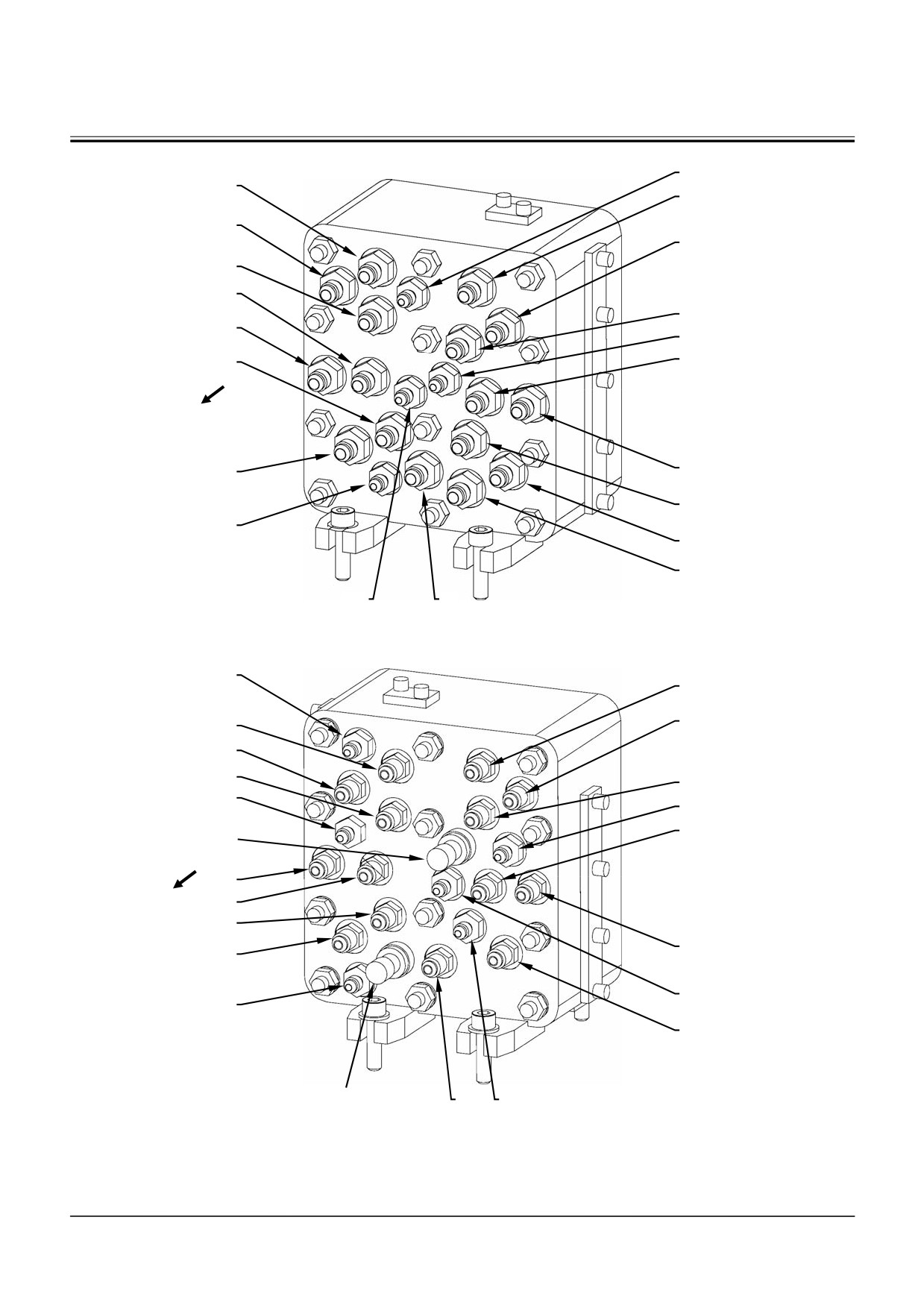

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления
Со стороны клапана управления
PH
C
A
E
M
D
H
B
F
SB
PI
G
В сторону клапана
управления
K
N
I
SH
J
DF
SA
L
T178-03-06-016
Со стороны гидрораспределителя
SM
3
5
1
13
2
4
SK
SE
8
Датчик давления
(Вращение поворотной
части)
14
В сторону гидро-
7
распределителя
9
6
10
SN
SL
11
Датчик давления
12
SP
T178-03-06-015
(Передвижение)
T3-6-3
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления
Со стороны гидрораспределителя
Наименование
Сообщение
Примечание
канала
Канал 1
Гидрораспределитель
Давление управления подъемом стрелы
Канал 2
Гидрораспределитель
Давление управления опусканием стрелы
Канал 3
Гидрораспределитель
Давление управления движение рукояти от стрелы
Канал 4
Гидрораспределитель
Давление управления движение рукояти к стреле
Канал 5
Гидрораспределитель
Давление управления вращением поворотной части
влево
Канал 6
Гидрораспределитель
Давление управления вращением поворотной части
вправо
Канал 7
Гидрораспределитель
Давление управления движением ковша к рукояти
Канал 8
Гидрораспределитель
Давление управления движением ковша от рукояти
Канал 9
Гидрораспределитель
Давление управления движением левой гусеницы
вперед
Канал 10
Гидрораспределитель
Давление управления движением левой гусеницы
назад
Канал 11
Гидрораспределитель
Давление управления движением правой гусеницы
вперед
Канал 12
Гидрораспределитель
Давление управления движением правой гусеницы
назад
Канал 13
Гидрораспределитель
Давление управления открыванием дополнитель-
ного рабочего оборудования
Канал 14
Гидрораспределитель
Давление управления закрыванием дополнитель-
ного рабочего оборудования
Канал SE
Гидрораспределитель
Давление управления клапаном управления пода-
чей в контур рукояти 1
Канал SM
Гидробак
Слив в гидробак
Канал SN
-
Заглушка
Канал SP
Гидробак
Слив в гидробак
Канал SL
Гидрораспределитель
Давление управления клапаном-сумматором пото-
ков
Канал SK
Гидрораспределитель
Давление управления клапаном управления пода-
чей в контур ковша
Машина с 2-секционной стрелой
Канал SP
Клапан управления верхней секцией стрелы
Давление во вторичном контуре управления
Машина с установленным дополнительным рабочим оборудованием (Бетоноизмельчители 1- 5 и бетоно-
ломы 1 - 5)
Канал SM
Электромагнитный клапан объединения по-
Давление управления перепускным отсечным
токов в контуре дополнительного рабочего
клапаном в контуре дополнительного рабочего
оборудования
оборудования
Канал SP
Электромагнитный клапан объединения по-
Давление управления насосом 1
токов в контуре дополнительного рабочего
оборудования
T3-6-4
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления
Со стороны клапана управления
PH
C
A
E
M
D
H
B
F
SB
PI
G
В сторону клапана
управления
K
N
I
SH
J
DF
SA
L
T178-03-06-016
Со стороны гидрораспределителя
SM
3
5
1
13
2
4
SK
SE
Датчик давления (Враще-
8
ние поворотной части)
14
В сторону гидро-
7
распределителя
9
6
10
SN
SL
11
Датчик давления
12
SP
T178-03-06-015
(Передвижение)
T3-6-5
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления
КЛАПАН "ИЛИ"
Клапан "ИЛИ" выбирает давление управления,
используемое для всех операций, и направляет его
на соответствующие клапаны управления подачей
и / или золотники клапанов-переключателей. Ниже
указаны клапаны управления подачей и / или зо-
лотники клапанов-переключателей, соответст-
вующие каждой операции:
Клапан управ-
Клапан управ-
Золотник управ-
Золотник кла-
Золотник вы-
Золотник кла-
ления подачей
ления подачей
ления клапа-
пана управле-
ключения стоя-
пана управле-
насоса 1
насоса 2
ном-сум-
ния подачей в
ночного тормо-
ния подачей в
матором потоков
контур ковша
за привода вра-
контур рукоя-
щения поворот-
ти
ной части
Подъем стрелы
{
{
-
-
{
-
Опускание стрелы
{
-
-
-
{
-
Движение рукояти
{
{
-
-
{
-
от стрелы
Движение рукояти к
{
{
-
{
{
{
стреле
Движение ковша к
{
-
-
-
{
-
рукояти
Движение ковша от
{
-
-
-
{
-
рукояти
Вращение поворот-
-
{
-
-
{
-
ной части вправо
Вращение поворот-
-
{
-
-
{
-
ной части влево
Правая гусеница
{
-
{
-
-
-
Левая гусеница
-
{
-
-
-
-
Дополнительное
рабочее оборудо-
*{
{
-
-
{
-
вание
Верхняя секция
стрелы (Только
{
-
-
-
-
-
2-секционная
стрела)
ПРИМЕЧАНИЕ:
*Что
касается
соответст-
вия с установленным допол-
нительным рабочим обору-
дованием
(бетоноизмельчи-
тели 1-5 и бетоноломы 1-5),
работа клапана управления
подачей насоса
1 обеспечи-
вается давлением от клапа-
на управления дополнитель-
ным рабочим оборудованием.
T3-6-6
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления
Моноблочная стрела / Стандартные технические характеристики
5
6
Вращение
7
8
9
Левая
Правая
поворотной
гусеница
гусеница
Рукоять
Стрела
Ковш
10
части
11
1
2
3
4
12
13
14
15 16 17
Золотник клапа-
на управления
подачей в контур
рукояти 1
Золотник выключения
Клапан
Клапан
Золотник
Золотник
стояночного тормоза
управления
управления
клапана
клапана-
привода вращения
подачей
подачей
управления
сумматора
поворотной части
насоса 1
насоса 2
подачей в
потоков
контур ковша
T1V1-03-06-001
1 - Левая гусеница
6 - Стрела / Рукоять / Ковш /
11 - Стрела / Рукоять / Ковш
16 - Вращение поворотной
Правая гусеница / Допол-
части / Дополнитель-
нительное рабочее обо-
ное рабочее оборудо-
рудование / Верхняя сек-
вание
ция стрелы
2 - Левая гусеница / Правая
7 - Стрела / Рукоять
12 - Стрела / Рукоять / Ковш /
17 - Дополнительное рабо-
гусеница
Вращение поворотной
чее оборудование
части / Дополнительное
рабочее оборудование
3 - Правая гусеница
8 - Стрела
13 - Рукоять / Подъем стрелы /
Вращение поворотной
части / Дополнительное
рабочее оборудование
4 - Стрела / Рукоять / Ковш /
9 - Рукоять / Подъем стрелы
14 - Ковш
Правая гусеница
5 - Рукоять
10 - Подъем стрелы / Рукоять /
15 - Вращение поворотной
Левая гусеница / Враще-
части
ние поворотной части
T3-6-7
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления

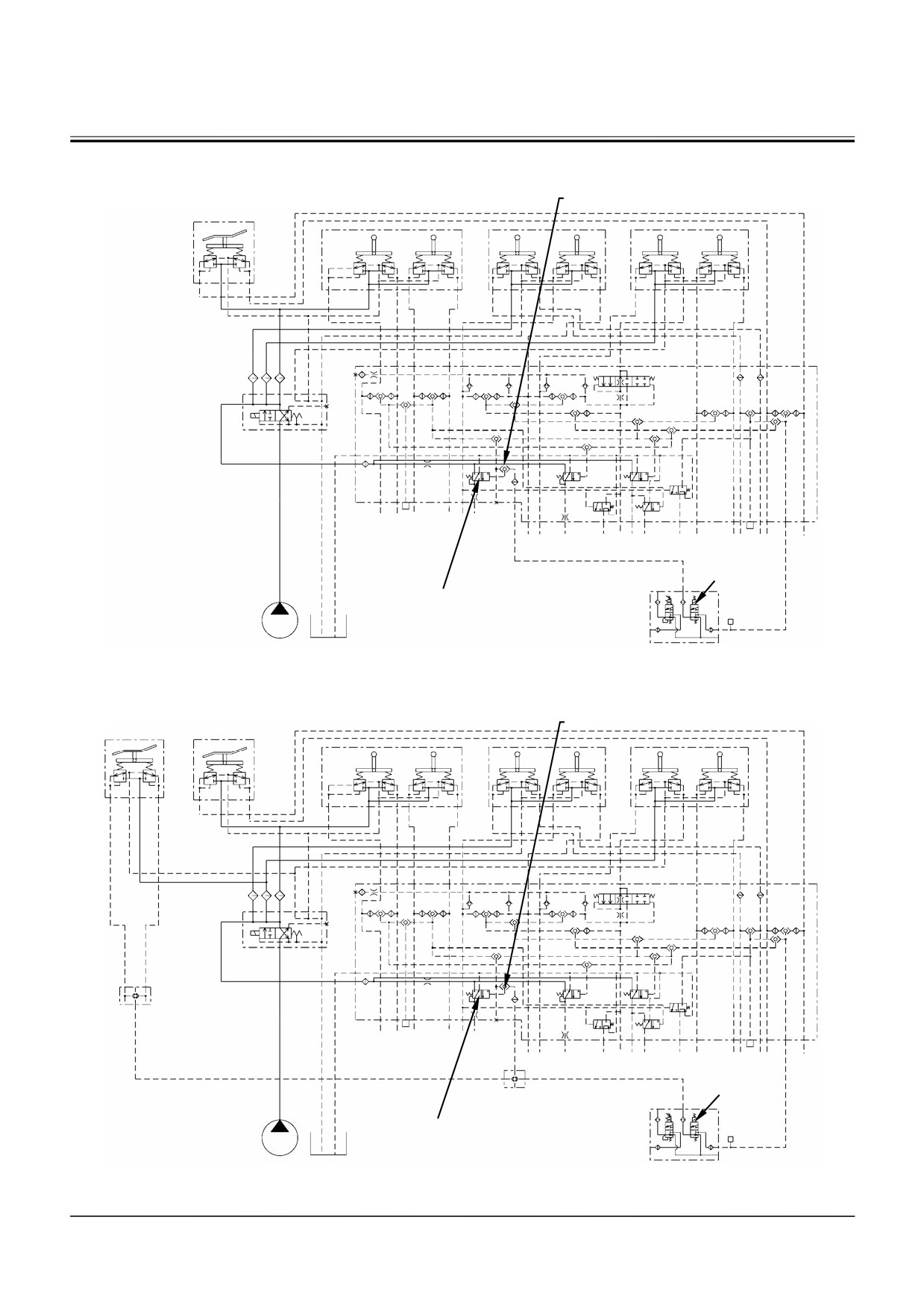

Машина с моноблочной стрелой и системой объединения потоков в контуре дополнительного
рабочего оборудования (По специальному заказу)
Дополнительное ра-
6
бочее оборудование
Электромаг. клапан управ. объ-
единением потоков в контуре
доп. рабочего оборудования
Клапан управления
подачей насоса 1
T1V1-03-06-007
Машина с 2-секционной стрелой и системой объединения потоков в контуре дополнительного
рабочего оборудования (По специальному заказу)
Верхняя секция
Доп. рабочее
6
стрелы
оборудование
Клапан
"ИЛИ"
Электромаг.клапан управ. объ-
единением потоков в контуре
доп. рабочего оборудования
Клапан "ИЛИ"
Клапан управления
подачей насоса 1
T1V1-03-06-006
T3-6-8
ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Гидрораспределитель системы управления
B
B
В сторону
клапана
управления
T178-03-06-016
Поперечное сечение В-В
9
5
8
7
16
17
15
13
11
14
6
10
12
3
1
4
2
T178-03-06-009
1 -
Левая гусеница
6 -
Стрела / Рукоять / Ковш /
11 - Стрела / Рукоять / Ковш
16 - Вращение поворотной
Правая гусеница / Допол-
части / Дополнительное
нительное рабочее обору-
рабочее оборудование
дование / Верхняя секция
стрелы
2 -
Левая гусеница /
7 -
Стрела / Рукоять
12 - Стрела / Рукоять / Ковш / Враще-
17 - Дополнительное рабо-
Правая гусеница
ние поворотной части / Дополни-
чее оборудование
тельное рабочее оборудование
3 -
Правая гусеница
8 -
Стрела
13 - Рукоять / Подъем стрелы / Вра-
щение поворотной части / Допол-
нительное рабочее оборудование
4 -
Стрела / Рукоять /
9 -
Рукоять / Подъем стрелы
14 - Ковш
Ковш / Правая гусе-
ница
5 -
Рукоять
10 - Подъем стрелы / Рукоять /
15 - Вращение поворотной части
Левая гусеница / Враще-
ние поворотной части
T3-6-9
содержание .. 18 19 20 21 ..
|
|
