DOOSAN Экскаватор Solar 225 NLC-V (номер 1001 и выше). Руководство - часть 6
Сброс времени работы фильтров/
масел
После замены фильтра и масла вновь
установить счетчик часов работы на ноль
(Hrs:
0000).
Таким образом, легко
отслеживать следующий срок замены Часы
работы накапливаются,
только когда
работает двигатель.

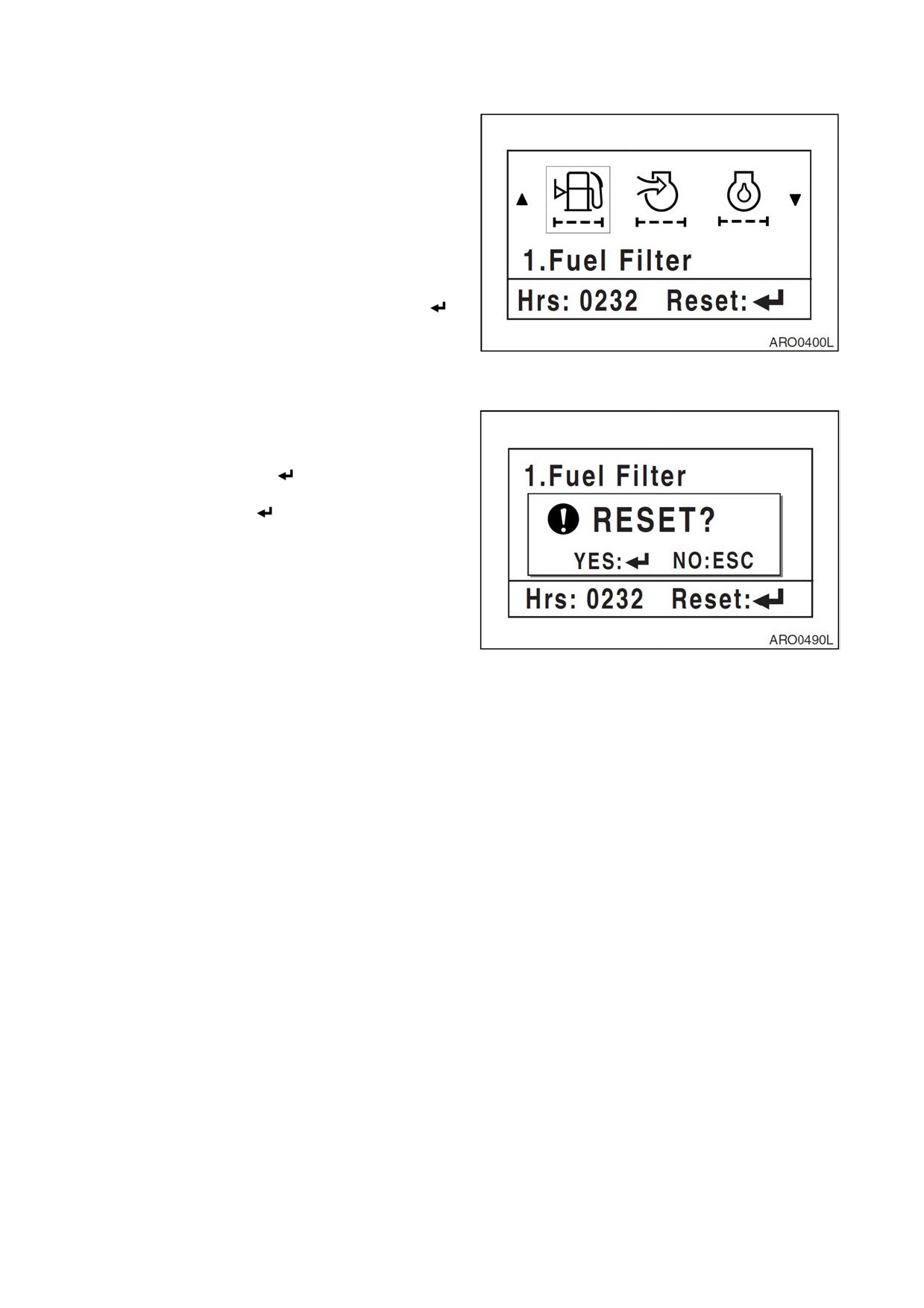

На экране с информацией о состоянии
фильтров/
масел нажать кнопку ENTER (
Ввод), что вызовет появление экрана сброса.
Р ис. 58
На экране сброса часы работы могут быть
установлены на ноль
(Hrs:
0000) путем
нажатия кнопки ENTER (
Ввод).
Если кнопка ENTER ( Ввод) нажата, сброс
будет завершен Одновременно на экране
появится предыдущее меню.
Если нажата кнопка ESC
(Выход),
предыдущее меню появится на экране, но
сброс выполнен не будет.
Предыдущее меню выводится на экран
Р ис. 59
нажатием кнопки ESC (Выход).
При нахождении в любом меню более 20
секунд без изменения экрана,
происходит
возврат к обычному дисплею.
ОРГАНЫ УПРАВЛЕНИЯ 2-29
ПАНЕЛЬ УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ И
КОНДИЦИОНЕРОМ
РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ВЕНТИЛЯЦИОННЫХ ОТВЕРСТИЙ
Р ис. 60
Обогреватель и кондиционер объединены в один блок,
расположенный в задней крышке за
сиденьем оператора При необходимости оператор может регулировать внутреннюю
температуру панель управления, установленную в правой стойке управления.
2-30 ОРГАНЫ УПРАВЛЕНИЯ

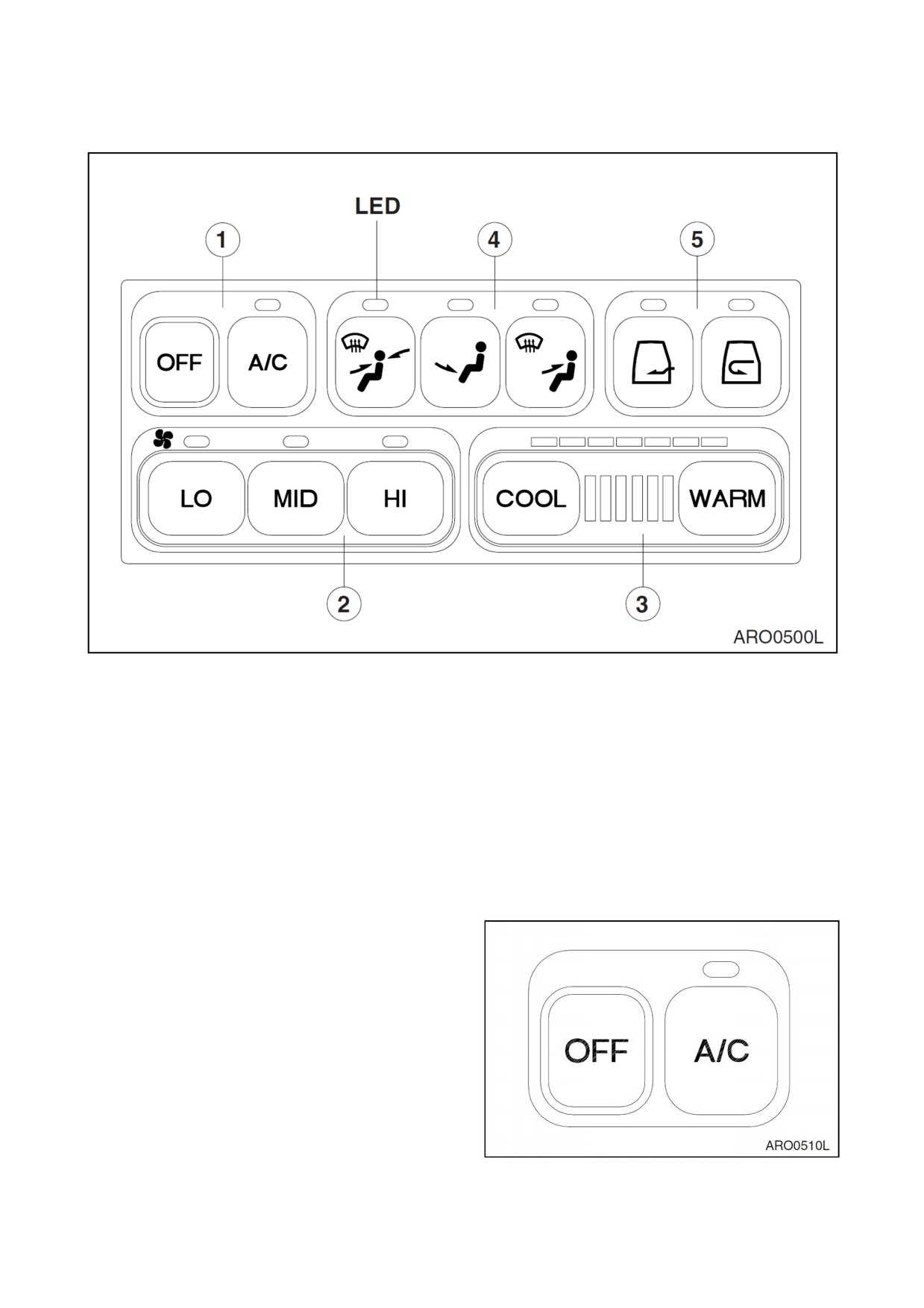

ПАНЕЛЬ УПРАВЛЕНИЯ
Р ис. 61
1. ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА И
4. ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ
КОНДИЦИОНЕРА
ОБДУВА
2. ПЕРЕКЛЮЧАТЕЛИ ВЫБОРА СКОРОСТИ
5. ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА КАНАЛ
ВЕНТИЛЯТОРА
ВПУСКА ВОЗДУХА
3. ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ
ТЕМПЕРАТУРОЙ
Когда переключатель выбран, загорается светодиод переключателя, указывающий, что он
включен и звучит звуковой сигнал.
Когда переключатель освещения установлен в положение "I" или "II", загораются
расположенные в панели управления светодиоды, индицирующие включение освещения.
1. ПЕРЕКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА И
КОНДИЦИОНЕРА
A.
Выключатель “OFF” (Откл.) - Этот
выключатель
служит
для
отключения блока обогревателя и
кондиционера путем остановки
вентилятора.
В
Выключатель
“А/С
”
-
Включает,/выключает
кондиционер
Если скорость
вращения
вентилятора
не
выбрана,
кондиционер не будет
работать Когда кондиционер
включится, загорится светодиод.
Р ис. 62
ОРГАНЫ УПРАВЛЕНИЯ 2-31
2.
ПЕРЕКЛЮЧАТЕЛИ ВЫБОРА СКОРОСТИ
ВЕНТИЛЯТОРА
Эти переключатели используются для
регулирования
скорости
нагнетательного вентилятора.
А. Выключатель “LO” - Используется для
низкой скорости.
В. Выключатель “MID” - Используется для
средней скорости.
С. Выключатель “HI” - Используется для
высокой скорости.
Р
ис.
63
ПРИМЕЧАНИЕ: Если не выбрана скорость
вентилятора,
обогреватель
и
кондиционер работать не
будут.
3.
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ
ТЕМПЕРАТУРОЙ
Регулятор температурного режима
имеет
24
ступени. Для каждых трех
ступеней зажигается один светодиод.
Каждый раз,
когда вы нажимаете кнопку,
происходит изменение на ступень Если
держать кнопку нажатой,
смена
происходит непрерывно.
А. Выключатель
“COOL” - Служит для
снижения температуры.
Р
ис.
64
В. Выключатель
“WARM” - Служит для
повышения температуры.
ЗНАЧЕНИЕ ЦВЕТА СВЕТОДИОДОВ
Зеленые светодиоды - Кондиционер.
Полностью зеленая шкала -
максимальный
режим
работы кондиционера.
Красные светодиоды - Обогреватель.
Полностью красная шкала -
максимальный
режим
работы обогревателя.
Для использования блока только в качестве кондиционера нажать кнопку "A/C" и, нажимая
кнопку
"COOL" (Охлаждение), сделать так, чтобы все светодиоды загорелись
зеленым
светом.
Для использования блока только в качестве обогревателя, нажимая кнопку "WARM"
(Обогрев), сделать все светодиоды красными. Переключатель "A/C" должен быть выключен.
Для установки нужной температуры воздуха,
выходящего из воздуховыпускных отверстий
установить переключатель
"A/C" во включенное положение (ON) и, нажимая кнопки
выбора температурного режима,
установить необходимое количество зеленых и красных
светодиодов Чем больше горит светодиодов в зеленом диапазоне, тем ниже температура.
Если больше горящих светодиодов в красном диапазоне, тем выше температура.
2-32 ОРГАНЫ УПРАВЛЕНИЯ
4. ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ОБДУВА
Этот переключатель используется для
выбора
положения
каждого
воздуховыпускного отверстия.
А
Используется для направления
Р ис. 65
потока воздуха спереди и сзади в
верхнюю часть кабины оператора.
Он также направляет воздух на
лобовое стекло и на ноги
оператора.
Сопло стеклообогревателя может
быть закрыто или открыто
вручную При необходимости
оператор может закрыть это
сопло,
чтобы направить больше
холодного воздуха в верхнюю
часть кабины в направлении
своего лица.
Р ис. 66
В
Используется для направления
потока воздуха в нижнюю часть
кабины оператора и к ногам
оператора.
Этот режим используется,
в
основном, для обогрева.
С
Используется для направления
Р ис. 67
потока воздуха на верхнюю часть
корпуса кабины оператора и
переднее окно.
Сопло обогревателя для лица
оператора на приборной панели
может быть закрыто или открыто
вручную Если оно закрыто,
оттаивание
стекла
будет
проходить
быстрее
При
необходимости оператор может
закрыть это сопло,
чтобы
направить больше холодного
воздуха себе на лицо.
Р ис. 68
ОРГАНЫ УПРАВЛЕНИЯ 2-33
5. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА ВЕНТИЛЯЦИИ
А
Кнопка
“A”
-
служит для
всасывания свежего воздуха в
кабину оператора Используется
для исключения конденсации или
льда на окнах (Зима / Дождливая
погода).
В
Кнопка “B” - служит для включения
циркуляции
воздуха
внутри
кабины
оператора
Делает
возможным быстрый обогрев или
охлаждение кабины оператора.
Р ис. 69
ФУНКЦИЯ ЗАПОМИНАНИЯ
ИСПОЛЬЗОВАННОГО РЕЖИМА
Панель кондиционера имеет функцию
памяти Когда стартер выключается,
заданный режим сохраняется Когда
экскаватор начинает работу, включается
последний заданный режим.
ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Оптимальная температура внутри кабины летом на
5
- 6°C ниже, чем снаружи.
Необходимо включать кондиционер, как минимум, на 20 - 30 минут в неделю для поддержания
циркуляции охладителя в системе.
ПРИМЕЧАНИЕ: Переключатель нагнетательного вентилятора должен быть установлен в
положение низкой скорости
“LO”.
Следует очищать фильтр каждые 500 часов или по мере необходимости с учетом условий
эксплуатации. По мере необходимости следует проводить замену фильтра.
При использовании кондиционера или обогревателя длительное время,
следует пользоваться
переключателем вентиляции, при курении следует выпускать воздух наружу, чтобы
предотвратить раздражение глаз.
2-34 ОРГАНЫ УПРАВЛЕНИЯ
СТЕРЕОМАГНИТОЛА
УСТАНОВКА КОДОВ БЕЗОПАСНОСТИ И ЗОНЫ.
1. Задать коды безопасности и зоны
• При установке блока.
• При замене или зарядке 'БАТАРЕИ'.
2. Код безопасности
• Сочетание четырех цифр.
3. Код зоны
• Код зоны для задания частоты
Код
Зона
1
СЕВЕРНАЯ АМЕРИКА
2
ЕВРОПА
3
ЦЕНТРАЛЬНАЯ/ЮЖНАЯ АМЕРИКА
4
КОРЕЯ, АЗИЯ
4. Коды безопасности указаны на ID карточке, передаваемой при приобретении машины. Эту
карточку следует хранить в безопасном месте, например, с документами на машину. Не
следует хранить карточку в машине.
ПОРЯДОК ЗАДАНИЯ КОДОВ БЕЗОПАСНОСТИ И ЗОНЫ
1. Повернуть ключ стартера во включенное положение (ON).
2. Нажать кнопку вкл./выкл. питания (1, рис. 70).
3.
(AF: --) сигнал отображается на ЖКД.
4. Задать код зоны (использовать кнопку предустановки станций 6, рис. 70).
ПРИМЕЧАНИЕ: В США: (AF: ---) -> (AF: 1) (нажать кнопку предустановки станций 1).
5.
(AF: 1) мигнет два раза, и будет мигать (code: ---).
6. Задать код безопасности "1156" (использовать кнопку предустановки станций 6, рис. 70).
7. Если на ЖКД отображается сигнал FM 87.5, установка завершена.
ПРИМЕЧАНИЕ: Если коды безопасности и зоны не установлены, стереомагнитола не будет
работать.
ПРИМЕЧАНИЕ: Если выключатель стереомагнитолы, установленный на панели
переключателей кабины,
не включен в положение ON, стереомагнитола
работать не будет Для получения более подробной информации см. п. 7
раздела "Выключатель стереомагнитолы”, стр. 2-9.
ОРГАНЫ УПРАВЛЕНИЯ 2-35
ПЕРЕДНЯЯ ПАНЕЛЬ
Р ис. 70
1.
КНОПКА ВКЛЮЧЕНИЯ/РЕГУЛИРОВКИ
6. КНОПКА СКАНИРОВАНИЯ
ГРОМКОСТИ
ПРЕДВАРИТЕЛЬНО УСТАНОВЛЕННЫХ
2.
КНОПКА ВЫБОРА ЗВУКОВЫХ РЕЖИМОВ
СТАНЦИЙ
3.
КНОПКА ВЫБОРА ДИАПАЗОНА
7. ЩЕЛЬ ДЛЯ КАССЕТЫ
4.
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
8. КНОПКА ИЗВЛЕЧЕНИЯ КАССЕТЫ
5.
АВТОМАТИЧЕСКАЯ ПАМЯТЬ (AME) И
9. КНОПКА КАССЕТЫ И ПРОГРАММЫ
КНОПКА СКАНИРОВАНИЯ
10. ПРЕДУПРЕЖДАЮЩИЙ СВЕТОДИОД
ПРЕДВАРИТЕЛЬНО УСТАНОВЛЕННЫХ
11. SCAN
СТАНЦИЙ
12. Дисплей LCD
1.
КНОПКА ВКЛЮЧЕНИЯ/РЕГУЛИРОВКИ ГРОМКОСТИ
Включение питания ON: При нажатии этой кнопки стереомагнитола включится.
Выключение питания OFF: При нажатии этой кнопки стереомагнитола включится.
Информация на жидкокристаллическом дисплее (ЖКД) перестает отображаться.
При повороте кнопки управления по часовой стрелке
(против часовой стрелки)
громкость увеличивается (уменьшается), ЖКД указывает уровень громкости в цифровом
виде Через 5 секунд после регулировки экран вновь вернется в исходное состояние.
ПРИМЕЧАНИЕ: Аудио система будет работать в режиме, в котором она работала до
отключения.
2.
КНОПКА ВЫБОРА РЕЖИМА ЗВУЧАНИЯ
Для выбора желаемого аудиорежима нажать кнопку выбора режима звучания Индикатор
режима звучания и цифровое значение будет высвечиваться на ЖКД.
Каждый раз при нажатии кнопки режим звучания меняется в следующей
последовательности:
ГРОМКОСТЬ
(VOL) -> НИЖНИЕ ЧАСТОТЫ (BAS) -> ВЫСОКИЕ ЧАСТОТЫ (TRE) -> ЗАТУХАНИЕ
(FAD) -> БАЛАНСИРОВКА (BAL).
При выборе нужного режима следует регулировать громкость путем вращения ручки
включения / регулирования громкости (1).
2-36 ОРГАНЫ УПРАВЛЕНИЯ
Регулирование низких частот
Регулирование низких частот служит для регулировки качества звука на низких частотах.
1) Выбрать режим низких частот с помощью кнопки выбора режима звучания (2).
2) Когда на ЖКД появится индикатор "BAS", вращать ручку регулировки громкости (1) по
часовой стрелке для увеличения низких частот или против часовой стрелки для
уменьшения Уровень низких частот будет индицироваться в цифровом виде на ЖКД.
Регулирование высоких частот
Регулирование высоких частот служит для регулирования качества звука на высоких
частотах.
1) Выбрать режим высоких частот с помощью кнопки выбора режима звучания (2).
2) Когда на ЖКД появится индикатор "TRE", вращать ручку регулировки громкости (1) по
часовой стрелке для увеличения высоких частот или против часовой стрелки для
уменьшения Уровень высоких частот будет индицироваться в цифровом виде на ЖКД.
Баланс
Эта ручка служит для регулирования баланса стереозвука в левом и правом динамиках.
1) Выбрать режим регулирования стереобаланса с помощью кнопки выбора режима
звучания (2).
2) Когда на ЖКД появится индикатор "BAL", вращать ручку регулировки громкости (1) по
часовой стрелке для уменьшения громкости левого динамика.
3) Вращение ручки (1) против часовой стрелки уменьшает звук правого динамика
4) Когда на ЖКД появится "0", уровни громкости звучания левого и правого динамиков
равны.
Управление затуханием
Этот режим не используется в данной модели в качестве режима управления.
3.
КНОПКА ВЫБОРА ДИАПАЗОНА
Нажать кнопку (3) для выбора нужного диапазона. Диапазоны меняются в указанной ниже
последовательности.
FM1 -> FM2 -> AM -> LW.
4.
НАСТРОЙКА ВВЕРХ/ВНИЗ
Поиск станций
Для быстрого поиска следующей принимаемой станции на более низкой частоте нажать
вниз кнопку
(4)
(9, рис.
70) более
0,5
секунды. Для быстрого поиска следующей
принимаемой станции на более высокой частоте нажать вверх кнопку (4) (9, рис. 70) более
0,5 секунды.
Ручная настройка
Для увеличения или уменьшения частоты нажать кнопку (4) вверх или вниз (9, рис. 70)
менее чем на 0,5 секунды. Частота в диапазоне АМ меняется с шагом 9 кГц, частота в
диапазоне длинных волн
(LW) меняется с шагом 1 кГц, а в диапазоне FM - 50 кГц.
ОРГАНЫ УПРАВЛЕНИЯ 2-37
5и6. КНОПКААВТОМАТИЧЕСКОЙПАМЯТИИСКАНИРОВАНИЯПРЕДВАРИТЕЛЬНОУСТАНОВЛЕННЫХСТАНЦИЙ
СКАНИРОВАНИЯ ПРЕДВАРИТЕЛЬНО УСТАНОВЛЕННЫХ СТАНЦИЙ
Для прослушивания настроенных на заводе станций нажать кнопку сканирования станций
(5) менее чем на 2 секунды.
В диапазоне FM (FM1 или FM2) все станции заводской настройки, запрограммированные
на кнопках с 1 по 6, будут включаться поочередно, на 5 секунд каждая. В диапазоне AM или
на длинных волнах
(LW) все станции заводской настройки, запрограммированные на
кнопках с 1 по 6, будут включаться поочередно на 5 секунд каждая.
При этом на ЖКД будут мигать соответствующая частота и номер кнопки.
После прослушивания всех станций заводской настройки эта функция автоматически
отключается и включается станция, которая работала до включения данной функции. При
включении нужной станции повторно нажать на данную кнопку или кнопку с
предварительно запрограммированной станцией для отключения функции сканирования.
Автоматическая память
1) Выбрать необходимый диапазон с помощью кнопки выбора диапазона (3).
2) Нажать кнопку автоматической памяти (5) более чем на 2 секунды. После этого 6 самых
сильных радиосигналов станций автоматически последовательно сохраняются в
памяти "на кнопках" с 1 по 6.
3) После сохранения все запрограммированные станции последовательно сканируются
по
5
секунд каждая, а станция, которую вы слушали до начала сканирования,
включается автоматически после завершения этой функции.
Ручное запоминание
1) Выбрать необходимый диапазон с помощью кнопки выбора диапазона (3).
2) Настроиться на необходимую станцию с помощью кнопки (4).
3) Нажать одну из 6 запрограммированных кнопок (6) более чем на 2 секунды. Номера этих
кнопок будут появляться на ЖКД, после чего станция будет сохранена в памяти.
Так же можно сохранить в памяти нужные станции для кнопок предварительной
настройки (6).
7.
ЩЕЛЬ ДЛЯ КАССЕТЫ
Нажать кнопку включения питания (1), чтобы включить аудиосистему. Вставить кассету
полностью в щель для кассет так, чтобы открытый участок пленки находился справа.
Начинается воспроизведение кассеты На ЖКД появляется слово PLAY
(Воспроизведение).
8.
КНОПКА ИЗВЛЕЧЕНИЯ КАССЕТЫ
Для извлечения пленки нажать кнопку извлечения кассеты (8). Магнитола перейдет в
режим радио.
2-38 ОРГАНЫ УПРАВЛЕНИЯ
9.
КНОПКИ КАССЕТЫ И ПРОГРАММЫ
Перемотка вперед
Для быстрой перемотки пленки вперед нажать кнопку быстрой перемотки вперед (9, рис.
70). На ЖКД начнет мигать индикатор направления движения пленки. Когда пленка
перемотается до конца, она автоматически изменит направление движения, и начнется
воспроизведение записи на другой стороне Чтобы остановить быструю перемотку,
нажать кнопку обратной перемотки (9, рис. 70).
Обратная перемотка
Для обратной перемотки пленки нажать кнопку обратной перемотки (9, рис. 70). На ЖКД
начнет мигать индикатор направления движения пленки Когда пленка полностью
перемотается назад,
начнется воспроизведение записи на той же стороне. Чтобы
остановить обратную перемотку, нажать кнопку перемотки вперед (9, рис. 70).
Программа
Для перехода к воспроизведению второй стороны пленки при воспроизведении первой
стороны нажать одновременно кнопки перемотки вперед (9, рис. 70) и назад (9, рис. 70).
ПРИМЕЧАНИЕ: По окончании воспроизведения пленки на одной стороне автоматически
начинается воспроизведение другой стороны.
ПРИМЕЧАНИЕ: Нажать кнопку "MTL"
(кнопка выбора металлической пленки) при
проигрывании пленок с высоким содержанием металла ("металл", "хром" и
т.д.). На ЖКД появится индикатор “MTL” (“
металл").
Отключить при воспроизведении пленки стандартного состава.
10.
ПРЕДУПРЕЖДАЮЩИЙ СВЕТОДИОД
Предупреждающий светодиод начнет мигать при вытаскивании ключа стартера и
перестанет мигать после того,
как переключатель стартера будет переведен во
включенное положение (“ON”).
11.
СКАНИРОВАНИЕ
Для последовательного прослушивания каждой станции в текущем диапазоне в течение 5
секунд.
ОРГАНЫ УПРАВЛЕНИЯ 2-39

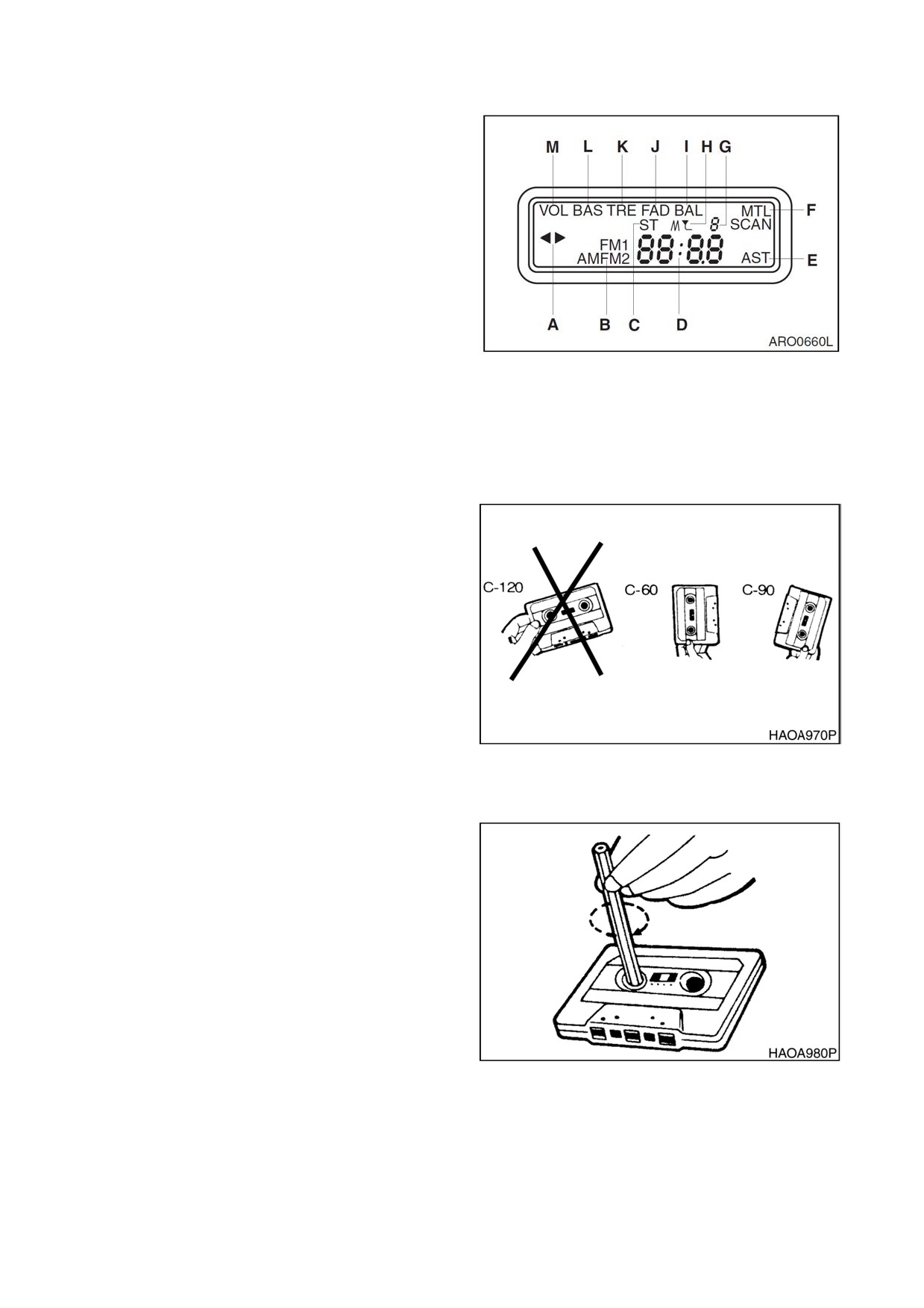

12. Дисплей LCD
A. Индикатор направления движения
пленки
B. Индикатор диапазонов AM/FM
C. Индикатор стереосигнала FM
D. Индикатор частоты / сигнала пленки /
уровня
E. звука
F. Индикатор автоматической памяти
G. Индикатор "металлической" пленки
H. Индикатор
запрограммированного
номера станции
I. Индикатор слабого сигнала станции
Р
ис.
71
FM
J. Индикатор стереобаланса
K. Индикатор затухания
L. Индикатор верхних частот
M. Индикатор нижних частот
N. Индикатор громкости
УХОД ЗА СТЕРЕОМАГНИТОЛОЙ
Не следует
использовать
кассеты
длительностью записи более 90 минут (С-90).
Не следует использовать кассеты с
длительностью записи 120 минут (С-120), т.к.
их пленка сделана из более тонкого
материала,
который может порваться и
застрять в внутри магнитолы.
Р ис. 72
Убедиться,
что пленка в кассете намотана
плотно Если используется пленка со слабой
намоткой,
она может привести к нарушению
работы магнитолы Если пленка намотана
слабо,
используя карандаш или другой
подобный предмет, подтянуть пленку.
Не следует использовать пленки низкого
качества.
Р ис. 73
2-40 ОРГАНЫ УПРАВЛЕНИЯ

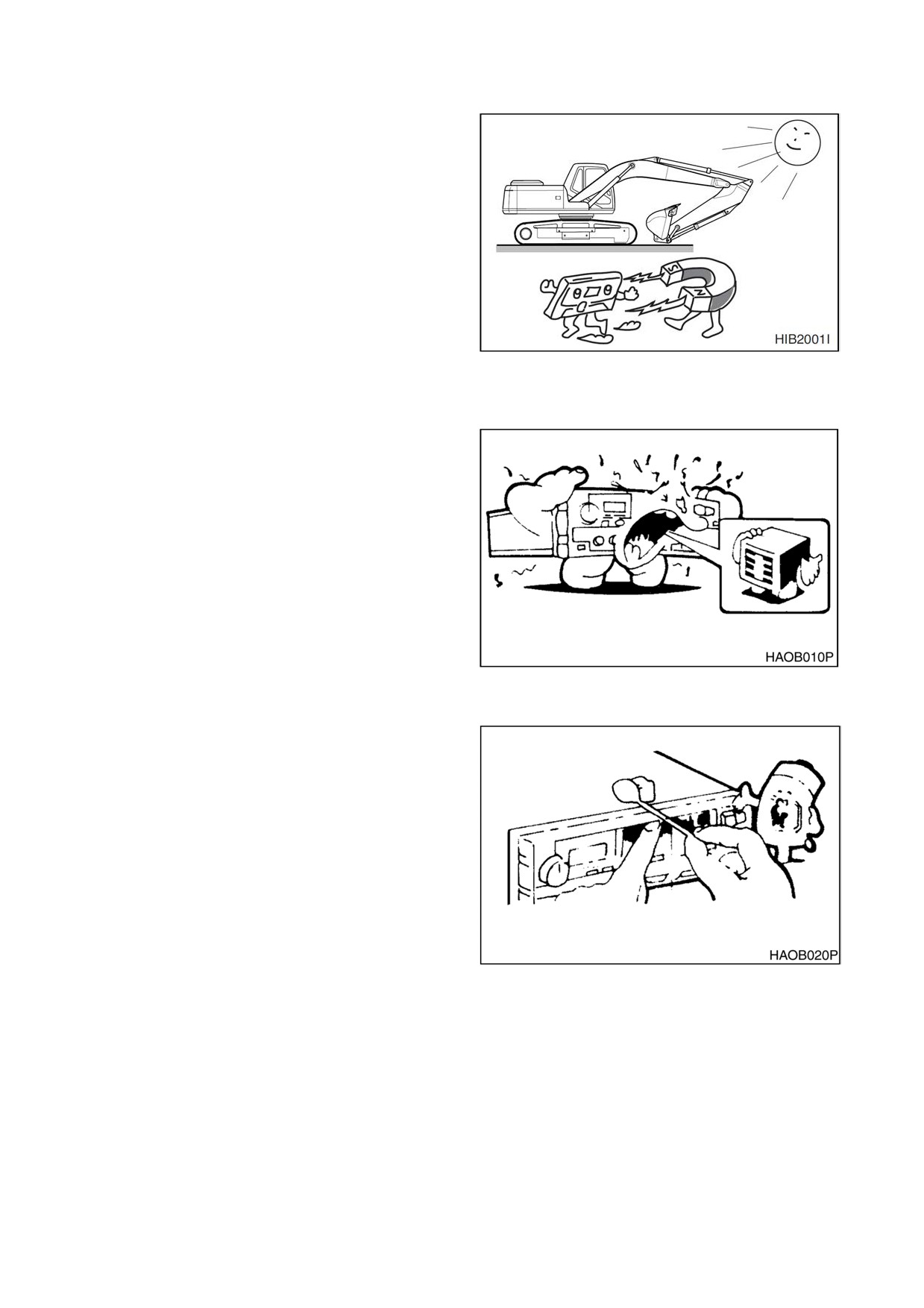

Не следует хранить кассеты в указанных
ниже местах и при указанных ниже условиях.
Это может привести к повреждению пленки
или стереомагнитолы.
y Под прямыми солнечными лучами.
y Во влажном месте.
y В пыльном месте.
y Около
обогревателя
или
вентиляционных
каналов
обогревателя,
из которых выходит
теплый воздух.
y Около динамиков и других магнитных
устройств,
которые создают сильные
Р ис. 74
магнитные поля
(электромагнитных
клапанов).
Следует периодически чистить головки и
прижимной ролик магнитолы
Они
длительное время соприкасаются с пленкой.
Если их не чистить, магнитола и пленки
могут быть повреждены Следует содержать
их в чистоте,
чтобы они работали наилучшим
образом.
Р ис. 75
Если головка загрязняется,
очищать ее
мягким хлопковым тампоном через щель для
кассеты.
Рекомендуется использовать чистящую
кассету для более простой и эффективной
очистки
головки,
лентопротяжного
механизма и прижимного ролика.
При выключении питания следует убедиться,
что кассета извлечена,
нажав кнопку
извлечения.
Когда кассета не используется,
следует
Р ис. 76
хранить ее в пластиковой коробке.
ОРГАНЫ УПРАВЛЕНИЯ 2-41
БЛОКИ
ПРЕДОХРАНИТЕЛЕЙ
На левой стороне блока обогревателя
находятся два блока с плавкими
предохранителями
(1
и
2,
рис.
77).
Предохранители
предохраняют
электрические устройства от перегрузки в
сети или короткого замыкания.
Этикетка,
прикрепленная к внутренней
стороне крышки блока предохранителей,
указывает для каждого предохранителя
назначение и номинальное значение тока в
амперах.
ПРИМЕЧАНИЕ: См.
дополнительные
объяснения в разделе
"Блоки предохранителей"
на стр. 4-59.
Запасные предохранители расположены на
внутренней
стороне крышки блока
Р
ис.
77
предохранителей.
Заменить предохранители при разрыве
плавкой вставки При разрыве плавкого
элемента нового предохранителя проверить
электрическую
цепь
и
устранить
неисправность.
ВНИМАНИЕ!
Предохранители следует всегда заменять
предохранителями того же типа и емкости В
противном случае может произойти
повреждение электрической цепи.
2-42 ОРГАНЫ УПРАВЛЕНИЯ

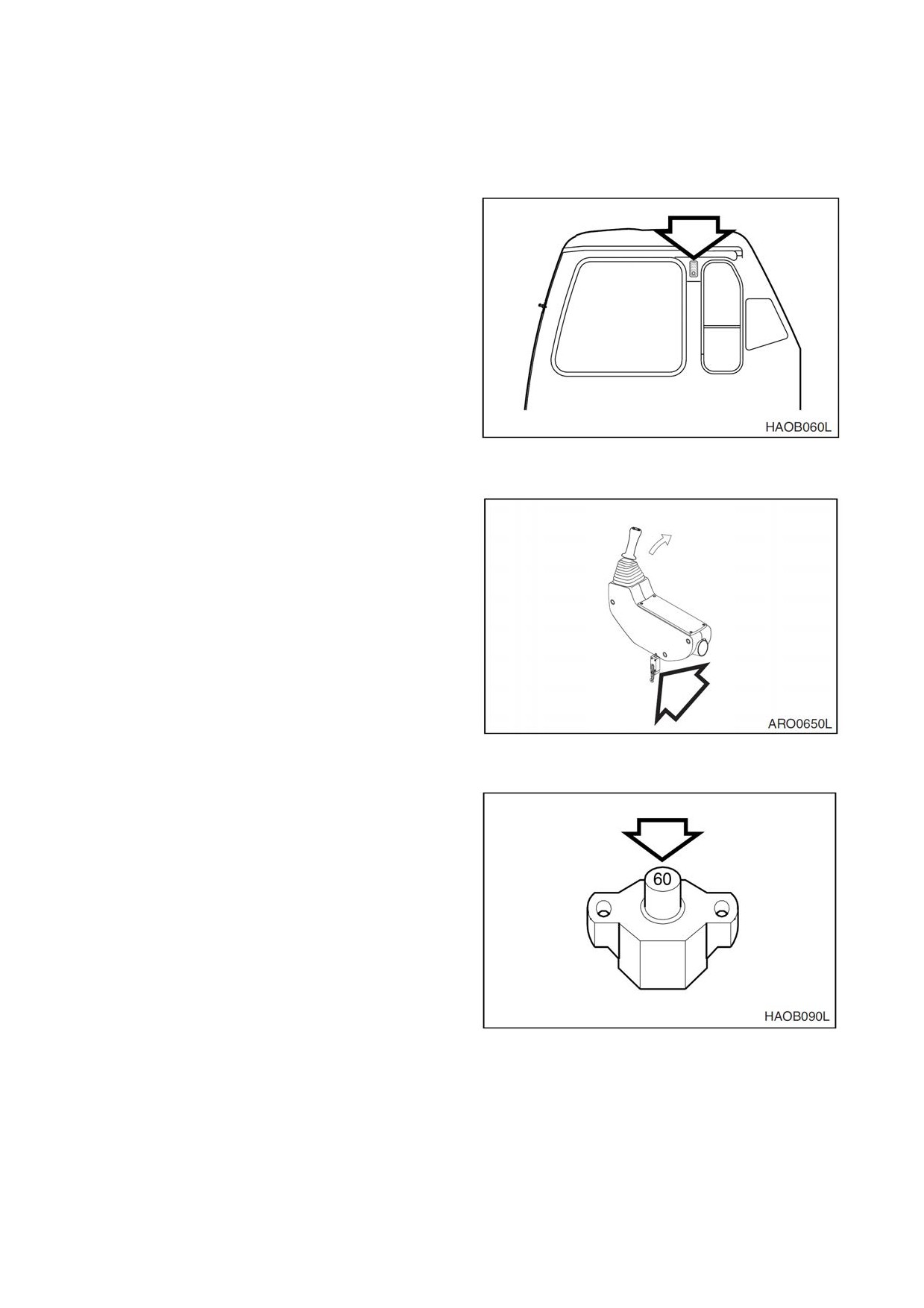

РАЗЛИЧНЫЕ ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА
1. ОСВЕЩЕНИЕ КАБИНЫ
Сзади справа в кабине оператора
установлен светильник.
Для его включения нажать кнопку Для
отключения нажать кнопку еще раз.
Светильник работает независимо от
положения переключателя стартера.
ПРИМЕЧАНИЕ: Если светильник включен
длительное время при
неработающем двигателе,
аккумуляторная батарея
Р ис. 78
разрядится.
2. РУБИЛЬНИК
Рубильник расположен возле шарнирной
части левой стойки Когда рычаг
блокировки
поднят,
выключатель
блокирует работу джойстиков Когда
джойстики блокированы,
экскаватор не
может выполнять никакие работы
(земляные и пр.).
Р ис. 79
3. ПРЕРЫВАТЕЛЬ ЦЕПИ
Прерыватель главной цепи расположен в
отсеке аккумуляторной батареи Он
автоматически размыкается в случае
короткого замыкания или перегрузки.
Это предотвратит возгорание или
повреждение
электропроводки
и
компонентов.
Если прерыватель цепи сработал,
следует
проверить
все
соответствующие цепи,
это означает
Р ис. 80
наличие неисправности в электрической
цепи.
После
устранения
неисправности
нажать
красную
кнопку
для
возобновления нормального работы
прерывателя цепи.
ОРГАНЫ УПРАВЛЕНИЯ 2-43
4. ПЛАВКОЕ СОЕДИНЕНИЕ
Плавкое соединение расположено в
отсеке аккумуляторной батареи.
Если двигатель не заводится,
следует
сначала убедиться,
что стартер
находится во включенном положении
(ON) и в наличии питание
(при
отсутствии никакие индикаторы не
горят). Убедиться, что часть А (рис. 81)
плавкого соединения не повреждена и не
перегорела
Заменить
плавкое
соединение в случае повреждения и
Р ис. 81
выяснить причину.
2-44 ОРГАНЫ УПРАВЛЕНИЯ
содержание .. 4 5 6 7 ..
