Hitachi Гидравлический экскаватор Zaxis ZX670LC-5G/ZX670LCH-5G (характеристики)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

∙ Современные научно-исследовательские разработки и

контроль качества

∙  Долговечный и надежный двигатель
∙  Прочное и долговечное рабочее оборудование
∙  Усиленная ходовая часть
∙  Усиленные боковые лонжероны рамы поворотной

платформы в виде труб D-образного сечения

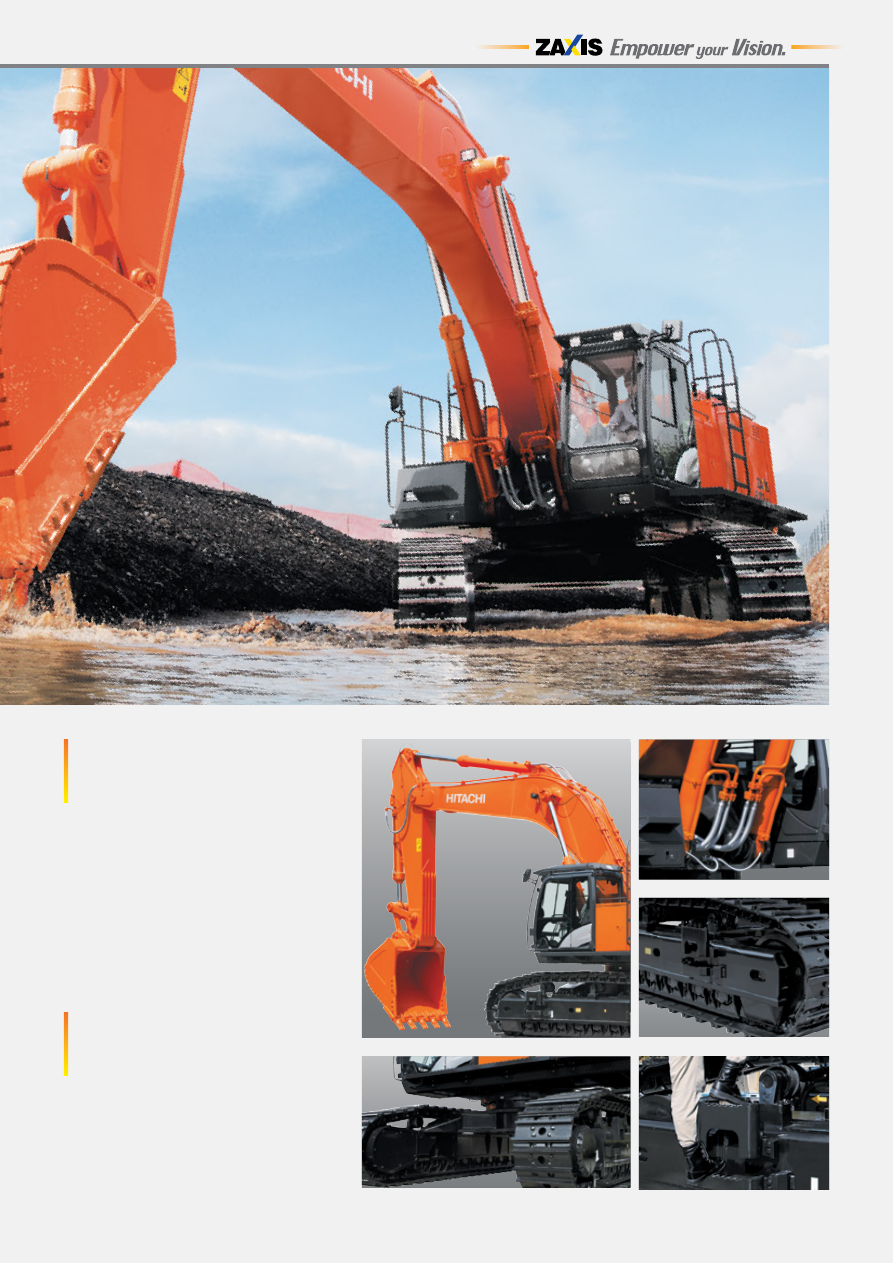

В погоне за высокой производи
тельностью и долговечностью

Стр. 6–7

Увеличенная производительность
при меньшем расходе топлива

Стр. 4–5

Бескомпромиссный комфорт

для оператора

Стр. 8–9

∙  Комфортные условия труда оператора
∙  Комфортное сиденье оператора
∙  Прочная кабина
∙  Новый, удобный в применении многофункциональный

дисплей

∙  Вынесенные точки контрольного осмотра
∙  Низкие затраты времени на смазочные операции
∙  Удобный доступ на поворотную платформу и комфортность

работы на ней

∙ Низкие эксплуатационные расходы в течение всего срока

службы

∙ Топливный бак большой вместимости (920 л)

∙  Сниженный на 6% расход топлива
∙  Дополнительное снижение расхода топлива в режиме ECO
∙  Повышение скорости движения рабочего оборудования за

счет применения гидросистемы HIOS IIIB

∙ Повышение на 9% крутящего момента платформы
∙ Удобное в эксплуатации рабочее оборудование

Ключевые преимущества, способствующие снижению

эксплуатационных расходов

Выс

окое

качес

тво

На

деж

нос

ть

Ни

зки

й р

асх

од

топ

ли

ва

Экскаваторы ZAXIS славятся превосходными характеристиками гидравли-
ческой системы и непревзойденной эксплуатационной эффективностью. Новые
экскаваторы серии ZAXIS отличаются впечатляюще низким расходом топлива,
большей скоростью движения рабочего оборудования и удобством
эксплуатации. Кроме того, их отлича ет присущий машинам Hitachi
высокий технический уровень, ко торый находит свое выражение,
например, в оптимизированной гидравлической системе и системе
управления двигателем.
Новые экскаваторы серии ZAXIS выделяются
сре ди сво их конкурентов благодаря таким
ключевым преимуще ствам, как высокое качество,
низкий расход топлива и надежность. Все эти
преимущества способствуют снижению
эксплуатационных расходов.
Новые экскаваторы ZAXIS являются
результатом эволюционного развития
техники Hitachi, они способны реализовывать
мечты своих владельцев и помогают им в
строительстве нового, более яркого будущего.

Упрощенное техническое

обслуживание

Стр. 10–11

-------------------------------------------------------------------------------------------------------------------------------------------------------------

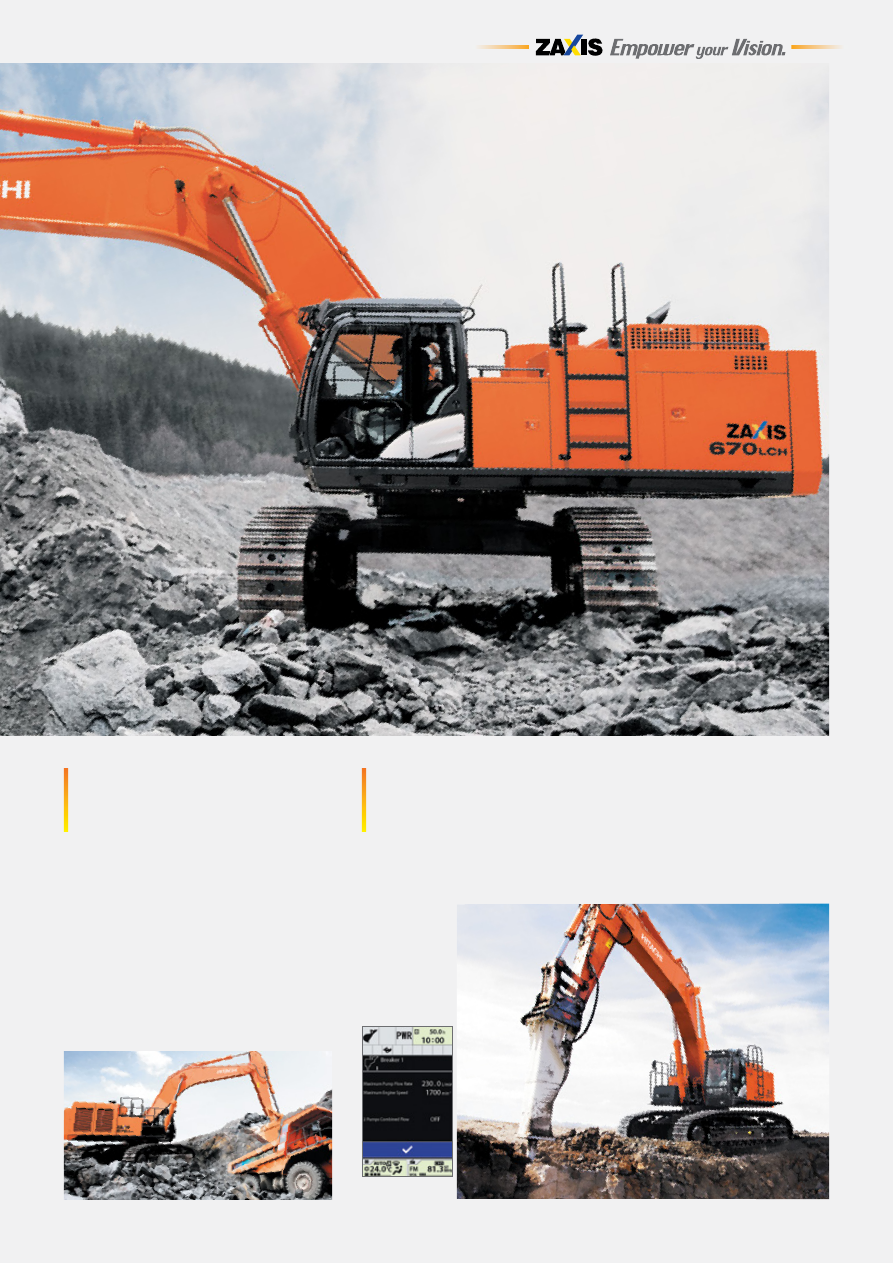

Увеличенная
производительность
при меньшем расходе
топлива

Увеличение скорости выполнения рабочих операций
при сниженном расходе топлива достигается благодаря
гидравлической системе HIOS IIIB, разработанной на основе
огромного опыта компании и передовых гидравлических
технологий.

*Human & Intelligent Operation System (Система управления, предусматривающая
возможность работы в ручном и программируемом режимах).

Повышение управляемости рукоятью

Гидросистема обеспечивает более высокую эффективность
управления рукоятью в процессе движения ковша «на себя»
и «от себя» с поддержанием постоянной высоты, включая
операции, совмещаемые с поворотом платформы.
Система рекуперации энергии и впервые установленный
в контуре поворота платформы регулируемый дроссель
позволяют обеспечить эффективное распределение потока
гидравлического масла и снизить потери давления.

Повышение скорости движения рабочего
оборудования за счет применения
гидросистемы HIOS* IIIB

Новые экскаваторы ZAXIS представляют собой экономичные
машины, позволяющие снизить расход топлива на 6%* по срав-
нению с прежними моделями семейства ZX650LC

-3

, благода-

ря применению гидравлической системы HIOS IIIB и системы
управления двигателем, что снижает выбросы CO

в атмосферу.

* В режиме H/P (по сравнению с расходом топлива в режиме H/P предшествующей
модели).

Сниженный на 6% расход топлива

Использование режима ECO (нового экономичного режима)
позволяет дополнительно снизить расход топлива на 10%
по сравнению с режимом нормальной мощности (PWR) за счет
оптимального согласования рабочих операций без снижения
при этом усилия копания.

Дополнительное снижение расхода топлива в режиме
ECO

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Повышение эксплуатационной
эффективности и надежности

Стрела и рукоять имеют очень прочную и
на дежную конструкцию. Они оптимально
под ходят для карьеров с их тяжелыми усло-
виями эксплуатации и необходимостью
бесперебойной работы.
Применяемые на экскаваторах ZX670LCH-

стрела и рукоять имеют исполнение H

с использованием листовой стали
большей толщины, чем на моделях общего
назначения. Рукоять, кроме того, имеет
пластину и квадратные прутки для защиты
от повреждений, что значительно повышает
ее долговечность по сравнению с моделями
общего назначения.
Гидроцилиндры стрелы, рукояти, а также
гидроцилиндр ковша (в поршневой полости)
имеют демпферы, поглощающие ударные
нагрузки в конце хода поршня, что уменьшает
уровень шума и увеличивает срок службы
оборудования.

Прочное и надежное рабочее
оборудование

Данный двигатель доказал свою потрясающую надежность на множестве
рабочих объектов по всему миру.
Двигатель, который имеет прочную конструкцию, систему непосредственного
впрыска топлива и усовершенствованный регулятор частоты вращения,
относится к категории экологически чистых двигателей и отвечает требованиям
норм Stage II (ЕС) и EPA Tier 2 (США) по токсичности отработавших газов.

Система охлаждения с параллельным рас-
положением радиатора и маслоохладителя
имеет превосходную охлаждающую способ-
ность. Система оптимизирует частоту вра-
щения вентилятора системы охлаждения в
зависимости от температуры охлаждающей
жидкости и гидравлического масла, что
повышает ее эффективность и способствует
снижению уровня шума.
Двигатель мощностью 312 кВт (418 л.с.) и
новая гидравлическая система HIOS IIIB
при совместном применении обеспечивают
высокую мощность и низкий расход топлива.

Долговечный и надежный двигатель

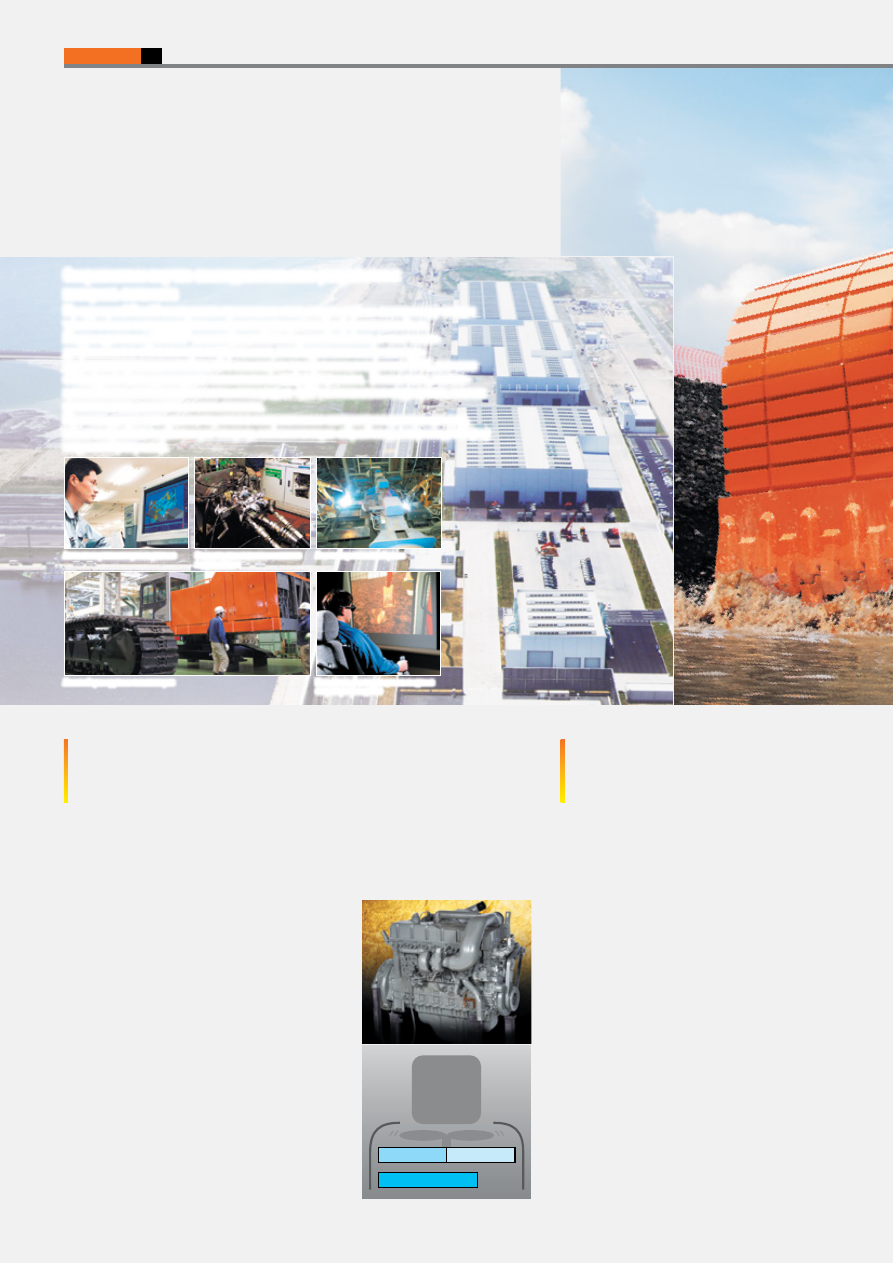

Современные научно-исследовательские разработки и
контроль качества

Продукция Hitachi заслужила признание пользователей по всему миру своим
техническим совершенством и эксплуатационной эффективностью.
Подразделение НИОКР имеет богатый послужной список, в том числе
достижения в области проектирования, исследования напряженно-
деформированных состояний с помощью программных пакетов САЕ, а также
обширные базы данных по технологическим процессам. Более того, полно-
ценный испытательный полигон площадью 4,27 га позволяет подвергать новые
машины самым жестким испытаниям.
Производство совершенствуется в направлении автоматизации процессов,
включая роботизированную сварку, механическую обработку, покраску, сборку
и транспортировку.

Автоматизированное проектирование

Зона испытания основных насосов
гидросистемы

Линия сборки крупных экскаваторов

Линия сварки основной рамы

Испытание, имитирующее нахождение
оператора на сиденье

Двигатель

Радиатор

Охладитель наддувочного

воздуха

Маслоохладитель

-------------------------------------------------------------------------------------------------------------------------------------------------------------

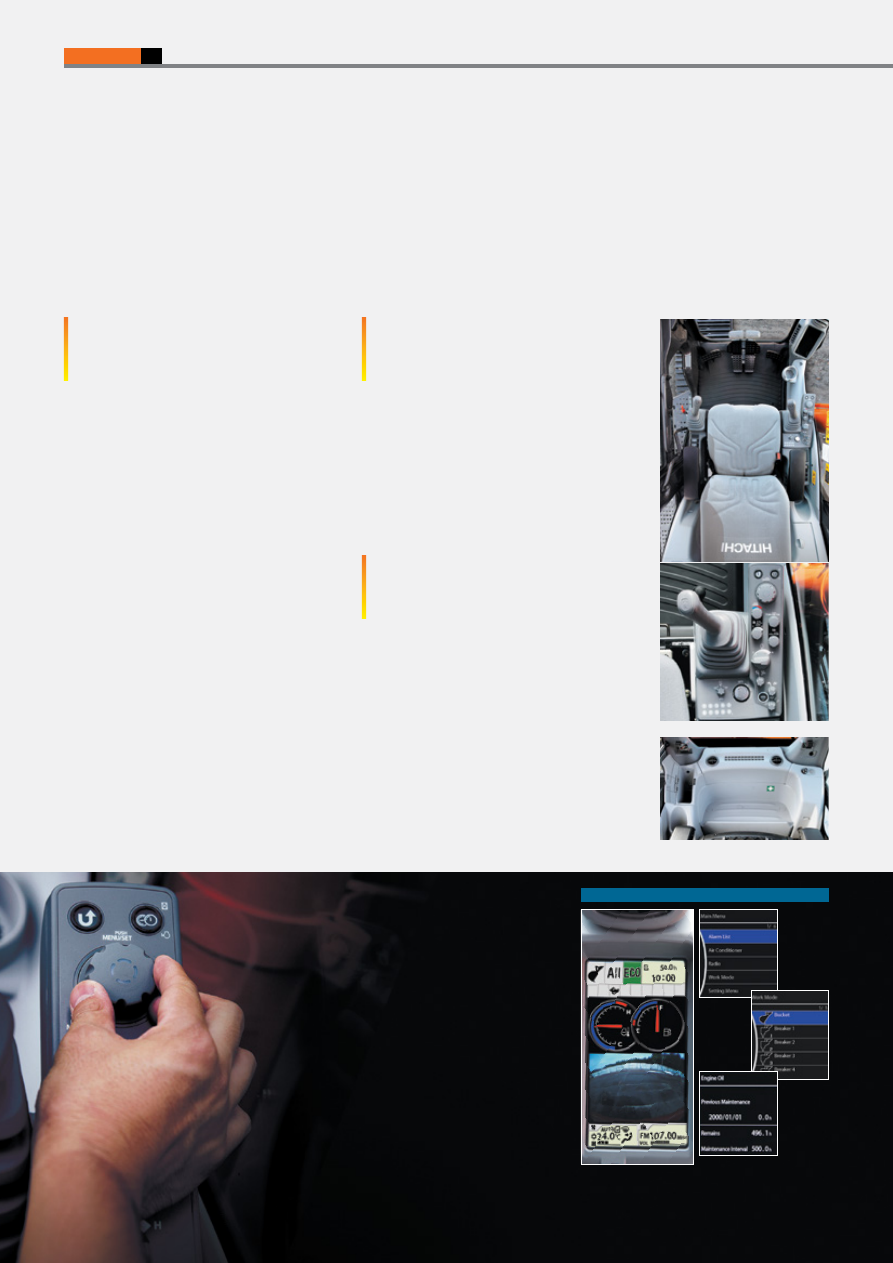

Оператор, находящийся в кабине, чувствует
себя комфортно и уверенно благодаря боль-
шому пространству для ног и превосходному
обзору. Новая компактная консоль управле-
ния увеличивает свободное место для ног.
Новая дверная стойка сдвинута на 70 мм
назад с целью расширения проема двери
и облегчения доступа в кабину. Новый
светодиодный плафон освещения кабины
авто матически включается при открытии две-
ри. Лобовое стекло легко смещается вверх
по направляющим и остается в закрепленном
над головой положении (только ZX670LC

-5G

Окно, имеющееся в крыше кабины, открыва-
ется для вентиляции кабины. Вентиляцион-
ные дефлекторы кондиционера размещены
в стратегически важных местах и гарантируют
равномерную циркуляцию воздуха внутри
кабины. Панель управления и рычаги управ-
ления расположены в зоне удобной досяга-
емости оператора. Наличие радиоприемника
AM/FM и дополнительного разъема AUX (по
заказу) для подключения переносного аудио-
плеера позволяет работать в течение всей
рабочей смены, не чувствуя утомленности.
Все эти конструктивные особенности служат
одной цели — повышению комфортности
усло вий труда оператора.

Комфортные условия труда оператора

Прекрасное сиденье с тканевой обивкой
оснащено подголовником и подлокотниками
для удобства оператора. Сиденье допускает
целый ряд регулировок положения в соот-
ветствии с физическими данными и предпо ч-
тениями оператора. Диапазон перемещения
сиденья назад увеличен еще на 40 мм для
увеличения пространства для ног. По заказу
клиента сиденье может быть оснащено пнев-
матической подвеской и системой подогрева.

Комфортное сиденье оператора

Прочная кабина с верхним ограждением для
защиты оператора уровня 1* предохраняет
оператора от падающих сверху предметов.
Рычаг блокировки системы гидроуправления
оснащен системой блокировки двигателя,
которая позволяет запустить двигатель
только тогда, когда данный рычаг
находится в положении «заблокировано».
Предусмотрена функция защиты двигателя от
несанкцио нированного запуска при помощи
пароля, вводимого с помощью 10-клавишной
клавиа туры.

* Кабина экскаватора ZX670LCH

-5G

имеет верхнюю защитную

конструкцию, отвечаю щую требованиям уровня II.

Прочная кабина

Вместительный вещевой отсек

Панель управления

Бескомпромиссный комфорт
для оператора

Новый, удобный в применении
многофункциональный дисплей

Новая мультифункциональная система контроля
оснащена цветным дисплеем с высоким разреше-
нием диагональю 7 дюймов, многофункциональ-
ным контроллером и меню на нескольких языках.
С помощью этого дисплея оператор отслеживает
различные рабочие параметры: температуру
гидравлического масла, уровень топлива в баке,
режим работы, работу автоматического конди-
ционера, а также осуществляет настройку AM/
FM-радиоприемника, камеры заднего вида (уста-
навливается по заказу), отслеживает сроки тех-
об служивания, регулирует поток масла в контурах
рабочего оборудования. Многофункциональный
контроллер, расположенный на панели управле ния,
позволяет выбирать пункты меню и настраи вать
параметры. Новая камера заднего вида по зволяет
все время контролировать пространство позади
машины.

Меню

«Режимы

работы»

Моторное масло

Пункты меню

Главное меню

-------------------------------------------------------------------------------------------------------------------------------------------------------------

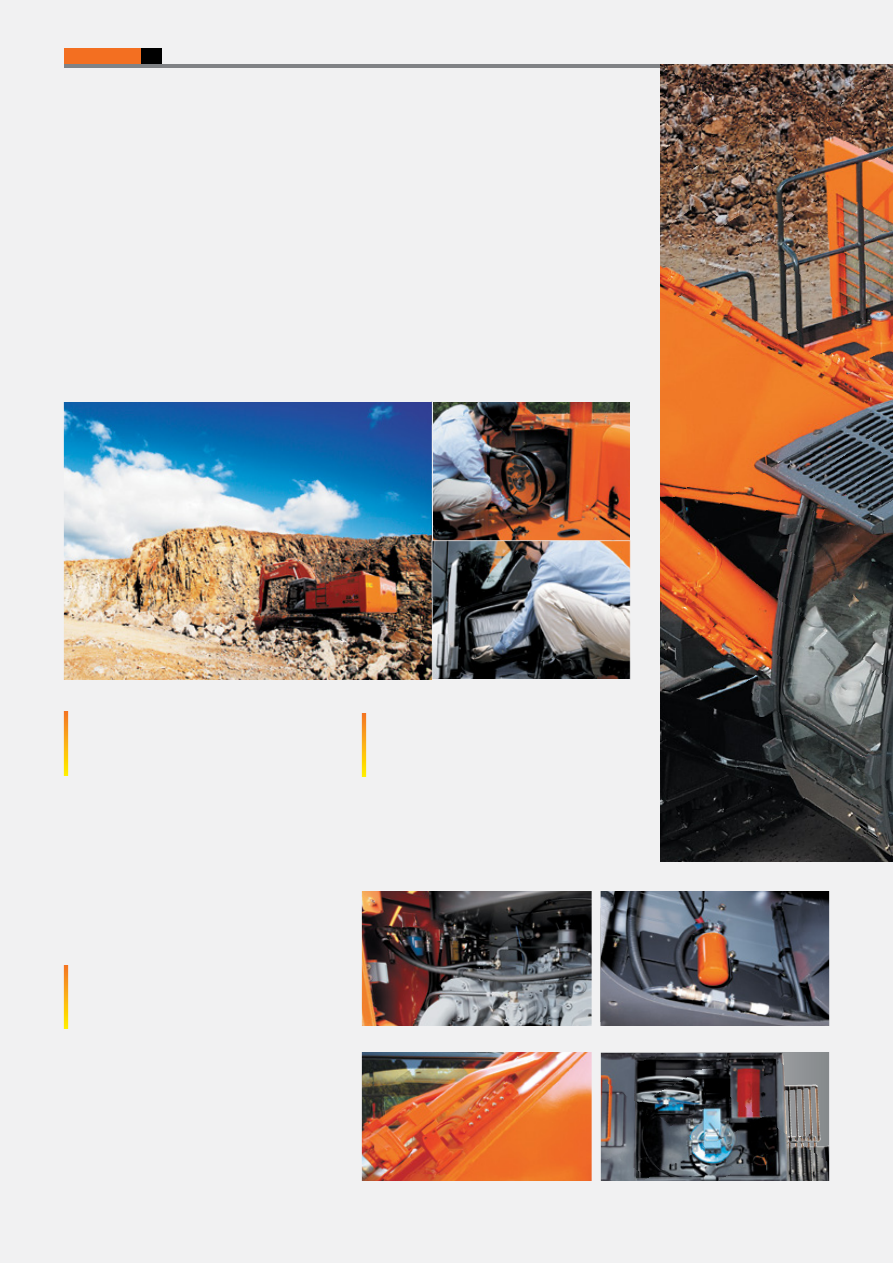

Упрощенное техническое
обслуживание

Точки централизованного смазывания шарниров стрелы и

рукояти

Точки контрольного осмотра, расположенные за нижним

кожухом

Электрический шприц-пистолет для консистентной смазки с

барабаном для шланга (опционно)

Точки контрольного осмотра, расположенные за левым

кожухом

Фильтр кондиционера, предназначенный

для фильтрации наружного воздуха

Воздухоочиститель

Точки контрольного осмотра сгруппированы
в удобной досягаемости за левым кожухом и
нижним кожухом. Это позволяет легко справ-
ляться с выполнением проверок и других опе-
раций технического обслуживания, включая
слив воды из топливного бака, замену филь-
тров.
За дверью кабины имеется крышка, снижаю-
щая трудоемкость замены фильтров наруж-
ного воздуха кондиционера.

Расположенные вместе точки
контрольного осмотра

Рукоять и стрела имеют собственные
центра лизованные смазочные точки для
сниже ния затрат времени на смазочные
операции. Кроме того, снизить затраты
времени на смазочные операции можно путем
применения опционного электри ческого
шприц-пистолета для кон систентной смазки
с барабаном для шланга или устройства
автоматической подачи консистентной
смазки.

Низкие затраты времени
на смазочные операции

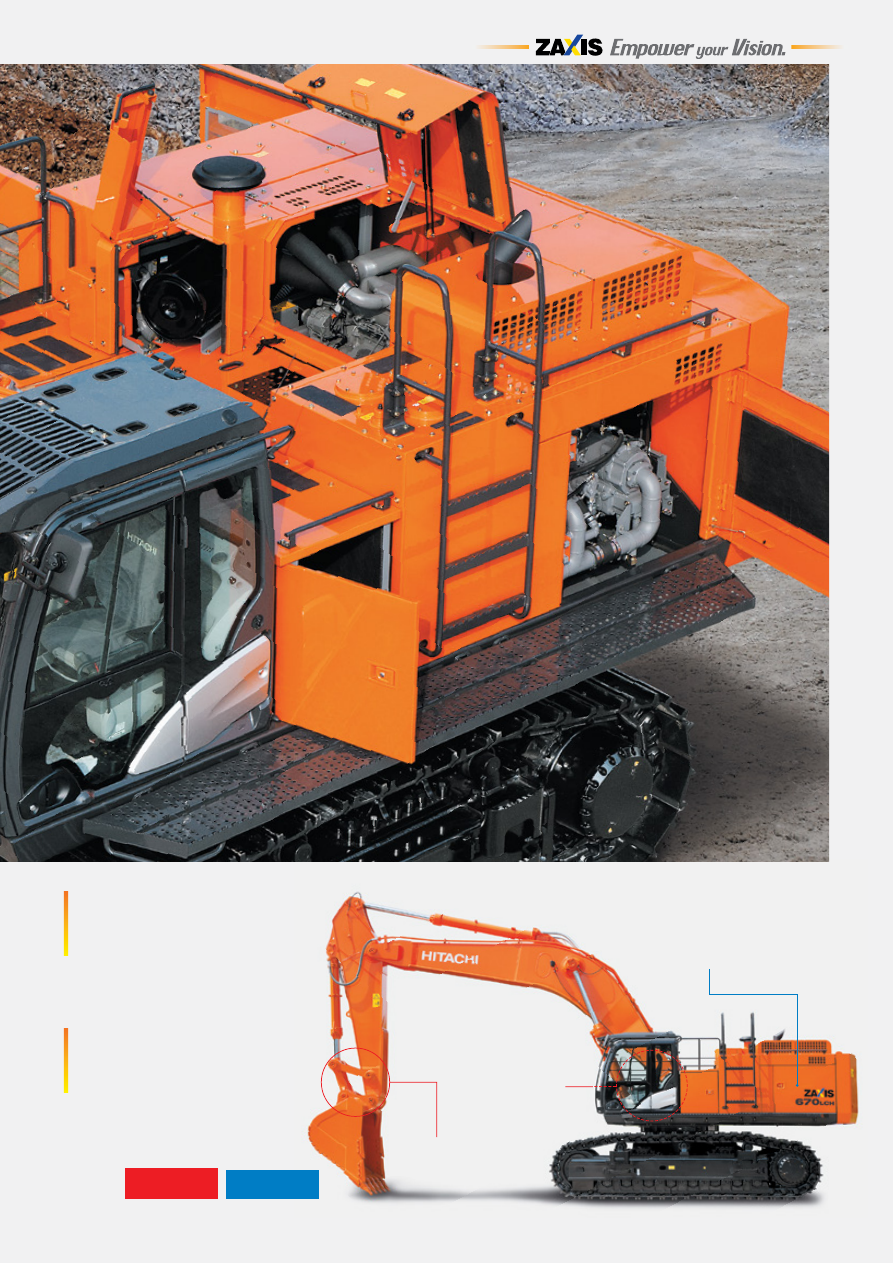

Слева от кабины имеется широкий проход,
по которому можно легко пройти к лестнице
для доступа к двигателю. Лестница снабжена
поручнями и препятствующим скольжению
покрытием для безопасности.

Удобный доступ на поворотную
платформу и работы на ней

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Эксплуатационная
информация

Антенна (GPRS) или

Информационный центр
компании
Hitachi Construction Machinery

Машина

Клиент

Группа Hitachi Construction
Machinery и дилеры

Быстрый доступ к информации
о машинах на рабочей площадке

Обмен информацией

Предложение быстрого и
адекватного обслуживания

Интернет

спутник

Hitachi Support Chain (система
послепродажной поддержки)

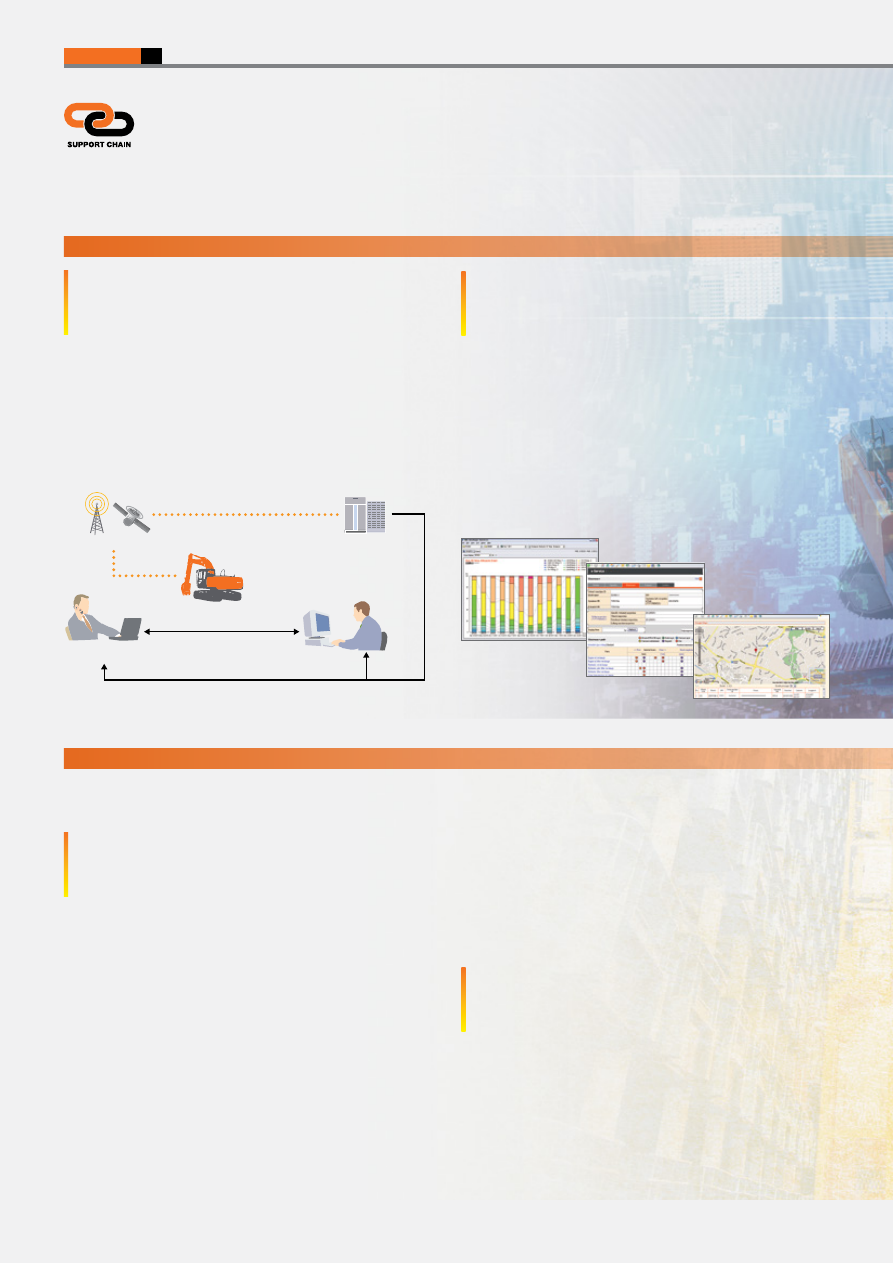

Эта интерактивная система управления парком машин по-
зволяет вам получать доступ к информации по любой машине
парка с помощью персонального компьютера, установленного
в вашем офисе. Оперативно получая информацию о работе,
выполняемой машиной, и ее местоположении, вы получаете
возможность повысить производительность парка машин в це-
лом и снизить простои всей техники. Технико-эксплуатацион-
ные данные отправляются на основной сервер компании Hitachi
для их обработки, а после этого — к заказчикам и дилерам по
всему миру. Система доступна 24 часа в сутки круглый год.

Легкий доступ к данным машины через Интернет

Назначение

Система Global e-Service предоставляет удаленный доступ
к машине, находящейся на месте выполнения работ, для
получения технико-эксплуатационной информации, как то:
количество моточасов, наработанных за смену, уровень
топлива
в баке, значения температуры в различных системах, давления
в гидравлической системе и т. п.

Техническое обслуживание

Рекомендации по техобслуживанию и журнал операций
выводятся на экран, гарантируя эффективное управление
парком машин.

Основные особенности системы Global e-Service

Hitachi Support Chain (система послепродажной поддержки) представляет
собой систему полной поддержки клиента после приобретения им
машины марки Hitachi.

Система дистанционного управления парком машин Global e-Service

Запасные части и сервис

Система поставки запчастей Hitachi Global Online Network представ ляет
собой систему поставки запасных частей, объединенную с Японским
центром поставки запасных частей (Japan Parts Center), и включает за-
рубежные склады и более 150 дилерских центров по всему миру. Дилер-
ские центры предоставляют в режиме реального времени информацию
о наличии запасных частей, принимают заявки на поставку запасных
частей, организовывают их отгрузку и доставку в оговоренные сроки.
Ассорти мент составляет более миллиона запасных частей и компонентов.

Оригинальные запчасти Hitachi

Оригинальные запчасти Hitachi отвечают строгим стандартам качества
компании и при поставке обеспечиваются гарантией компании Hitachi
в соответствии с ее внутренними стандар тами. Использование ориги-
нальных запчастей и расходных материалов Hitachi, включая двигатель,
топливо, гидравличе ское масло и фильтры, позволяет снизить экс-
плуатационные расходы и увеличить срок службы машины.

Режущие элементы (GET)

Компания Hitachi предлагает широкий ассортимент режущих элементов
для разработки грунта, рассчитанных на выполне ние самых разных работ.
Применение высококачественных режущих элементов, поддерживаемых в
исправном состоянии, позволит вам завоевать доверие клиентов.

Примечание: некоторые дилеры не поставляют режущие элементы производства Hitachi.

Запасные части

Благодаря развитой сети дилеров компания Hitachi обеспечивает полную поддержку клиентов в
любой части мира и сохраняет высокий уровень клиентской удовлетворенности.

Восстановленные комплектующие

Компания Hitachi выполняет восстановление комплектующих машин
в соответствии со строгими требованиями к восстанов ленным
компо нентам на четырех заводах Hitachi в различных частях мира.
Восста новленные комплектующие являются высо кокачественной
альтернативой новым. На восстановленные компоненты также
распространяется гарантия Hitachi.

Примечание: некоторые дилеры не поставляют восстановленные комплектующие
Hitachi.

Расширенная гарантия (HELP)

Стандартная гарантия компании Hitachi распространяется на все новые
машины Hitachi. Кроме того, компания предлагает программу расши-
ренной гарантии — Hitachi Extended Life Programs (HELP), которая при-
звана удовлетворить потребности клиентов, поскольку она защищает
машины, эксплуатируемые в тяжелых условиях, позволяет избежать
непредвиденных простоев и сокращает затраты на ремонт.

Примечание: условия предоставления гарантии зависят от модели оборудования.

Сервисные услуги

Примечание: в некоторых странах использование системы Global e-Service
невозможно из-за ограничений в местном законодательстве.

Эксплуатационная информация

Техническое обслуживание

Местоположение

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ДВИГАТЕЛЬ

Модель ...................................

Isuzu BB-6WG1XQA-05

Тип ..........................................

4-тактный, с жидкостным охлаждением и
системой непосредственного впрыска

Система подачи воздуха ......

С турбонаддувом, промежуточным
охлаждением

Кол-во цилиндров .................

Номин. мощность

ISO 9249, полезная ...........

Режим H/P:

(без вентилятора)

312 кВт (418 л.с.) при 1800 мин

-1

(об/мин)

SAE J1349, полезная .........

Режим H/P:

(без вентилятора)

312 кВт (418 л.с.) при 1800 мин

-1

(об/мин)

Макс. крутящий момент ........

1621 Нм (165 кгc-м) при 1500 мин

-1

(об/мин)

Рабочий объем ......................

15,681 л

Диаметр цилиндра и ход
поршня ...................................

147 мм х 154 мм

Аккумуляторы ........................

2 x 12 В/170 Aч

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Гидравлические насосы

Основные насосы .................

2 аксиально-поршневых насоса с
регулируемой производительностью

Макс. подача масла .........

2 x 443 л/мин

Насос контура гидро-
управления ............................

1 шестеренчатый насос

Макс. подача масла .........

50 л/мин

Гидромоторы

Трансмиссия ..........................

2 аксиально-поршневых гидромотора
со стояночным тормозом

Система поворота
платформы ............................ 2 аксиально-поршневых гидромотора

Давление срабатывания предохранительных клапанов

Контур рабочего
оборудования ........................

31,9 МПа (325 кгс/см

)

Контур платформы ................

29,4 МПа (300 кгс/см

)

Контур хода ...........................

34,3 МПа (350 кгс/см

)

Контур гидроуправления ......

3,9 МПа (40 кгс/см

)

Режим временного
повышения мощности ...........

34,3 МПа (350 кгс/см

)

Гидравлические цилиндры

Количество

Диаметр цилиндра

Диаметр штока

Стрела

190 мм

130 мм

Рукоять

200 мм

140 мм

Вместимость ковша

180 мм

130 мм

Ковш BE

190 мм

130 мм

ПОВОРОТНАЯ ПЛАТФОРМА

Рама поворотной платформы

Рама имеет D-образное сечение для повышенного сопротивления
деформации.

Механизм поворота

Аксиально-поршневой гидромотор оснащен планетарным редуктором,

работающим в масляной ванне.

Стояночный тормоз механизма поворота — дисковый, с пружинным

приводом и гидравлическим растормаживанием.

Скорость вращения
платформы ..................

9,0 мин

-1

(об/мин)

Кабина оператора
ZX670LC

-5G

Независимая просторная кабина, ширина 1025 мм, высота 1675 мм.
Верхнее ограждение для защиты оператора (OPG) уровня I в соответствии
с требованиями стандарта ISO 10262.

ZX670LCH

-5G

(кабина H/R):

Независимая просторная кабина, ширина 1025 мм, высота 1817 мм.
Верхнее ограждение для защиты оператора (OPG) уровня II в соответствии
с требованиями стандарта ISO 10262.

ХОДОВАЯ ЧАСТЬ

Гусеницы

Башмаки гусеничной ленты с двумя грунтозацепами изготовлены из
подвергнутого индукционной закалке легированного стального проката.
Термообработанные пальцы звеньев гусеничной цепи с грязезащитными
уплотнениями. Гидравлические (с использованием консистентной смазки)
механизмы натяжения гусениц с амортизирующими пружинами.

Количество катков и башмаков с каждой стороны

Поддерживающие
катки .............................

Опорные катки ............ 8: ZX670LC-

8: ZX670LCH-

Гусеничные башмаки .. 47: ZX670LC-

47: ZX670LCH-

Защитные ограждения
направляющих колес ..

Защитные ограждения
гусениц .........................

2: ZX670LC-

Защитное ограждение гусеницы во всю длину :
ZX670LCH-

Механизм хода

Каждая гусеница приводится в действие аксиально-поршневым гидро-
мотором через планетарный редуктор, что обеспечивает возможность
противовраще ния гусениц. Стояночный тормоз — дискового типа, с
пружинным приводом и гидравлическим растормаживанием.
Автоматическое переключение диапазонов скорости хода: верхнего и
нижнего.

Скорости хода .............. Верхний диапазон: 0–4,8 км/ч

Нижний диапазон: 0–3,3 км/ч

Максимальное тяговое
усилие .............................

460 кН (46 900 кгс)

Преодолеваемый уклон 70% (35°) в непрерывном режиме

ЗАПРАВОЧНЫЕ ЕМКОСТИ

Топливный бак  ........................................................................................ 920,0 л
Охлаждающая жидкость двигателя ......................................................... 68,0 л
Моторное масло  ....................................................................................... 52,0 л
Насосная установка  ................................................................................... 6,2 л
Механизм поворота (с каждой стороны) ................................................ 10,5 л
Механизм хода (с каждой стороны) ........................................................ 16,0 л
Гидравлическая система  ....................................................................... 750,0 л
Масляный бак гидросистемы  ................................................................ 380,0 л

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

КОВШИ

МАССА И ДАВЛЕНИЕ НА ГРУНТ

Эксплуатационная масса и давление на грунт

ZX670LC-

ZX670LCH-

Тип

башмака

гусеницы

Ширина

башмака

гусеницы

Тип

стрелы

Тип

рукояти

кг

кПа (кгс/см

)

кг

кПа (кгс/см

)

С двумя

грунто-

зацепами

650 мм

6,8 м BE

2,9 м BE

67 300

101 (1,03)

68 100

102 (1,04)

Вместимость ковша

3,5 м

3,3 м

скальный ковш

7,8 м

3,6 м

66 800

100 (1,02)

68 200

102 (1,04)

Вместимость ковша

2,9 м

скальный ковш

7,8 м

4,2 м

67 000

101 (1,02)

–

Вместимость ковша

2,5 м

–

750 мм

6,8 м BE

2,9 м BE

67 600

88 (0,90)

–

Вместимость ковша

3,5 м

–

7,8 м

3,6 м

67 200

87 (0,89)

–

Вместимость ковша

2,9 м

–

7,8 м

4,2 м

67 400

88 (0,89)

–

Вместимость ковша

2,5 м

–

900 мм

6,8 м BE

2,9 м BE

68 700

74 (0,76)

–

Вместимость ковша

3,5 м

–

7,8 м

3,6 м

68 200

74 (0,75)

–

Вместимость ковша

2,9 м

–

7,8 м

4,2 м

68 400

74 (0,76)

–

Вместимость ковша

2,5 м

–

ZX670LC-

Вместимость

Ширина

Кол-во
зубьев

Масса

Рекомендации

Стрела BE длиной 6,8 м

Стрела длиной 7,8 м

С «шапкой»

по ISO

Без

бокорезов

С бокорезами

Рукоять BE длиной 2,9 м

Рукоять длиной 3,6 м

Рукоять длиной 4,2 м

2,50 м

1 480 мм

1 620 мм

2150 кг

2,90 м

1 680 мм

1 820 мм

2 310 кг

–

3,50 м

1 800 мм

1 990 мм

2 980 кг

Применимый тип башмака гусеницы

650 мм с двумя грунтозацепами

750 мм с двумя грунтозацепами

900 мм с двумя грунтозацепами

Для материалов плотностью не более 1800 кг/м

– Не применимо
T Установка невозможна

ZX670LCH-

Вместимость

Ширина

Кол-во
зубьев

Масса

Рекомендации

Стрела BE длиной 6,8 м

Стрела H длиной 7,8 м

С "шапкой" по

ISO

Без

бокорезов

С бокорезами

Рукоять BE длиной 2,9 м

Рукоять H длиной 3,6 м

2,90 м

1 680 мм

2 850 кг

3,30 м

1 790 мм

3 120 кг

1,50 м

–

1 310 мм

3 150 кг

1,80 м

–

1 570 мм

3 750 кг

Однозубый

рыхлитель

1 800 кг

Применимый тип башмака гусеницы

650 мм с двумя грунтозацепами

*1 Скальный ковш

Ковш-рыхлитель

*2 Тяжелые экскавационные работы

– Не применимо

T Установка невозможна

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

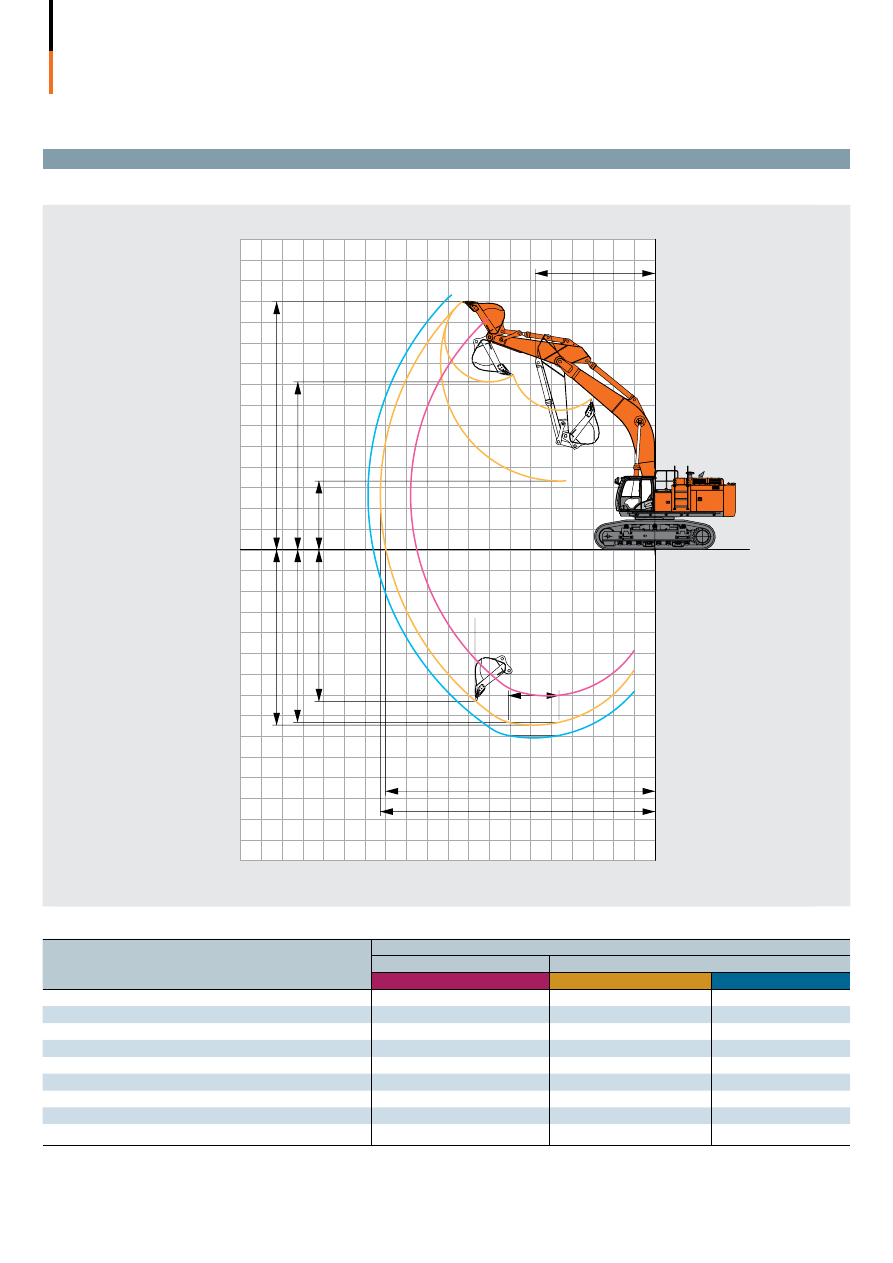

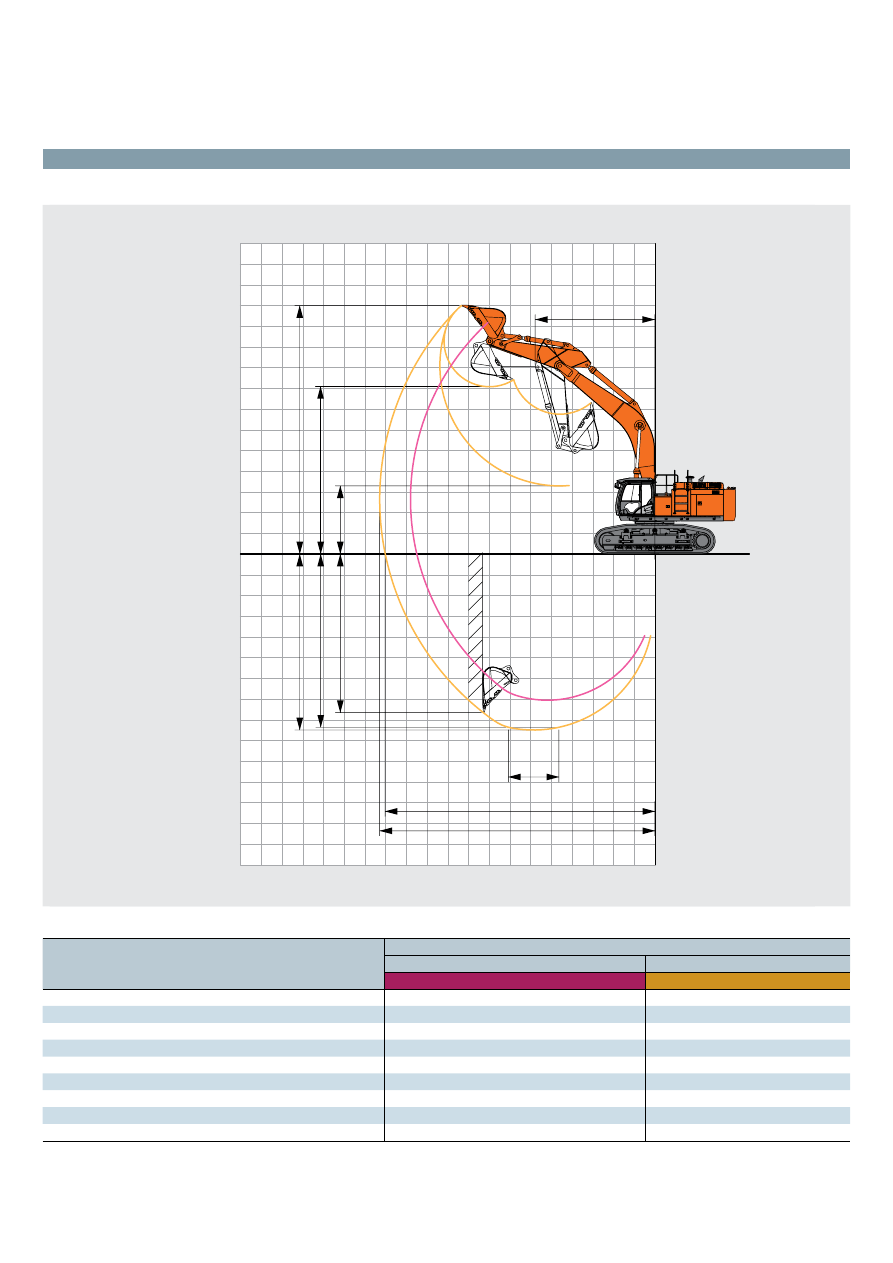

РАБОЧАЯ ЗОНА

11
10

11
12
13
14

9
8
7
6
5
4
3
2
1
0

12 11 10 9 8 7 6 5 4 3 2 1 0

Уровень
земли

метры

B B'

Единицы измерения: мм

ZX670LC-

Стрела BE длиной 6,8 м

Стрела длиной 7,8 м

Рукоять BE длиной 2,9 м

Рукоять длиной 3,6 м

Рукоять длиной 4,2 м

A Макс. радиус копания

11 800

13 250

13 850

A' Макс. радиус копания (на уровне земли)

11 500

13 000

13 610

B Макс. глубина копания

7120

8530

9150

B' Макс. глубина копания (с планировкой дна забоя длиной 8 футов)

6970

8400

9030

C Макс. высота копания

11 190

11 920

12 240

D Макс. высота выгрузки

7330

8050

8330

D' Мин. высота выгрузки

3200

3260

2640

E Мин. радиус поворота рабочего оборудования

5240

5780

5760

F Макс. глубина копания вертикальной стенки

5280

7380

8180

Без учета высоты грунтозацепов башмаков гусениц.

ZX670LC

-5G

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Единицы измерения: мм

ZX670LCH-

Стрела BE длиной 6,8 м

Стрела H длиной 7,8 м

Рукоять BE длиной 2,9 м

Рукоять H длиной 3,6 м

A Макс. радиус копания

11 800

13 280

A' Макс. радиус копания (на уровне земли)

11 500

13 030

B Макс. глубина копания

7120

8560

B’ Макс. глубина копания (с планировкой дна забоя длиной 8 футов)

6970

8420

C Макс. высота копания

11 190

11 940

D Макс. высота выгрузки

7330

8020

D' Мин. высота выгрузки

3200

3230

E Мин. радиус поворота рабочего оборудования

5240

5780

F Макс. глубина копания вертикальной стенки

5280

7720

без учета высоты грунтозацепов башмаков гусениц.

РАБОЧАЯ ЗОНА

11
10

11
12
13
14

9
8
7
6
5
4
3
2
1
0

12 11 10 9 8 7 6 5 4 3 2 1 0

ZX670LCH

-5G

Уровень
земли

метры

B B'

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Hitachi Гидравлический экскаватор Zaxis ZX670LC-5G/ZX670LCH-5G (характеристики) - часть 1
