Теплосчетчик механический SANEXT Mono. Технический паспорт - часть 2





– 17 –



Перед установкой расходомера из трубопровода должны быть удале-

ны все загрязнения.



Все присоединения расходомерной части должны быть плотными, без

перекосов и утечек при давлении до 16 атм.



Монтаж расходомера на трубопроводе с большим или меньшим диа-

метром возможен с помощью переходников.



Монтажные  усилия  от  расходомера  не  должны  передаваться  смеж-

ным пластиковым частям счётчика.



При  монтаже  необходимо  использовать  только  новые  прокладки  и

уплотнительные материалы.

Примерный порядок действий при монтаже теплосчётчика:

1.  снять сгон с участка трубопровода, очистить резьбовые части;

2.  смонтировать на участках присоединители

3.  смонтировать в присоединители теплосчетчик через прокладку;

4.  разводным ключом затянуть присоединители на теплосчетчике до



упора.

11. МОНТАЖ ДАТЧИКОВ ТЕМПЕРАТУРЫ

Датчики температур устанавливаются следующим образом:

При  расположении  теплосчетчика  на  обратной  магистрали.  Датчик  с  си-

ним шильдиком уже смонтирован в гнезде расходомера, датчик с красным

шильдиком устанавливается традиционным способом в гнездо шарового

крана (рис. 6.1);

При расположении теплосчетчика на подающей магистрали. Датчик с крас-

ным шильдиком монтируется в гнезде расходомера; датчик с синим шиль-

даком устанавливается традиционным способом в гнездо шарового крана
(рис. 6.2).

Датчики монтируются в гнёздах с применением адаптера (рис.7). Рекомен-

– 18 –

дуемая последовательность действий:

1.  Вставить датчик с адаптером в гнездо и совместить резьбу

2.  Завернуть  адаптер  до  упора  вручную,  не  прилагая  при  этом


значительных усилий.

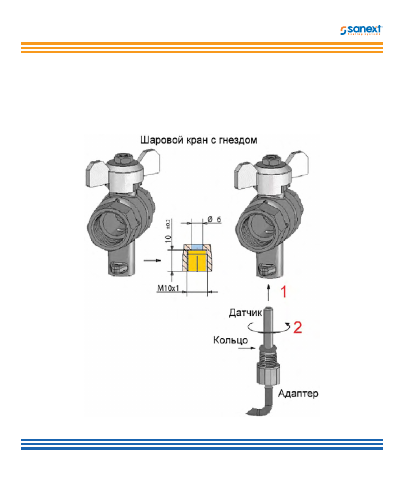

Рис.6. Монтаж термодатчика в гнездо шарового крана

– 19 –



После  монтажа  датчик  должен  перекрывать  как  минимум  две  трети

диаметра трубопровода. Установленные датчики пломбируют набором из

комплекта поставки



Перед  вводом  счётчика  в  действие  следует  проверить  сохранность

пломб и правильность монтажа.



При пуске системы необходимо обеспечить постепенное её заполне-

ние теплоносителем и не допускать гидравлических ударов, во избежание

повреждения счётчика.



При появлении потока и соответствующей разности температур счёт-

чик начинает работу автоматически.



После  пуска  воды  через  установленный счётчик  следует  убедиться  в

отсутствии утечек в его частях и соединениях, а также проверить индика-

цию прибора о наличии потока, текущих расходе, объёме и температуре

теплоносителя. По завершении пусконаладочных работ место соединения

расходомера и проточной части пломбируется.

12. ПУСК СМОНТИРОВАННОГО СЧЁТЧИКА

13. РАБОТА СО СЧЁТЧИКОМ



Визуальное считывание показаний счётчика осуществляется с ЖК- дис-

плея,  а  смена  отображаемых  на  нём  параметров  —  нажатием  клавиши

управления. Для лучшего восприятия отображаемой информации дисплей

помимо цифр содержит графические символы.

13.1 Хранение данных

1.   Накопленный расход тепла за текущий месяц

2.   Накопленный расход текущего месяца



п.1 и п.2 регистрируются в 00:00. Данные в архиве за 18 месяцев

3.   Коэффициент коррекции температуры

4.   Номер счетчика

5.   Дата производства

6.  п.3 и п.6 обновляются с каждой командой

– 20 –

7.   Накопленный расход

8.   Накопленный расход тепла



п.7 и п.8 регистрируются один раз в месяц

13.2 Программируемые постоянные

1.   Коэффициент коррекции температуры, (подающий RTD коэффициент



коррекции и обратный RTD коэффициент коррекции)

2.   Коэффициент коррекции расхода (5 групп, каждая из которых



представляет точку расхода)

3.  Дата (год, в месяц. день)

4.   Время (час, минута, секунда)

5.   Номер счетчика ID (8 цифр)

6.   Дата производства

14. ИНТЕРФЕЙСЫ

Счетчики поставляются с импульсным интерфейсом или M-Bus. Выбор ин-

терфейса осуществляется при заказе счетчика.

Маркировка проводов счетчика с импульсным интерфейсом



•         Коричневый    -плюс

•         Синий              - минус

•         Длительность импульса, 100 мсек.

•         Вес импульса, 1 кВт*ч/импульс

•         Текущий расход теплоносителя, 100 л/импульс

Маркировка проводов счетчика с интерфейсом M-Bus :

•         Черный M-Bus

•         Желтый M-Bus

•        адрес счетчика соответствует серийному номеру счетчика. Номер

счётчика указан на стокере  прибора

Адресация: первичный или вторичный



– 21 –

Символ

Название

Значение

1

Режим калибровки

Под калибровку

2

Зарезервирован

Зарезервирован

3

Низкий заряд батареи

Напоминание – замените акб

4

Предупреждение об ошибке Предупреждение об ошибках

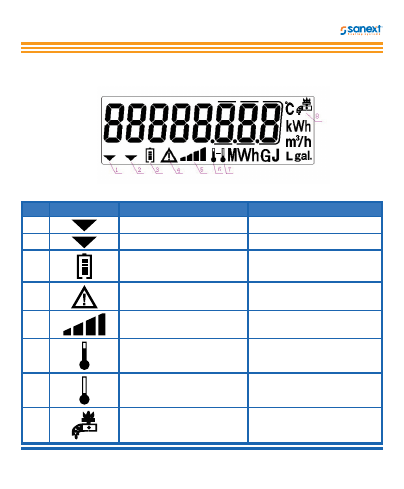

15. ДИСПЛЕЙ

5

Зарезервирован

Зарезервирован

6

Температура притока воды

Температура воды в

подающем трубопроводе

7

Температура оттока воды

Температура в обратном

трубопроводе

8

Зарезервирован

Зарезервирован

– 22 –

16. УПРАВЛЕНИЕ ДАННЫМИ



Пользователи  могут  нажать  на  кнопку,  чтобы  прочитать  следующую

информацию на счётчике: накопленный объем, текущий расход, темпера-

туру воды и др.



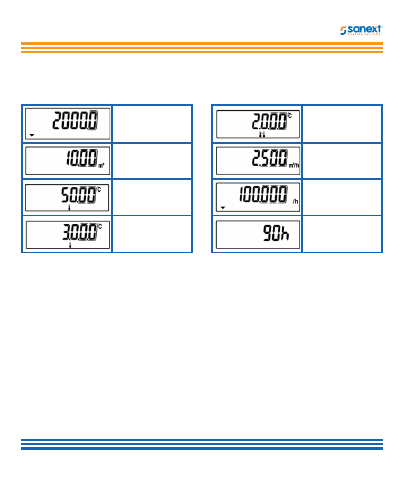

При коротком нажатии на кнопку на дисплее отображается следующая

информация:

  температура в подающем трубопроводе

  температуры в обратном трубопроводе

  разности температур

  мгновенный расход

  накопленный расход



мгновенная тепловая энергия

  накопленный расход

  расход, дата

  время

  время непрерывной работы

  заводской номер счетчика, заводской номер программного обеспече-



ния

  тип номера

  M-bus адрес и др.

16.1 Спящий режим



Если нет никаких операций в течение 10 минут, дисплей переходит в

спящий режим. Нажмите кнопку в течение 2 секунд, чтобы проснуться ЖК

из спящего режима.

16.2 Список Меню (цикл пользователя)



Длительное нажатие в течение 3 секунда открывает доступ пользова-

телю к четырем меню для выбора меню R1.

– 23 –



Короткое  нажатие  кнопки  дает    возможность  перейти    в  элементы

меню R1 по одному в следующем порядке.

Мгновенная

Мощность, Гкал/ч

Накопленный

расход

Температура

на подающем

трубопроводе

Температура на

обратном

трубопровде

Разница

температур

Мгновенный

расход

Мгновенная

Мощность, Гкал/ч

Накопленное

время работы

– 24 –

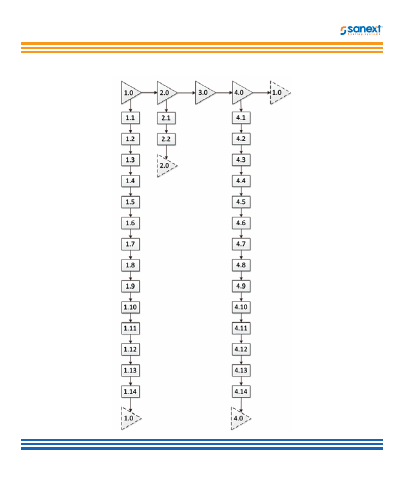

16.5 структура дисплея

– 25 –

1.0 R1

1.1 температура в

подаче

1.2 темп-ра в обратке

1.3 разница т

емператур

1.4 мгновенный

расход

1.5 накопленный

расход

1.6 мгновенная

мощность

1.7 накопленный

расход тепла

1.8 дата

1.9 время

1.10 накопленное

время работы

1.11 ID счетчика

(номер)

1.12 тип счетчика

1.13 версия ПО

1.14 адрес счетчика

2.0 R2

2.1 месяц для

проверки

2.2 расход в

месяц

2.3 накопленный

3.0 R3

закрыт

4.0 R4 (режим

калибровки)

4.1 темп-ра в подаче

4.2 темп- в обратке

4.3 разница темп

4.4 моментальный

расход

4.5 накопленный

расход

4.6 мгновенная

мощность

4.7 накопленный

расход тепла

4.8 дата

4.9 время

4.10 накопленное

время работы

4.11  ID счетчика

(номер)

4.12  Тип счетчика

4.13  Версия ПО

4.14  Адрес

теплосчетчика

17. НАСТРОЙКА СЧЕТЧИКА

17.1 Время, дата. Настройка.

Для того, чтобы сбросить счетчик работы часов  выключите питание и отсо-

– 26 –

едините аккумулятор, подождите, пока дисплей не погаснет. Сброс счетчи-

ка часов предполагает, что счетчик внутренних часов инициализируется на

значение 00-00-00 и 2010-01-01, и поэтому необходимо в дальнейшем для

установки часов с помощью программного обеспечения на ПК или войдя

в меню R2.

дата

время

17.2 сброс адреса



Первичный  и  вторичный  адрес  SANEXT  можно  сбросить  с  помощью

программного  обеспечения  и  компьютера,  а  также  скорость  передачи

данных можно выбрать с помощью программного обеспечения на ПК. Ско-

рость передачи данных может быть 300/1200  или 2400 бад.

17.3 Полная перезагрузка, сброс всех данных

Все юридические и не юридические данные, в том числе и данные реги-

страции max и min значений, архивные данные и прочее могут быть сбро-

шены используя специальное ПО.

ПРИМЕЧАНИЕ:  дата  после  полного  сброса  возвращается  к  значению

2010-01-01 и впоследствии изменяется на текущую дату/время в соответ-

ствии с датой и временем установленными на компьютере, используемом

для  выполнения  задания.  Поэтому,  не  забудьте  проверить  правильную

дату/время на ПК перед запуском функции сброса с помощью программ-

– 27 –

ного обеспечения на ПК.

18. ОШИБКИ И ПРЕДУПРЕЖДЕНИЯ

Счетчик постоянно выполняет самодиагностику и может отображать раз-

личные недостатки.

Визуальная индикация на ЖК-дисплее в случае ошибки меню R2.

Код ошибки

Значение

Рекомендации/

решения

0,1

Ошибка в уровне прило-

жения

Проверить связи в цепи

соединения

2

Садится батарея

Обратитесь в сервисный

центр

3

Постоянные неисправно-

сти, например. Неисправ-

ность EEPROM

Обратитесь в сервисный

центр

4

Временный отказ

Восстанавливается авто-

матически

5

Неисправность датчика

температуры

Проверьте или снимите и

установите датчик

6

Неисправность

расходометра

Проверьте или снимите и

установите датчик

18.2 Предупреждения

Постоянная визуальная индикация на ЖК дисплее



1.  неисправность / сбой расходометра



или измерения температуры

2.  низкие температуры (ниже 3 °C)

3.  воздух в измерительной части, нет измерения объема

4.  низкий уровень заряда батареи

– 28 –

Иконки предупреждения

Низкий

заряд

батареи

Он  появляется  на  ЖК-экране,  если  Напря-

жение  аккумулятора  падает  до  2,7  в.  Если

напряжение батареи увеличивается до 2,7

V,  значок  исчезает.  Аккумулятор  самокон-

троль фиксирует каждую 30-х годов.

Знак неис-

правности

появляется при следующих неисправностях

1.  температура ниже 3°C

2.  температура выше 95°C

3.  короткое замыкание датчика темпе-

ратуры

4.  цепь датчика температуры разомкнута

5.  ошибки памяти

19. КОМПЛЕКТНОСТЬ

Наименование позиции

Количество

1

Счётчик

1 шт.

2

Технический паспорт с руководством

1 экз.

3

Комплект присоединения (штуцер, гайка, прокладка)

2 шт. *

4

Шаровой кран с гнездом для датчика

1 шт. *

* — данная позиция не входит в стандартный комплект и поставляется по

заказу.

– 29 –

20. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



Техническое обслуживание счётчика заключается в периодическом ос-

мотре внешнего состояния прибора и его компонентов, а также состояния

электрических и резьбовых соединений.

Рекомендуемый период такого осмотра — не реже 1 раза в месяц.



Средняя наработка счётчика на отказ составляет не менее 120 тыс. ча-

сов, срок службы — не менее 12 лет.

 В процессе эксплуатации допускается замена отдельных функциональных

узлов в связи с окончанием их срока службы.

Счётчик имеет следующую маркировку:

на лицевой панели теплосчетчика указаны

•  тип прибора



Питание  счётчика  осуществляется  от  встроенной  литиевой  батареи

(3 В; 2,2 А ч), расположенной в корпусе вычислителя.



Ресурс  батареи  рассчитан  на  непрерывную  эксплуатацию  счётчика  в

течение времени, превышающего межповерочный интервал как минимум

на один год, и составляет не менее 6 лет (по заказу счетчик может быть

укомплектован  батарей  повышенной  емкости,  срок  службы  которой  со-

ставляет 11 лет).



Батарея заменяется при проведении периодической поверки, силами

сервисных центров или специальных лабораторий. Замена батареи поль-

зователем предусмотрена в варианте теплосчетчика с двумя батарейками.

21. РЕСУРС И СРОКИ СЛУЖБЫ

22. ИНФОРМАЦИЯ ОБ ИСТОЧНИКЕ ЭЛЕКТРОПИТАНИЯ

23. МАРКИРОВКА И ОПЛОМБИРОВАНИЕ

– 30 –

•  условный диаметр

•  максимальный, номинальный  расходы

•  давление

•  диапазон рабочих температур

•  заводской номер
Наклейка на боковой части

•  артикул SANEXT

•  место установки прибора

•  дата производства
Наклейка на паспорт

•  заводской номер

•  печать лаборатории


Опломбирование  расходомера  и  датчиков  смонтированного  счётчи-

ка производится заинтересованной стороной при пуске системы, с целью

подтверждения  невмешательства  в  его  работу  в  ходе  эксплуатации.  Для

опломбирования  используются  проушины  под  пломбировочную  спираль

на корпусе расходомера, гнезде шарового крана и отверстие в шильдике

датчика температуры.

– 31 –

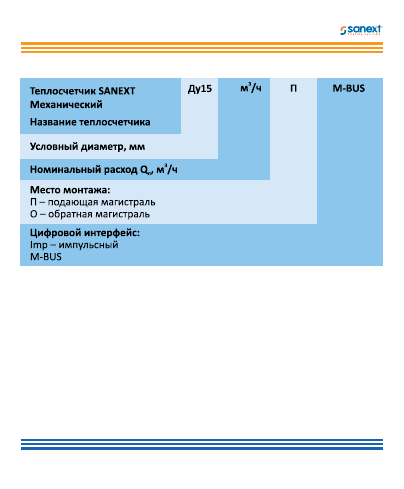

Структура условного обозначения:

0,6

24. УПАКОВКА



Счётчик с неразъёмными элементами упаковывается в индивидуаль-

ную коробку из гофрокартона. Также в коробку вкладывается паспорт при-

бора, монтажный комплект для датчиков температуры и пломбировочный

комплект.



Групповая тара представляет собой коробку из более толстого гофро-

картона, в которую помещены 16 индивидуальных коробок.



Монтажные  принадлежности  счётчика  (краны,  присоединители),  не

входящие  по  габаритам  в  индивидуальную  коробку,  поставляются  в  от-

дельной упаковке.

– 32 –

25. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



Срок  и  объем  гарантийных  обязательств  устанавливается  законода-

тельством России.



Гарантия  производителя  составляет  24  месяца  со  дня  продажи  при

обязательном соблюдении гарантийных условий (см. разд. 26).



Производитель  обязуется  безвозмездно  заменить  счётчик  или  отре-

монтировать  его  функциональные  блоки,  если  в  течение  гарантийного

срока  потребителем  будет  обнаружено  несоответствие  требованиям  тех-

нических условий. При этом безвозмездная замена или ремонт счётчика

производятся только при условии соблюдения потребителем правил транс-

портирования, хранения, монтажа и эксплуатации, указанных в настоящем

паспорте.



Претензии  принимаются  только  при  наличии  акта-рекламации  (или

заявления, если Покупатель - частное лицо) с указанием проявлений неис-

правности. Все требования Покупателя должны быть оформлены

письменно. Транспортировка неисправного счётчика осуществляется сила-

ми Покупателя.



По  вопросам  гарантийного  обслуживания  счётчиков  следует  обра-

щаться к предприятию-изготовителю или в региональные представитель-

ства. При отправке счётчика в ремонт и для гарантийной замены вместе с

прибором должны быть отправлены:

его технический паспорт; акт освидетельствования с описанием неисправ-

ности и её проявлений.















содержание      ..      1      2      3      ..
