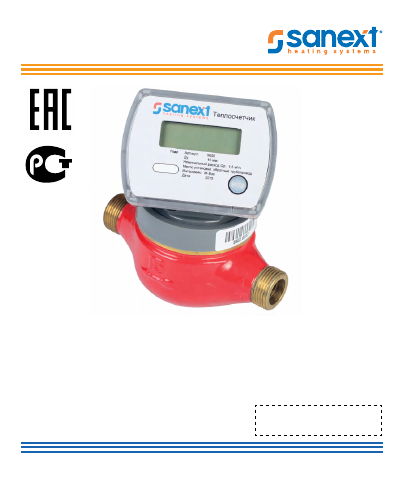

Теплосчетчик механический SANEXT Mono. Технический паспорт

– 2 –

Технический паспорт с руководством по эксплуатации

Настоящий паспорт предназначен для ознакомления с принципом

работы механического теплосчетчика SANEXT Mono (далее по тексту

«счётчик»), с его конструкцией, для изучения правил транспортирова-

ния, хранения, монтажа и эксплуатации. Паспорт содержит также све-

дения об основных технических характеристиках, информацию о повер-

ке и гарантиях изготовителя.

Производитель оставляет за собой право усовершенствовать кон-

струкцию счётчика и его комплектующих, а также вносить соответ-

ствующие изменения и корректировки в настоящий паспорт без предва-

рительного уведомления.

При заполнении паспорта не допускаются записи карандашом,

смывающимися чернилами, а также подчистки. Неправильная запись

должна быть аккуратно зачёркнута и рядом записана новая, которую

заверяет ответственное лицо. После подписи проставляют фамилию и

инициалы ответственного лица. Вместо подписи допускается простав-

лять личный штамп исполнителя.

Паспорт необходимо хранить вместе со счётчиком

в течение всего срока эксплуатации

– 3 –

ОГЛАВЛЕНИЕ

1. НАЗНАЧЕНИЕ .........................................................................................4

2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.......................................................4

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..........................................................

4. ГАБАРИТНЫЕ РАЗМЕРЫ ..................................................................... 10

5. УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ ...................................... 11

6. УСЛОВИЯ ЭКСПЛУАТАЦИИ................................................................... 12

7. УКАЗАНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ И РАЗМЕЩЕНИЯ ........................ 12

8. ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ ................................................ 13

9. ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ ............................................ 14

10. МОНТАЖ ТЕПЛОСЧЕТЧИКА ................................................................. 16

11. МОНТАЖ ДАТЧИКОВ ТЕМПЕРАТУРЫ .................................................. 17

12. ПУСК СМОНТИРОВАННОГО СЧЁТЧИКА ............................................... 19

13. РАБОТА СО СЧЁТЧИКОМ ...................................................................... 19

14. ИНТЕРФЕЙСЫ ...................................................................................... 20

15. ДИСПЛЕЙ ............................................................................................. 21

16. УПРАВЛЕНИЕ ДАННЫМИ .................................................................... 22

17. НАСТРОЙКА СЧЕТЧИКА ....................................................................... 25

18. ОШИБКИ И ПРЕДУПРЕЖДЕНИЯ .......................................................... 27

19. КОМПЛЕКТНОСТЬ ............................................................................... 28

20. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ......................................................... 29

21. РЕСУРС И СРОКИ СЛУЖБЫ .................................................................. 29

22. ИНФОРМАЦИЯ ОБ ИСТОЧНИКЕ ЭЛЕКТРОПИТАНИЯ ........................... 29

23. МАРКИРОВКА И ОПЛОМБИРОВАНИЕ ................................................ 29

24. УПАКОВКА ........................................................................................... 31

25. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ......................................................... 32

26. ГАРАНТИЙНЫЕ УСЛОВИЯ .................................................................... 33

27. ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ ................................................... 34

28. ОТМЕТКА О ВВОДЕ В ЭКСПЛУАТАЦИЮ И ТЕХ. ОБСЛУЖИВАНИИ ....... 35

29. ДАННЫЕ О ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ .............................................. 35

30. СВИДЕТЕЛЬСТВО О ПЕРВИЧНОЙ ПОВЕРКЕ ......................................... 36

– 4 –

1. Назначение

2. Устройство и принцип работы

Тепловычислитель SANEXT предназначен для измерения, обработки и

отображения информации о количестве потребленной тепловой энергии,

температуре и расходе теплоносителя, а также других данных о системе

водяного отопления индивидуальных потребителей.
Теплосчетчики соответствуют требованиям ТР ТС020/2011. Декларация о

соответствии ТС № RU Д-CN.АУ04.В.20616 от 03.07.2015
Теплосчетчики внесены в государственный реестр средств измерений.

Свидетельство CN.C.32.639.A № 60088. Регистрационный номер

№ 61877-15.

Счётчик (рис. 1) состоит из тахометрического преобразователя расхода

(расходомера), датчиков температуры и вычислителя. Расходомер измеря-

ет объём теплоносителя в трубопроводе, прошедший от поставщика тепло-

вой энергии к потребителям. Датчики определяют разность температуры

воды на входе в систему отопления и на выходе из неё. Вычислитель по

этим сведениям рассчитывает количество потреблённой тепловой энер-

гии, учитывая при этом плотность и массу теплоносителя, приходящуюся

на единицу объёма в зависимости от его температуры.

Механический теплосчетчик SANEXT выпускается в модификации

MONO, тоесть тахометрический преобразователь расхода находится в ги-

дравлическом корпусе и является несъемной частью счетчика. Счетчики

выпускаются двух модификаций для установки на подающую или обратную

магистраль.

– 5 –

Вычислитель

Дисплей

Кнопка

управления

Проточная

часть

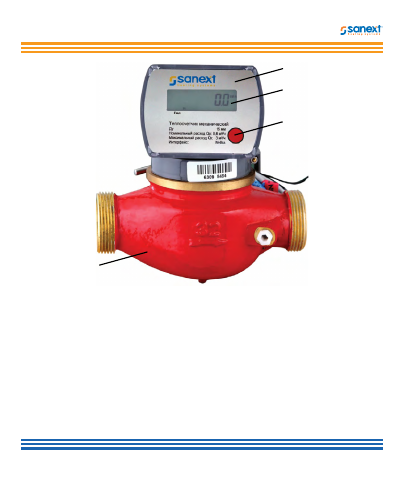

Рис.1. Устройство счетчика

В качестве датчиков температуры применяется комплементарная пара

платиновых термопреобразователей сопротивления типа Pt1000, связан-

ных кабелем с вычислителем.

Расходомер представляет собой крыльчатый счётчик горячей воды,

предназначенный для монтажа как в горизонтальном, так и в вертикаль-

ном положениях. Сигнал о вращении крыльчатки передаётся в вычисли-

тель путём изменения индукционной ёмкости в электронной части рас-

ходомера. Расходомер не содержит магнитной муфты, благодаря чему

надёжно защищён от налипания на крыльчатку металлических частиц, а

– 6 –

также попыток несанкционированного вмешательства путём воздействия

на него мощного постоянного магнита.

Вычислитель оформлен в виде модуля, содержащего микропроцессор,

жидкокристаллический индикатор, клавишу управления, оптический порт

передачи данных и автономный источник питания — литиевую батарею.

На индикаторе отображаются значения контролируемых параметров,

их размерность, а также информация о настройках и состоянии счётчика.

Клавишей управления выбирается отображаемый параметр. Для снятия и

передачи данных со счетчика (при интеграции в системы телеметрии) вы-

числитель может быть оснащён модулем проводной передачи данных с

цифровыми интерфейсами M-Bus или импульсный выход.

Максимальные параметры потребленной энергии, данные потребле-

ния на конкретную дату и данные расхода с внешних счетчиков регистриру-

ются в энергозависимой памяти вычислителя и составляют «архив данных

по эксплуатации прибора». Это технологический параметр для использова-

ния на заводе производителя.

– 7 –

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики преобразователя расхода

Номинальный расход Qр

/ч

0,6

2,5

Максимальный расход Qs

/ч

3,0

5,0

Минимальный расход Qi

л/ч

Потеря давления при Qр

бар

<0,16

<0,3

Диапазон рабочей температуры

°C

4°C< ΘQ < 95°C

Номинальное давление

бар

Класс точности (по ГОСТ Р 51649-2000)

Полная длина проточной части

130

Материал проточной части

латунь

Присоединение

Проточная часть

дюйм

3/4

Присоединители

дюйм

1/2

3/4

Проходное сечение

проточной

части

(Ду)

мм

Монтажное положение

горизонтально

или вертикально

Место встраивания

в обратном или подающем

трубопроводе

Место установки термодатчиков

М10х1

Теплоноситель

вода

Межповерочный интервал

лет

– 8 –

Технические характеристики вычислителя

Конструктивное исполнение

Поворотное (45

°) в одной

плоскости, неразъемное

Диапазон измерений температуры

°C

4...95

Диапазон измерений разности

температур

°C

3...65

Минимальная разница температур

°C

Точность измерения температуры

°C

0,01

Температура окружающей среды

°C

5...55

Тип температурного датчика

Pt 1000

Интервал измерения расхода в секунду

Раз

Интервал измерения температуры в

секунду

Раз

Единицы измерения

Гкал; м³/ч; л/ч; м³; л; оС

Измеряемые показания

Тепловая энергия; объем теплоно-

сителя; температура теплоно-

сителя в подающем и обратном

трубопроводе; мгновенный расход

теплоносителя; мощность; дата и

время; серийный номер; общее

время работы; коды ошибок.

Архивирование

значения тепловой энергии и пара-

метры теплопотребления. Глубина

архива 12 месяцев

Индикация

8-разрядный ЖК-дисплей+

специальные символы

Интерфейсы

стандарт

импульсный выход

опция

М-Вus, RS485

Электропитание

3,6 В литиевая батарея

Срок службы батареи

лет

> 6

Степень защиты

IР 54

Электромагнитная совместимость

– 10 –

4. ГАБАРИТНЫЕ РАЗМЕРЫ

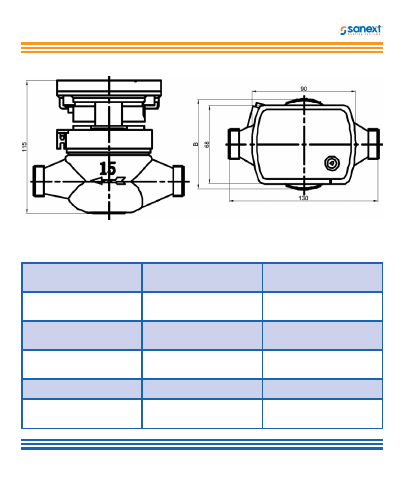

Рис.4. Габаритные и присоединительные размеры

Номинальный расход

Qp м3/ч

0,6

2,5

Диаметр проточной части

Ду мм

Длина проточной части

L мм

130

Резьба на проточной

части

3/4

Высота в собранном виде

115

Ширина проточной части

В мм

– 11 –

5. УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Счётчик в упаковке предприятия-изготовителя допускается транспор-

тировать на любые расстояния при соблюдении правил, утверждённых

транспортными министерствами, а также следующих требований:



Транспортирование по железной дороге должно производиться в

крытых чистых вагонах;



При перевозке открытым автотранспортом ящики с приборами

должны быть покрыты брезентом;



При перевозке воздушным транспортом ящики с приборами должны

размещаться в герметичных отапливаемых отсеках;



При перевозке водным транспортом ящики с приборами должны

размещаться в трюме.

В помещении для хранения не должно быть паров кислот и щелочей,

агрессивных газов, пыли и иных вредных примесей, способных вызвать

коррозию элементов счётчиков.

Расстановка и крепление ящиков со счётчиками на транспортных сред-

ствах должны обеспечивать устойчивое положение при складировании и в

пути, отсутствие смещений и ударов друг о друга.

Условия хранения упакованных счётчиков должны соответствовать услови-

ям хранения 3 по ГОСТ 15150.

Транспортировка изделий должна соответствовать условиям 5 по ГОСТ

15150. Товаросопроводительная и эксплуатационная документация хра-

нится вместе с приборами.

Теплосчетчики должны быть защищены от ударов и вибрации. Хра-

ниться при положительной температуре (также во время транспортиров-

ки). Счетчик может быть поврежден во время хранения при отрицательных

температурах. Теплосчетчик запрещено поднимать за вычислитель, допу-

скается только за проточную часть.

– 12 –

6. УСЛОВИЯ ЭКСПЛУАТАЦИИ

7. УКАЗАНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ И РАЗМЕЩЕНИЯ

Счётчик предназначен для эксплуатации в следующих условиях:

•

температура окружающего воздуха от +5°С до +55°С;

•

относительная влажность окружающего воздуха от 30 до 80% при те-

пературе +35°С;

•

атмосферное давление от 84 до 107 кПа;

•

синусоидальная вибрация частотой от 10 до 55 Гц с амплитудой сме-

щения не более 0,35 мм по ГОСТ 12997.

Счётчик монтируется на трубопроводе в месте, соответствующем усло-

виям эксплуатации и удобном для последующего обслуживания и снятия

показаний.

Не допускается установка счётчика в холодных помещениях (с возмож-

ной температурой ниже 5°С), а также в помещениях с влажностью более

80%, включая частично или полностью затапливаемые.

Ко всем частям установленного счётчика должен быть

обеспечен свободный доступ для осмотра в любое время

года. Место установки счётчика должно гарантировать его

эксплуатацию без механических повреждений.

Все сварочные работы на трубопроводах должны быть

завершены до монтажа счётчика.

Непосредственно перед монтажом счётчика необходимо извлечь его из

упаковочной коробки и проверить:

• комплектность поставки, наличие и целостность пломб согласно

паспорту;

• наличие поверительного клейма (наклейки) на лицевой части корпуса

вычислителя и в паспорте прибора;

– 13 –

По направлению потока до счётчика должен быть установлен

фильтр для защиты от крупных загрязняющих частиц.

Не следует располагать счётчик в непосредственной близости от

осветительных приборов, шкафов автоматики и прочих мощных

электроприборов (двигателей, насосов и т.п.). Напряжённость

магнитного поля около счётчика не должна превышать 400А/м.

Для этого, как правило, достаточно выдержать дистанцию 1 м от

источника поля до места установки.

8. ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

• отсутствие видимых механических повреждений;

• работоспособность - смену информации на дисплее при нажатии

клавиши;

Место для монтажа должно быть выбрано таким образом, чтобы ис-

ключить скопление воздуха в проточной части счётчика. При монтаже

на участках, в которых возможно неполное заполнение жидкостью тру-

бо¬провода (например, расположенных в наивысшей точке) не гарантиру-

ются показатели точности.

Для обеспечения стабильной работы системы типоразмер счётчика

следует выбирать с учётом потребностей конкретного объекта, в соответ-

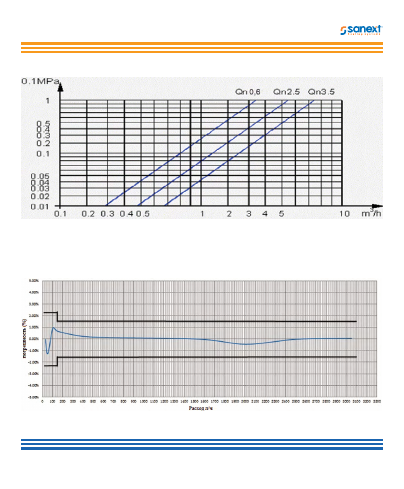

ствии с графиком потерь давления (рис.2)

При эксплуатации расход теплоносителя в трубопроводе не должен

превышать максимально допустимого, указанного в разд. 3.

Эксплуатация счётчика при максимальном расходе допускается крат-

ковременно и суммарно не более 1 ч в сутки.

Исходящие из счётчика кабели нельзя заламывать, изменять их дли-

ну, а также прокладывать параллельно силовым токоведущим линиям

(220/380 В). Расстояние до таких цепей не должно быть менее 0,25 м.

– 14 –

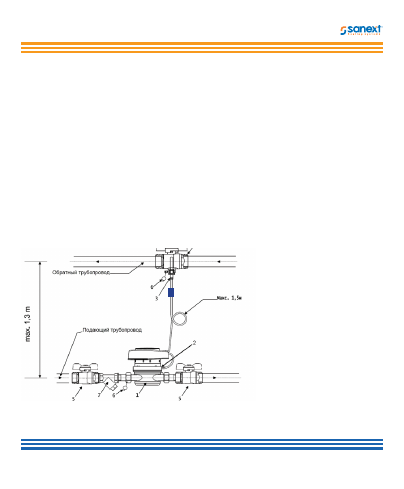

Рис. 5.1 Принципиальная схема общая подающий трубопровод

9. ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ

Монтаж и демонтаж счётчика, как и устранение неисправностей следу-

ет доверять только квалифицированному персоналу, внимательно изучив-

шему настоящий паспорт. При несоблюдении указанных здесь рекоменда-

ций не гарантируется заявленная точность измерений.

Счётчик можно монтировать как на вертикальных, так и на горизон-

тальных участках трубопровода, ЖК-дисплеем вверх.

Примеры монтажа счётчика в закрытой системе на подающей маги-

страли показаны на рис. 5.1 и обратной магистрали - рис. 5.2 Схема мон-

тажа теплосчетчика на подающем поэтажном коллекторе Рис. 5.3 Схема
монтажа теплосчетчика на обратном поэтажном коллекторе Рис. 5.4

1. Счетчик тепла

2. Термодатчик сопротивления

на подающем трубопроводе

(красная шильда)

3. Термодатчик сопротивления

на трубопроводе (синяя шиль-

да)

4. Кран шаровый для подключе-

ния термодатчика

5. Запорный шаровый кран

6. Пломба

7. Фильтр

– 15 –

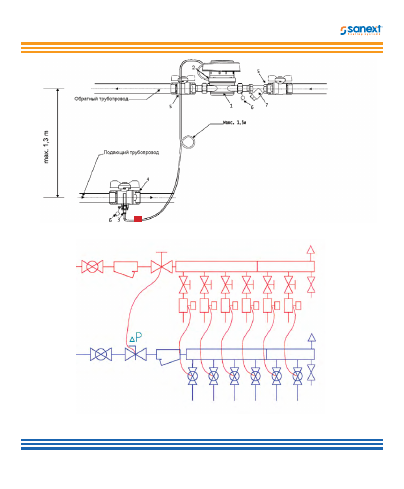

Рис. 5.2 Принципиальная схема общая обратный трубопровод

Рис. 5.3 Принципиальная схема поэтажного коллектора с

теплосчетчиком на подающем трубопроводе.

1. Счетчик тепла

2. Термодатчик сопротивления

трубопроводе (синяя шильда)

3. Термодатчик сопротивления на

трубопроводе (красная шильда)

4. Кран шаровый для подключе-

ния термодатчика

5. Запорный шаровый кран

6. Пломба

7. Фильтр

– 16 –

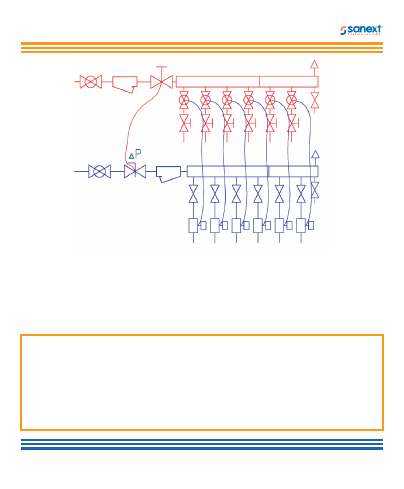

Рис. 5.4 Принципиальная схема поэтажного коллектора с

теплосчетчиком на обратном трубопроводе.

10. МОНТАЖ ТЕПЛОСЧЕТЧИКА

Перед установкой следует визуально проверить целостность элементов.

Расходомер счётчика должен располагаться так, чтобы:

• он всегда был заполнен водой;

• направление, указанное на нём стрелкой, совпадало с направлени-

ем потока в трубопроводе;

• был возможен монтаж с использованием комплектных присоедини-

телей.

Теплосчетчик механический SANEXT Mono. Технический паспорт - часть 1
